SWV-FS11C 50A 신우정수위조절밸브 안닫힘으로 인하여 YAW-3 50A 삼양레벨콘트롤밸브로 교체

인천광역시 남동구에 있는 모 건물입니다

아래 사진과 함께 관리소장님께서 문의를 주셨습니다

평상시 정지 수위를 넘어 하이알람 발생

이경우 평상시 정지수위보다 저수조 수위도 높게 있다면

정수위조절밸브 고장일 확률이 높습니다

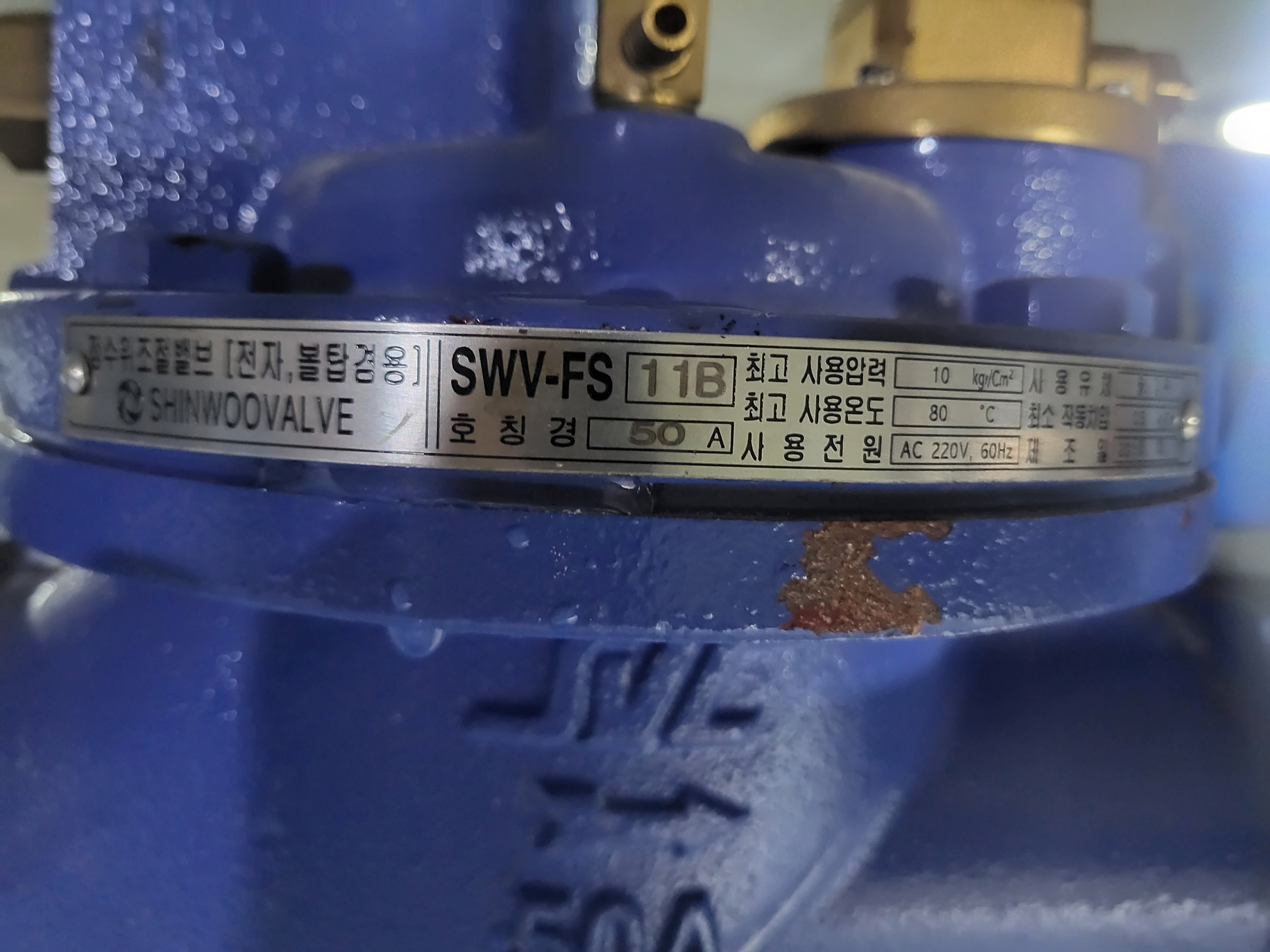

보내온 사진을 보니 신우정수위밸브 SWV-FS11C형같습니다

SWV 신우정수위밸브

FS 전자볼탑겸용타입

11 구경 50A 이하 PT나사산타입

C 형  모델 시리즈로 A B  D형 이렇게 년식에 따라 변했는데

C형이라고 명판에 없지만 8년전쯤 1년정도 나오고 단종된 모델입니다

니들밸브가 옆에 있습니다

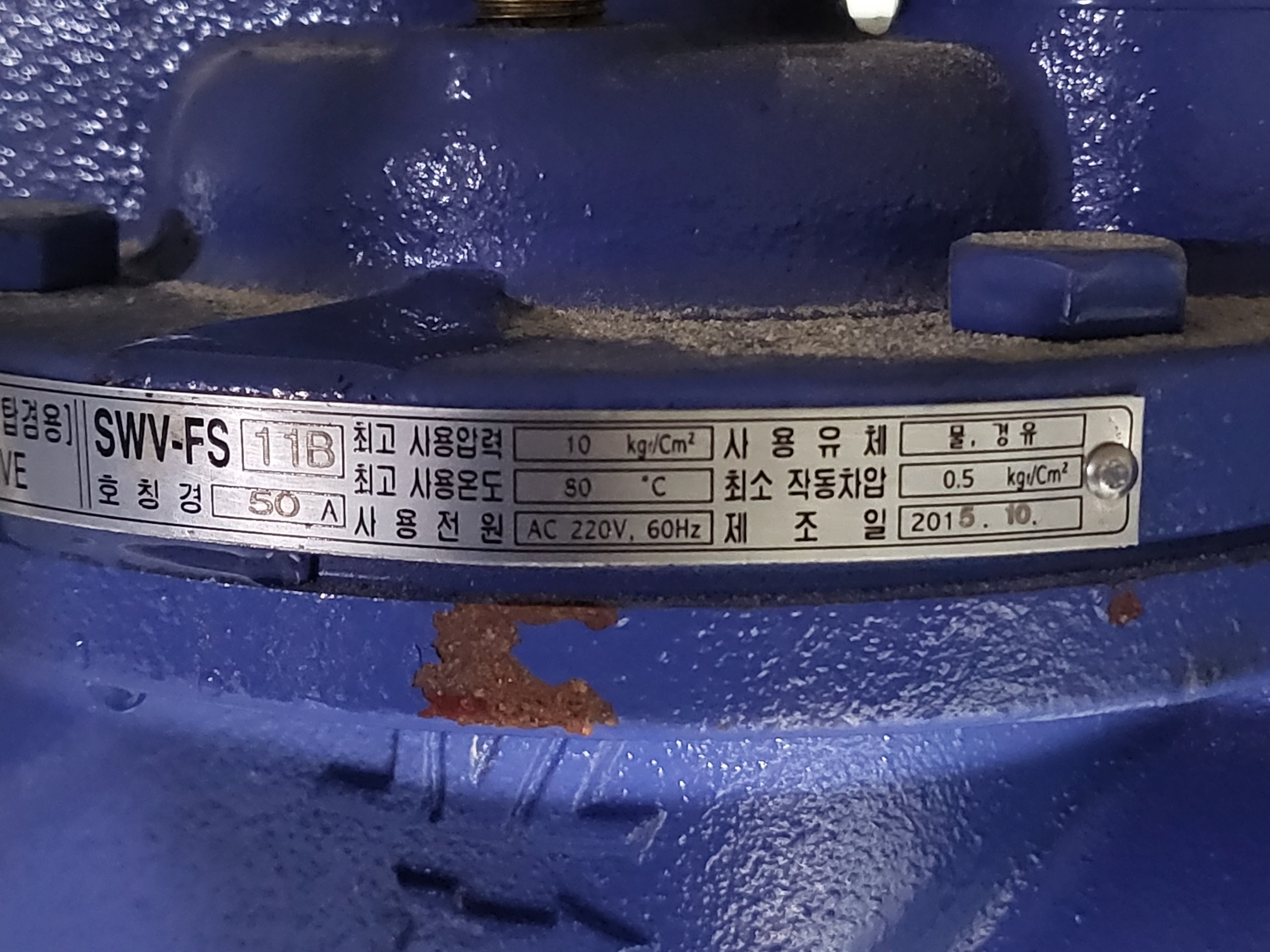

명판엔 11B로  되어있지만 편의상 C형이라 칭합니다

제조일이 딱 8년 되었네요 D형 나오기 바로 전입니다

여기서 정수위밸브 점검법을 간단히 설명드리자면



저희대승엔지니어링에서는

삼양정수위조절밸브 65A~150A

신우정수위조절밸브 40A~150A

신한정수위조절밸브 50A~200A

까지는 항상 차에 수리부품이 준비되어있어

빠른 응대로 사용자 불편을 최소하 해드립니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 (고수위경보)발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



이렇게 점검하시면 됩니다



위 사진을 바탕으로

기존 신우정수위조절밸브보다

상부케이싱이 황동재질로 부식이 되지 않는 삼양레벨콘트롤밸브로 배관수정후 교체를 권장해드렸습니다

관리소장님께서 흔쾌희 최대한 빠른시일내에 교체를 원하셔서

바로 다음날 작업을 진행하였습니다





관리소장님께서 수위가 항상 저렇게 고정되었다고 하네요

이럴경우 정수위밸브 고장을 대비해서

저수조 내부에 주배관에 정수위볼탑을 설치하여

저수조 물넘침을 방지 하게끔 정수위볼탑이 설치된경우가 많습니다

정수위밸브는 고장났지만 저수조 내부 정수위볼탑으로 인하여 항상 고정수위가 되있기때문에

빠른시일내에 정수위밸브를 수리 또는 교체 해야합니다

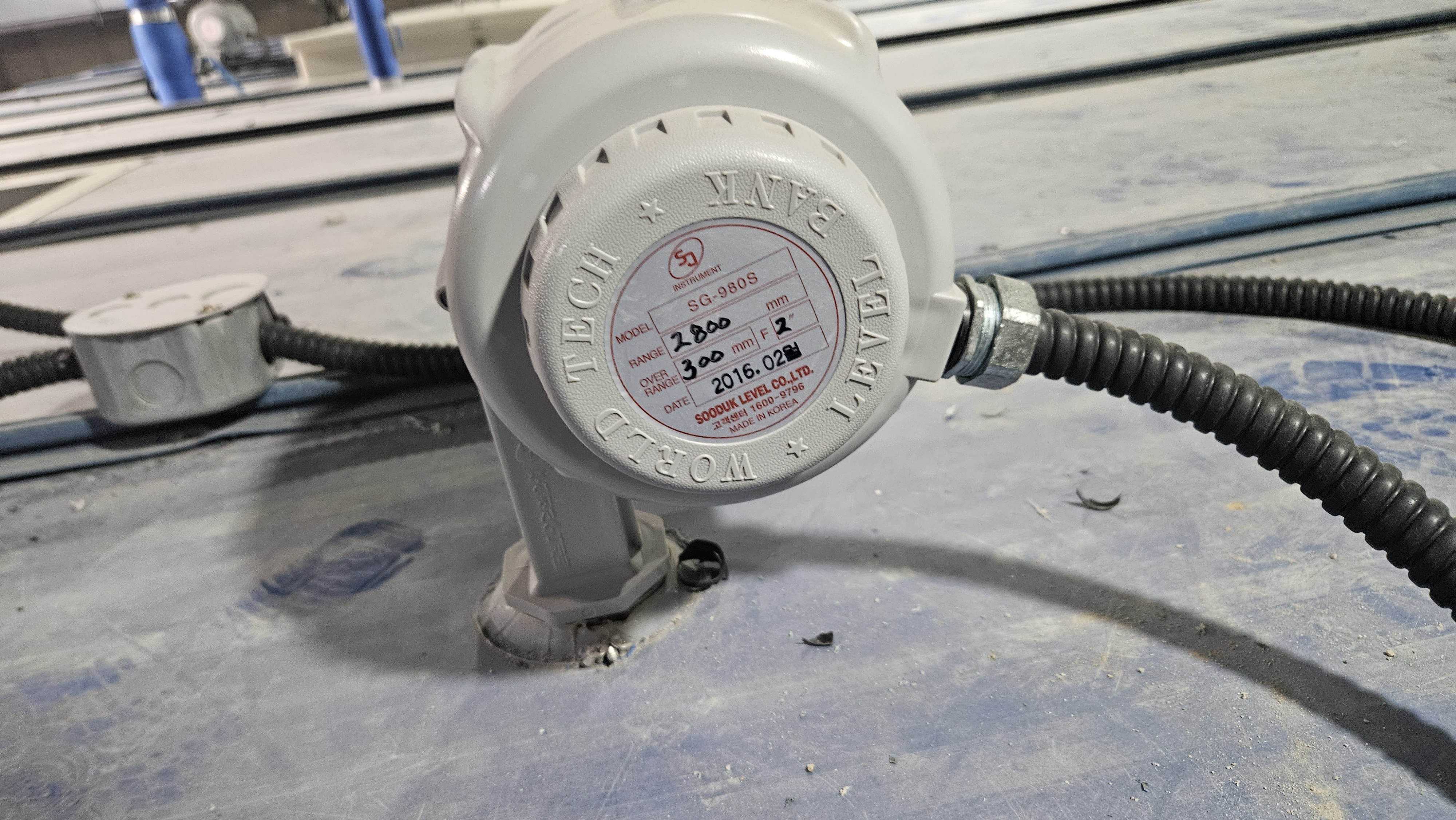

기어식 레벨센서

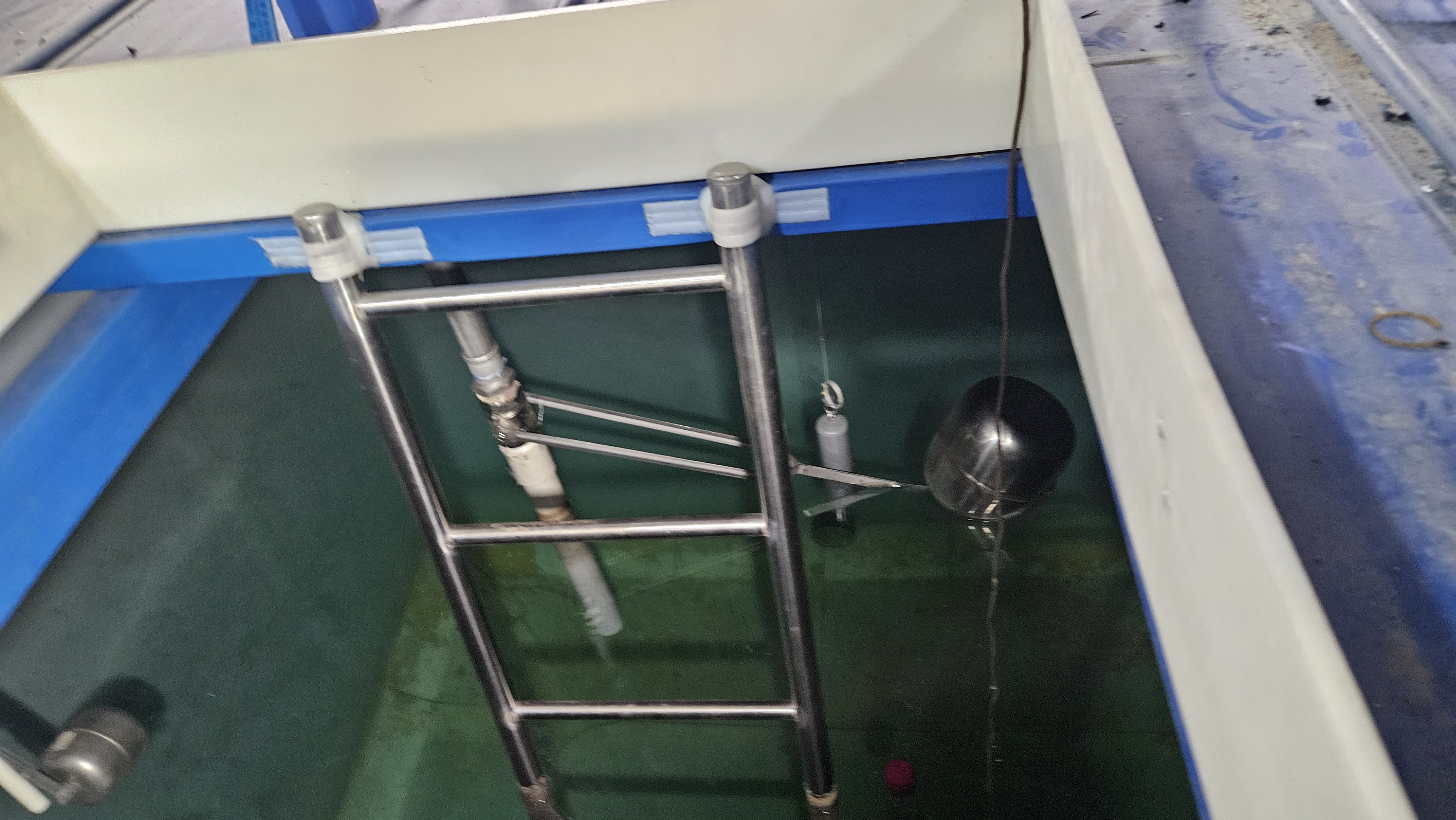

생각한대로 정수위볼탑이 설치되어있네요

이제 교체 해야할 정수위밸브입니다

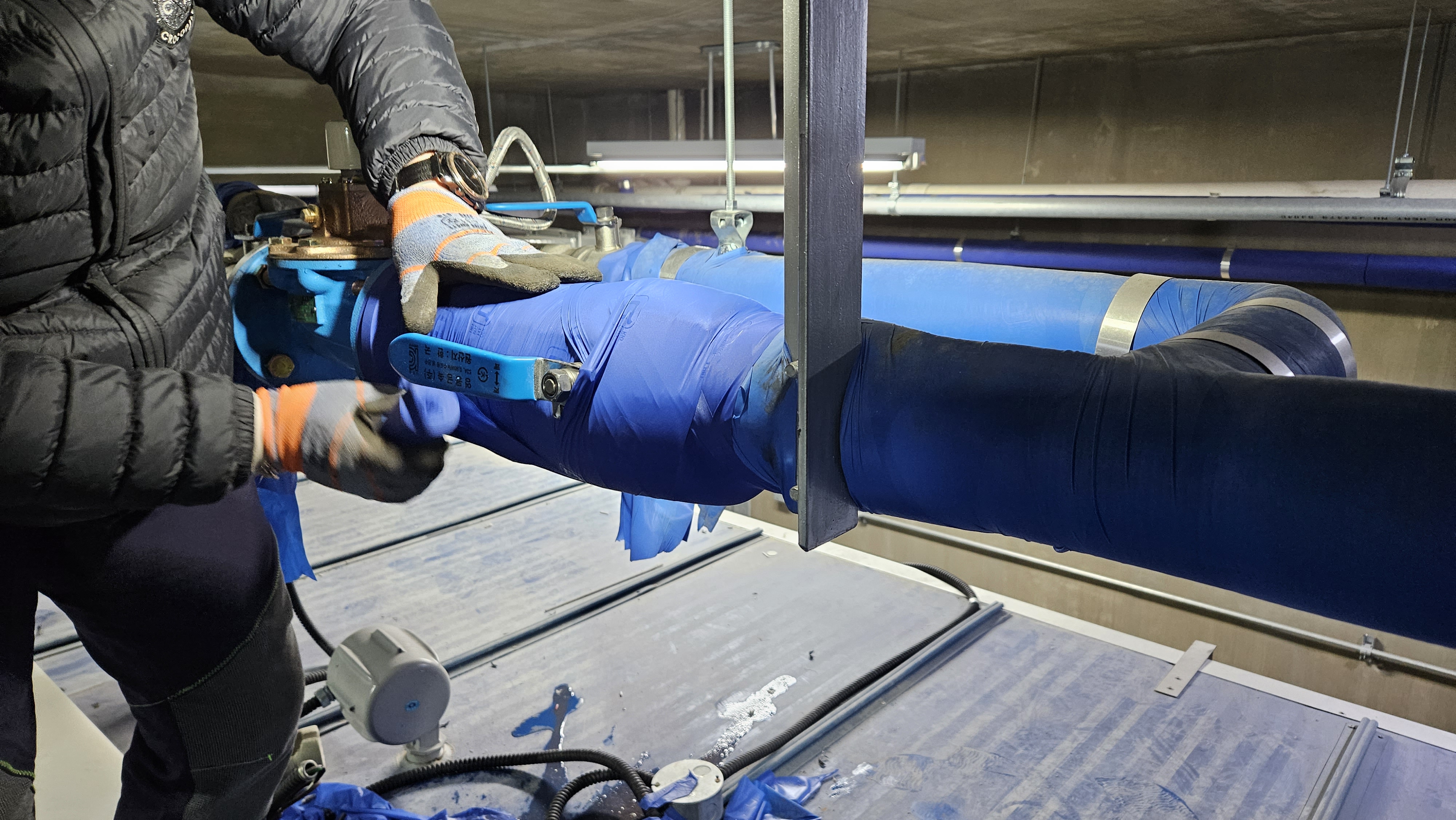

교체를위해 보온제를 벗끼고

스트레이너는 스탠제품이라 교체 할필요는 없네요

정수위밸브 오작동은 내부에 스케일로 인하여 내부 관로를 막혀서 대부분 안닫히는경우입니다

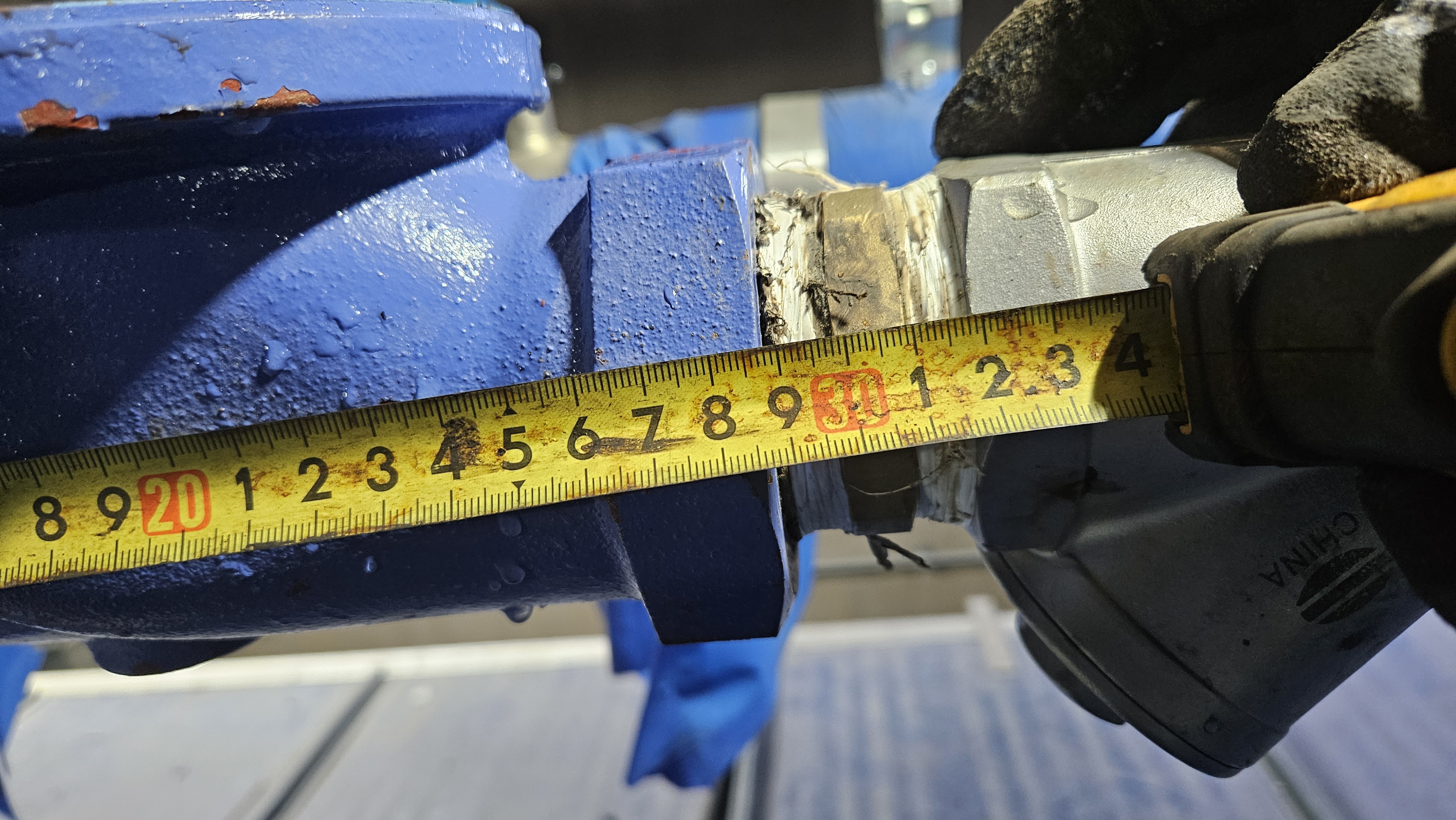

교체전 길이측정

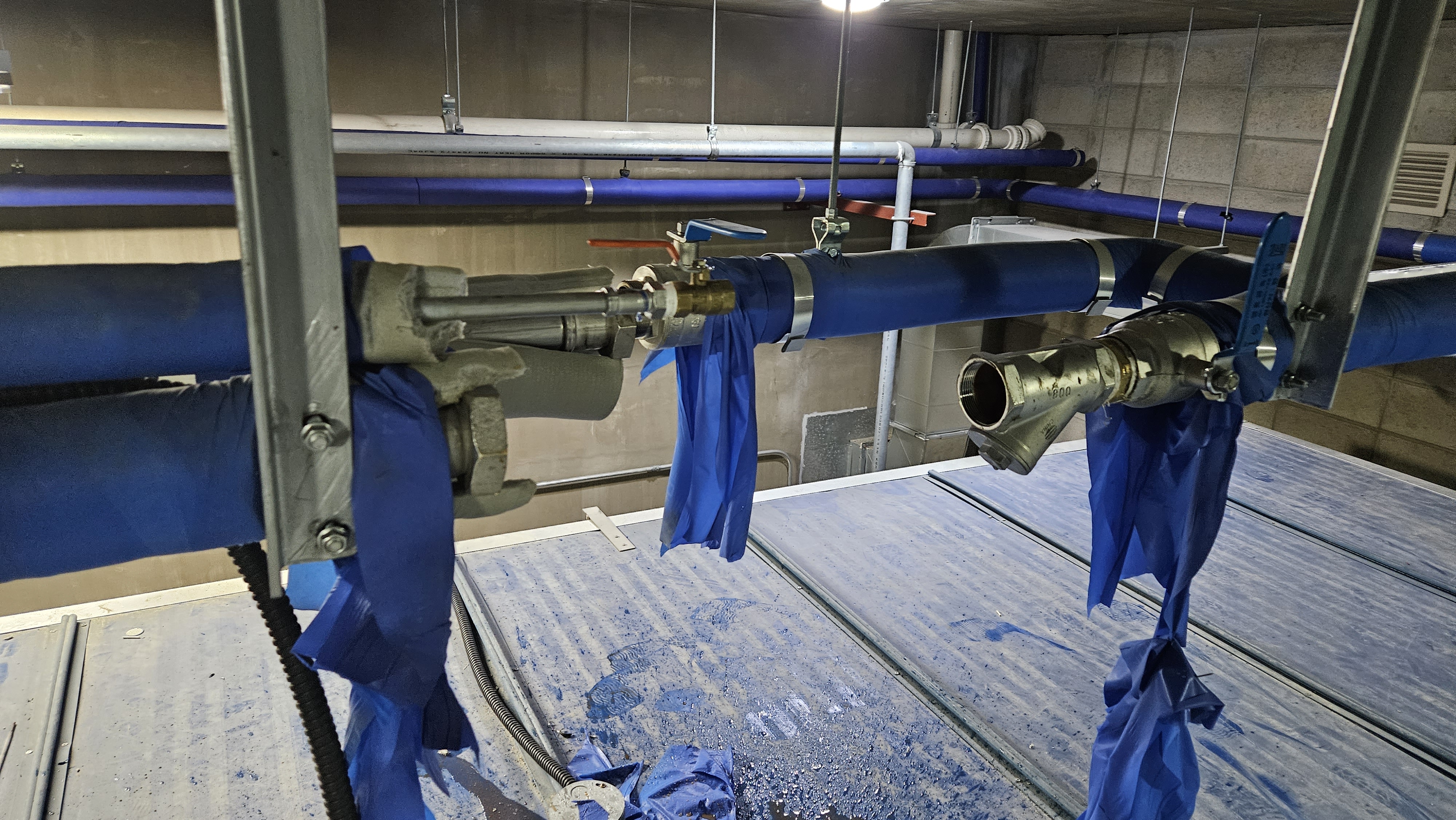

배관에서 정수위밸브 분리

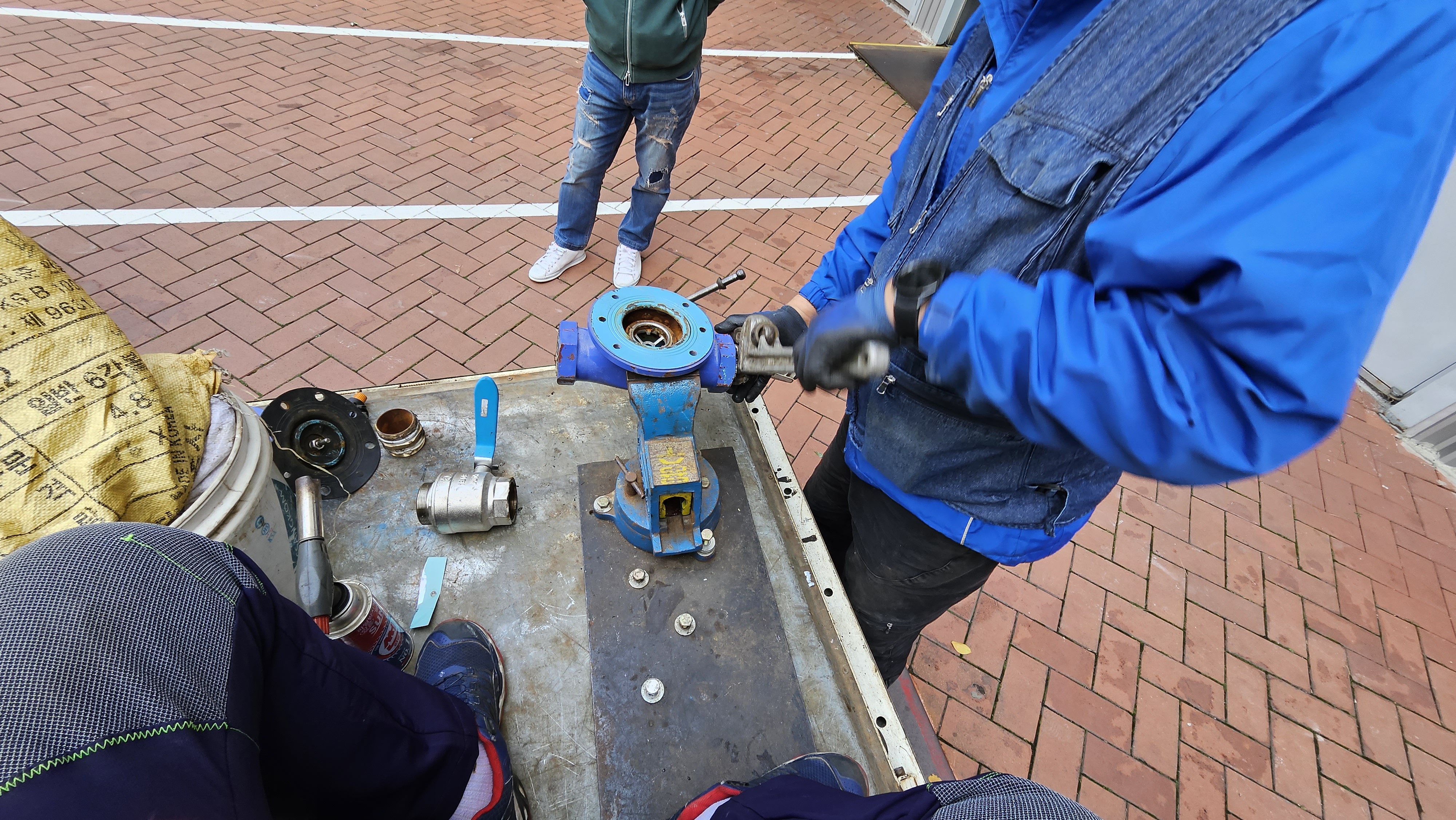

갖고 내려와서 기존 정수위밸브에 연결된 부품을 분리합니다

미리 준비해온 부품을 연결하고 있습니다

스트레이너는 스탠제품이라 깨긋합니다

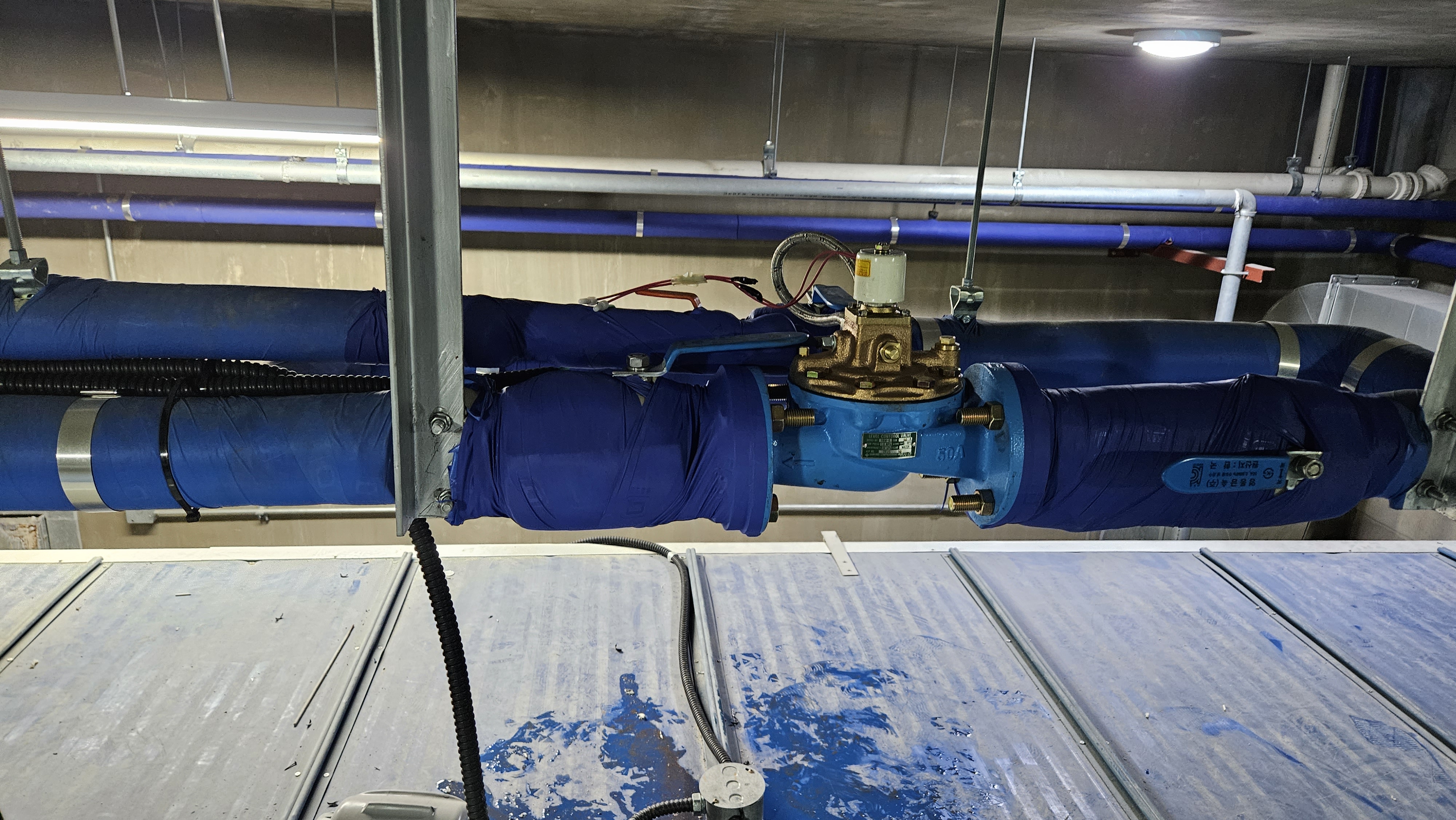

삼양 레벨콘트롤밸브 YAW-3 50A로 연결중

저희 대승엔지니어링에서는 항상 최진 제조일자 제품으로 교체 작업을 진행해드립니다

저희 대승엔지니어링에서 교체후

혹시 모를 고장시 본사 A/S팀을 통해 2년가 A/S를 받으실수있습니다

거의 고장률이 없습니다

교체후 1차측 밸브를 열고 연결부위 누수를 체크합니다

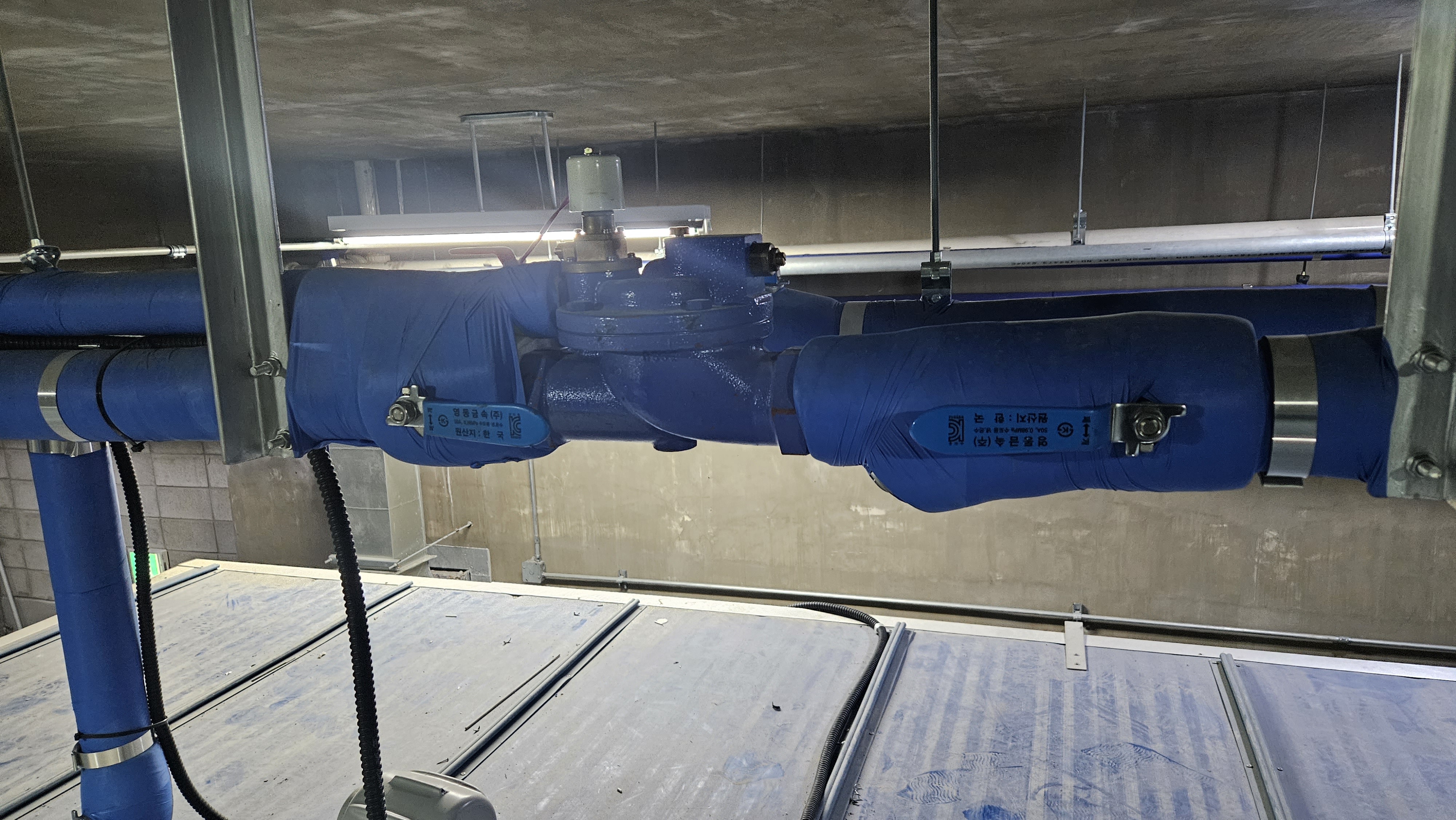

누수 확인후 저희 마님께서 보온중

시운전 완료
