SHWLC-01 200A 신한시스템 워터레벨콘트롤밸브 안닫힘으로 인한 고수위경보발생 YAW-3 150A 삼양레벨콘트롤밸브로 교체

인천광역시 서구 청라지구에 있는 모 아파트입니다

올봄에 예전에 알던 관리과장님으로 부터 연락이 왔습니다

예전아파트에서 청라지구 아파트쪽으로 이직을 했다고 하면서

아래와 같은 사진을 보내왔습니다

사진을 보니 신한콘트롤밸브 SHWLC-01 200A  워터레벨콘트롤밸브 입니다

솔레노이드밸브가 옆으로 설치된걸 보니 초기 모델로 6년전쯤 생산된모델같았습니다







여기서 정수위밸브 점검법을 간단히 설명드리자면



저희대승엔지니어링에서는

삼양정수위조절밸브 65A~150A

신우정수위조절밸브 40A~150A

신한정수위조절밸브 50A~200A

까지는 항상 차에 수리부품이 준비되어있어

빠른 응대로 사용자 불편을 최소하 해드립니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 (고수위경보)발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



이렇게 생각하시면 됩니다



4월쯤 의뢰가 들어왔는데

내부 엑폭시 코팅제품으로 수리는 문제발생소지가있어

수리보단 교체를 권장해드렸지만

솔레노이드밸브 교체를 원하셔서 책임소재 없이 교체만 해드렸지만

결국 몇일못가서 또같은 현장이 반복되었습니다



10말 다시 연락이 와서 그동안 결제가 나지 않아 못했다고

어떻게 했으면 하냐고 하셔서

밸브를 배관수정후 150A로 교체하자고 하였습니다

가격도 저렴하고 문제는 200A에서 150A로 교체할경우 소음이 발생할수도 있으나 기계실 내에 있어

이문제에 이의를 제기 하지 않기로 하고 작업을 진행하기로했습니다

배관 수정을 포함해도 같은 구경200A밸브 가격정도의 가격에 가능했습니다

먼저 작업조검이 주차장에서 계단이 없어 이동동선도 간단해 많이 저렴하게 가능했습니다



각각 정수위밸브에서 차단밸브까지의 거리를 측정



측정한 거리를 바탕으로 저희대승엔지니어링에서는

각회사별로 밸브 의 면간길이를 모두 알고있어

배관제관후 단관을 만들고있습니다

알곤용접으로 깔끔히 단관 배관을 만들었습니다

작업전 수위를 체크하고 단수없이 작업을 하기위해 작업순서를 체크합니다

준비해온 자재들

작업이 용이하게 휴대용크레인설치

작업을 위해 저희 마님께서 보온제를 벗끼고 있습니다

차단밸브가 제대로 잠기지 않아 요령있게 해야합니다

SHWLC-01 200A 신한콘트롤밸브를 배관에서 분리하고있습니다

저수조 상부 볼탑과 연결된 15A 배관을 유니온을 사용하지 않고 몰코배관으로 찝어놓아 짤라내고있습니다

밸브가 완전히 잠기지 않아  다행이 작업은 가능할정도입니다

2017년8월에 생산된 제품이네요

신한시스템 워터레벨콘트롤밸브 SHWLC-01 200A모델입니다

200A 정수위밸브는 만만치 않습니다

배관에서 밸브 제거후

정수위밸브 2측 배관물도 퇴수 시켜야합니다

버터플라이밸브 까지 분리후 후렌지 이물질제거중



플러싱작업으로  배관내 이물질제거후

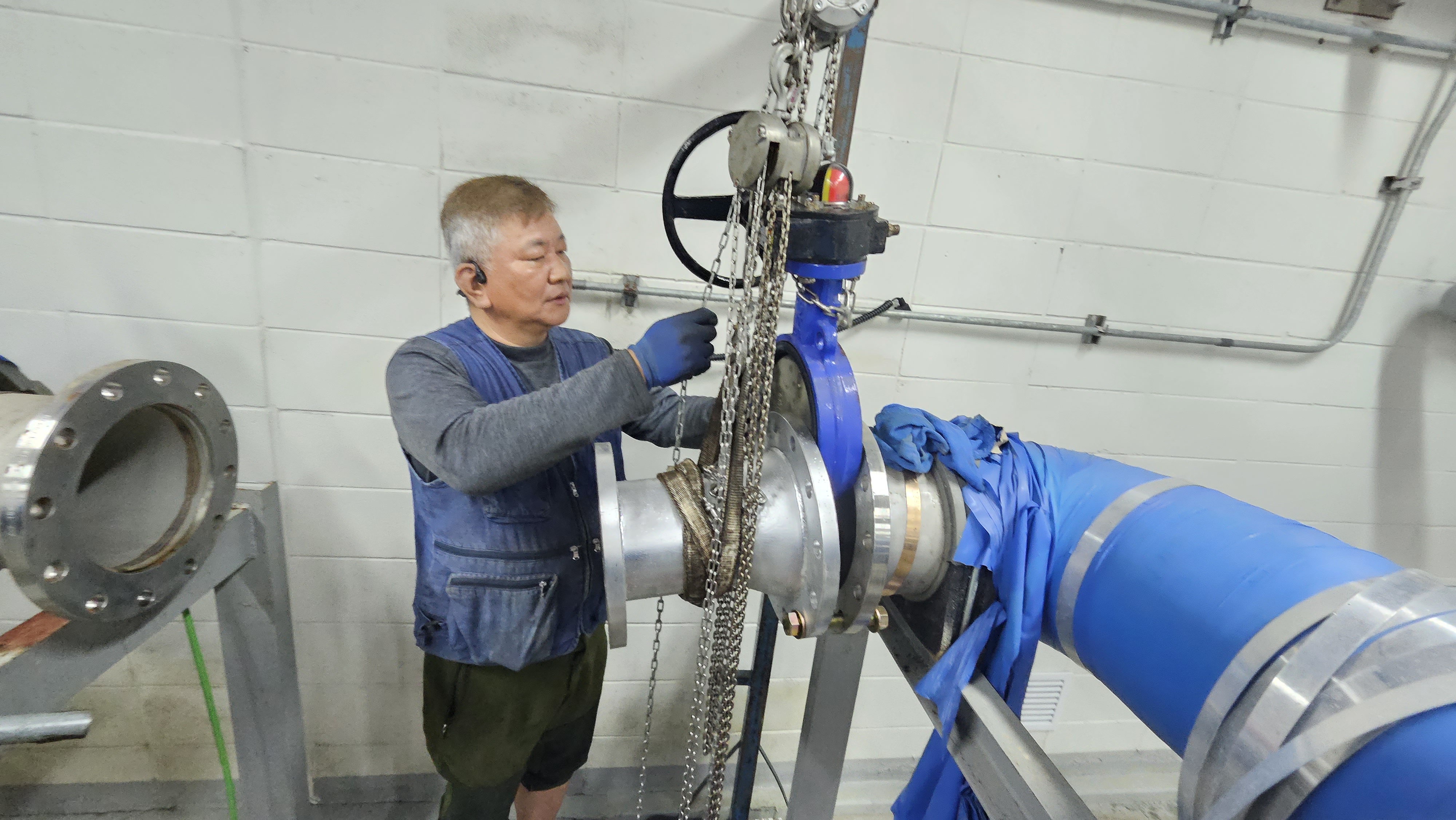

제작해온 단관을 기어식버터플라이밸브와 결합중입니다

정수위밸브 1차측도 결합합니다

제대로 제작해왔는지 정수위밸브 부착전 측정

YAW-3 삼양정수위밸브 150A 입니다

신형모델입니다

배관에 조립중

YAW-3 150A  삼양레벨콘트롤밸브 명판입니다

저희 대승엔지니어링에서 설치후 혹시모를 이상시 본사 A/S팀에서 2년가 A/S를 받으실수 있습니다

거의 고장률이 없습니다

시운전하는동안  저수조 상부에 레벨센서등을 살펴 봅니다

추후 레벨센서 이상시 제작을 위해 미리 제원표를 사진으로 남겨놓습니다

관계자 말을 들어보니 아마  정수위밸브 닫히때 수충격으로 저수조 내부에 있던 PVC배관이 손상간듯합니다

시운전중

기존 밸브와 틀리기때문에  저수조 내부에 연결된 15A 볼탑과 배관을 수정하여 여결중

유니온을 사용하여 추후 점검및 교체시 편리하게 했습니다

시운전 완료 보온완료
