SHWLC-01 구경80A 신한콘트롤 워터레벨콘트롤밸브 오동작으로 인한 교체

인천광역시 서구에 있는 모 아파트입니다
저수조 정수위조절밸브 신한콘트롤 SHWLC-01 모델 구경80A 오동작

안닫힘으로 인하여

자체적으로 솔레노이드밸브도 교체 해보았지만  똑같은 증상으로 여기저기 알아보더중 저희대승엔지니어링에 문의가 들어왔습니다

먼저 여러장의 사진과 함께 구경을 알아야 교체 또는 수리 가격을 알려드릴수있습니다

여러각도에서 찍은 사진으로 어느회사 제품인지를 알아야 하고 대부분의 정수위밸브들이

밸브하단케이싱에 구경이 아래사진처럼 각인되어있습니다

구경을80A 라 합니다

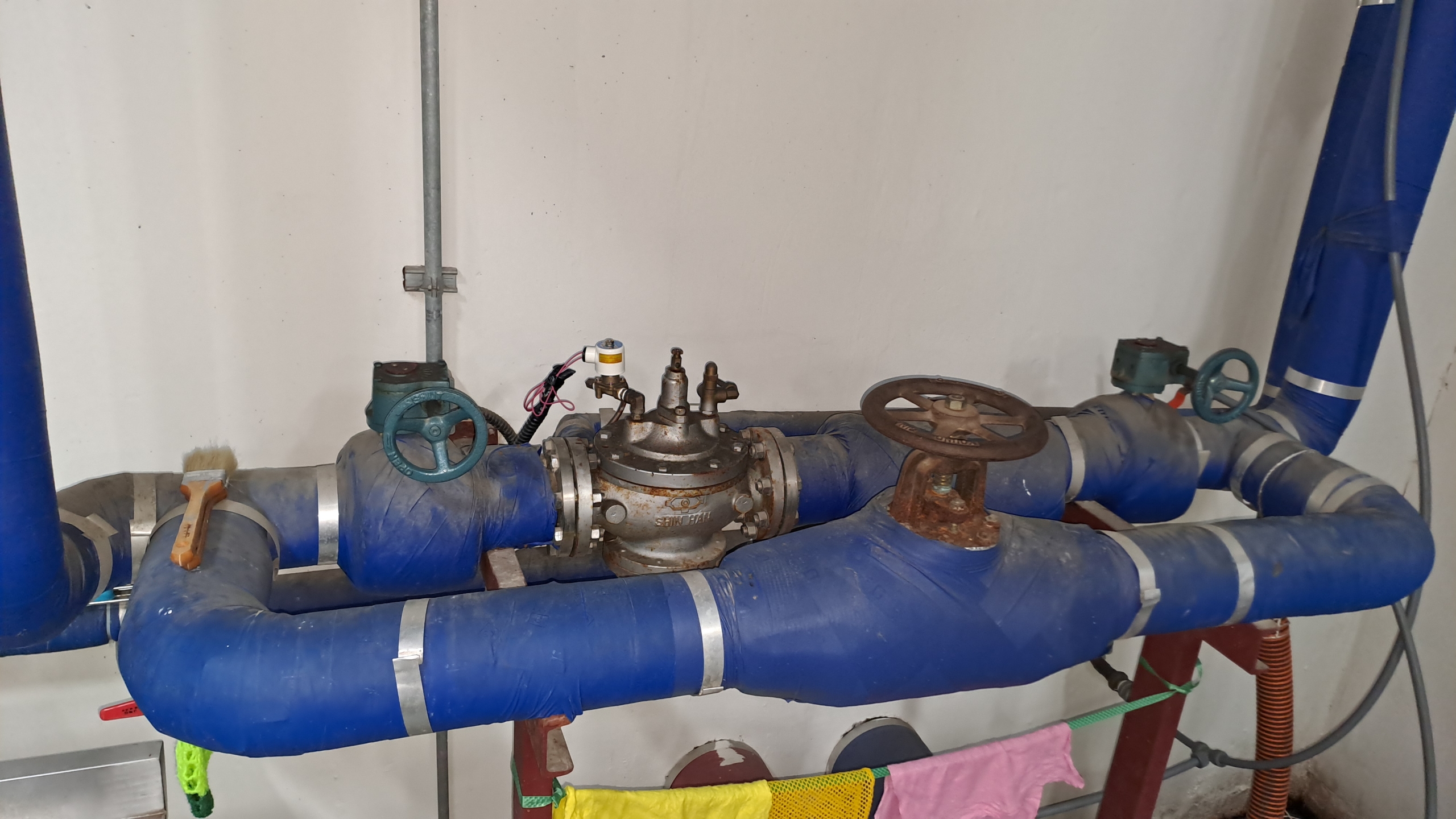

전체적으로 정수위밸브가 설치되어있는 현장입니다

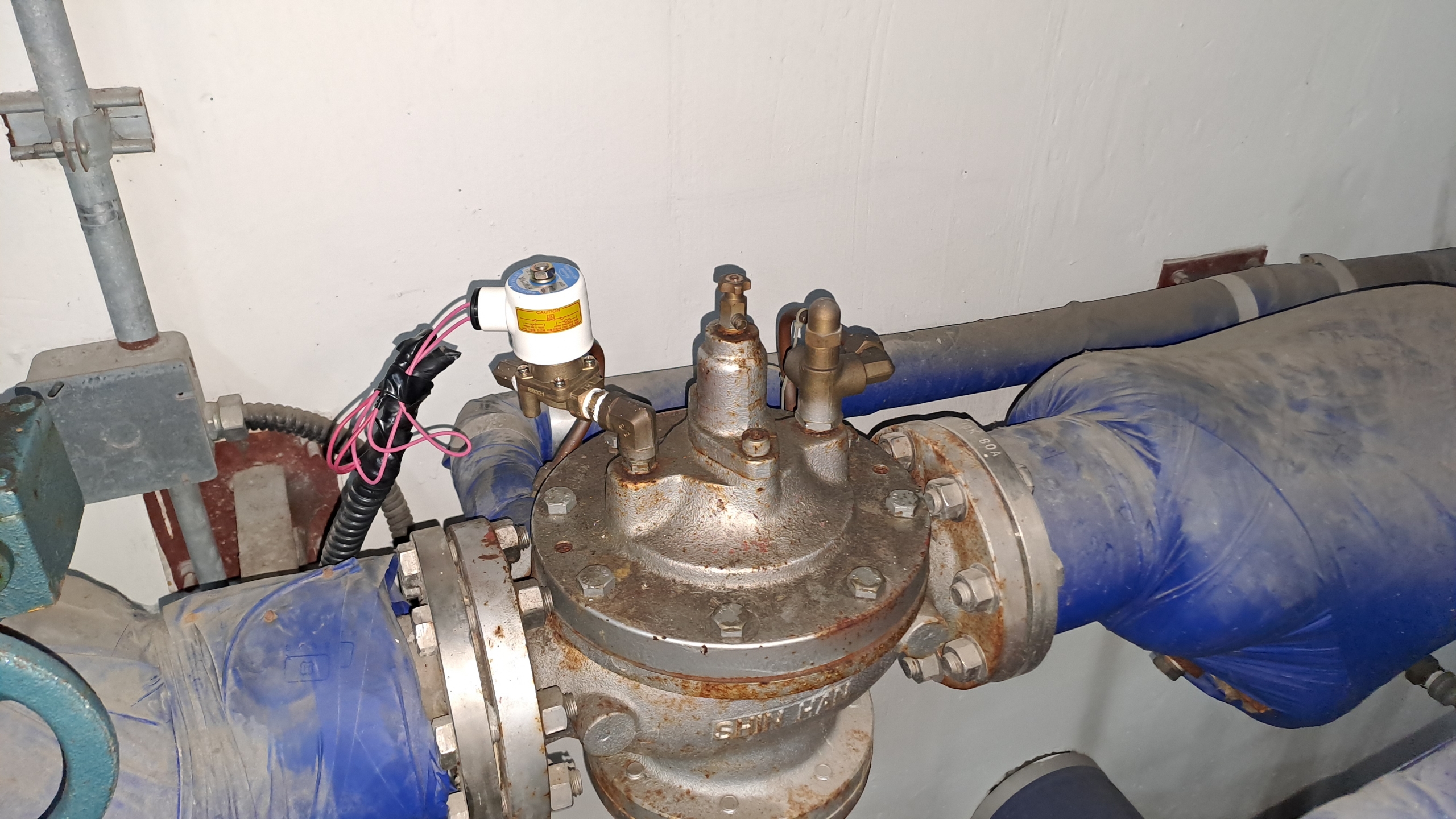

솔레노이드밸브는 자체적으로 교체를 해보았다고 합니다

밸브 회사이름은 신한으로 각인되어있습니다



위 사진을 바탕으로 견적을 내고

교체로 작업을 하기로 했습니다



자재 준비후 바로 방문 전체적으로 살펴봅니다

먼저 솔레노이드밸브 전원선을 짹타입으로 연결해놓습니다

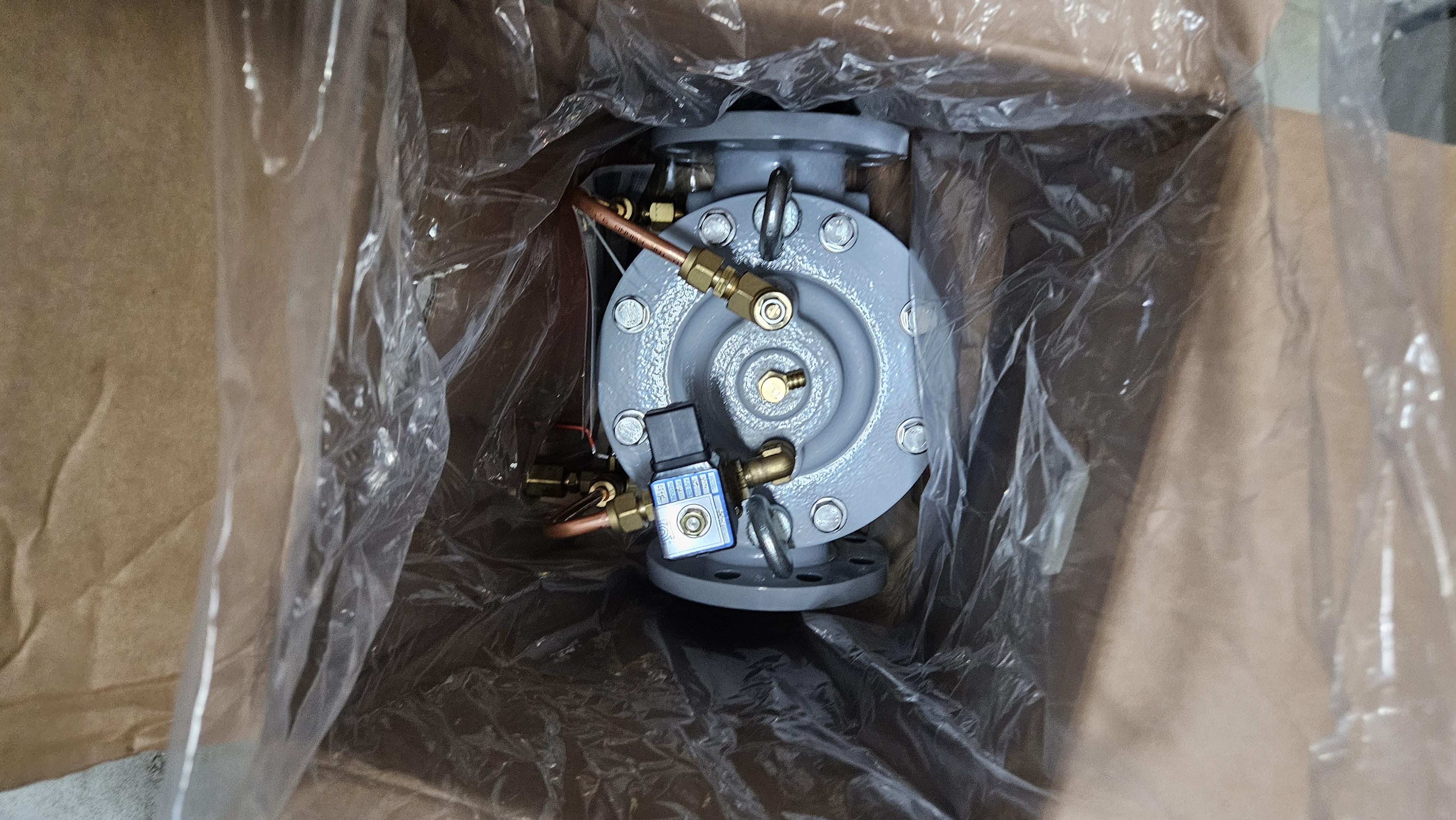

교체해드릴 신형 워터레벨콘트롤밸브입니다

모양은 약간틀리지만 면간길이는 같습니다 후렌지에서 후렌지 사이는 80A경우 신한정수위밸브는 330mm입니다

전원을 체크합니다

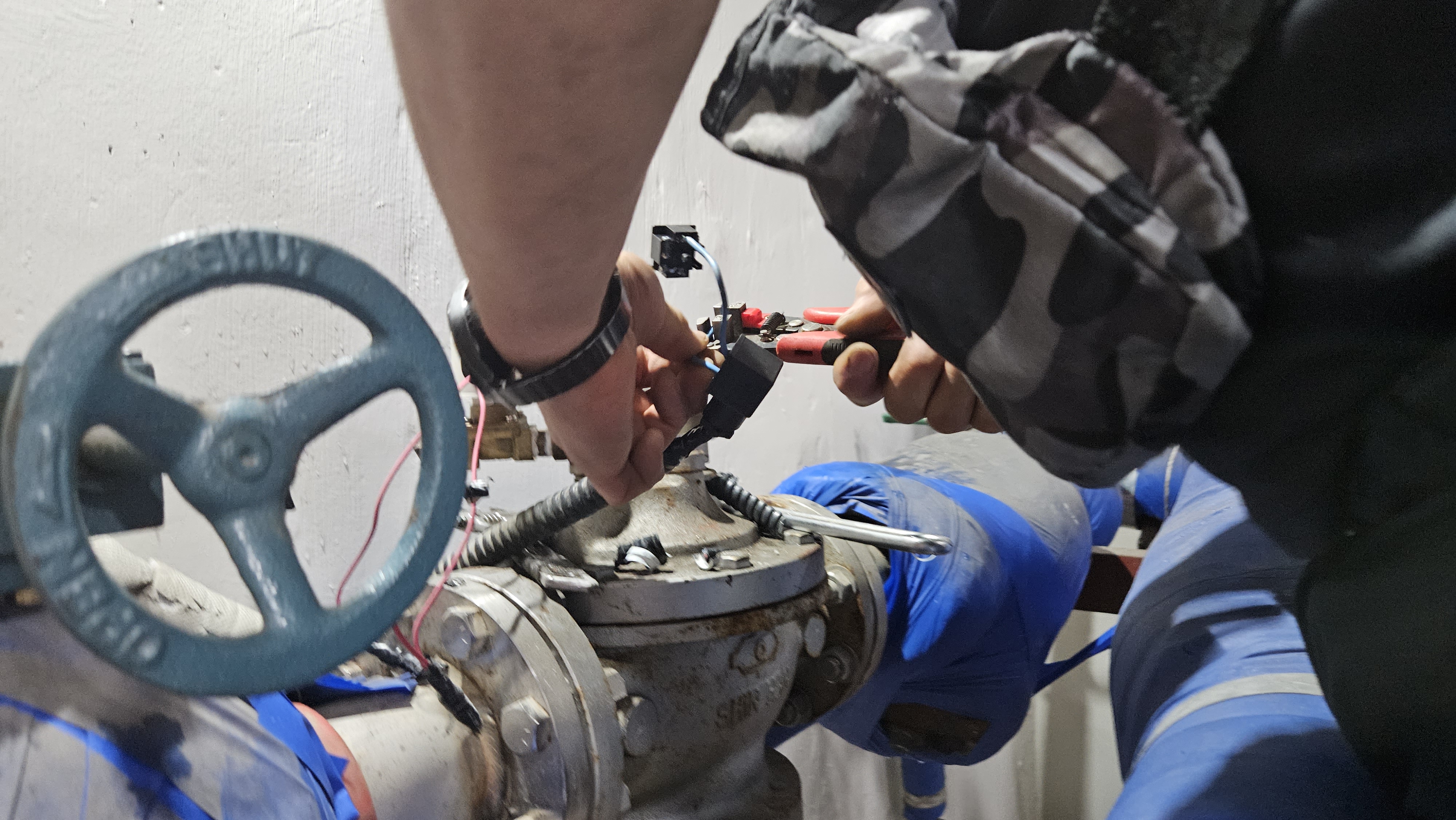

솔레노이드밸브 전원선을 신한밸브경우 DIN규격단자라 DIN규격 단자로 연결합니다

대부분 정수위밸브 오동작에서 솔레노이드밸브 이상을 많이 생각하시는데

5년 이상 사용한 밸브라면 솔레노이드밸브 이상보다 밸브 내부에 부식을 먼저 따져 봐야합니다

다이아후램까지 분리한 모습

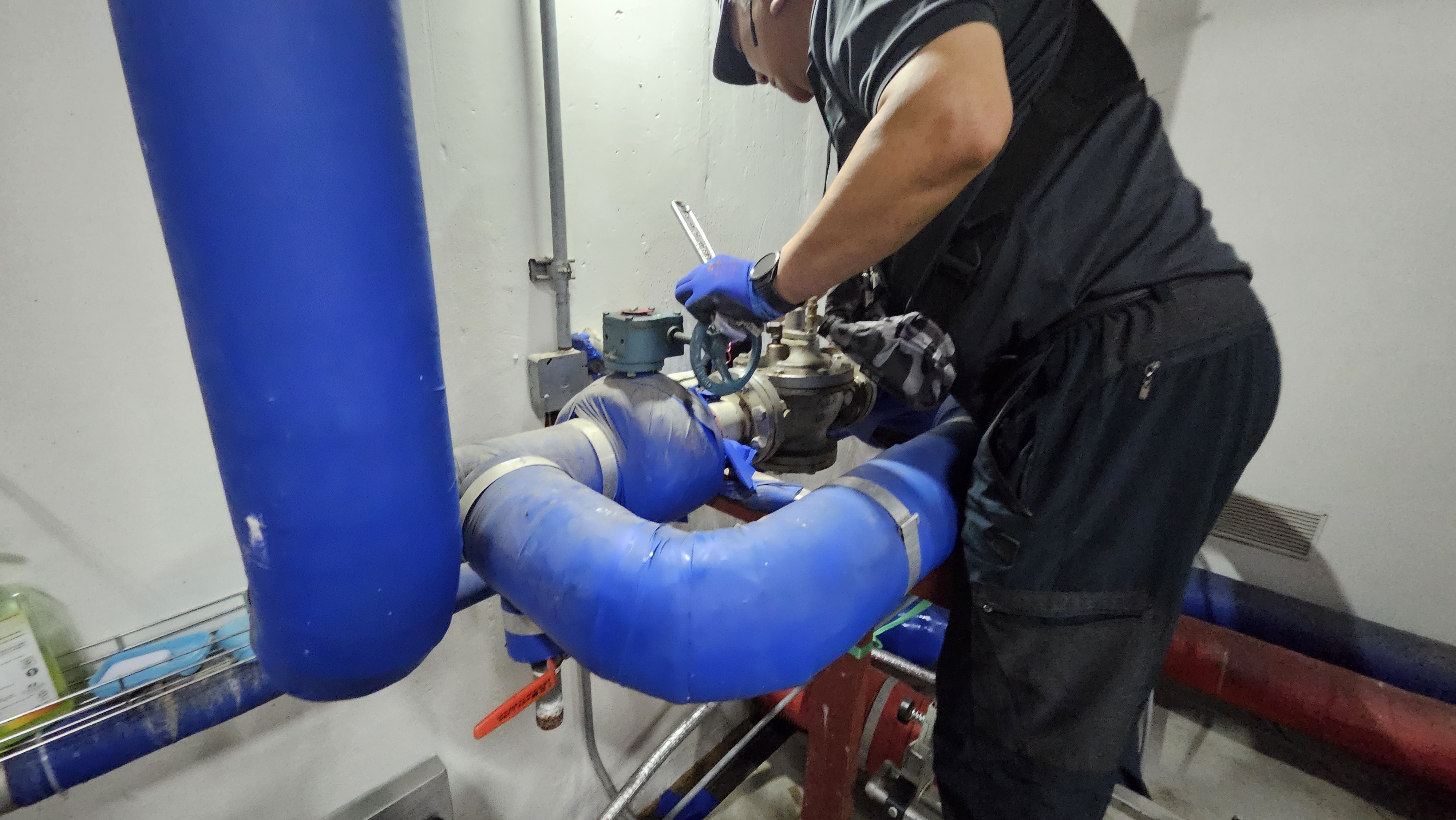

밸브를 배관에서 분리 했습니다

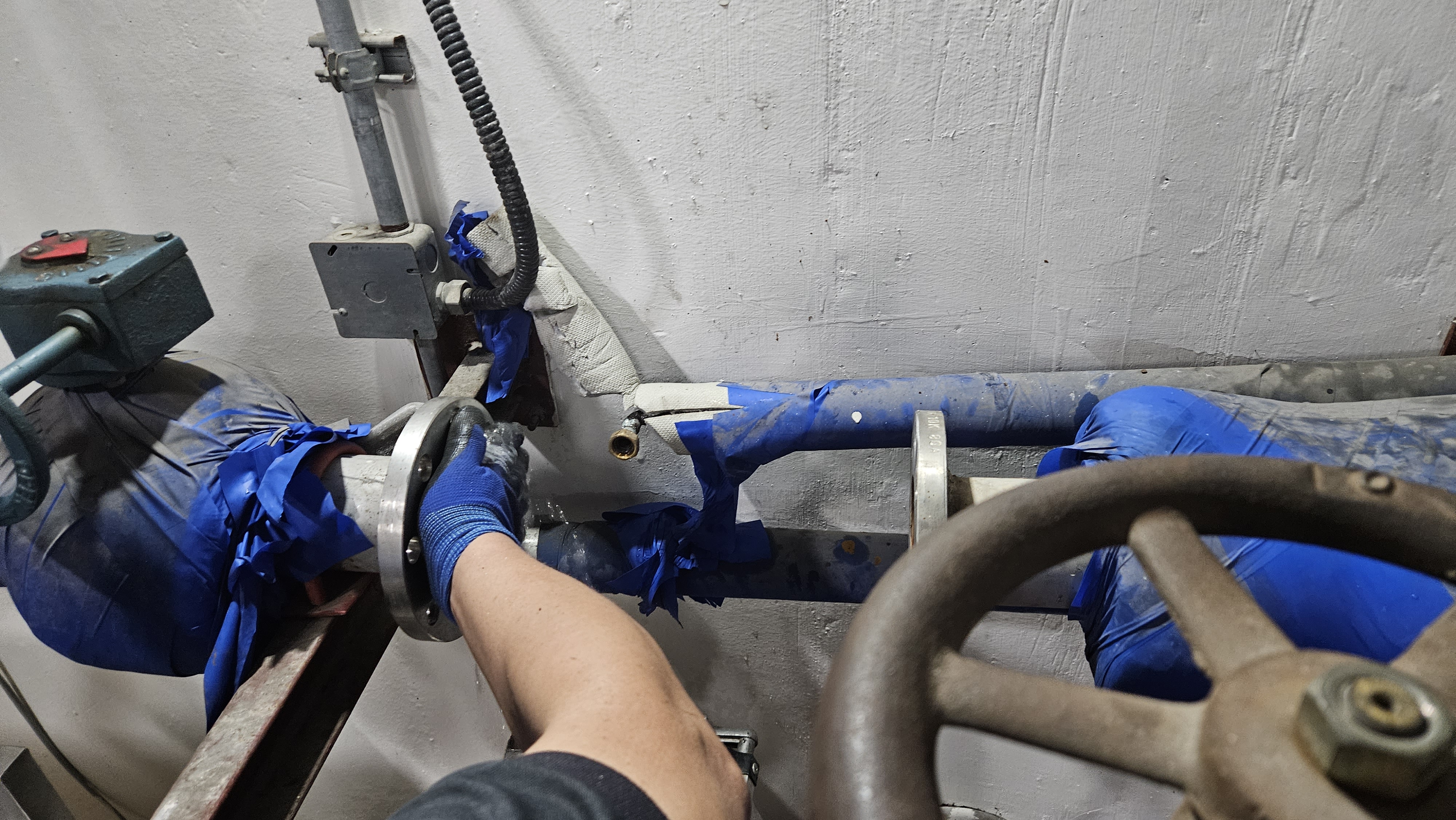

후렌지 부식을 제거중입니다

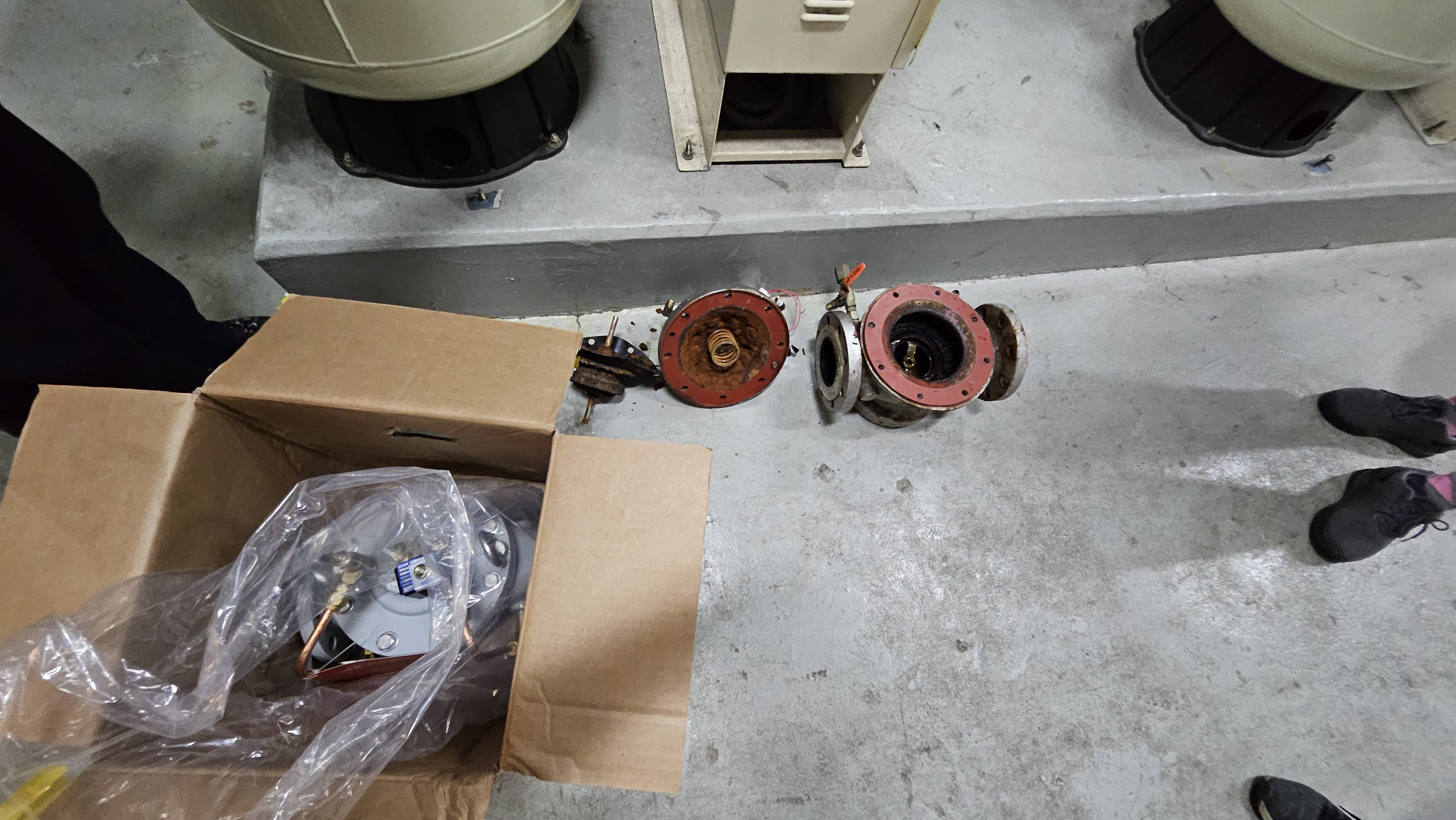

교체할 신형밸브와 비교샷

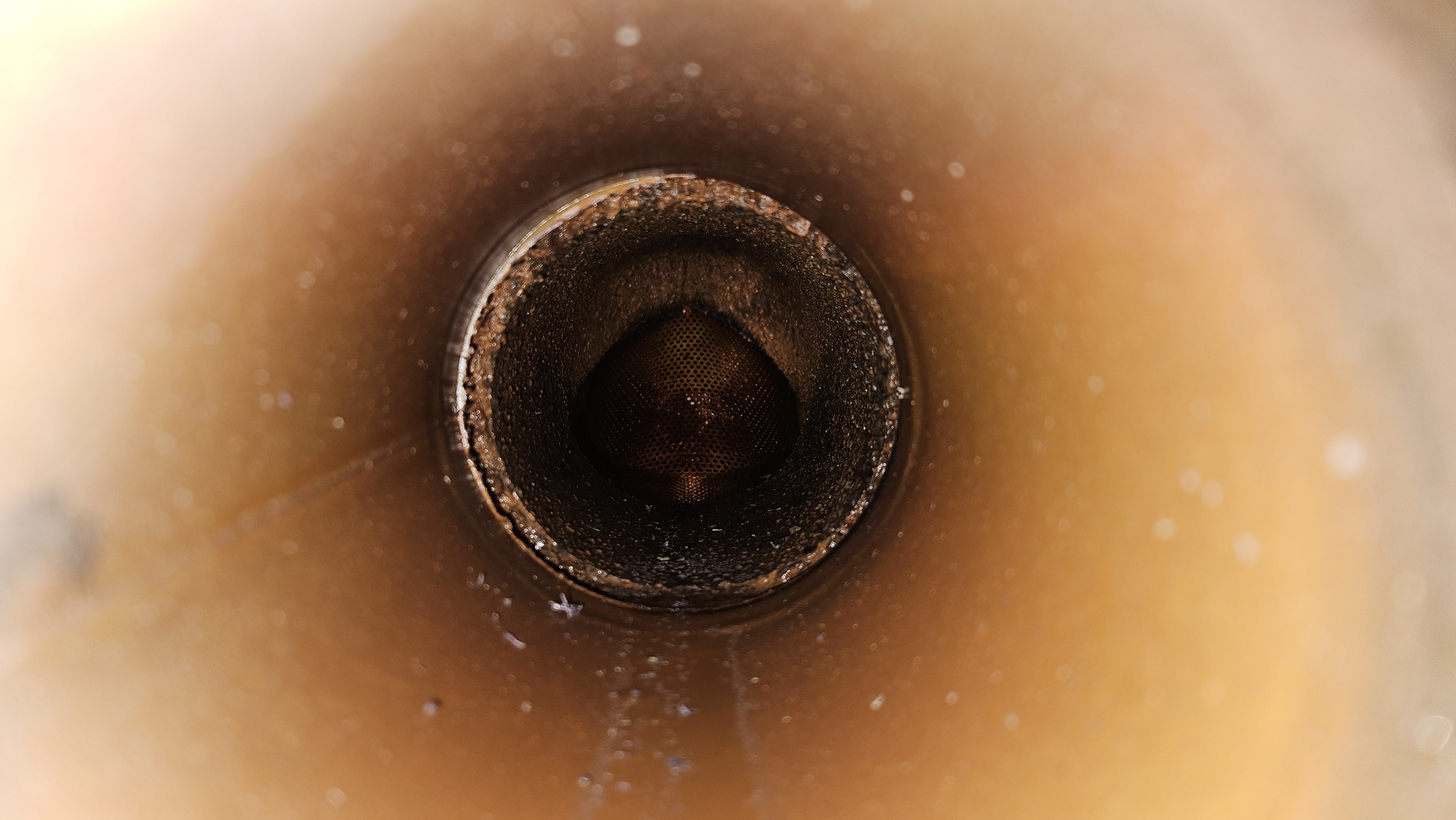

교체전 스트레이너 점검

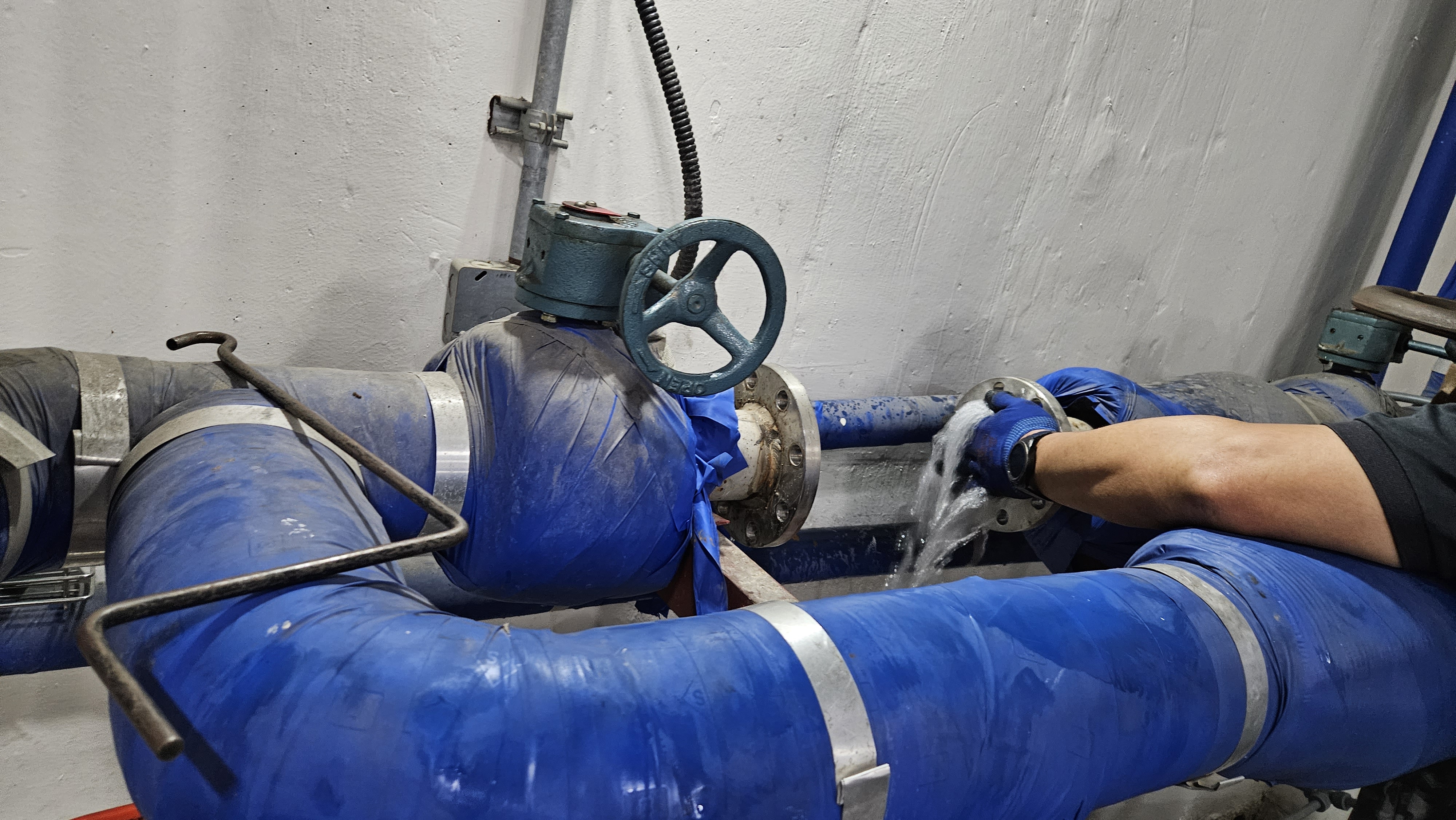

부식제거후 이물질 제거를 위해 플러싱 작업

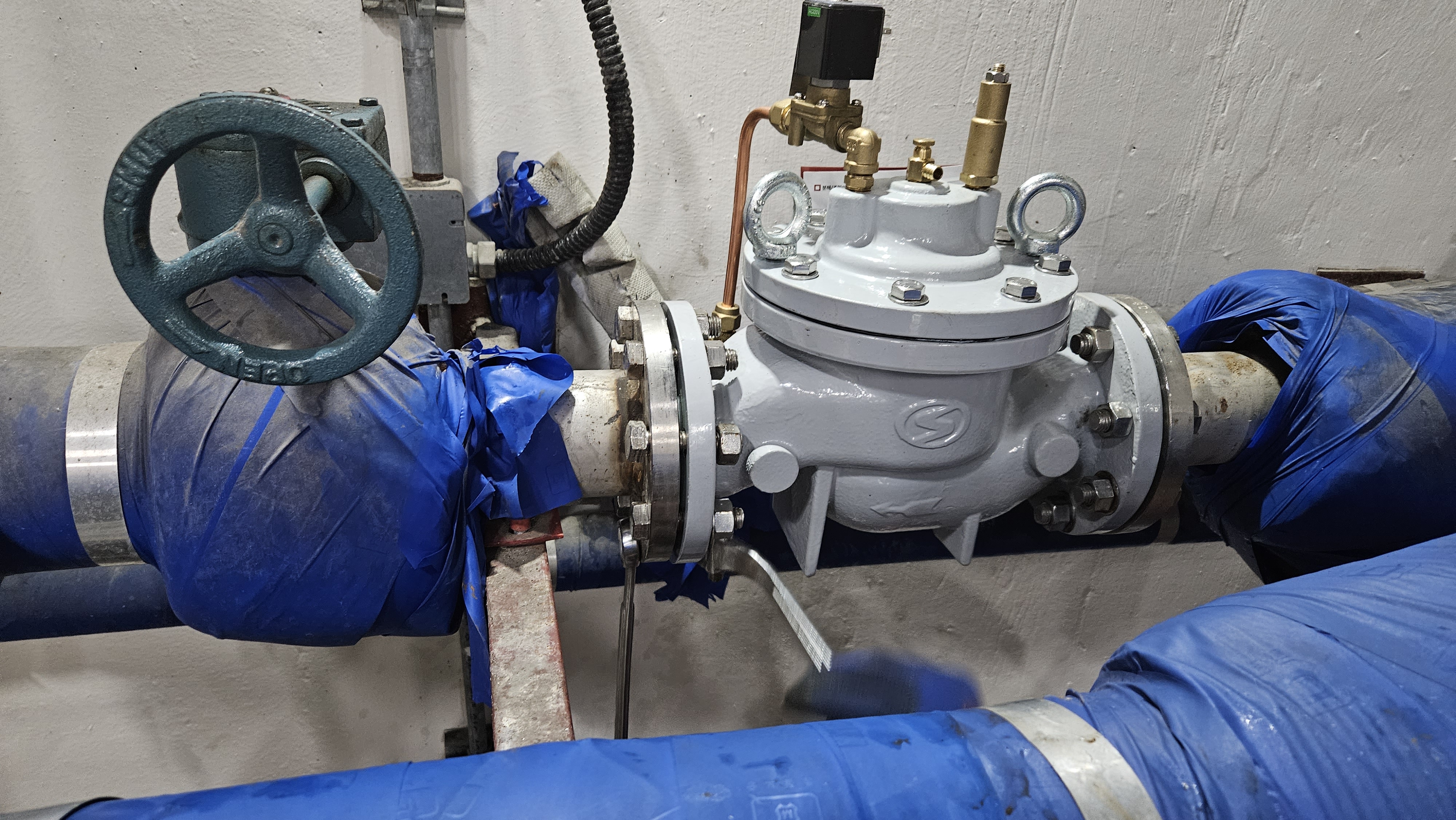

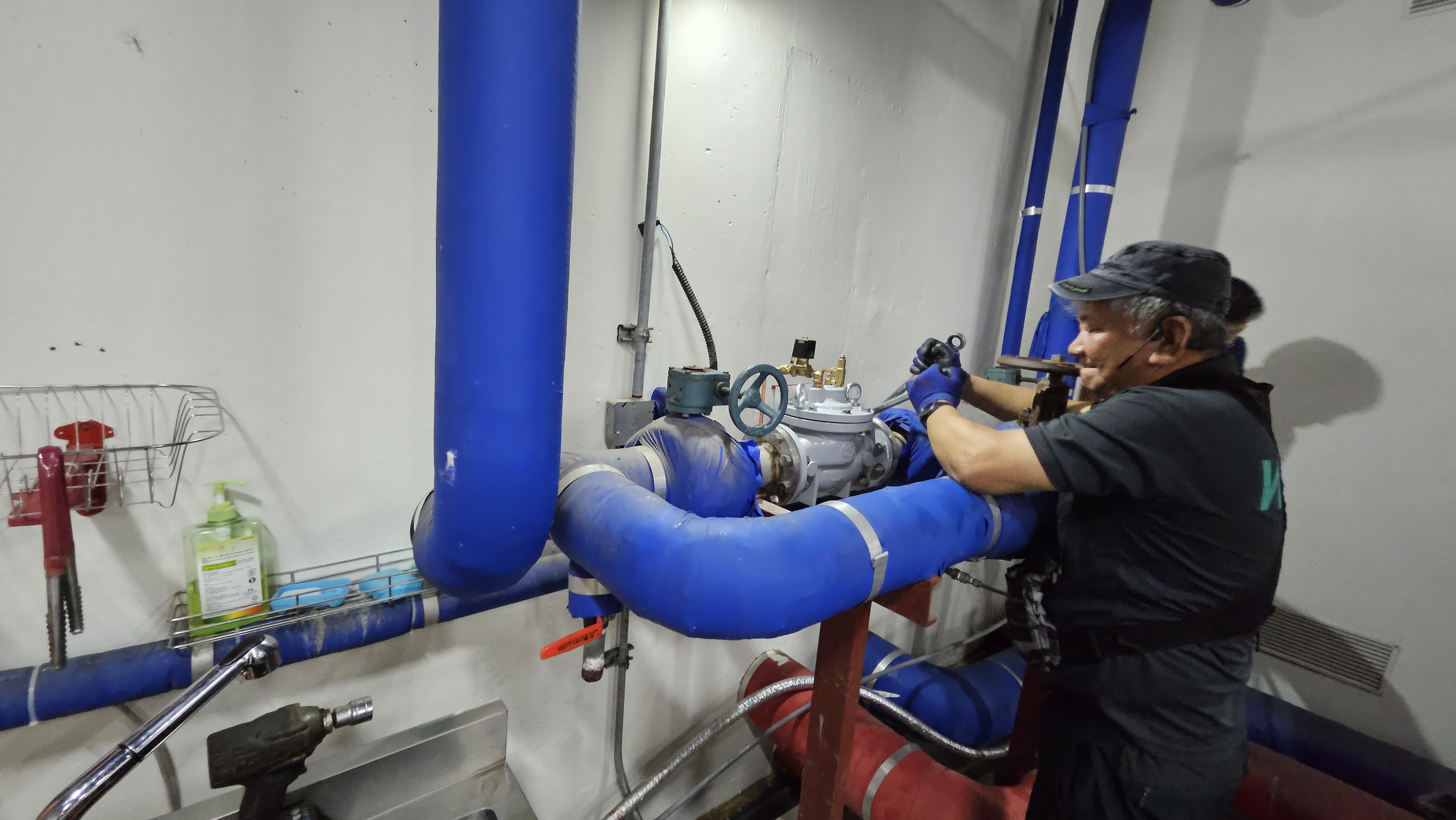

신형 SHWLC-01 80A 밸브 부착

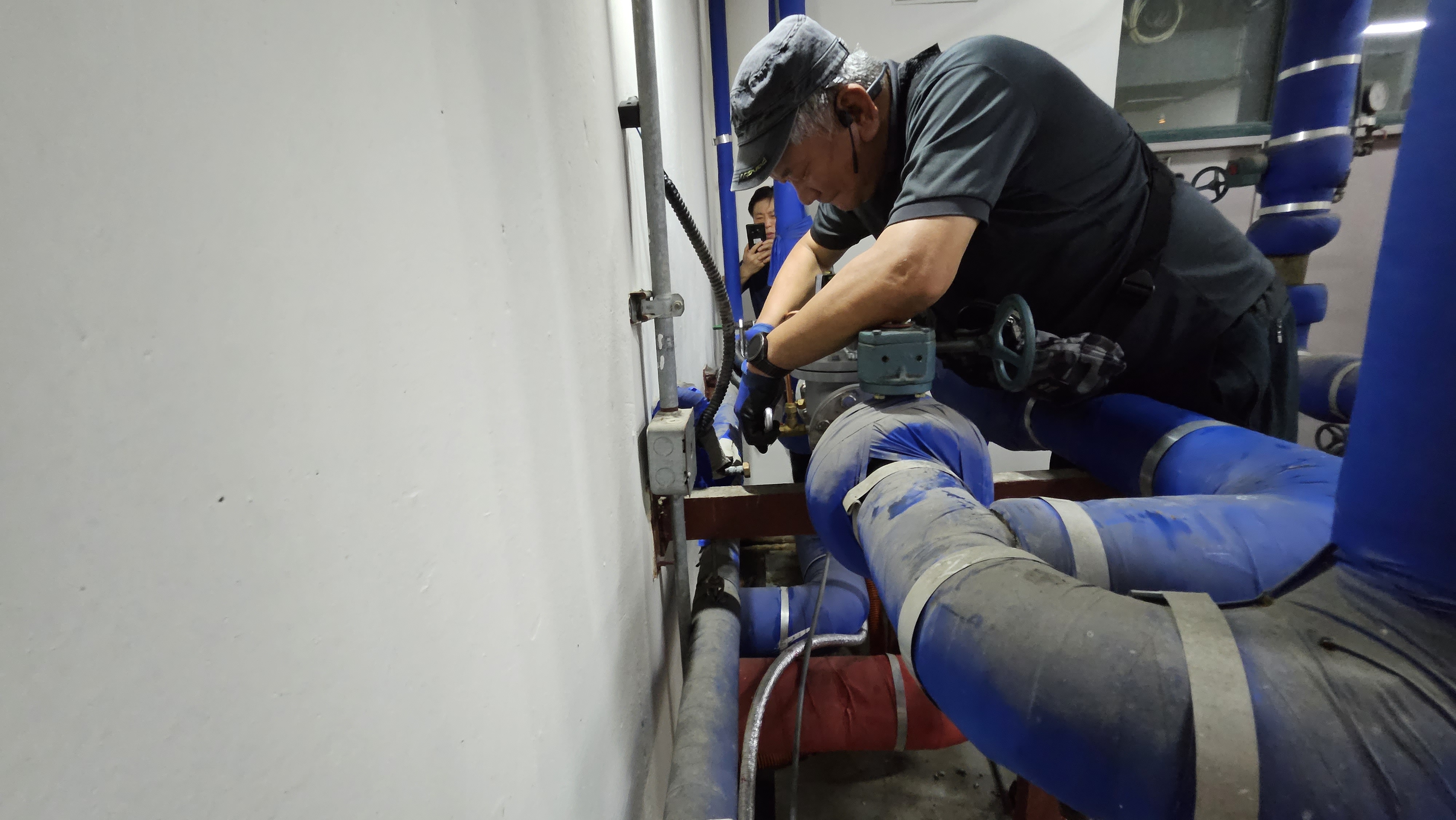

조이고 조이고 또 조이고 누수확인

솔레노이드밸브 후단 저수조 상부에 있는 볼탑배관과 연결

시운전을 위해 에어빼기

대부분의 정수위밸브가 저수조 상부에 설치가 FM 입니다

정수위밸브가 저수조 하단에 설치된경우 정비 정비는 용이하지만 배관구조에따라

닫힐때 워터햄머가 발생할수있습니다

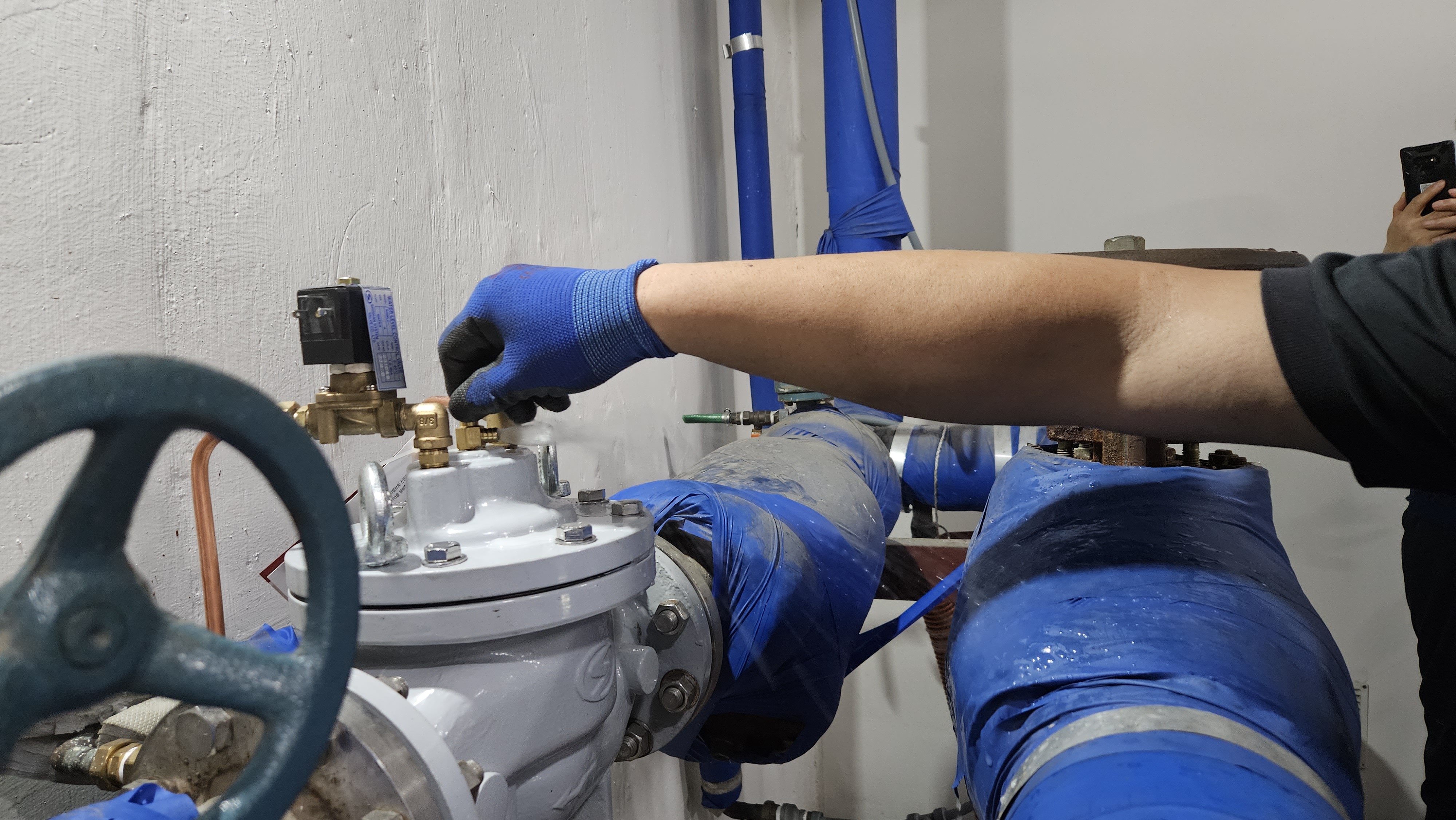

워터햄머 발생으로 인하여 닫히는 시간을 조정하고 있습니다

저희 대승엔지니어링에서는 항상 최신 제조품으로교체해드리고 있습니다

저희대승엔지니어링에서 시운전후 혹시 A/S발생시 본사 A/S팀을 통해 2년간 받으실수있습니다

대부분 A/S발생은 하지 않습니다

시운전을 하면서 저수조 상부올라가 전체적인 배관을 체크하고있습니다

물넘침 방지를 위해 피스텍밸브가 설치되어있으나

저수조 내부 볼탑이 설치 안되어있습니다

이점을 관리사무소에 설명해드렸습니다

저수조 상부에 있어야할 볼탑이 없습니다

누수 확인및 보온 시운전 완료
