부스터펌프시스템이라 하면
쉽게 자동 가압펌프라 생각하시면됩니다
여기서 2000년도 부터 우리가 부스터펌프시스템이라하면 인버터 방식을 생각하게 되는데
부스터펌프시스템이란
부스터 뜻은 가압 추진장치 이런뜻이라 이해하시면 됩니다
따라서 펌프시스템이 추가 되어있으니 가압펌프라 생각하시고 자동시스템으로 생각하시면됩니다
예전에 우리가 시골가서 수돗꼭지를 열면 어디선가 웅~~~~~~~ 하고 펌프돌아가는 소리를 들으셨을겁니다
이부분도 자동펌프라 칭하며 가압펌프 부스터펌프시스템중 압력스위치 방식이라고 할수있습니다
압력스위치 방식은 배관내의 압력에 따라 압력스위치내의 접점이 붙었다 떨어졌다 하는 원리입니다
이때 압력스위치와 펌프만 있으면 배관내의 급격한 압력변화시 제대로 동작 반응이 어렵기 때문에 꼭 압력탱크라 칭하는 질소탱크라고도 불리우는 아래 사진에 살색 탱크가 같이 존재 합니다
윌로 펌프중에 PW모델은 가압펌프종류로 압력스위치 방식으로 압력탱크가 같이 존재하며
펌프의 형태는 웨스코 형태입니다
점검결과 압력스위치가 잦은 기동과 정지가 반복 되고 있었습니다
위에서 설명드린것 처럼 이경우
압력탱크내의 질소 충진압이 원인일경우가 대부분입니다
아래 사진에 압력스위치가 잦은 기동정지로 스파크가 많이 튄 탄화 흔적이 보입니다
우리 가 편하게 샤워등을 할려면 최소 1.2KG의 수압이 필요한데
고가수조 방식에서 1.2KG의 수압이 발생할려면 높이의 차이가 12M가 되어야 합니다
하지만 낮은 빌라 고층아파트 중에서 고가수조 방식등에서 최상층 또는 상층부는 위에서 언급한 낙차 때문에 수압이 약해 생활하는대 원시 시대도 아니고 불편을 많이 격고 있어 이를 해결하기위해
고가수조 내부에 가압펌프를 설치하여 상층부에서 수돗꼭지를 열경우 펌프가 가동되어 수압을 높여주는 원리입니다
요즘은 인버터 방식을 많이 사용하고있습니다

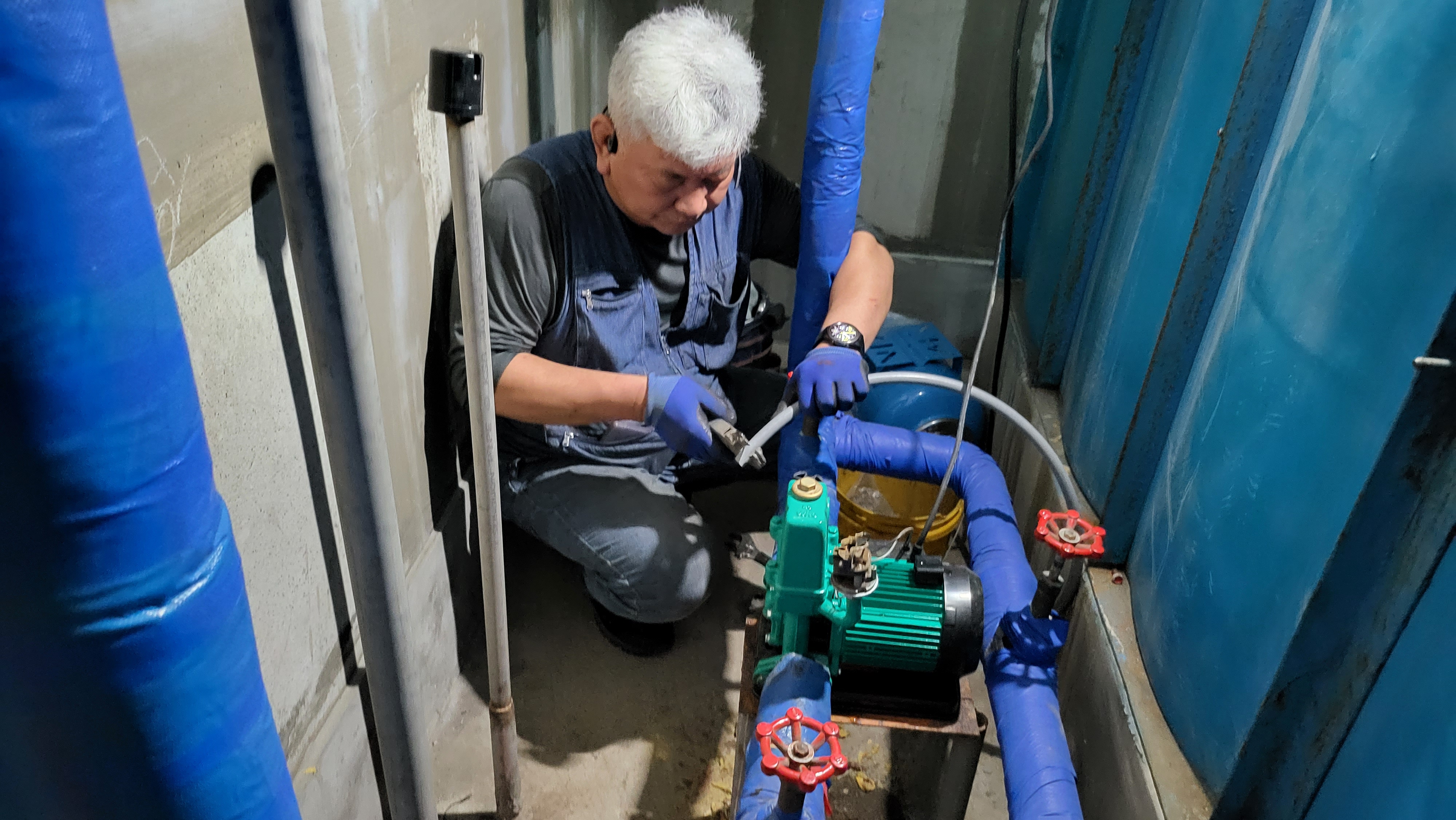

먼저 단수없이 작업하기 위해 바이패스 배관 밸브를 열고 펌프의 흡입과 토출밸브를 잠궈줍니다
기존 압력탱크에서 24리터 압력탱크로 배관을 연결하여 설치합니다
압력탱크는 크면 클수록 좋습니다
너무 크면 낭비겠지만요
압력스위치도 교체하고 있습니다
전원연결
형광등처럼 압력스위치 방식은 배관압력에 따라 한선을 끊어주고 연결해주는 역활을 합니다
전원선 연결
에어챔버 상부에서 에어를 빼주고
압력탱크의 질소압력을 압력탱크를 흔들며 적정압력을 맞춰줍니다
배관을 연결 24리터 짜리 압력탱크를 설치했습니다
아마 펌프수명이 최소두세배는 연장될것입니다
또한 사용자는 수압에 편차가 거의 없이 안정된 수압을 공급받을수있습니다
시운전완료
