인천광역시 서구에 있는 모 유치원입니다
2023년01월21 설날 연휴시작 날인데
긴급하게 유치원 대표님께 연락이 왔습니다
지하 기계실에 자동급수펌프가 정지하여 이러지도 저러지도 못하고 다행히 유치원은 쉬는데
연휴 끝나면 이상없이 급수가 되도록 빠른조치를 바란다고 합니다
저희대승엔지니어링과는
레벨콘트롤 회사 소개로 인연을 맺어
수중펌프 이상인줄 알고 저희에게 의리 하여
점검결과 수중펌프보단 체크밸브 문제로 정확한 진단을 해드려
그후 삼양정수위밸브 교체등을 작업하였습니다
마침 그때 찍어놓은 사진도 있어
부스터펌프 시스템에서 자동제어판넬 또는 인버터 교체시
가장중요한게 사용하고 있는 모터의 마력입니다
기존 윌로펌프 부스터펌프시스템 자동제어 판넬에서 COR/CR2-MVI 406 2.2KW X2
여기서 중요한건 2.2KWX2PUMP입니다
2.2KW는 3마력이고 제어하는 펌프는 총수는 2대라는겁니다
따라서 요즘대세인 개별인버터
인버터 용량이 3마력 으로 선정하고 인버터 2개를 설치하여 한대 고장시 이상없이 한대로 운전이 가능하게
제작합니다
요즘 ID-20 이란 아이디컴퍼니 부스터펌프제어판넬을 저렴하게 이상없이 사용할수있습니다
기존 부스터펌프시스템 판넬입니다
윌로펌프 제품으로 사용및 관리하기가 힘듭니다
CR-SYSTEM

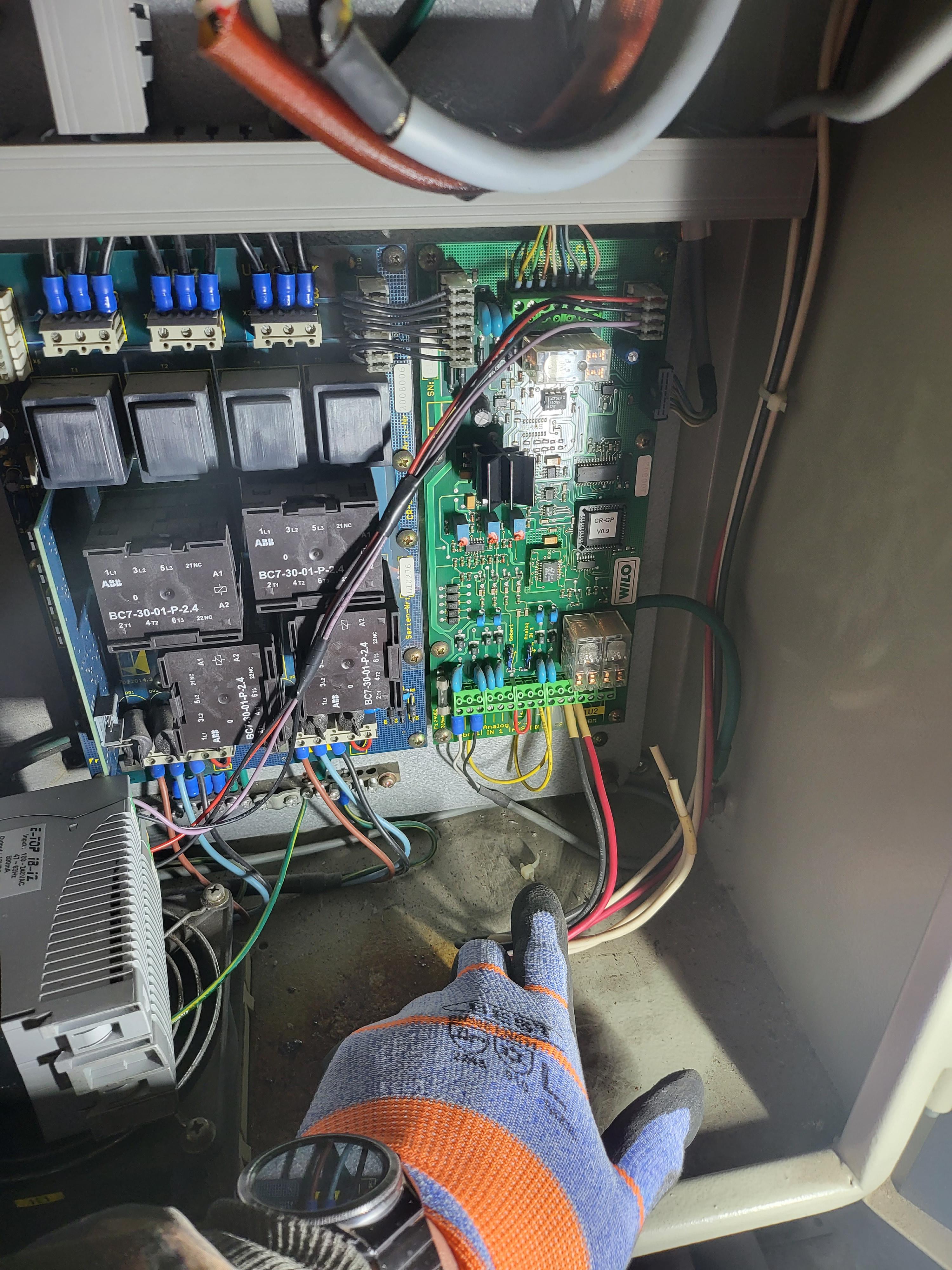

윌로펌프 부스터펌프시스템 제어판넬 내부입니다
사용한지 오래 되었지만 개별인버터로 했네요
설치당시 상당히 고가인듯합니다
사용년수도 있고 해서 전체 교체를 권장해드렸습니다
먼저 유치원대표님께 사진을 전송해드렸습닏
요런모습의 판넬입니다
항상 고객에게 충분한 설명과 의견을 조율후 작업을 진행합니다
다시한번 모터의 용량을 확인합니다
상당히 중요한 부분입니다
이렇게 2.2KW 2PUMP 로 구성됨
모터 명판 MVI 405 -1/16/E/L 윌로펌프 입형다단모델
명절연휴라 긴급으로 부스터펌프시스템판넬을 제작합니다
다행히 2PUMP제어 판넬이 한대 있어
하지만 인버터 용량이 안맞아 인버터만 교체 하여 진행하기로 함

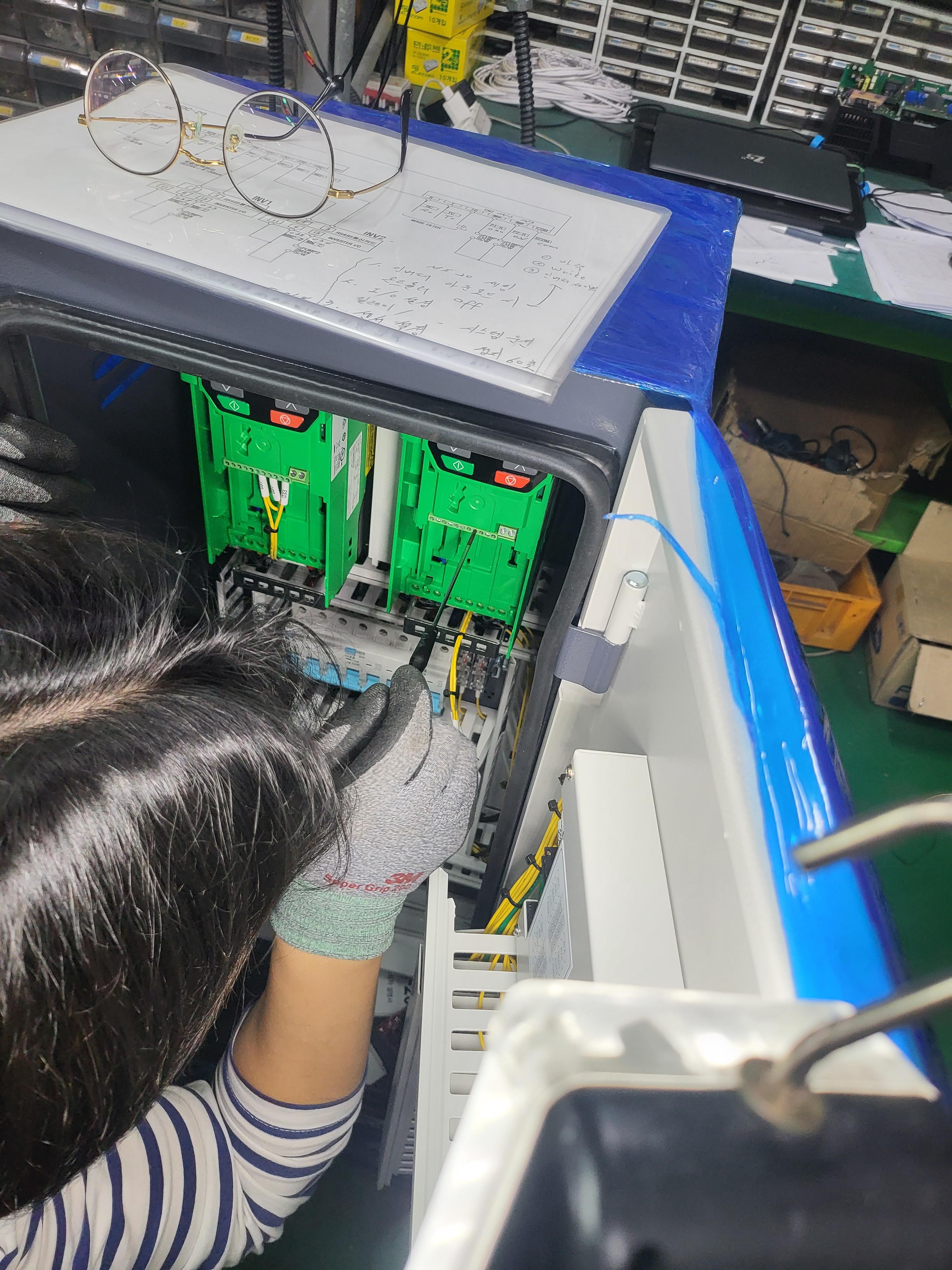

인버터 교체후 프로그램 입력
인버터 셋팅
IDC-20 모델은 모니터 창에 한글을 지원하며
관리자가 보면서 편하게 제어할수가 있습니다
의로온 유치원 건물 높이에 맞춰 셋팅을 합니다

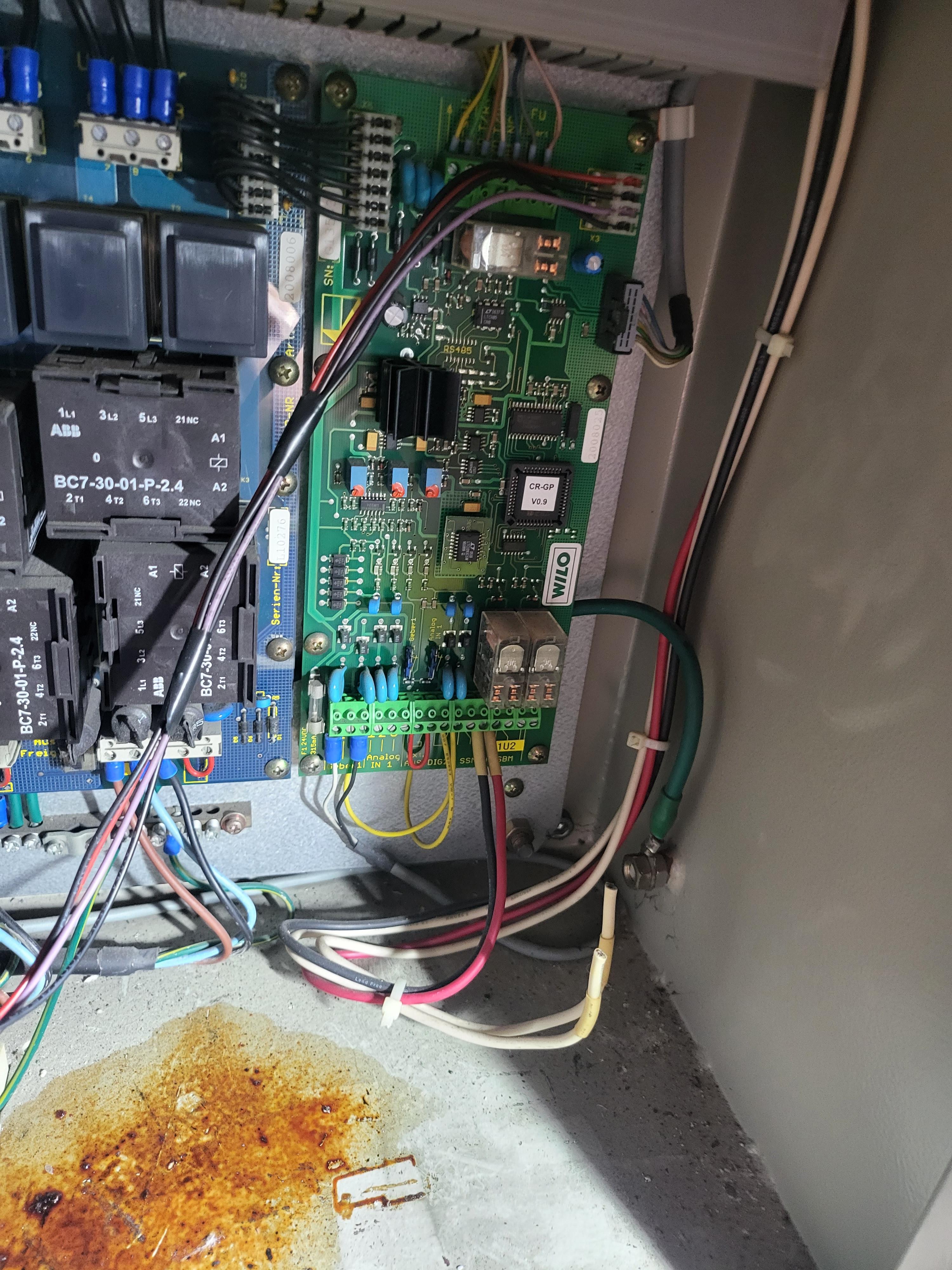

기존 윌로펌프 부스터펌프시스템 판넬 내부 결선을 살펴봅니디
모터 전원선 알람선 센서선등을 체크
입력 전원선도 체크
펌프선도 확인해야 방향이 한번에 맞출수있습니다
IDC-20 부스터펌프시스템 판넬에 결선을 모두 하고 전원을 인가 인버터가 레디 상태입니다

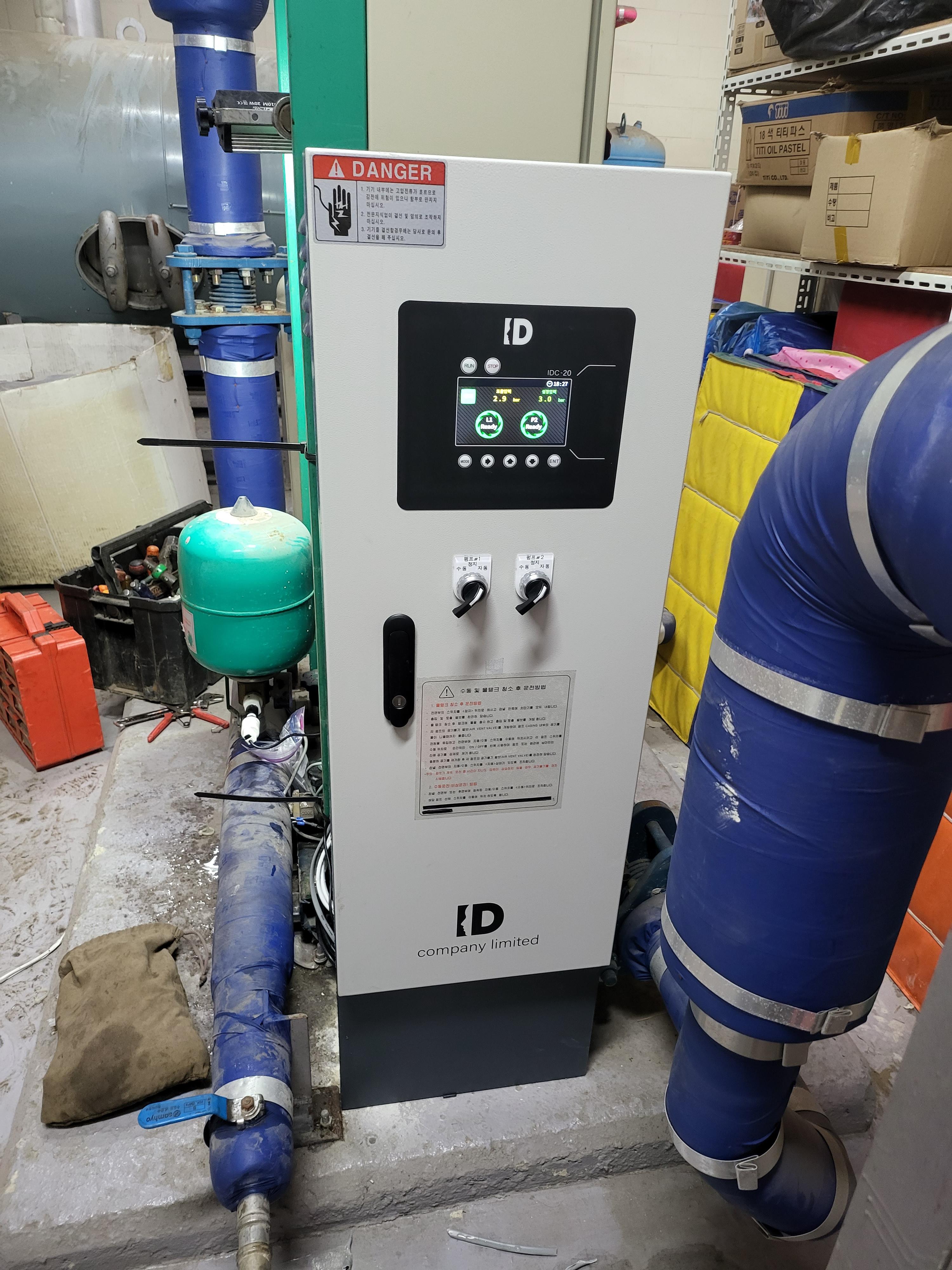

IDC-20 외부 판넬 모습입니다
컴팩트하며 깔끔합니다
내부 외판 모습입니다
제어판넬 모니터쪽입니다
다시한번 전원선 모터선 센서및 입력 접점확인
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
