서울특별시 강남구에 모 아파트 고가수조 용으로 삼양정수위밸브 YAW-3 50A 모델입니다
아파트 관리사무소 자체적으로 정수위밸브전자변도 교체해보고 이것 저것 만져도 보고 하다
처음엔 작동되었으나 이제 밸브가 열리지 않아
긴급하게 연락이와서 교체 작업을 진행하였습니다
먼저 관리과장님께 고가수조 정수위밸브 사진을 부탁했습니다
보내온 사진을 보니
아래사진처럼 YAW-3 모델에서 솔레노이드 전단에 스트레이너가 설치 되지 않았으면 최소 15년 정도 된모델이라
교체를 권장합니다
자체적으로 삼양정수위밸브전자변을 교체하느라 단닛블에 상쳐도 많이 있네요
삼양정수위밸브 하부케이싱에 이렇게 모델명이 있지만
명판은 반대쪽에 있습니다
자체적으로 이렇게 수리도 했다고합니다
긴급으로 자재를 준비하여출발합니다
고가수조 경우 하루에도 몇번씩 고가수조에 물이 채워져야하기때문에
여간 관리자분들은 신경이 쓰이는곳입니다
도착하여 보니 아래처럼 레벨콘트롤에 스타트신호가 들어와 있네요
이경우 정수위밸브 전자변에 전원이 인가되며 자동으로 열려야합니다
레벨콘트롤 전원을 차단하고 정수위밸브 전단 밸브를 차단 밸브 교체작업을 진행합니다
먼저 정수위밸브 전자변 전원선을 사후 점검이 용이하도록 잭타입으로 만듭니다
교체해드릴 삼양레벨콘트롤밸브 YAW-3 모델 구경50A 입니다

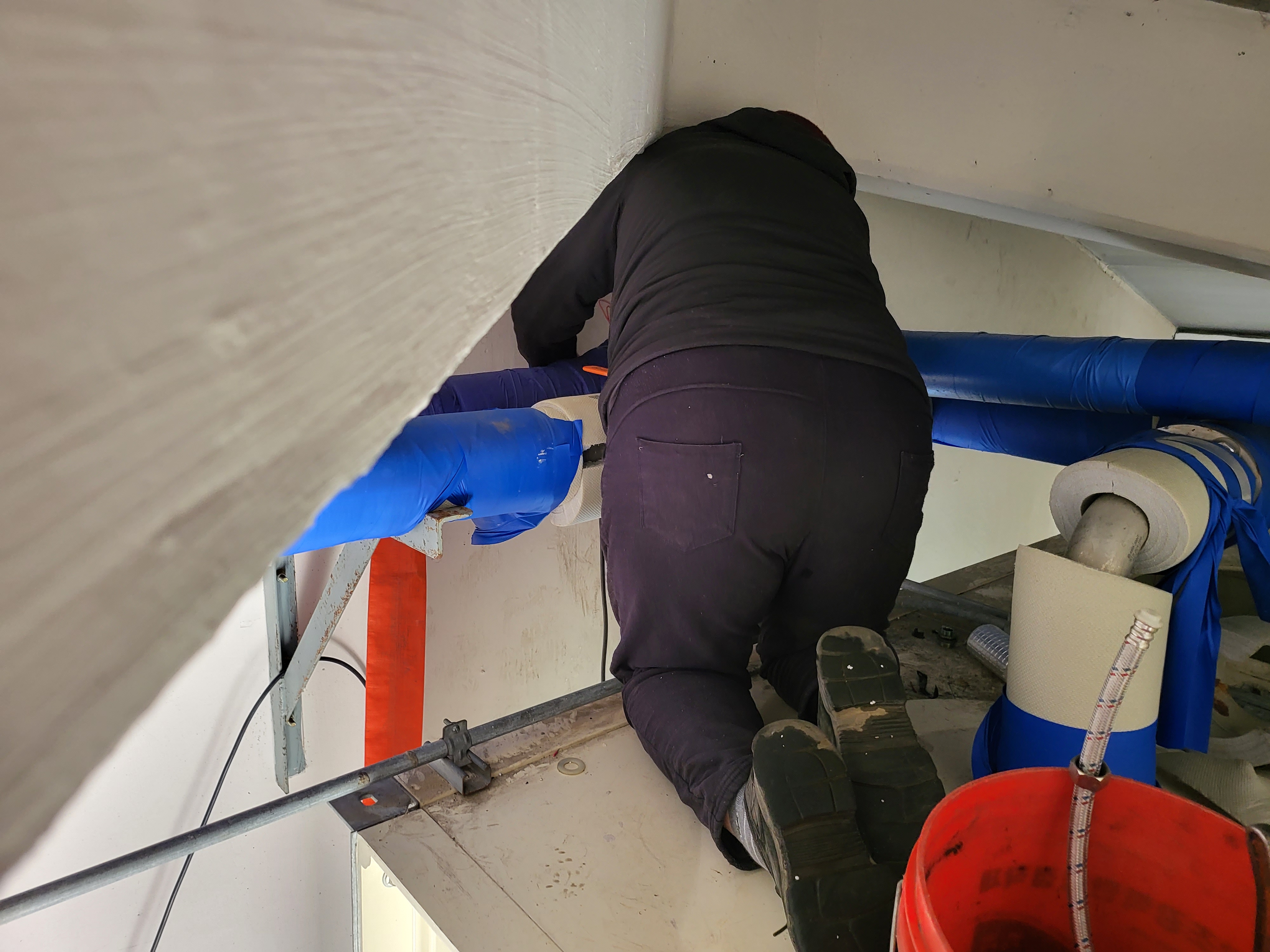

정수위밸브에서 고가수조 내부 볼탑과 연결된 배관을 분리합니다

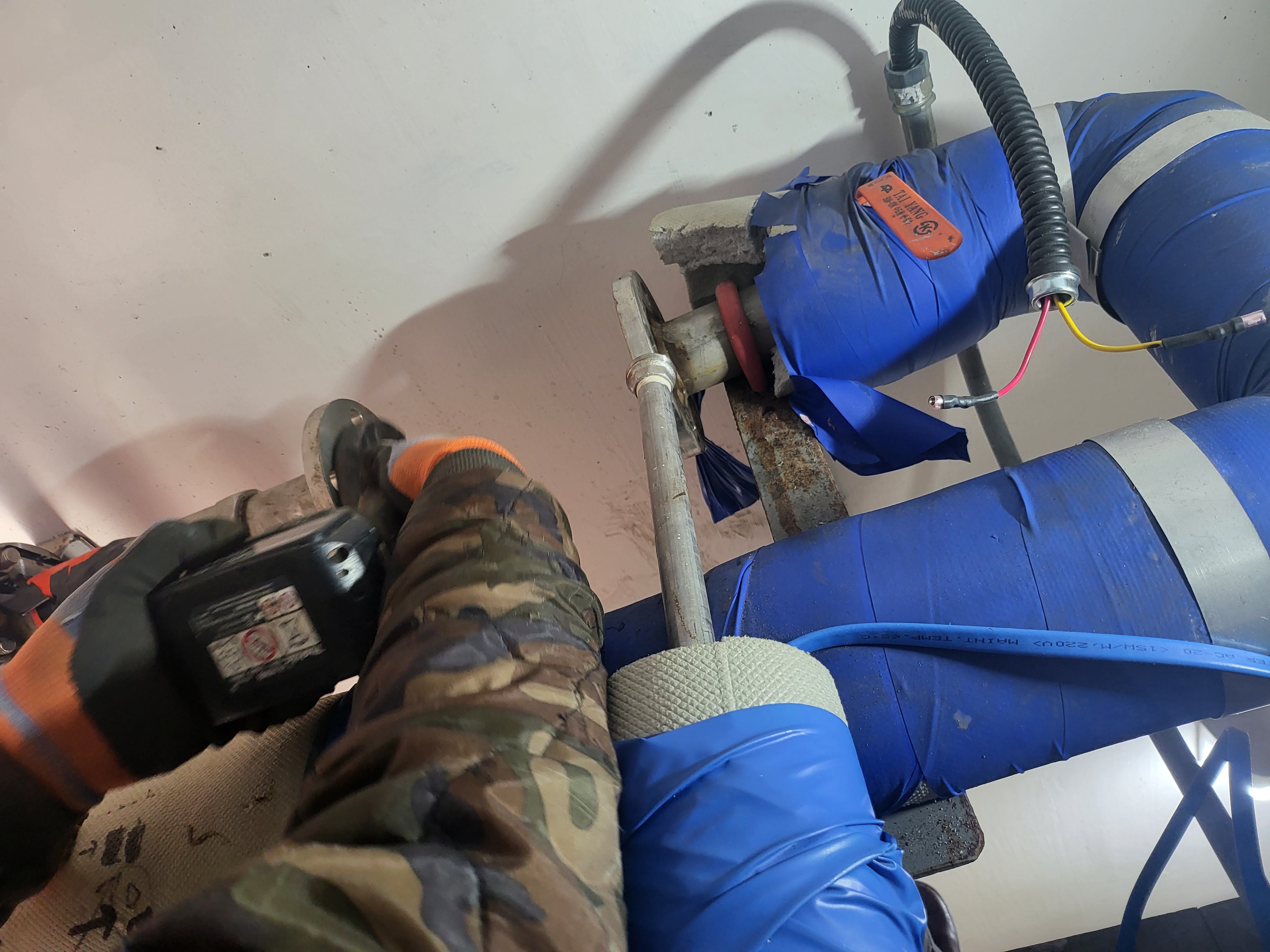

밸브를 배관에서 분리합니다
후렌지 이물질제거
배관내 이물질을 제거하기위해 플러싱 작업중
앗 누군가 정수위밸브전단 스트레이너 여과망을 이렇게 청소한답시고

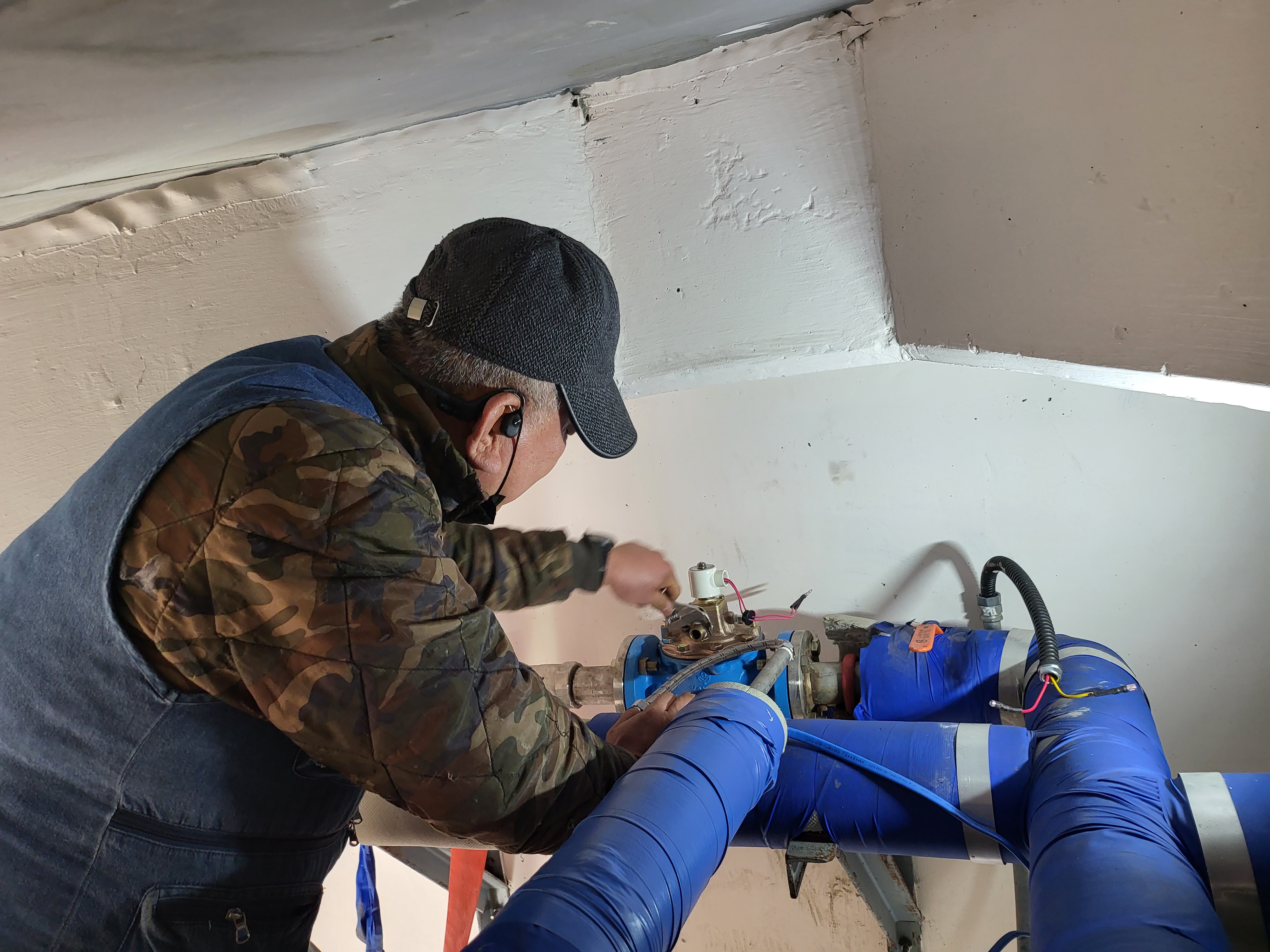

신형 삼양정수위밸브 부착중

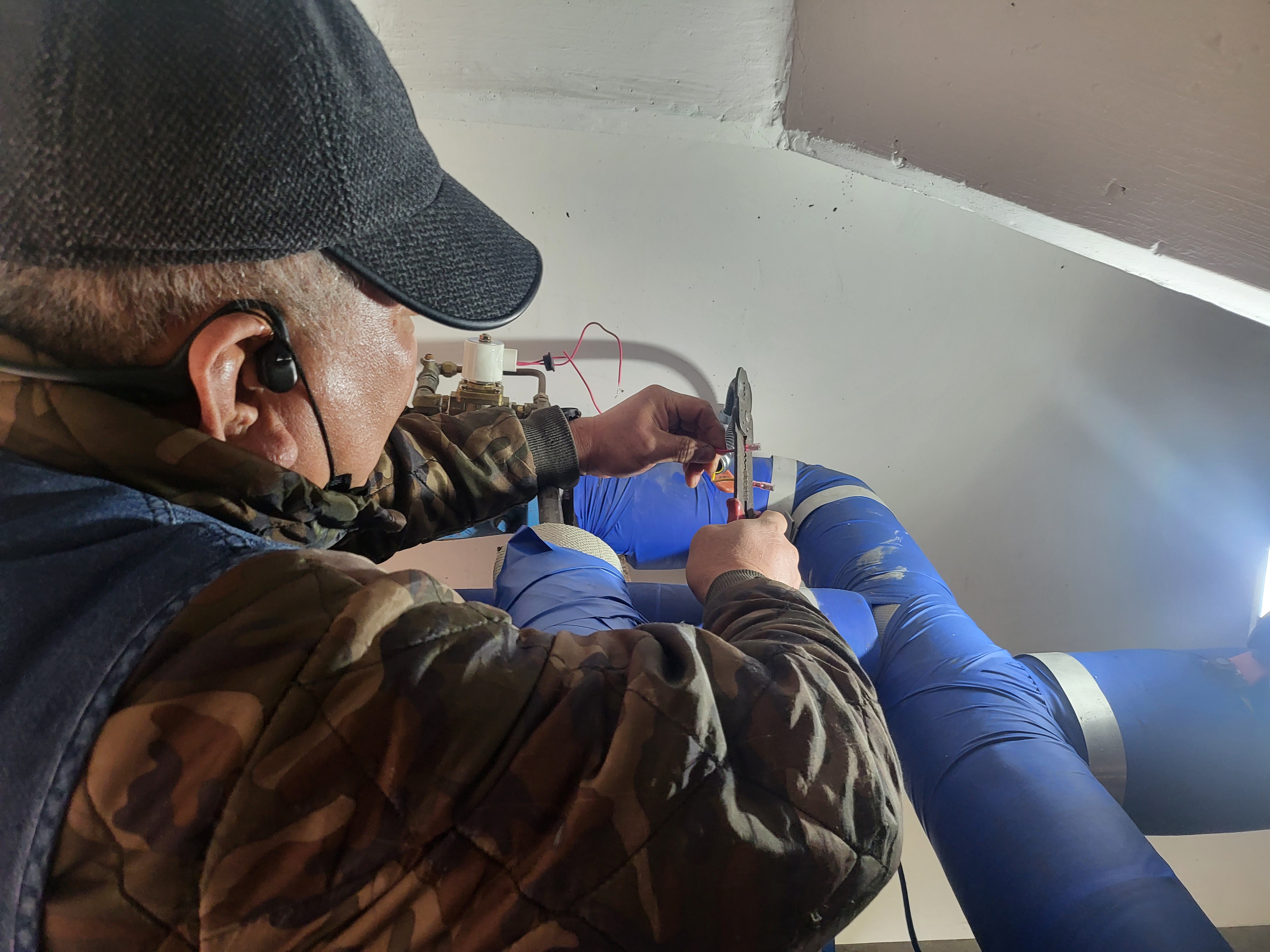

삼양 정수위밸브 전자변 전원선도 잭으로 만들어 점검이 용이하도록 합니다

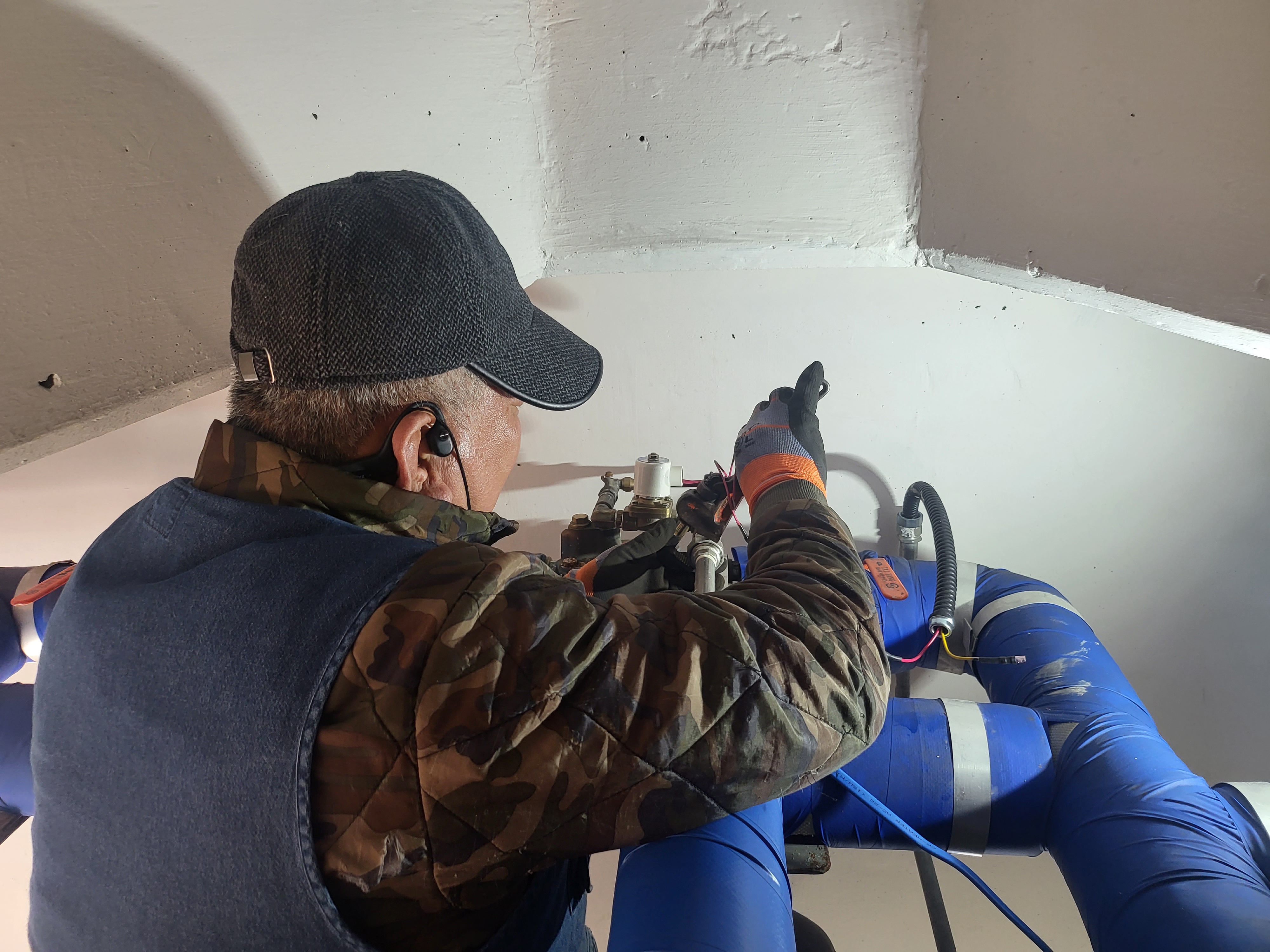

전자변블럭에 있는 메꾸라를 열어 볼탑라이니과 연결을 합니다
작업완료후 누수확인 테스트 보온을 합니다
고가수조에 수위가 낮아짐에 따라 레벨콘트롤에 스타트 불이 들어오고 정수위밸브 전자변에 전원이 인가됩니다
프론트 타입 레벨센서입니다
고가수조에 물이 채워지고 프론트센서가 정지점에 도달하자 정상적으로 물이 차단됩니다
밸브 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
