YAW-3N 100A 안열림으로 인한 YAW-3 100A 신형으로 교체 (삼양레벨콘트롤밸브)

경기도 양주시에 있는 모 아파트입니다

자체적으로 이것 저것 점검및 교체도 해보다

더이상 저수조 삼양정수위밸브 YAW-3N  100A가 열리지 않게 되자

이곳 저곳 알아보다 저희대승엔지니어링에 아래처럼 사진과 함께 문의가 왔습니다



명판을 보니 벌써 24년된 제품이네요

자체적으로 저수조 정수위밸브 솔레노이드밸브(전자변)도 교체 했는데 되다가 안되다가 하다 이제 밸브자체거 안열린다고 합니다

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



여기서 회사별로 그리고 모델별로

점검방법이 조금씩 틀립니다

위 모델 YAW-3N 경우 먼저 콘트롤에서 전원이 전자변으로 들어가면 열리고 차단되면 닫히는 구조입니다

이때 만약 솔레노이드밸브에 전원이 인가되었는대도 밸브가 안열리면ㄴ

솔레노이드밸브 옆에 있는 주황색 볼밸브를 열었을때 열리면 솔레노이드밸브고장

그래도 안열리면 다이아후램 손상입니다

하지만 다이아후램이 미세하게 손상되도  열릴수가있습니다

사용이 10년 넘을 제품은 교체를 권장합니다



정수위밸브때문에 관리소장님께서 너무 스트레스를 받으셔서

긴급작업을 해드리기로 했습니다

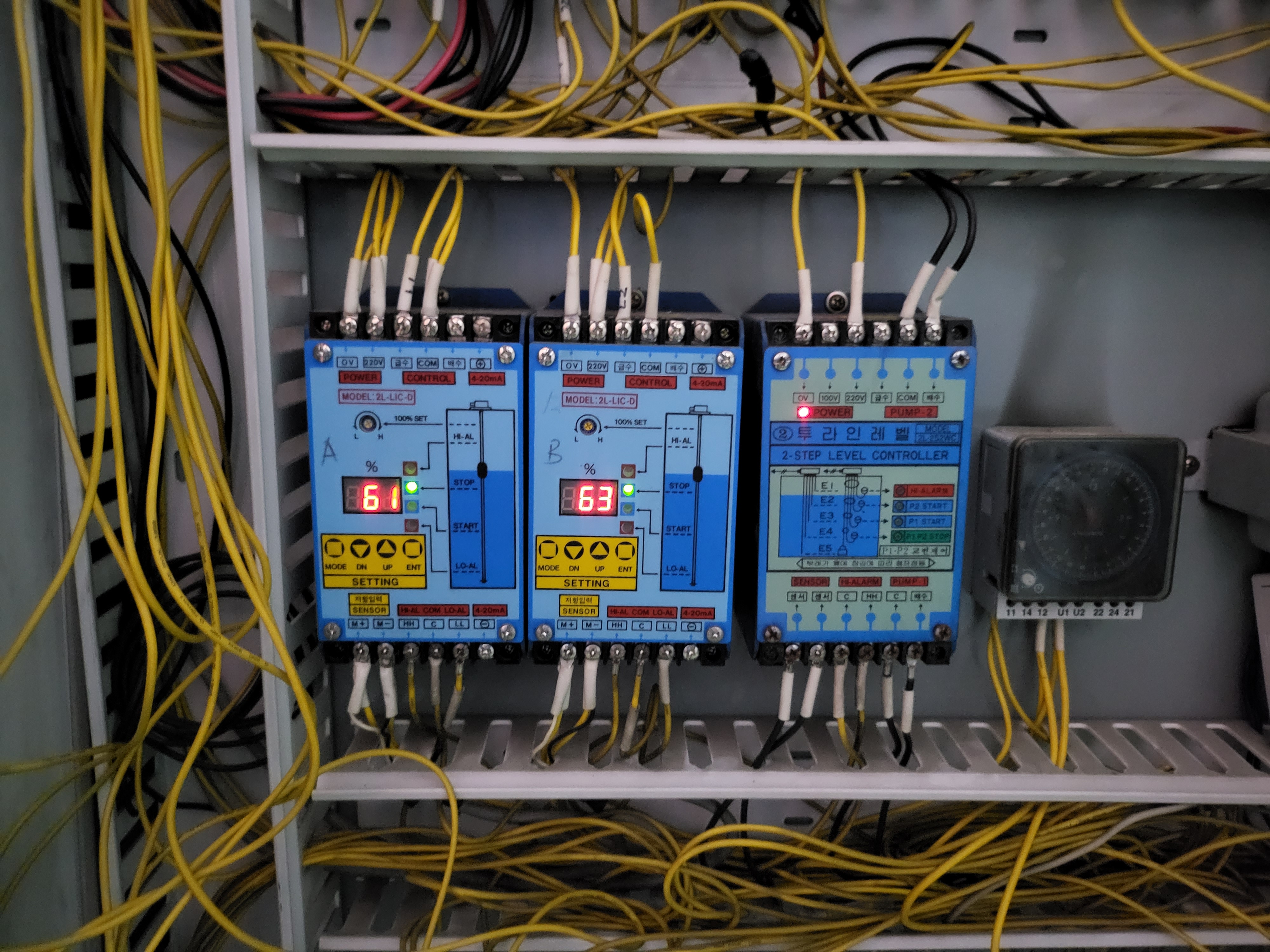

먼저 자동제어 판넬입니다

레벨콘트롤에 수위를 보고 작업시 수위에 따른 물공급에 영향을 받지 않게 조정합니다



투라인 레벨로 구성되어있네요

저희 대승엔지니어링에서는 삼양 정수위밸브 작업시 정수위밸브전자변의 전원선을 항상 짹으로 만들어드려 점검이 용이하도록 해놓습니다

관리자 분께서 궁금해하셔서(자체적으로 여러번 수리했는데 도저히 안된다고 하셔서)

정수위밸브에 대해서 정수위밸브 구조 특징 점검법등을 알려드리면서

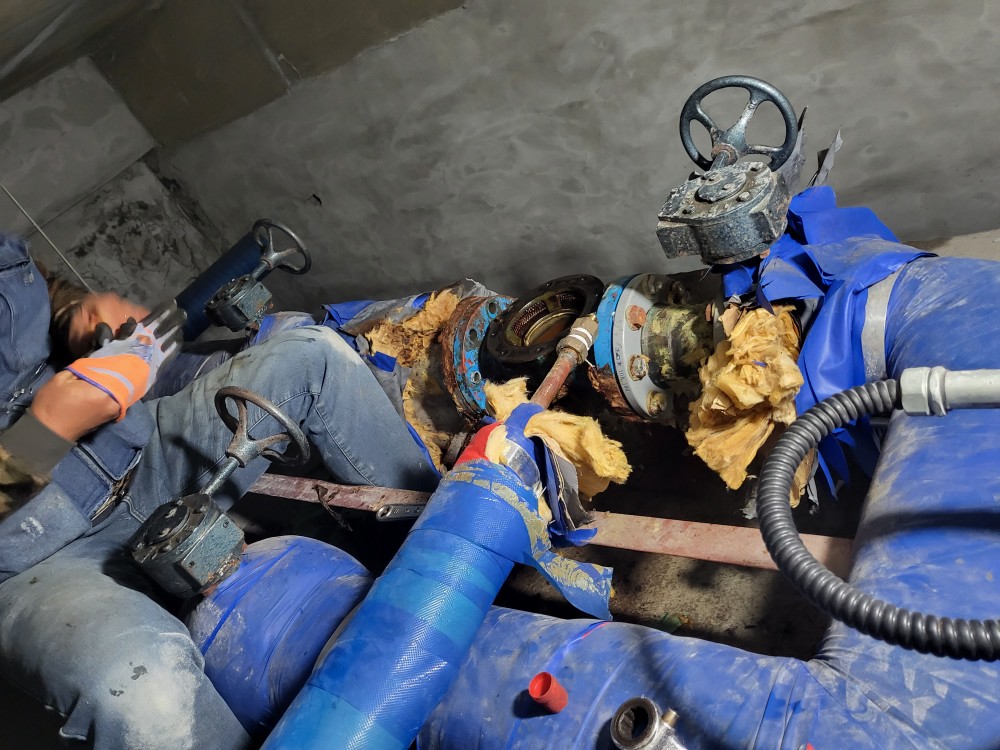

밸브를 배관에서 분해 하기위해 상부케이스부터 분리 했습니다

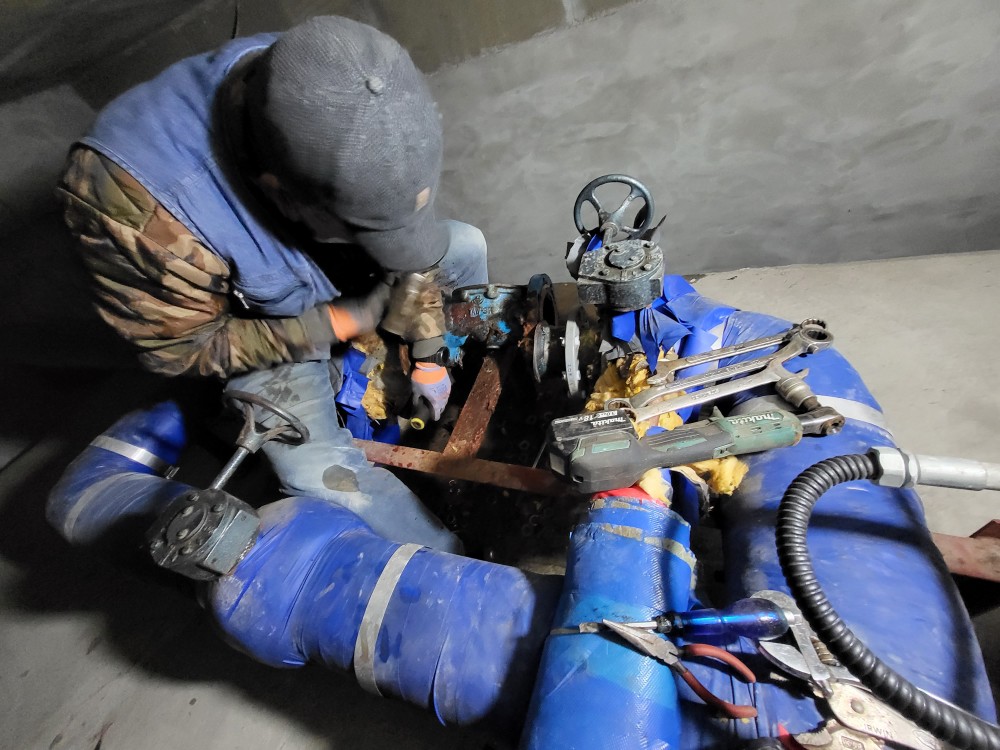

밸브를 분리 하고 있습니다

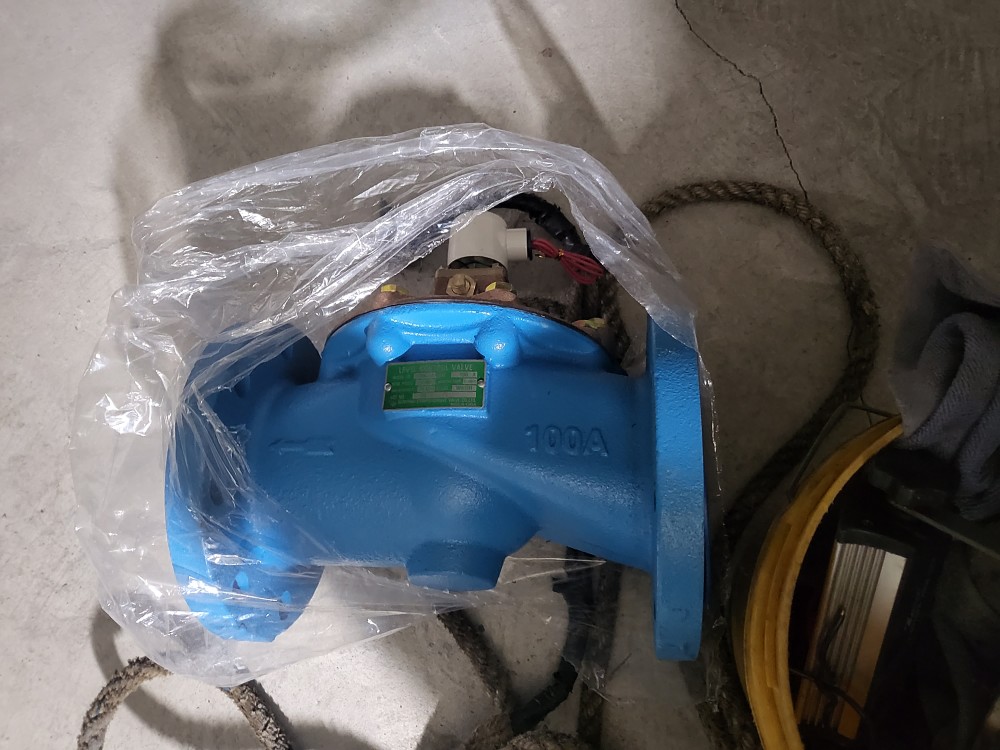

교체 해드릴 신형 YAW-3 100A 삼양레벨콘트롤밸브 신형모델입니다

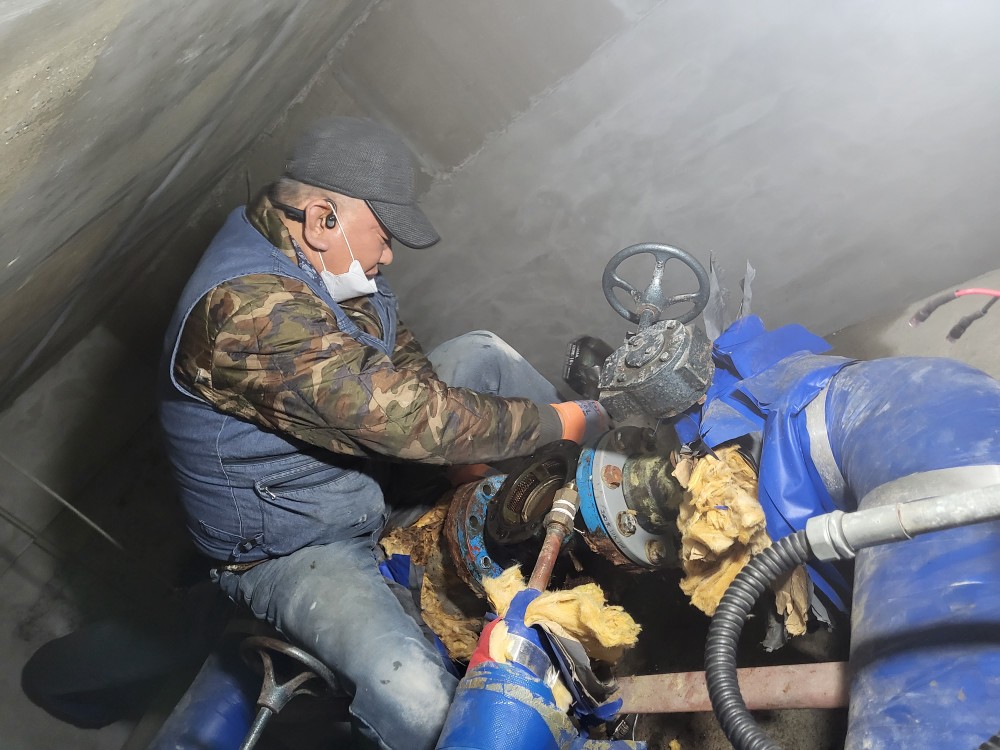

배관에서 밸브 분리중

대부분의 관리자 분들이 스트레이너 내부를 궁금해 하십니다

오랜사용으로도 스트레이너는 거의 이상이 없습니다

이유는 시수 들어오는 계량기쪽에도 스트레이너가 있기때문에 건물 지을때 용접이물질 등이 유일될뿐 거의 깨긋합니다

후렌지및 스트레이너를 정수위밸브와 바로 연결했기때문에 부식을 제거합니다

배관내 이물질 배출을 위해 플러싱작업

신형과 구형이 약간에 모양차이때문에 높낮이가 안맞아

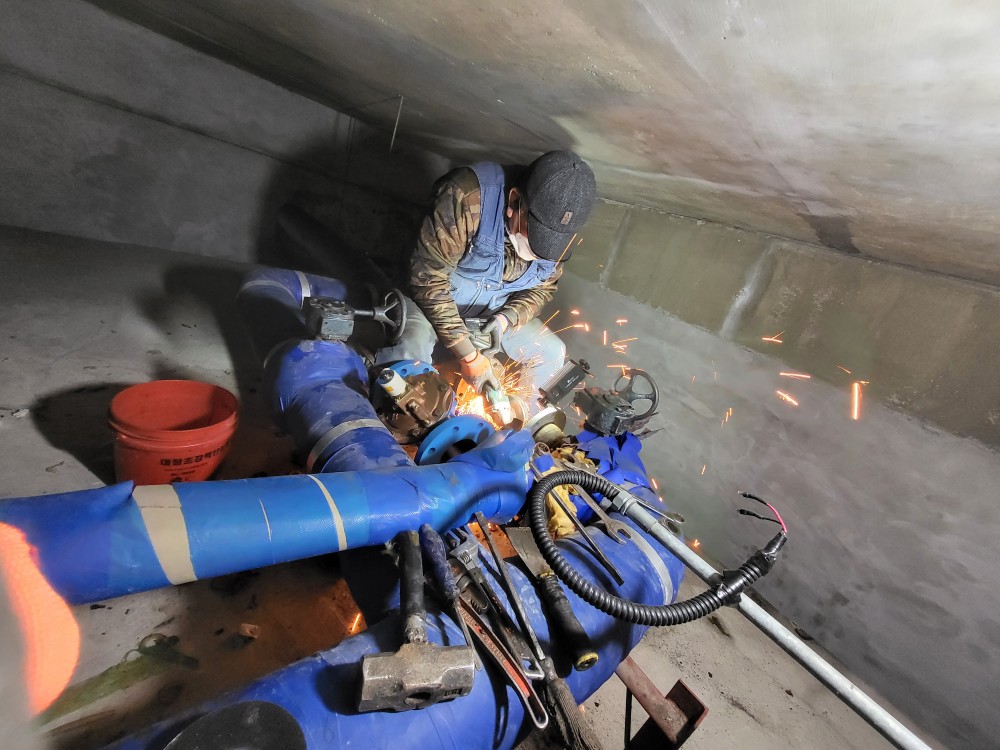

바로 및에 받침대가 방해를 해서 조금 짤라내고 있습니다

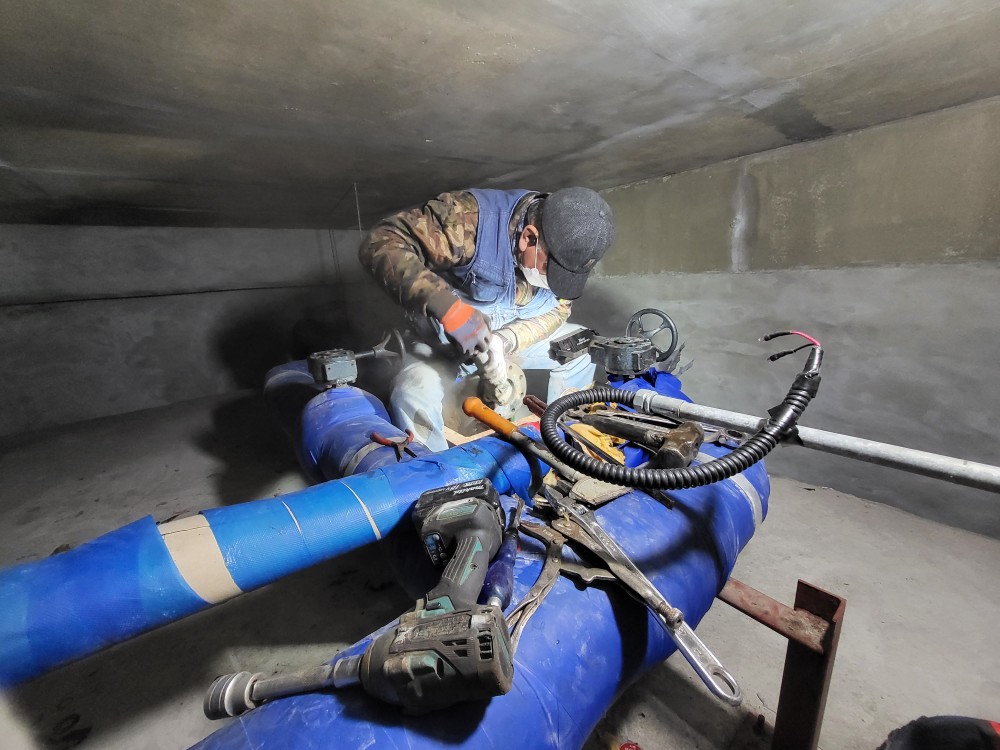

삼양정수위밸브 부착중

오래도록 이상없이 잘 사용된 삼양정수위밸브 YAW-3N 100A 모델입니다

후렌지에 누수없이 다시한번 조여줍니다

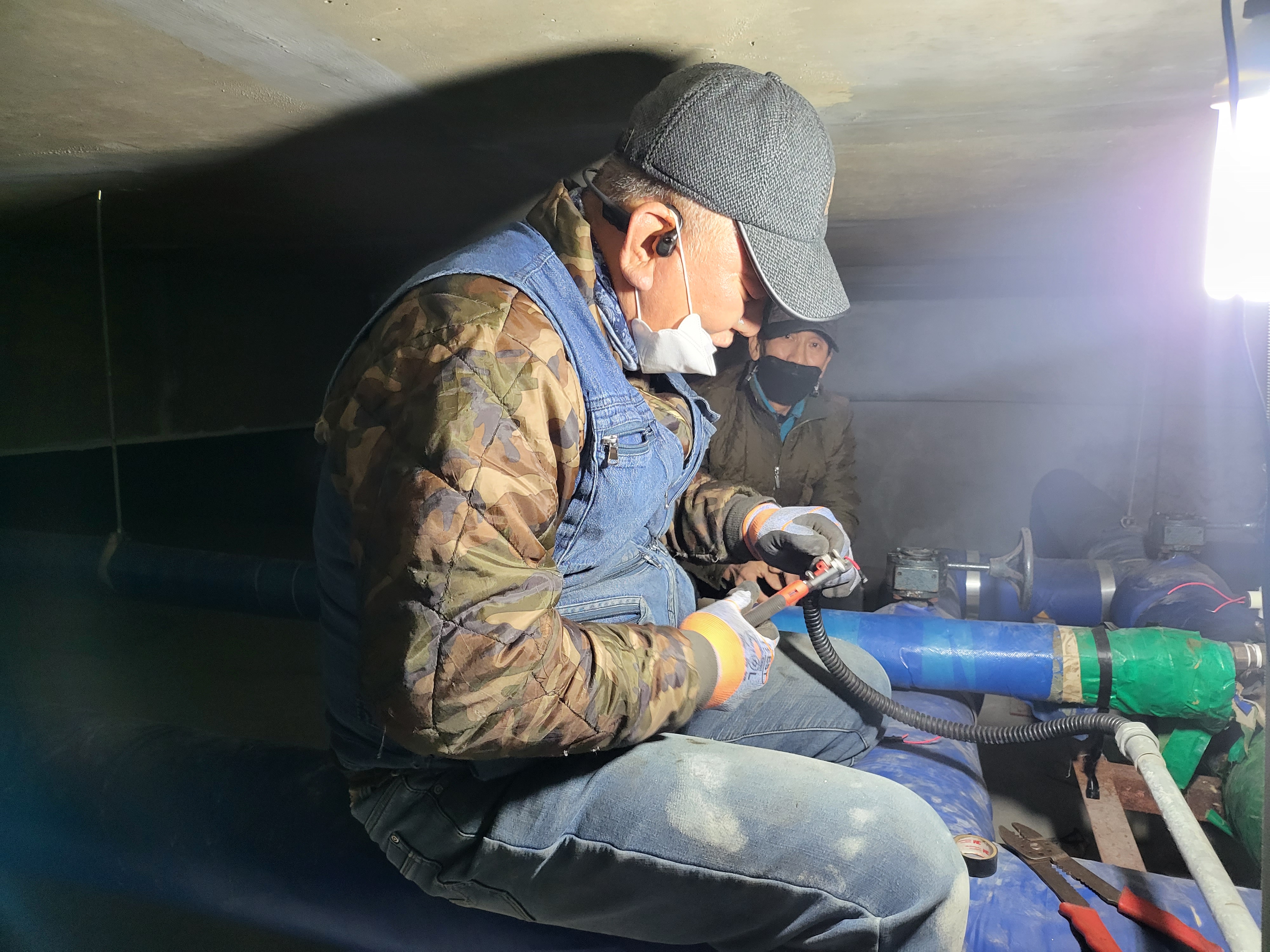

삼양정수위밸브 전자변쪽 전원선도 총알잭으로 만들어 드리고 있습니다

아파트 관리자분께 시운전을 하면서 점검법을 설명드리고 있습니다

누수 확인후 보온완료 시운전완료
