인천광역시 계양구에 있는 모 체육센터 입니다
이번엔 공조기 냉온수 환수관 고무콘넥터 쌍구형 10K100A 오랜사용으로
경화되어 크렉발생및 누수가 있어 긴급교체작업을 원한다고
이렇게 사진과 동영상까지
여기 주무관님은 작업자 입장에서
사진을 꼭 찍어서 현장방문없이 바로 작업이 가능하도록 항상 사진을 잘찍어 보내주십니다
아래 보내온 사진입니다
구경은 10K100A 후렌지를 보니 절연후렌지로 배관이 동관임을 알수있습니다
오랜사용으로 고무콘넥터에 크렉도 가있고 볼트도 상당히 부식도 심합니다
쌍구형고무콘넥터 명판
가장중요한 밸브등 부속 교체시 면간길이 입니다
L 길이라고도 합니다
아래 동영상처럼 문제되는 부분 왜 교체해야하는지 말로 설명이 필요없이
동영상을 보면 바로 알수있죠
보내온 위 사진과 동영상을 보고
바로 자재를 준비 야간작업을 진행하기로 했습니다
공조기라 높이가 좀어준간합니다

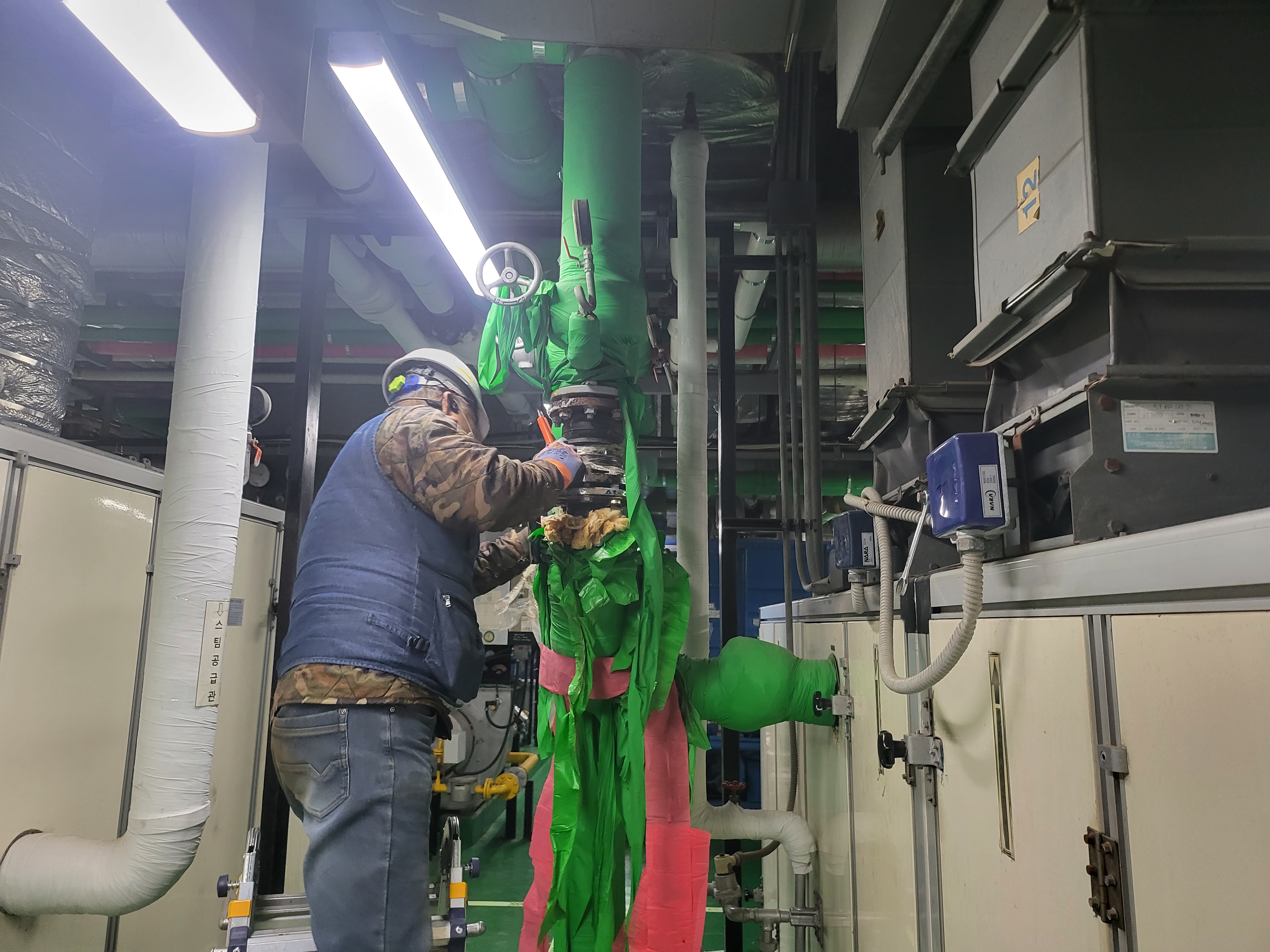

교체 작업을 진행하기위해 보온제를 충분히 제거합니다
볼트 제거후 동간이라 무엇보다도 조심히 고무콘넥터와 동관후렌지 접합부분을 분리해야 합니다
항상 동관으로 되어있는 밸브 와 부품 교체시 긴장이 많이됩니다
조금한 실수라도 동관손상으로 하루 인건비가 아니라 보상비가더들어갑니다
교체전 동관용접후렌지 면의 부식을 제거합니다
상부쪽 후렌지 면도 부식제거 중입니다
깔끔하죠 이래야 누수가 없습니다
교체 해드릴 쌍구형고무콘넥터 10K100A제품과 볼트너트 와샤등입니다
이제 배관에 넣고 열십자로 무한반복 조입니다
조이고 또조이고 고무콘넥터 특성상 한쪽 조이면 한쪽이 또 수축되기때문에
무한반복입니다
요령이란 없습니다
조이고 또조이고 입니다
누수확인후 마님께서 보온중입니다
오늘도 늦었지만 하루가 갔습니다
