서울특별시 강서구에 있는 모 아파트 지하 저수조 정수위밸브 바이패스 라인 쪽 그루브조인트 부분에서 누수가 발생하여
조치 문의가 들어온 곳입니다
그루브조인트란 무용접 배관자재로서 용접을 하지않고 배관을 연결할수있는제품입니다
그루브조인트는 체결할때 피팅류도 그루브피킹을 사용합니다
파이프는 홈가공이되어진 파이프를 사용합니다
장점으로는 용접을 하지 않고 배관을 연결하기때문에 화재위험이 없습니다
시공시간도 매우 단축할수있습니다
유동식과 고정식 제품이 있습니다
내진설계조건 현장에 사용되는제품입니다
이렇게 좋은제품도 사용년수에 따라 보수시 문제점이 발생될수도 있더군요

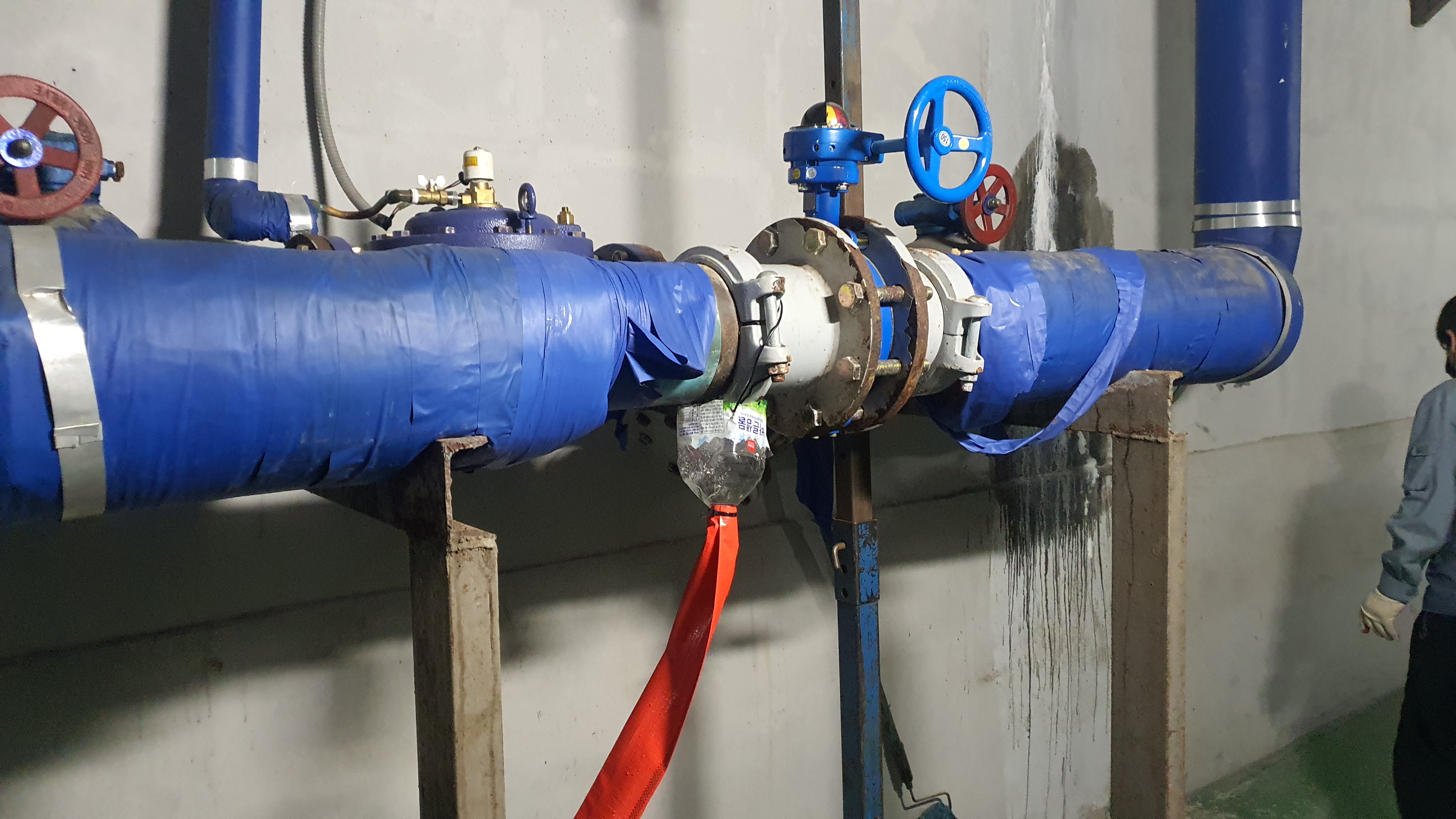

아래 사진처럼 구르브조인트부분에서 누수가 발생합니다
그냥 구르브조인트만 교체 하면 되는줄알았습니다
구경은 150A
구르브조인트를 교체하기위해 시수 계량기쪽 밸브를 잠금니다
저수조 정수위밸브 바이패스 라인입니다
바이패스 라인 기어식 버터플라이 밸브와 연결되어있어 무게도 있고해서 휴대용크레인을 설치했습니다
조심스럽게 누수가 있는 그루브 조인트를 분리합니다
시수쪽 그루브조인트도 분리합니다
어느정도 배관에 있는 물을 배수후 기어식 버터플라이밸브를 배관에서 분리합니다
시수계량기로부터 저수조까지의 거리가 상대해 배관내의 물이 꽤 많습니다
준비해온 그루브조인트 유동형입니다
교체전 그루브조인트 홈가공 되어있는 배관에 부식을 제거합니다
아불싸 부식을 제거하고 보니 기존 그루브조인트 문제가 아니라 오랜사용으로 인한 배관에 부식입니다
더구나 홈가공한부분이 배관이 얇아저 구멍이 생겨서 누수가 있었던것입니다
도저희 기존 그루브조인트로는 해결이 될것 같지 않아

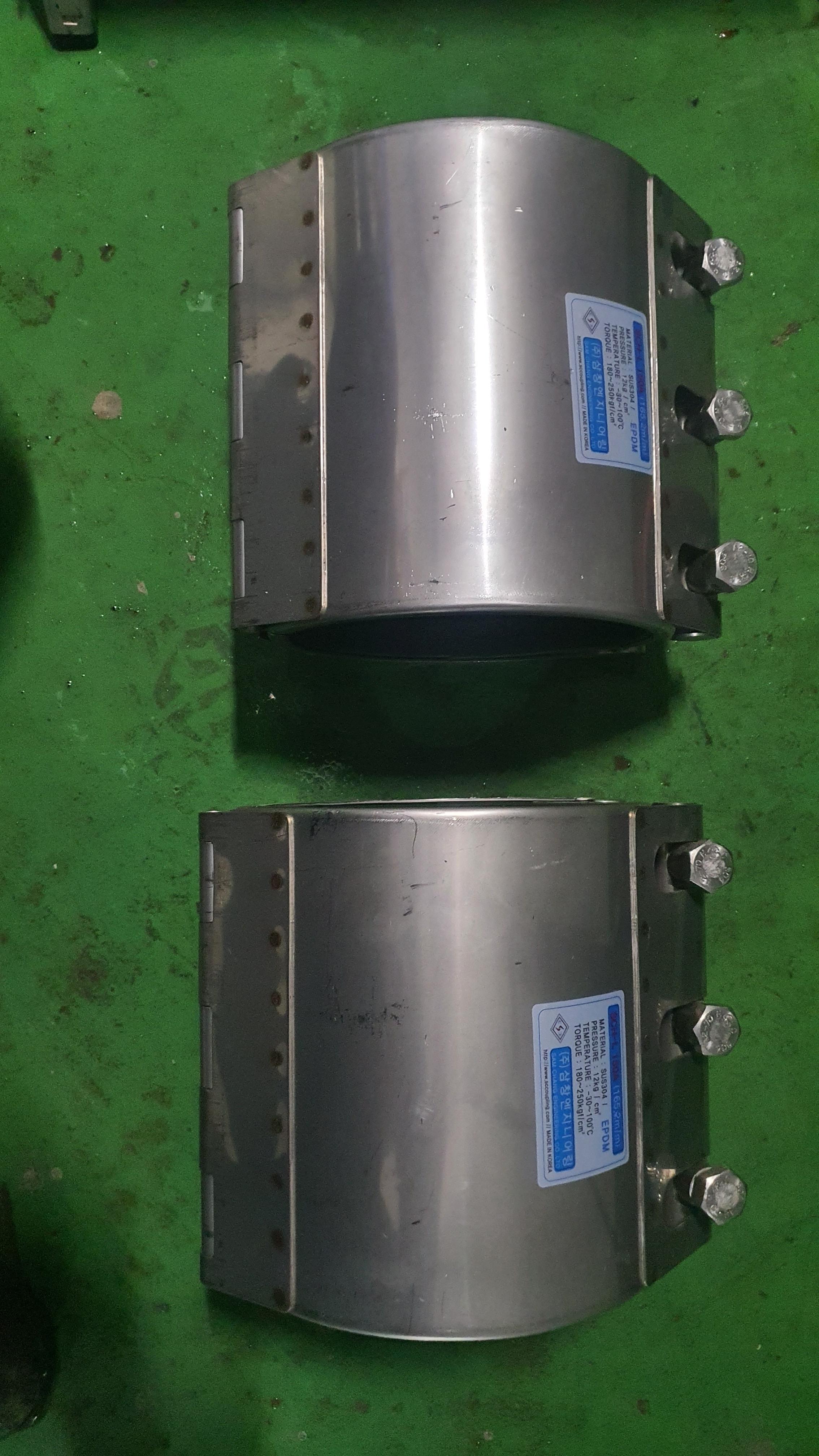

긴급으로 멀티커풀링을 공수해옵니다

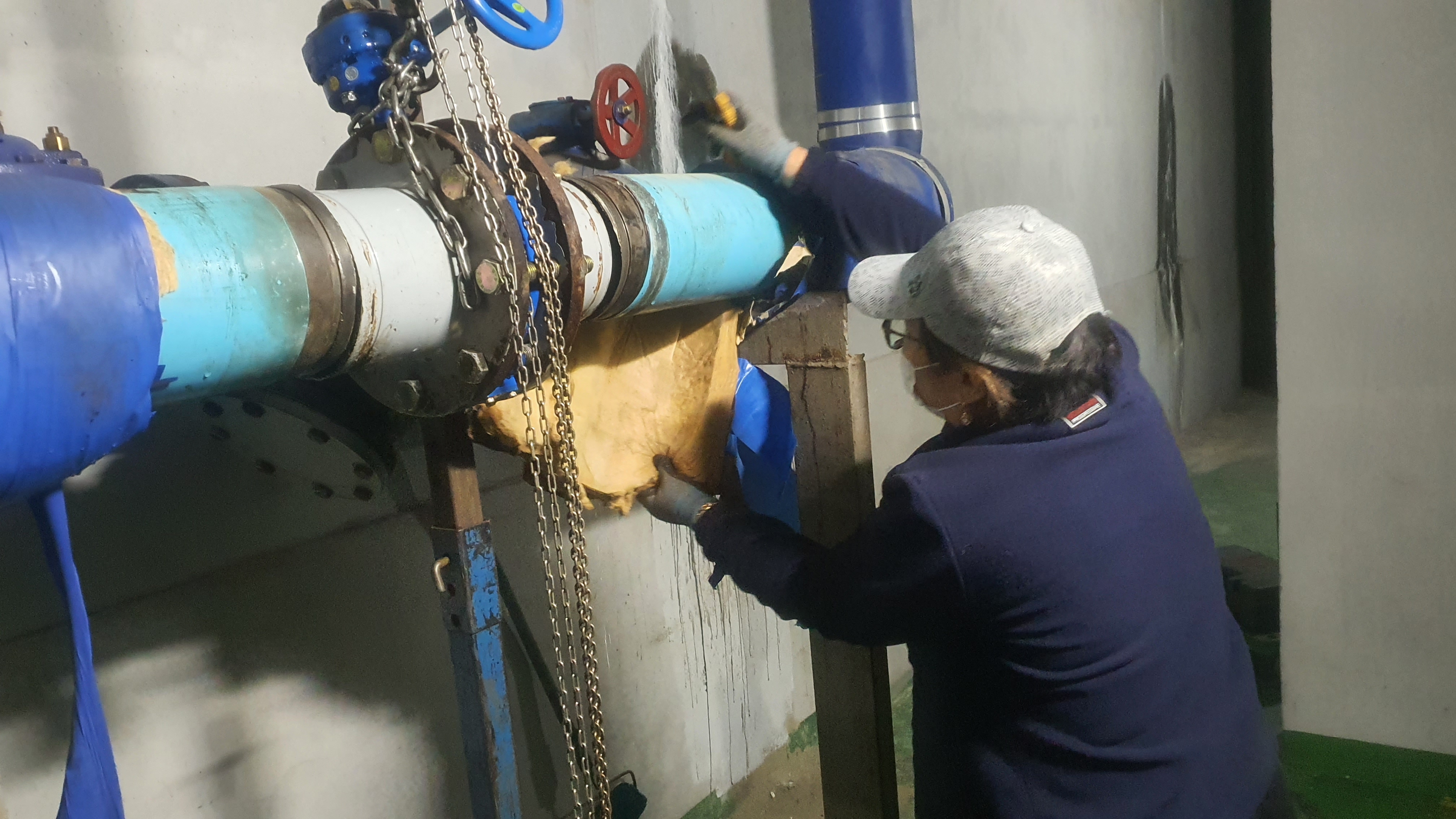

멀티 커풀링을 체결하기 위해 보온제를 충분히 벗낌니다
멀티 커풀링을 여유있게 조립후 배관한쪽으로 밀어 넣습니다
근데 여기서 문제가 발생합니다
구경150A 배관에서 모두 그루브조인트로 연결되고 더구나 정수위밸브 바이패스배관이다 보니
시수계량기를 열었더니 수압에 의해 배관이 밀려납니다 다행히 누수는 없었지만 수압에 터지면 이건 난리는 난리가 아닐겁니다
결국 다시 물을 빼기로합니다
결국 시수가 들어오는쪽은 그루브조인트로
저수조쪽은 멀티카플링으로 마감합니다
여기서 문제점은 오래된 배관의 그루브조인트 방식은 누수시 그루브조인트 문제가 아니라 배관 부식발생으로 누수가 있을수있다는점입니다
보수시 그루브조인트교체가 아니라 배관을 다시 용접하던지 해야할것 같습니다
항상 느끼는 점이지만 기계와 설비는 설치한 위치 건물 여건에 따라 똑같을순없고
적용방법또 때와 장소 여건에 따라 틀려질수도 있다는걸 다시한번 느낌니다
