경기도 오산시에 있는 모 도서관 건물 냉수순환펌프 입니다
담당자 분께서 소개 받으셨다고 연락을 주셨습니다
냉수순환펌프로 사용하고 있는 펌프가 운전을 시키면 1분도 안되서 TRIP(트립)램프가 점등되고 펌프가 꺼딘다고합니다
다른 업체에서 점검을 받았지만 정확한 원인을 밝혀내지 못한상태라 합니다
방문하여 점검을 해보니 운전 암페어가 정격전류를 넘어서 운전되어 콰부하 트립으로 판단됩니다
아전펌프로 인라인펌프입니다
냉수순환펌프로 사용중입니다
사용 모터 동력은15마력입니다
신품교체를 할려면 요즘 나오는 펌프와 디멘션(DIMENSION)이 틀려 배관을 수정해야할수도 있습니다
모터 명판 11KW 15마력4극 입니다

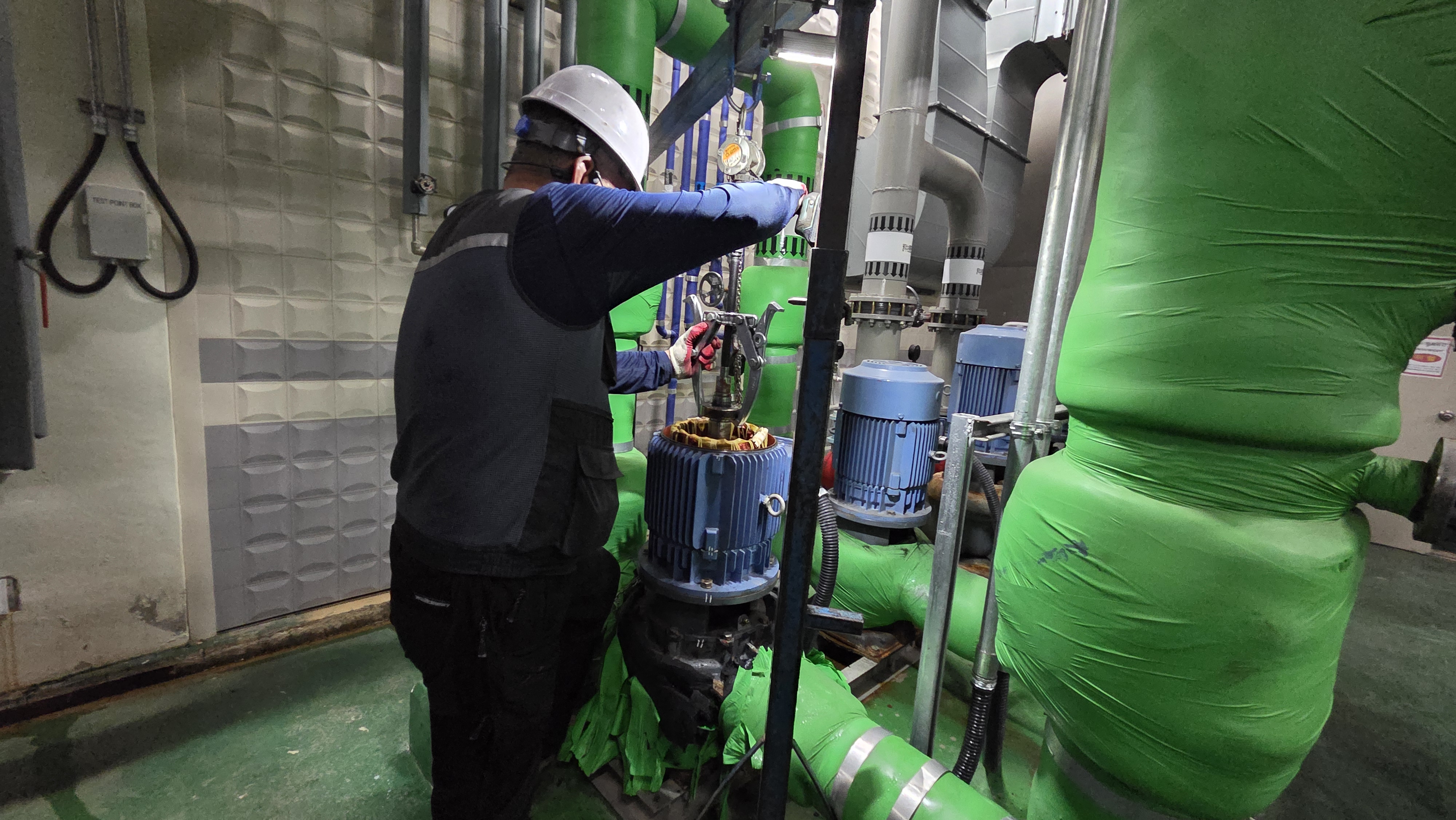

먼저 MCC반 전원을 차단합니다
펌프 분리를 위해 보온제를 제거중입니다
모터 반부하측 베어링제거중
모터 반부하측베어링 교체 삽입중 전용툴사용
휴대용크레인을 설치하고 펌프케이싱에서 모터와 임페라를 분리중입니다
임페라 분리 후 메카니칼씰
모터 브라켓 분리후
모터 부하측 베어링 하우징 분리후
모터 부하측베어링 분리중
모터 부하측베어링 NTN LL C3급으로 교체
반출후 메카니칼씰 고정자부분 사이즈 측정
35￠ 아전인라인펌프 정품메카니칼씰
라바벨로즈타입
임페라가 펌프케이싱부분과 마찰흔적이 보임
저양정운전이 의심되어 임페라 컷팅
펌프 반출후 점검및 조치후 반입 현장에서
메카니칼씰 교체
임페라 조립
인라인펌프 조립후 누수확인
시운전 메카니칼씰 부분 누수 확인 양호 시운전시 운전암페어 정격전류이하로 유지 진동소음 좋음
