서울특별시 성동구에 있는 모 아파트 고가수조 정수위밸브 안닫힘과 급수시 심한소음으로 인한
긴급정수위밸브 교체작업입니다
기존 영동정수위밸브 YWS-1080 모델에서 삼양정수위밸브 YAW-3 80A로 교체 작업입니다
고가수조 레벨콘트롤러 LCF-4P 에 수위를 조절하여 ON램프가 점등되게 하였습니다
이때 고가수조 급수펌프는 가동이되고 레벨콘트롤러에 ON램프가 점등되어있는 고가수조에 정수위밸브는 열려 고가수조에 저수조물이 급수펌프를 통해 공급됩니다
이때 체크해야할 포인트입니다
레벨콘트롤러의 ON램프가 점등되고 급수펌프가 가동되었을때 정수위밸브 솔레노이드밸브의 전원선을 차단하면 정상적인 범위는 5~15초 사이 쉬~~~~~~윅 소리와 함께 닫히는게 정상입니다
30초 1분이 넘어도 안닫힌다면 정수위밸브 이상으로 보시면됩니다
꼭 급수펌프를 가동시키고 점검하고자하는 고가수조의 솔레노이드밸브 전원만 차단해야합니다
자동제어판넬을 끄면 수위에 따라 급수펌프가 정지될수있습니다
이부분을 많이 헷갈려하시며
고가수조 정수위밸브가 됐다 안됐다 한다고 하시는 문의가 많습니다
다시말해서 지하 저수조는 시수에 항상 수압이걸려있어 정수위밸브가 안닫힐경우 고수위경보 저수조 물넘침이 발생하지만
고가수조경우 급수펌프가 가동되어야지만 수압이 발생하기때문에 꼭 급수펌프를 가동시키고 점검층에 솔레노이드전원선만 분리해야 정확한 점검이 됩니다

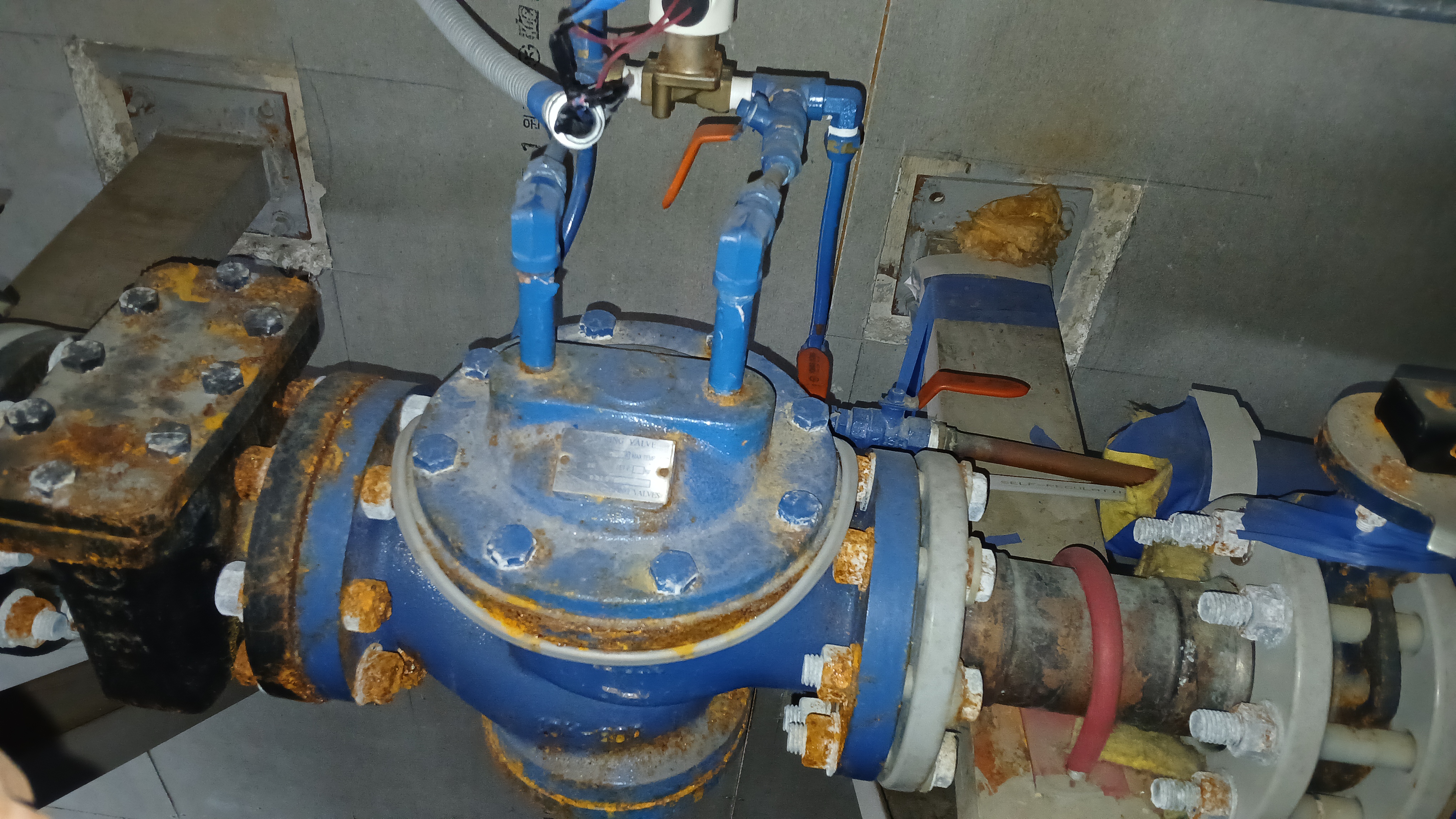

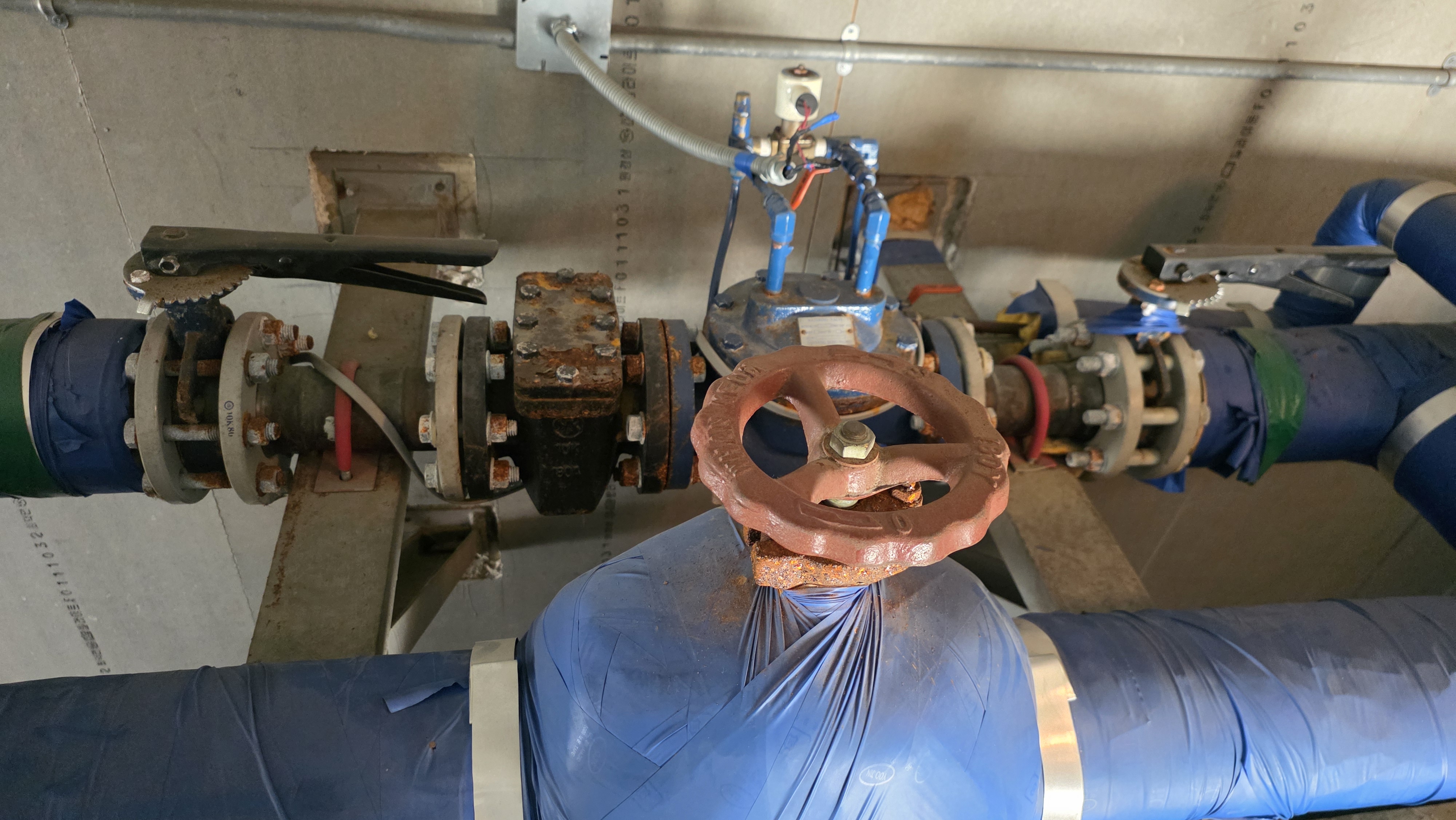

관리과장님이 현장 고가수조 영동정수위밸브 YWS-1080 모델 사진을 보내주셨습니다
영동에이스 워터링밸브 명판

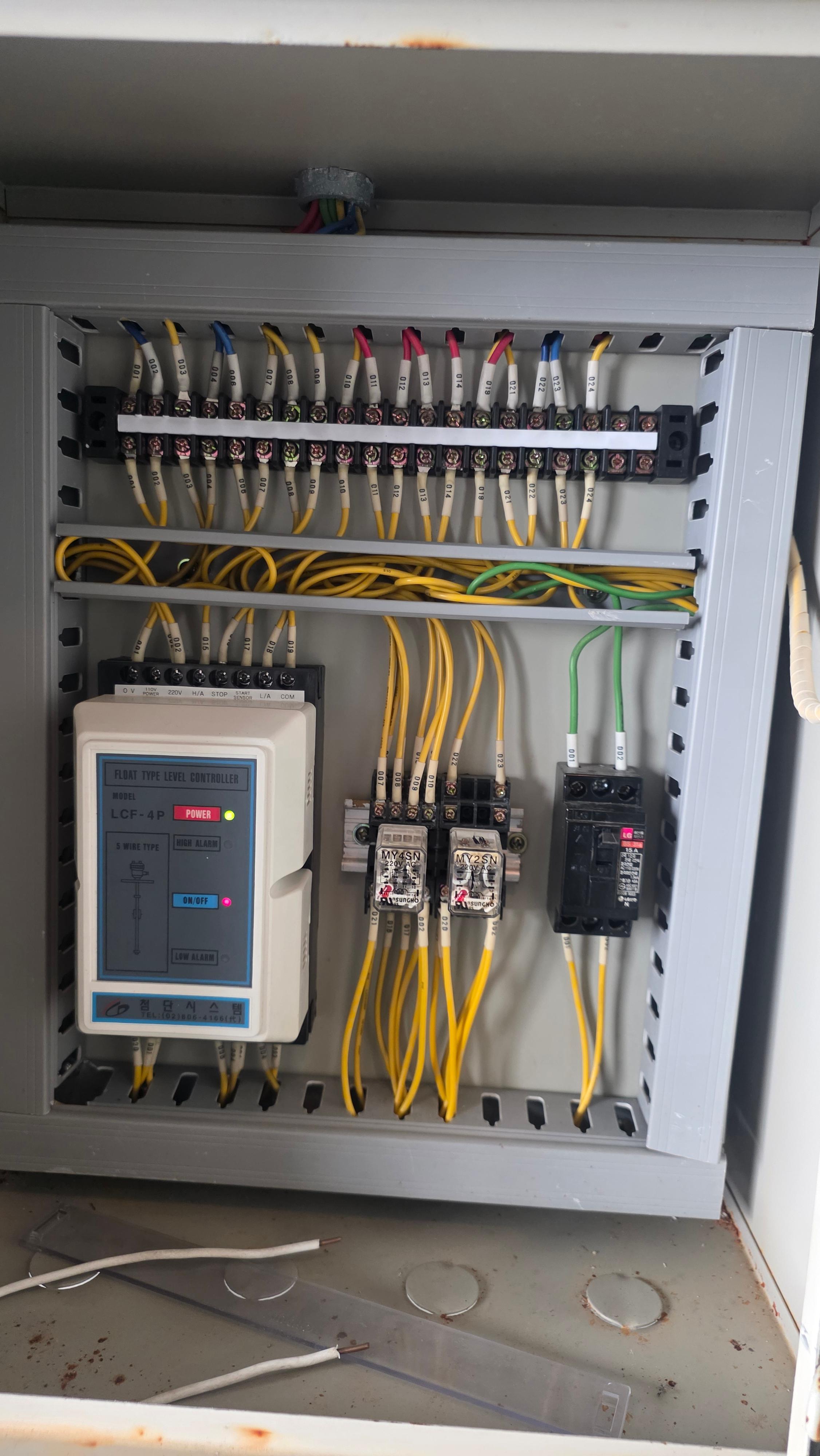

고가수조 레벨콘트롤러는 LCF-4P 첨단시스템 제품입니다
고가수조로 교체할 밸브와 공구를 올립니다

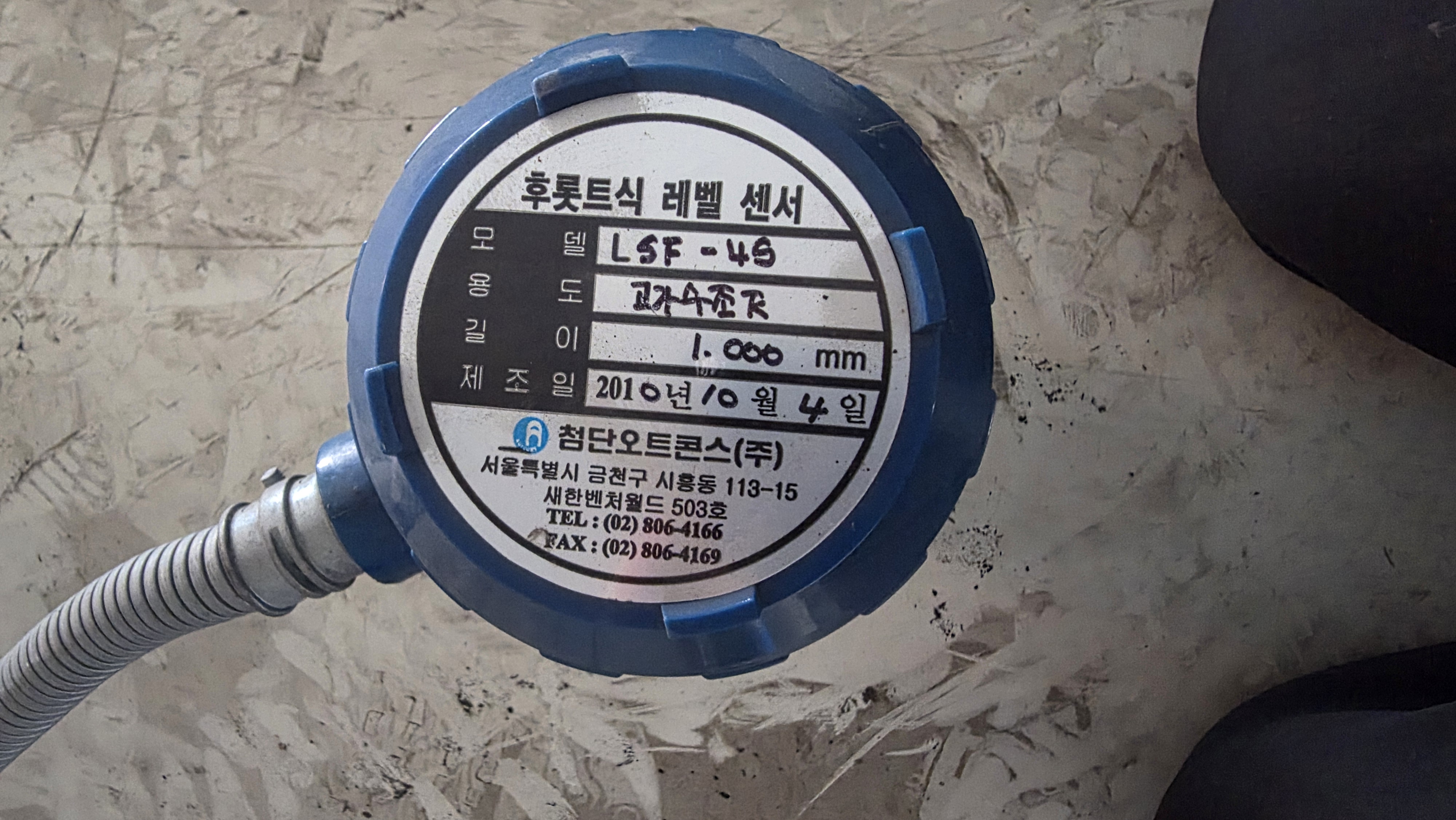

고가수조레벨센서는 후롯트식 레벨센서입니다
첨단오트콘스제품입니다
총길이 1000mm에 내부에 저수위 스타트 정지 고수위점이 지정되어있습니다
YWS-1080 영동정수위밸브입니다
10K80A 구경으로 생각하시면됩니다

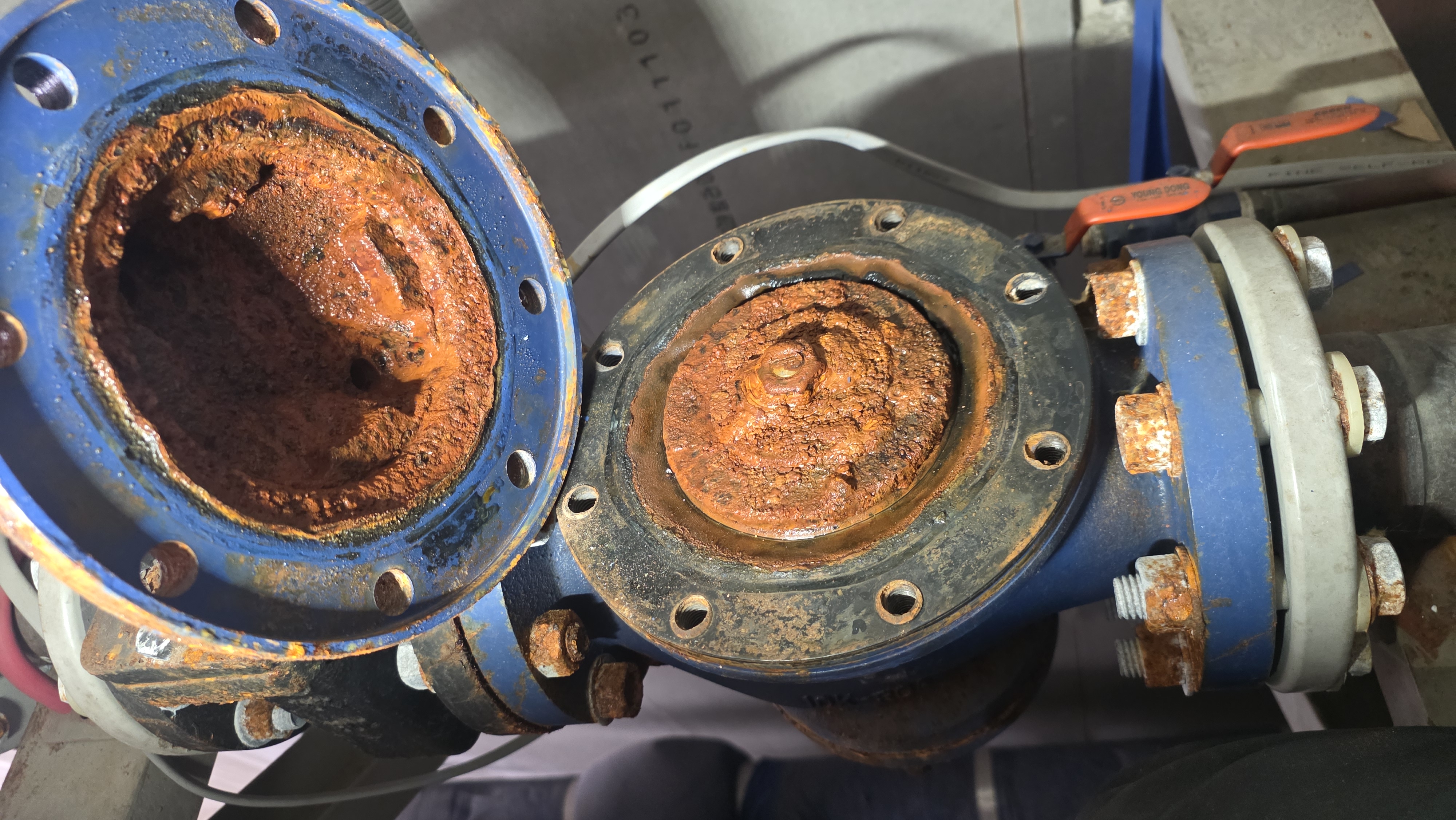

오랜사용으로 상부카바를 벗끼자 부식이 상당합니다
다이아후램에 아주 작은 구멍이 생겼습니다
이경우 다이아후램이 완전히 찢어지면 밸브자체자 구조상 안열리지만
미세한 구멍일 경우 크기에 따라 진동이 발생할수있습니다
이유는 다이아후램을 바탕으로 상부와 하부로 나눠지는데 상부압력이 불안정하다보면
정수위밸브가 열렸다 닫혔다 반복할수있습니다
감압변을 오래사용하다 보면 벨소리처럼 진동이 생길수있는데
이부분과 비슷한경우입니다

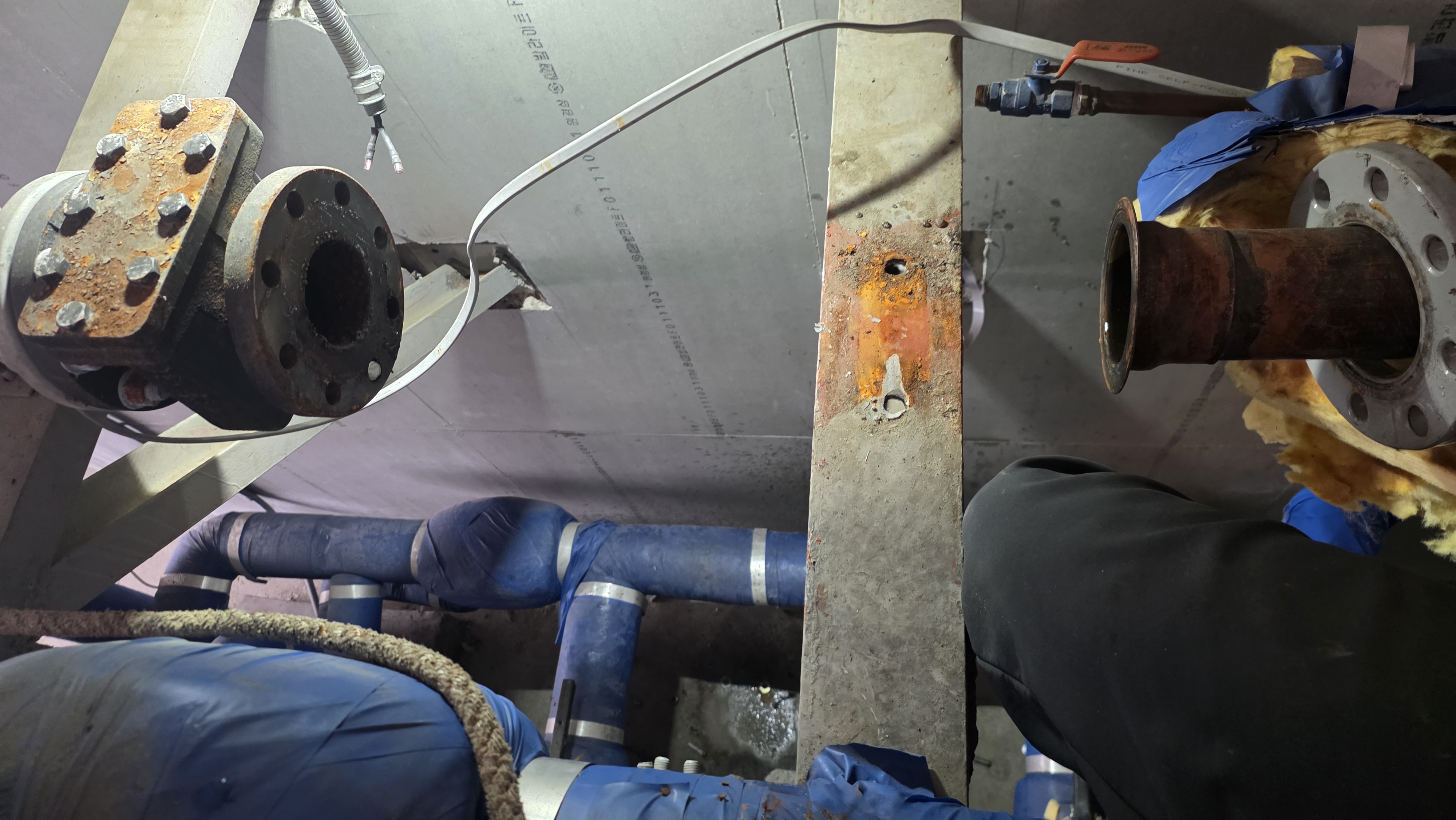

영동정수위밸브를 배관에서 분리합니다

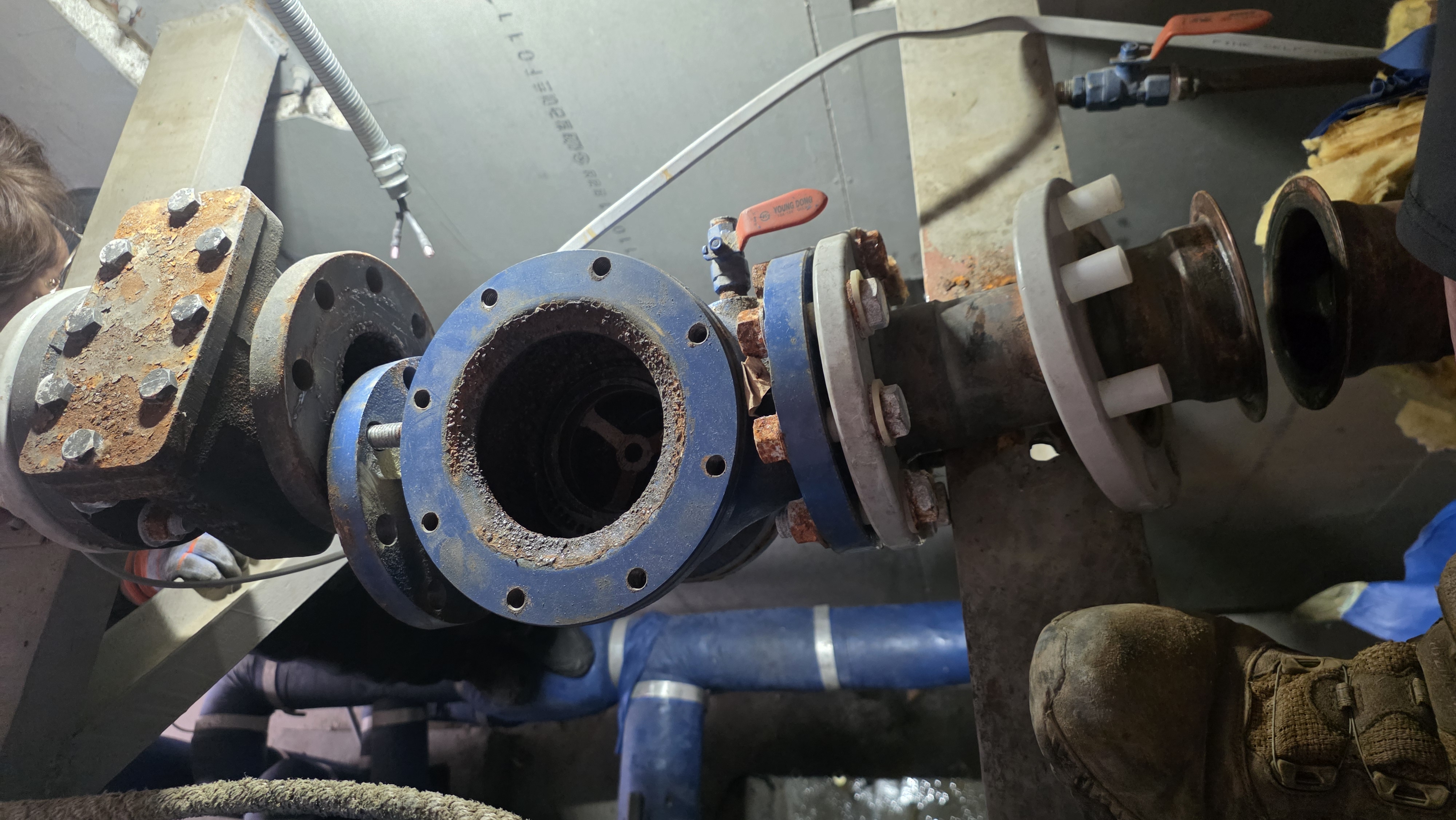

영동정수위밸브제거
삼양레벨콘트롤밸브 YAW-3 80A를 교체 완료했습니다
