경기도 부천시 에 있는 모 프라자 건물입니다
관리소장님으로부터 기계실집수정 점검문의를 받고 방문후 점검조치를 하였습니다
우선 모든게 20년 이상되었습니다
그동안 오뚜기센서등도 몇번 교체 작업을 진행하였습니다
이번엔 기존 대한센서 DLC-4U-M-2W 레벨콘트롤러에 A접점 오뚜기센서와 홀더에 컨버터 연결타입에서
첨단오트 콘스 Autcons401 레벨콘트롤러에 저항타입오뚜기센서를 사용해서 그냥 연결만 해주면 인식해주는 오뚜기식 레벨홀더 LQ-401 를 사용했습니다
이유는 Autcns401 레벨콘트롤러경우 11핀 소켓타입으로 추후 이상시 구매후 레벨콘트롤러를 교체만 하며노딥니다
또 오뚜기 센서 경우 저항타입으로 높이만 정해주면 저항에 따라 집수정수중펌프 두대가 교번순차운전을 합니다
대한센서 오뚜기센서 4개 이용 수중펌프 두대 순차 교번운전 컨트롤러
첨단오트콘스 11핀 소켓을 사용하는 Autcons401모델로 결선변경
추후 콘트롤러 이상시 소켓타입으로 사용자가 직접구매해서 교체가 가능합니다
기존 A접점 오뚜기를 사용하고있는 대한센서 오뚜기센서 입니다
단점은 홀더내부 컨버터에 오뚜기 높이에 따른 결선을 해야합니다
예전엔 20년 전쯤엔 모든 회사가 거의 이방식을 사용했습니다
장점은 a접점오뚜기 사용 공통으로 사용가능 단점은 결선 어려움 입니다
지금은 대부분의 레벨회사들이 자기 회사만의 고유저항타입 오뚜기센서를 사용합니다
장점 결선이 편하다
단점 꼭 그회사 제품만 사용가능
집수정깊이 측정

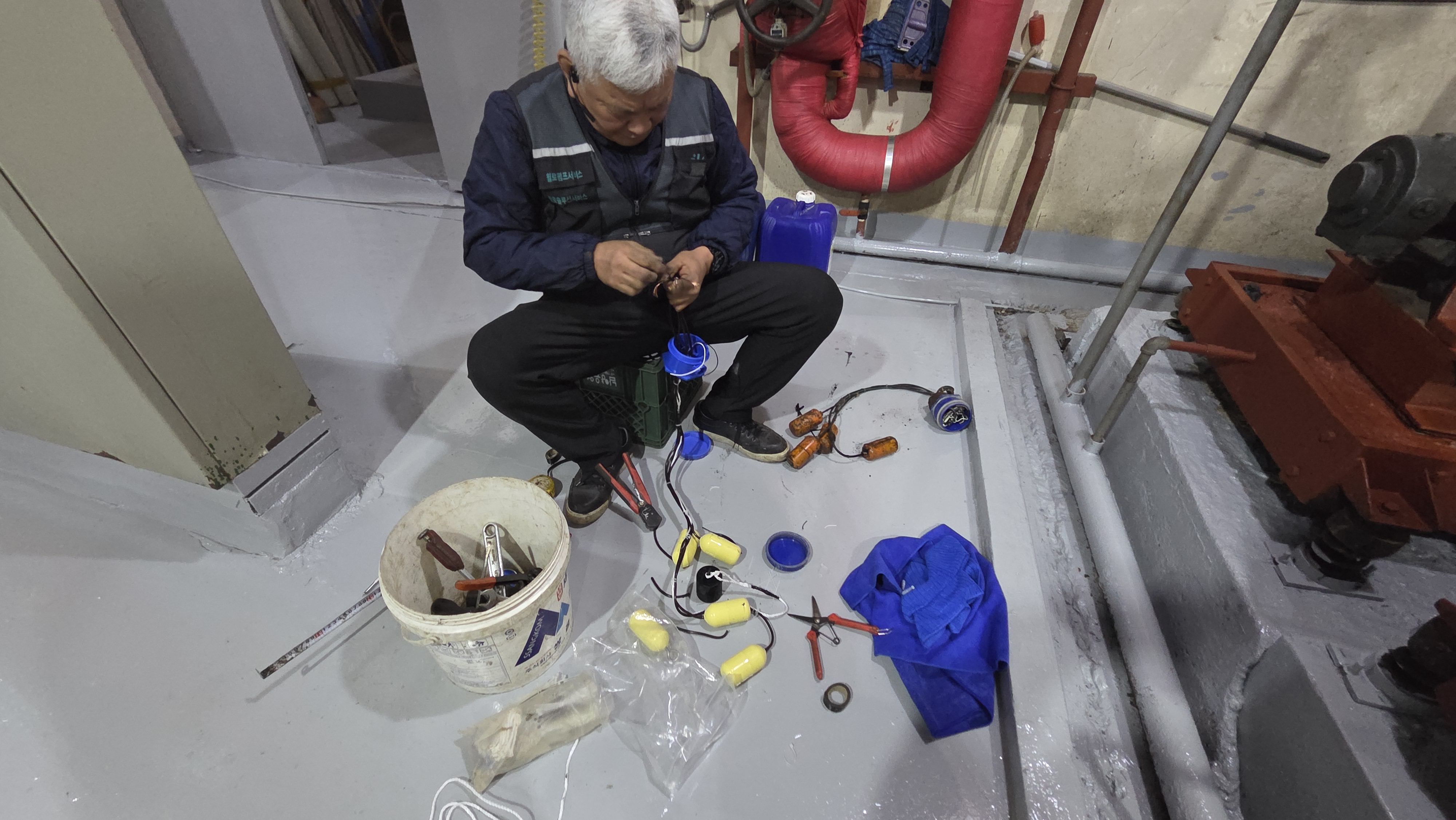

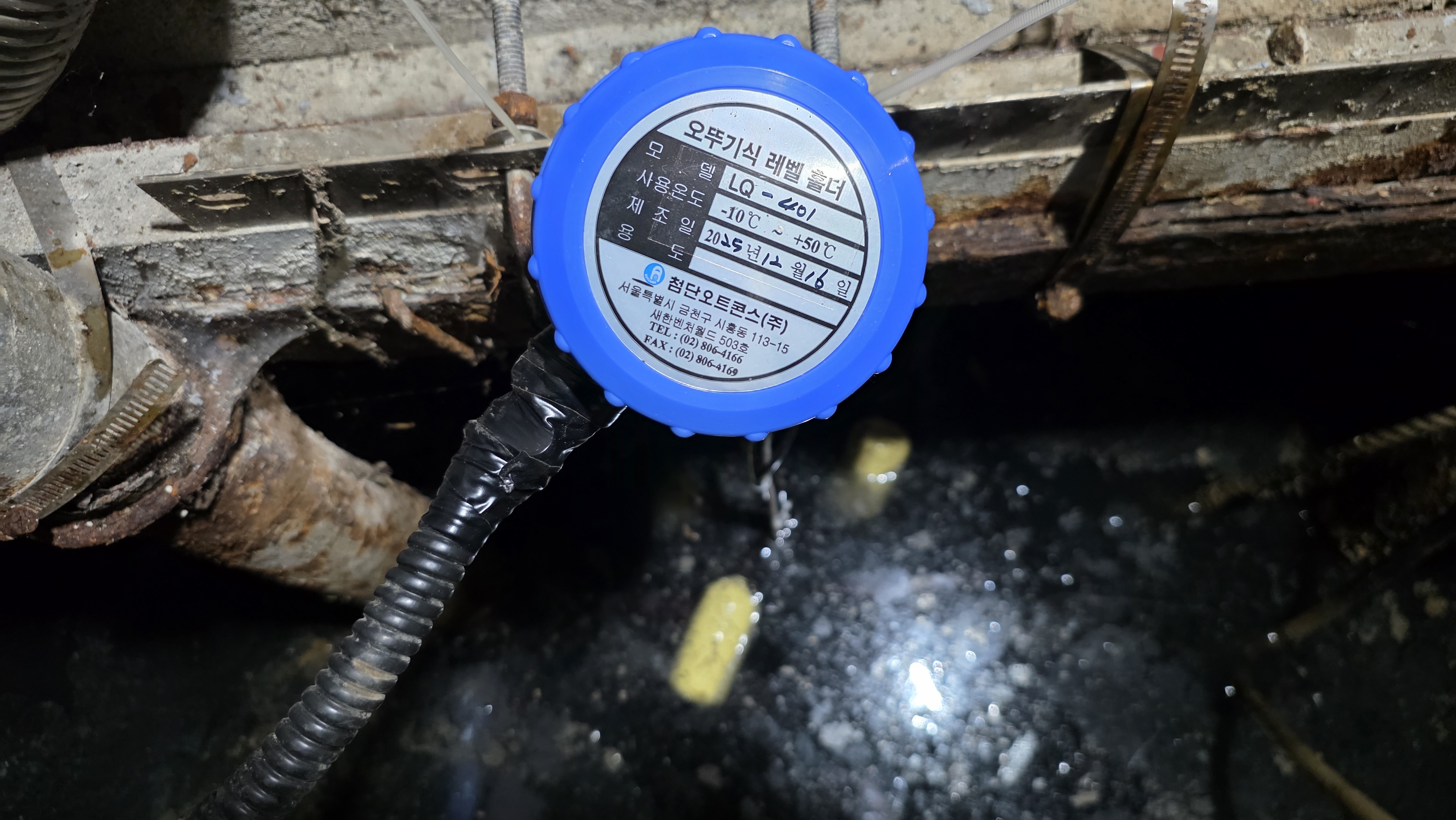

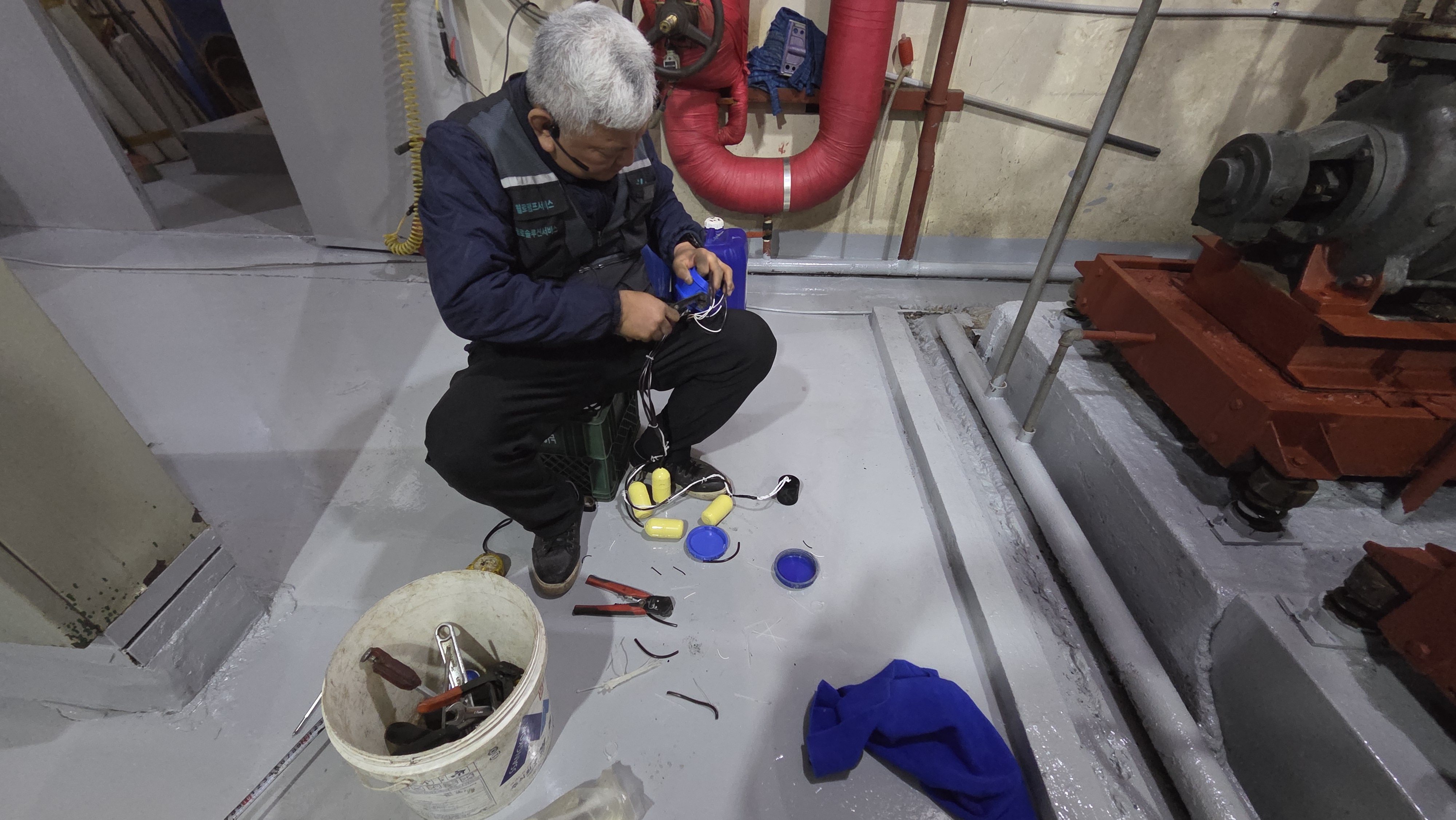

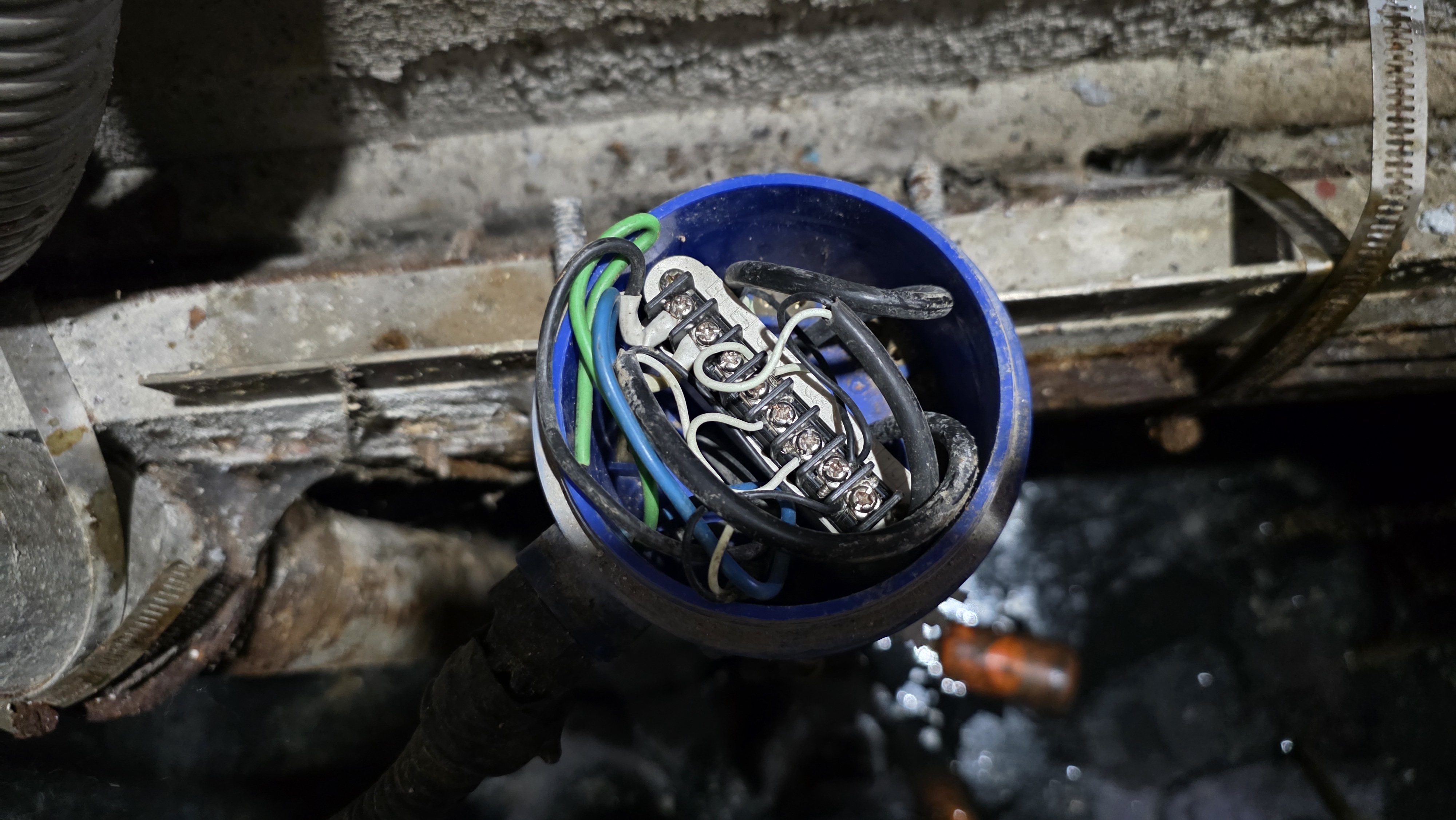

첨단오트콘스 LQ-401 오뚜기식 레벨홀더에 저항타입오뚜기 결선중 별다른건 없고 같은색끼리 결선만 해주면됩니다

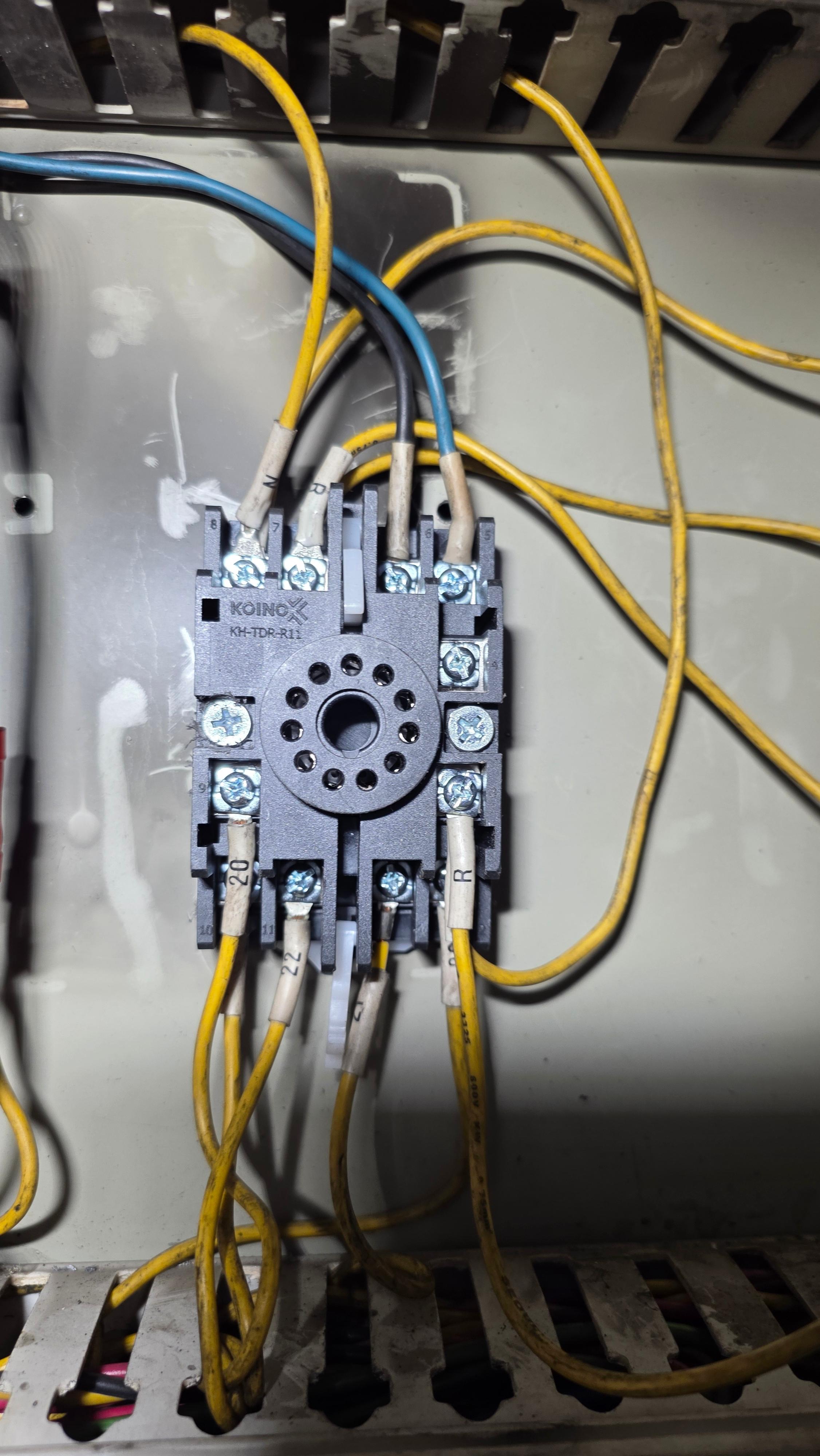

미리 결선한 11핀소켓에 Autcons401을 끼우기만 하면됩니다

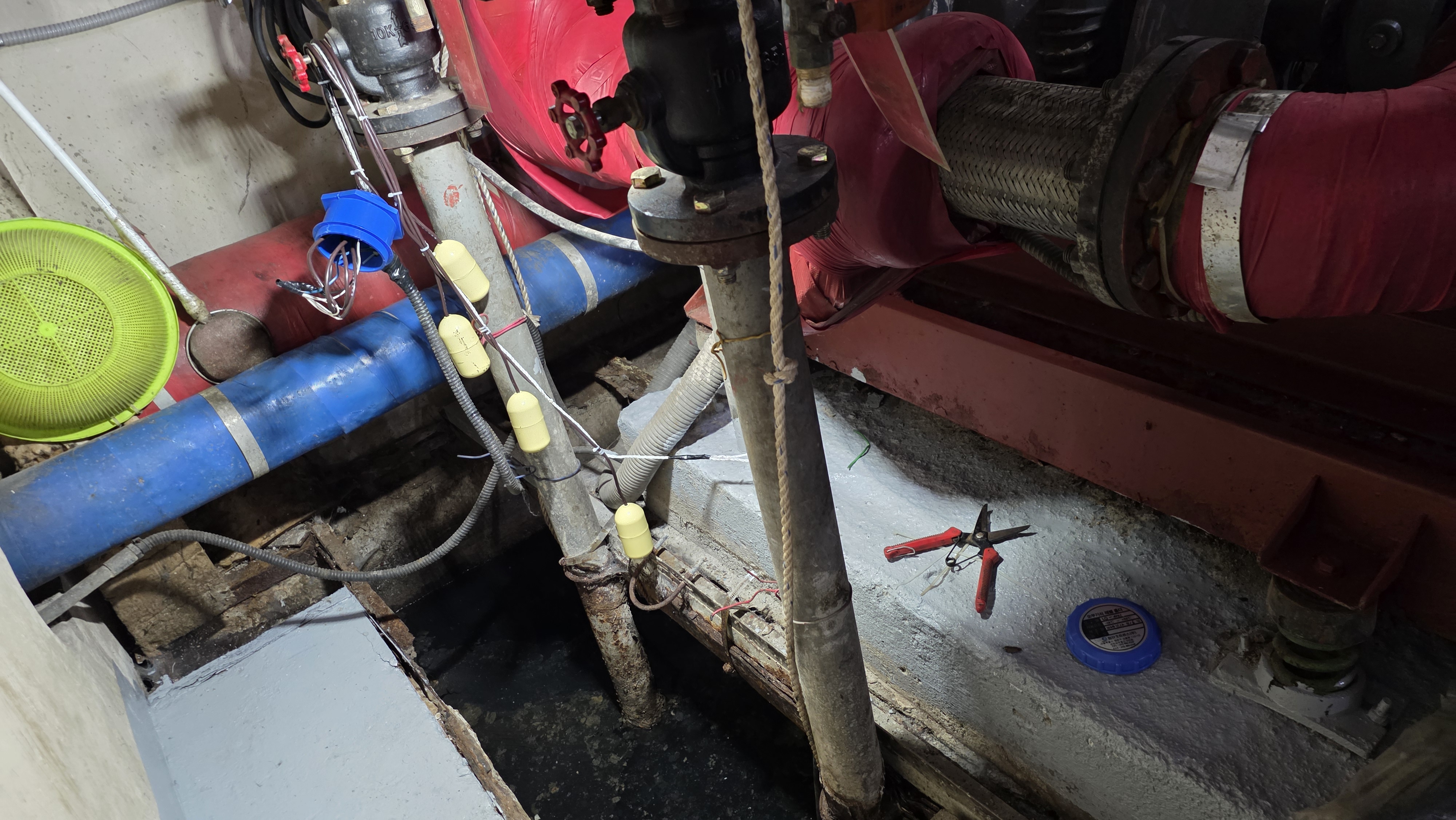

오뚜기를 하나 하나 들어 시운전 테스트중

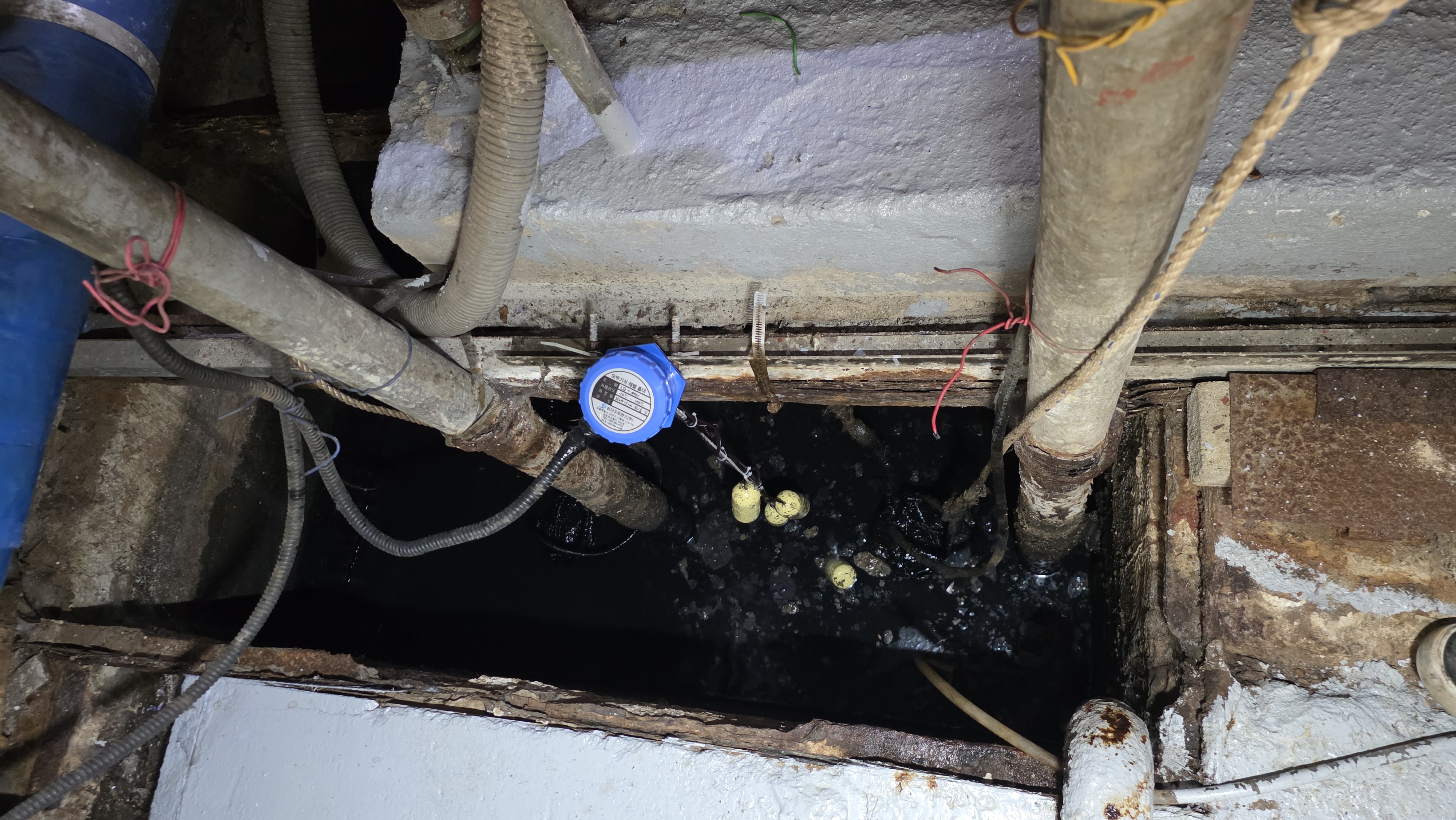

시운전완료 기계실집수정위에 고정시켰습니다

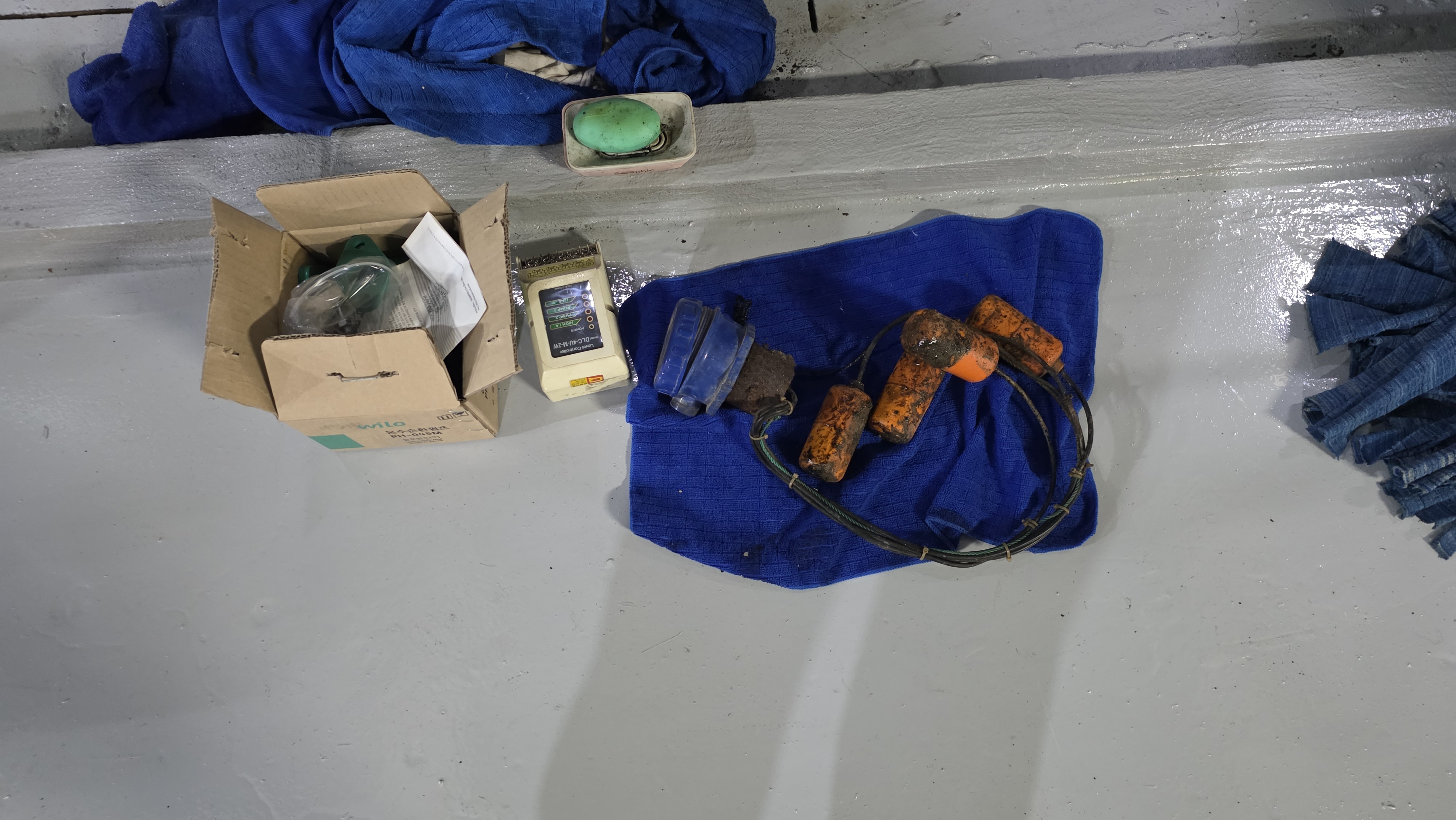

교체 부품
각종밸브 각종센서 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
첨단오트콘스 공식대리점 공식서비스파트너
(Level Controller & Level Sensor 전문 Maker 전문업체)
