영종도에 모 항공물류창고 지하 저수조 집수정에 이은 우수조 자동제어 작업입니다

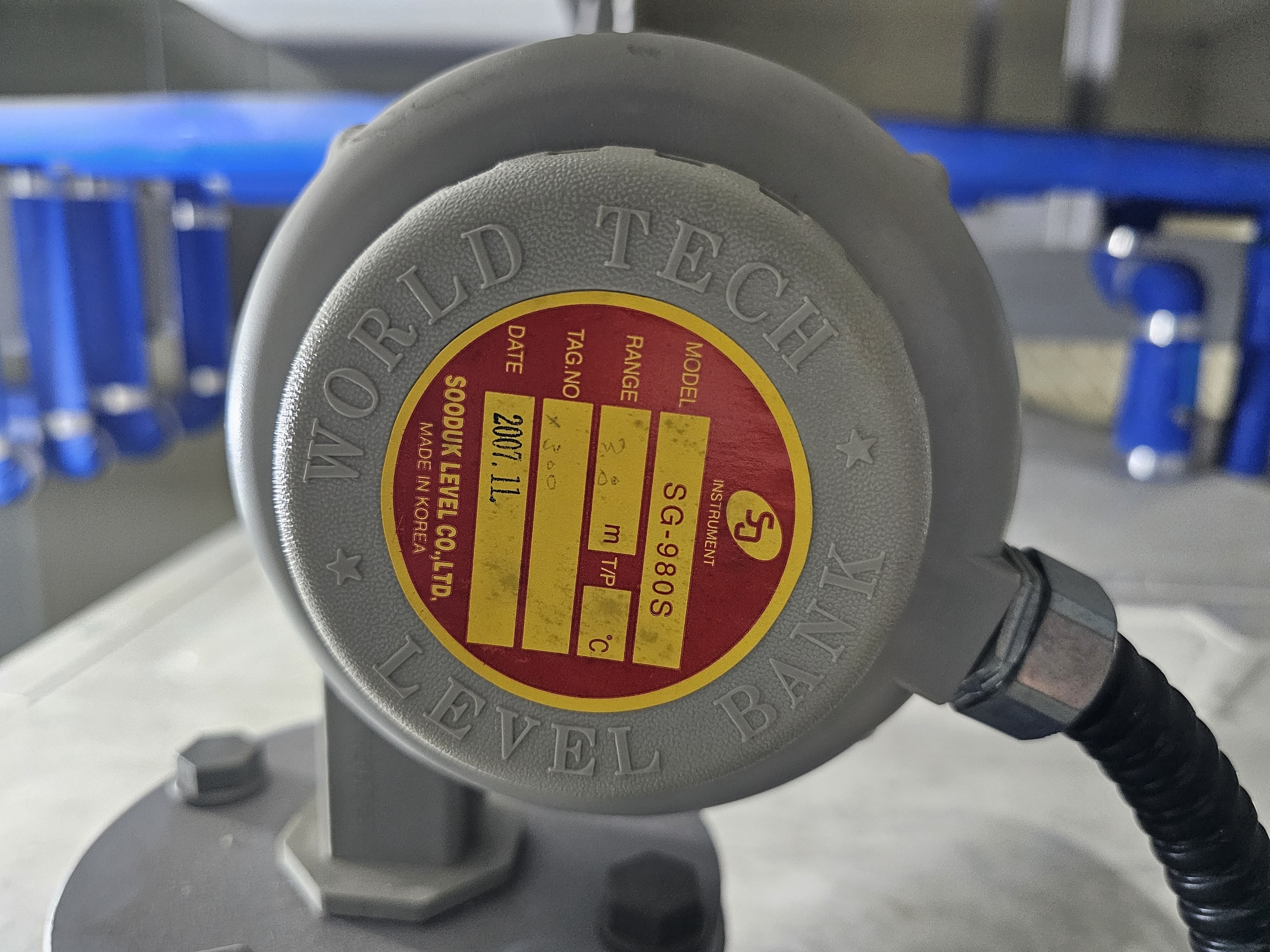

보내온 기존 수덕레벨 SG-980S 기어식레벨센서
위 우수조 기존센서 사진을 바탕으로 시설팀장님과 의견조율후 전반적인 저수조와 우수조 집수정 자동제어센서 콘트롤러를 교체 작업을 진행하였습니다
기어식레벨센서는 레벨콘트롤러에서 DC24V 를 입력받아 높이에 따라 4~20mA 출력하는 방식으로 대부분의 회사 제품이 서로 호환됩니다
현장에서 높이에 따른 제작을 하기위해 컨버터 뚜겅을 열고있습니다
기존 우수조 전체 높이 오버플로우관까지의 길이등을 실측후

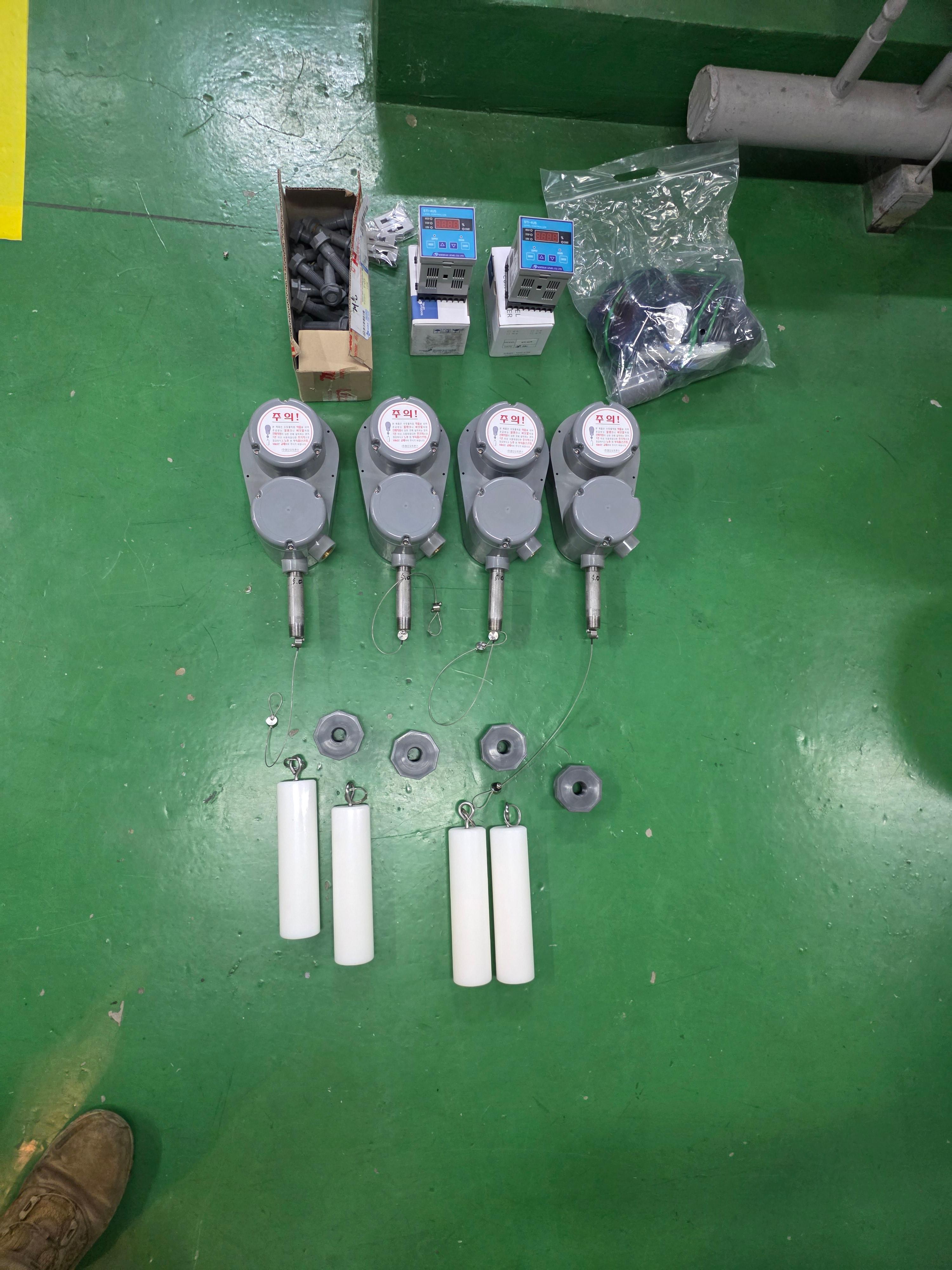

첨단오트콘스 LTG-500-2" 웜&웜휠타입 으로 교체하기로했습니다
저수조 높이를 체크후 컨버터 조정
저희 대승엔지니어링에서는 LTF-2001C 디지털 타입 컨버터를 현장에서 바로 동작파라미터설정으로 현장 저수조에 맞게 조정 제작장착해드리고있습니다
우수조 높이에 따른 기어실레벨트랜스미터 설정후 기존 센서 제거

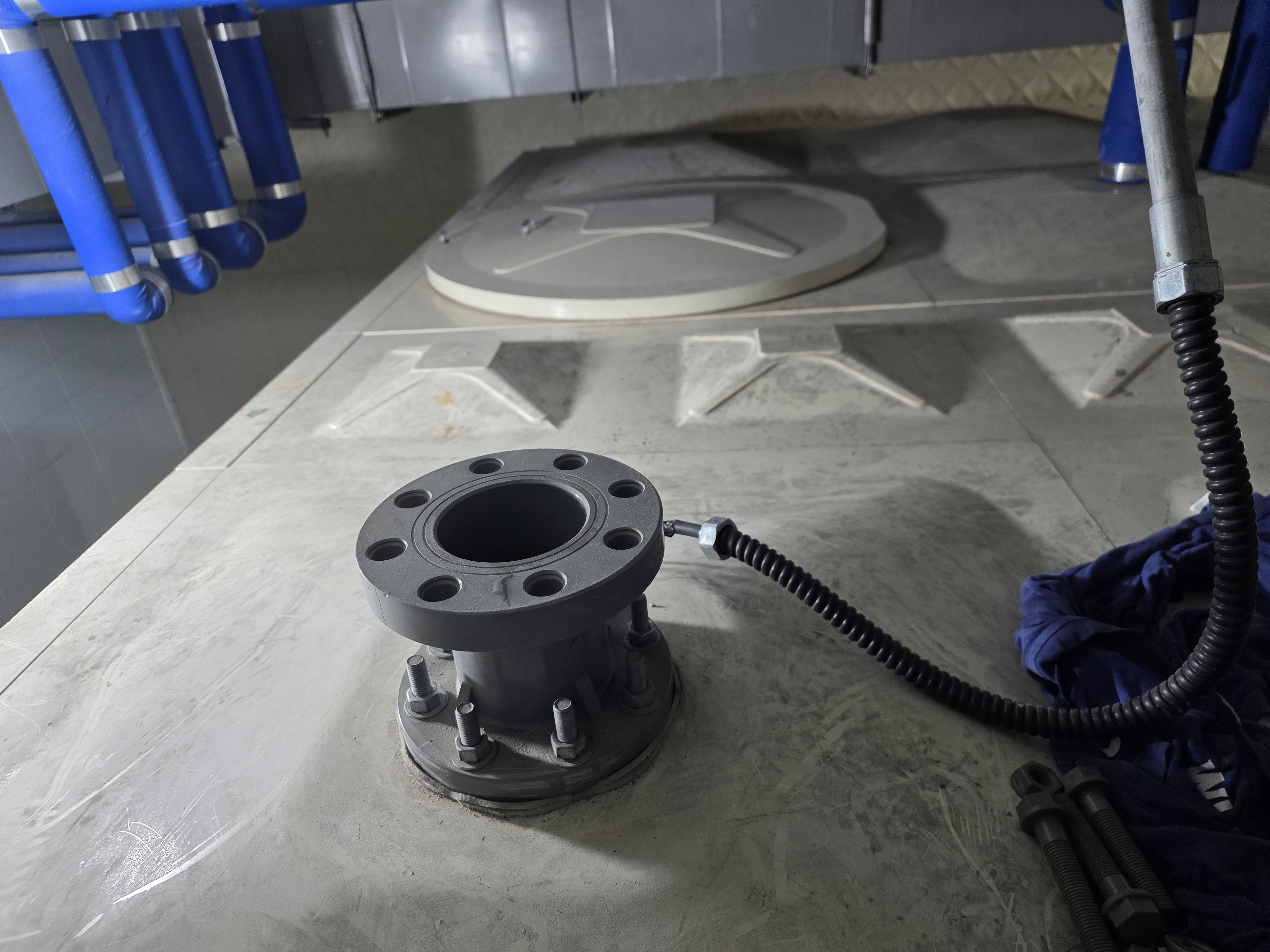

부착전

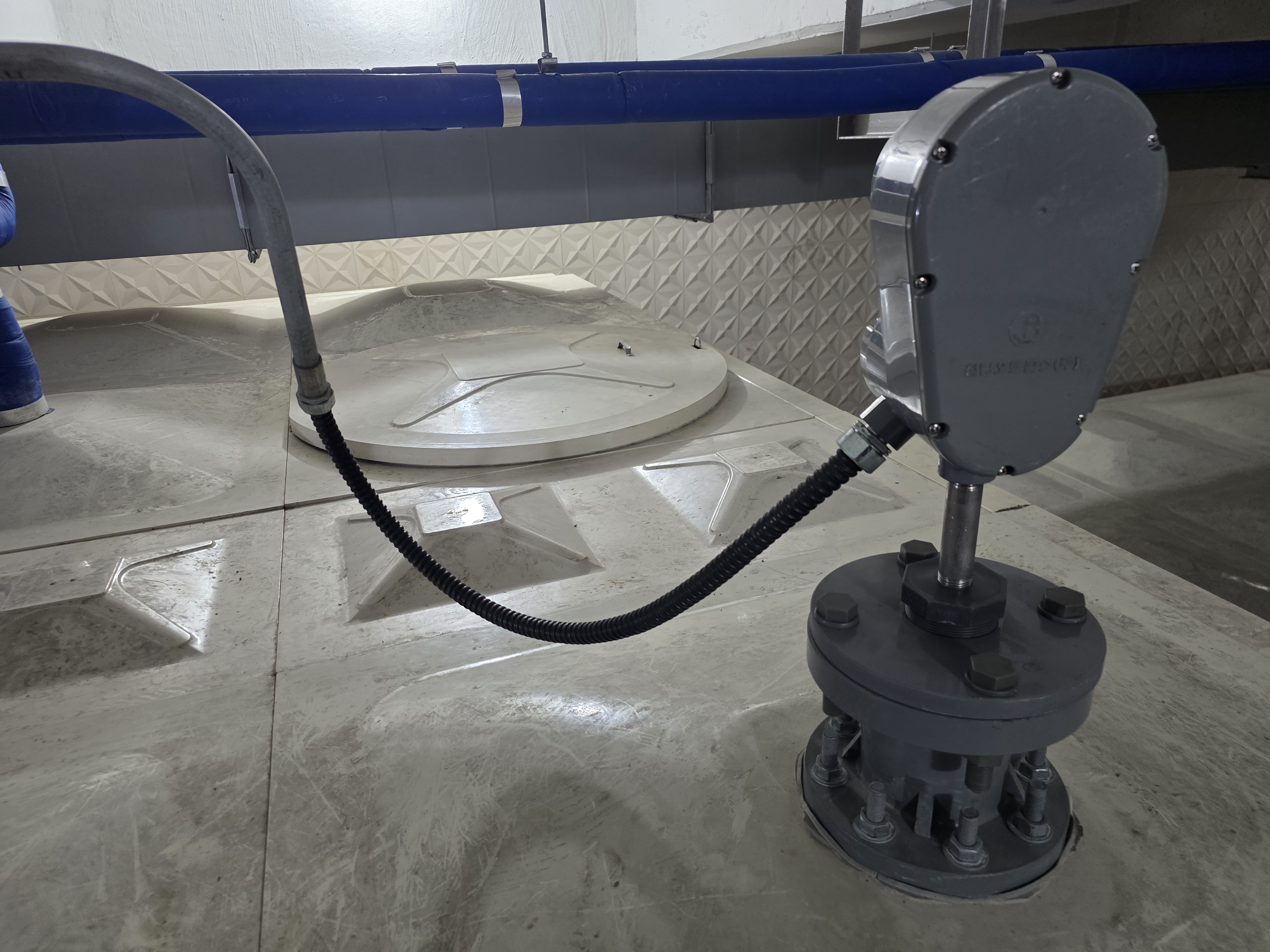

교체완료
우수조 A탱크에 이은 B탱크 모두교체

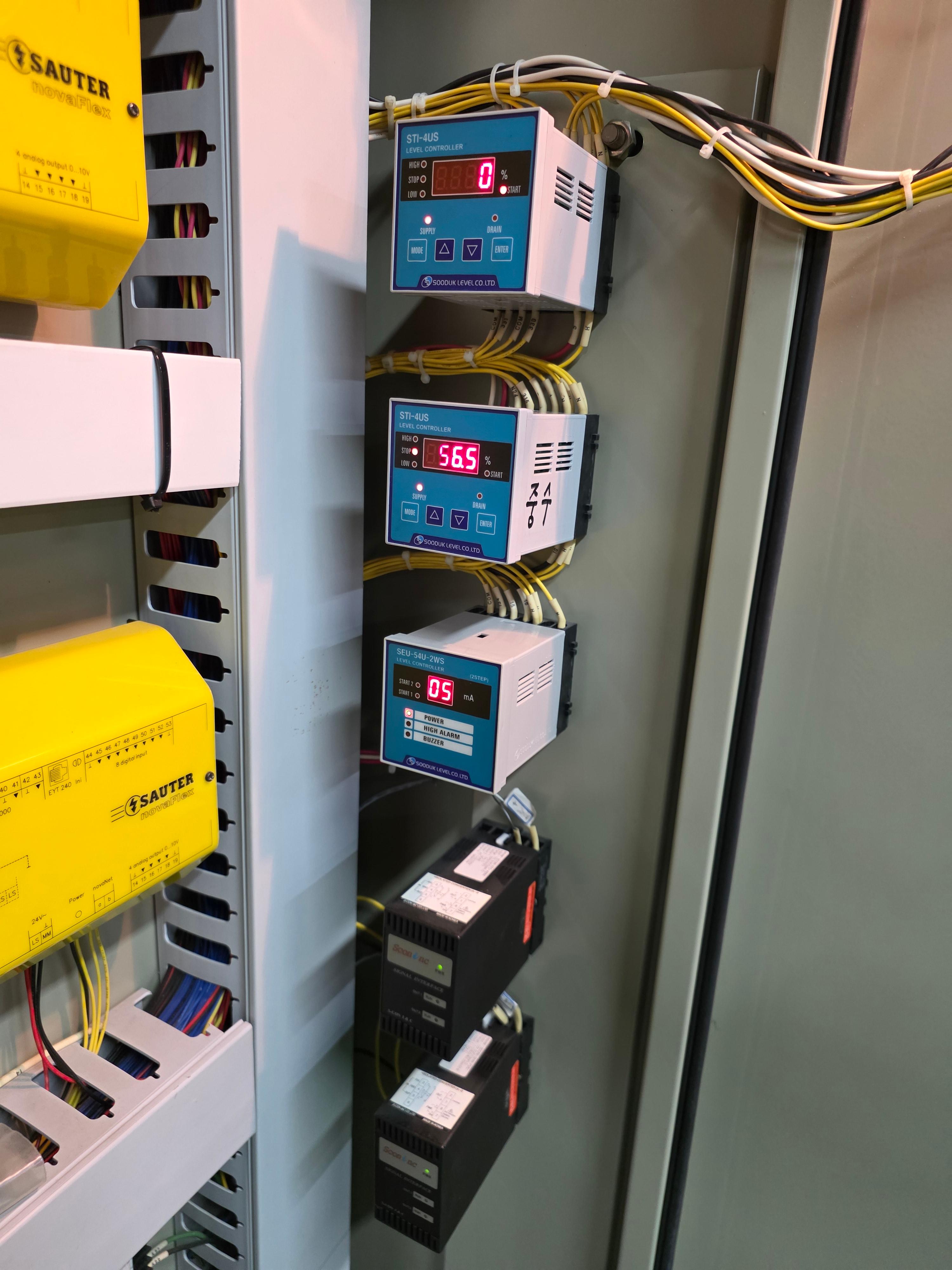

저수조 우수조 레벨콘트롤러 수덕레벨 STI-4US는 DC24V출력 레벨센서의 4~20mA 값을 수위에 따라 받기때문에 서로 호환이 됩니다
그대로 사용하기로 함 신형으로교체
