경기도 수원시에 있는 모 대학교 창업지원센터에서 저수조 물넘침에 대한 문의입니다
먼저 설치된 저수조 정수위밸브 사진을 부탁드렸습니다
보내온 사진을 보니 저수조 정수위밸브 명판을 보니 신우공접주식회사 SWV-FS11 호칭경40A 모델입니다
SWV 신우공업주식회사 정수위조절밸브 모델
FS 전자볼탑겸용모델
11호칭경 50A 이하 PT나사산타입모델 이렇게 나와있습니다
전체적인 저수조에 설치된 정수위밸브 위치 사진입니다

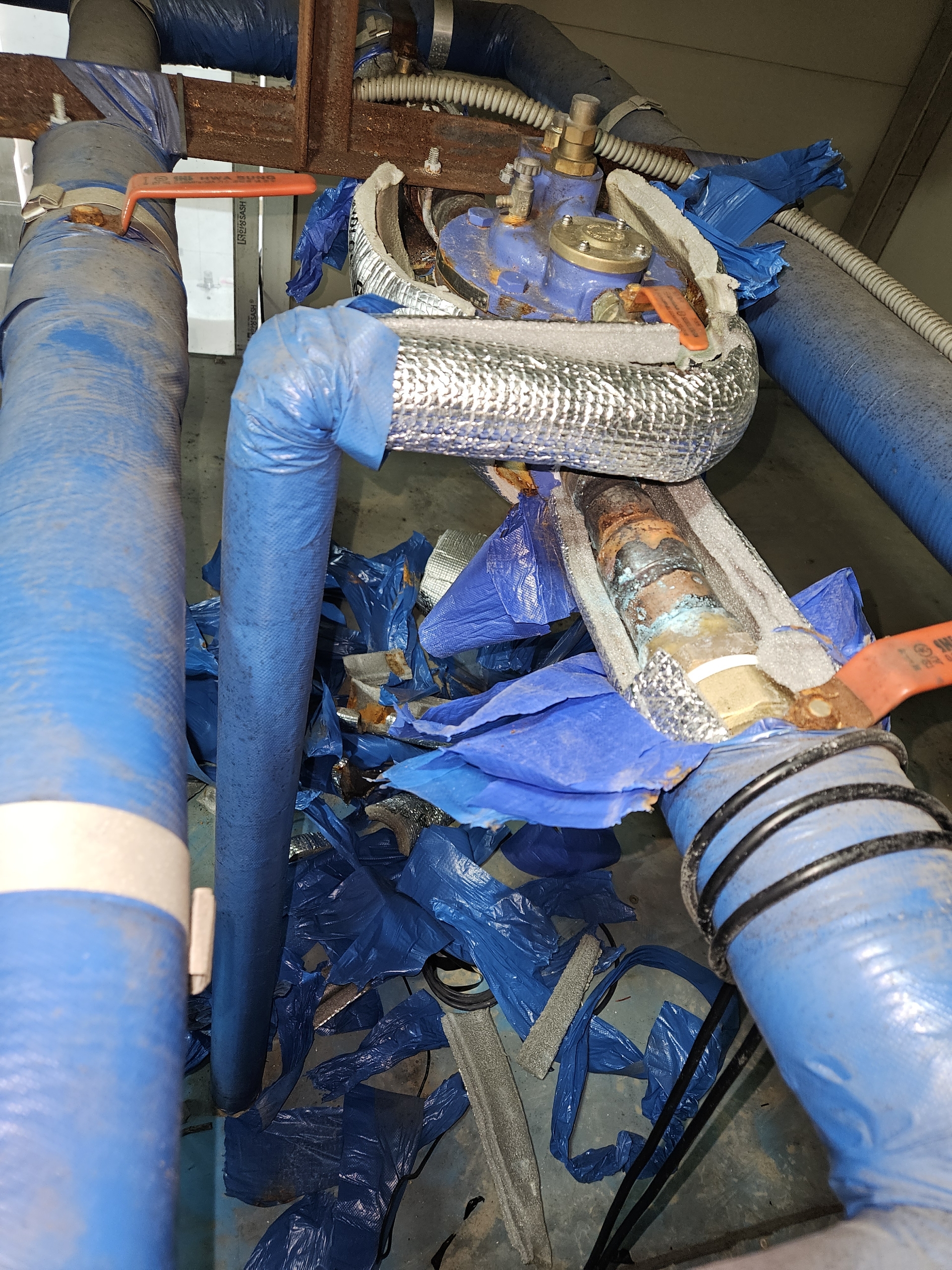

정수위 밸브 상부 사진입니다
이렇게 여러각도에서 사진을 부탁드리는 이유는 위에 정수위밸브 명판과 틀리게 실질적 설치된 정수위밸브 종류는
볼탑전용으로 설치되어있습니다
예측하기에 아마 상당히 오래된 모델로 밸브 이상시 상부 카바만 교체 하며 현장에서 전자볼탑전용모델카바를 전자전용모델타입으로 개조한듯합니다
정수위밸브 전후단볼밸브에서 볼밸브까지 사진을 부탁드렸습니다
기존 신우정수위밸브 주철타입밸브가 2023년말 단종으로 더이상 생산되지 않기때문에
올스탠제품또는 다른회사 제품으로 개조 부착시 배관수정이 이루어져야 하기때문입니다
이부분 사진을 보면 볼밸브는 50A이지만 용접레듀샤를 사용해서 정수위밸브는 40A를 사용한것 같습니다

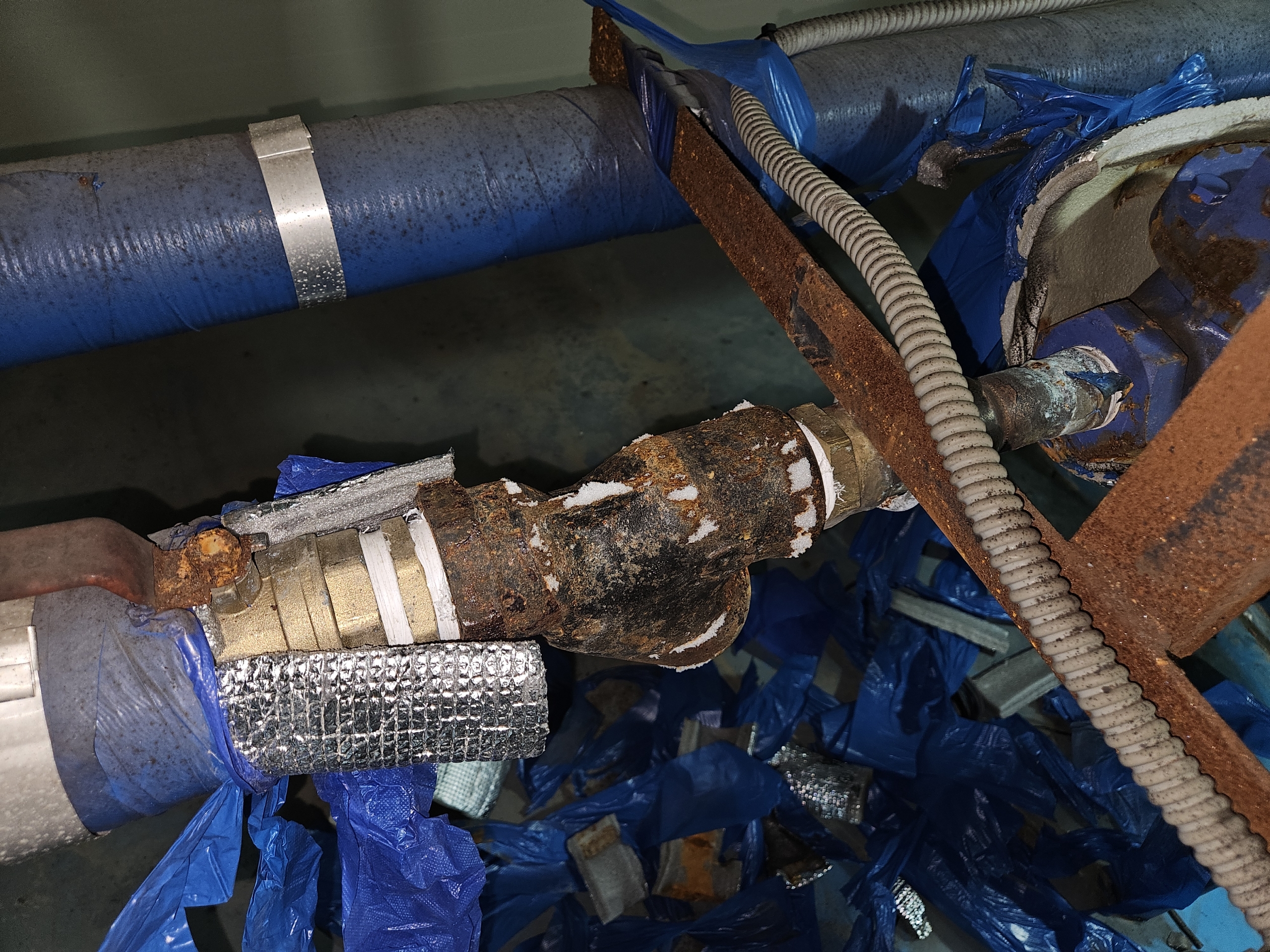

시수유입쪽 스트레나 까지 50A 이며 스트레니 이유 동관용접레듀샤를 사용해서 40A로 줄였네요
저수조 상부에 볼탑연결배관이 보입니다
저수조 내부에 있는 정수위밸브 주배관같습니다
우측 볼탑은 정수위밸브 제어 볼탑인것 같습니다
위 사진을 바탕으로 대학교 매니저 분과 기존 정수위밸브 단종으로 기존정수위밸브는 구경이 40A 이지만
추후 교체및 수리측에서 후렌지 타입이 유리한것 같아 삼양발브 YAW-3 50A로 교체 권장을 하였습니다
스트레나도 주철스트레나에서 올스텐타입 스트레나로 교체를 견적하였습니다
매니저분께서 흔쾌히 오케이 하셔서 바로작업에 들어갔습니다

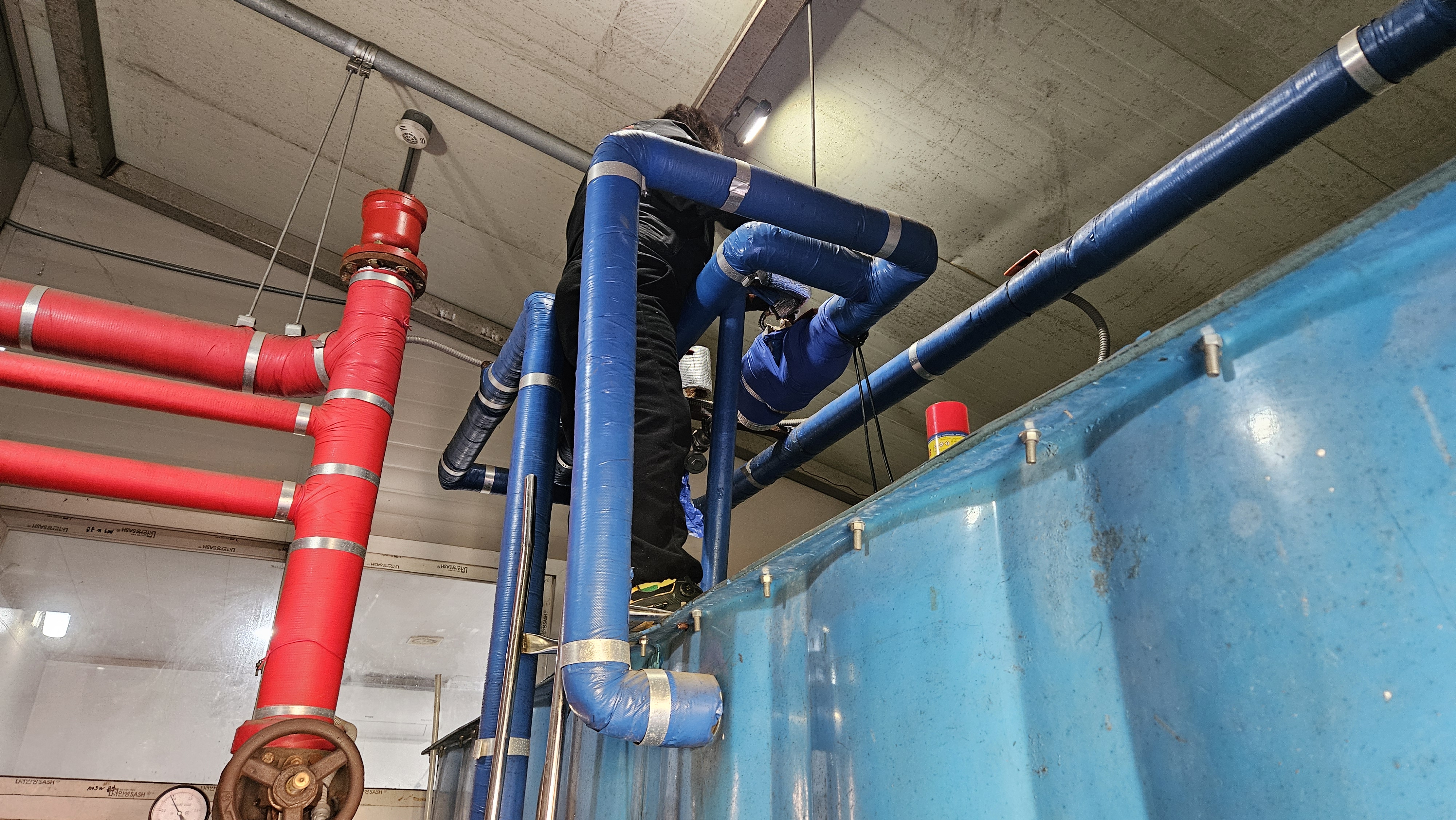

자재를 준비하고 저수조 상부에서 어떻게 작업을 진행할지 살펴봅니다

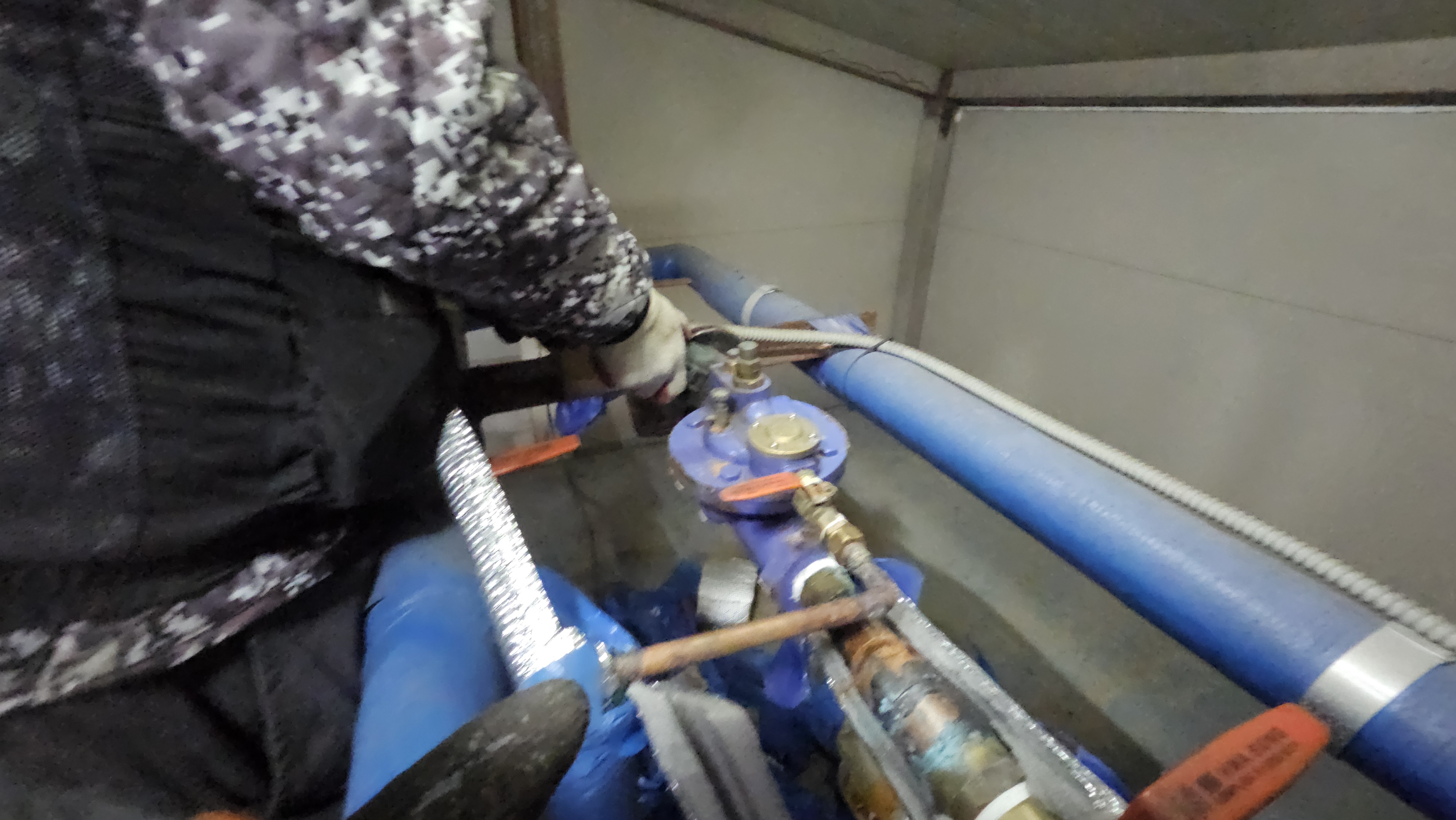

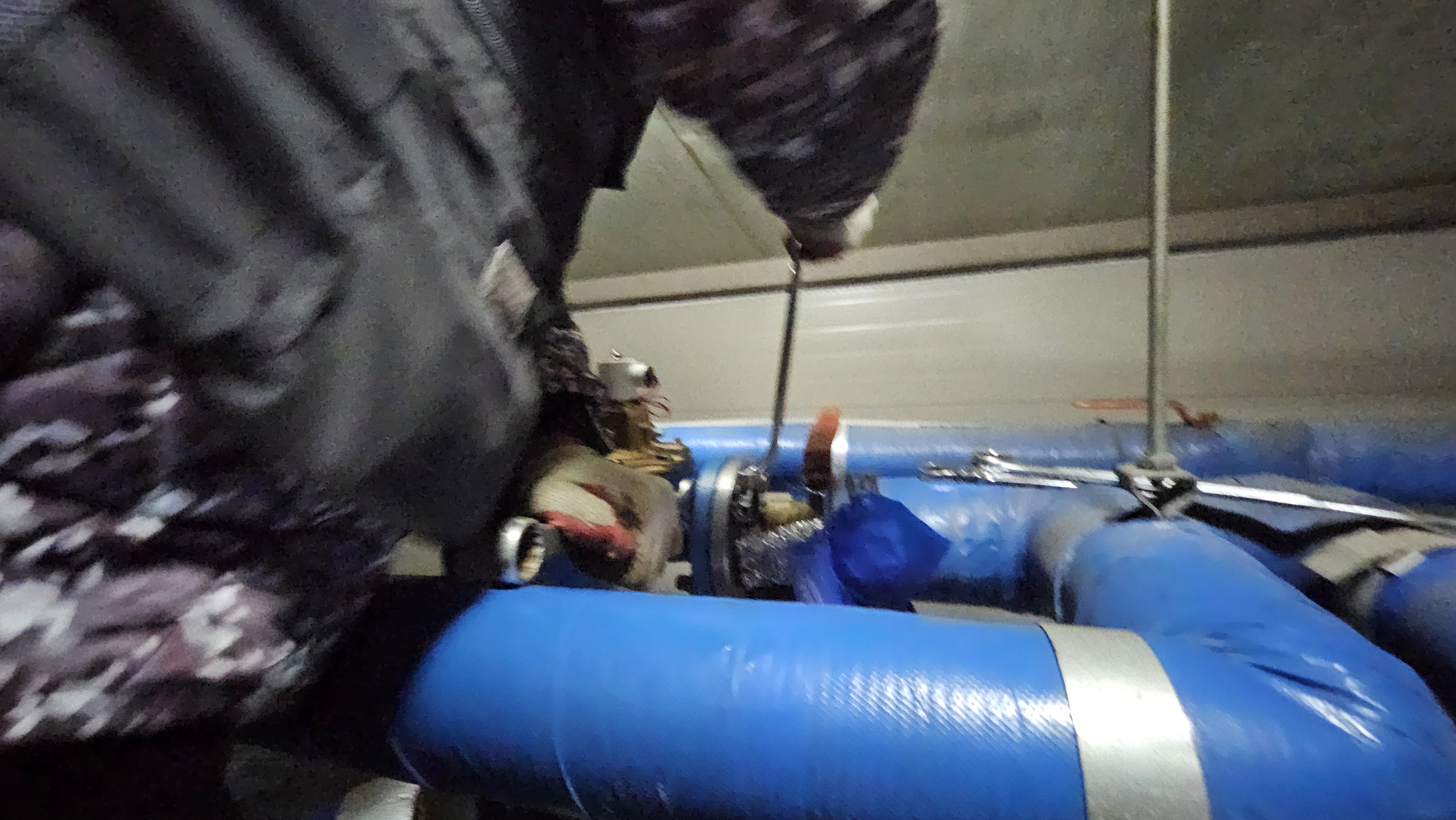

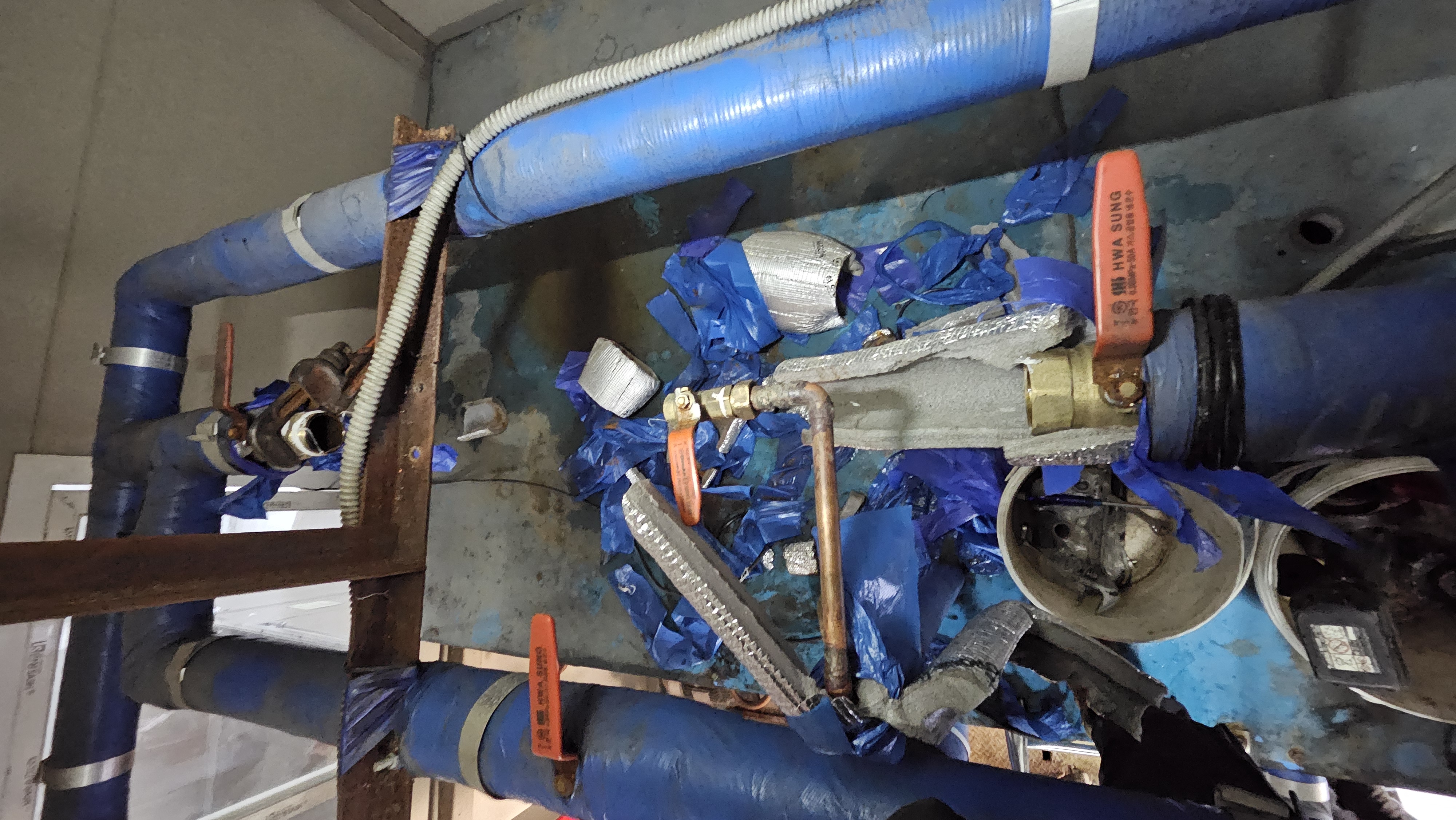

기존 신우정수위밸브를 배관에서 분리하고있습니다

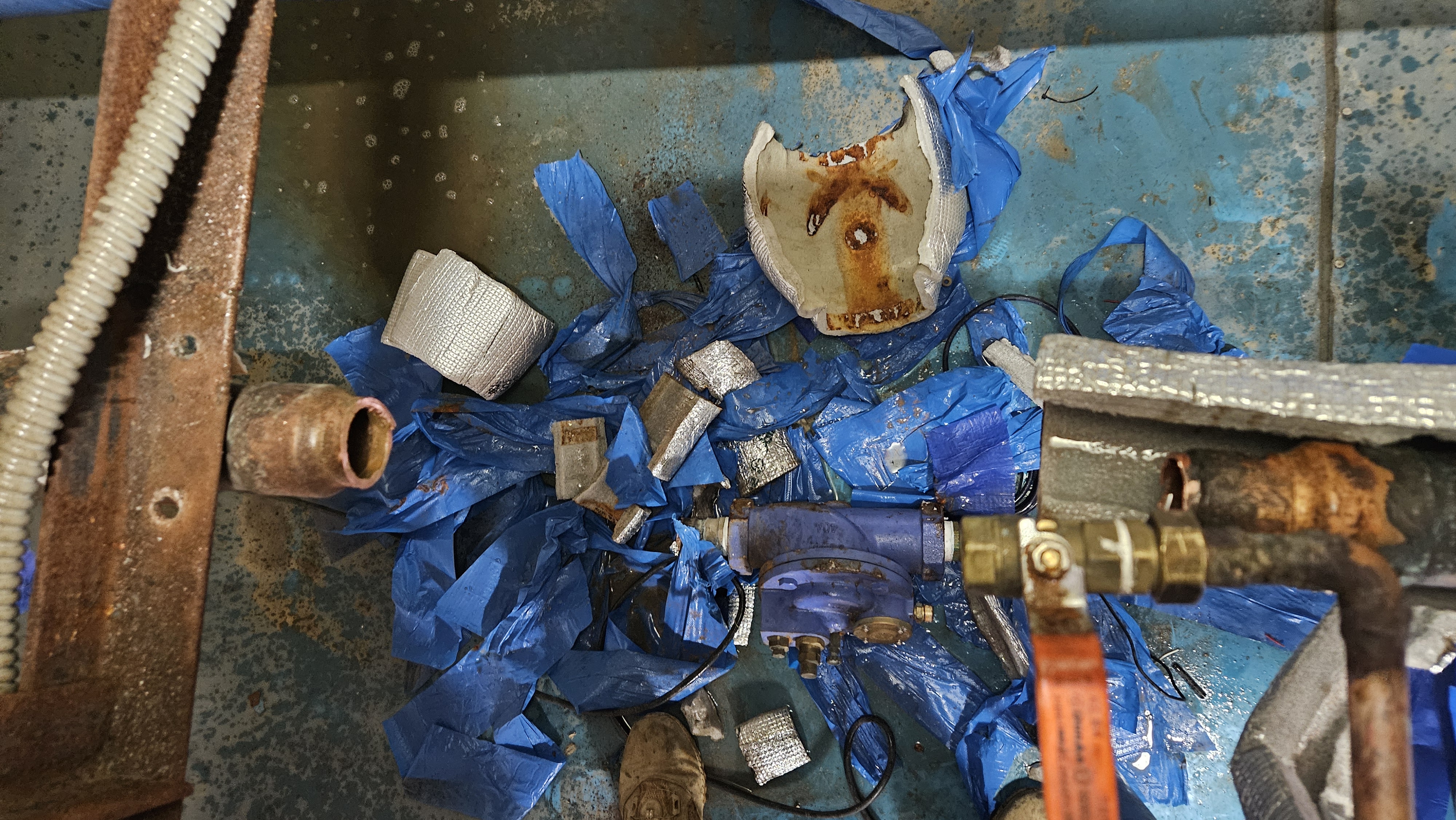

배관유니온을 한곳만 사용해서 이럴때 그냥 짜르면 됩니다
어짜피 기존 신우정수위밸브 주철제품은 나오지않기때문에 면간길이들으로 배관을 새로 해야합니다
교체할부분 정수우밸브 포함 전체 길이측정
다시 길이 측정합니다

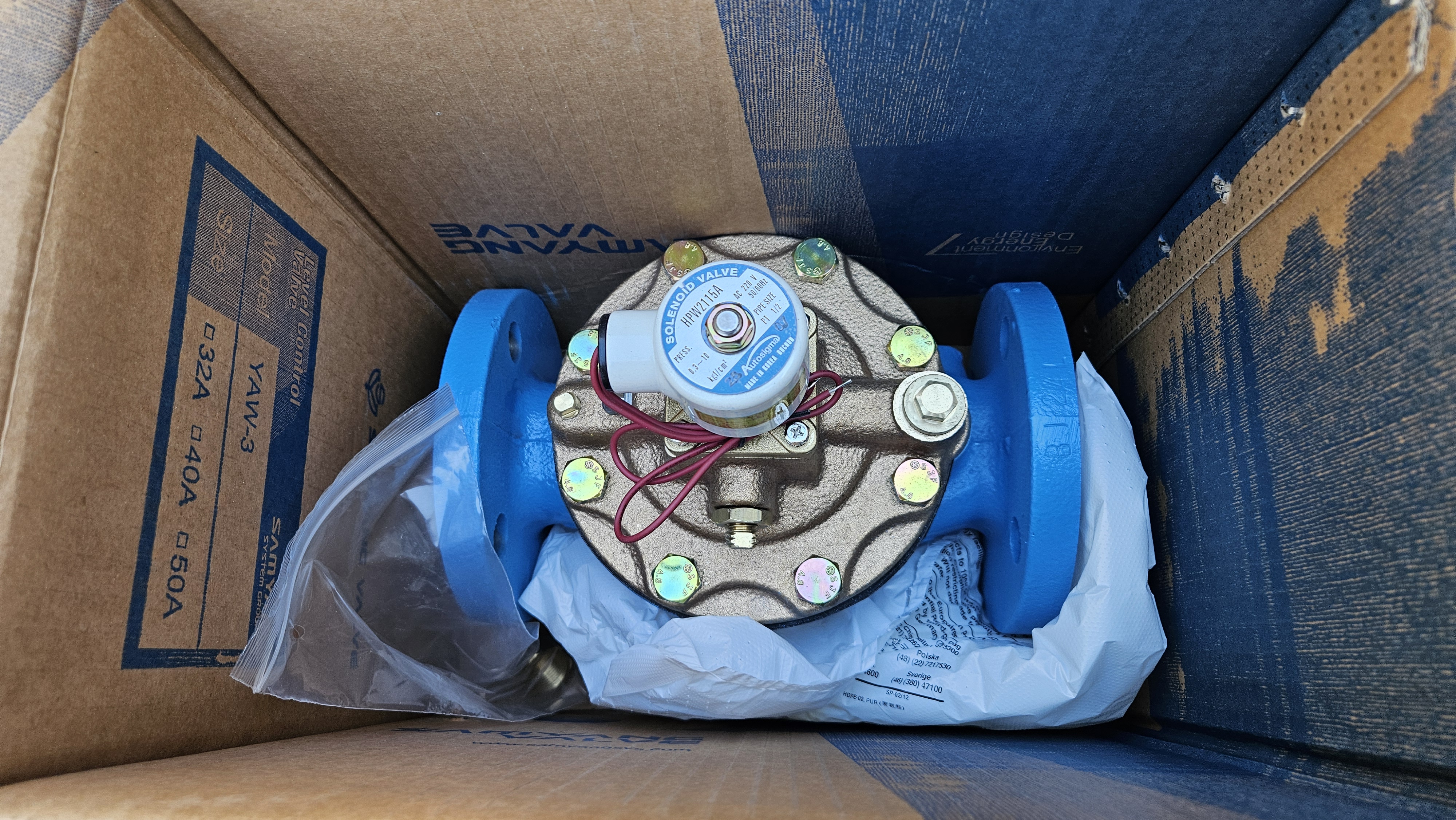

준비해온 삼양정수위밸브 YAW-3 50A입니다
미리 제작한 여러종류의 배관길이 입니다
또한 삼양정수위밸브 50A경우 후렌지 타입으로 기존배관에서 후렌지로 수정이 필요하지만
추후 밸브 교체 등 이상시 간단하게 볼트 8개만 풀면 교체가 가능합니다
먼저 스트레나를 설치작업을 하기위해 살펴봅니다
STS304재질 스트레나로 배관포함 설치중

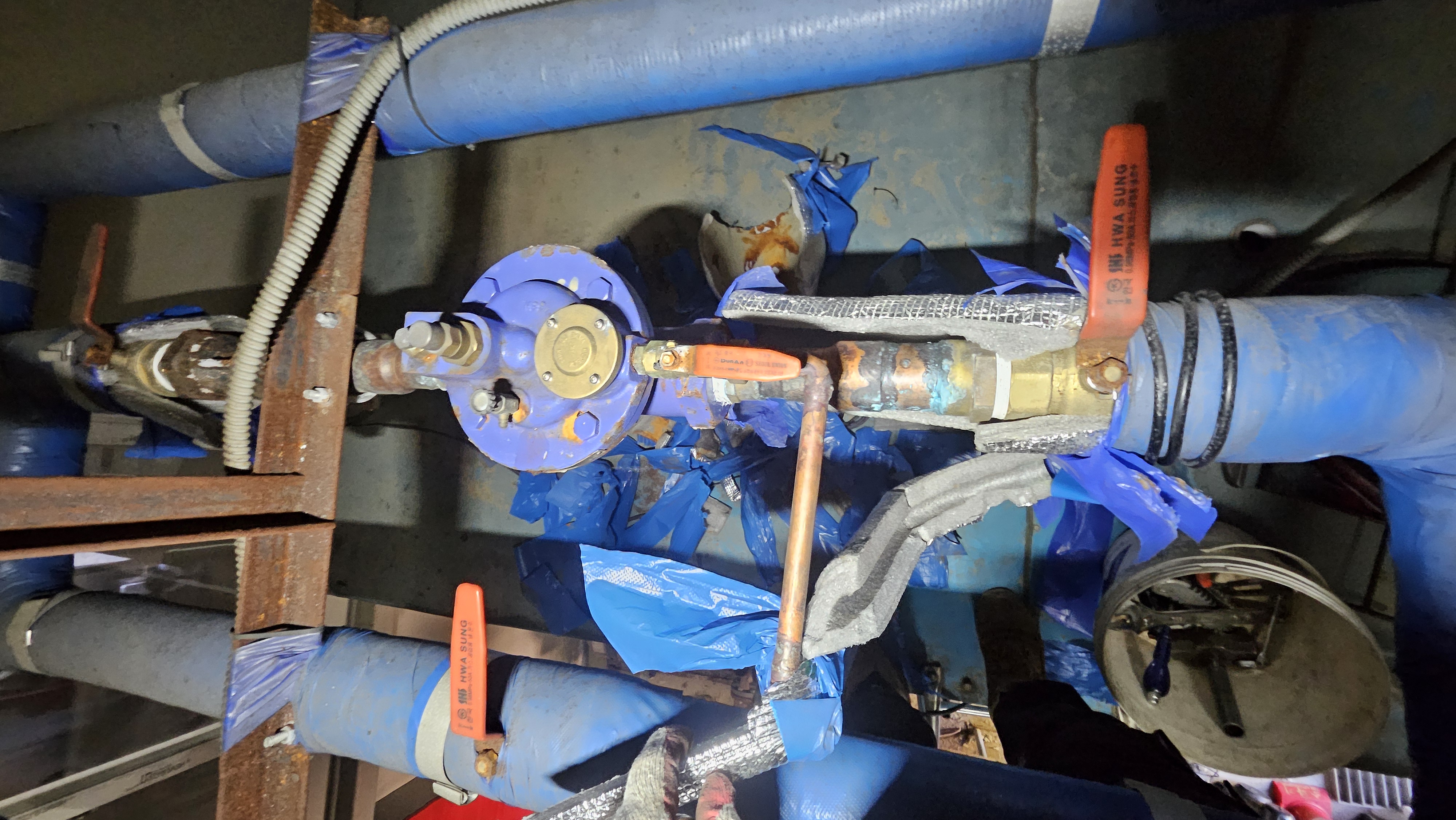

배관 길이를 맞추고 후렌지 타입 정수위밸브 조립중
부착한 삼양레벨콘트롤밸브 YAW-3 50A를 이제 볼탑전용타입으로 개조설치해야합니다
배관연결후 상부 니들밸브를 열어 상시 물이 통하여 볼탑으로제어할수있게 통로를 만들고있습니다
SWV-F11 40A 신우정수위밸브 볼탑전용타입에서 YAW-3 50A 삼양정수위밸브 로 교체 시운전 영상입니다
솔레노이드밸브가 아닌 저수조 내부에 있는 볼탑에 의해서 정수위밸브 본체가 제어됩니다

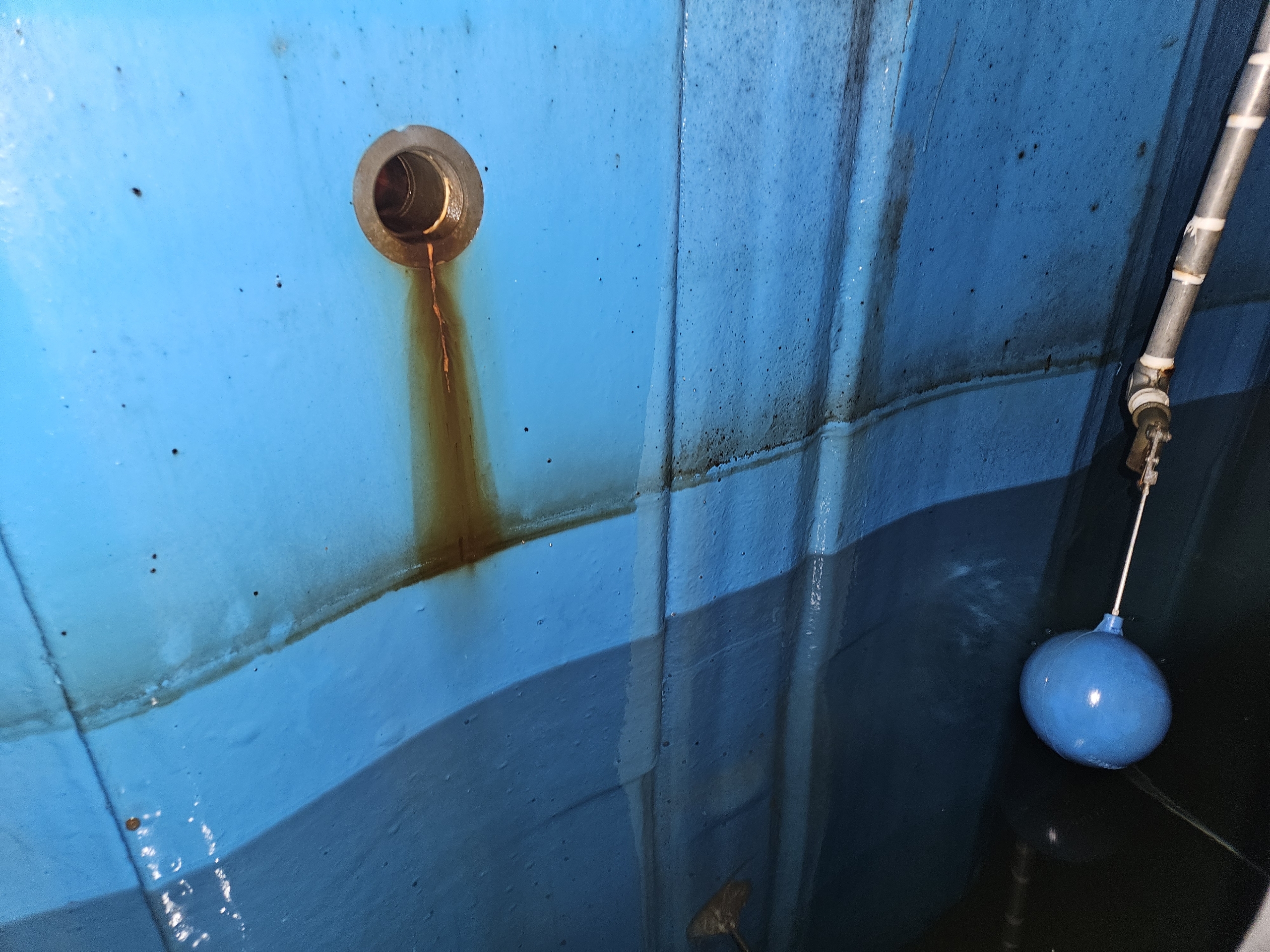

저수조 내부에 설치된 볼탑
볼탑이 정해진 수위아래로 내려가자 주배관에서 물이 나옴
시운전 하는동안 누수확인및 보온중

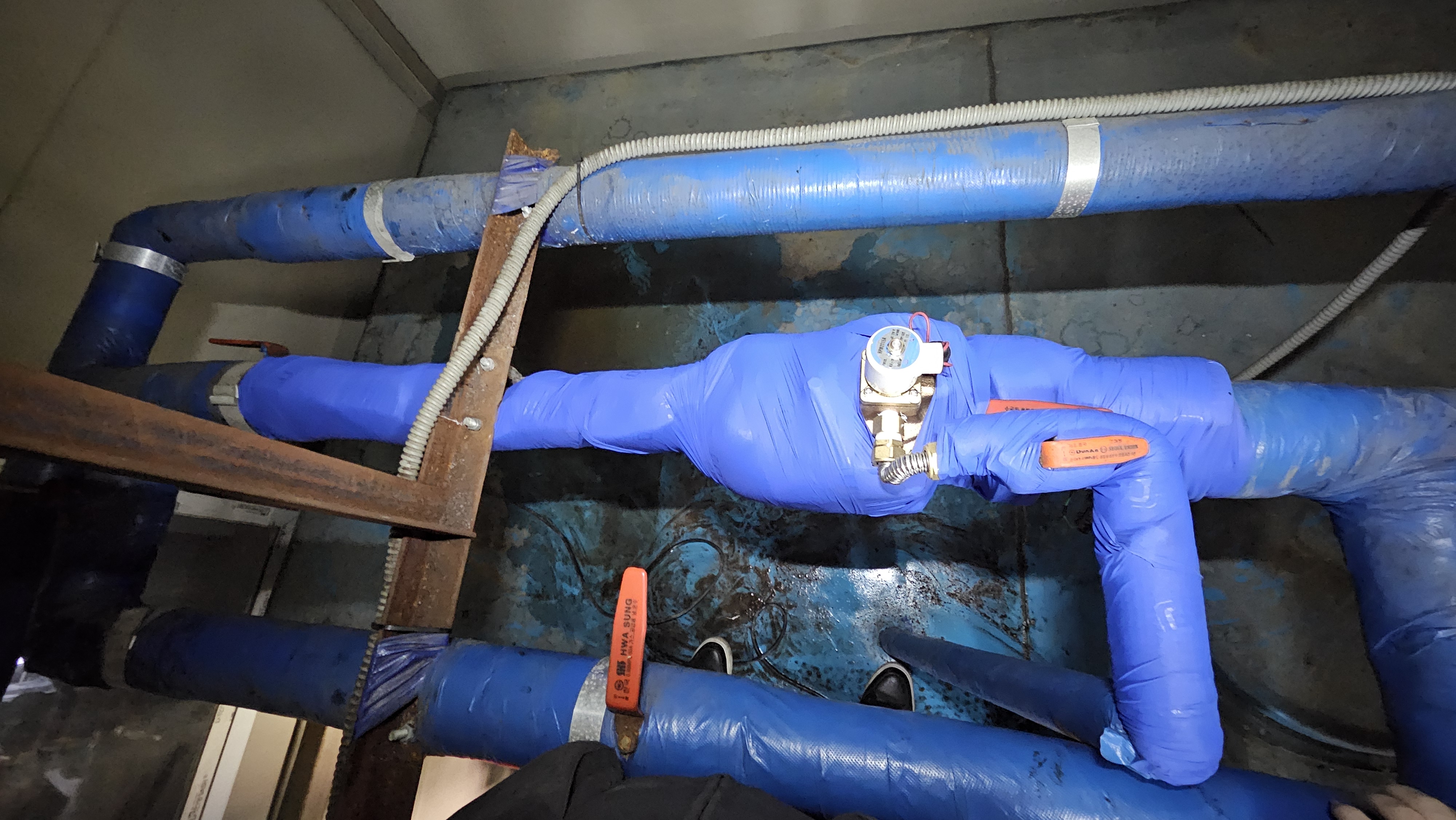

시운전 완료 보온완료
