삼양레벨콘트롤밸브 YAW-3 65A 급수불량으로 점검및 조치 신형 YAW-3 65A로 교체

서울특별시 중량구 에 있는 모 건물입니다

관리소장님께서 저수조 급수시스템인 정수위밸브대한 문의 입니다

불편한점은 자동급수가 되지 않는다고 합니다

이때 점검할점은 솔레노이드밸브가 뜨거운지를 먼저 확인해봐야합니다

원칙적으론 솔레노이드밸브까지 전원이 인가되는지 확인을 해야하는데 일반적으로 테스터기 등 점검장비가 구비되어있지않을경우 가장 손쉽게 할수있는 방법은

육안으로 솔레노이드밸브가 이상없을경우 레벨콘트롤러에서 스타트 신호가 들어갈경우 솔레노이드밸브에 전기가 인가되고 이때 어느정도 솔레노이드밸브 몸체에서 열은 발생하지만 미지근하도 느낄정도입니다

만양 어떤이유에서 정수위밸브가 안열려 물의 흐름이 없다면 솔레노이드밸브는 상당히 뜨거워지게 됩니다

​

먼저 관리소장님께서 보내주신 사진을 보면서 상담을 이어갑니다

아래 사진을 보니 삼양레벨콘트롤밸브 YAW-3F 모델입니다

​

주황색 볼밸브를 열어도 물이 들어가지 않는다고 합니다

정수위밸브 이상이 가장유력합니다

조금떨어져 바이패스 배관까지 별다른 이상은없는 배관도입니다

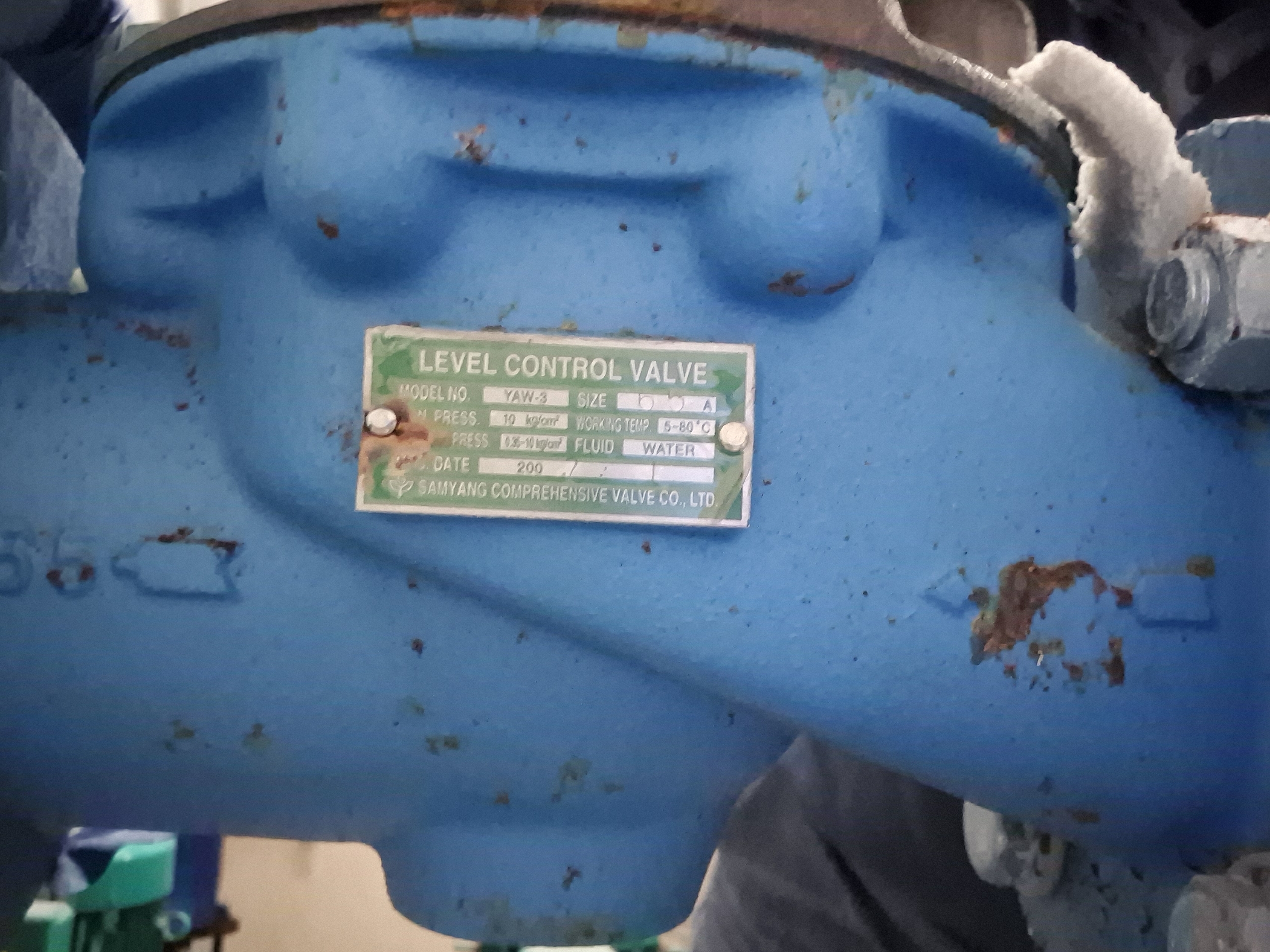

기존 정수위밸브 명판입니다 YAW-3 구경65A



최대한 빠른 조치를 원하셔서

바로 다음날 작업일정을 잡아드렸습니다

금요일 오후 입니다

아니면 주말에도 가슴졸이면서 저수조 수위를 체크해야하고 대부분 인원감축으로 주말에 근무자가 없다고 합니다

먼저 레벨콘트롤러를 체크합니다

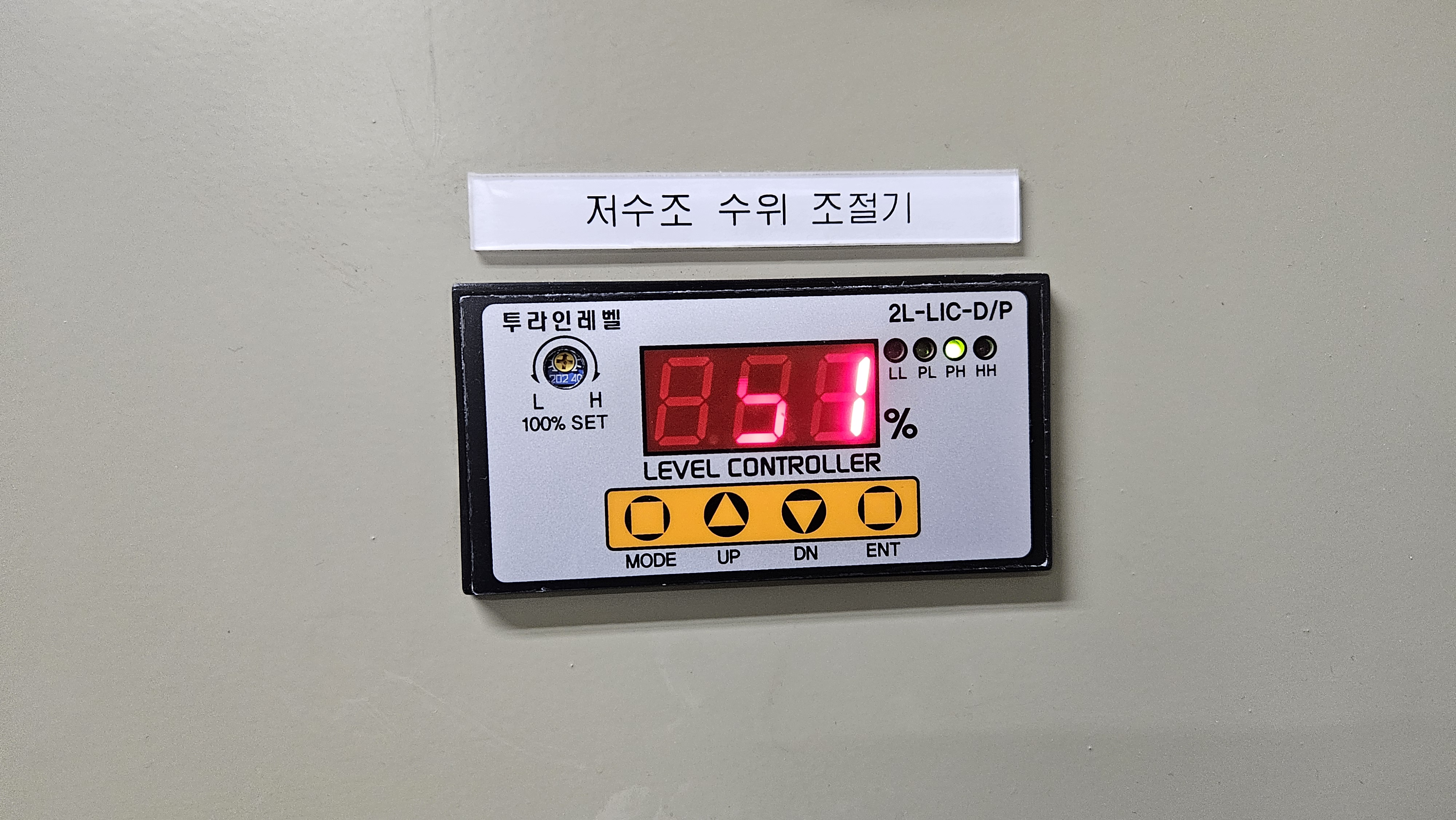

저수조 수위조절기는

투라인레벨 2L-LIC-D/P입니다

누르는 입력부분이 황색으로 되어있어 센서가 저항타입니다

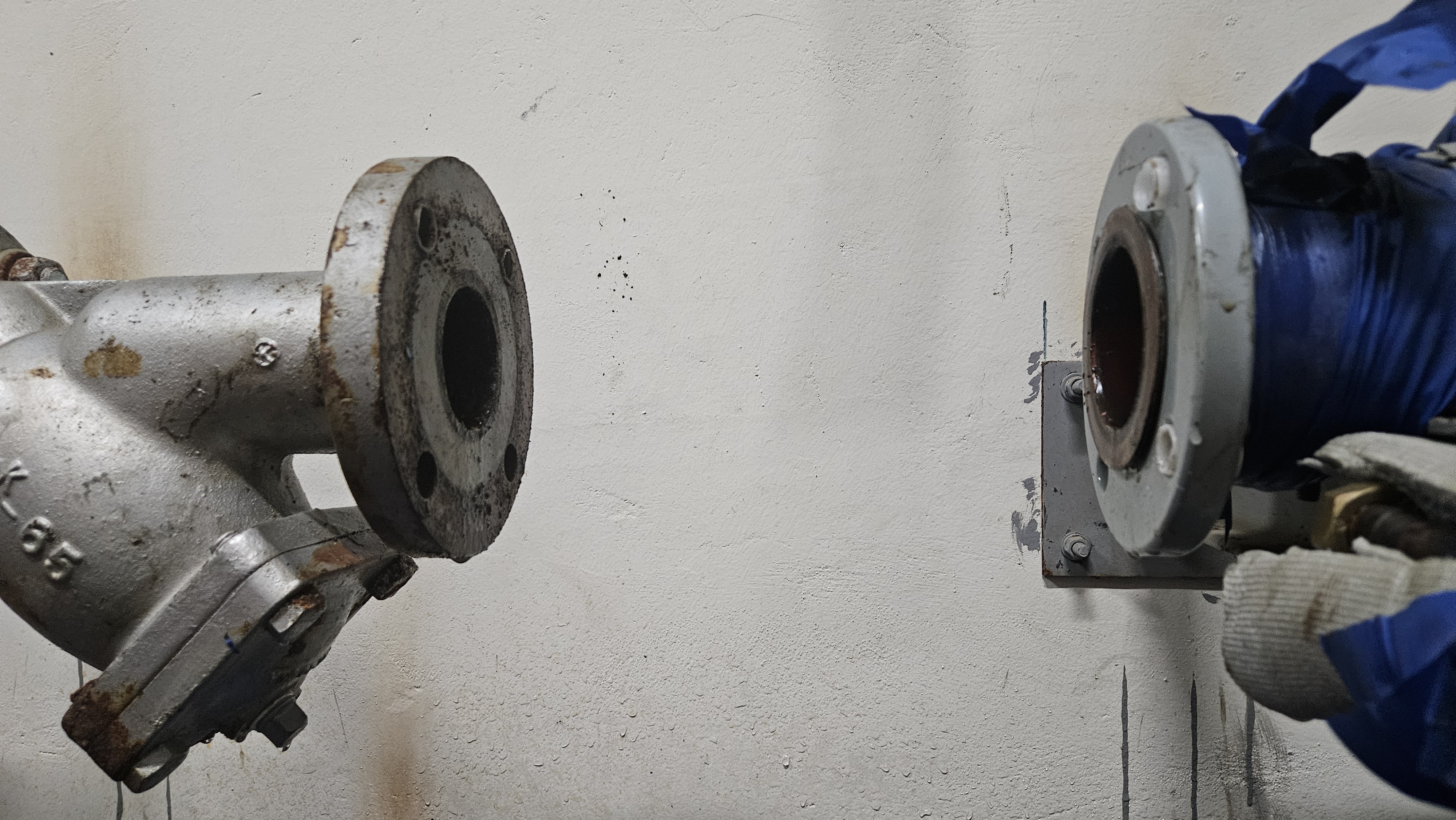

정수위밸브를 기존배관에서 제거

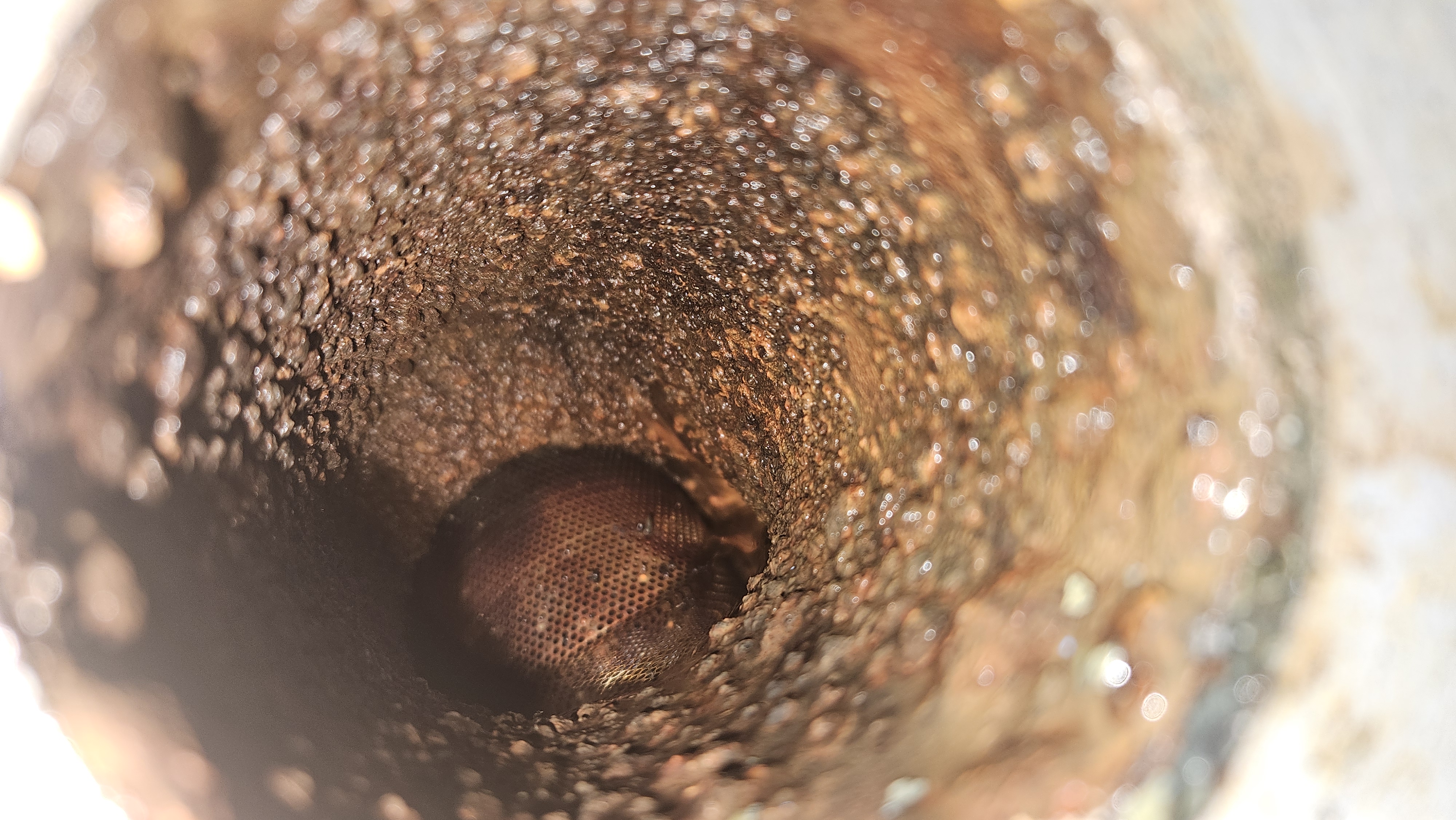

스트레나 확인

후렌지 크리닝

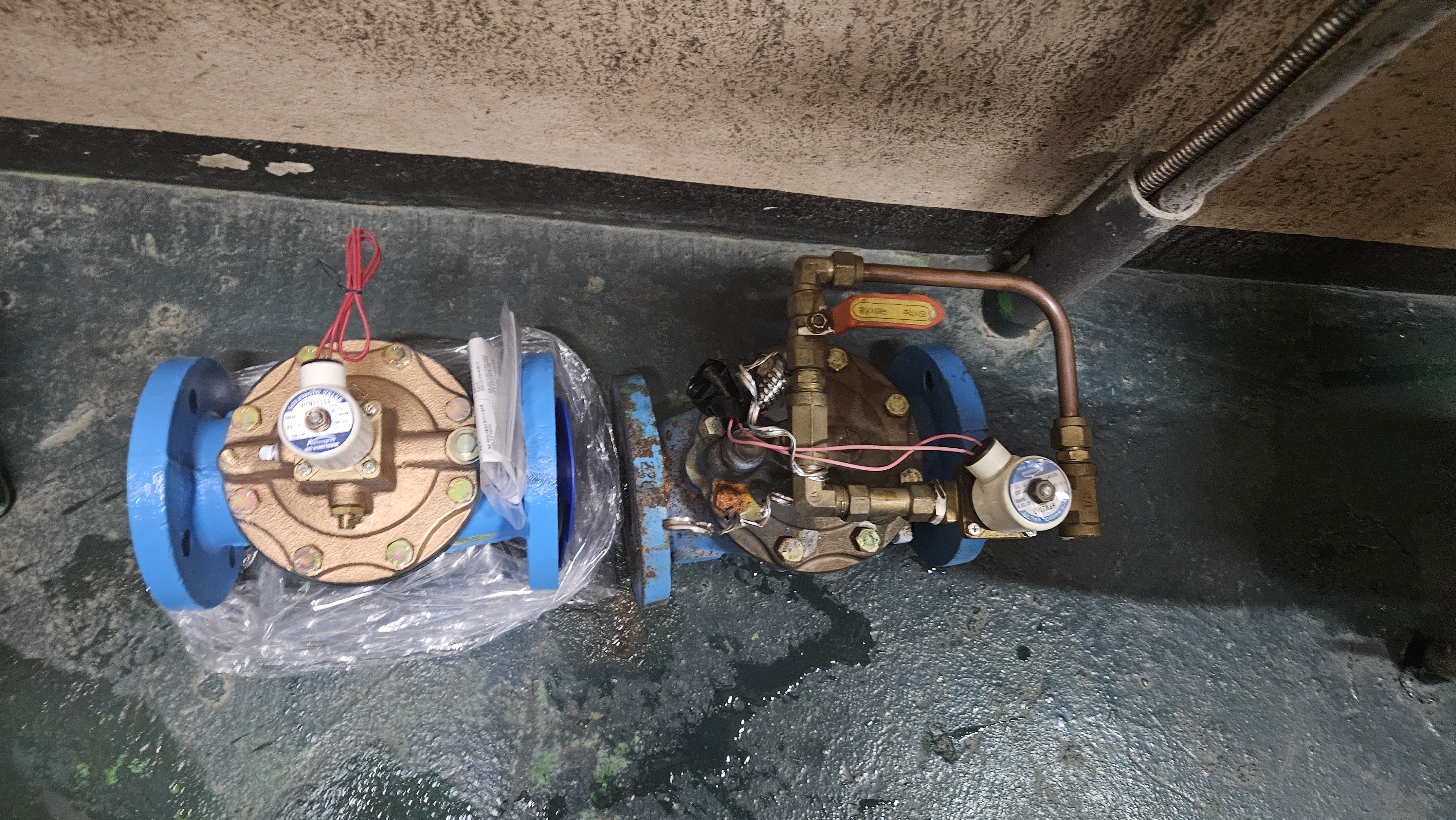

교체해드릴 신형 삼양정수위밸브 YAW-3

배관내 이물질제거 후래씽작업

삼양레벨콘트롤밸브 명판 이렇게 사진을 찍고 등록

추후이상시 삼양발브 A/S팀으로부터 A/S를 편하게 받으실수있도록 체크하고 저장해놓음

저희 대승엔지니어링에서는 솔레노이드밸브 전원선을 짹으로 만들어 추후 점검이 용이하도록 합니다

시운전 하지만 이상합니다

급수가 되다 바로 멈추네요

저수조 상부로 올라가 체크합니다

저수조 기어식레벨센서

투라인 저항타입 2L-GS 으로 설치되어있습니다

저수조 점검구를 열어 수위를 체크합니다

아 ~의문점이 풀렸습니다

저수조 수위와 저수조수위조절기 셋팅값이 맞지않고 높이에 따른

또한 센서의 0점조절이 틀어졌네요

저수조 상부 기어식레벨센서가 그리오래되지 않은것같아 관리소장님께 이부분을 충분히 설명드리고

A/S받도록 했습니다

현제 문제점과 저수조 높이에 따른 급수범위 를 체크해드리고 저수조 수위조절기의 설정값 변경

정상적으로 급수가 되고있습니다
