인천광역시 부평구에 있는 모 공장 옥상 칠러 입니다
저희 대승엔지니어링과의 인연은 20년 정도 되었습니다
부천에 공장에서 부평으로 확장이전을 했지만 저희 대승엔지니어링은 회전기기 진단정비 부분이였기에
그다지 신경을 쓰지 않고있었습니다
몇년전부터 옥상 칠러펌프 이상으로 입형다단펌프를 분해해보면 임페라손상과 메카니칼씰 손상이 주기적으로 발생했었습니다
담당 팀장님도 직접 설계에 관여하지 못해
그냥 에어가 찰수밖에 없는 구조다 생각하고 저희 또한 저희 분야가 아니기에......
그러던중 칠러펌프 교체후 담당자분이 계속 펌프에서 에어를 빼고 있었습니다
펌프경우 교체시 발생할 배관내 에어는 한번만 빼주면 배관자체가 폐쇠 회로이기때문에 쉽게 에어가 발생하지 않습니다
특이하게 이렇게 한시간정도는 빼줘야 한다고 하면서 계속 펌프에어벤트를 열고 가동을 하고있었습니다
팀장님께 도저희 이해가 안되니 한번 살펴보겠다고 하고
전체적인 배관을 체크해보니
칠러 물탱크에서 흡입배관쪽으로 한번 올라갔다 다시 내려가는 구조입니다
공기는 스스로 올라가지 올라갔다 스스로 내려가지는 않습니다
아주 강력한힘으로 전체적압력과 유량으로 순식간에 밀면 에어가 빠질수도 있지만 .......
팀장님께 이러한 부분때문에 계속 펌프가 손상이되고 사용주기가 짧아진것 같다고 하니 해결책을 제시 해달라 해서 흡입배관부분에 기어식버터플라이밸브와 후렉시블조이트 부분에 단과이있어 이부분에 에어를 제거할수있게 에어배출부분을 볼밸브를 설치하였 에어를 한번만 배출하면 될것 같다고 했습니다
바로 진행해달라고 하여

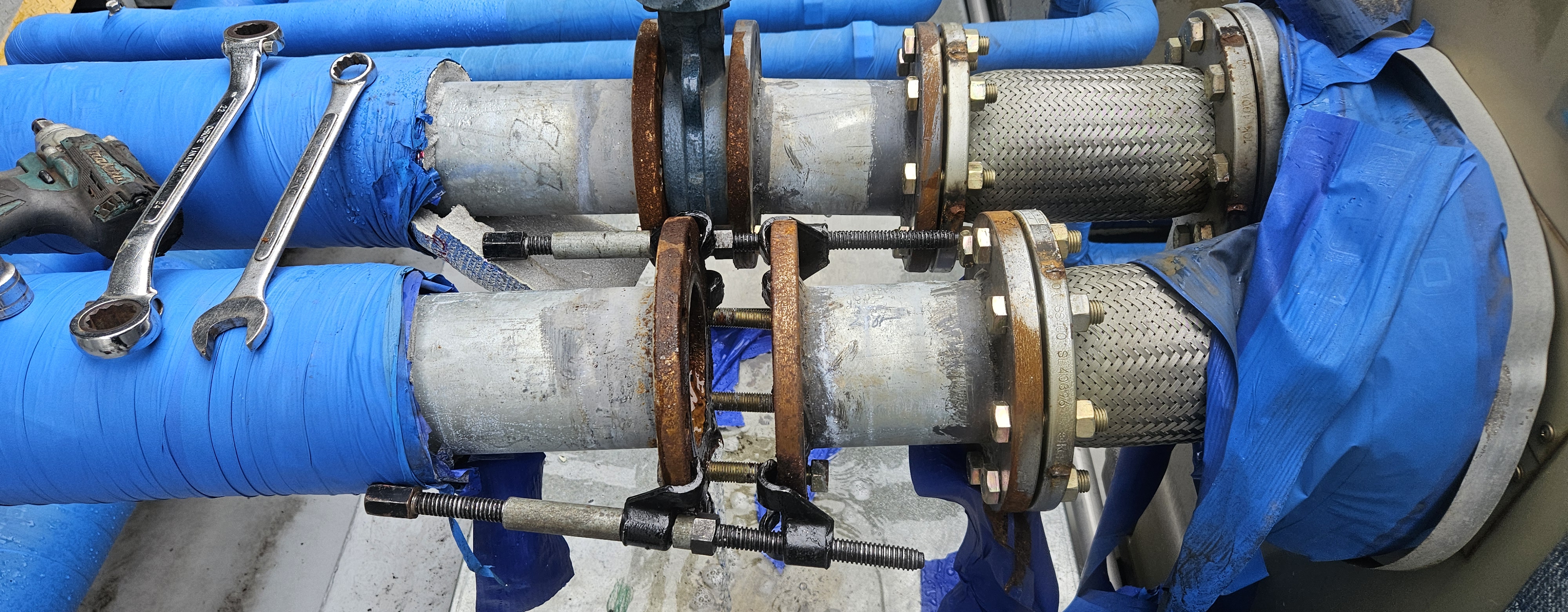

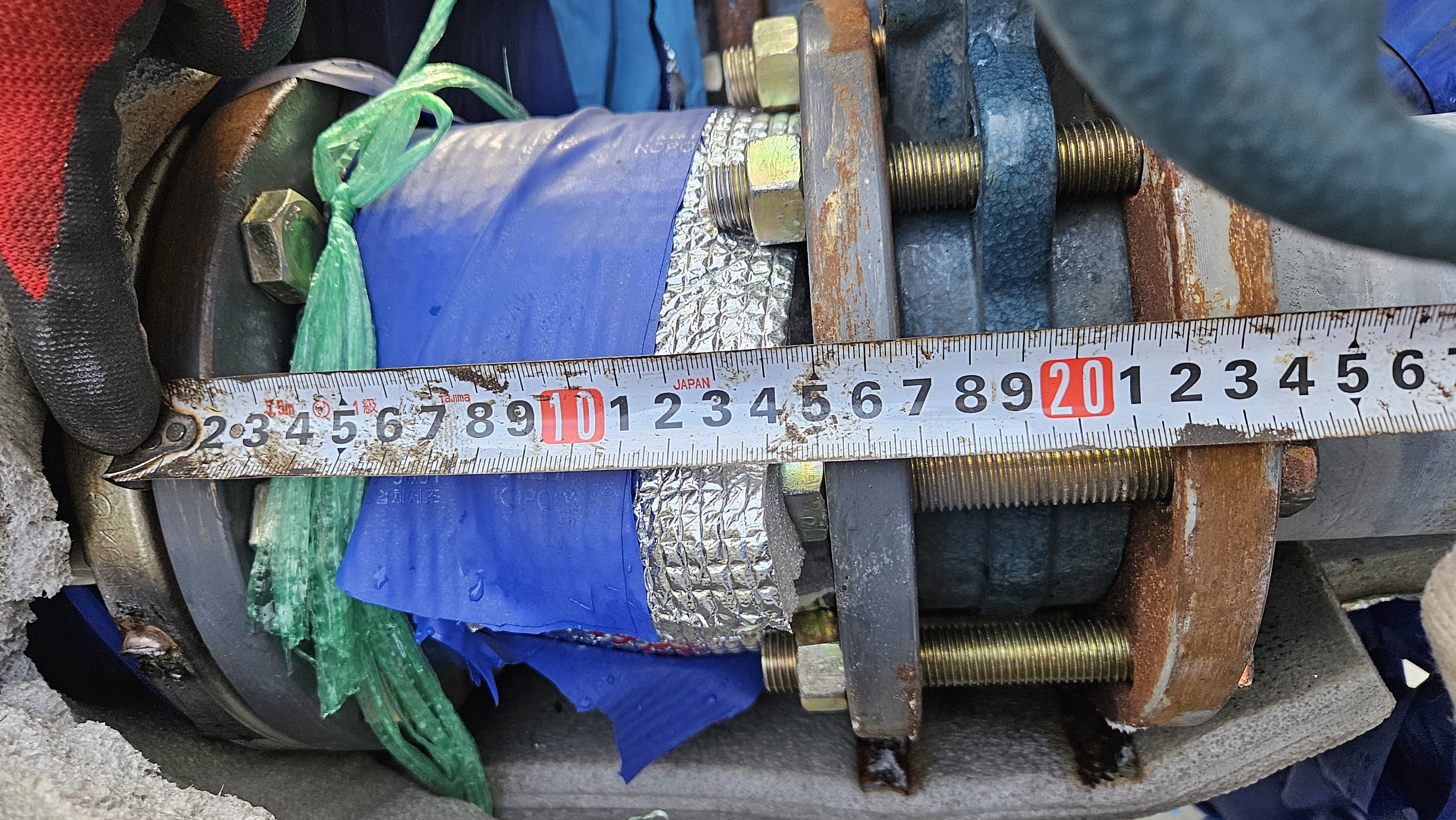

총3대 칠러기 각각 흡입구 단관부분을 체크합니다

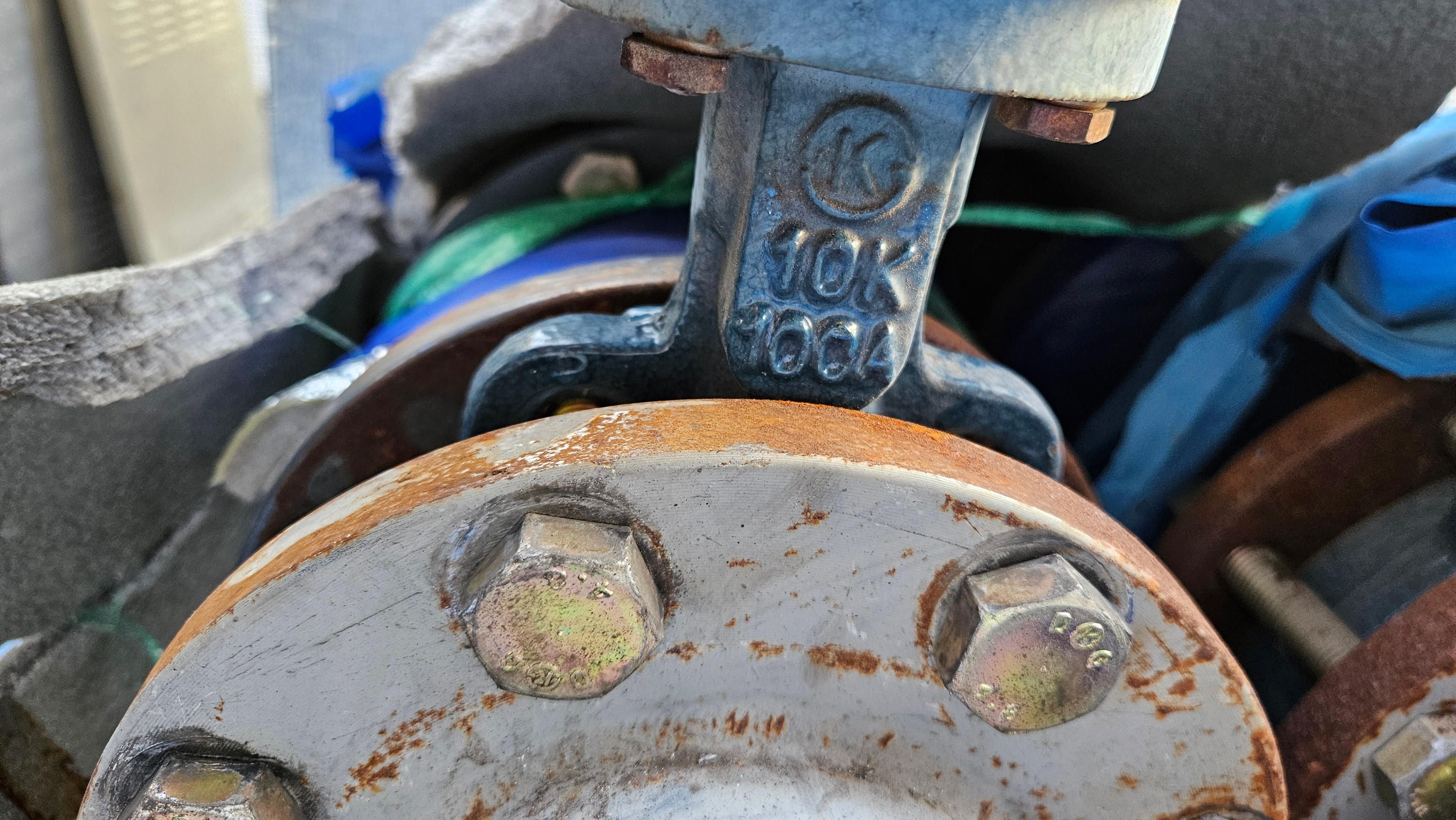

배관과 기어식버터플라이밸브는 100A 입니다
각각 흡입배관 단과 길이가 틀려 거기에 맞게 에어벤트부분을 만들었습니다

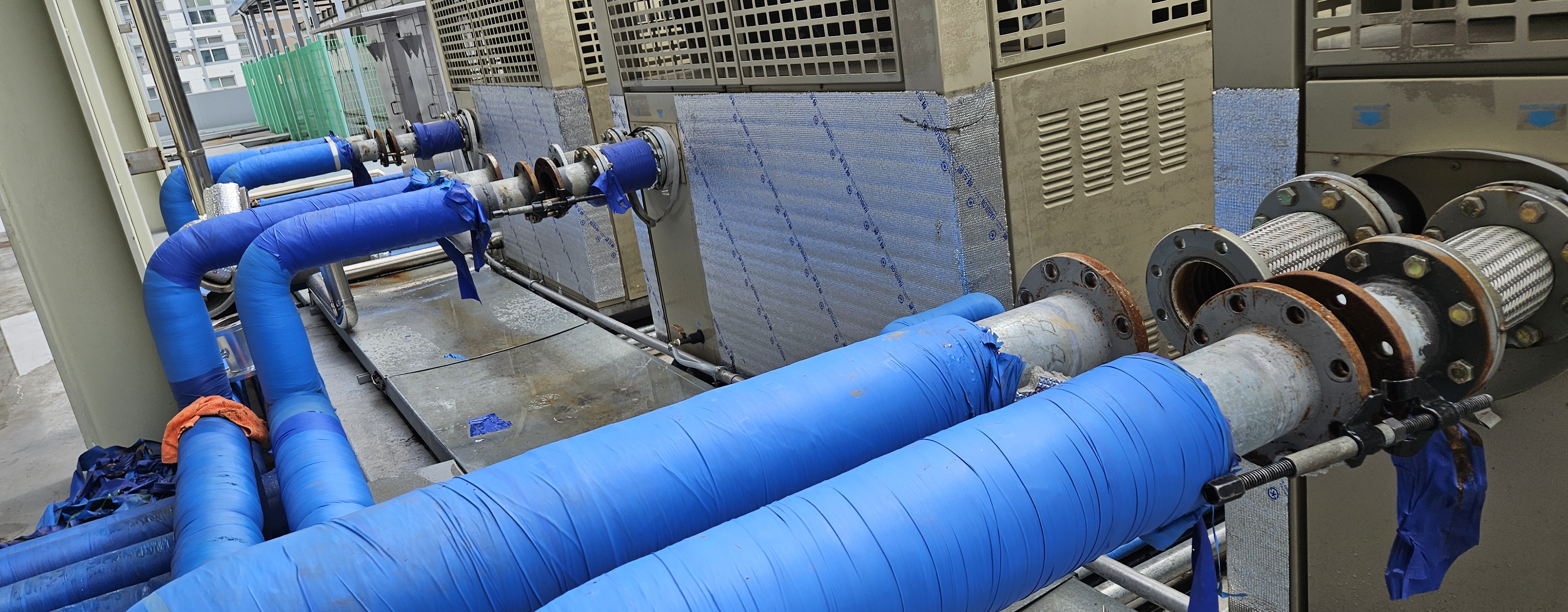

옥상 칠러 입니다 물론 토출배관도 서징(맥동)현상이 발생할수있으나 흡입배관에어 문제보단 유량과 압력이 높을경우 스스로 빠질수도있습니다
따라서 흡입측배관만 에어벤트를 설치하기로 했습니다

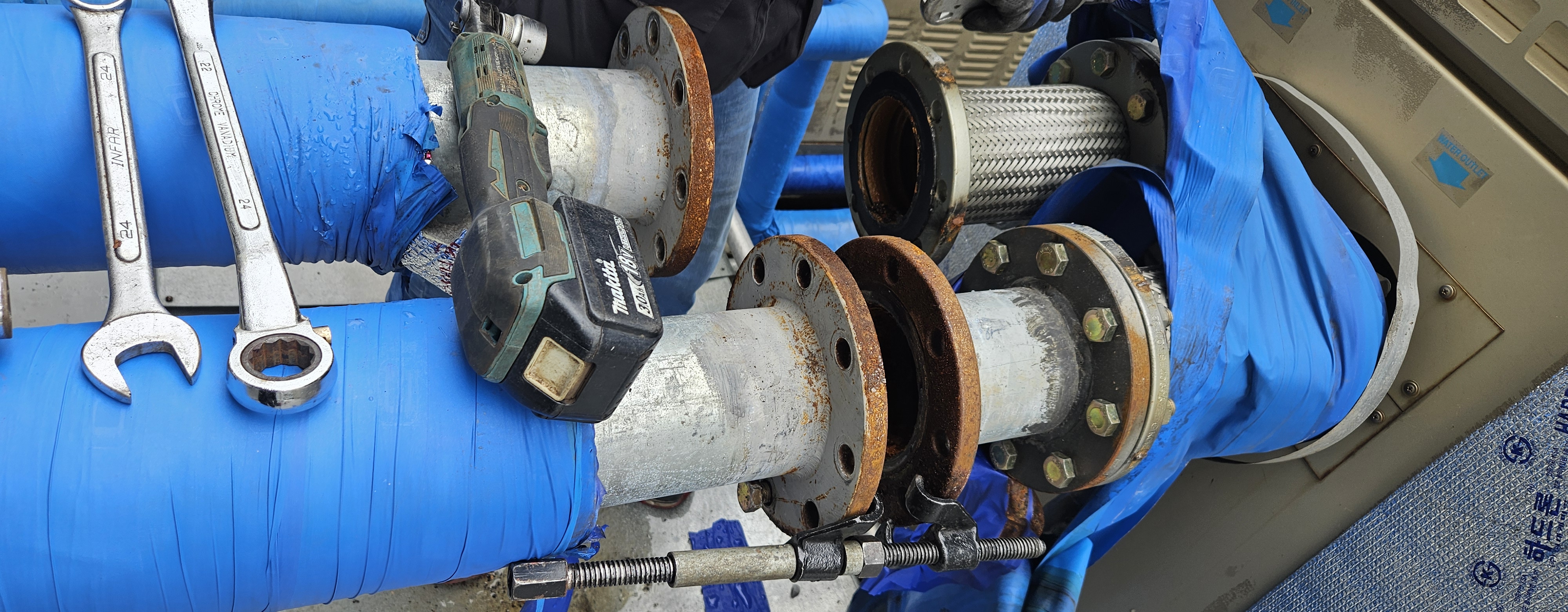

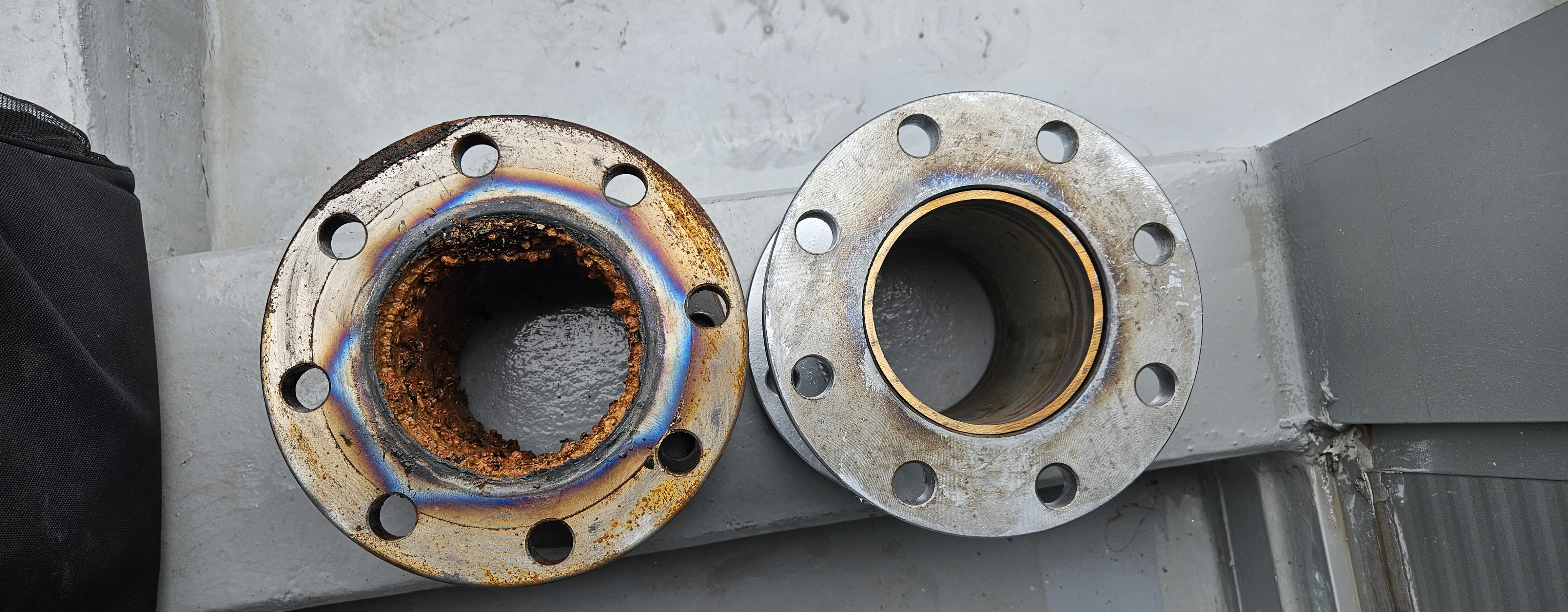

기존 단관과 제작해온 단관비교

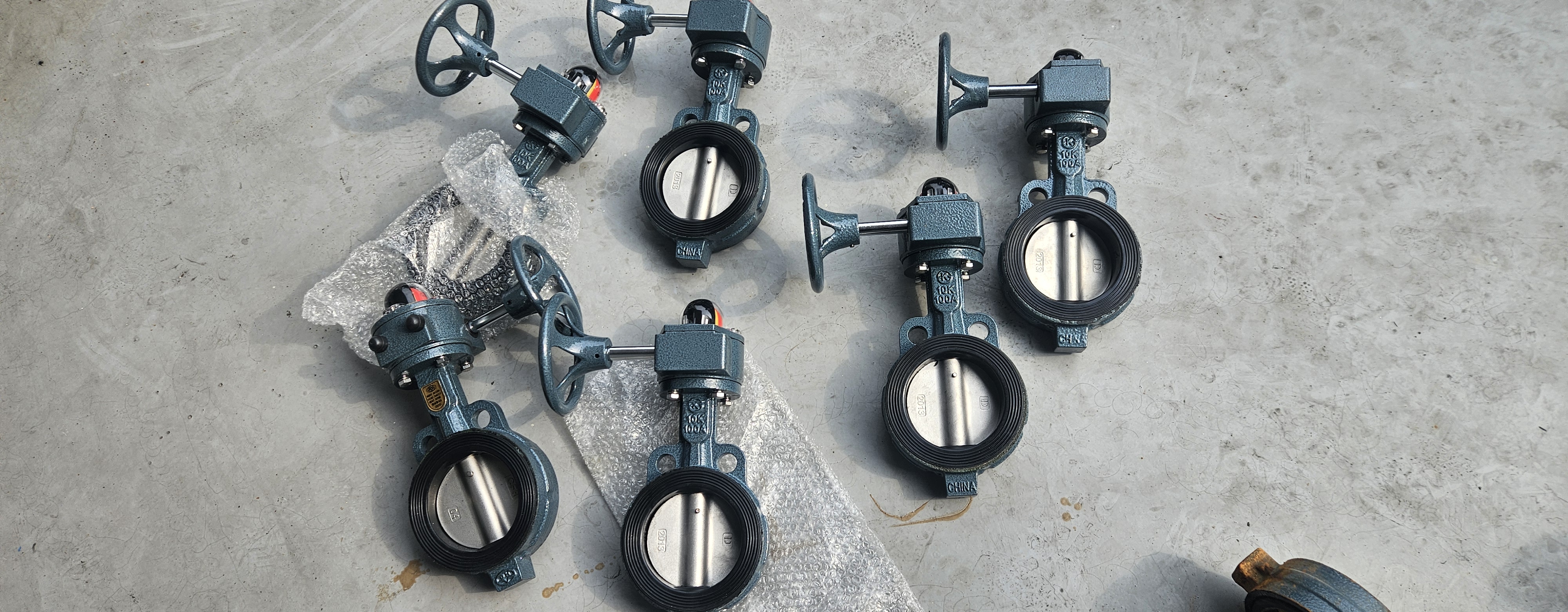

교체할대 기어식 버터플러밸브 펌프 흡입측 토출측 모두 교체
교체할 제품과 비교샷

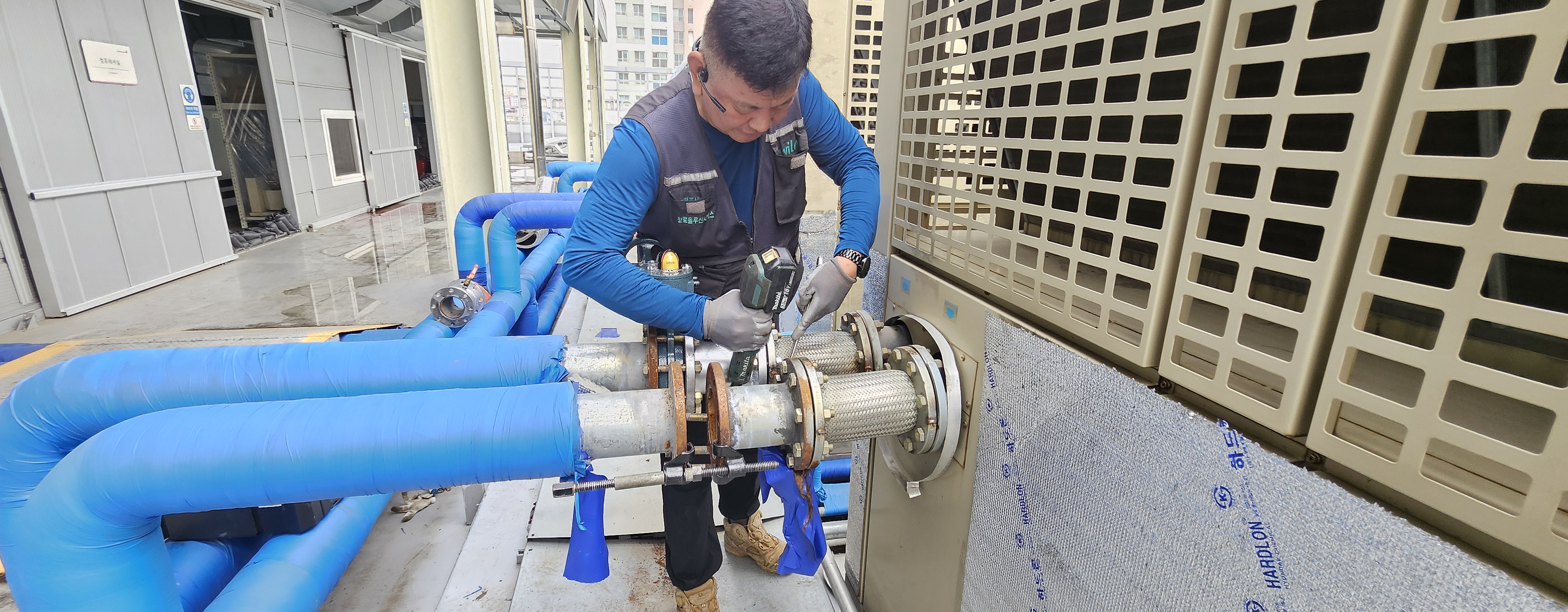

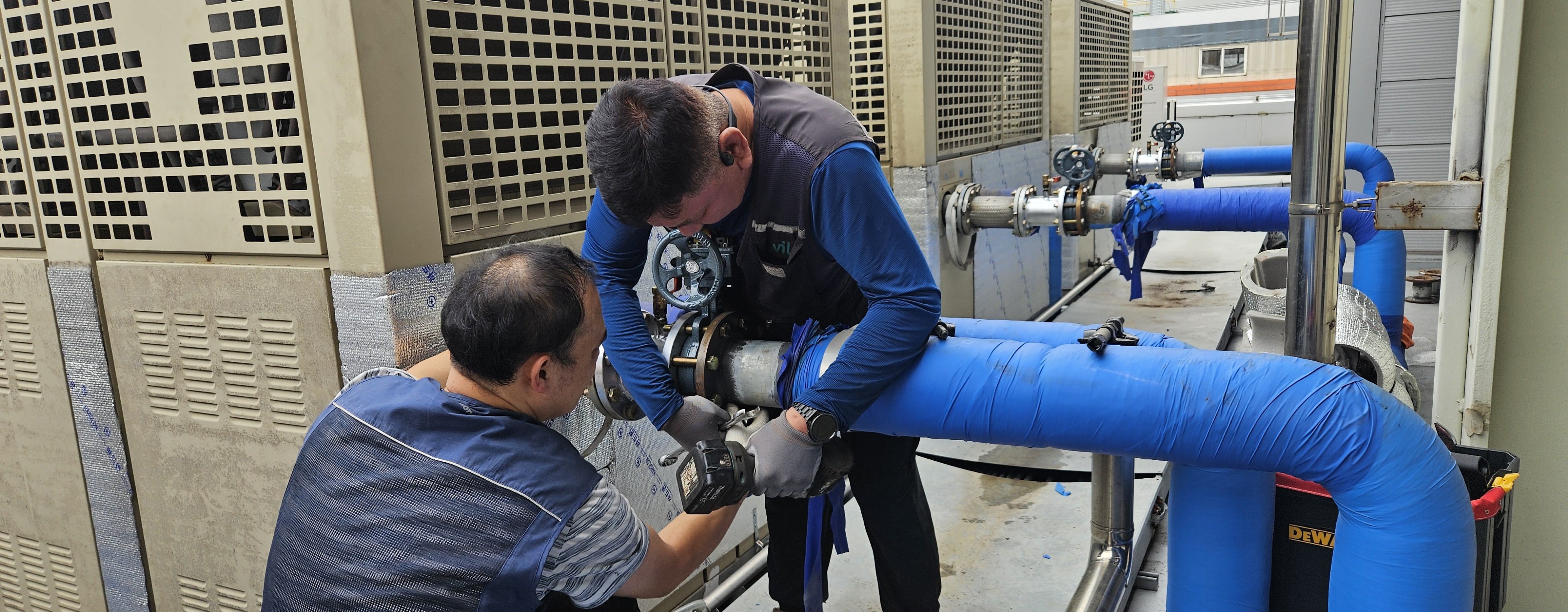

담당자분이 지켜보고 계십니다
기계만지는걸 좋아하시는 분이라 도와주시네요

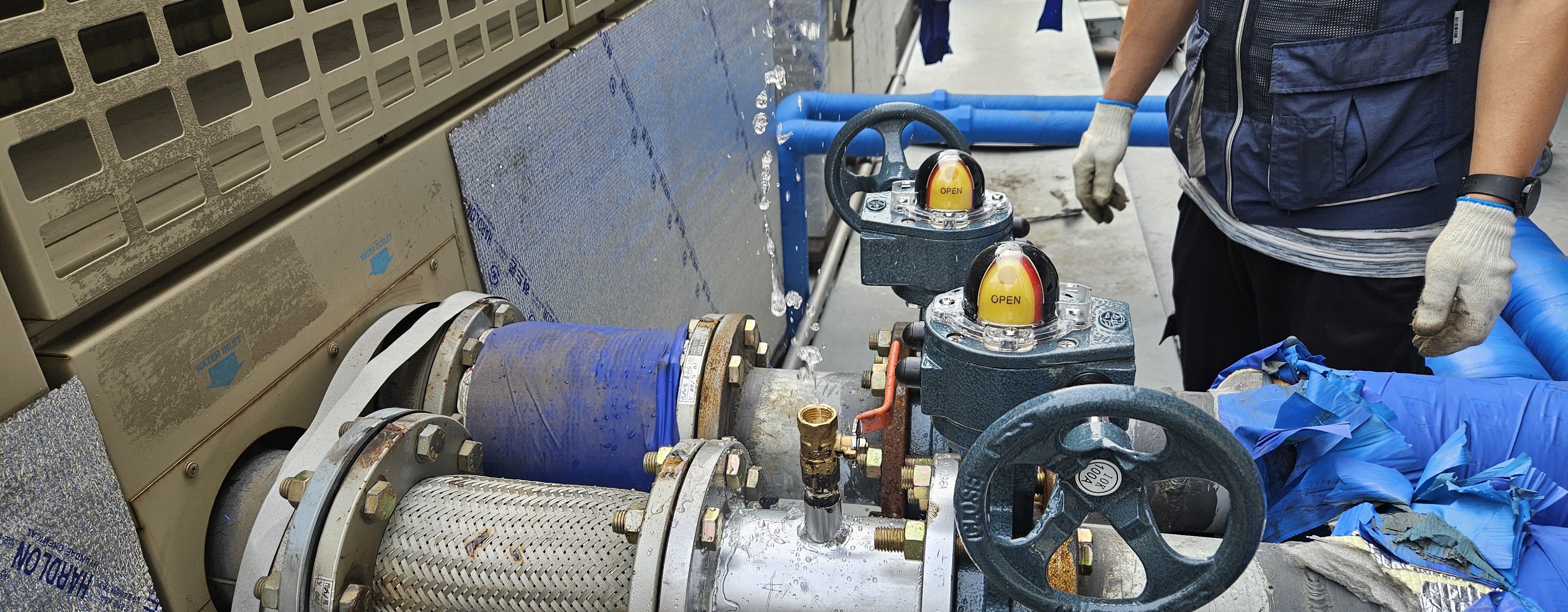

모두 교체완료

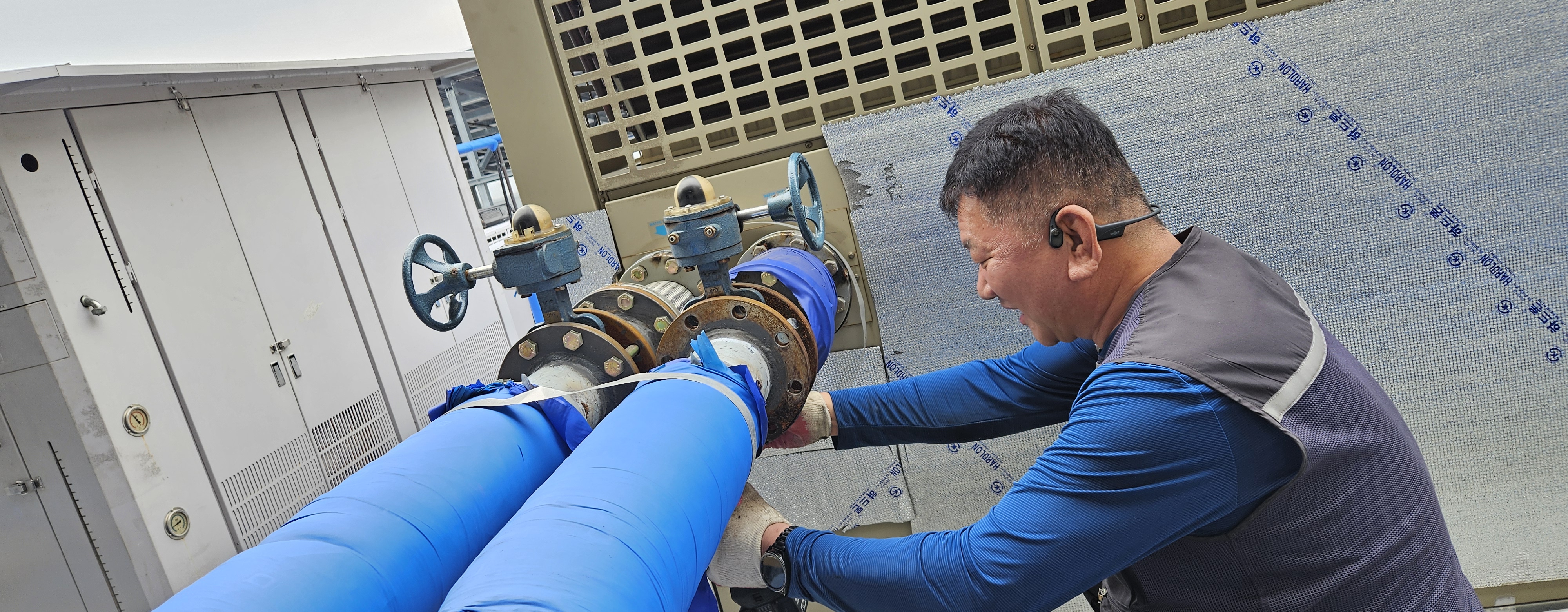

단관에 볼밸브를 설치하여 에어를 한번만 빼면 됩니다

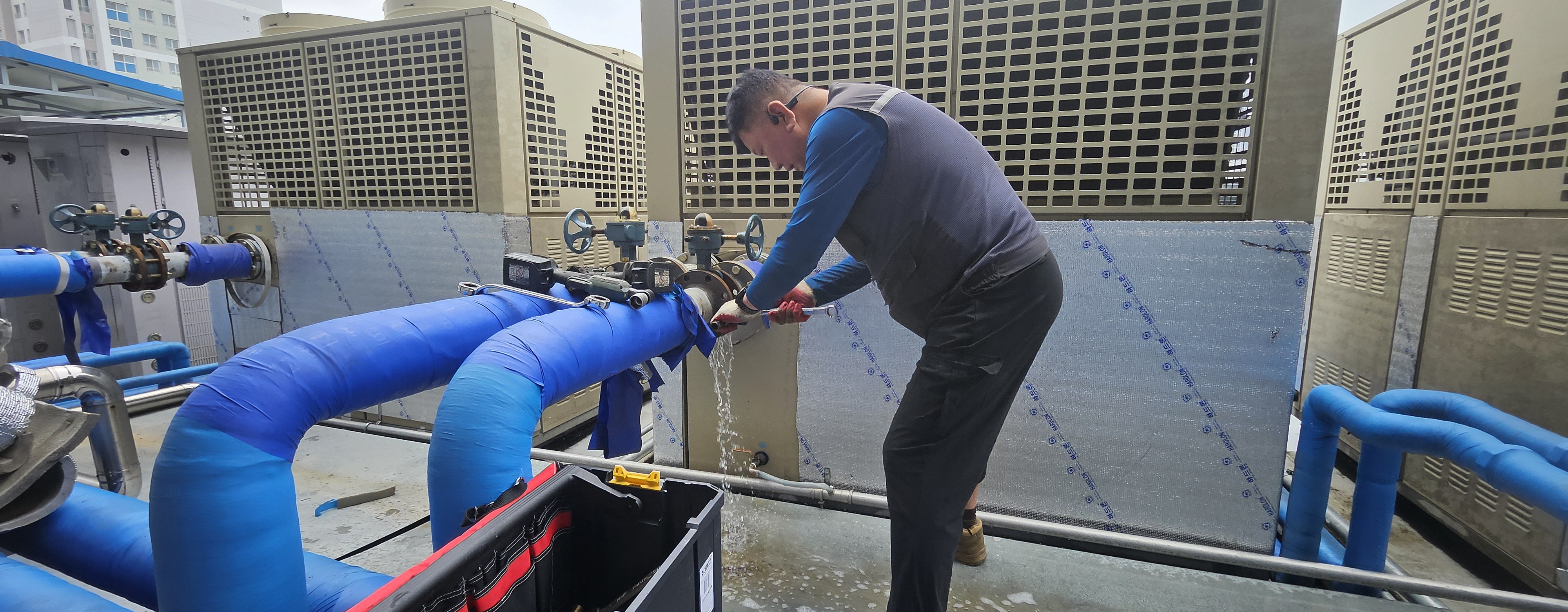

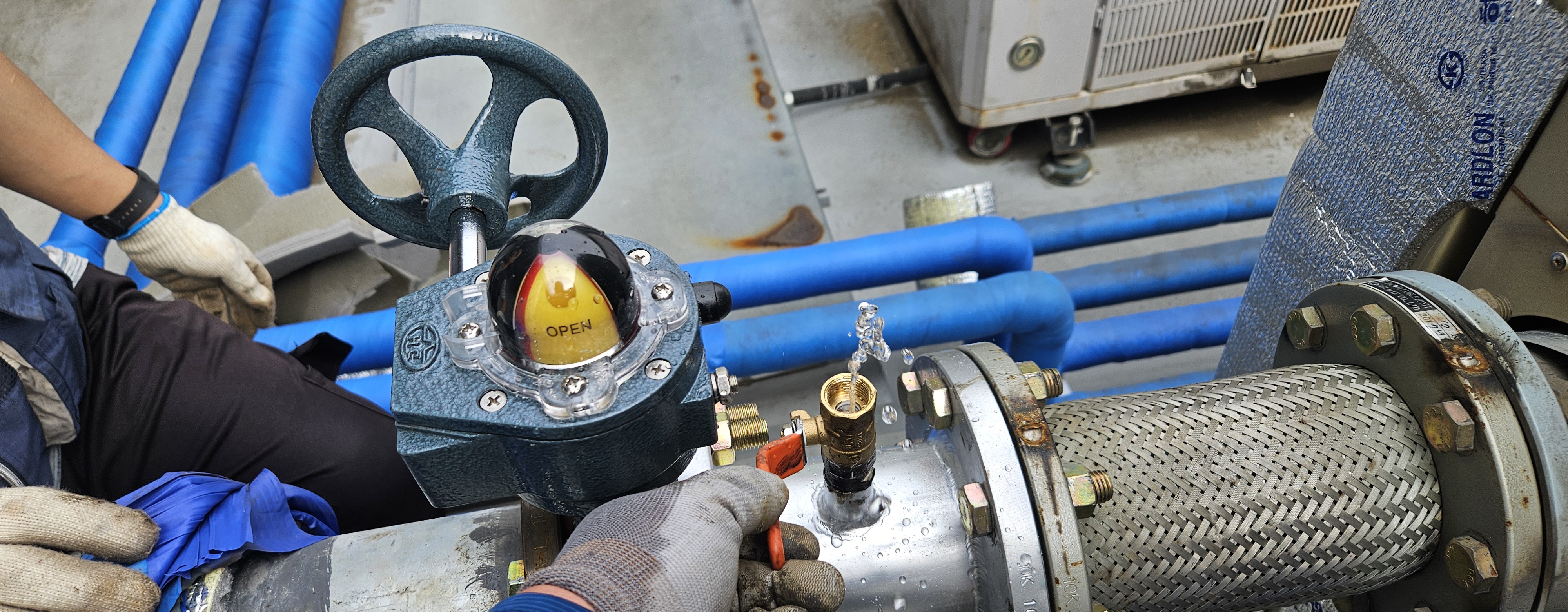

설치한 볼밸브를 열었더니 쉬~~~~~~익하고 상당량으 에어가 빠지고 있습니다
담당자분이 놀래네요
에어가 나오지 않을때까지 에어 방출
펌프에서 펌프측 에어 한번만 뺀후 펌프를 가동하니 바로 정상 가동이 되었습니다
보온완료
