서울특별시 강서구에 있는 모 아파트 상가 건물입니다
관리소장님께서 몇장의 사진과 함께 소방점검시 문제시 된점이라고 교체 의뢰를 하셨습니다

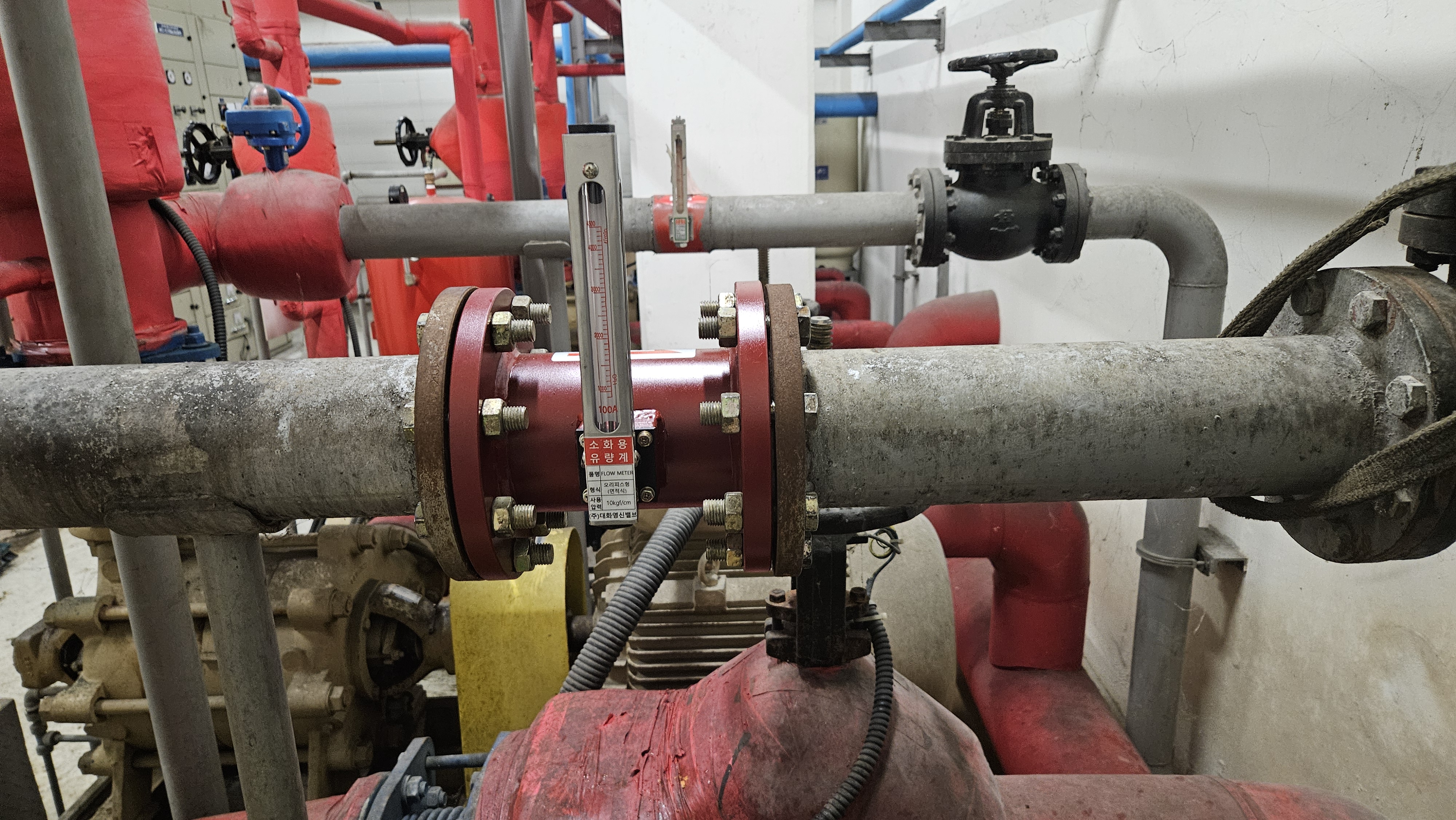

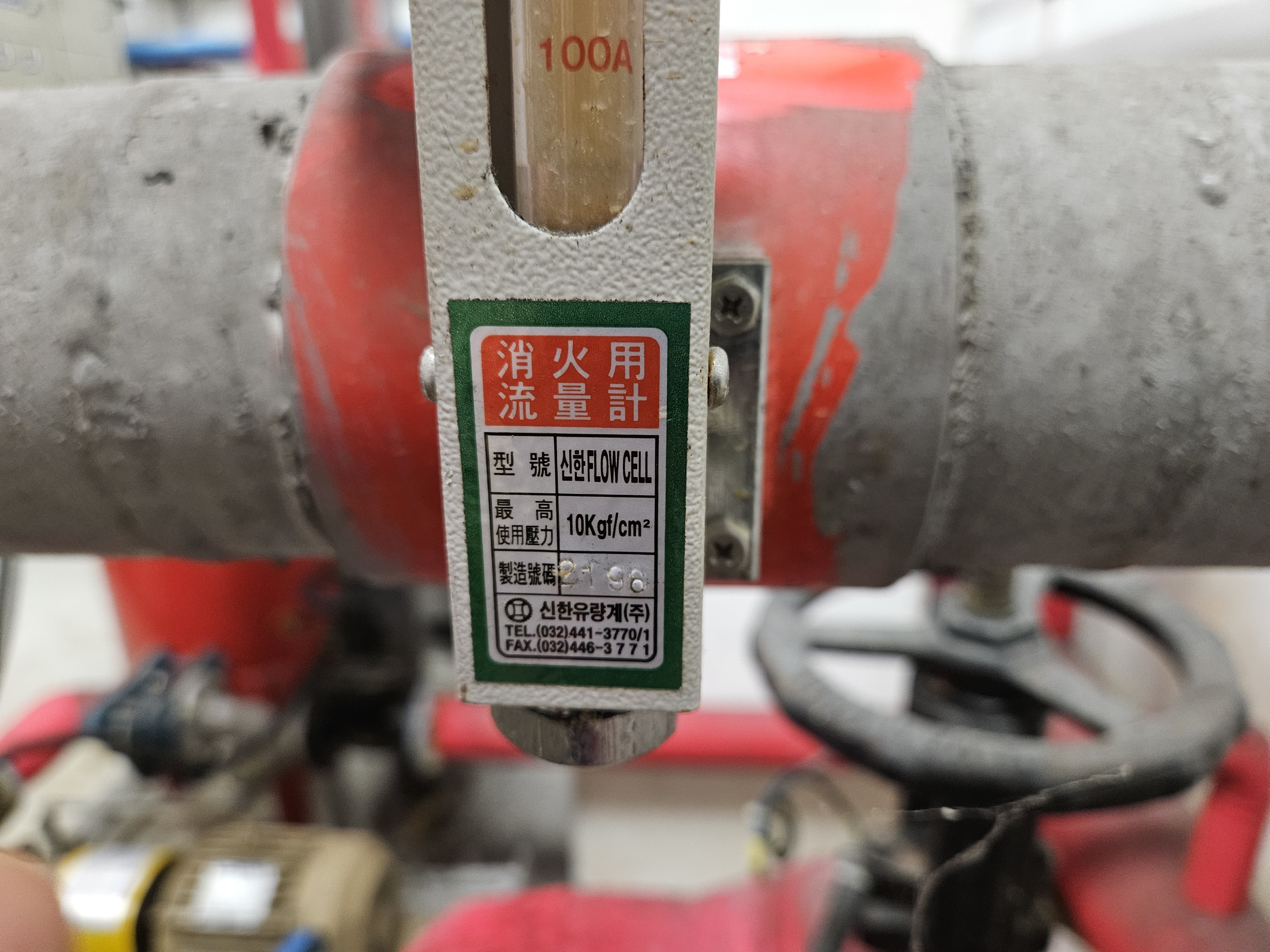

보내온 사진을 보니 소화용유량계로 소방펌프 주 예비 펌프에 사용되는 소화용유량계 입니다

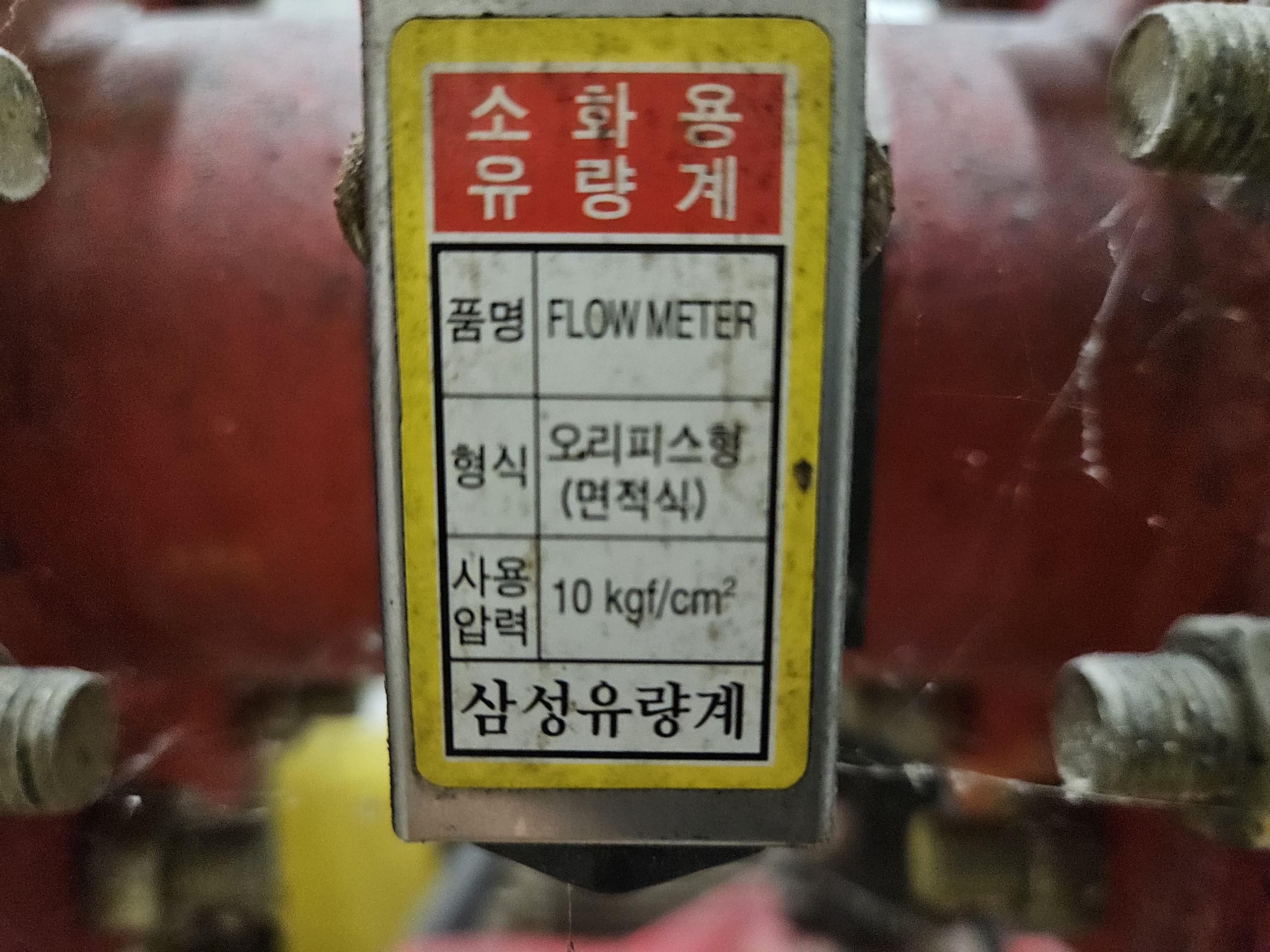

형식은 오리피스형으로 되어있네요
또하나는 나사식 이네요
위 사진을 바탕으로 견적을 내고 오케 이되어
자재를 준비하여 방문합니다

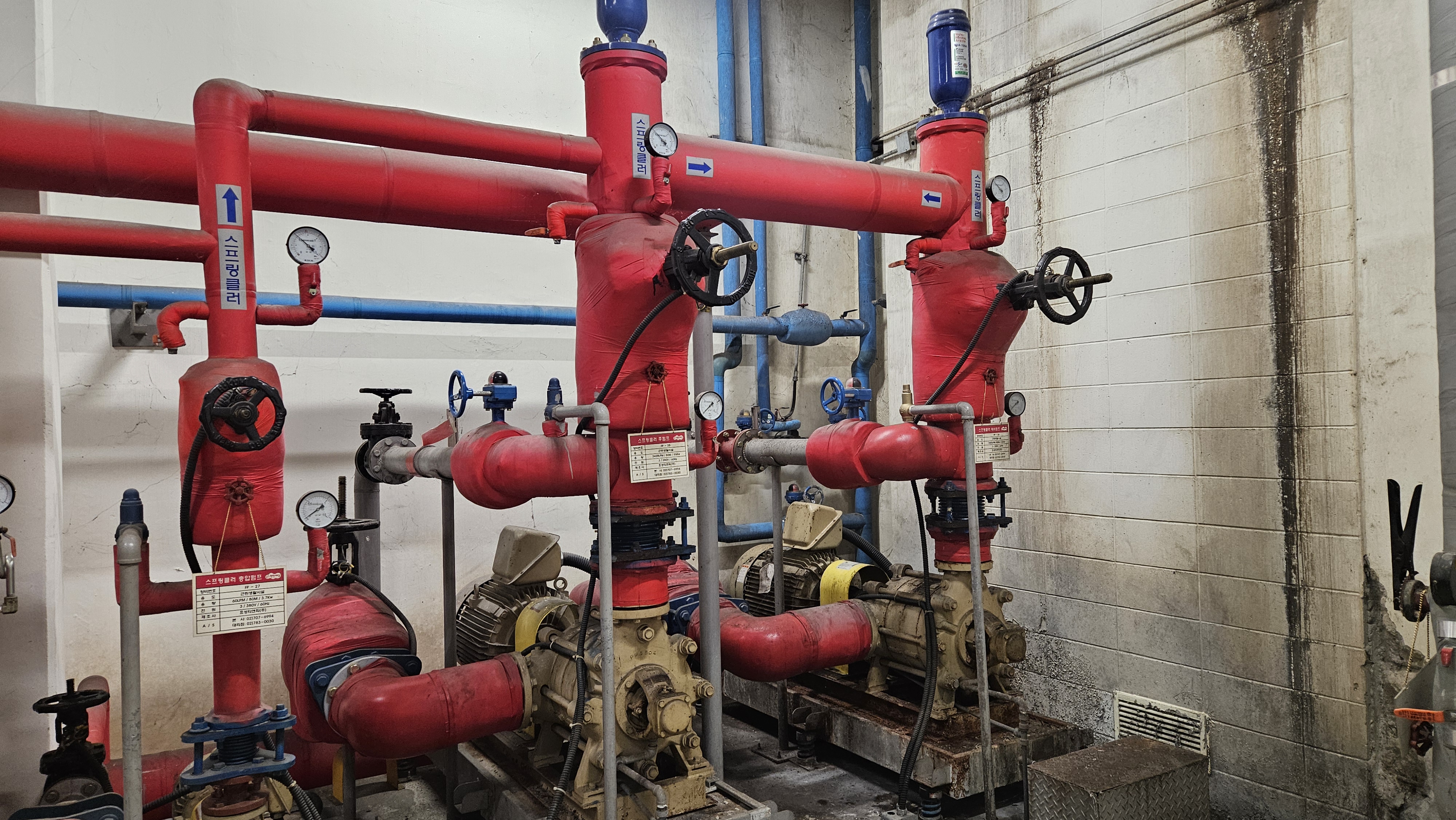

충압펌프 하나에 스프링클러 주펌프 예비펌프가 있습니다

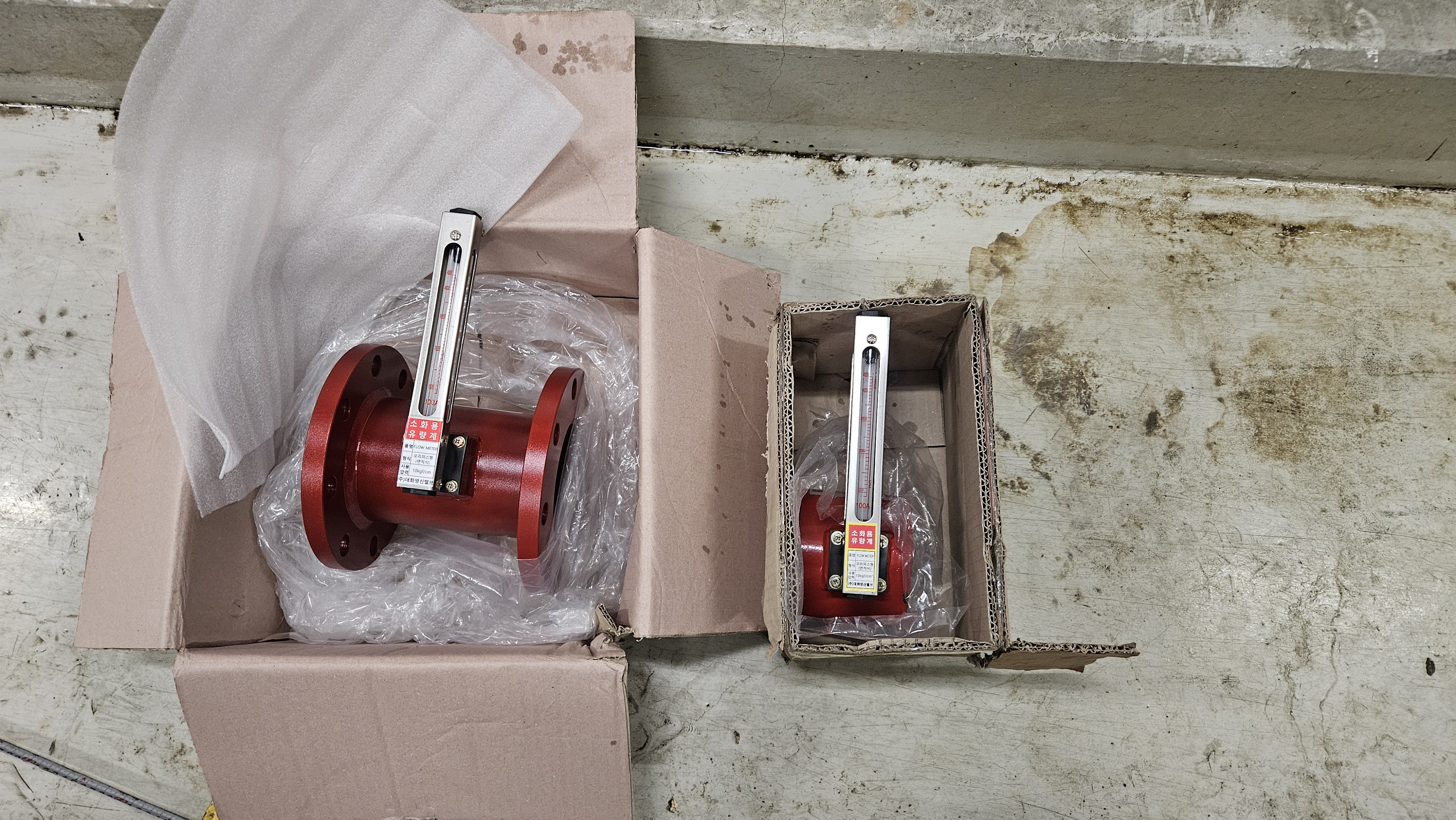

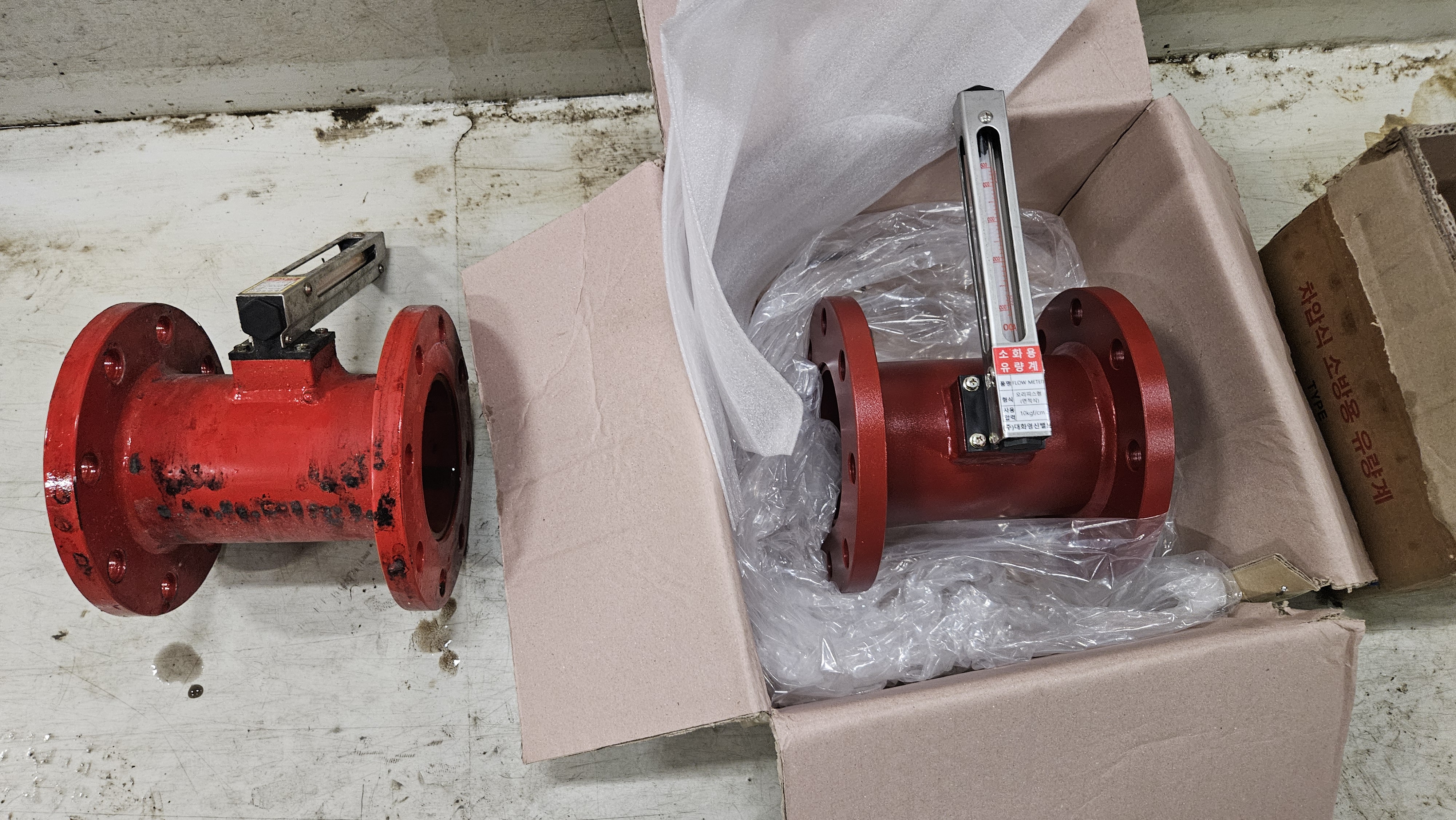

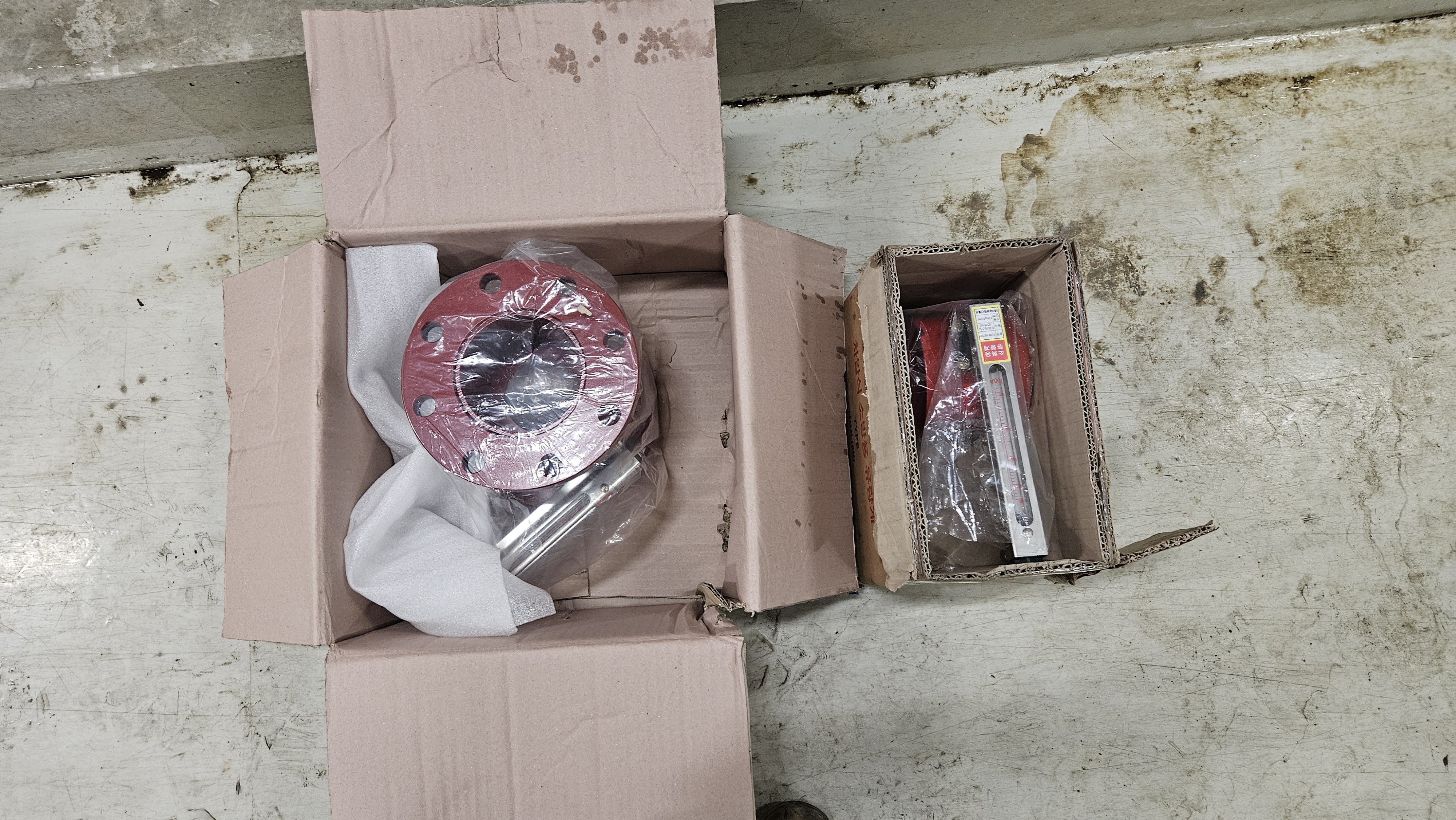

준비해온 소화용유량계 후렌지 타입과 나사산 타입입니다
구경은 100A 오리피스 방식입니다

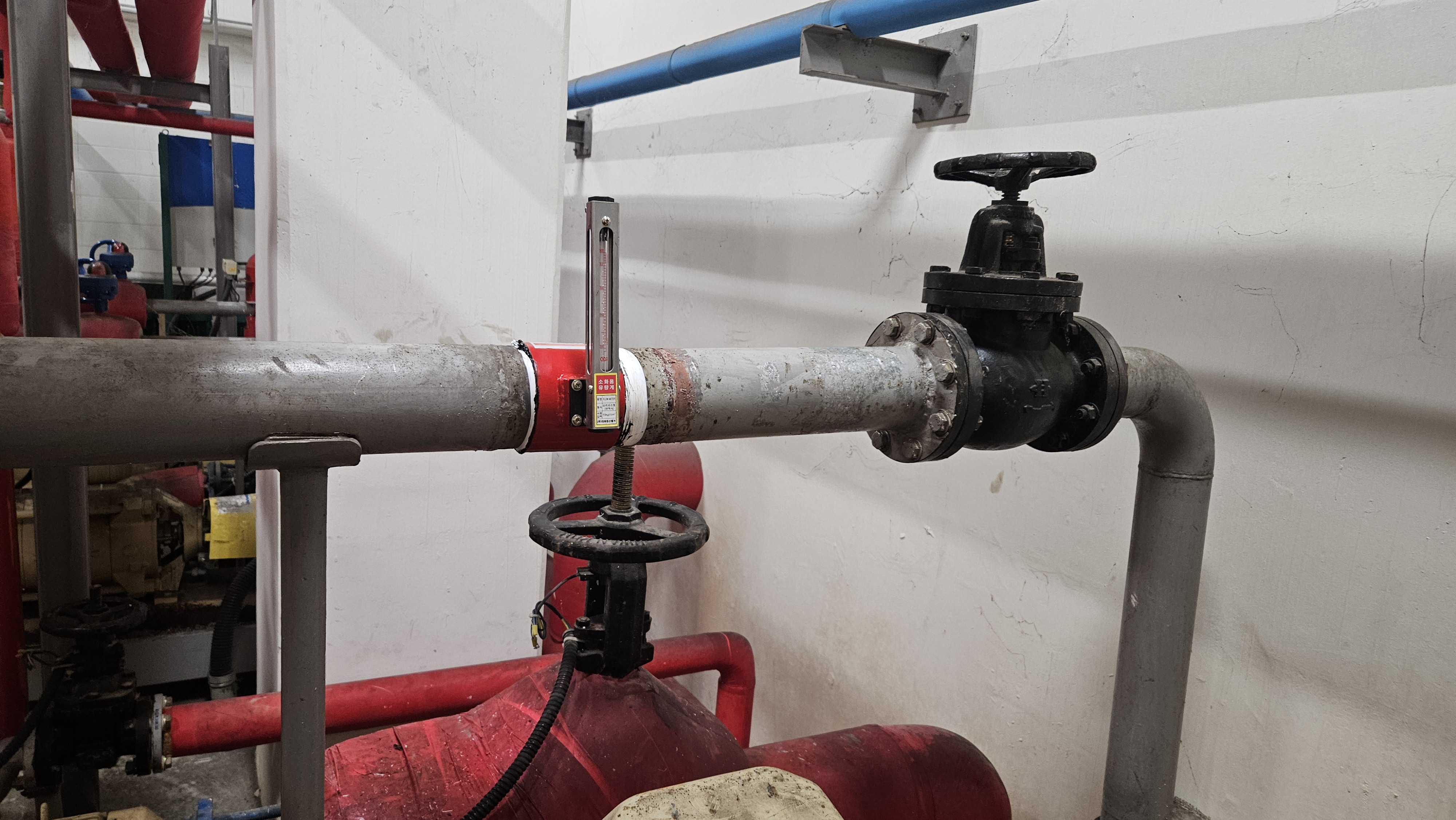

소방 주펌프 토출밸관에 기어식버터플리밸브 로 차단밸브가 달려있고 소화용유량계 그리고 유량조절이 가능한 글로브밸브가 설치되있습니다

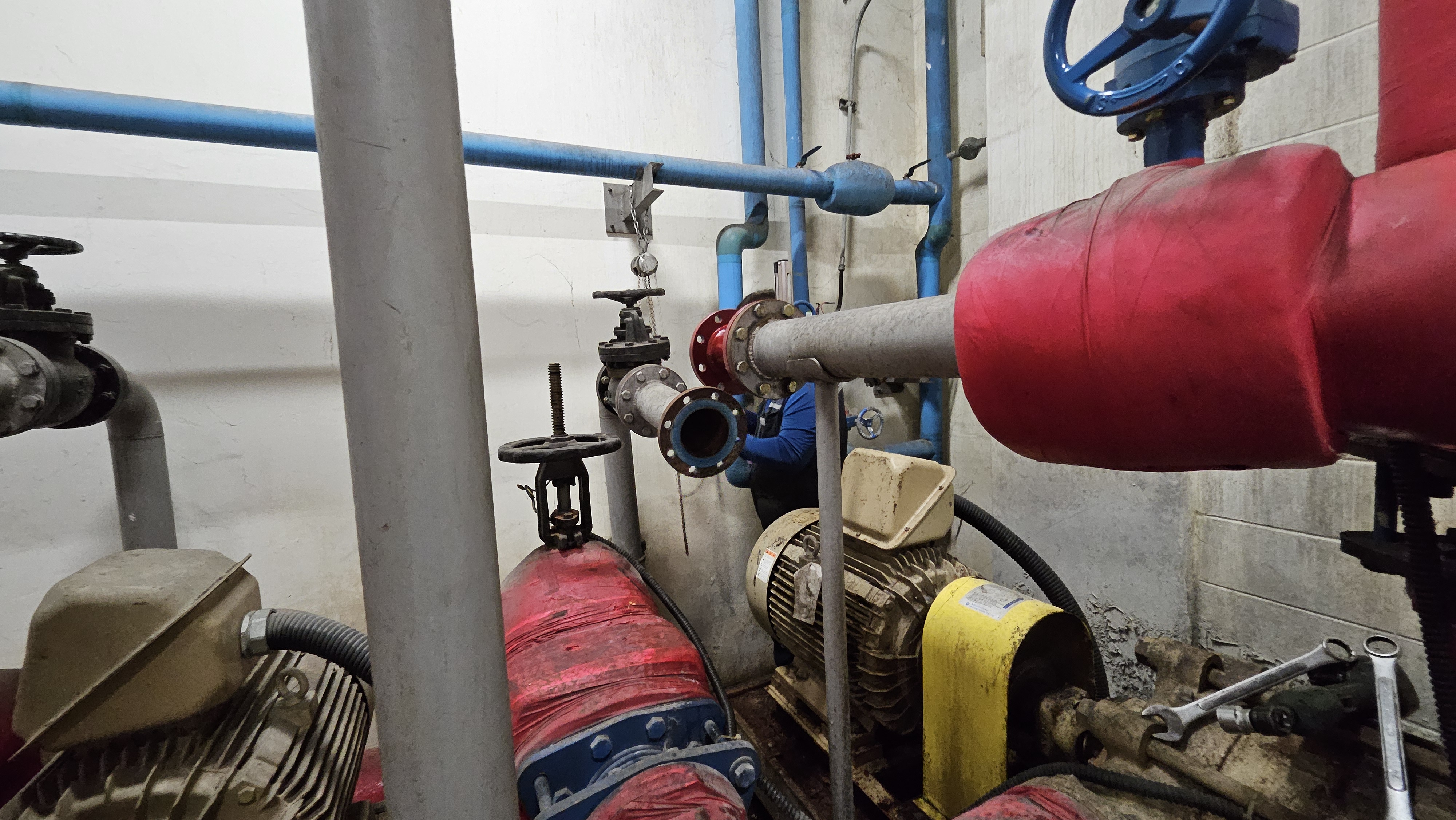

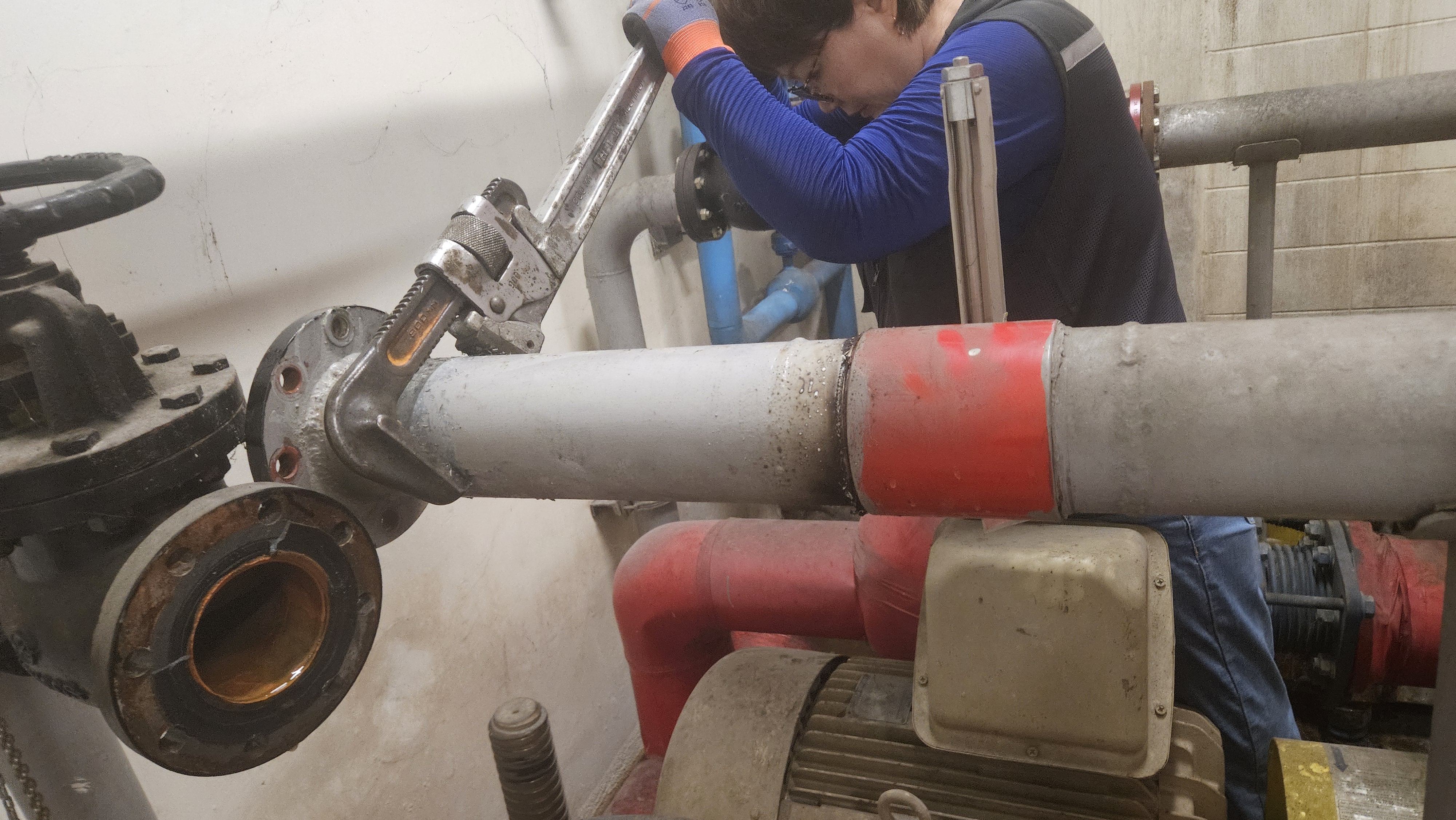

먼저 후렌지식 유량계를 분리합니다
기존 배관에 물이 조금차있었네요

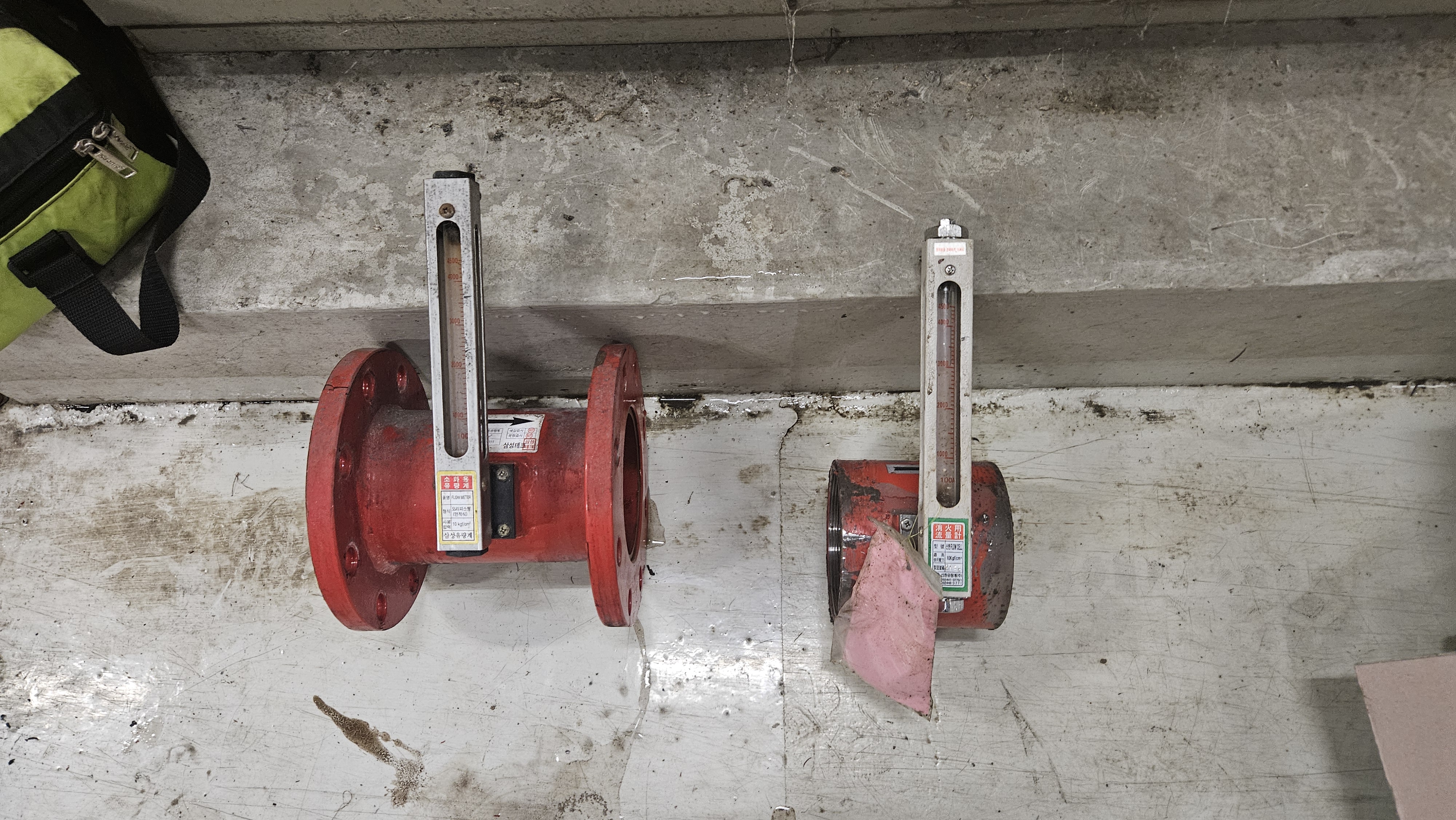

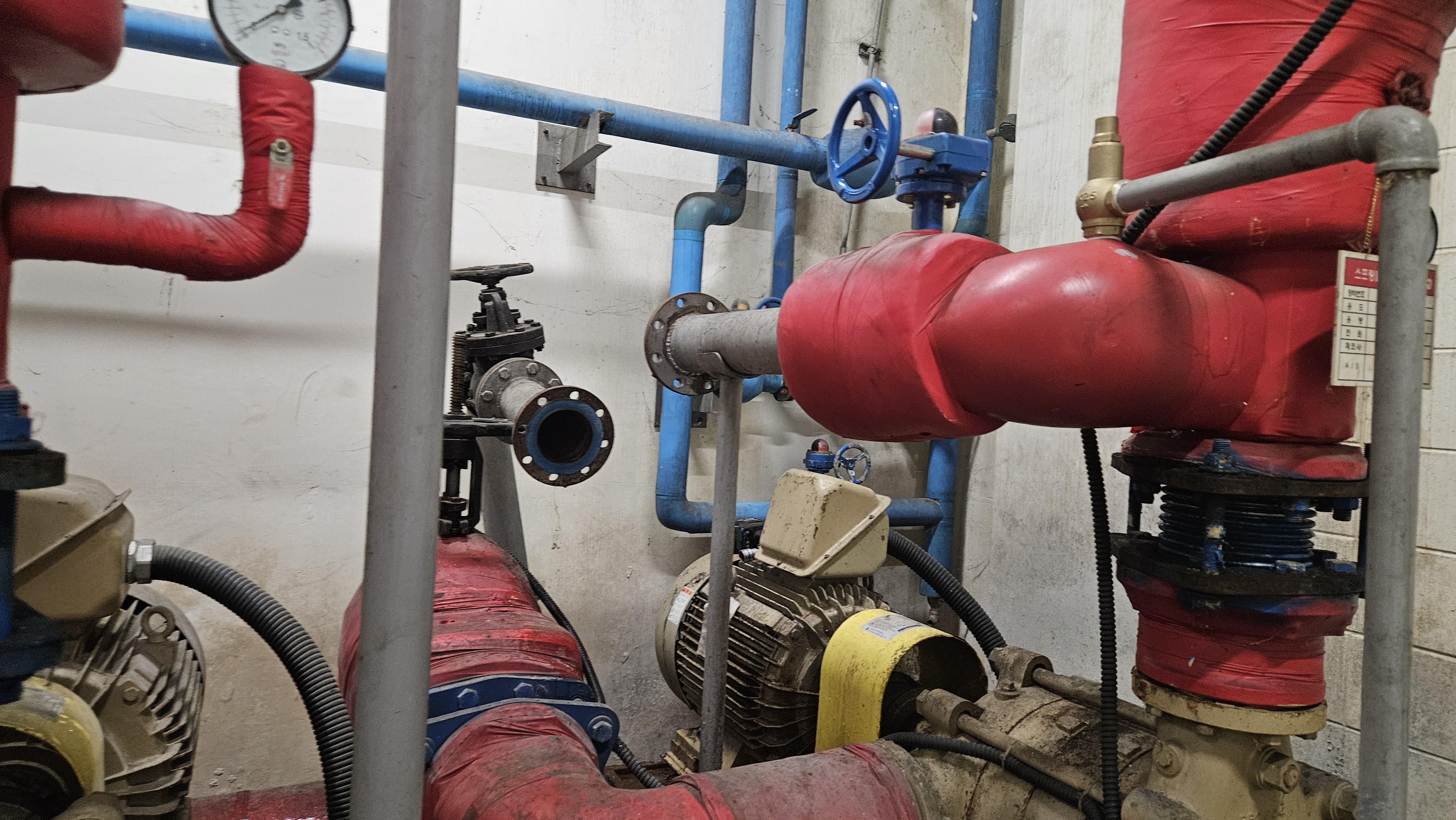

기존 후렌지식 소화유량계 제거
밸브판매 업체에서 면간길이가 동일 하다했는데 20mm정도 짧내요
다행히 글로브밸브쪽 배관이 조금 자유스럽습니다
모든 배관의 고정부분을 풀고 다시 조립하니 설치가 가능했습니다

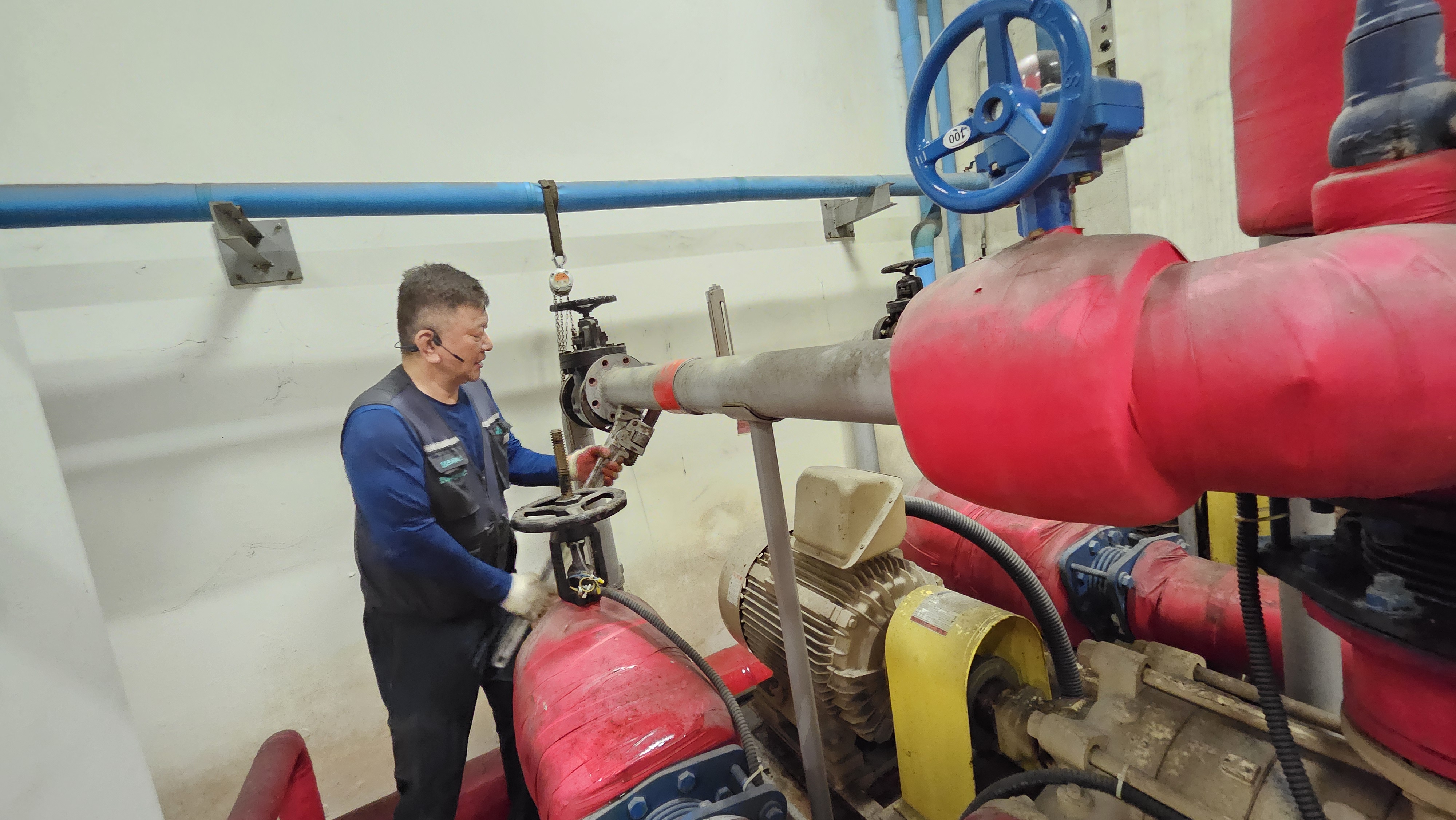

교체 완료

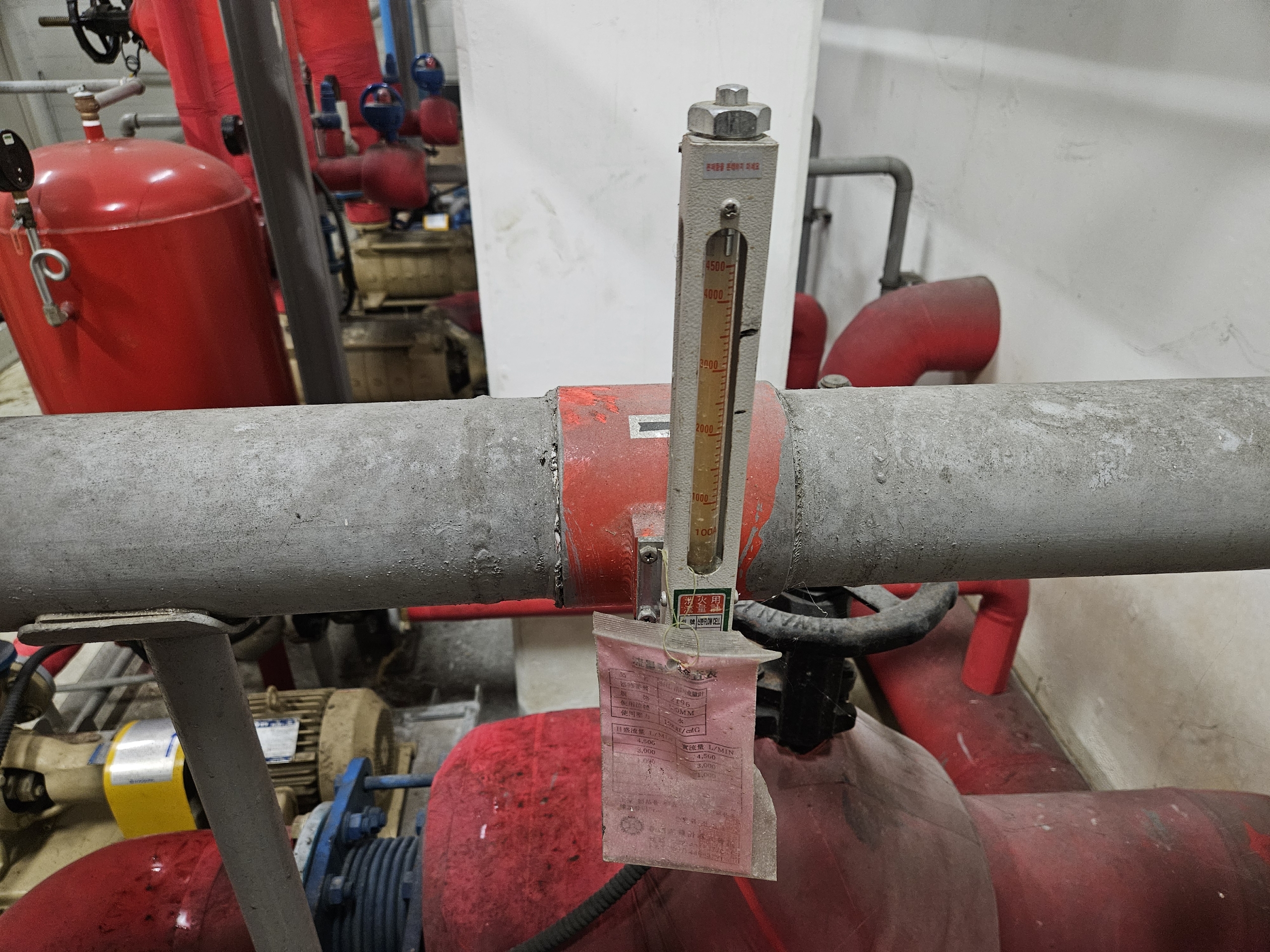

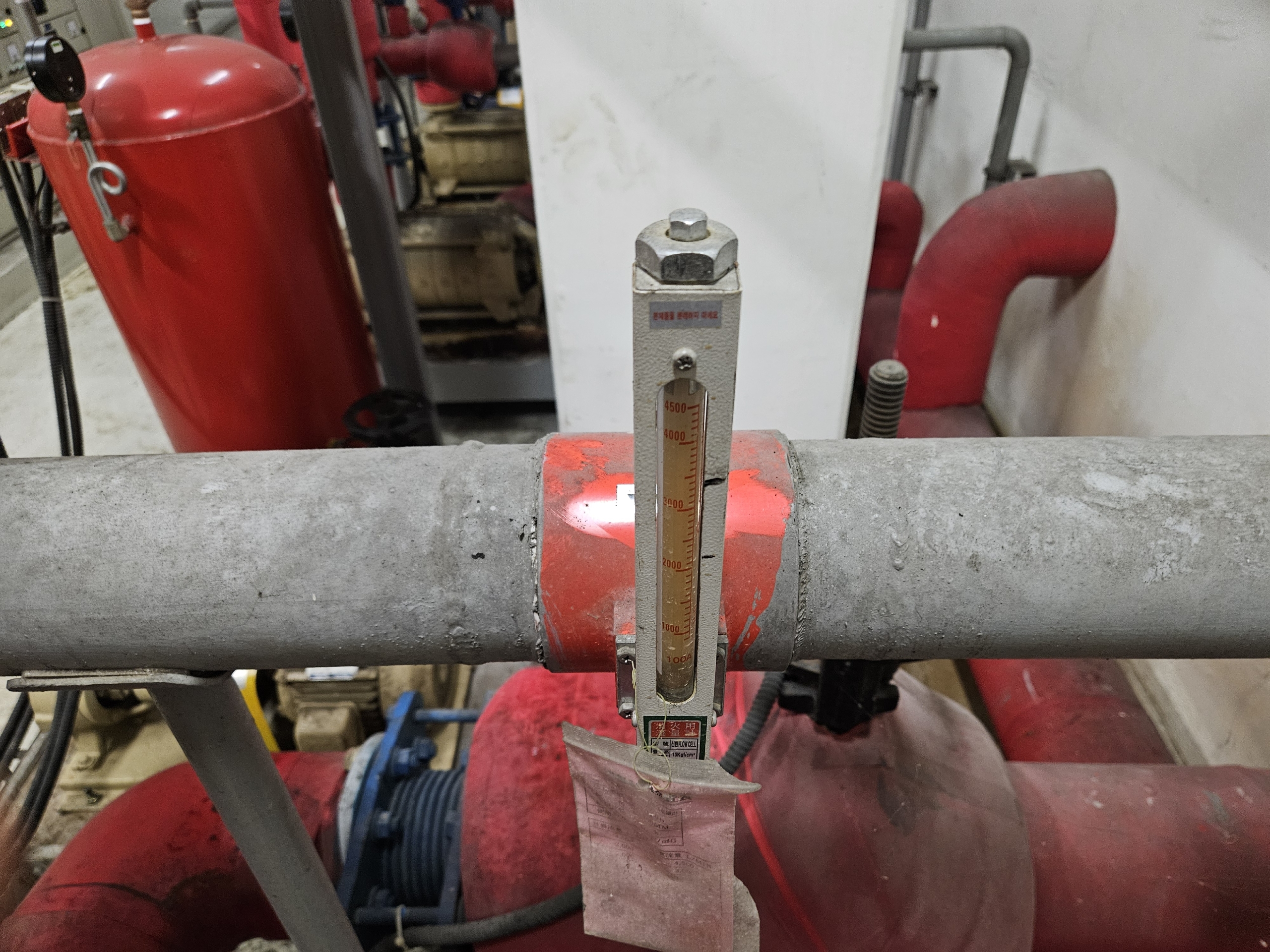

이제 100A 나사산식 소화유량계 교체준비
단단하게 고정되어있네요

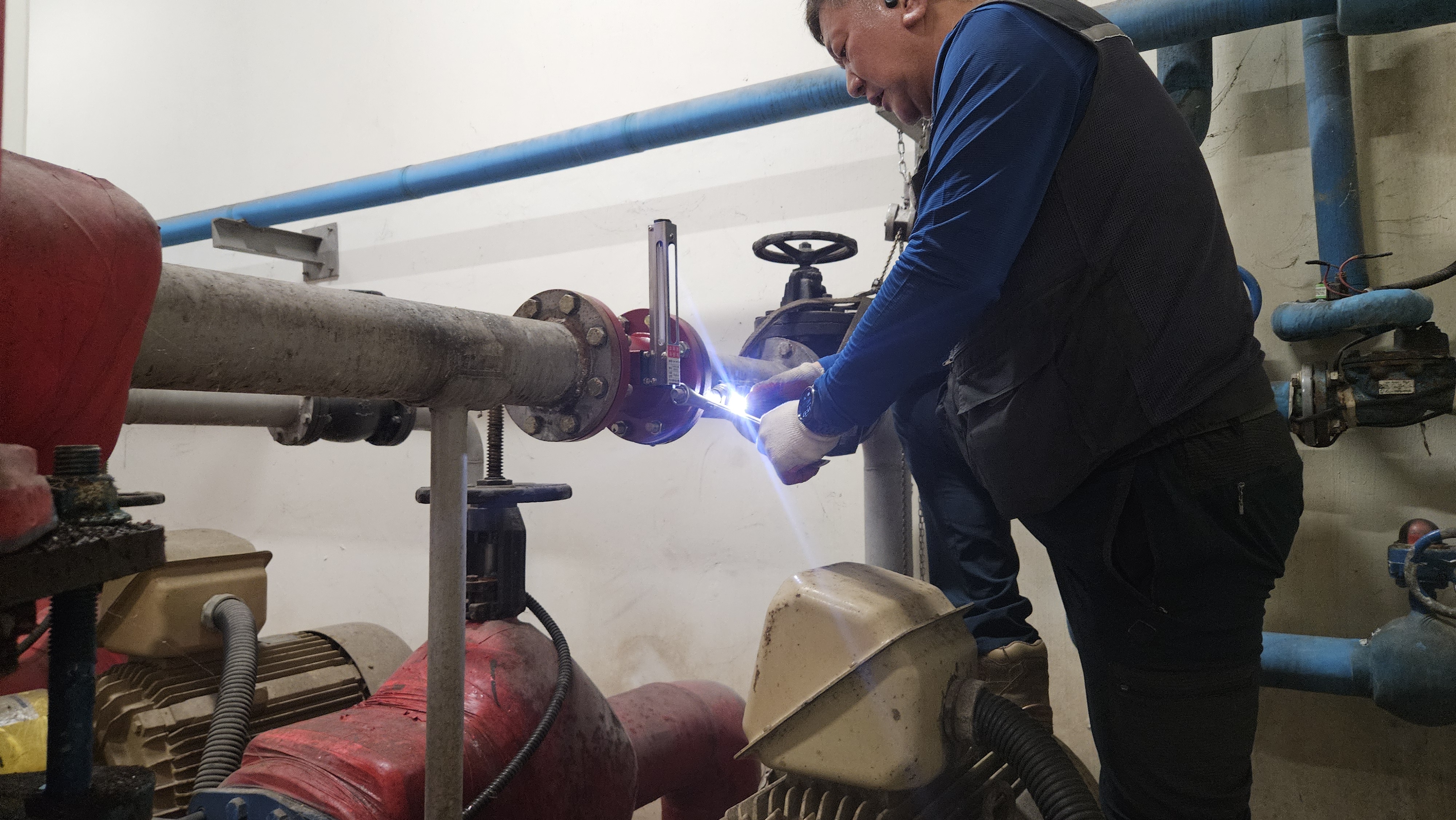

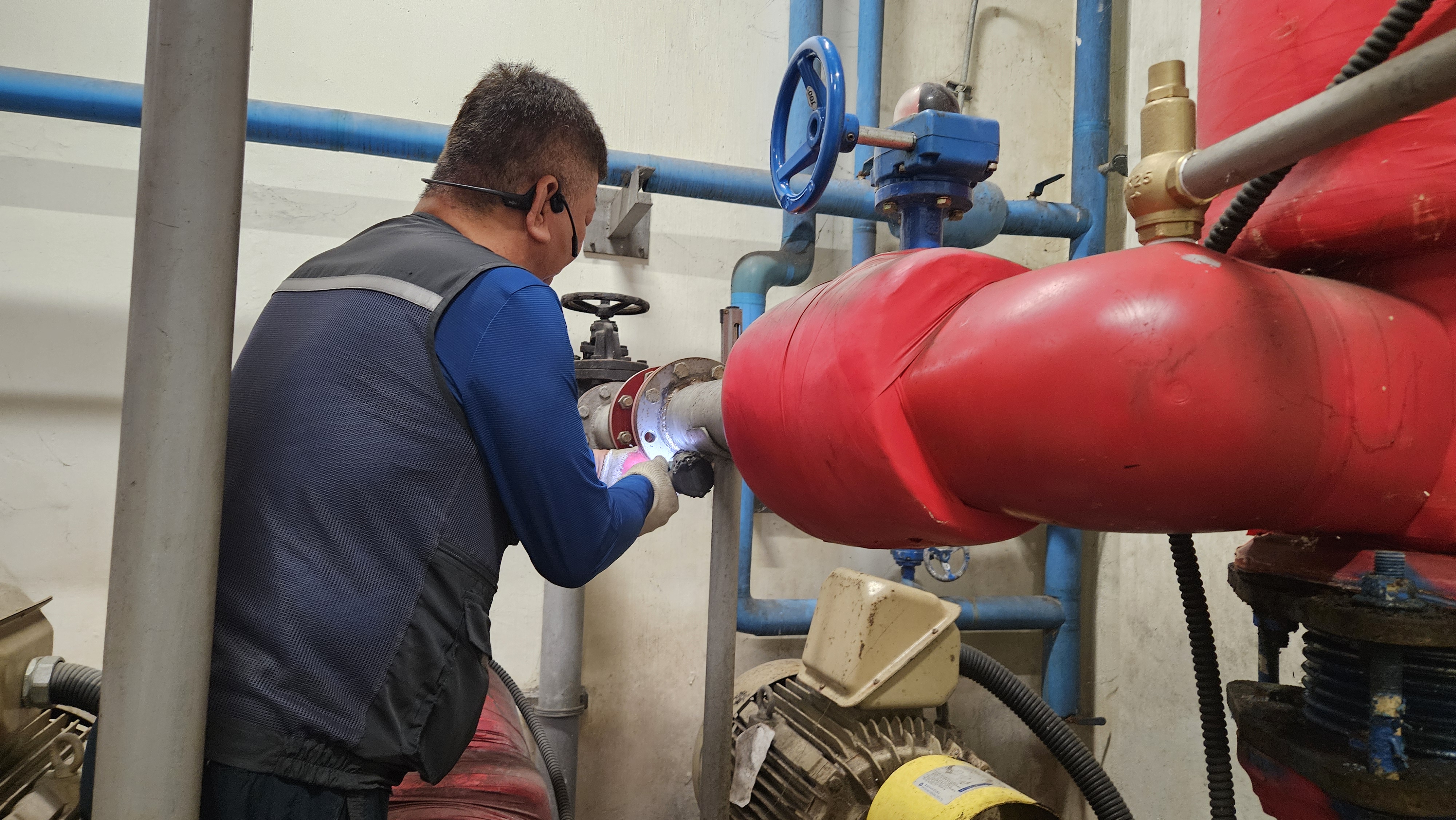

그럼 열을 가합니다

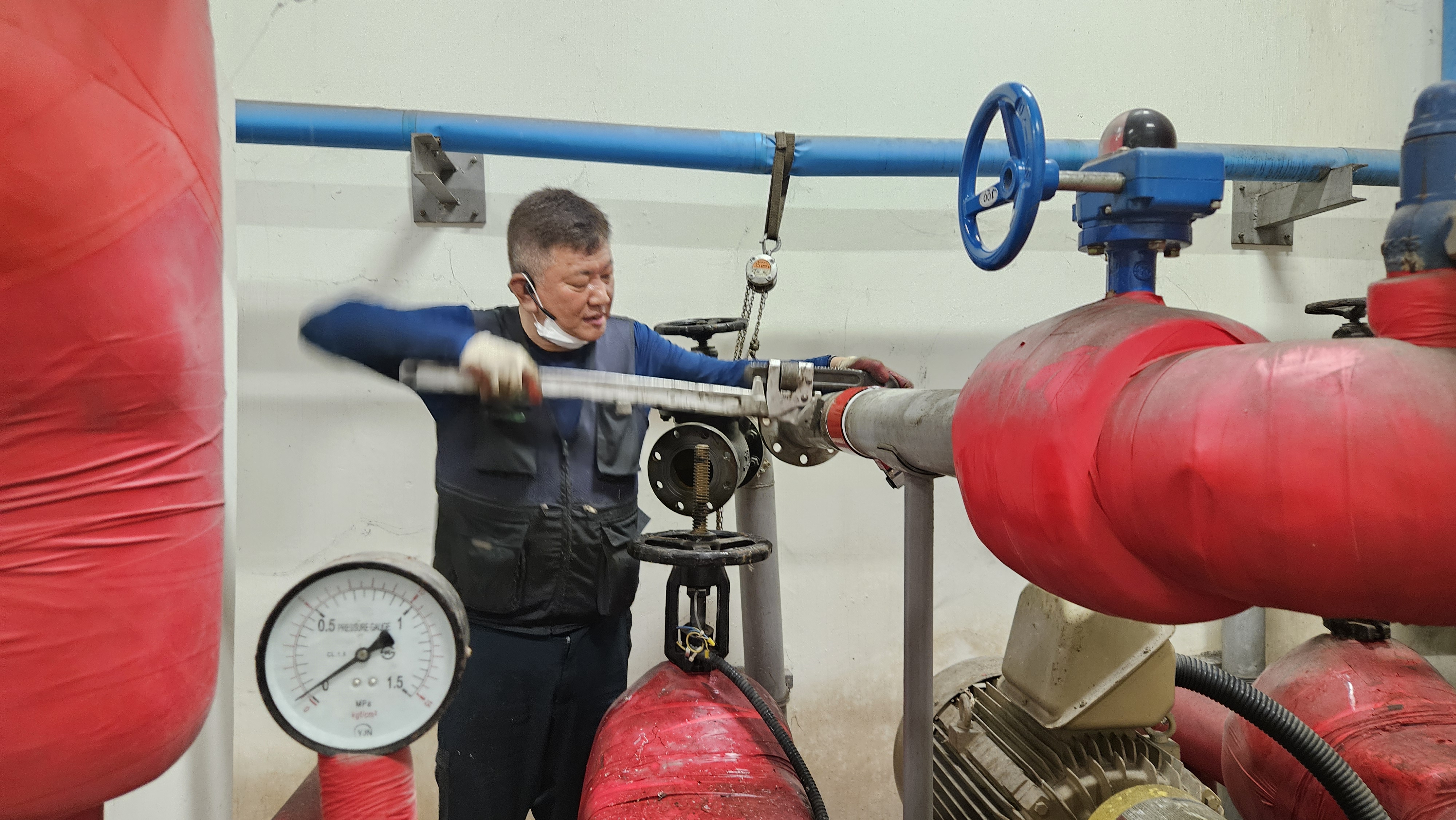

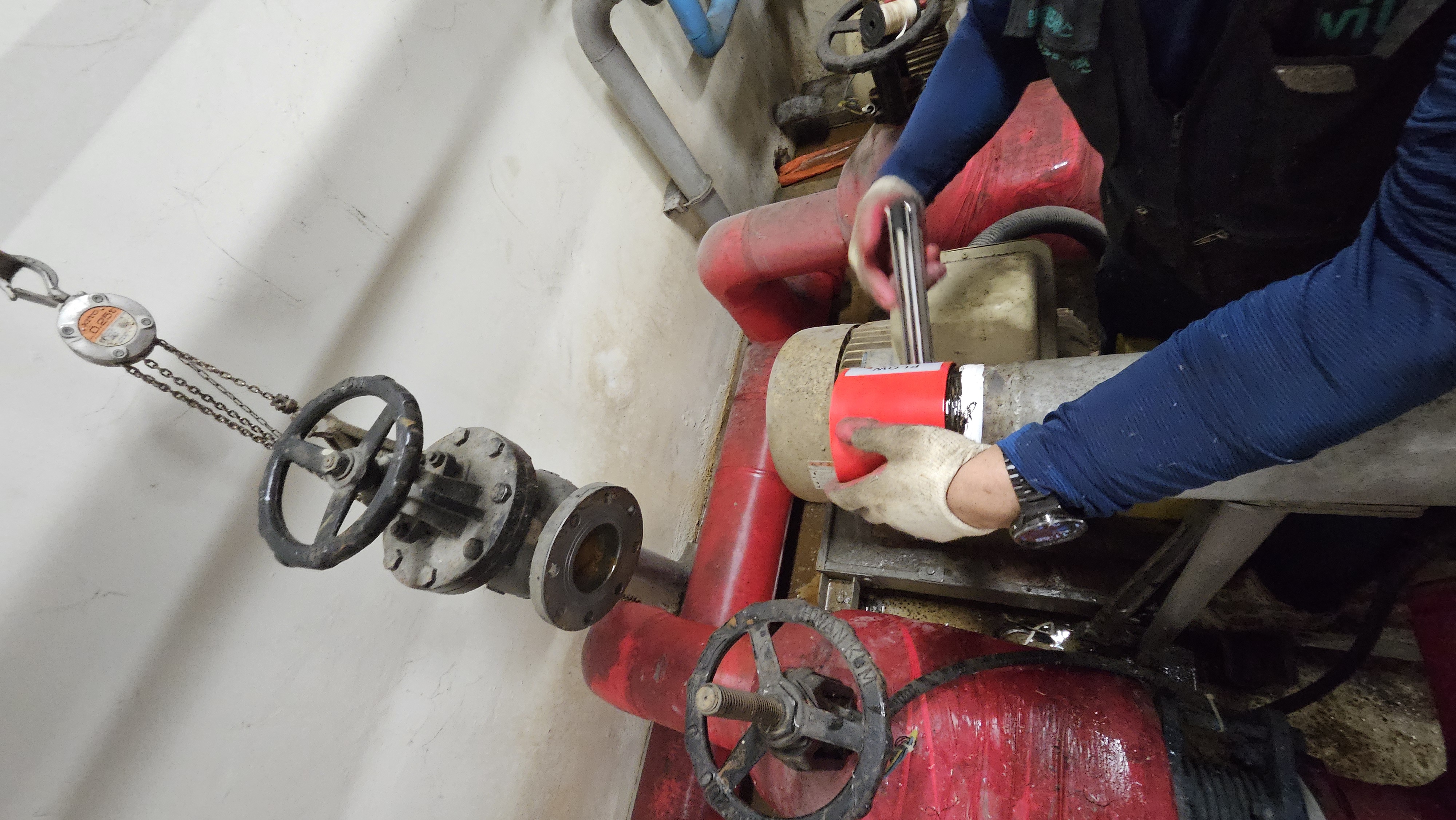

100A라 저희 마님하고 사이좋게 양쪽에서

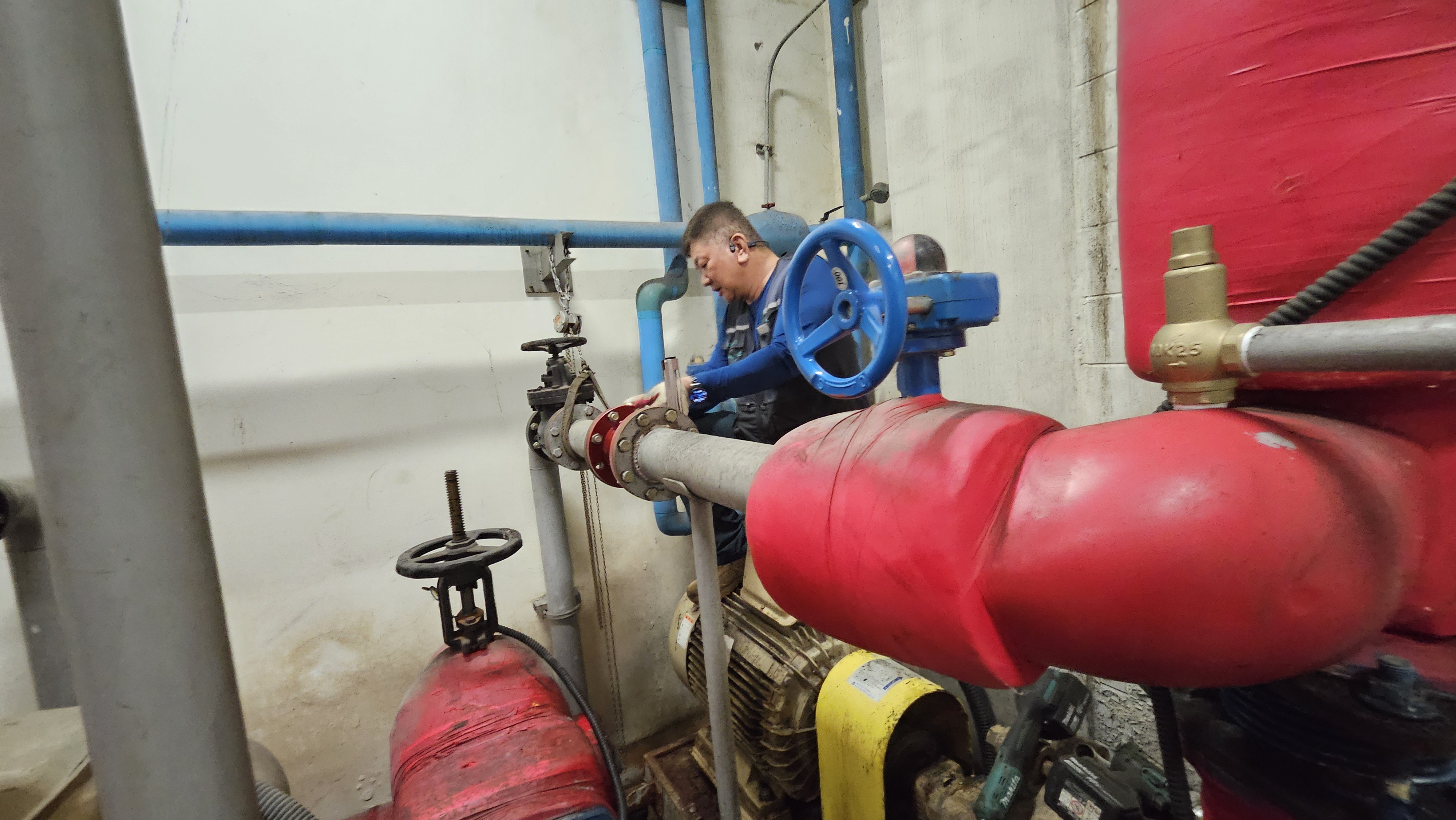

저희 마님께서 힘좀 씁니다
저도 힘좀씁니다

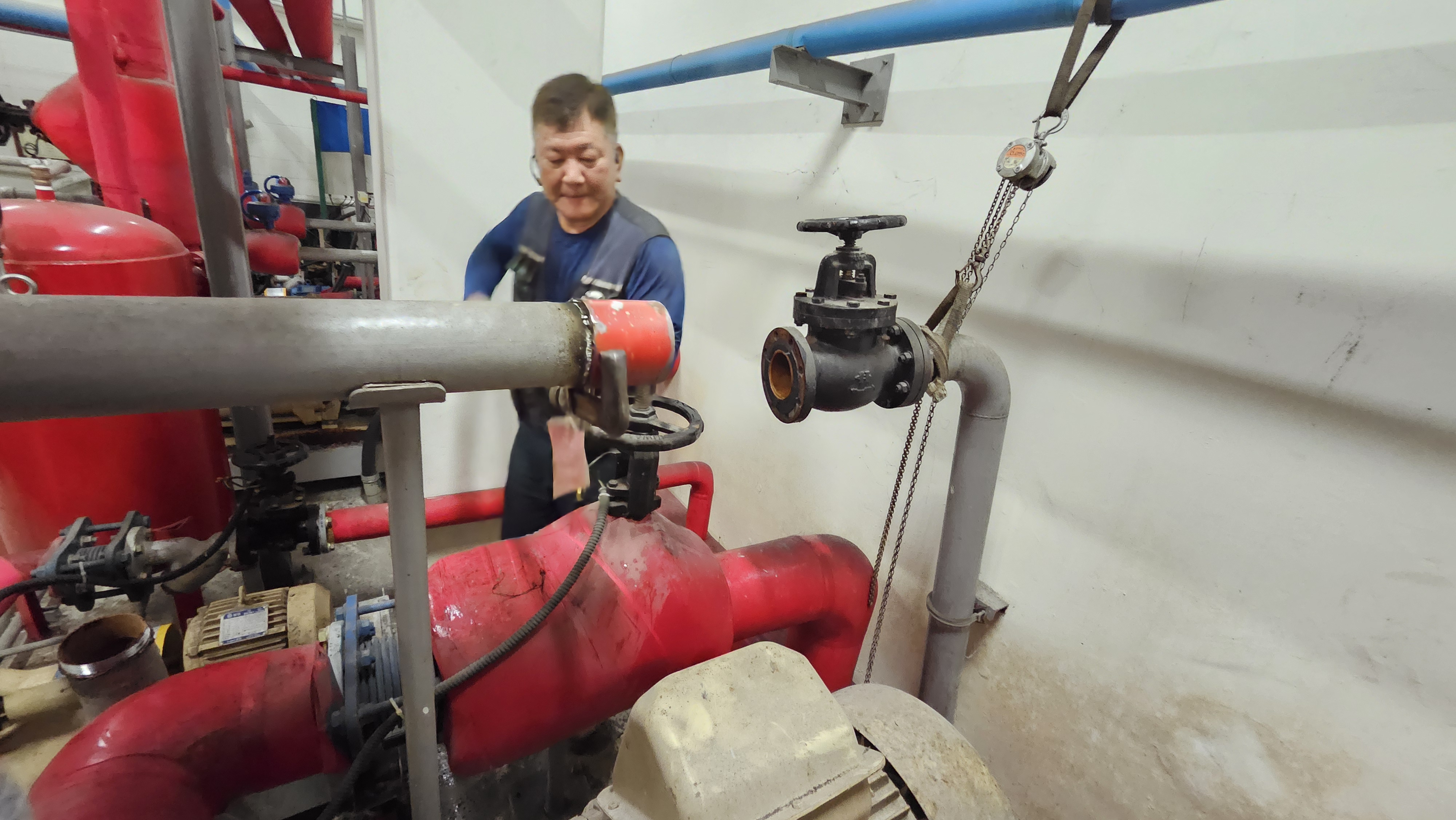

분리 완료

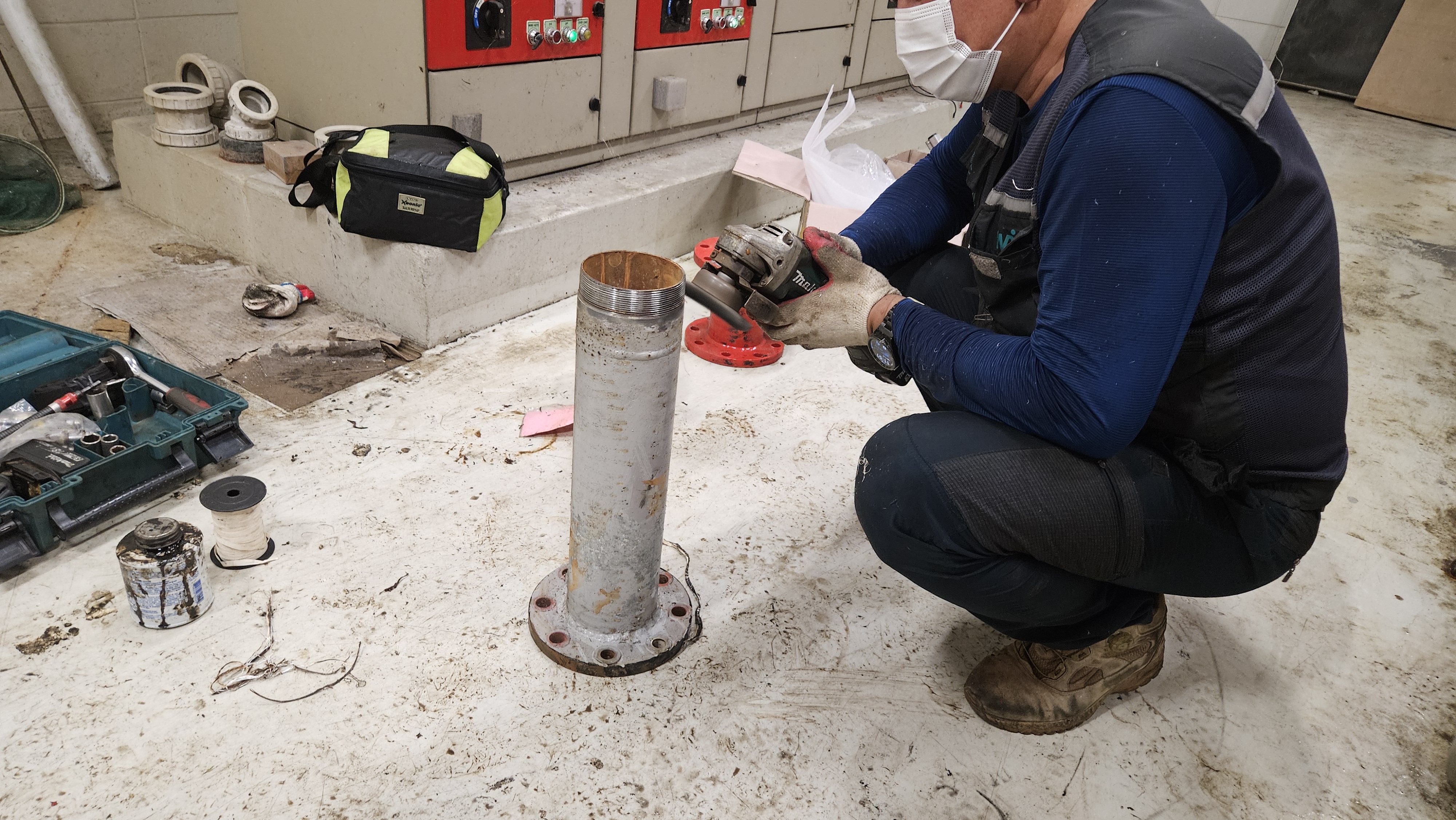

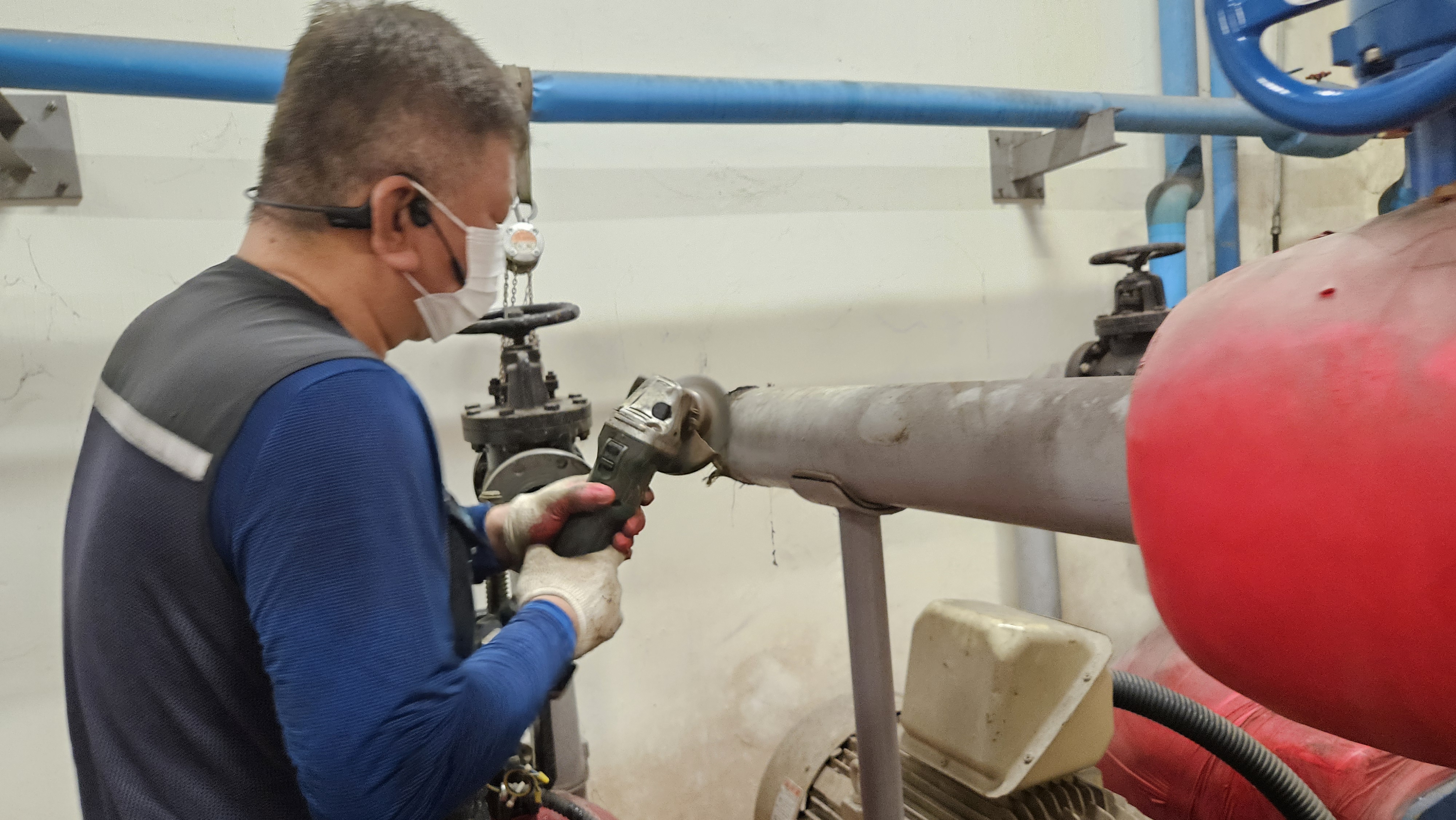

글로브밸브 후렌지 이물질제거
배관 접합부분에 누수가 없게 크리닝
면사를 감고 본드도 바르고 나사식 유량계 조립
교체 완료
