경기도 부천에 있는 모 공장 입니다
칠러순환펌프로 편흡입단단볼류트 펌프 입니다
원래 축봉장치는 그랜드패킹타입이였는데 저희 대승엔지니어링에서 샤프트 가공및 씰박스 제작등으로 누수가 전혀없는 메카니칼씰 타입으로 개조해준펌프입니다
이상없이 거의 7~8년 사용하다 소음으로 인한 점검및 조치 작업입니다
모터는 18.5kW 25마력4극 사양입니다

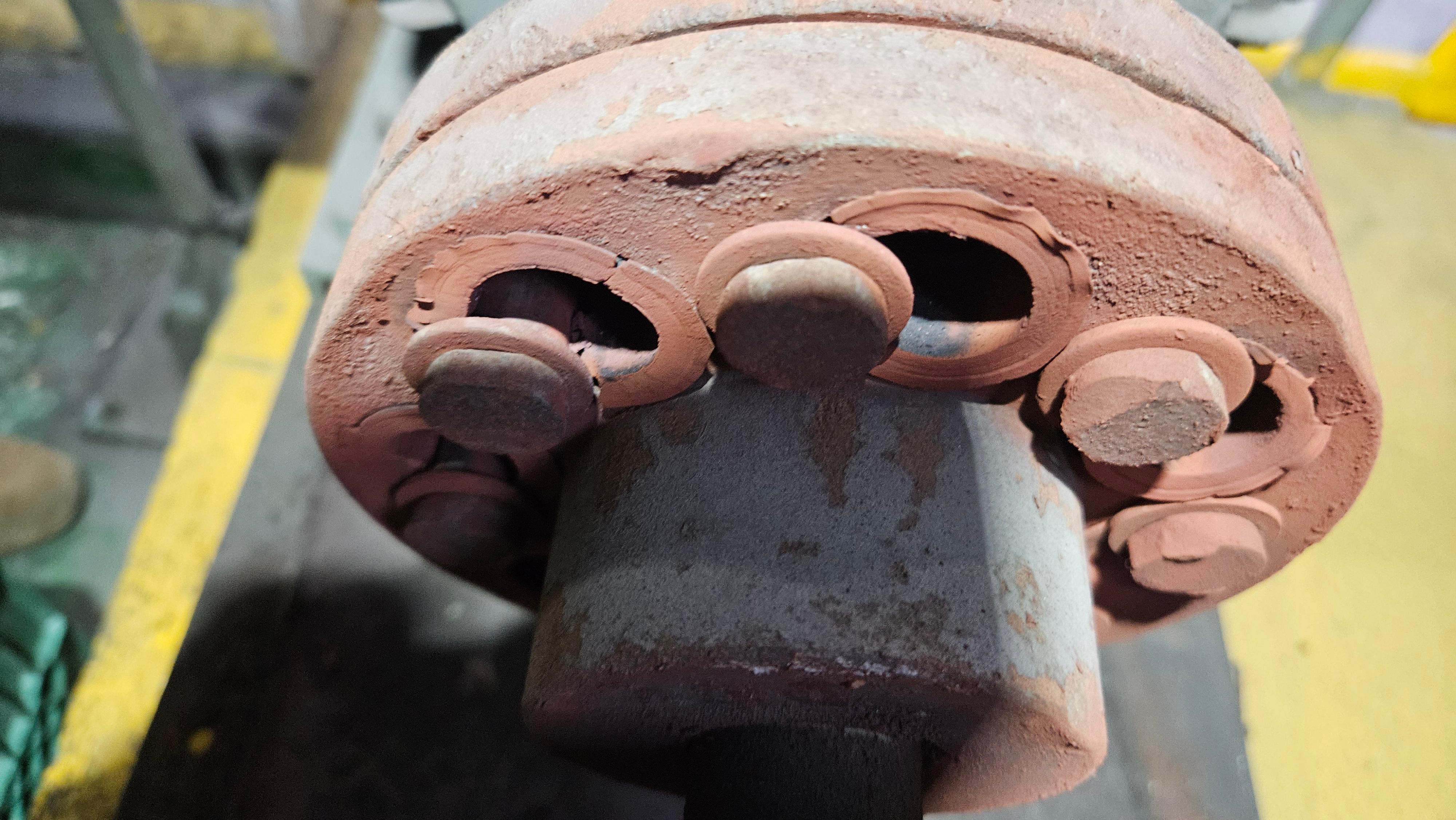

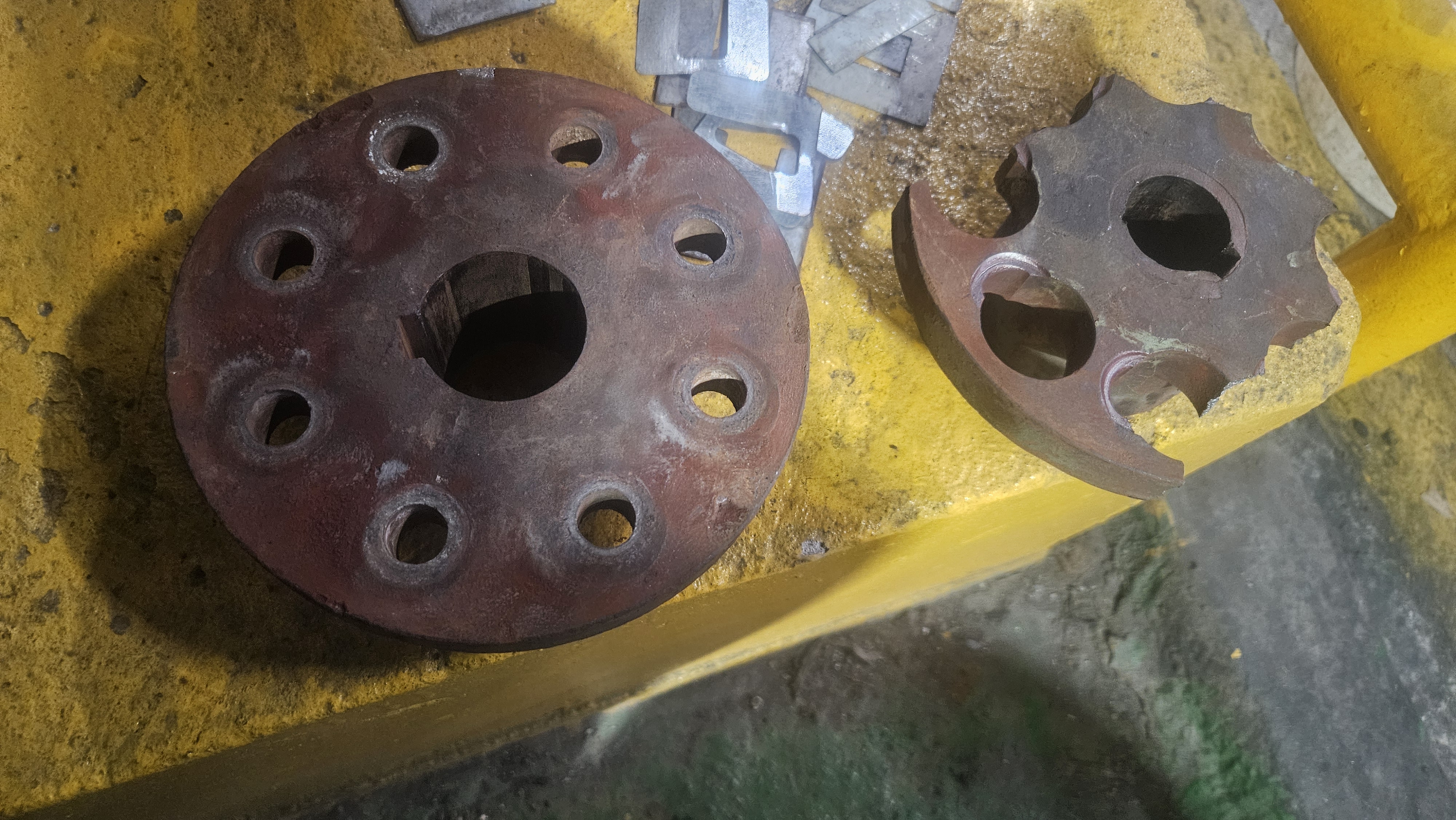

먼저 카플링 보호망을 분리해봐았더니 이렇게 후렌지카플링이 마모가되었네요
축정렬 불량도있을수있고 7~8년을 사용하다보니 꼭 축정렬불량이라고도 할수도없습니다
문제점은 관리면에서 쿨링냉각수보충수가 제대로 보충이 안돼 캐비테이션이 발생하여 자주 고장나던곳이라 하지만 메카니칼씰 타입으로 개조후 오래 사용했습니다

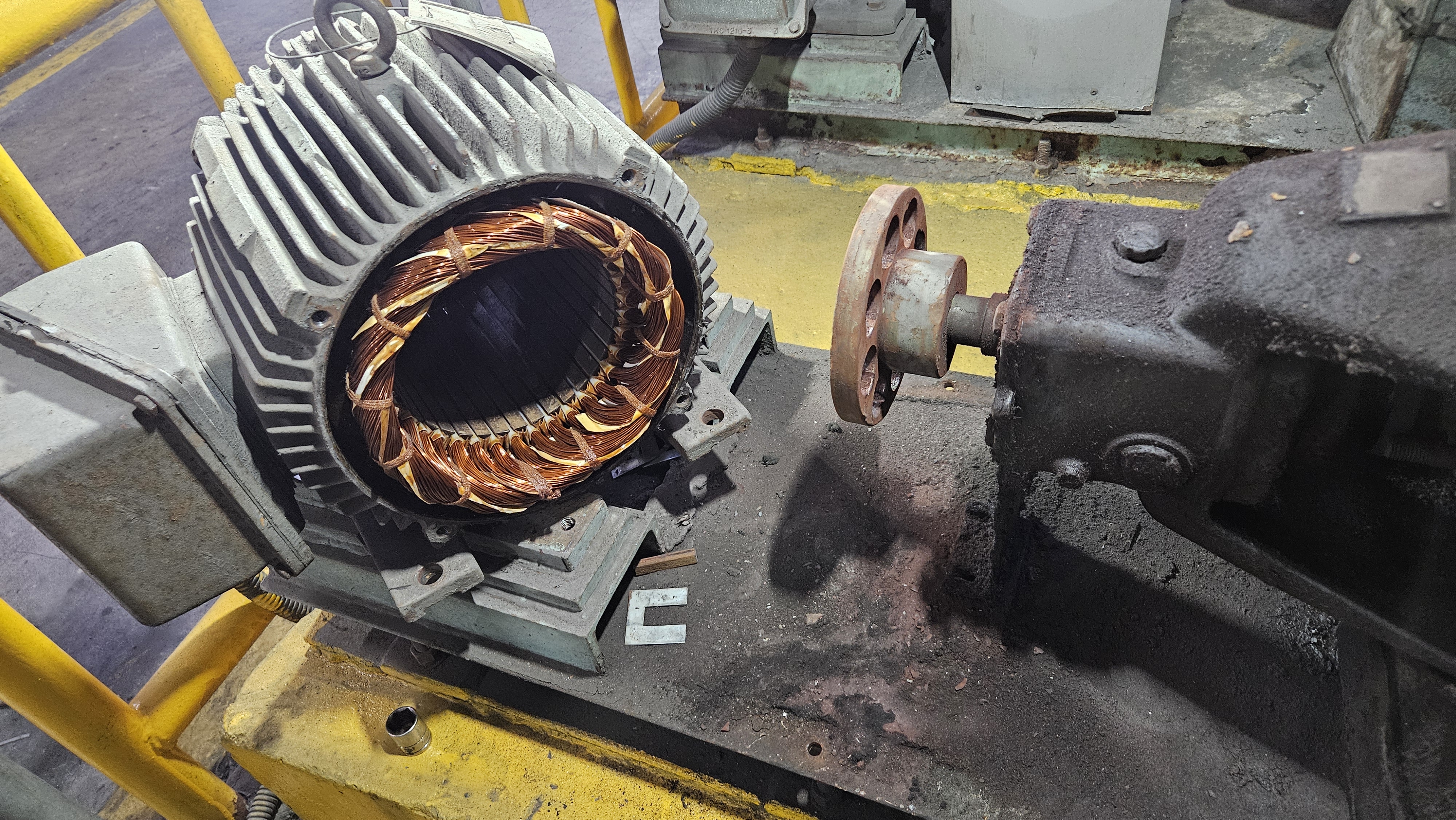

분해하는김에 모터측 분해 베어링교체
모터와 펌프측 카풀링 분해

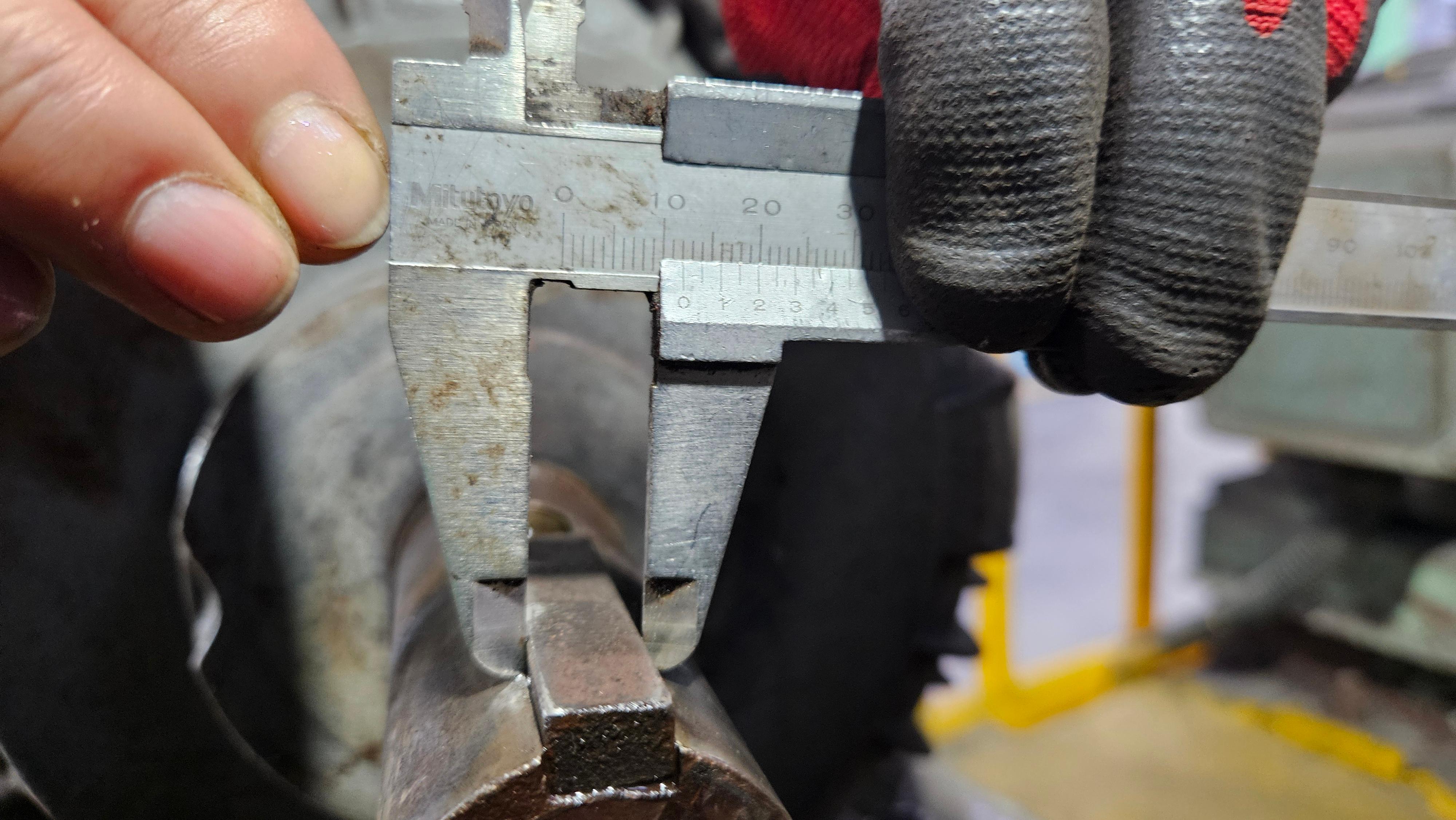

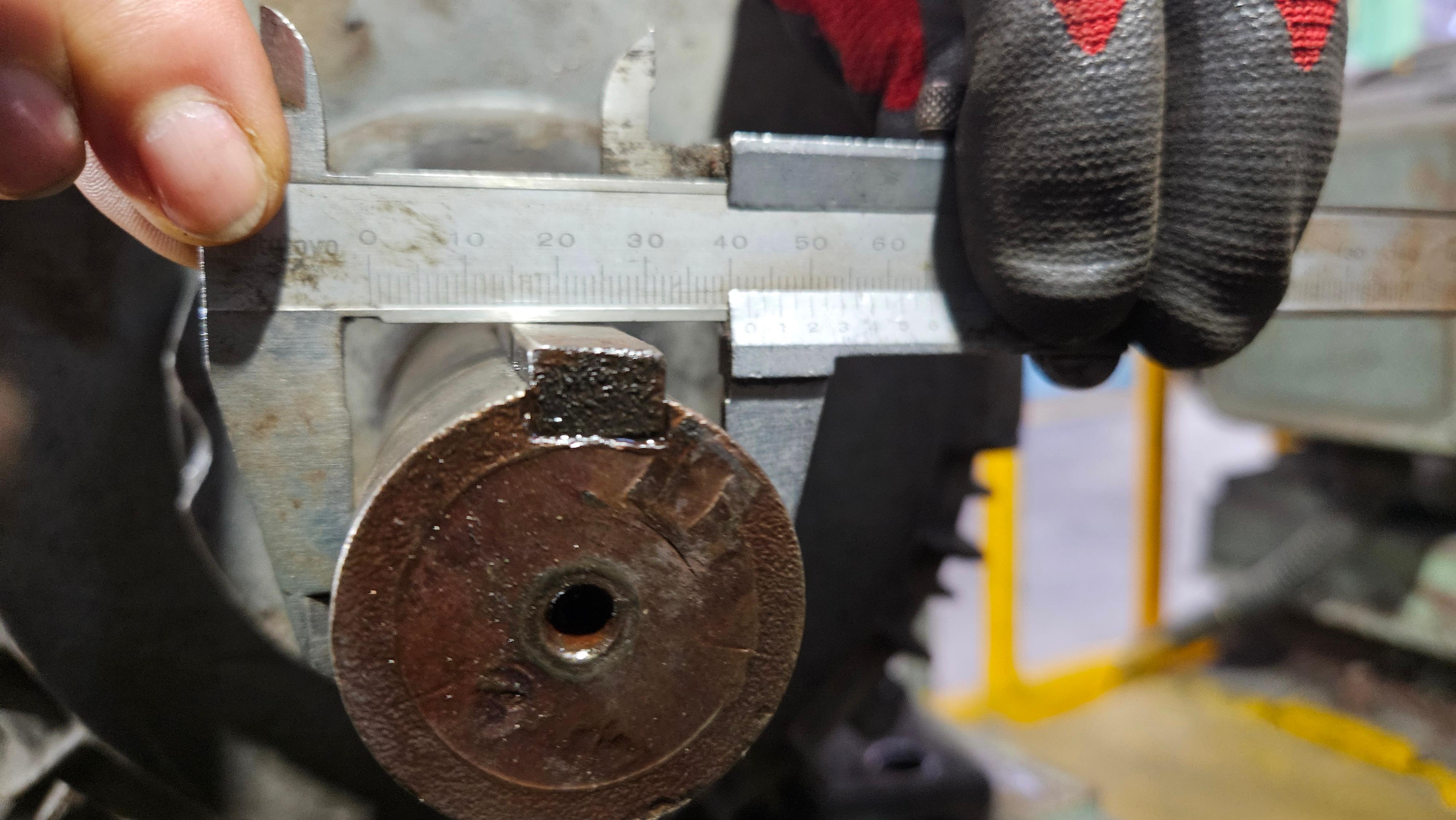

모터는 마력수와 극수를 알면 규격품이라 샤프트및 키 규격을 알수있지만 펌프는 회사마다 차이가 있어 측정합니다
또 사연이 좀있어 이번 분해할때 펌프와 모터 샤프트 공간이 없어 펌프측 샤프트를 약간 절단했습니다

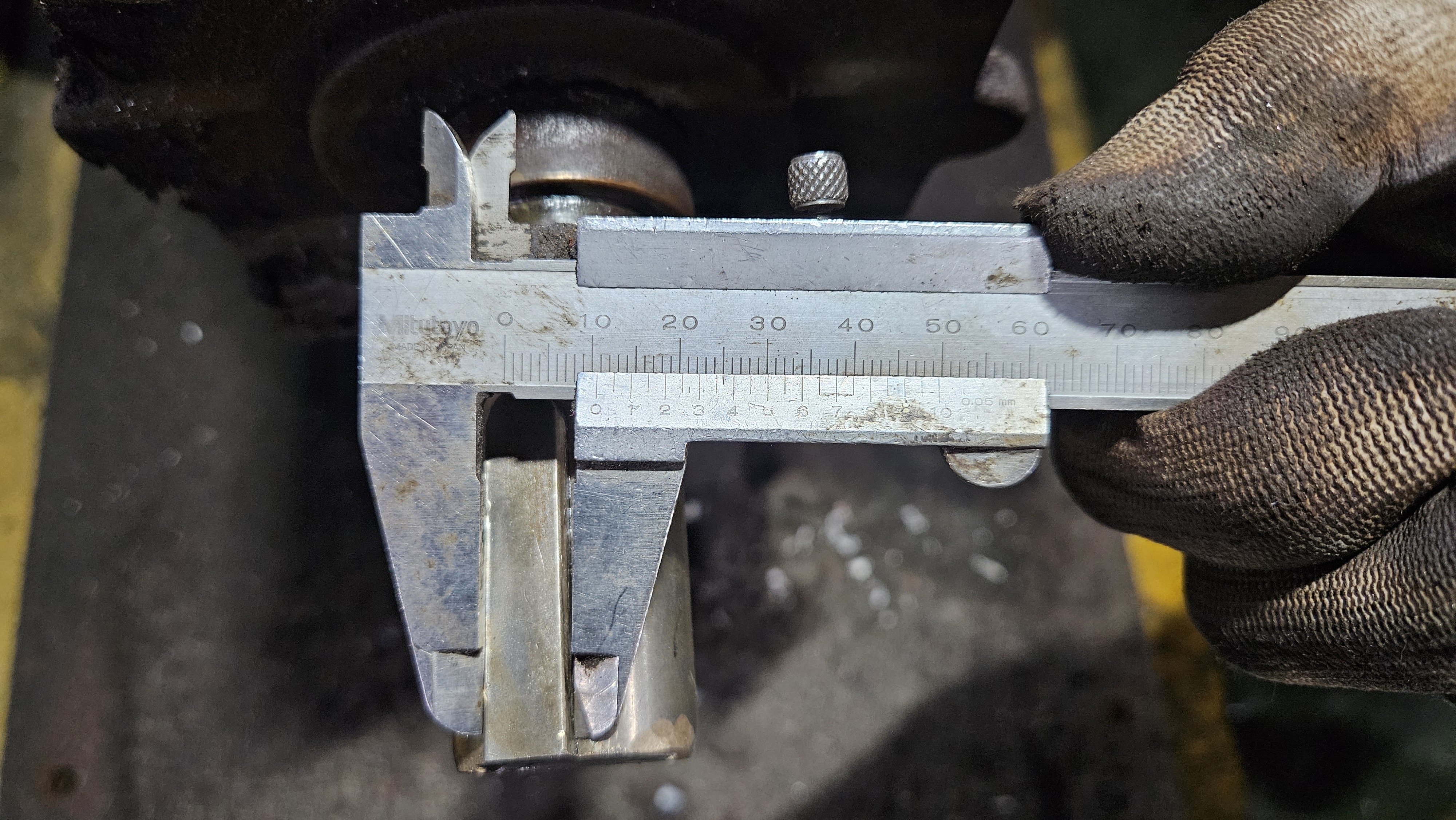

모터 측도 측정
카플링 제작 준비

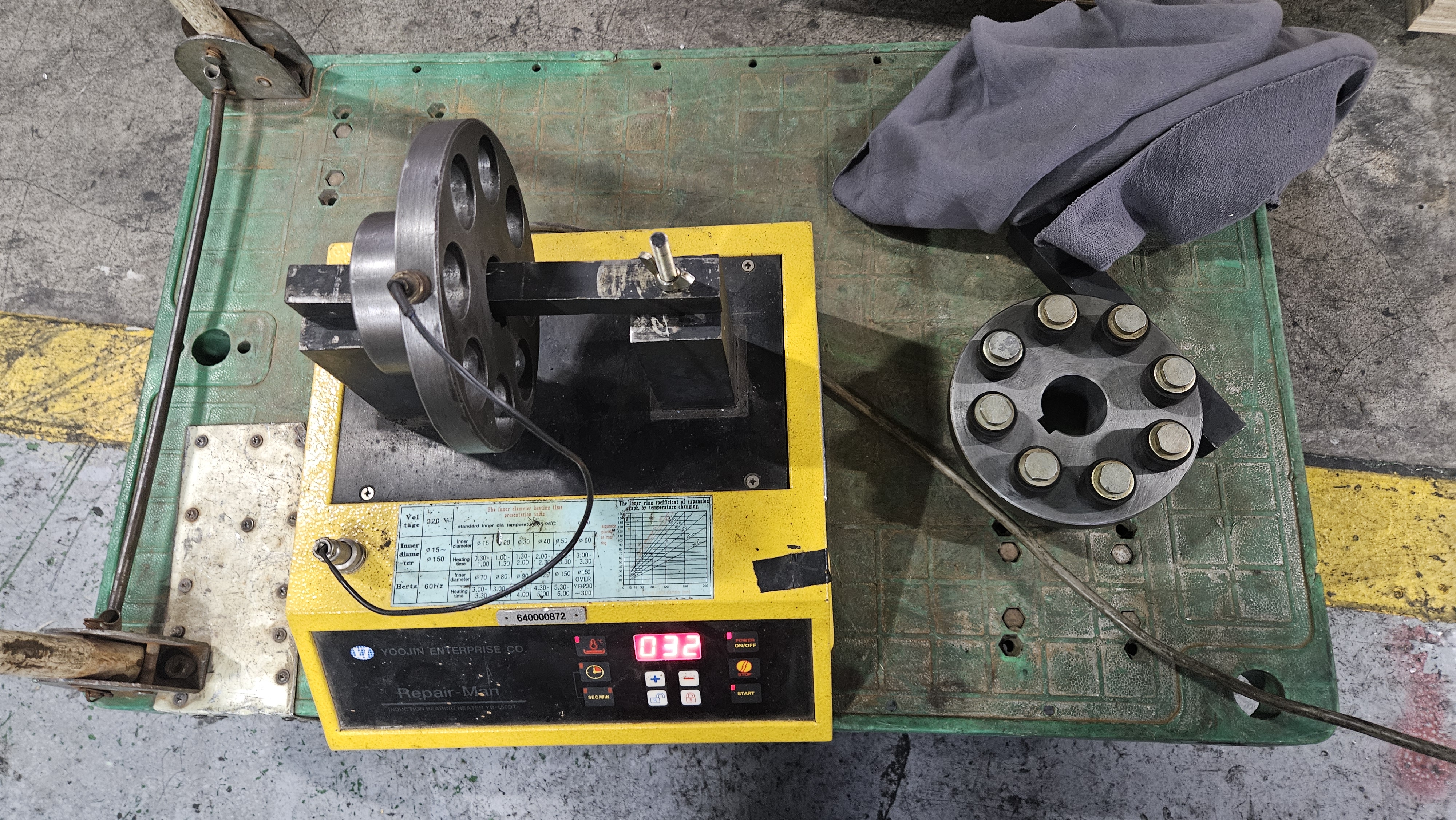

후렌지 카플링 제작후 베어링유도가열기를 이용해서 샤프트에 삽입합니다
축정렬
모터베어링 카플링교체후 양호하게 돌아갑니다
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
