서울특별시 강남구에 있는 모 주민센터입니다
건설업체 의뢰로 인한
정하조 방류펌프 기존 탈착식 방식에서 오랜사용으로 고압호스타입으로 캄록커플링을 이용하여 교체작업을 진행했습니다
건설업체에서 보내온사진입니다
자동탈착식 방식 수중펌프 인데
탈착장치 가이드훅에서 옆으로 물이 많이 나오는 상태입니다
설치위치는 지하 3층에 있으며 정화조가 꽤 깊다고합니다
배관 상태입니다
위 사진을 보고 정화조 깊이에 따른 양정등을 보아
5마력 정도의 수중펌프를 사용해야할것 같습니다
배관도 오래 되어
차단밸브를 볼밸브로 체크밸브 포함 캄록 카플링등을 사용하기로했습니다
정화조 특성상 부식에 강하게 모두 STS304 재질입니다
스윙체크밸브와 볼밸브는 황동 청동재질입니다
호스는 청고압호스가 아닌 검정색 고압호스입니다 40BAR 까지 사용가능합니다
DWE-37V 모델로 대영파워펌프 수중볼텍스 타입입니다
볼텍스 타입은 양정은 일반 배수용에 비해 낮지만 이물질이 임페라에 감기지 않아 오수및 찌꺼기 있는곳에 유리합니다
지하3층하면 9m여기에 집수정깊이가 4m정도 된다고 하니 양정이 18m이니 충분할것 같습니다
현장에서 배관을 조립하는것 보다 미리 어느정도 조립을 해가는게 편합니다
수중펌프에느 기존 용접후렌지에서 나사산이있는 후렌지로 변환하고 붓싱을 사용하여 기존80A 구경에서 80A 로 줄이고 호스닛블을 STS304로 사용합니다
정화조 방류조입니다
깊네요
인양준비를 합니다
펌프를 인양하고 있습니다
펌프 명판을 보니 예상대로 5마력 수중배수펌프입니다
또 한대를 요령것 인양해야합니다
다행히 인양을 할수있었습니다
견적서에 만약 인양불가시 그냥 인양을 안하고 신규펌프를 옆에 설치한다고 명시했습니다
5마력수중펌프를 이동시키고 있습니다 정화조실은 바닥에도 배관이 있기때문에 이동도 쉽지 않습니다
건설업체 자제분인데 냉각탑쪽이 전문이라고 합니다
벤츠 타고 오셔서 많이 냄새나는 정화조까지 들어와 옆에서 많이 도와 주시네요 ㅎㅎ
기존 배관을 철거합니다
배관을 짤래 내고 있습니다
기존배관에 있는 오수를 정화조로 내려보내고있습니다
이런부분에 경험이 없으면 똥물 뒤집어 써야합니다
이제 여기부분부터 교체작업을 합니다

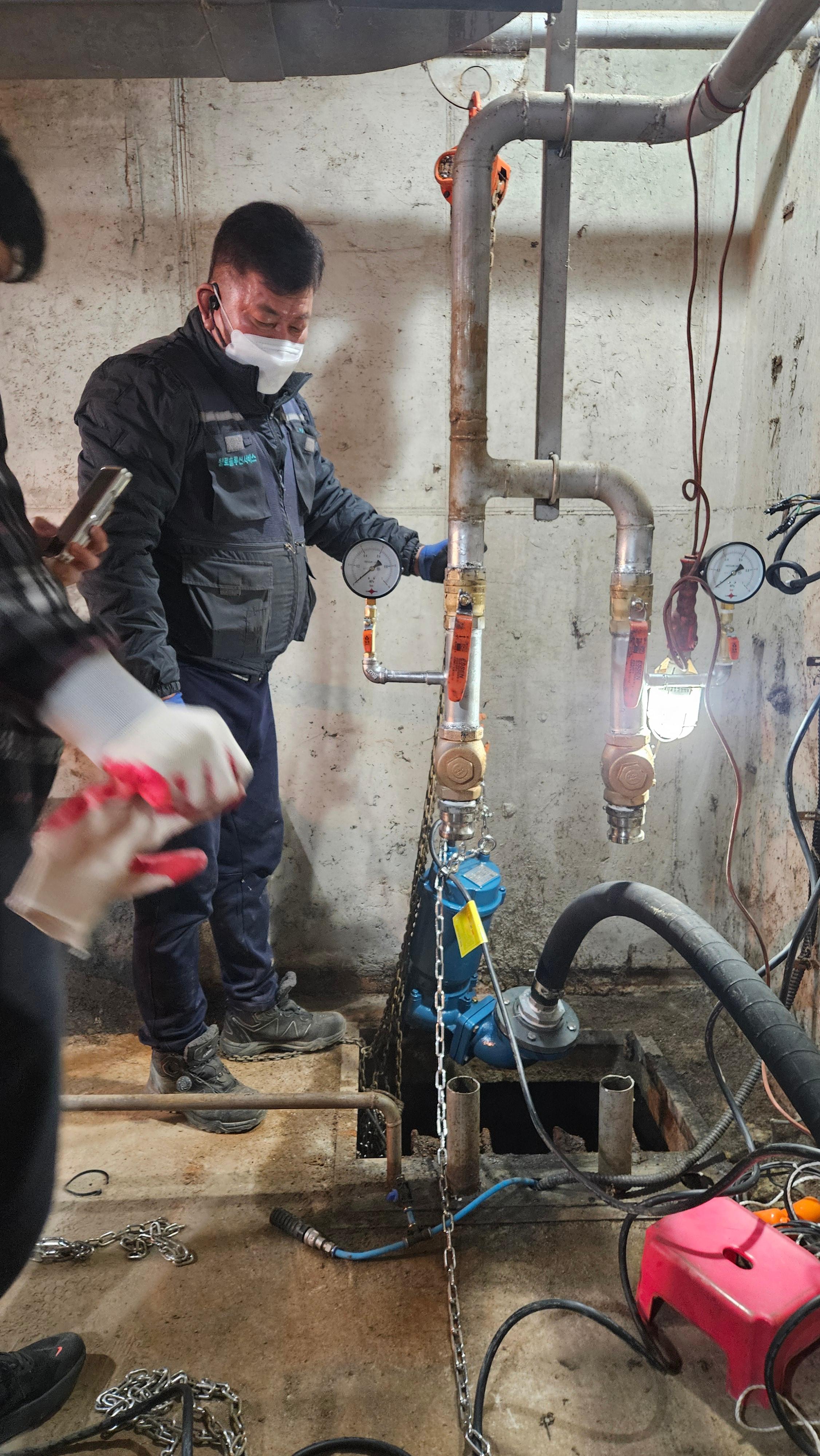

미리 가조립한 배관을 조립합니다
자리를 잡고
기존 펌프가 계속 운전되는것 보닌까 오뚜기센서도 이상이 있는것 같습니다
서비스로 교체 해줬습니다
오뚜기센서 결선 확인중
항상 차에 예비로 갖고다니는 오뚜기 센서 를 이용해서 결선중입니다
수중펌프를 방류조에 넣기 전에 사진찰칵 수중펌프 DWE-37V 명판 3.7kW 5마력입니다
회전방향 확인중
수중펌프를 방류조에 넣고 있습니다
높이에 맞춰 고압호스컷팅
벤츠 타고 옷도 명품인데 정화조 안에서 정말 열심히 도와주시는
아버님이 대표님 이라고 하시네요
시운전 암페어
B펌프 시운전 암페어
정화조 방류조 뚜껑을 기존 탈착식에서 고압호스 방식을 설치하다 보니 뚜껑쪽을 컷팅해서 고압호스를 빼냄니다
아 그런데 시운전할땐 괜찮았는데 작동이 안됩니다
점검해보니 열동형과부하 차단기가 이상있네요
열동형 과부하 차단기 를 교체했더니 이번엔 셀렉터 스위치가 문제
방류조에는 수중펌프가 깨긋하게 교체 되었습니다
전체적으로 깔끔합니다
