경기도 성남시 에있는 모 건물입니다
저수조 고수위경보 발생으로 관리소장님이 점검 문의 내용입니다
먼저 사진을 부탁드리고 점검방법을 다시한번 설명드립니다
아래 저수조 정수위밸브 솔레노이드밸브 입니다
솔레노이드밸브 사진을 보내주셨는데 오래된 솔레노이드밸브로 20년전쯤 삼양정수위밸브에 설치된 솔레노이드밸브로 32A~150A 까지 사용하는 솔레노이드밸브입니다
전체적인 사진입니다 사진을 보니 위 솔레노이드밸브 사진을 보고 예상대로 YAW-3F 모델 삼양레벨콘트롤밸브입니다
솔레노이드밸브 전단에 스트레이너가 없는걸로 보아 20년쯤 된모델입니다
우측 배관이 몸체와 연결된걸로 보아 전자변 전용으로 사용중이네요
또한 후렌지 배관에 볼트가 8개에 상부케이싱이 황동인걸로 보아 구경이 80A아니면 100A 인것같습니다
반대편에 명판을 부탁드렸고 구경이 100A 이네요
딱 21년 되었네요
다시한번 말씀드리지만
저수조 고수위알람이 울렸으면 가장먼저 저수조 수위가 고수위까지 가있는지를 육안으로 확인합니다
고수위까지 수위가 올라가있으면 레벨센서 레벨콘트롤러보다 정수위밸브 문제인경우가 대부분입니다
이때 정수위밸브의 솔레노이드밸브 전원을 차단 후에도 계속 물이 유입된다면
정수위밸브부터 수리또는 교체를 한후 레벨센서와 레벨콘트롤러는 점검을 합니다
위 보내온 사진을 바탕으로 견적서를 보내드리고
바로 작업을 진행했습니다
정수위밸브 스트레이너측
시수 들어오는쪽 레바식 버터플라이밸브가 계속 밀려 겨우 겨우 조치했습니다
만약 제대로 안잠기면 계량기 쪽 을 차단시켜야합니다

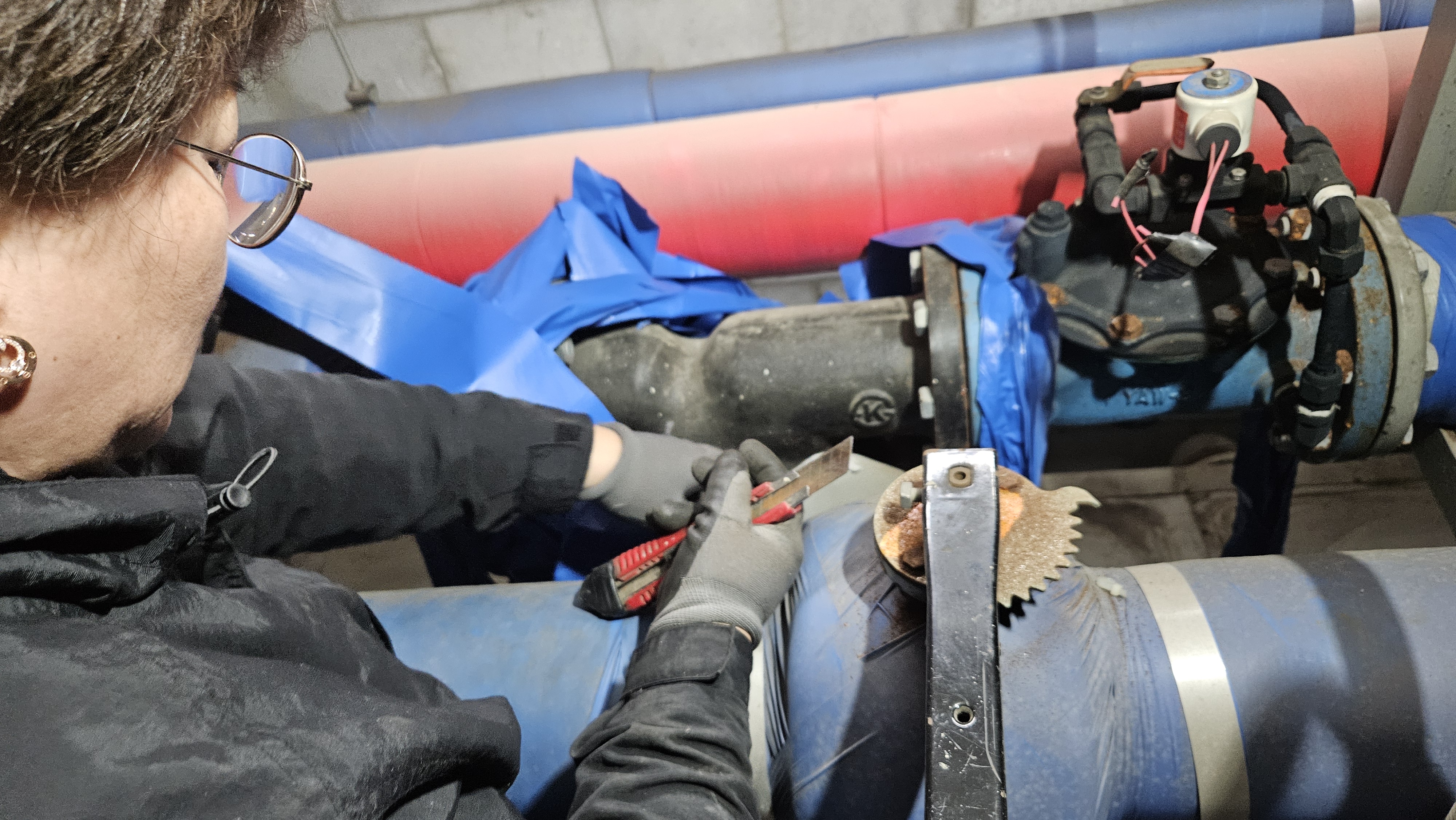

삼양레벨콘트롤밸브 YAW-3 100A를 교체하기위해 보온제를 벗끼고 있습니다
저희대승엔지니어링에서는 정수위밸브 교체시 점검이 용이하게 위해 솔레노이드 전원선을 짹으로 만듭니다
21년 YAW-3F모델과 상부 케이싱 부분이 약간 모양이 틀려졌습니다
저희 대승엔지니어링에서 교체 시운전후 등록
혹시모를 정수위밸브이상시 본사A/S팀을 통해 2년간 A/S 를 받으실수있습니다
단 이물질 유입 레벨센서 레벨콘트롤 이상시 유상처리가 발생할수있습니다
거의 A/S는 발생하지 않습니다
21년전 모델에서 위 동관등이 없어지고 상부중앙에 솔레노이드밸브 몸체가 자리잡습니다

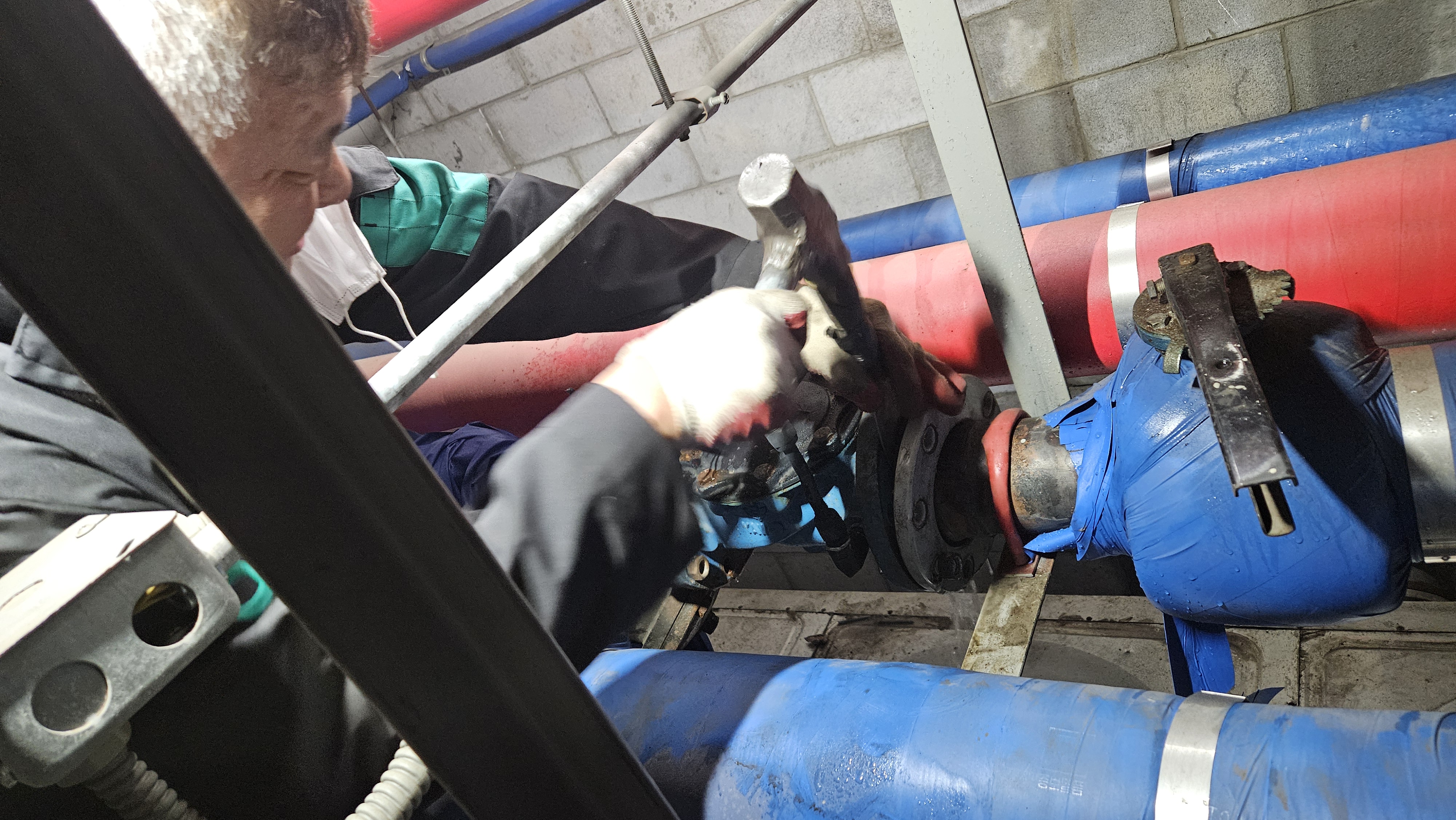

기존 밸브 배관에서 탈착중

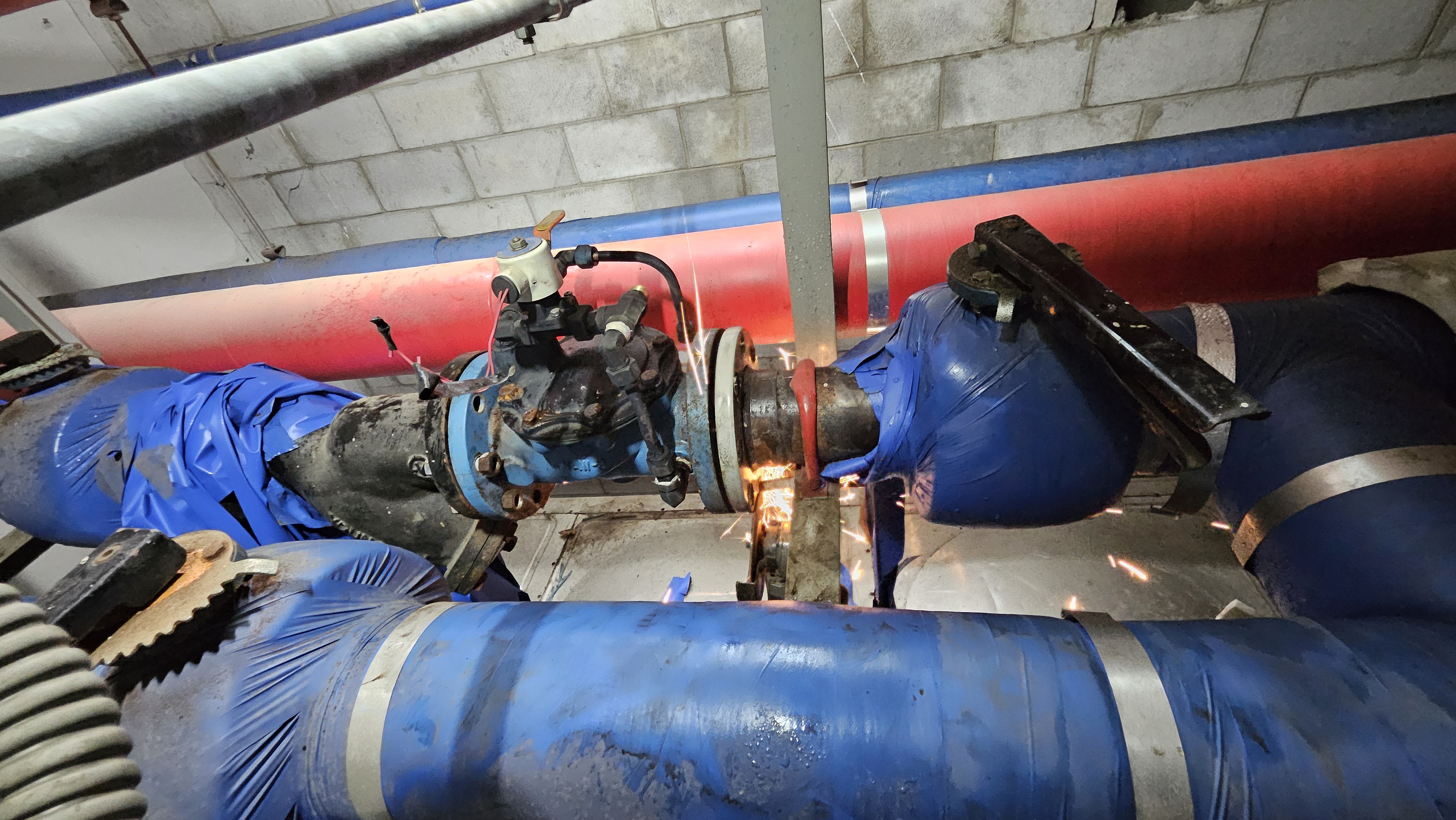

볼트 등이 오래 되어 그라인더로 컷팅하고 있습니다
동배관에서 밸브 교체 작업시 상당한 경험이 요구 됩니다
조심히 배관에서 밸브를 분리 합니다
YAW-3 삼양정수위밸브 분리
후렌지 이물질을 제거합니다
스트레이너측 후렌지도 크리닝합니다

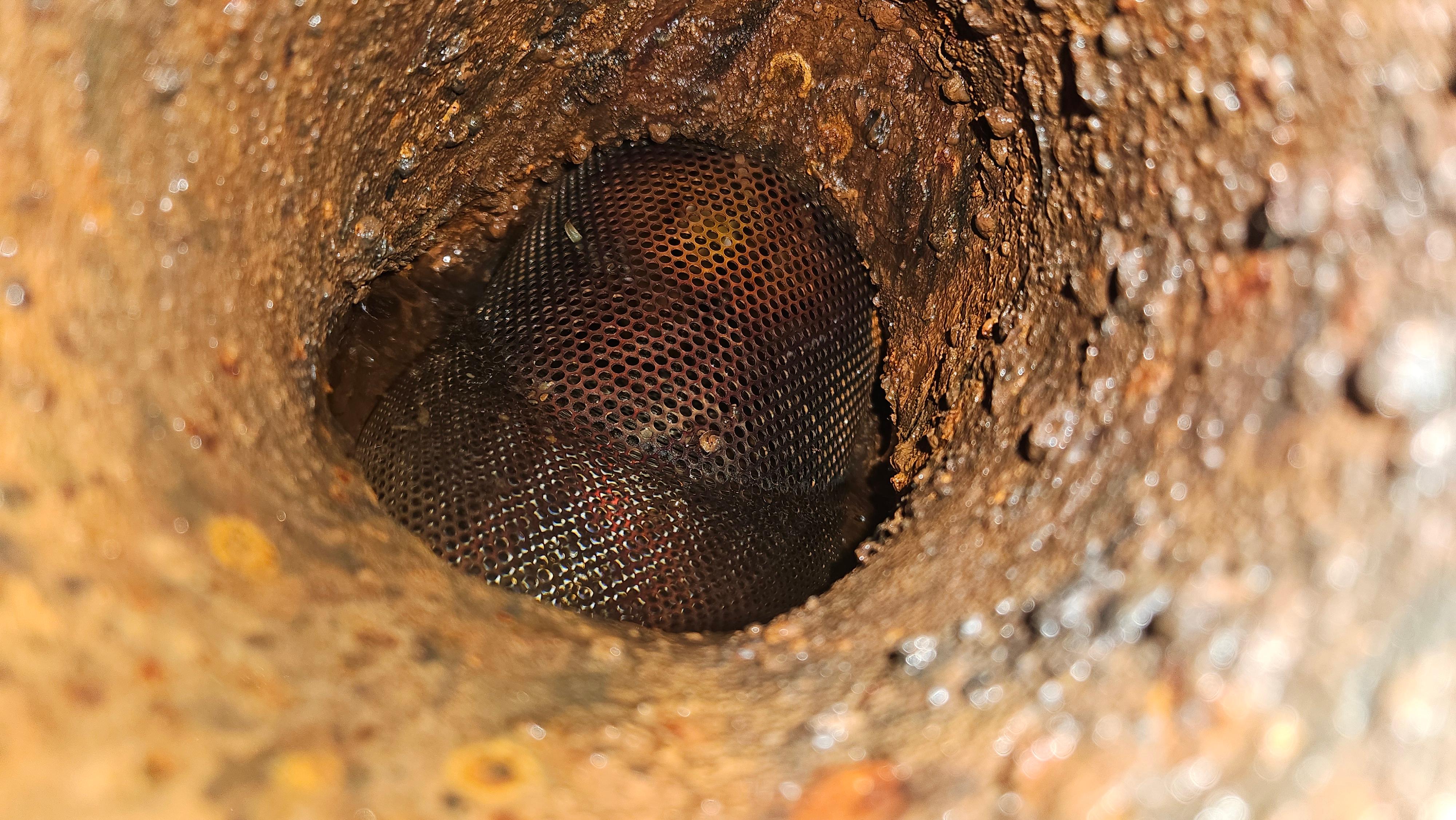

21년 사용에도 스트레이너 내부는 비교적 깔끔합니다

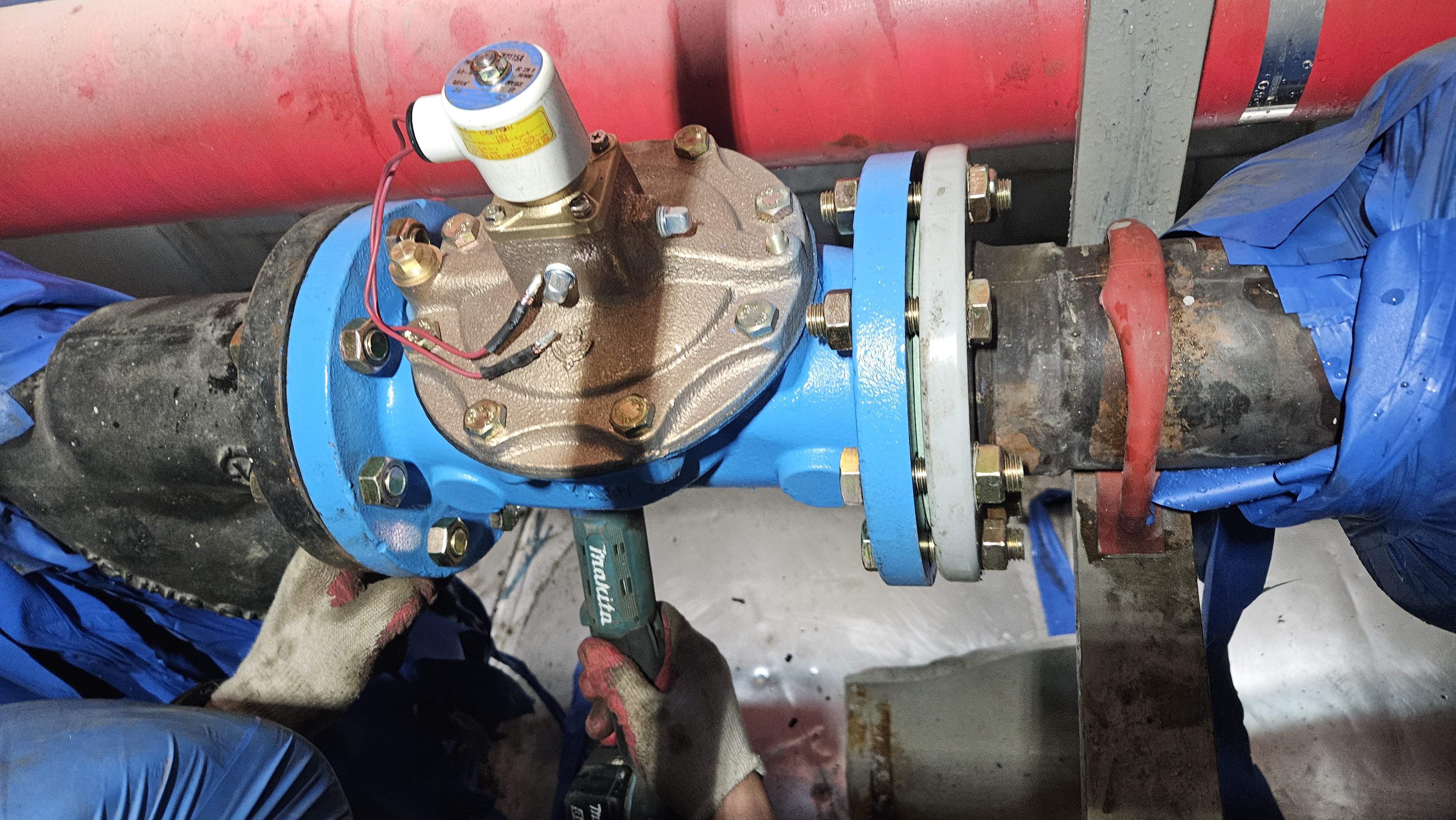

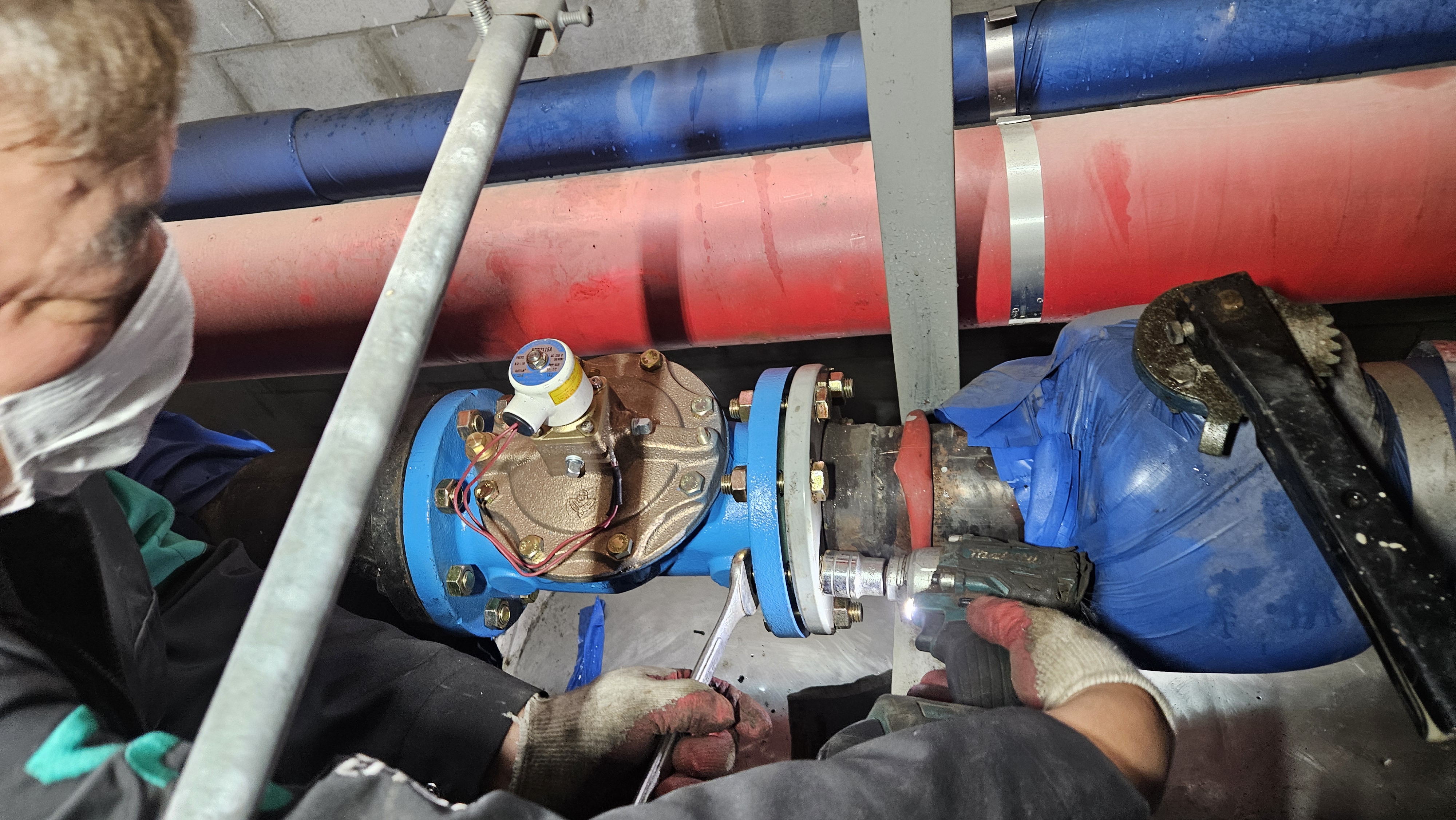

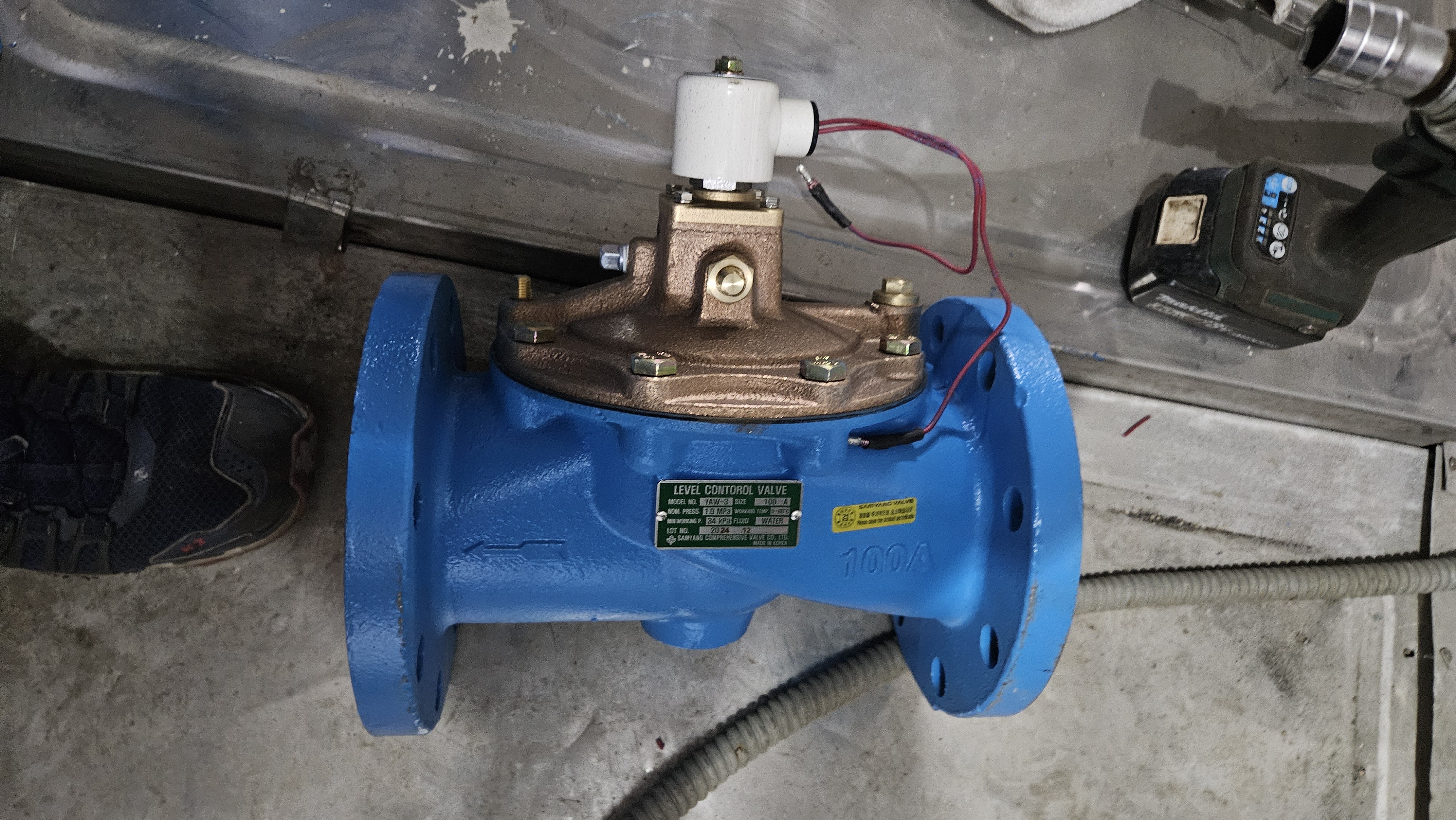

삼양 레벨콘트롤밸브 YAW-3F 100A 부착중
교체 완료 후렌지 부분 누수확인중
잠궈놓았던 전후단 레바식버터플라이밸브를 열어 수압을 걸어 누수를 확인하며
5~15초 사이에 정수위밸브가 저절로 닫히는지 확인합니다

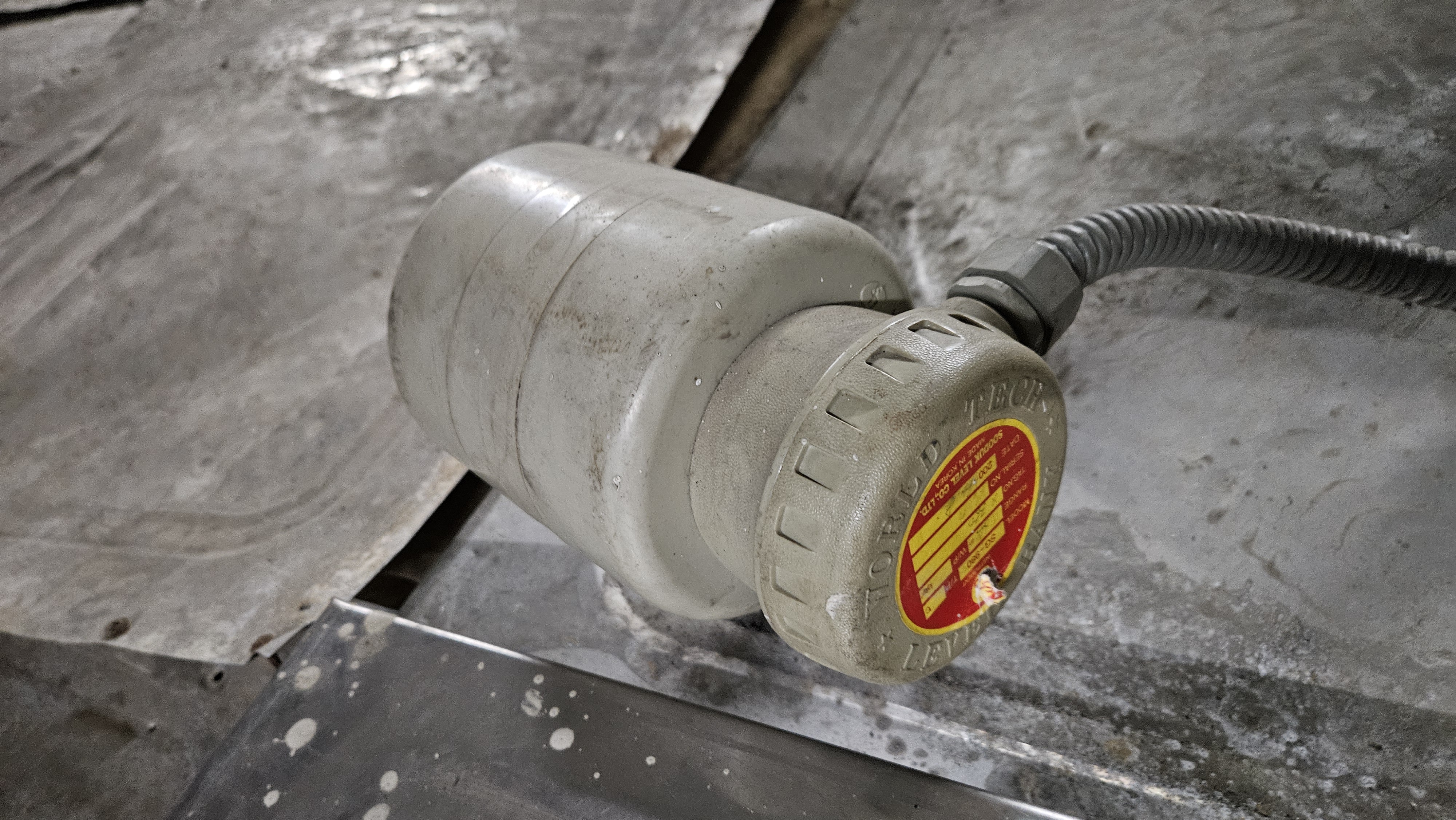

저수조 상부에 설치된 기어식레벨센서 모습입니다
추후 기어식레벨센서 이상시 제작후 바로 교체가 가능하게 명판을 찍어놓습니다
누수 확인후 저희 마님께서 보온을 하고 계십니다
A탱크에 이은 B탱크 기어식레벨센서 확인
저수조 내부 모습입니다
우측이 기어식레벨센서 몸체와 연결된 와이어및 추입니다
좌측에 볼탑이 설치되어 정수위밸브가 안닫혀도 볼탑이 수위를 잡아주었네요
대신 계속 저수조에 물이 많이 차있기때문에 오래된저수조는 수압으로 인하여 누수문제 또 볼탑이 소손될경우 기계실 침수등이 있기땜문에 빠른시일내에 정수위밸브를 교체해야합니다
기어식 레벨센서 B탱크도 확인
정수위밸브 솔레노이드밸브 에 전원을 인가하고 정수위밸브가 잘열리는지
또 만들어논 전원짹을 분리시켰을때 5~15초 내에 부드럽게 닫히는지 몇번 확인을 합니다
저수조 정수위밸브를 제어하는 레벨콘트롤러입니다
STI-4U 모델로 오래된 모델입니다
평상시 정지수위를 넘처 고수위경보를 75%로 맞춰 놓았기때문에 고수위경보가 발생합니다
이제 밸브를 교체했으니 더이상 시수는 들어가지 않습니다
로우알람45%스타트55%스톱65%하이알람75% 이렇게 설정되어있어
정상적인 범위는 55%~65% 내의 숫자만 나와야 정상입니다
