서울특별시 용산구에 있는 모 아파트 입니다
저희 대승엔지니어링에서 이것 저것 점검및 조치를 해주기도 하는아파트입니다
이번엔 지하에 있는 부스터펌프시스템 중 한대 펌프에서 소음이 발생하여 신품교체를 요청하였습니다
예전 사진을 검토결과 윌로 MVI 1804 제품으로
마침 관공서에서 정기 교체작업으로 여럿세트가 있어
괜찮은 부품으로만 조립하여 수리품가격으로 대체 견적을 넣었습니다
심품가격에 비해 1/3 수준이며 메카니칼씰등 주요부품은 신품입니다
먼저 모터를 체크합니다
관공서에서 정기 교체 작업후 반출한 MVI 1804입니다
시간이 없어 몇대만 분해해서 사용가능한 부품을 별도로 챙겨놓았습니다
펌프 후렌지 부식제거중
랜턴베어링교체
이러한 부분을
샌딩하여 깔끔하게 이물질제거
샌딩기입니다

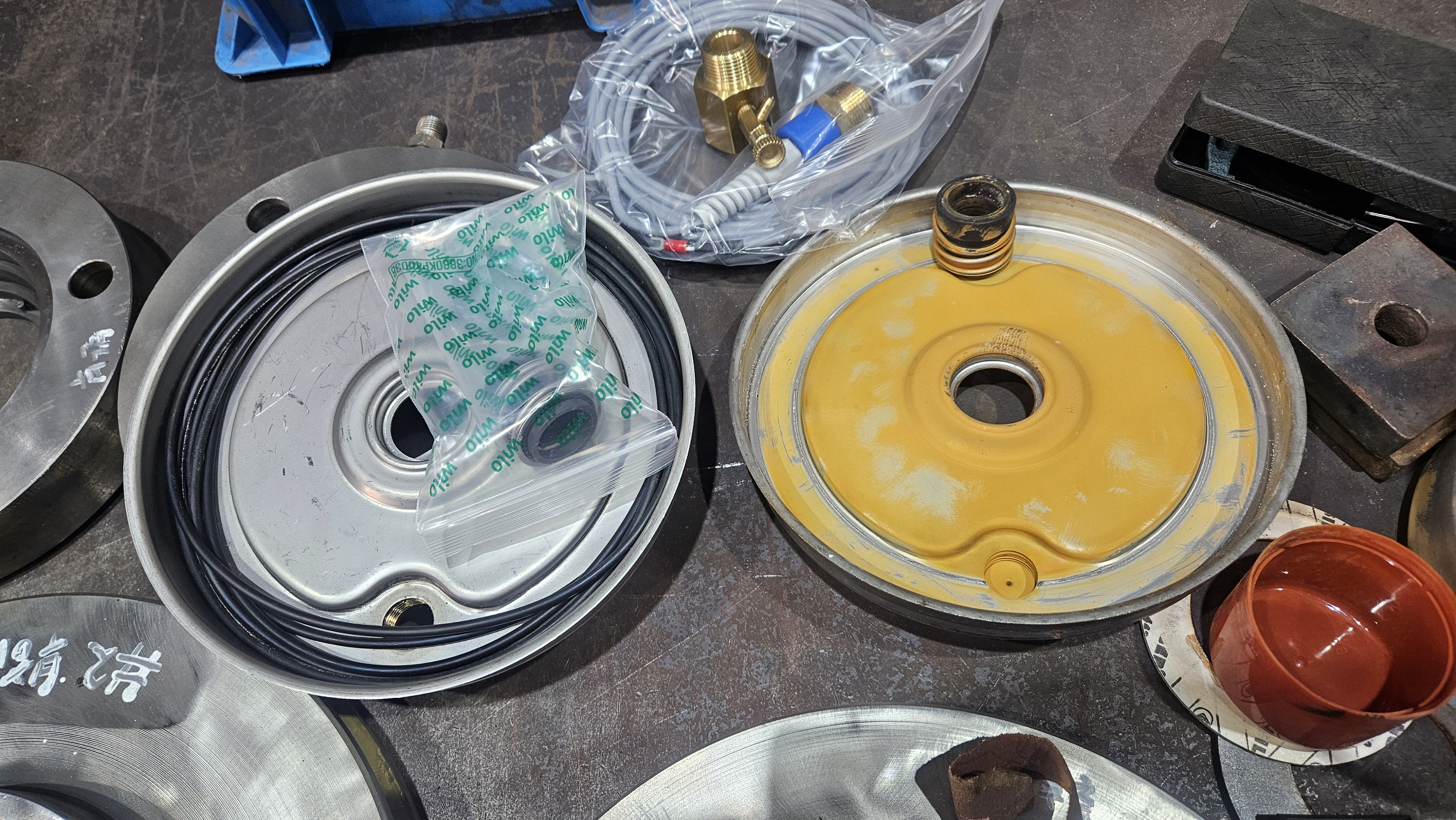

메카니칼씰 각종오링 상부케이싱등은 신품으로교체합니다
펌프 하부케이싱 크리닝
펌프하이드로에 메카니칼씰조립중
상부케이싱 결합
펌프 중간브라켓 체결
모터 점검 권선부가 아직 신품하고 견줘도 깔끔합니다
MVI 1804 명판

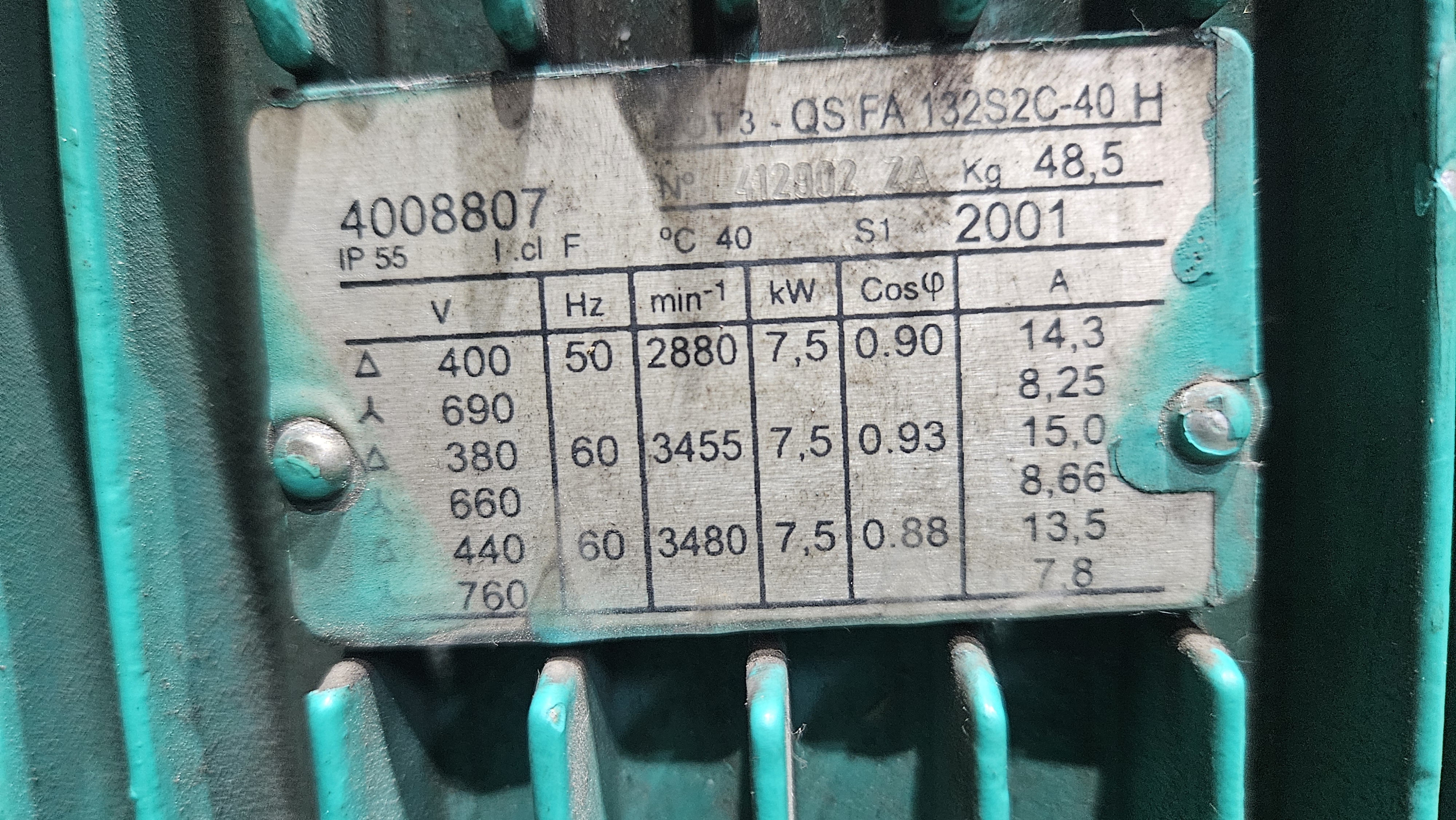

모터 명판 모터는 7.5kW 10마력2극 입니다
모터 조립
이제 현장으로 가서 소음이 발생한 펌프를 제어판에서 제외 시킵니다
차단기도 확실히 내려놓습니다

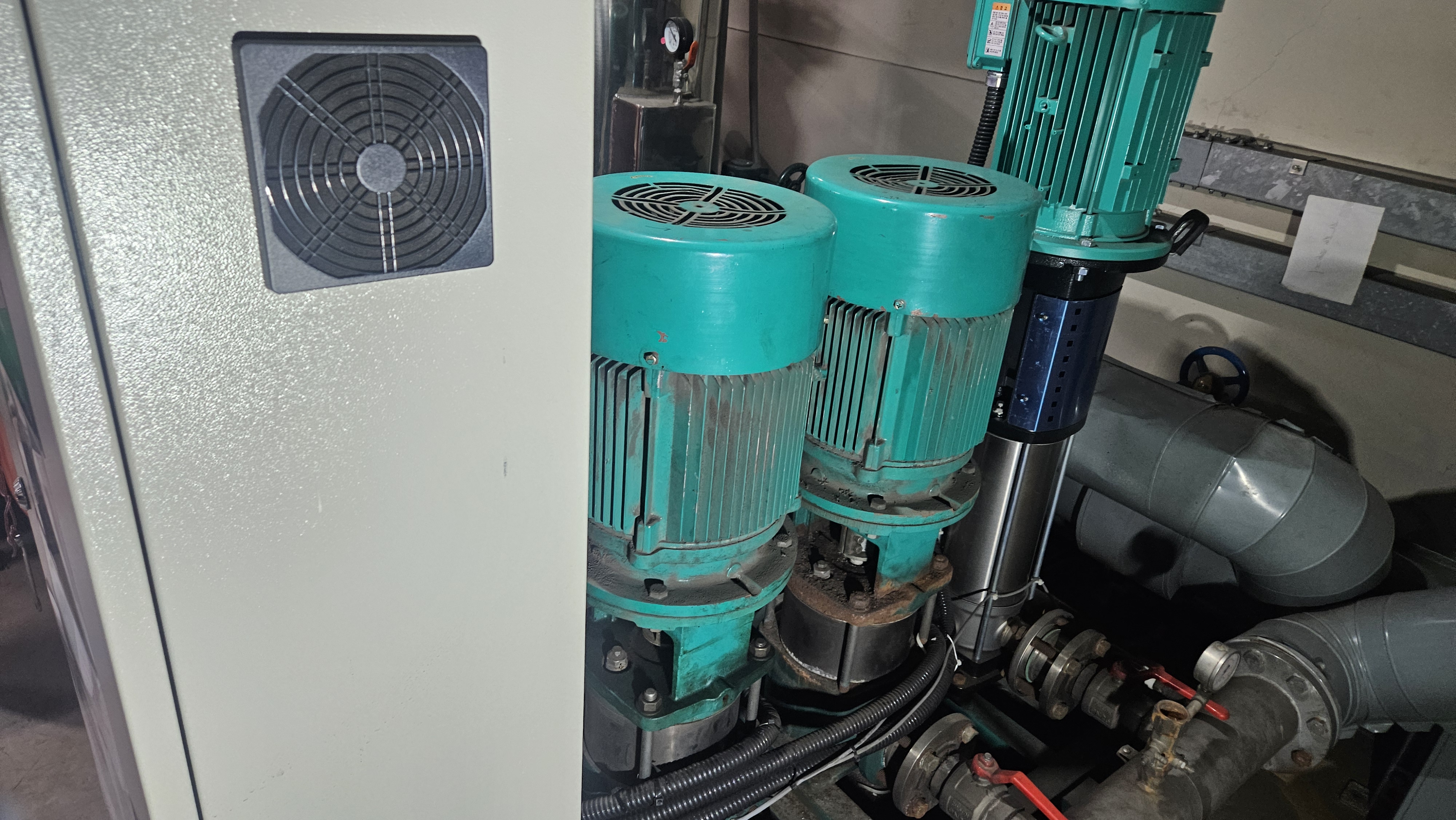

우측에 한대는 신품 헬리스 모델로 교체했네요
기존 펌프 단자대 분리중
다시한번 전원체크
후렌지 접합볼트가 풀리지 않아 짤라내고있습니다
기존펌프 시스템에서 분리
부스터펌프 시스템 토출및 흡입배관 후렌지 크리닝
토출측에 있는 판체크밸브
판체크밸브 체크및 크리닝
50A 규격이네요
배관 후래씽
수리완료된 펌프로 교체중
체크밸브 연결 방향체크 확실히 해야함
배관과 연결
시운전전 에어빼기
전원연결
모터가 380V 전용이기때문에 델타결선을 함
판넬에서 2번 3번을 수동으로 놓고 수리교체한 1번 펌프를 주펌프로 최고 속도로 운전함
소음진동 및 토출압력 아주 좋습니다 신품과견줘봐도 이상없습니다
부스터펌프 시스템 판넬은 개별인버터 방식
설정압력까지 교체한 한대로 이상없이 잘 운전되고 있습니다
