서울특별시 강서구에 있는 모 건물입니다
관리소장님께서 동영상과 함께 부스터펌프 시스템 에서 소음이 발생한다고 의뢰 하였습니다
예전에 압력탱크 연결배관 누수로 인한 수리 작업으로 인연이된곳이기도합니다
로아라입형다단펌프 15SV08F1506T 20마력모델입니다
동영상을 보내주셨습지만 지하 공간이라 소음이 떨리기때문에 그냥 예상만 합니다
저희보다도 매일 순찰하시는 관리자분이 이분은 더 전문가이십니다
평상시와 달리 부스터펌프에서 소음이 발생하면
1차적인 원인은 입형다단펌프에서 모터부분입니다
1번 펌프 의뢰 입니다
부스터펌프 모터 베어링교체시
견적서에 메카니칼씰 누수시 별도라 기제합니다
모터 부분을 분리시 최대한 조심은 하는데 메카니칼씰이 움직이기 때문에 가끔 누수가 발생하기도 합니다
모터 명판입니다 20마력2극 15kW입니다
베어링번호는 6309ZZ C3급입니다
작업을 하기위해 휴대용크레인설치
부스터펌프 판넬에서 1번펌프를 제외 시켜야합니다
모터를 분리하기위해 냉각팬카바를 분리합니다

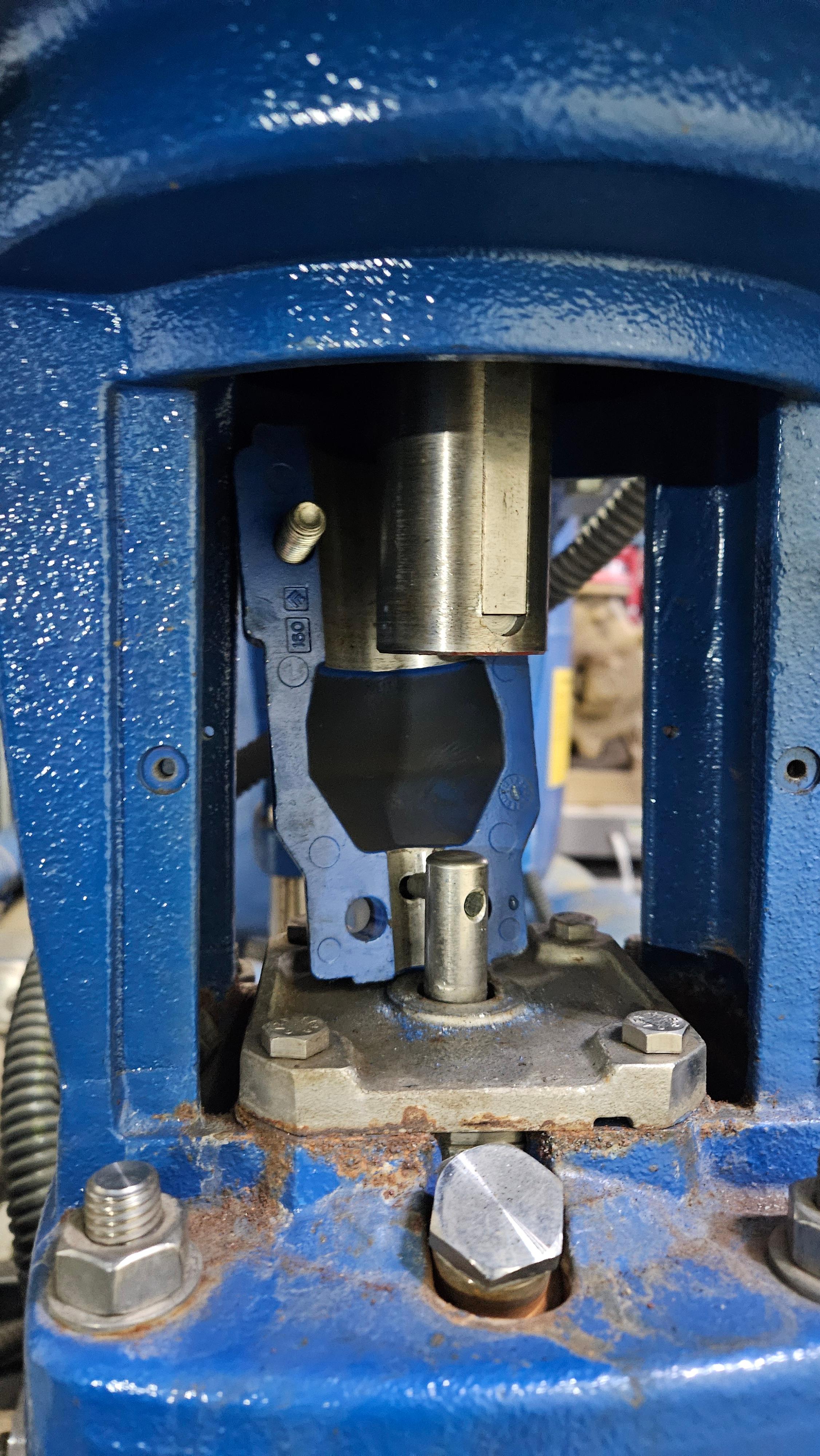

카트리지 타입메카니칼실 입니다
카플링을 분리하면 메카니칼씰과 임페라 가 밑으로 내려가 유격이 발생하여 물이 샐수있습니다
모터를 분리 들어올리고있습니다
작업이 용이한곳으로 와서 모터를 분리합니다
베어링 교체 전용툴 SKF TMFT-36을 사용해서 베어링을 교체 삽입합니다
저희대승엔지니어링에서는
NTN 6309LL C3급으로 교체를 하였습니다
모터를 다시 펌프 본체에 조립합니다
커플링 조립중
간극게이지를이용 좌우 센터가 맞게 합니다
시운전전 에어빼기
1번펌프 전원투입
시운전 다행히 메카니칼씰 누수는 없네요
1번 펌프 베어링교체후 조용해지자 2번펌프에서 소음이 들리네요
방문한김에 저렴하게 2번 펌프도 추가 베어링교체작업을 관리소장님과 조율후 진행했습니다
2번펌프 모터는 모터 냉각팬이 틀리네요
같은 펌프인데도 ㅎㅎ
모터 반부하측 베어링 카바 분리중
근데 이상합니다
베어링카바가 분리 안되네요
여러 변수가 있어 베어링 하우징자체를 분리했습니다
모터 코일상태는 괜찮은것 같습니다
부하측베어링분리중
NTN 6309LL C3급으로교체
에어빼기
시운전 소음 양호
모터 명판
펌프명판
시운전후 저희 마님이 전원선을 타이로 마무리중입니다
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
