삼양레벨콘트롤밸브 안열림으로 인한 오버홀 YAW-3 구경150A

아파트 저수조에 사용하는 삼양레벨콘트롤밸브 안열림으로 인한 오버홀 YAW-3 구경150A

투라인레벨A/S 지점 요청으로 수리 작업입니다

인천광역시 남동구에 있는 모아파트 입니다

오랜사용으로 교체작업을 권장하였으나

정수위밸브 설치위치등 아파트에서 수리쪽으로 요청을 하였습니다

자제는 투라인레벨A/S 점에서 사급하였습니다

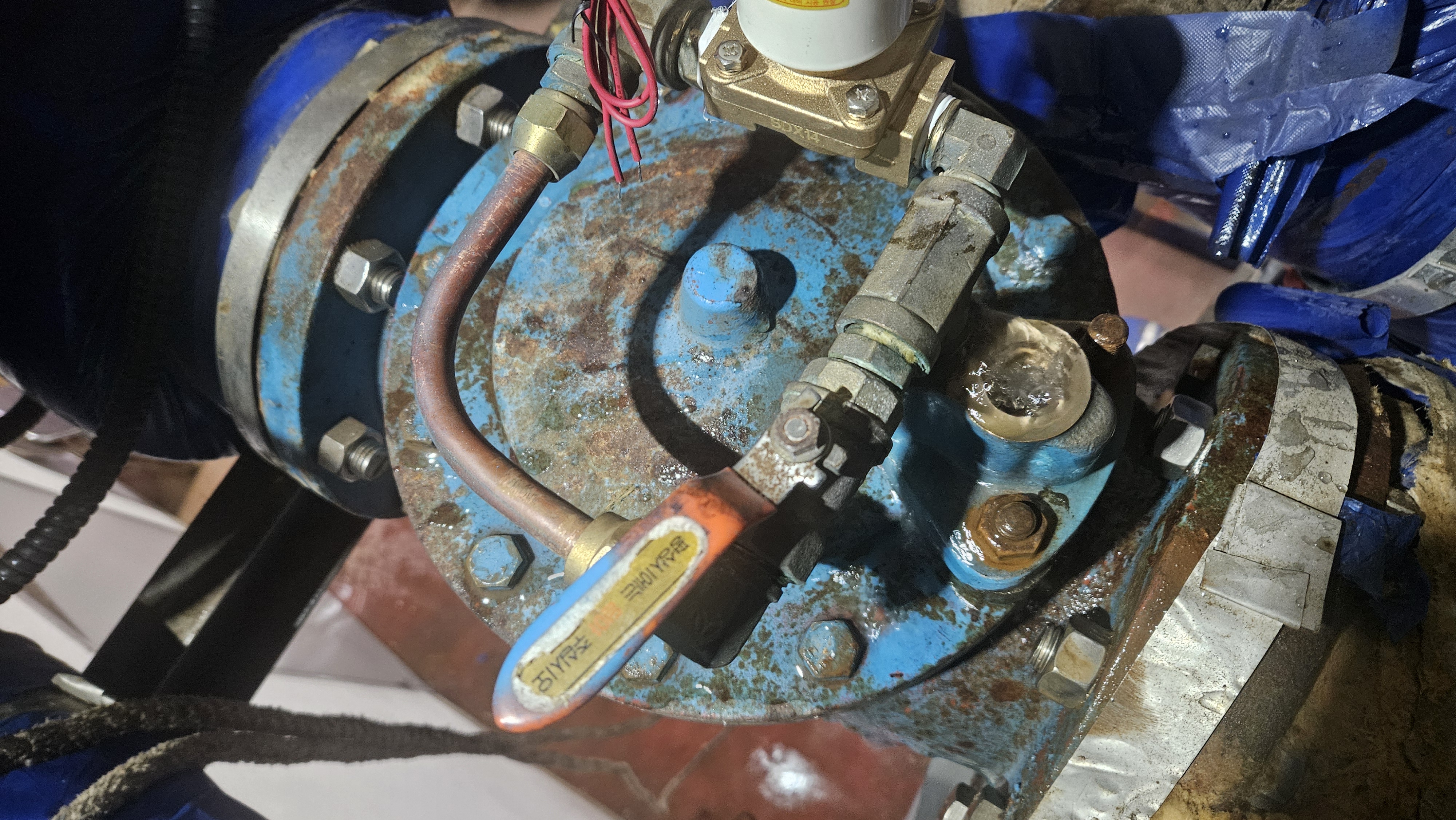

삼양레벨콘트롤밸브 상부모양을 보니 20년이상된 밸브 스타일입니다

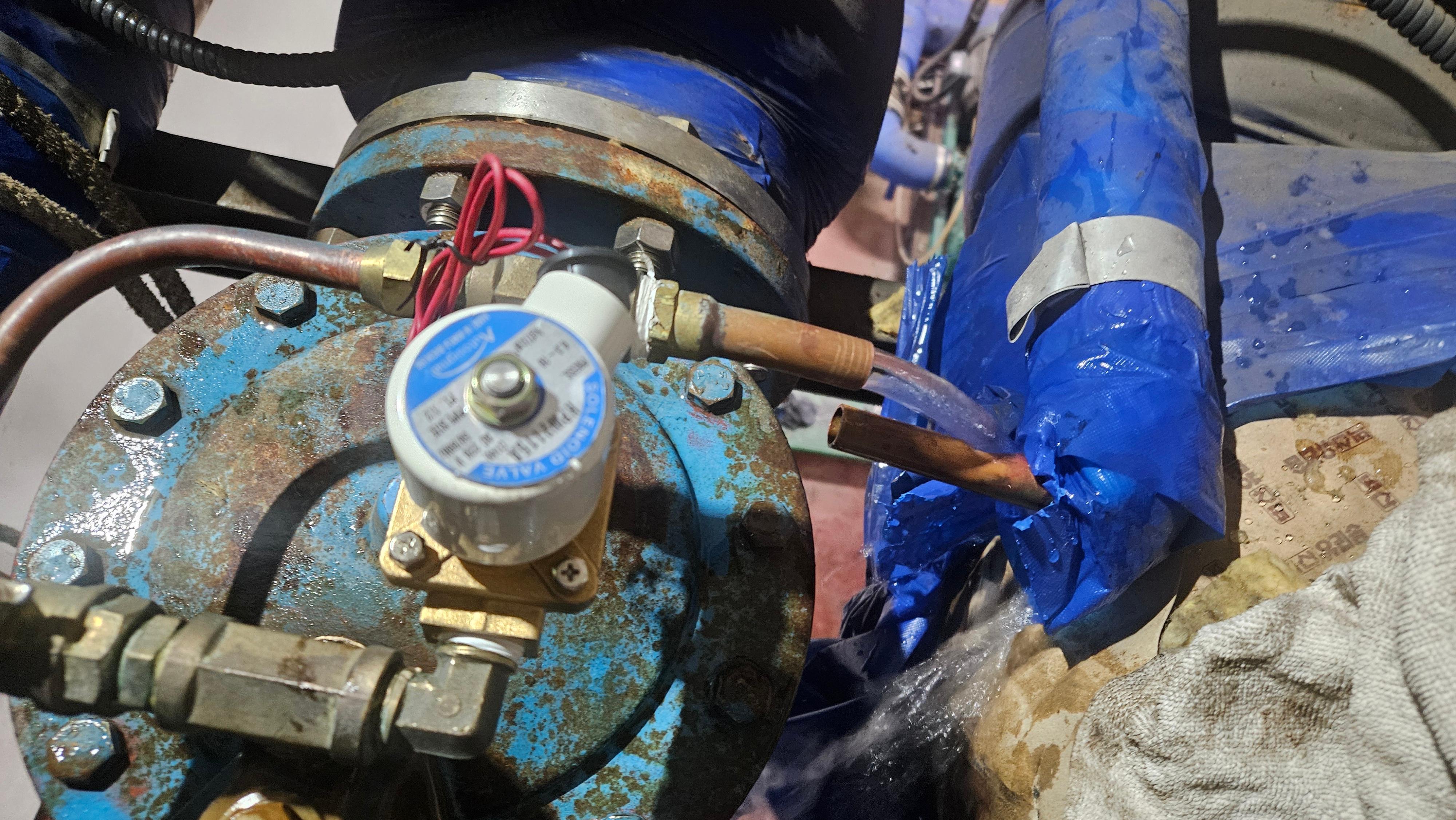

상부 솔레노이드밸브와연결된 저수조 볼탑라인이 용접으로 연결되어 동배관을 컷팅하고있습니다

정수위밸브 상부배관 제거

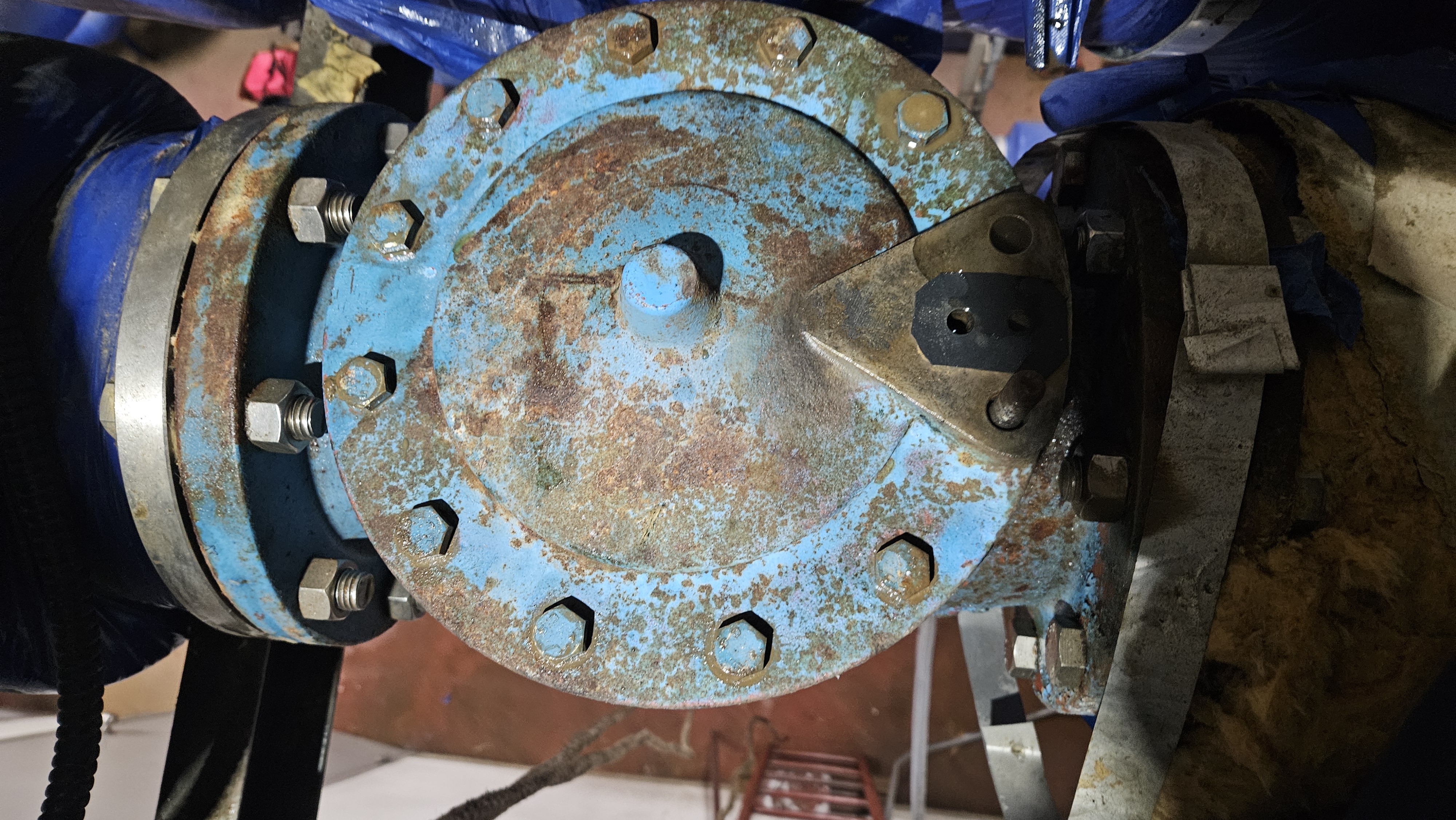

상부케이싱 분리 상당히 부식이 되어있습니다

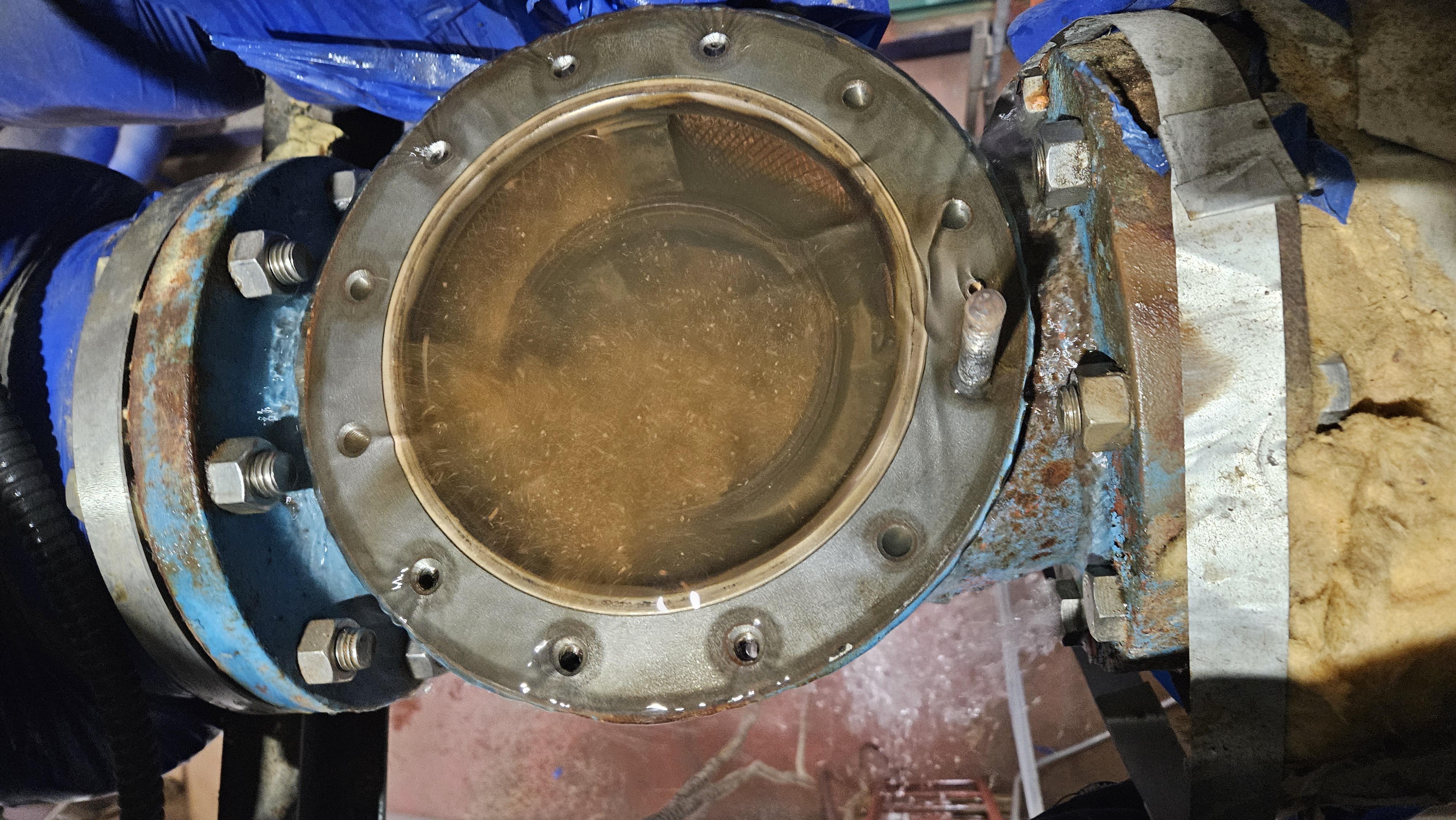

하부케이싱

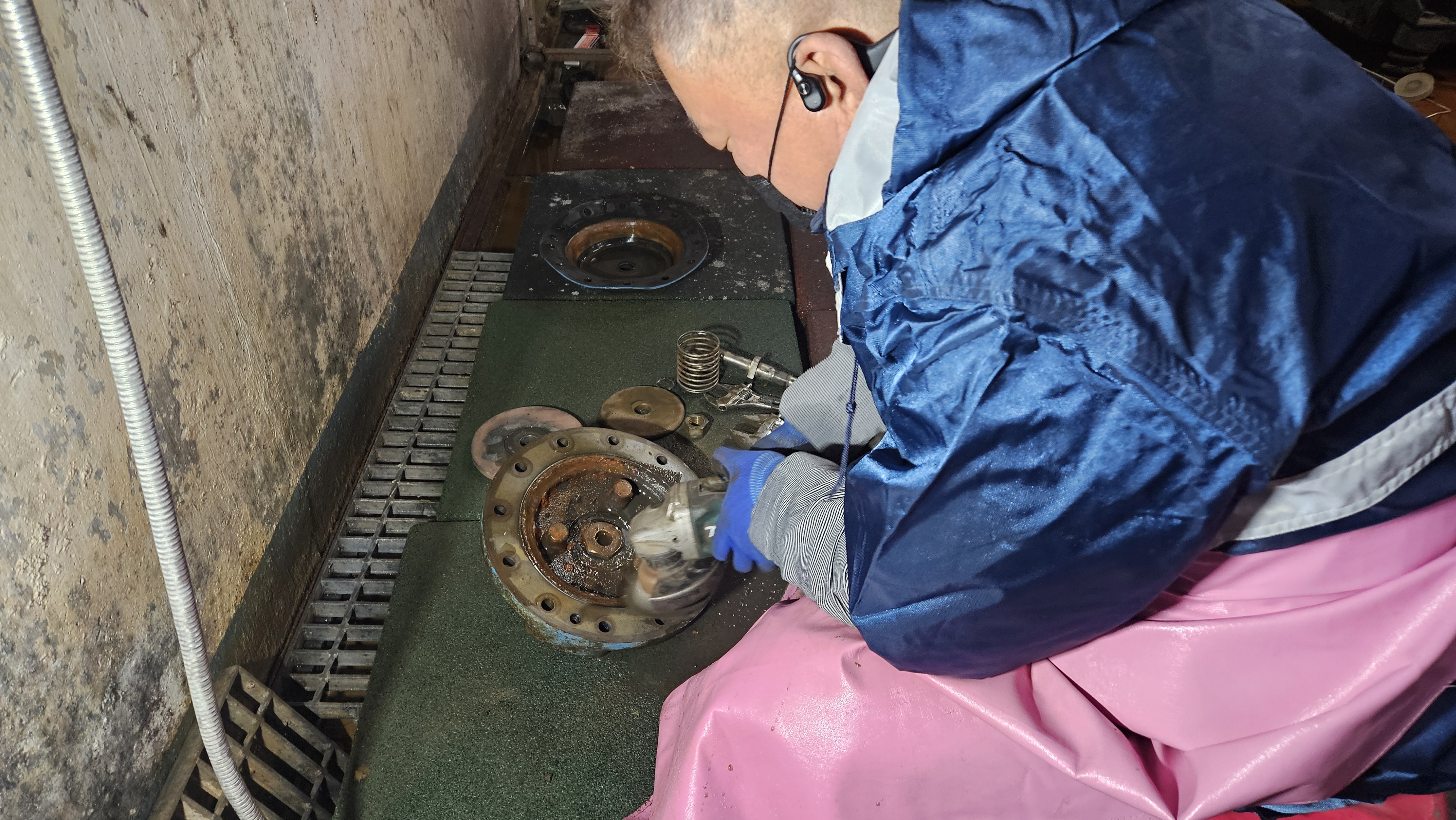

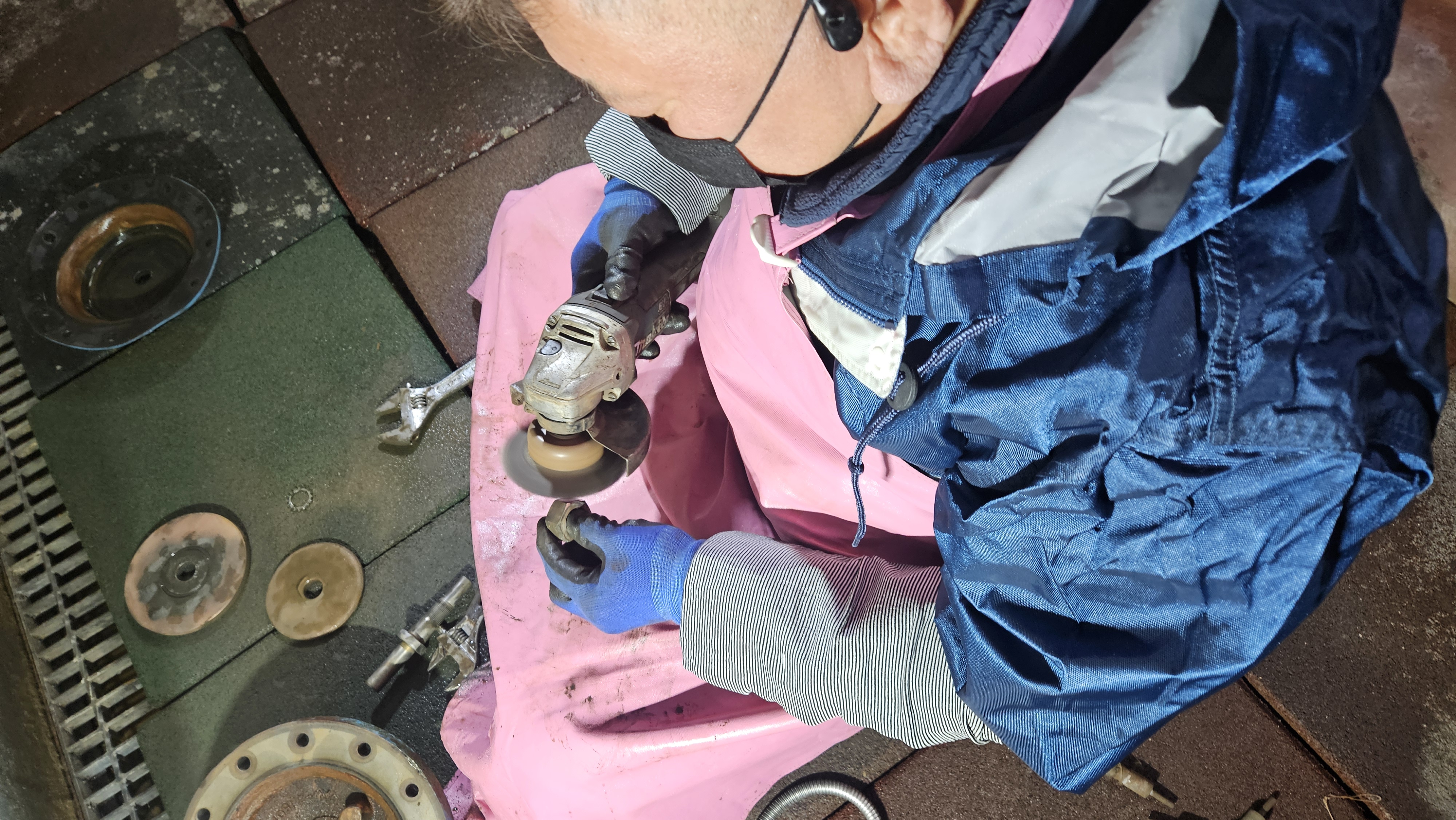

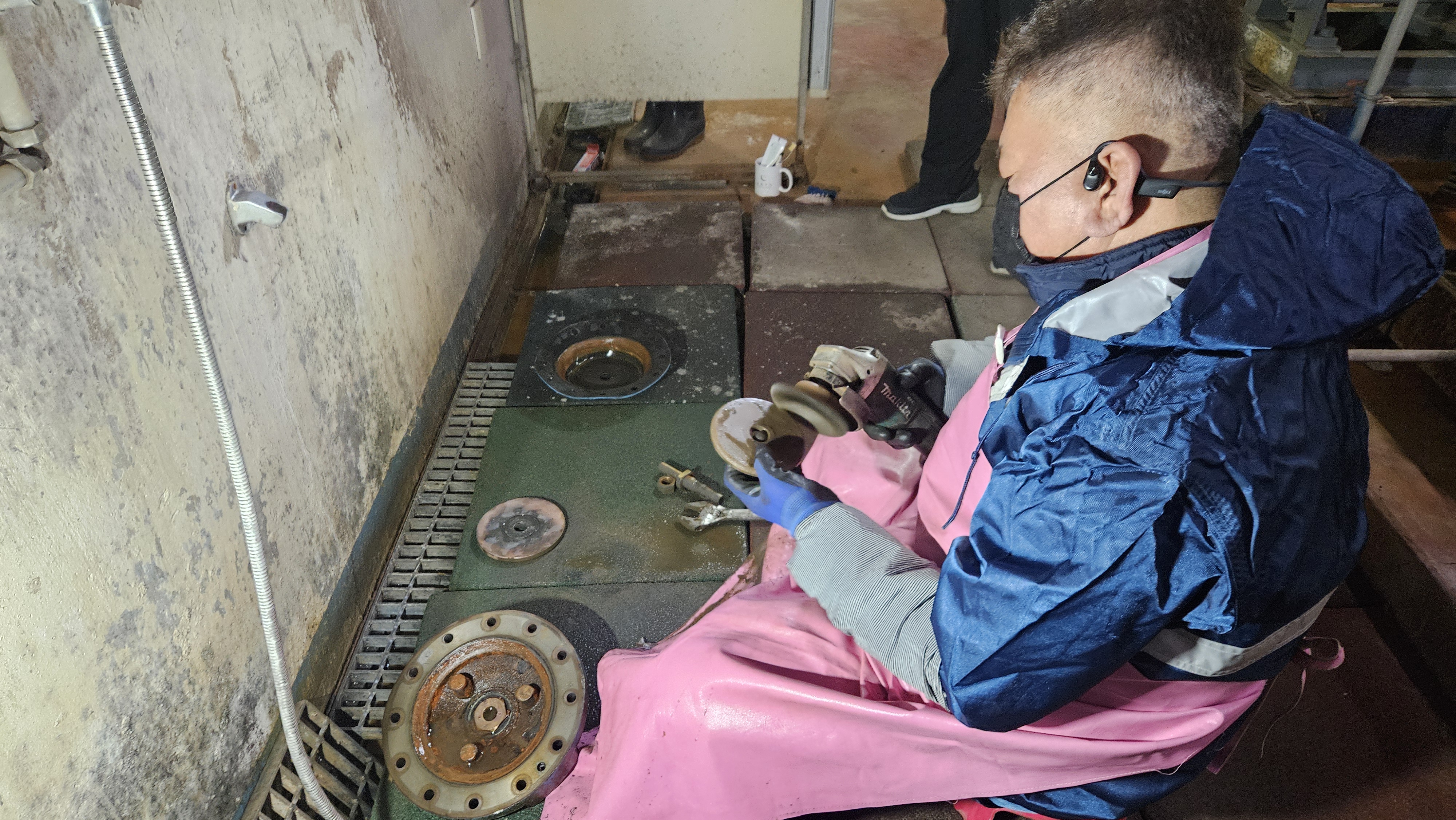

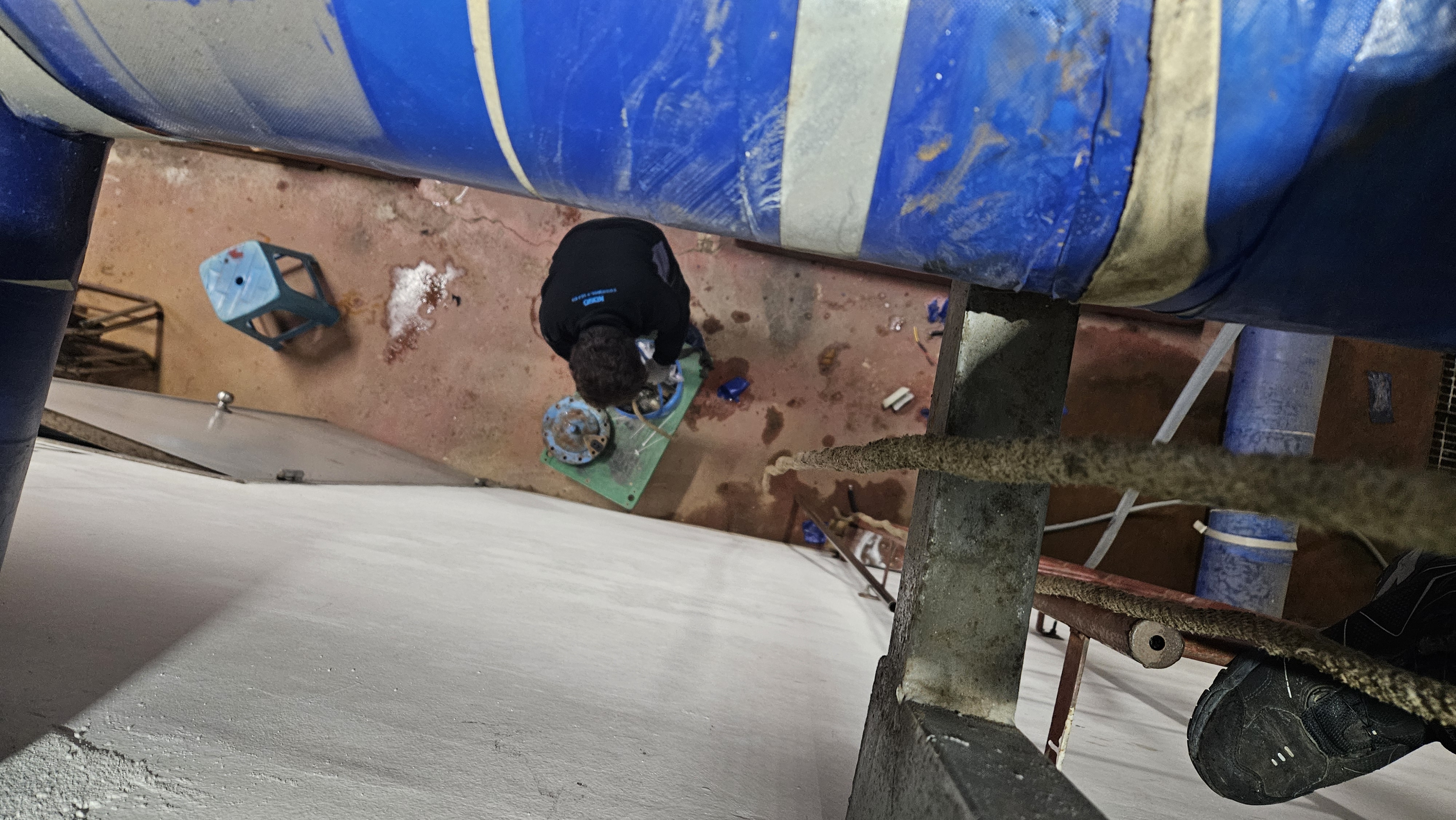

수리할 부품을 갖고 내려와 부식제거를 준비합니다

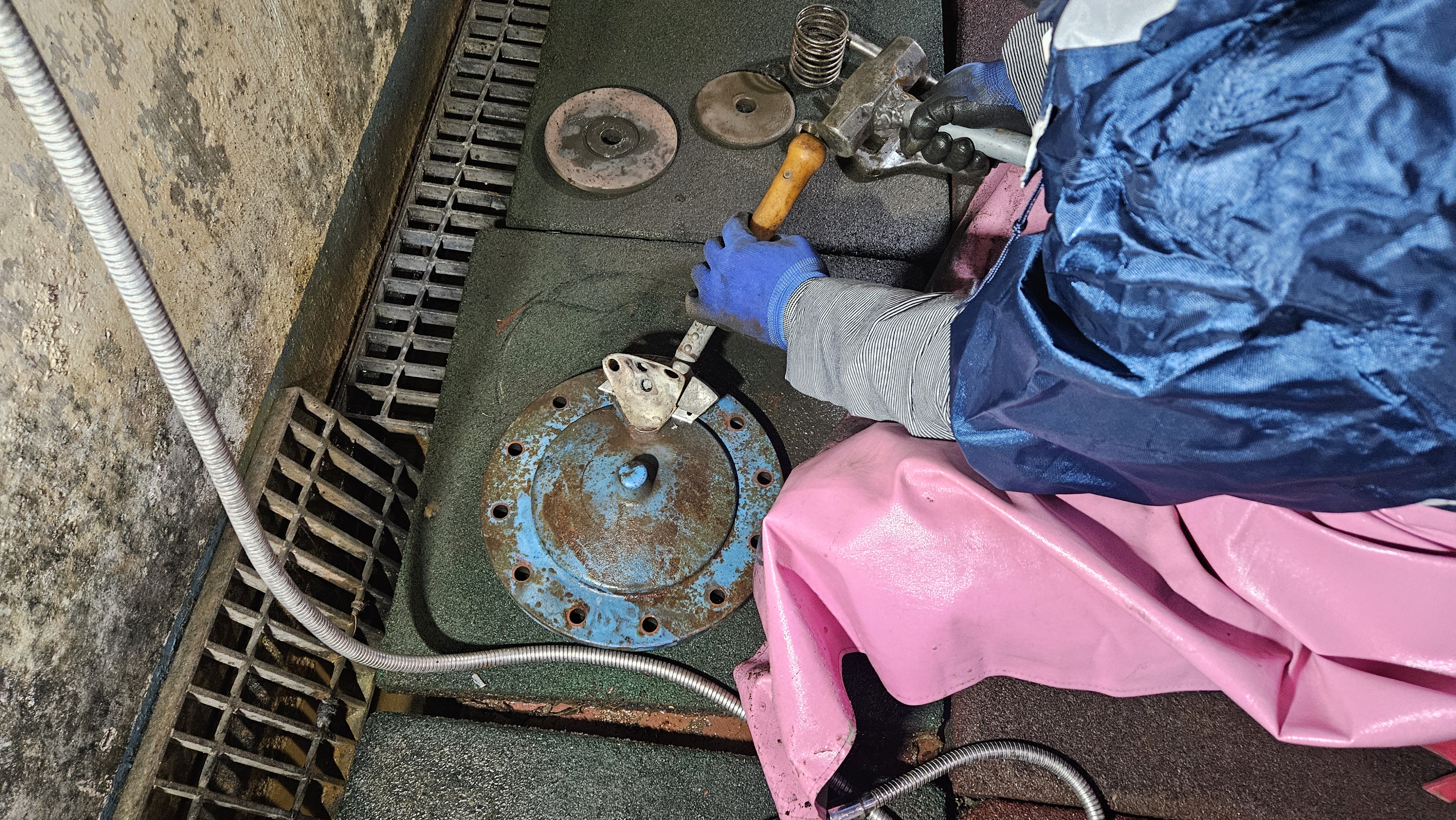

다이아후램분리

다이아후램 시트 점검및 크리닝

스템점검및크리닝

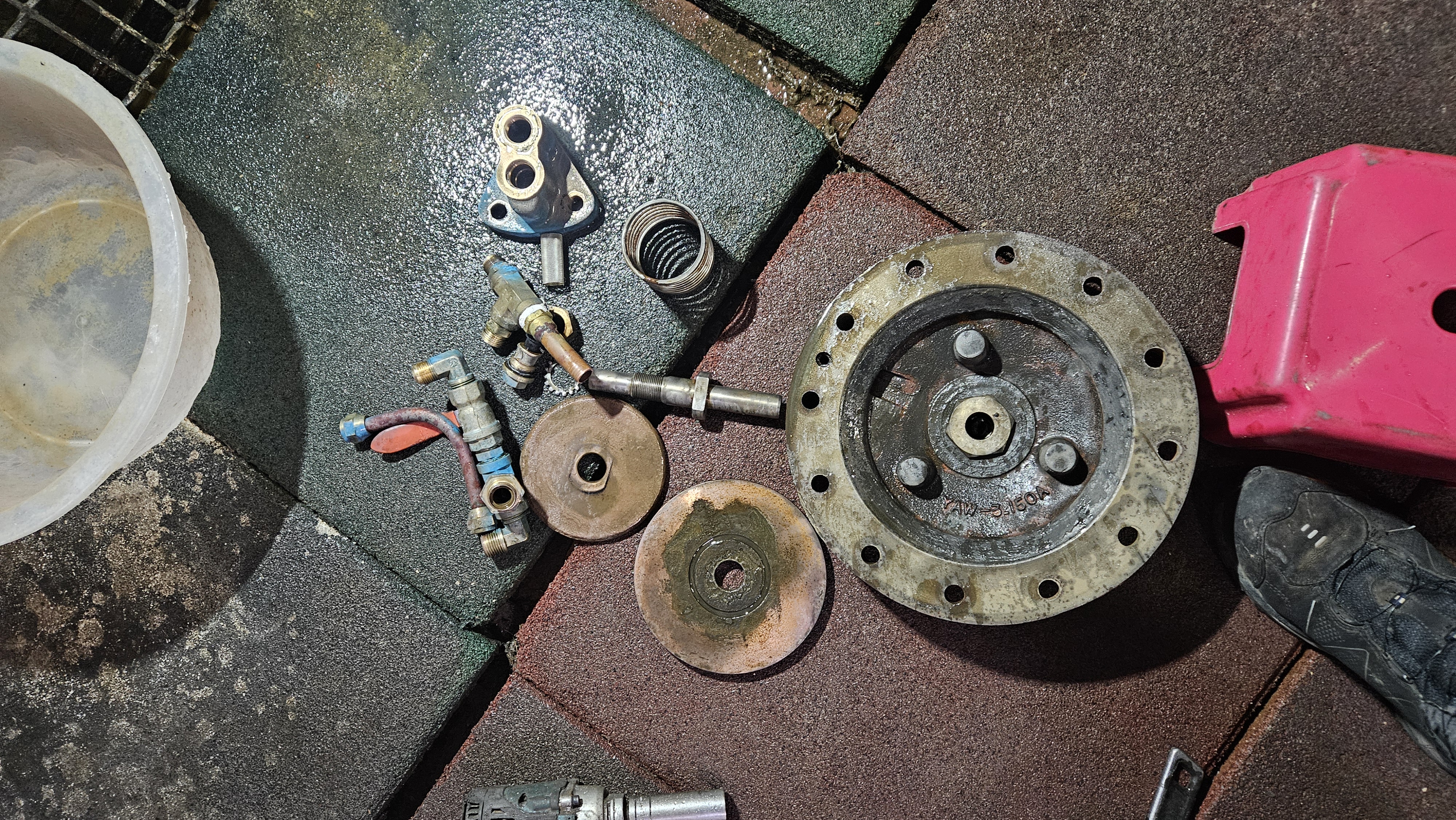

각종 와셔 부품점검

스프링점검및크리닝



상부케이싱 점검및크리닝

상부케이싱 오리피스 점검및크리닝

상부케이싱 오리피스배관 점검 크리닝

파이롯트 플러그 점검및 크리닝

상부 동배관 분리

스크린 이물질로 인한 밸브 안열림

스크린크리닝

솔레노이드밸브 분리중

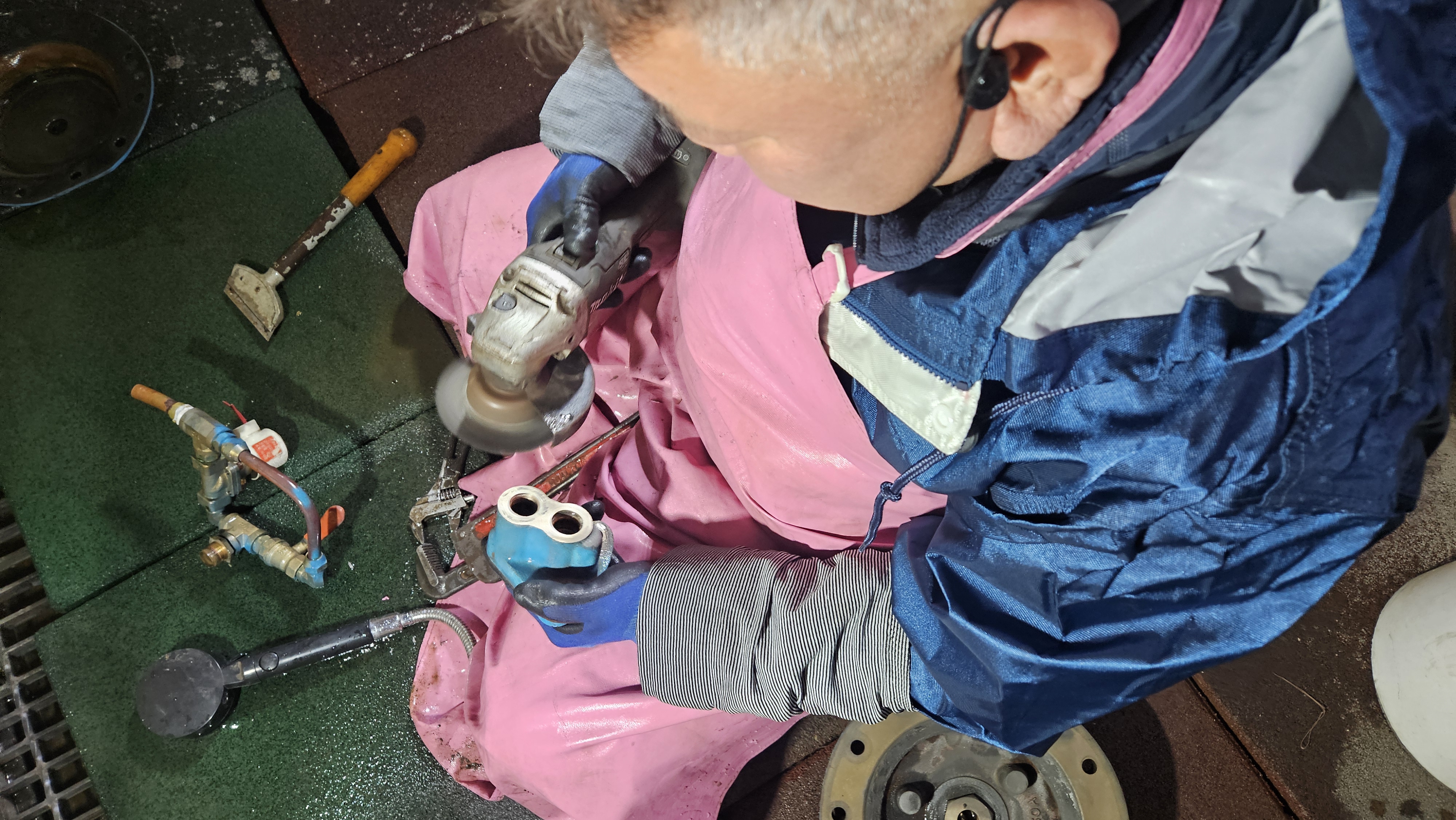

배관부속 점검 크리닝 상태



투라인레벨A/S점으로부터 사급받은 다이아후램 솔레노이드밸브 등

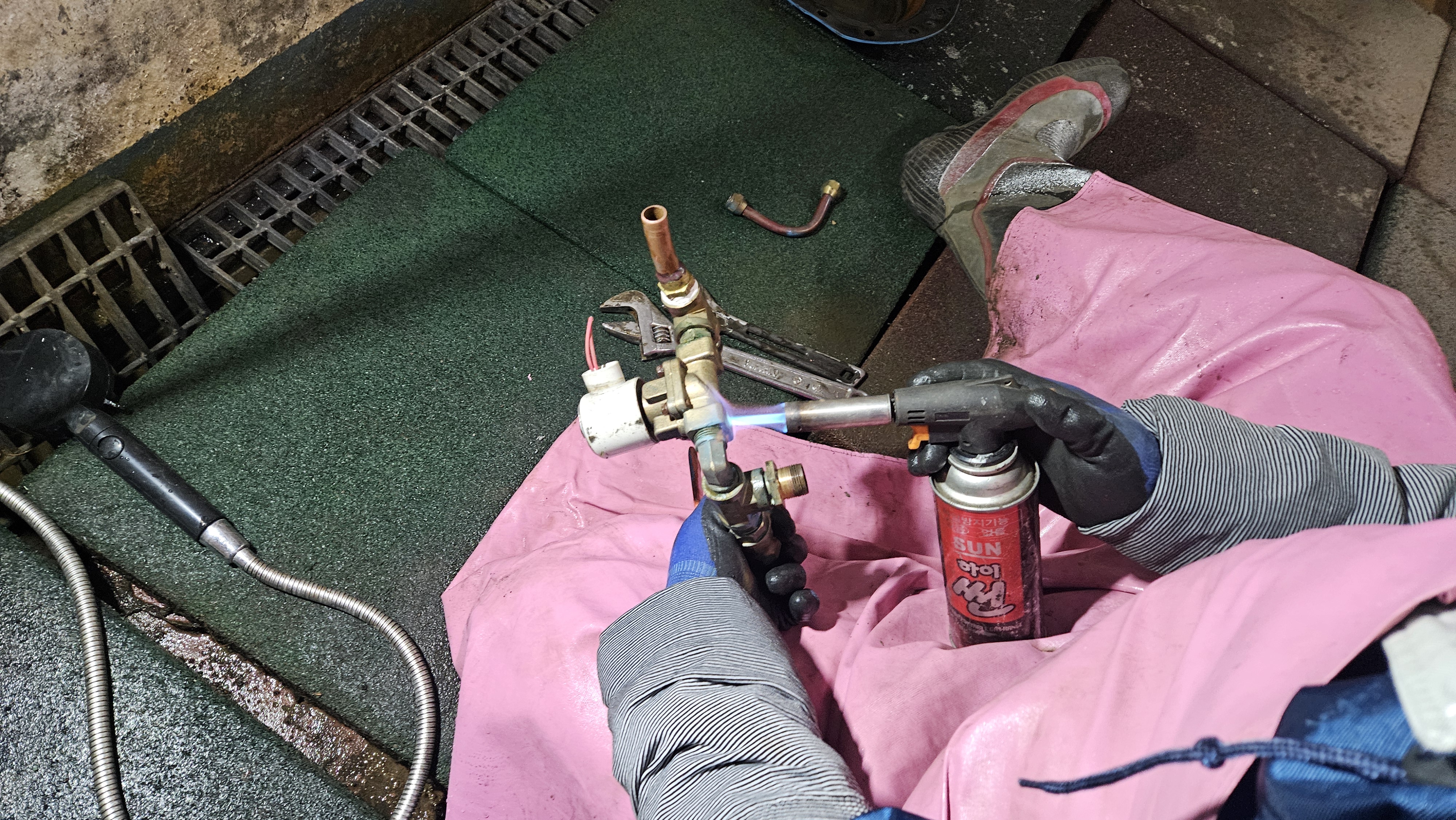

배관과 솔레노이드밸브조립



동배관 부속 파손됨 아마 전 작업자분께서 누수가 발생하자 무리하게 조인것으로 판단됨

스크린 청소후 결합전

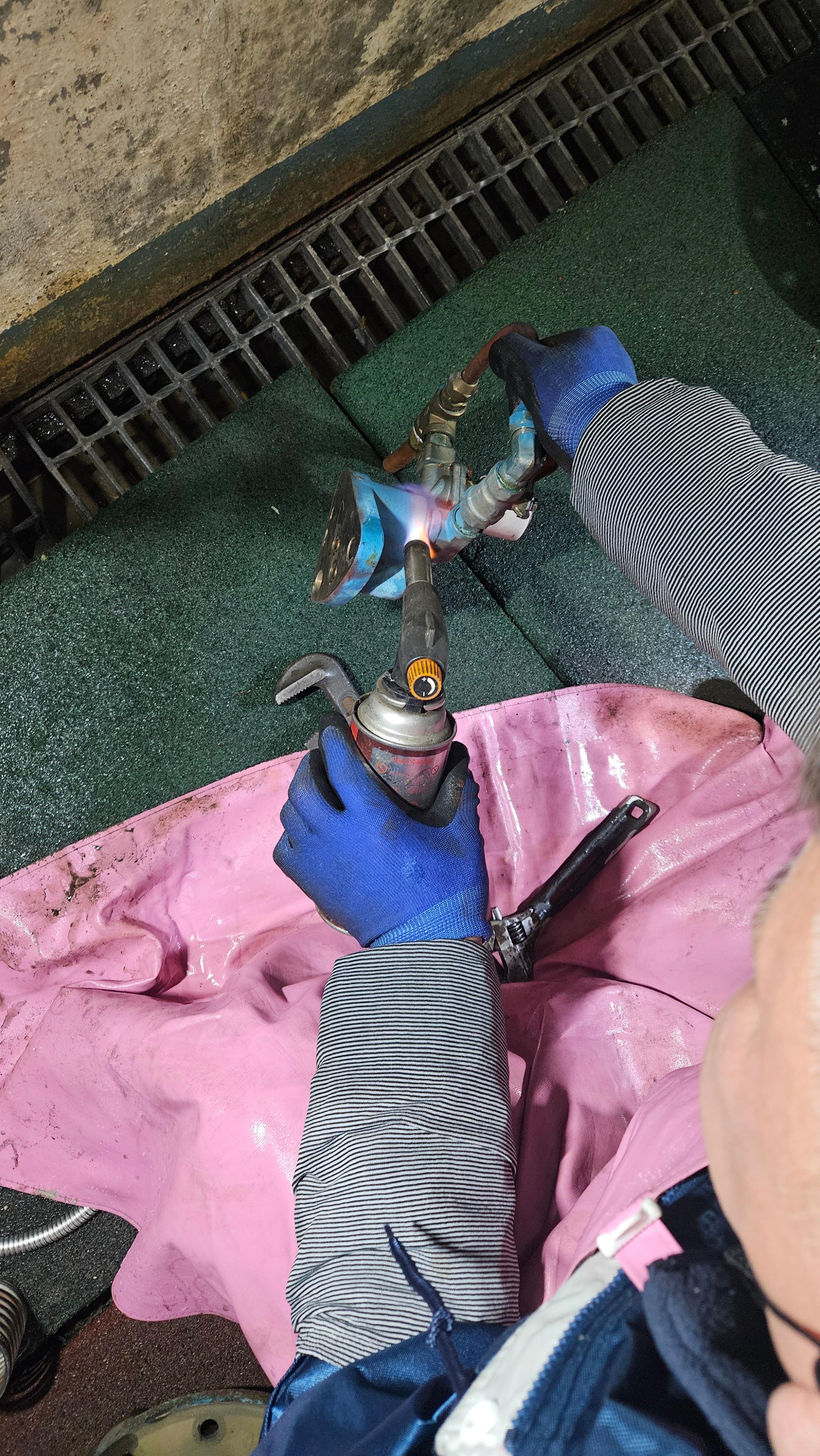

파손된 동사라닛블 교체하기위해 배관 절단

동사라닛블 교체후

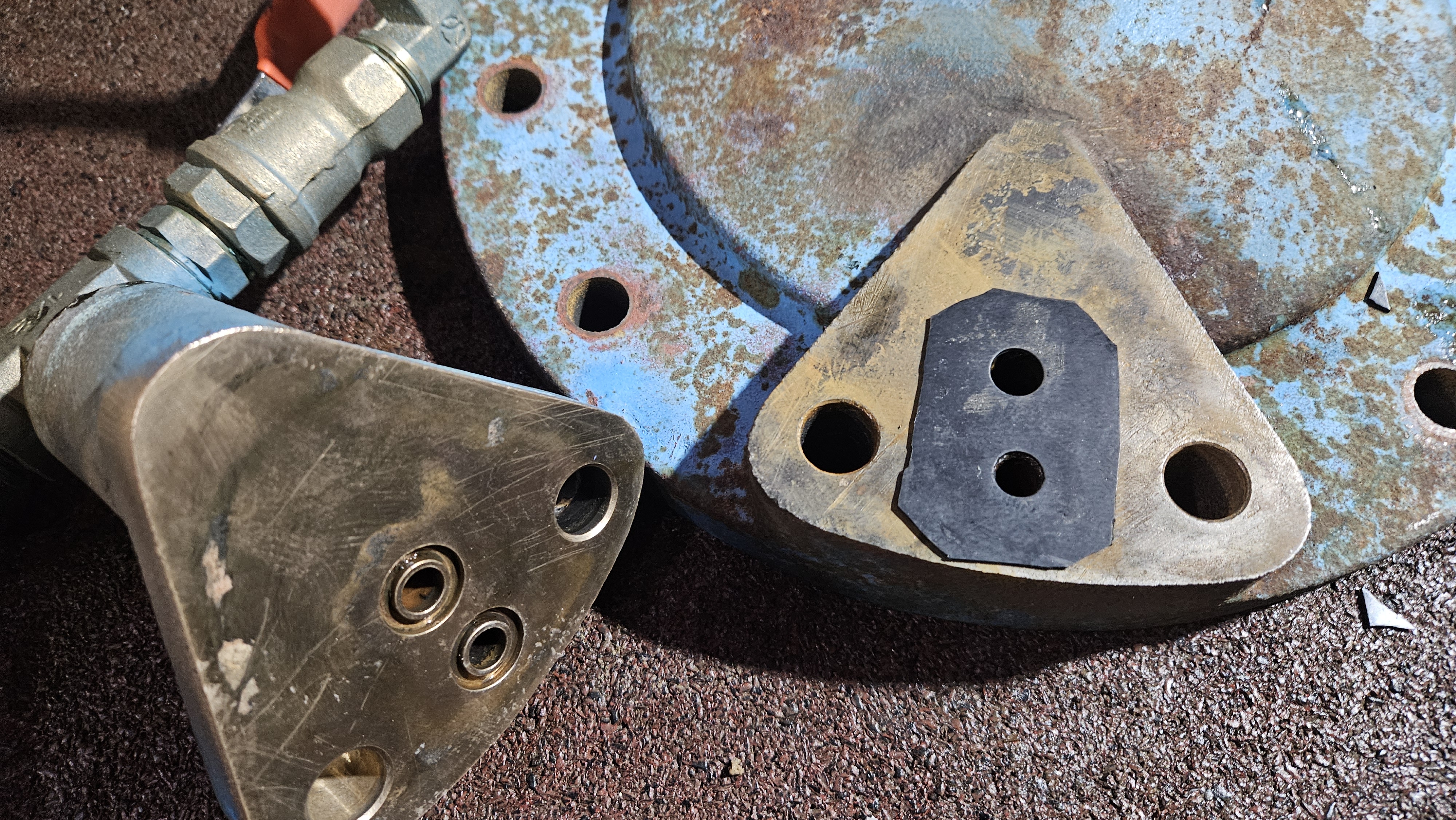

오리피스부분과 상부 카바연결을 위해 고무판을 만들고있습니다

EPDM재질



이렇게 만들어야 누수가 없습니다



저수조 레벨수위 확인 저수조 A탱크 B탱크 각각 정수위밸브와 컨트롤러가 있어 수위에 따른 별문제가 없음

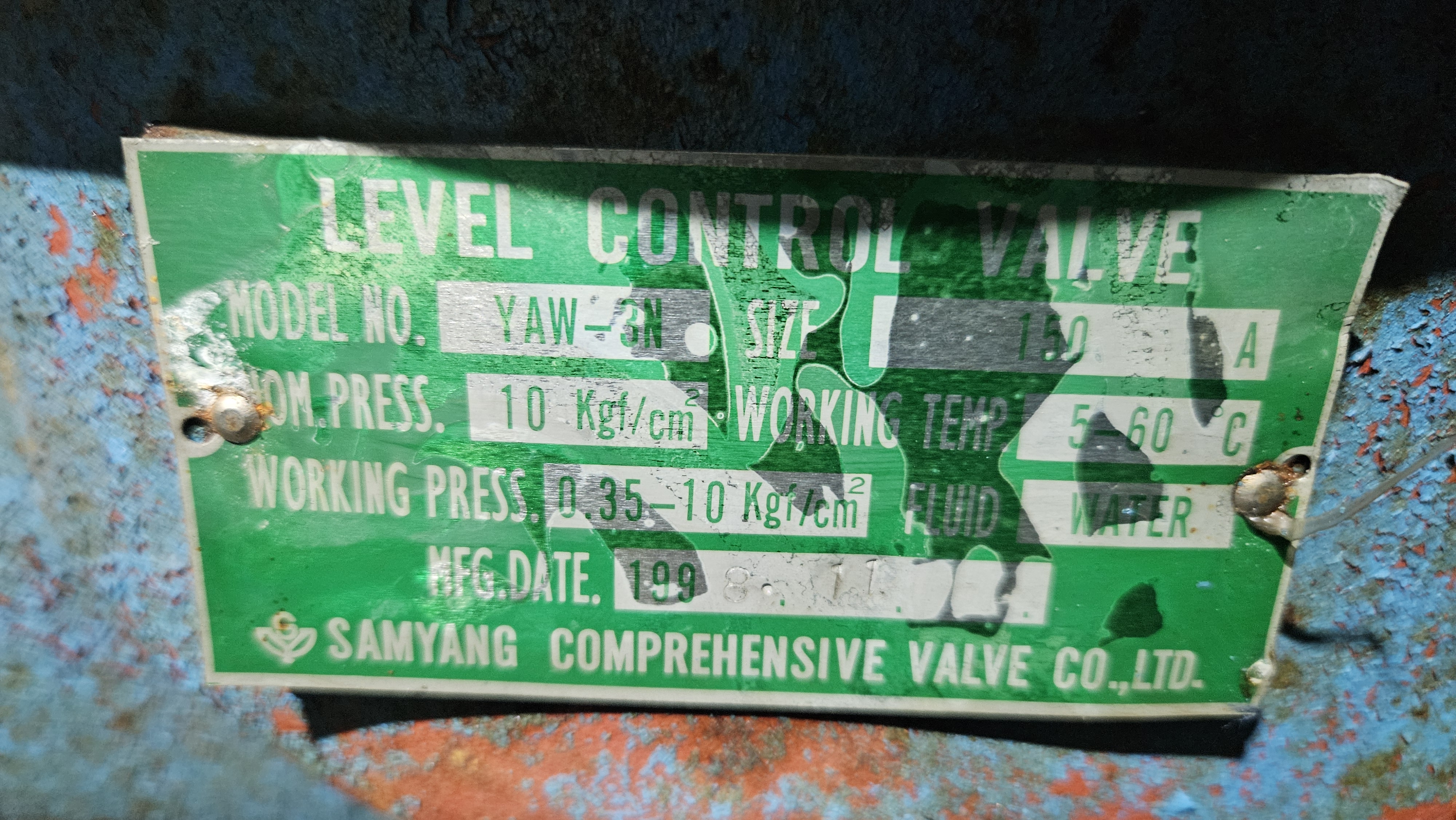

예상대로 1998년 제품이네요

수리된 삼양 정수위밸브 카바를 올리고있습니다

정수위밸브 교체도 제약이 많습니다

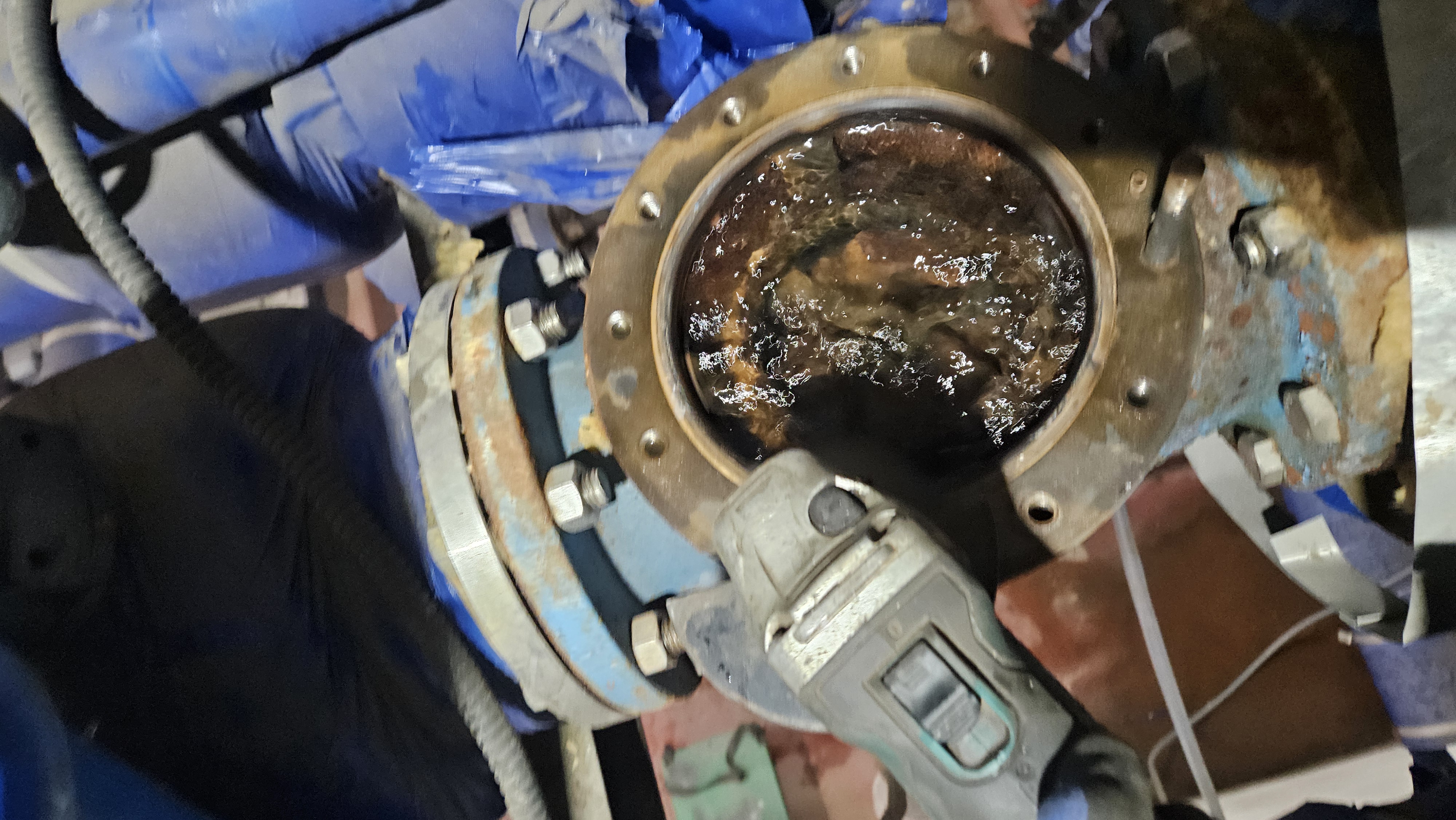

하부케이싱 크리닝

1차로 상부케이싱으로 들어오는 동관 막힘을 뚫고

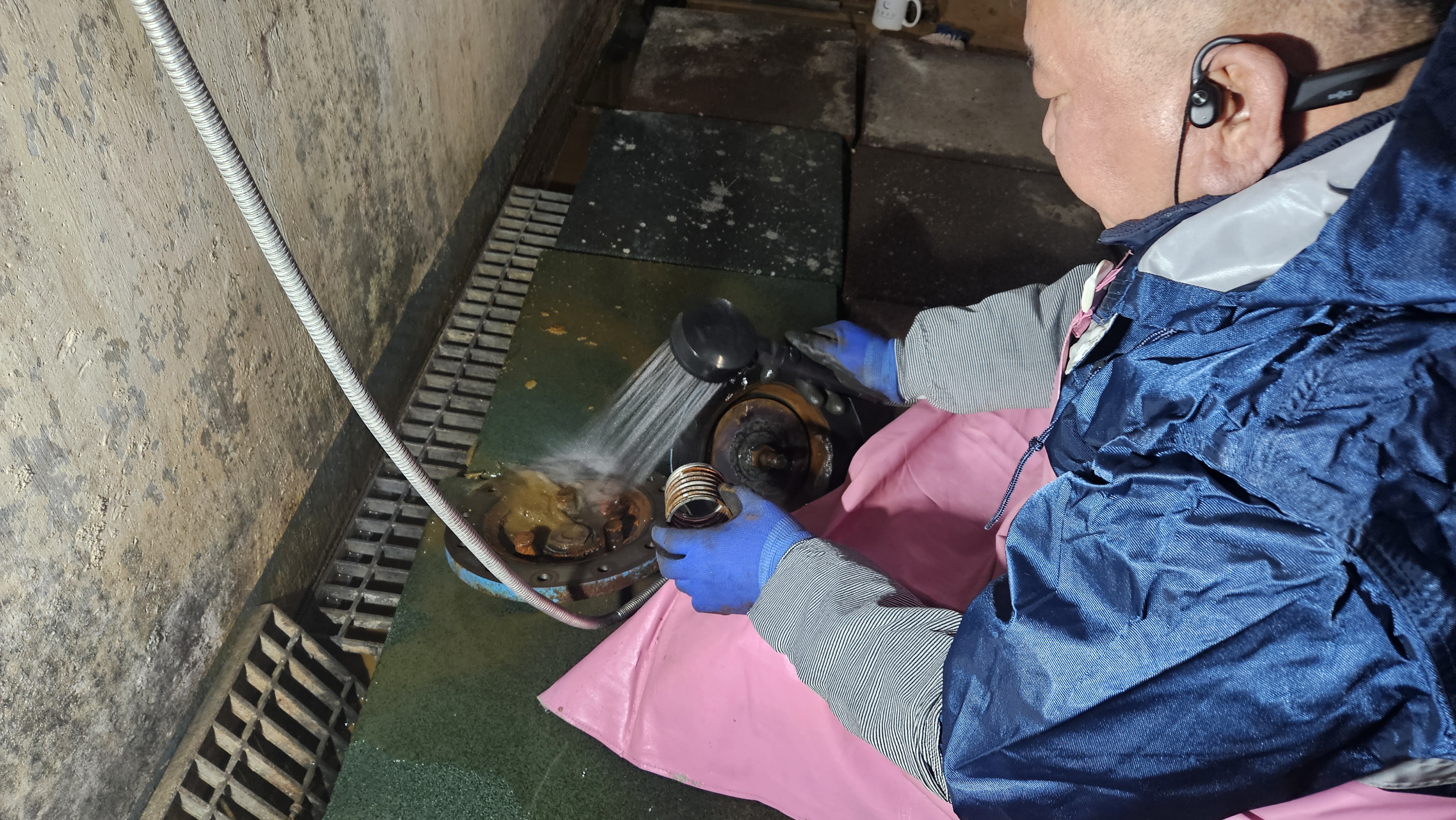

후래씽작업으로 이물질제거

다이아후램 조립

상부케이싱 조립

후레씽작업

상부 동관 조립

저수조 볼탑라인과 연결정 바이패스배관을 열어 후래씽작업



동관연결

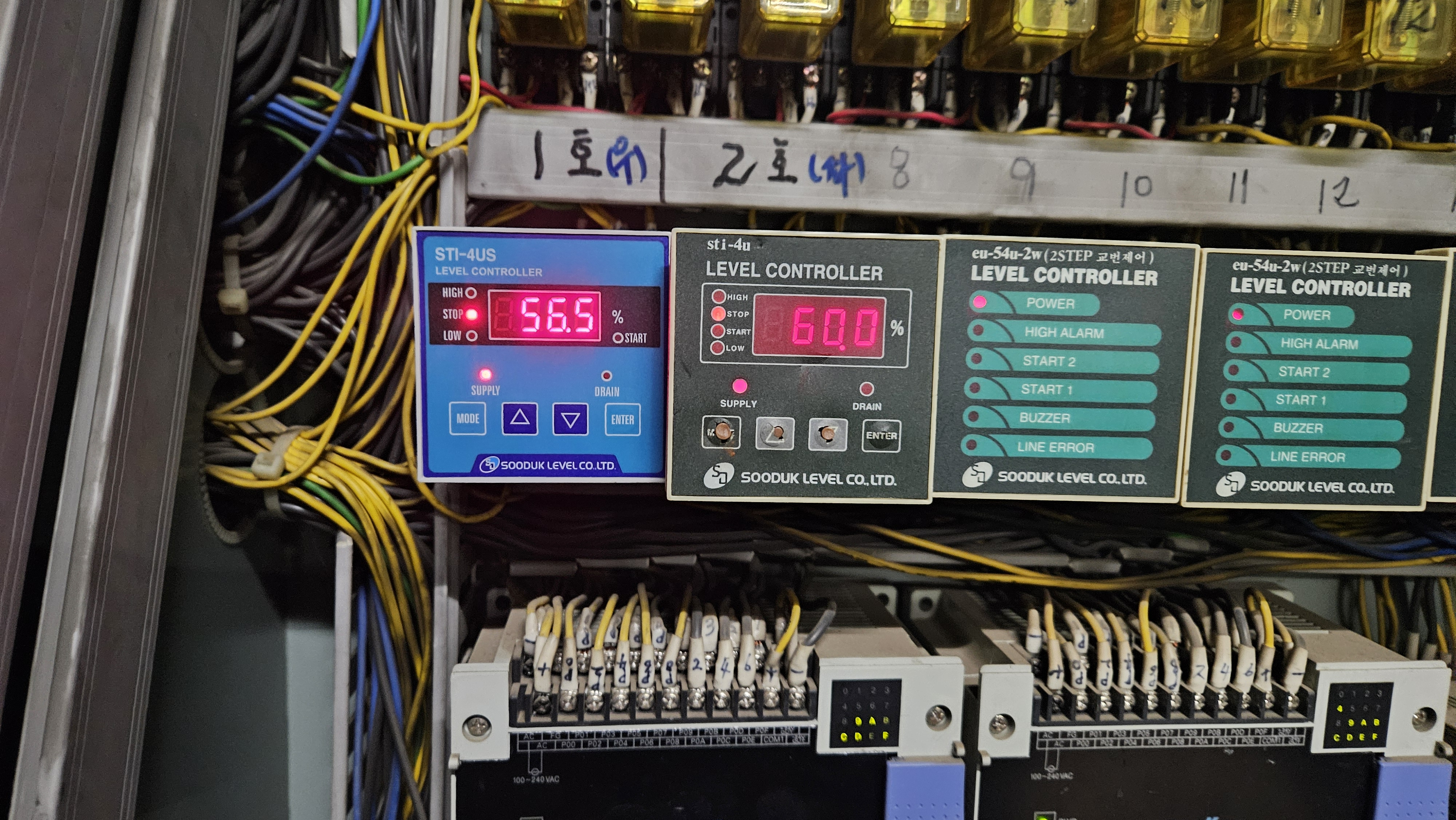

레벨콘트롤러 STI-4US를 동작하여 솔레노이드밸브에 전원투입

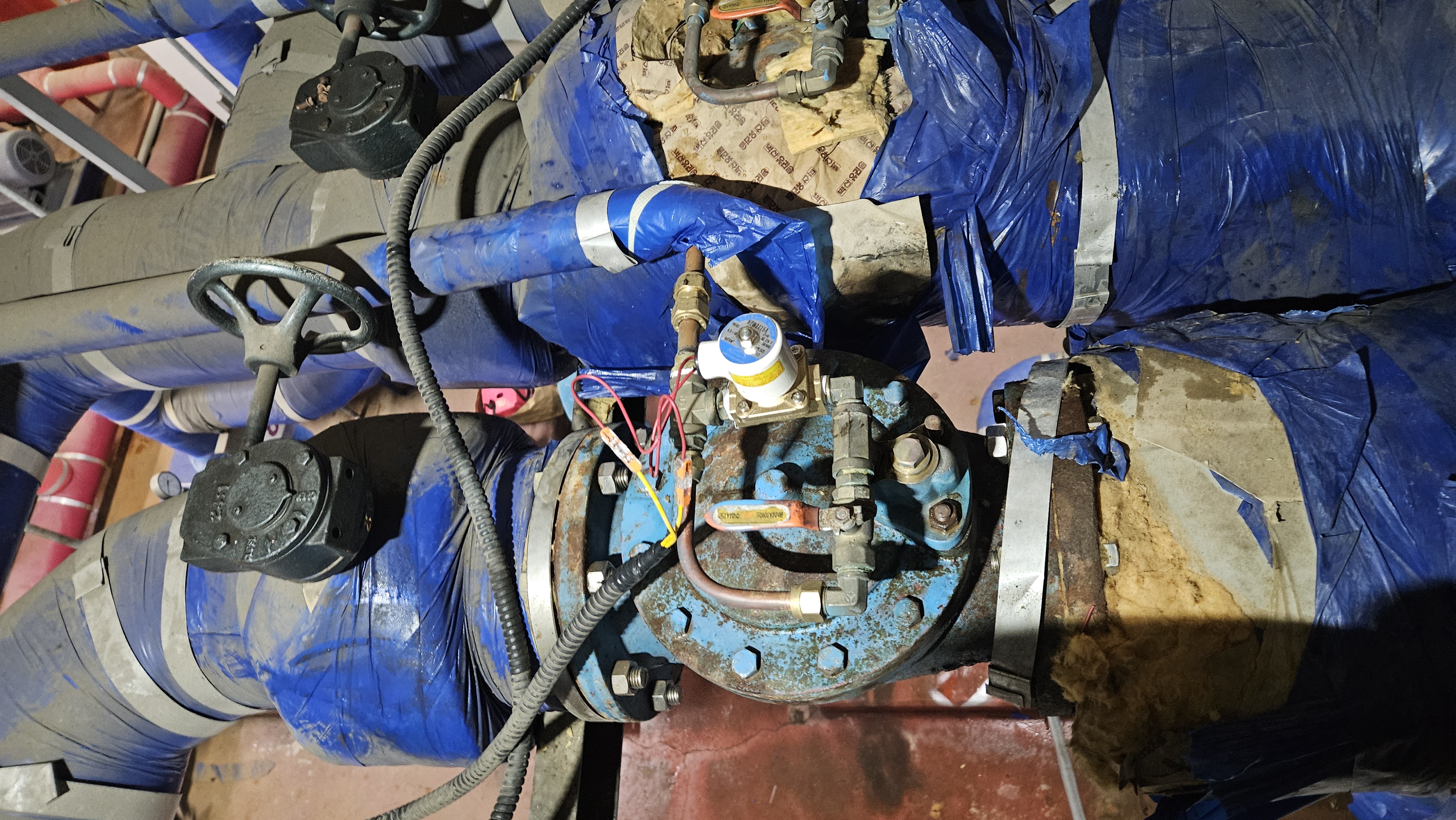

시운전
