서울특별시 서초구에 있는 규모가 작은 모 빌딩 입니다
일요일날 다급하게 윌로 서비스 아는곳에서 연락이 왔습니다
몇년전 직접교체를 해줬는데 계속 말썽을 부리는곳이라고 합니다
교체해주었던 신우정수위밸브가 예전엔 주로 안닫혔는데 지금은 안열린다고 합니다
긴급히 점검 조치를 원합니다
아래 사진한장을 보내왔는데 2017년부터 생산 2023년 단종된 신우공업주식회사
정수위조절밸브 SWV-FS11D 모델이네요
구경은 연결된 스트레이너와 바이패스배관쪽 볼밸브를 보니 50A 이네요
아래 사진을 보온재벗끼고 잘찍어 놓아서 사진한장으로 모든걸 알수있네요
일요일이지만 마침 삼양레벨콘트롤밸브 YAW-3F 구경50A가 재고가 있어 바로교체작업을 진행했습니다
조금한 빌딩이다 보니 특별히 관리자를 안두고
건물내의 부동산 대표님이 전체적인 관리를 하고있었는데
기계관리자가 아니다 보니 먼저 자동제어 판넬을 어디있냐고 했는대도 모른다고 하네요 ㅠㅠ
기계실을 찾아봐도 없네요
그래서 혹시 여기 관리실은 있나요 했더니
관리자가 없어 그것도 모른다고 합니다
음~~~~~~ 그럼 혹시 알람같은것 울리는것 못들으셨냐했더니
자기하곤 상관없어 신경을 안쓴다고 합니다 ㅠㅠ
이럴땐 대략 난감합니다
그래도 우선 찾을건 찾아야 해서 그럼 이것 저것 이야기 하다보니 방재실은 있다고합니다
그럼 거기로 먼저 가죠 지하 1층에 아무도 상주 안하는 방재실이있네요
찾았다 바로 이겁니다
여기에 이건물 모든게 이상있을경우 알람이 울리고 여기서 조작을 할수있습니다
본인은 처음봤다고 하네요
저희는 밸브면 밸브 모터면 모터 이부분만 전문가지 전체적인걸 알수없으니 저희말고 다른업체가 오더라도
수리또는교체시 이정도는 건물쪽에서 설명해줘야 조치가 가능합니다
이렇게 설명드리고
자동제어 판넬에서 저수위 상태를 체크후 교체작업을 들어갑니다
보온재를 벗끼고 어떻게 작업을 진행할지 살펴봅니다
외 정수위밸브가 제대로 작동을 안했는지 설명드리기 위해 밸브를 분해 했습니다
정수위밸브 내부에 이물질이 많습니다
시수가 제대로 들어오지 않는다고 하였서 원인을 찾고있는데 다이아후램은 이상이없네요
솔레노이드밸브까지 이상없이 전원은 들어오고 에고 머리 아풉니다
아래 에서 이유는 설명드리겠습니다
신우정수위밸브 주철제품은 2023년말 단종이 되었기에
신우정수위밸브는 이제 올 스텐제품만 생산됩니다
어짜피 정수위밸브교체는 면간길이 (순수밸브의 길이)가 틀려 배관 수정이 이루어져야합니다
전체적인 밸브와 교체해야할 배관길이측정
배관유니온이 어찌된이유인지 안풀려 대형파이프랜지로 겨우 풀고있습니다
PT타입 (나사산타입)은 후렌지배관이음에 비해 상당히 고난이도 작업입니다
신설말고 교체작업은 많은 경험이 필요합니다

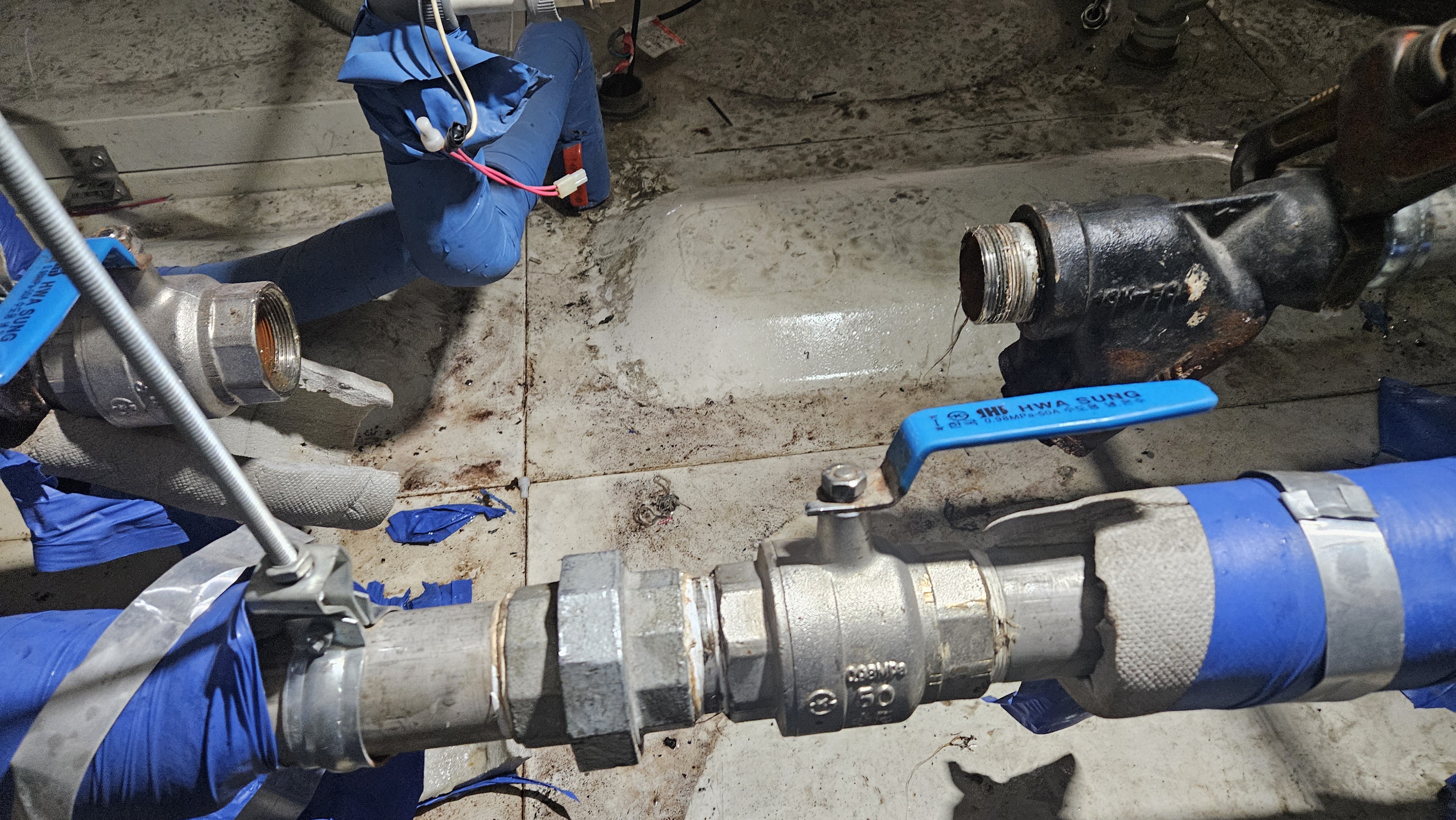

정수위밸브 배관에서 분리
다시한번 배관길이 측정
이제 분리한 정수위밸브와 배관을 차로 갖고 옵니다
교체해드릴 삼양레벨콘트롤밸브 YAW-3 50A입니다
삼양레벨콘트롤밸브는 YAW-3 50A는 배관접합부분이 후렌지타입이라
배관수정을 해야합니다
배관을 기존 PT타입에서 후렌지 타입으로 바꿉니다
삼양레벨콘트롤밸브 YAW-3 50A입니다
조작부인 상부가 황동으로 되어있어 부식이 없습니다
삼양정수위밸브로 교체 완료
저희대승엔지니어링에서는 항상 최신제품으로 교체작업을 진행합니다
교체후 시운전후 등록 추후 혹시 모를이상시 본사A/S팀으로 부터 2년간 A/S를 받으실수있습니다
사용자 과실 제외 레벨센서 레벨콘트롤러 오동작 또는 이물질 유입
거의 문제가 발생하지 않습니다
교체후 시운전을 하는데 물이 제대로 투입안되는것 같습니다
그럼 원인을 찾아야겠죠
문제는 볼탑에 있습니다
위에서 말한것처럼 예전에 몇번 제대로 안잠겨 볼탑으로 제어가 되었고 누군가 레벨콘트롤러의 하이알람부분을 올려놓았고 계속 고장으로 볼탑으로 제어를 했었으나 볼탑이 오래되어 고착되어 내려가지 않자 시수가 유입되지 않았던걸로 판단됩니다

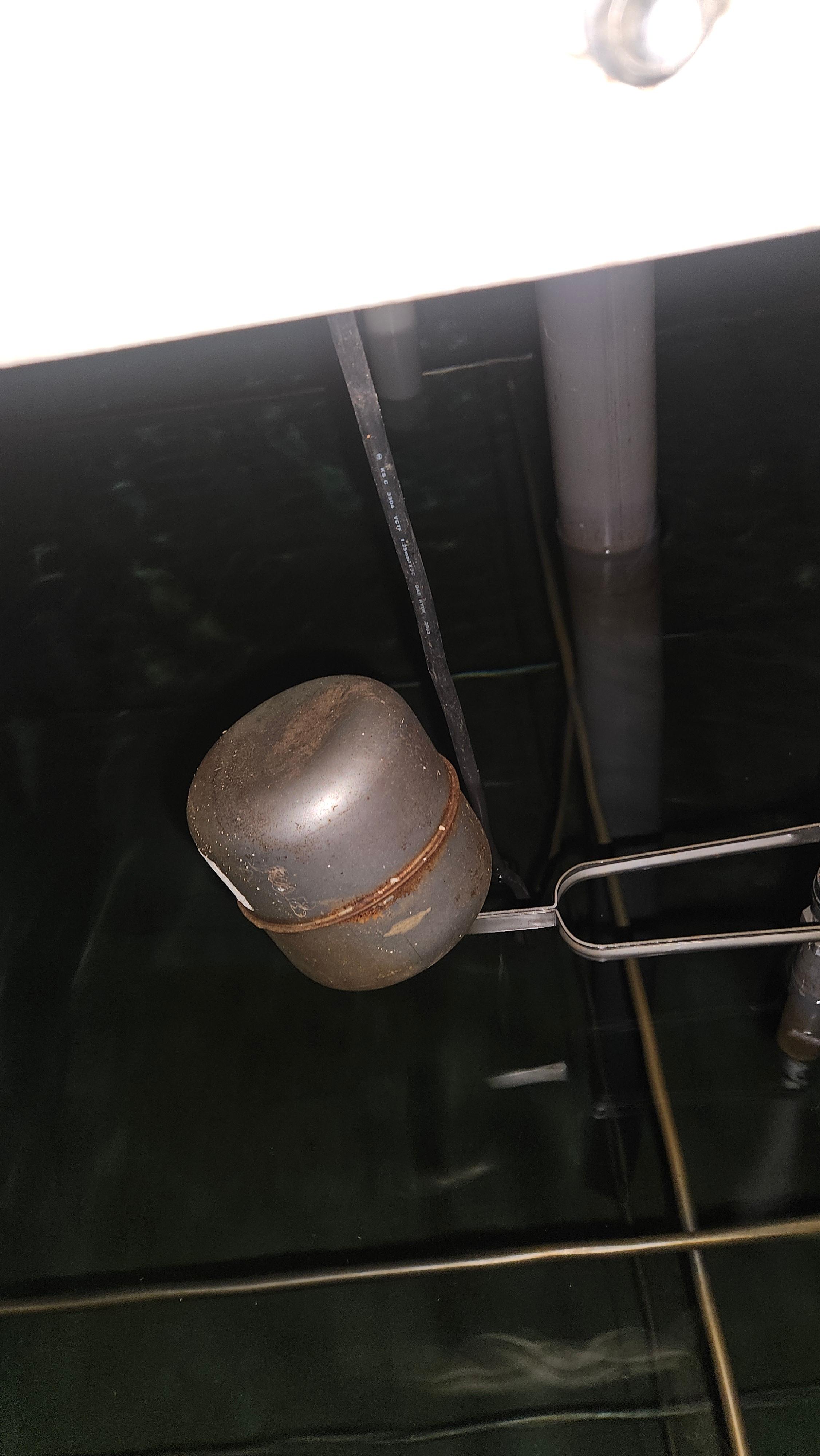

아래 사진처럼 볼탑을 끌어 올렸더니 고착으로 내려가지 않내요
그럼 어떻게 바이패스를 열었더니 물이 들어갔냐인데
이경우 볼탑이 시수 진동에 의해 천천히 내려갈경우입니다
빌딩측에 설명을 하고 물탱크 청소시 꼭 볼탑교환을 하라고 설명드렸습니다
현제는 저수조 수위때문에 볼탑교체를 할수없는 상황입니다
시운전 배관 누수 확인후 보온을 합니다
현제 수위가 너무 높은것 같습니다
보온완료 시운전 완료
모든 밸브를 열고
서초구경우 쉽게 말해서 땅값이 비싸기 때문에 건물높이가 높습니다
이경우 저수조를 소방용수와 같이 사용할경우 소방용수 확보차원에서
시수제어 범위가 상당이 위에 있습니다
또한 시수제어범위가 짧기 때문에 문제 발생 요지가 많습니다
저수조 높이에 따른 최대한으로 부스터펌프 이상이 없도록 최대한 수위범위를 맞춰 드렸습니다
누군가 레벨콘트로러를 엉망으로 손되고 볼탑제어방식으로 사용한것 같습니다
저도 점쟁이가 아닌이상 추측을 할뿐입니다
물어보면 모두 아니라고 발뺌할뿐입니다
기계와 자동제어는 거짓말을 하지 않습니다
이부분은 명백한 진리압니다
저희 대승엔지니어링은 마지막에 손된사람이 죄인이다 이런 심정으로
최선을 다할뿐입니다
오늘도 또하나의 현장에서 믿거나 말거나 제대로 조치한 기쁨 이맛에 이직업을 합니다
누가 알아주는게 아니라 제자신이 마음속으로 만족입니다
