경기도 포천에 있는 군부대 아파트 관사를 관리하는 업체에서 긴급하게 연락이 왔습니다
자체적으로 일주일정도 점검하고 원인을 찾고있는데
차단기가 자꾸 떨어진다고 합니다
차단기 떨어지는게 문제가 아니라 자동제어 메인차단기가 먼저 떨어져 기계실 전체가 먹통이 된다고 합니다
예전에 정수위밸브 레벨센서 때문에 출장간 업체와 같은 업체 소속이라 저희 대승엔지니어링을 소개 받고 연락을 주셨습니다
자체적으로 관리하시는 전기과장님이 웬만한건 다해보신듯합니다
DDC 자동제어 판넬을 살펴보니
정수위밸브 레벨콘트롤러에 하이알람 수위까지 올라갈경우
정수위밸브 2차측에 액츄레어더 COSEA SE-80A 버터플라이밸브가 자동으로 닫히는 시스템이였습니다
액추에이터 전원선과 열림 닫힘선을 통신선을 분리하니 차단기는 안떨어지네요

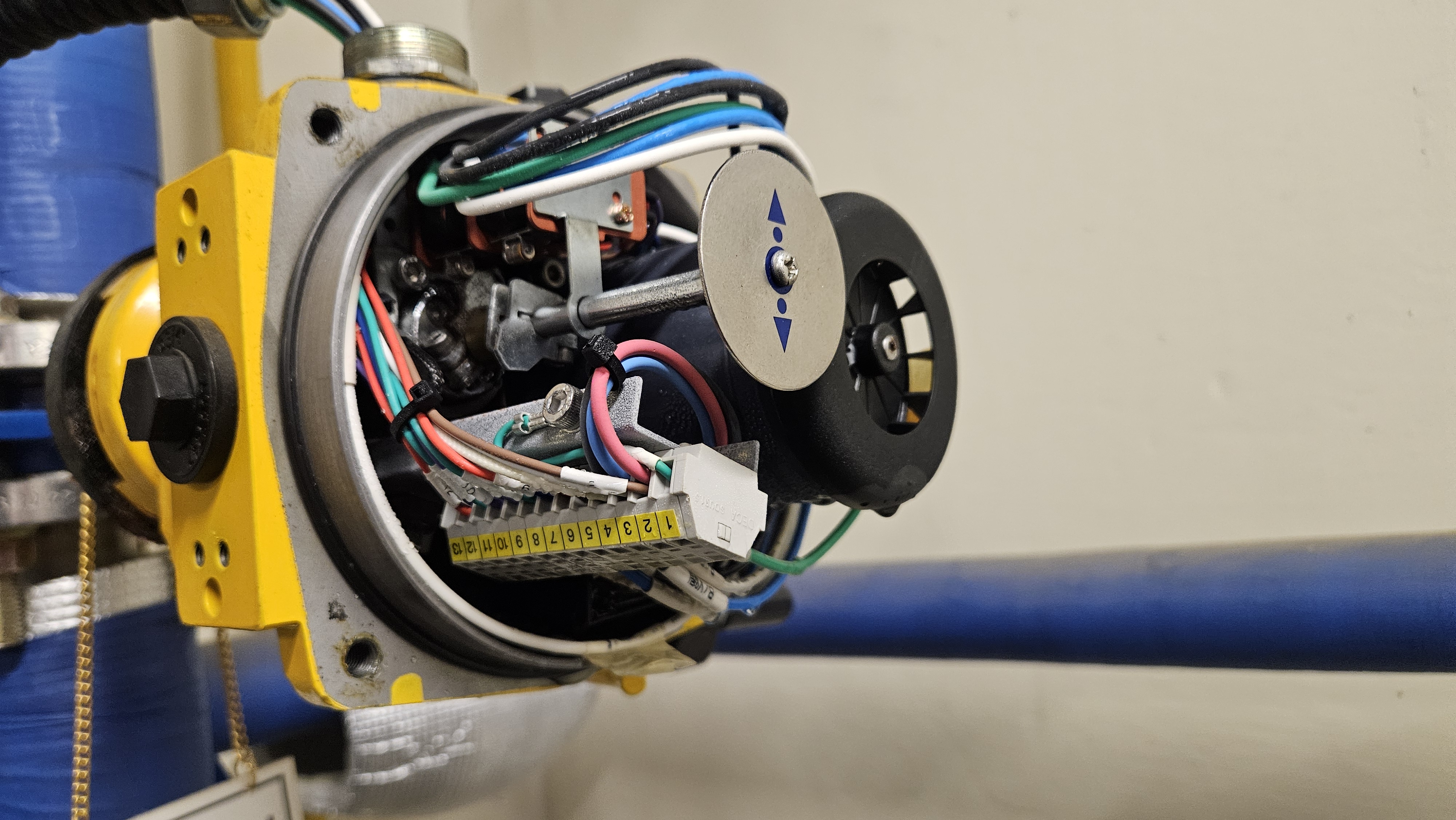

이제 액추에이터를 점검합니다
액추에이더를 분해하자 마자 물이 쏟아지네요
버터플라이밸브 스템부분 오링이 오래되어 소손이 되어 액추에이더까지 물이 침투한것 같습니다

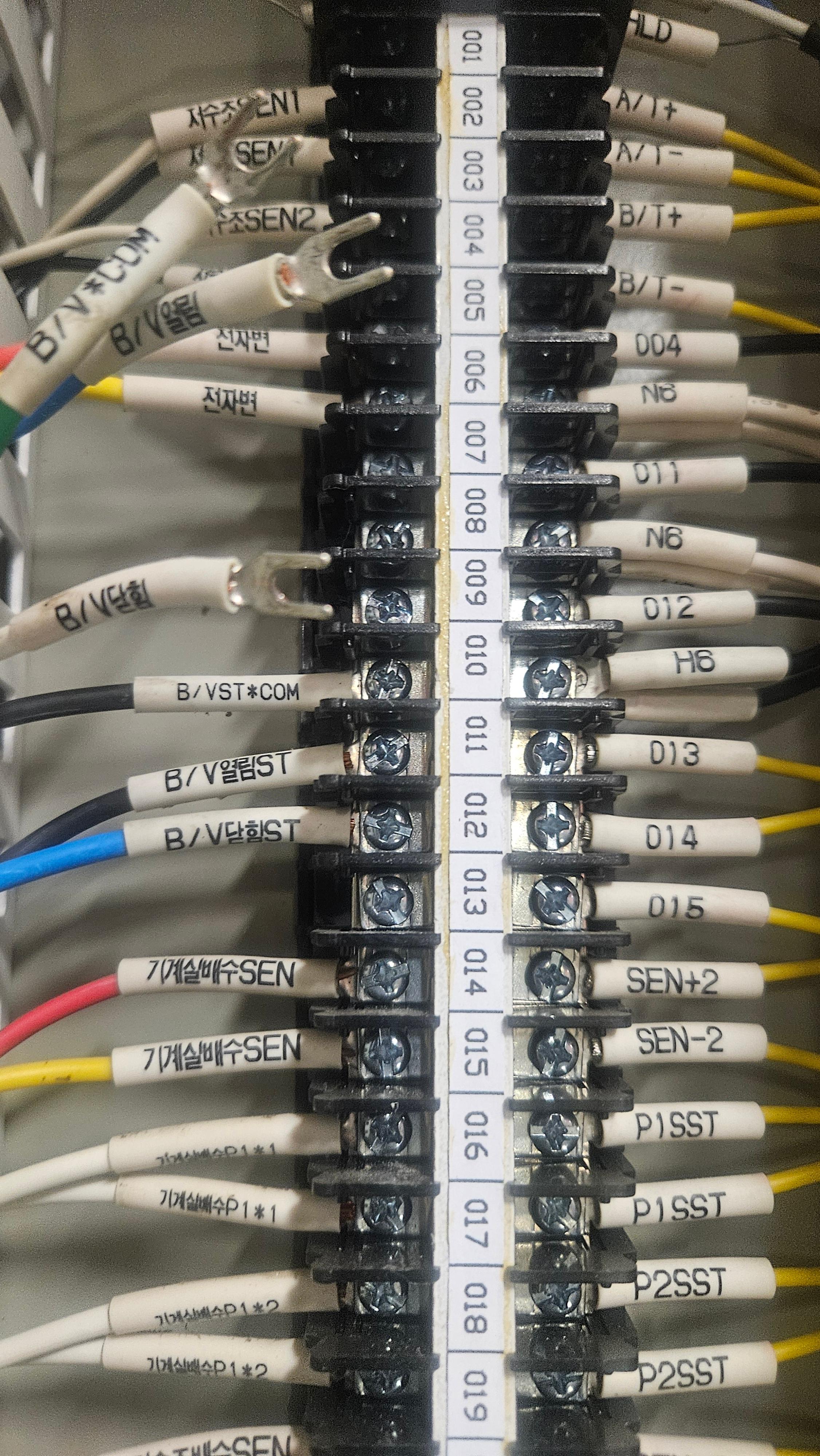

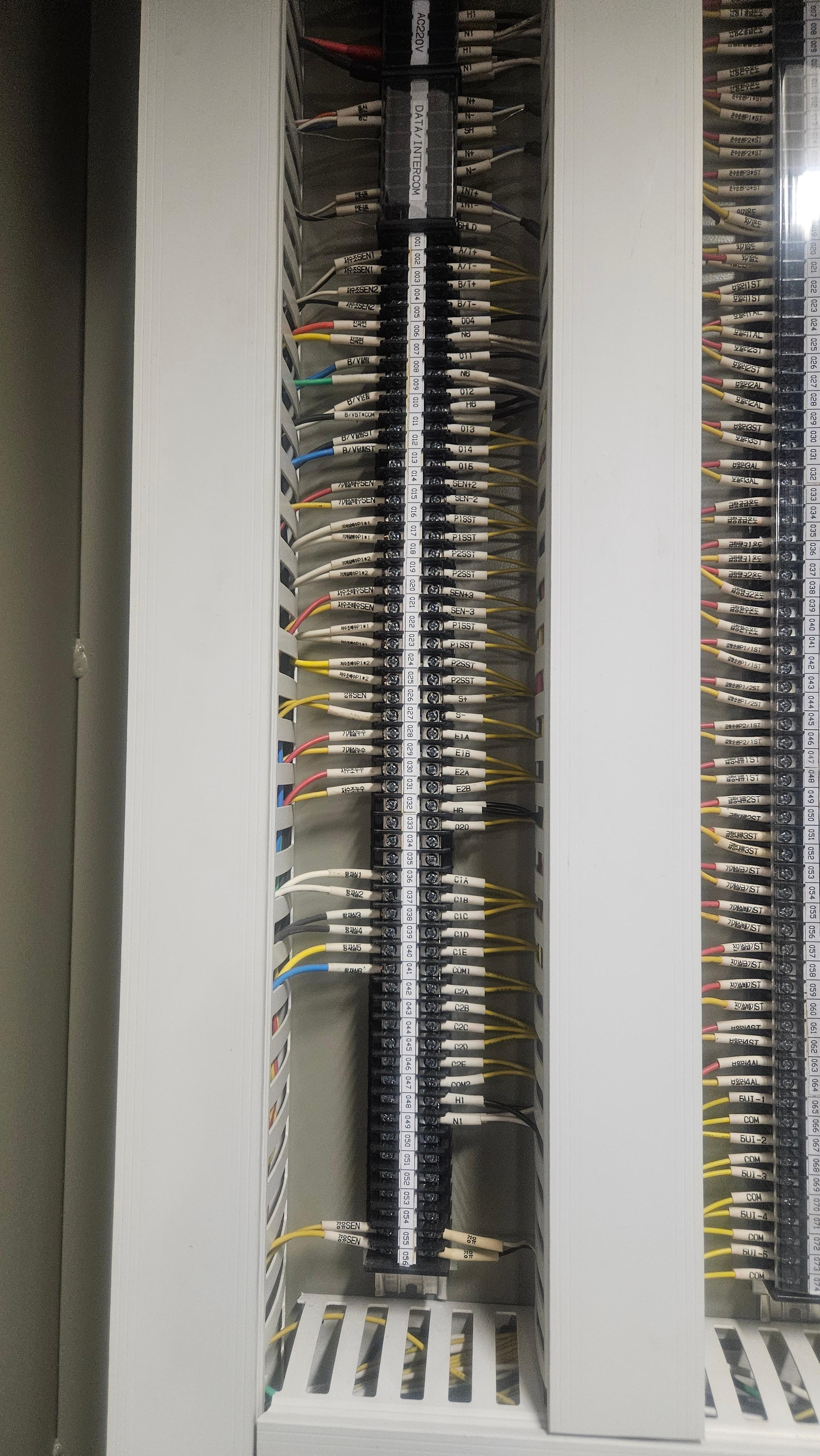

저수조 레벨콘트롤러 단자대 확인
저수조 상부 기어식 레벨센서 점검결과 이상이 없습니다
로타리 전기 액추레이터 COSEA SE-80A
전자장치가 있는 케이싱 내부에 물이 들어가 부식이 되었습니다
물이 가득차 전자장치가 합선이네요
정수위밸브와 정수위밸브2차측 긴급차단밸브 액추에이더를 조정하는 레벨콘트롤러 STI-4US
사진상 좌측이 시수 인입 정수위밸브를 지나 정수위밸브가 설정된 하이수위에서도 안닫혔을경우 액추에이터가 작동하여 긴급차단을 하게 되어있는 시스템입니다 우측중간이 액추에이터

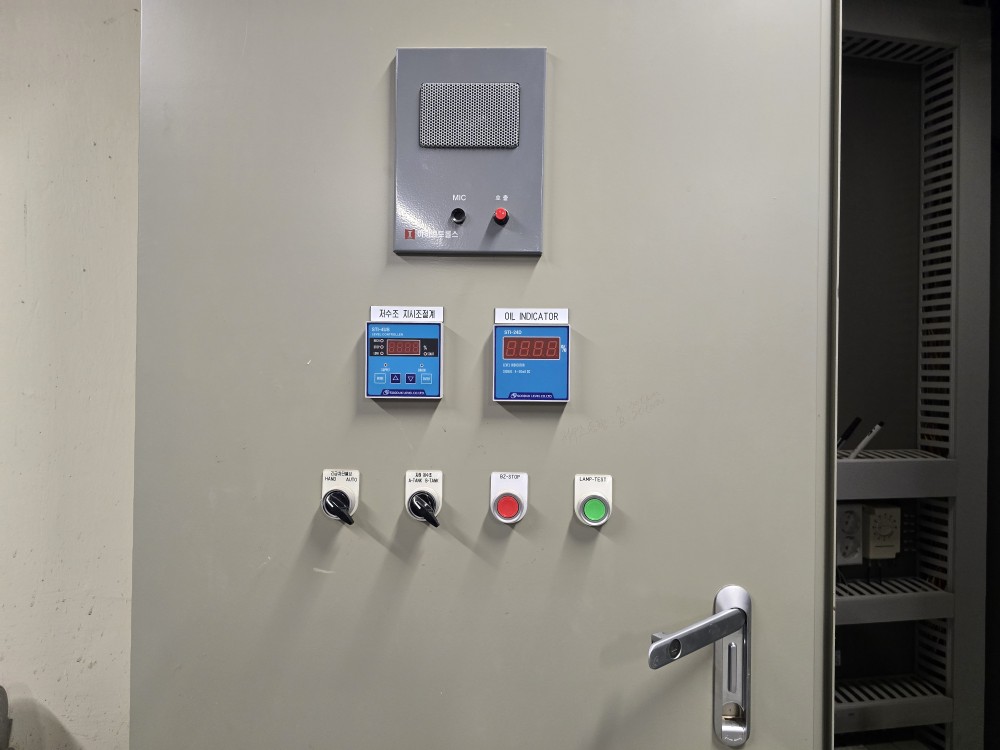

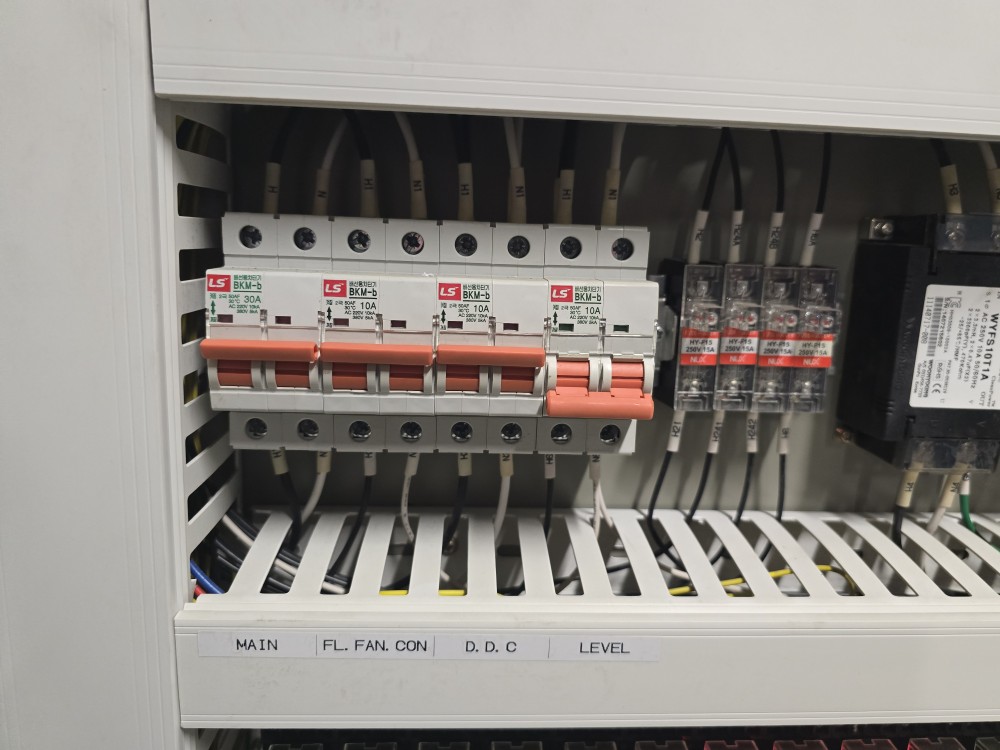

DDC판넬에 LEVEL 차단기만 떨어져야하는데 메인차단기가 떨어져 자동제어 전체가 먹통이 된다고 합니다
정말 메인이 떨어져 전체가 차단됩니다
주문후 거의 일주일만에 제품이 왔습니다

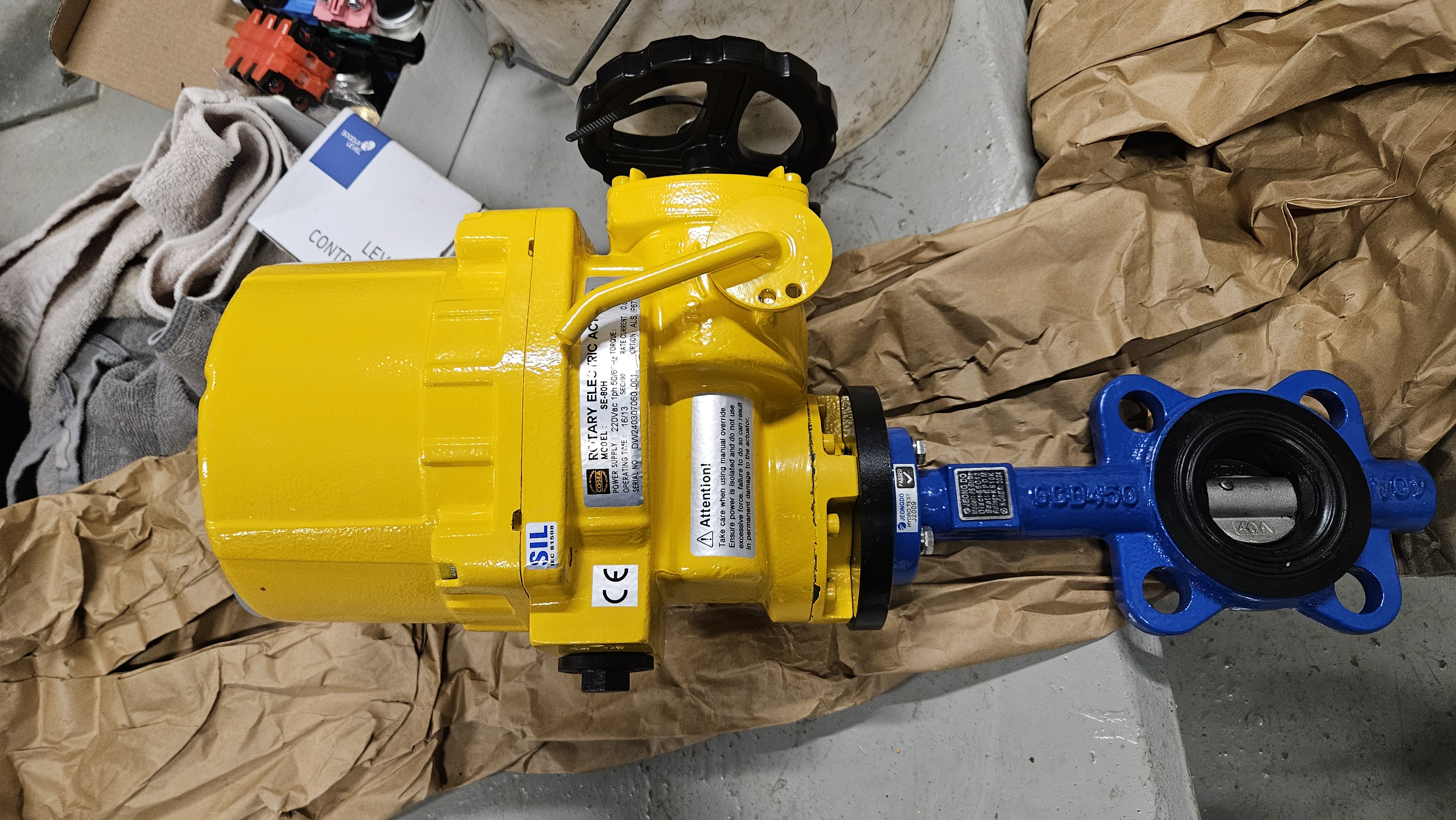

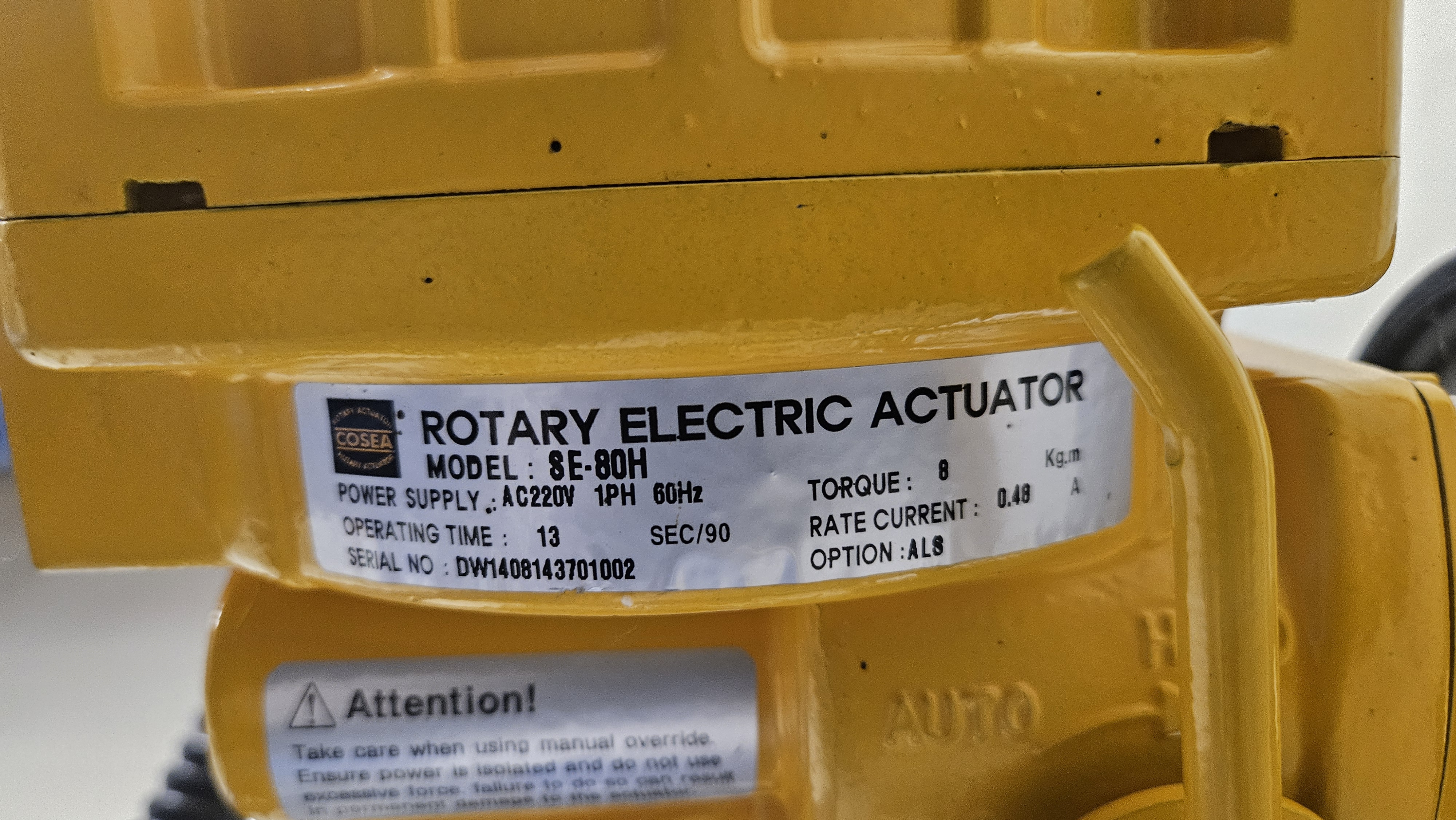

엑추에이더 COSEA SE-80H 단상입니다

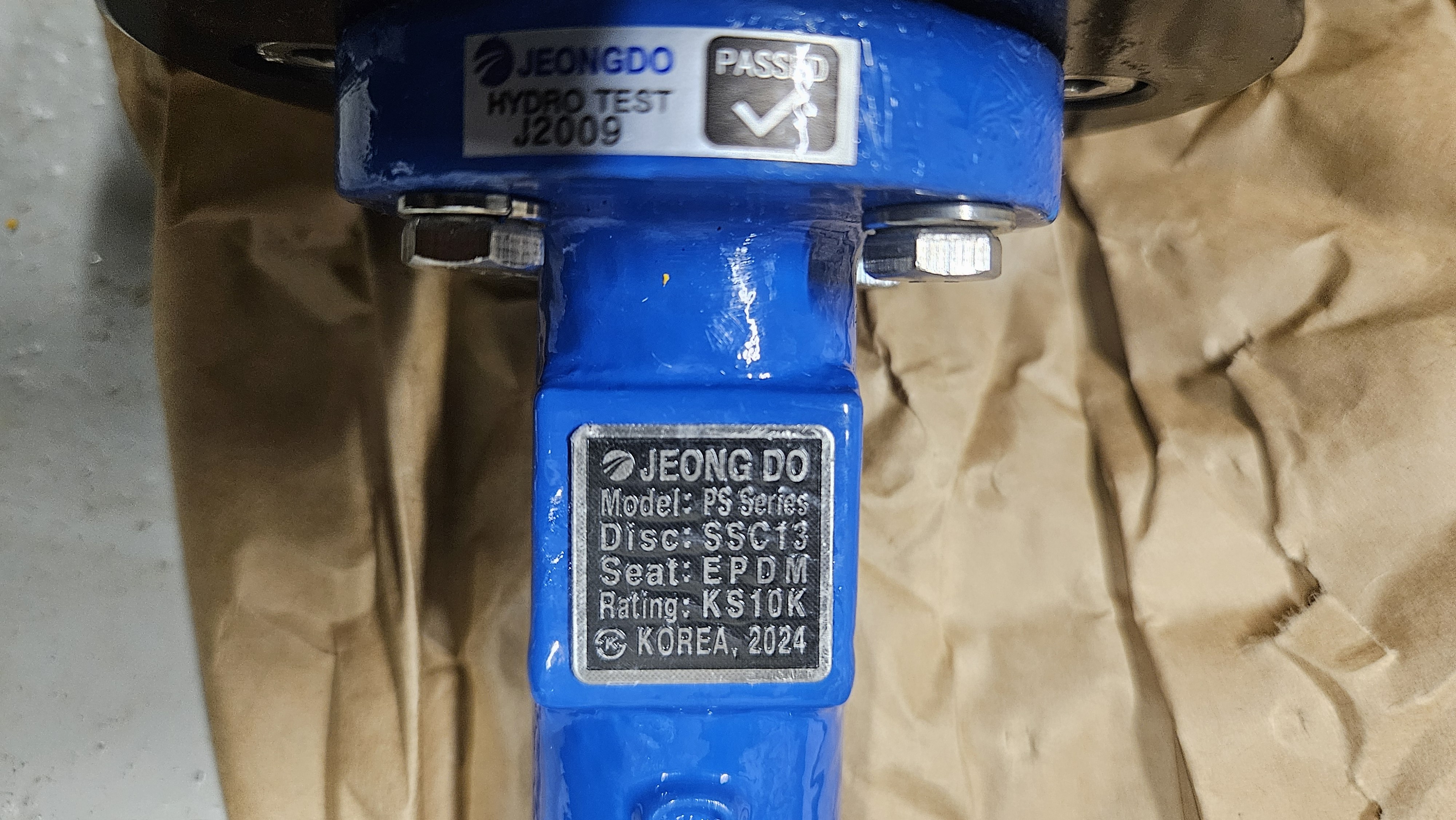

버터플라이밸브는 정도입니다 40A

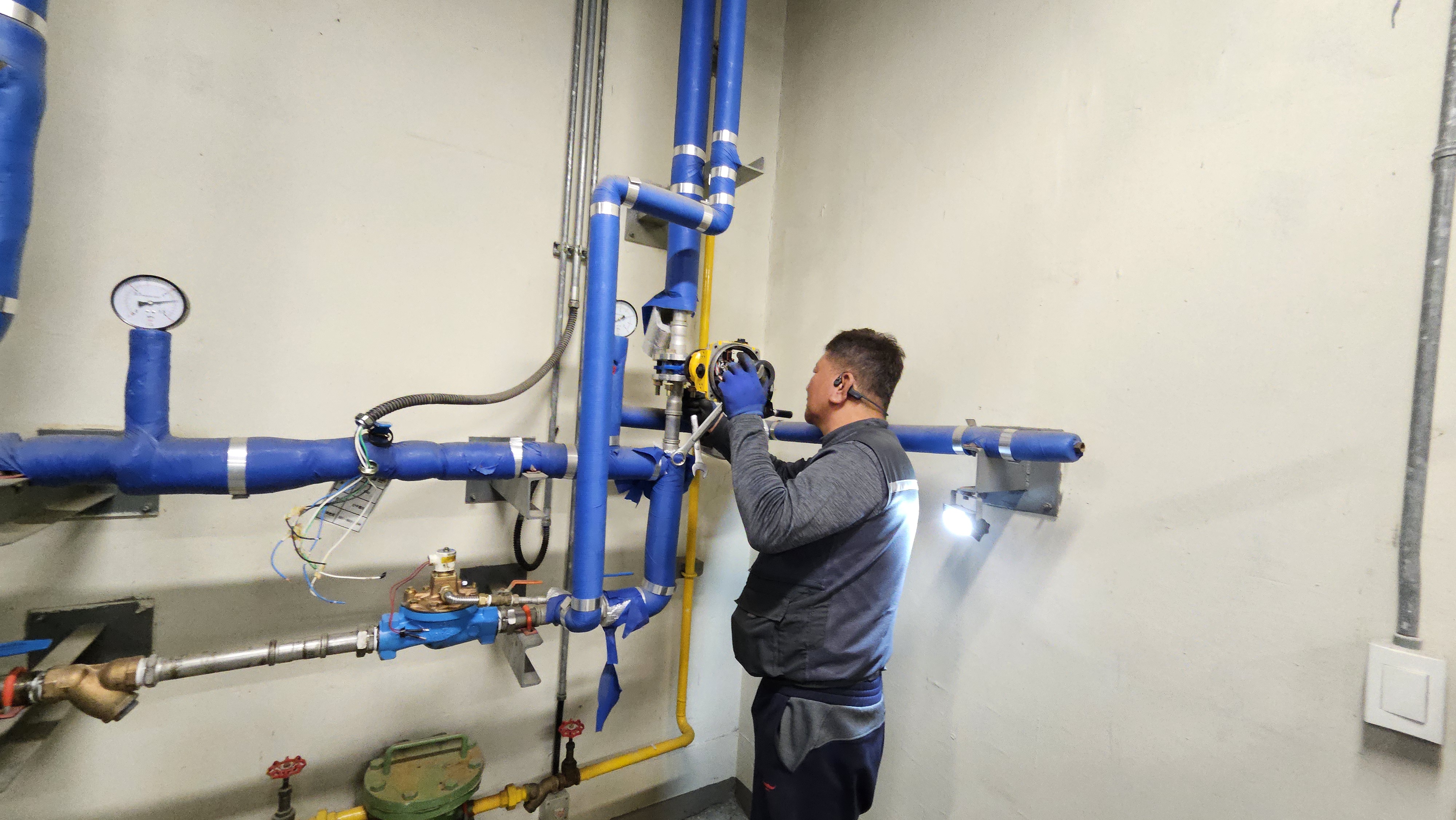

기존제품 분리중
배관내 물이 쏟아지네요
손상품과 비교샷

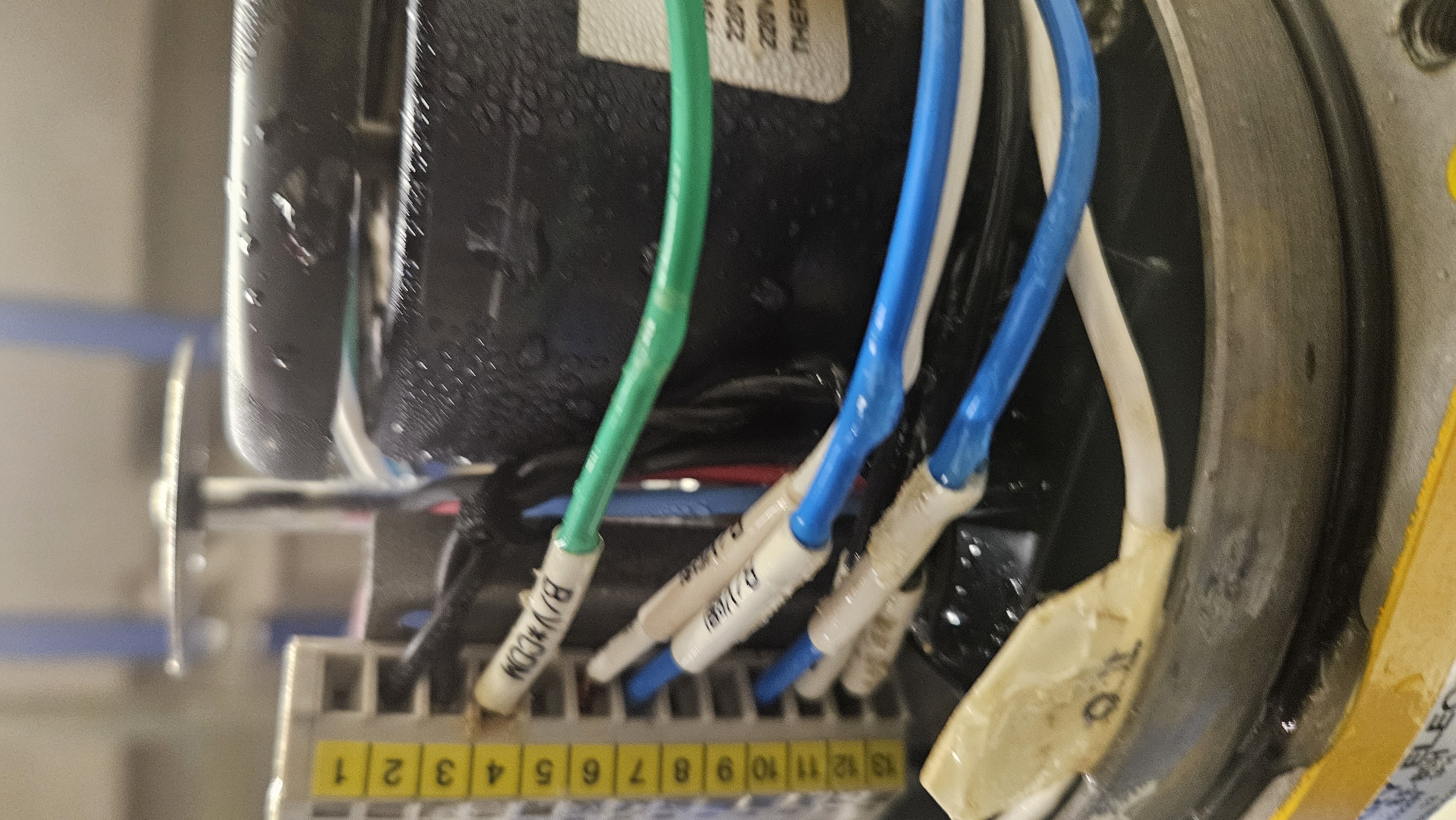

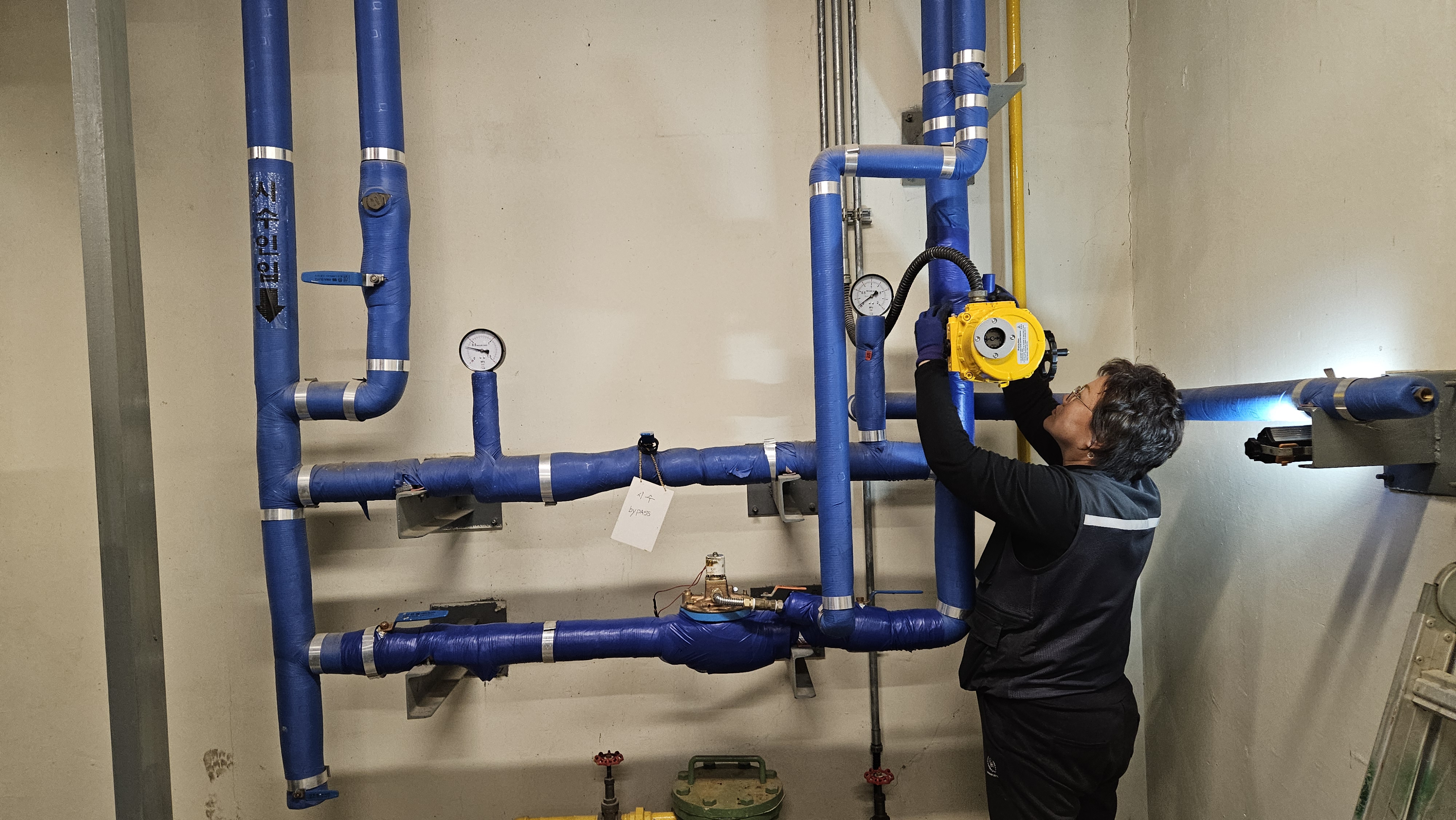

교체후 통신선 연결중

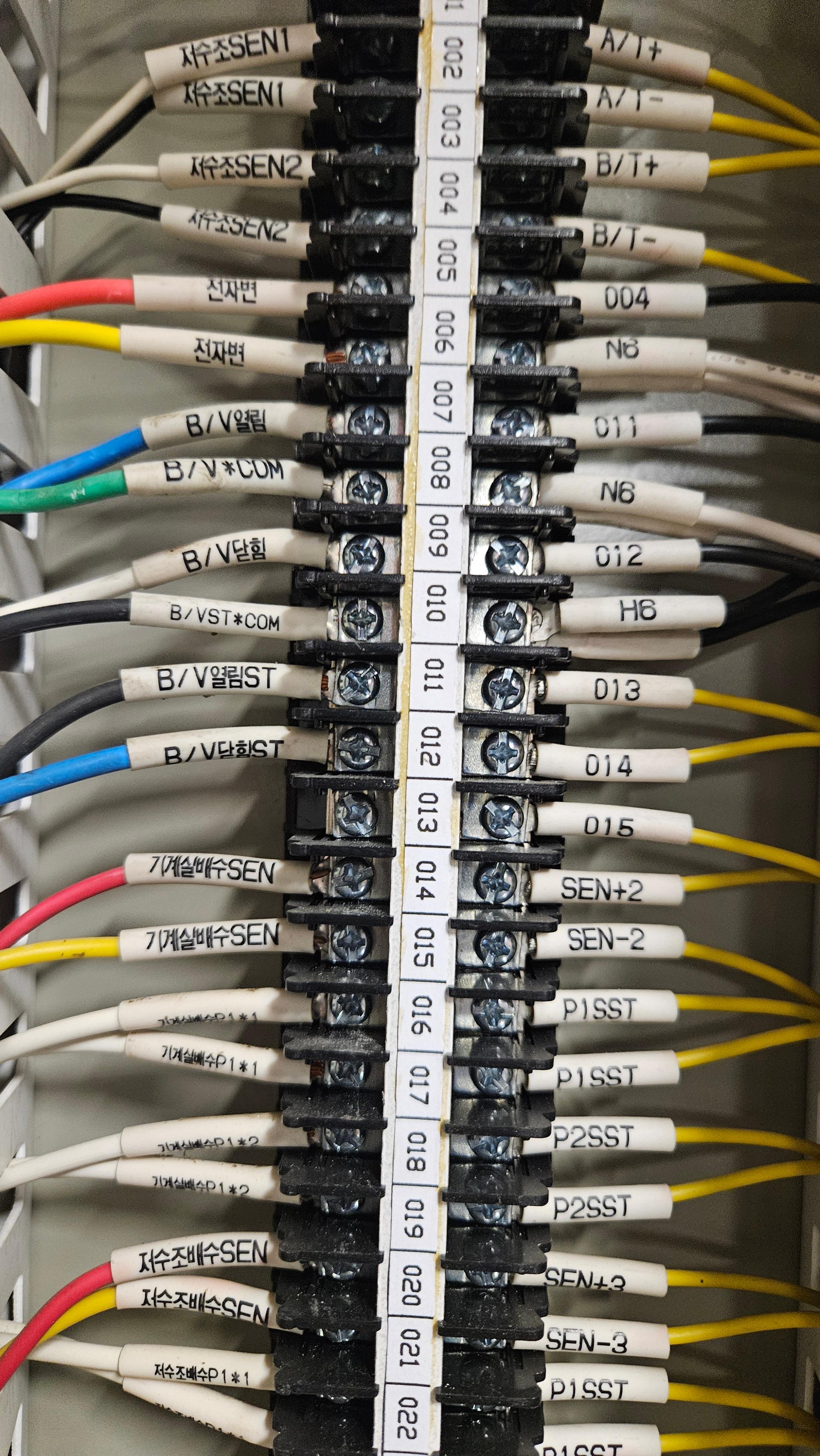

단자대 확인후 또확인

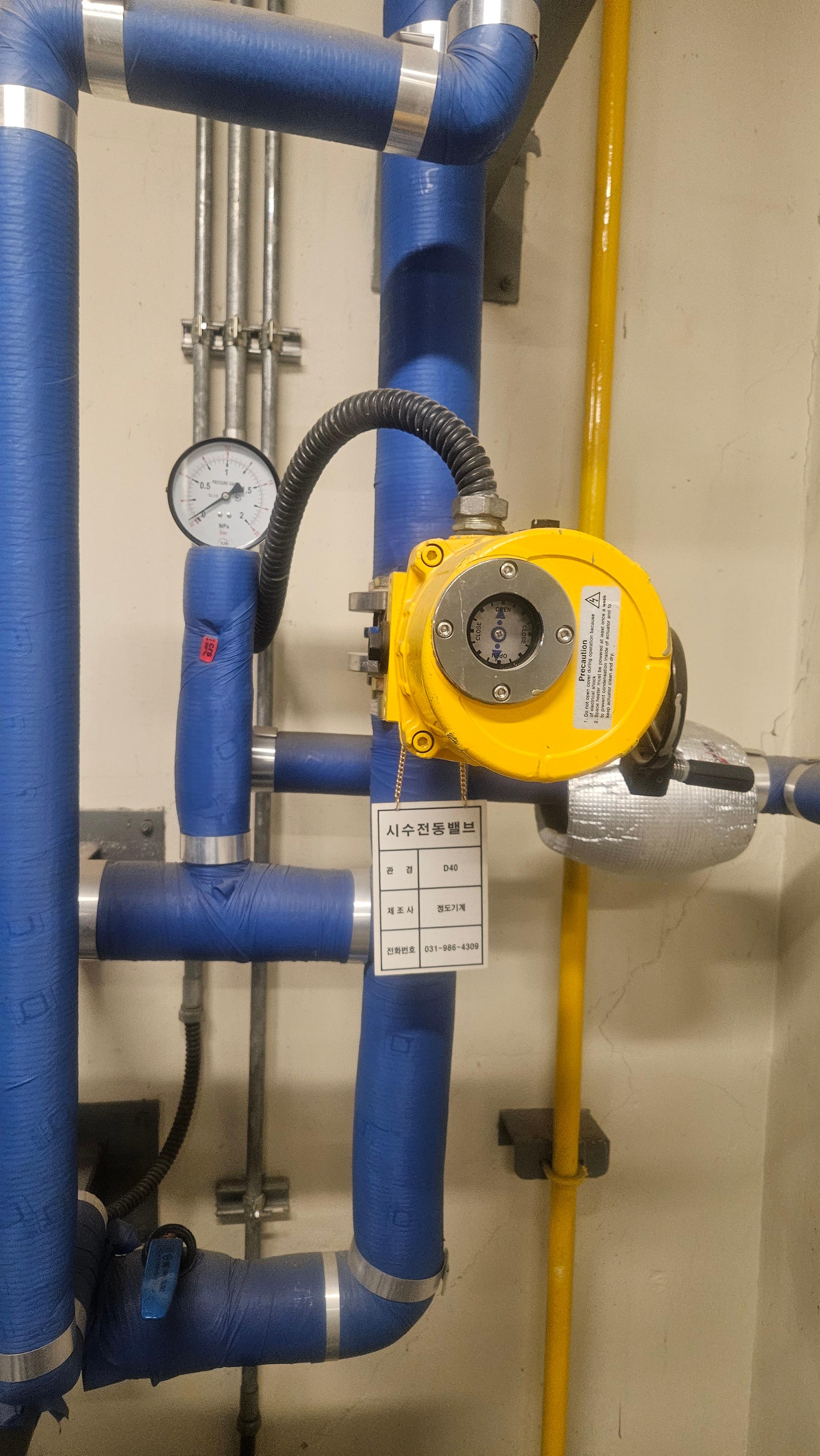

누수확인및 시운전 보온
결선도입니다
각종밸브 센서 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
