서울특별시 성동구 에 있는 모 아파트입니다
2018년도에 서울 염창동에 신한정수위밸브 교체로 인연이 된 관리소장님께서
서울 성동구에 있는 모 아파트로 이직하셨다면서
작년에 한번 연락이 와서 점검법을 알려드렸고
이제는 계속 물이들어가 토요일날 긴급으로 최대한 빠른 교체를 원하셔서
월요일 바로 작업을 진행했습니다
작년에 보내주신 사진을 보니 YAW-3 100A 삼양레벨콘트롤 밸브로 신형타입 초기 모델입니다
명판을 보니 2019년 10월제품이네요
삼양레벨콘트롤밸브중에서 YAW-3 모델로 같은 YAW-3 모델에서 신형모델로 바뀌초기모델입니다

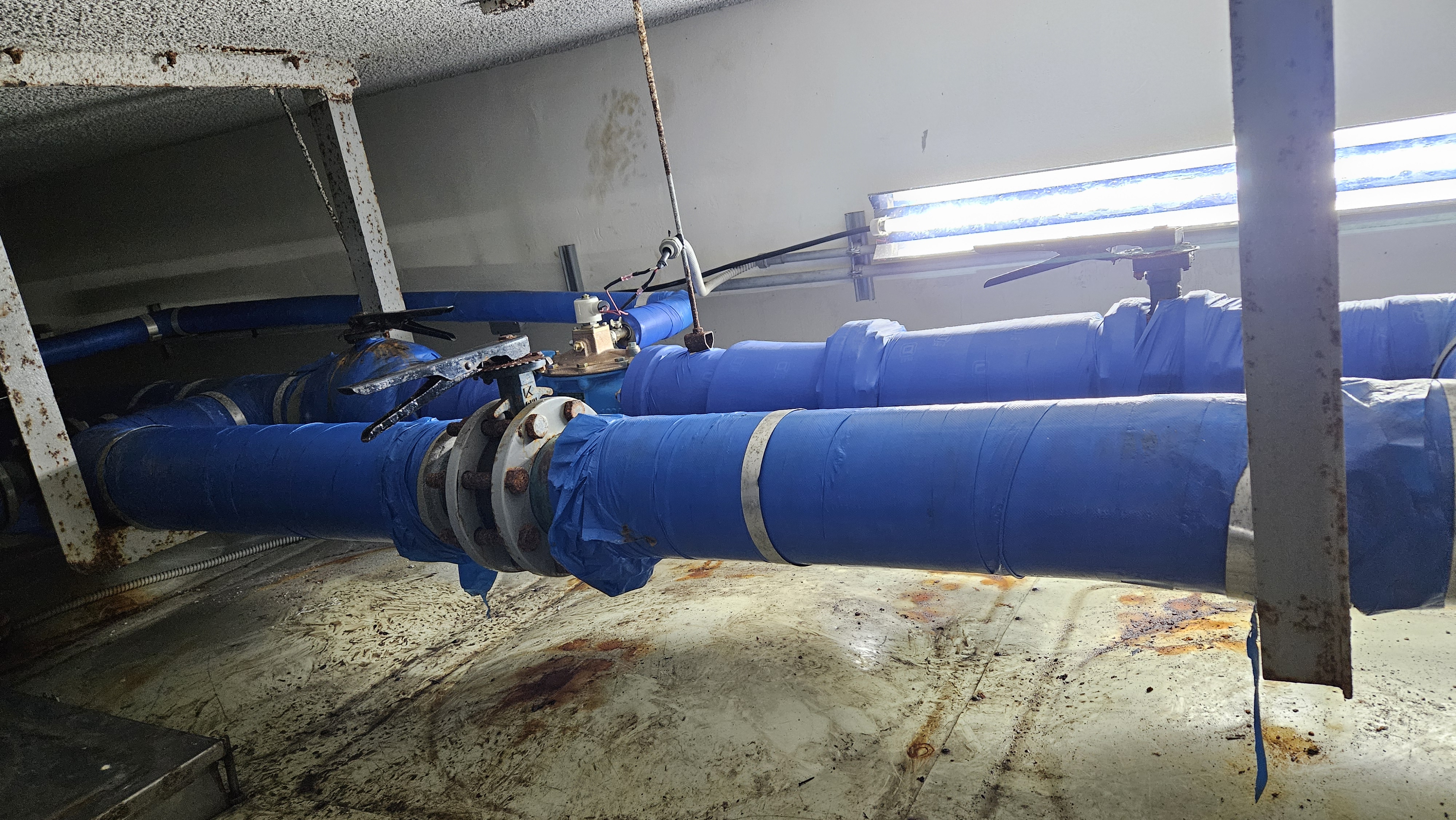

전체적인 배관구성입니다
저수조 위로 밸브및 공구를 올리고있습니다
설치된 배관 구성으로보니 삼양레벨콘트롤밸브 YAW-3 모델 구형에서 신형초기모델로 바꾼것 같습니다
솔레노이드밸브 토출구와 볼탑라인 배관구성이 서로 약간 틀린것을 보니

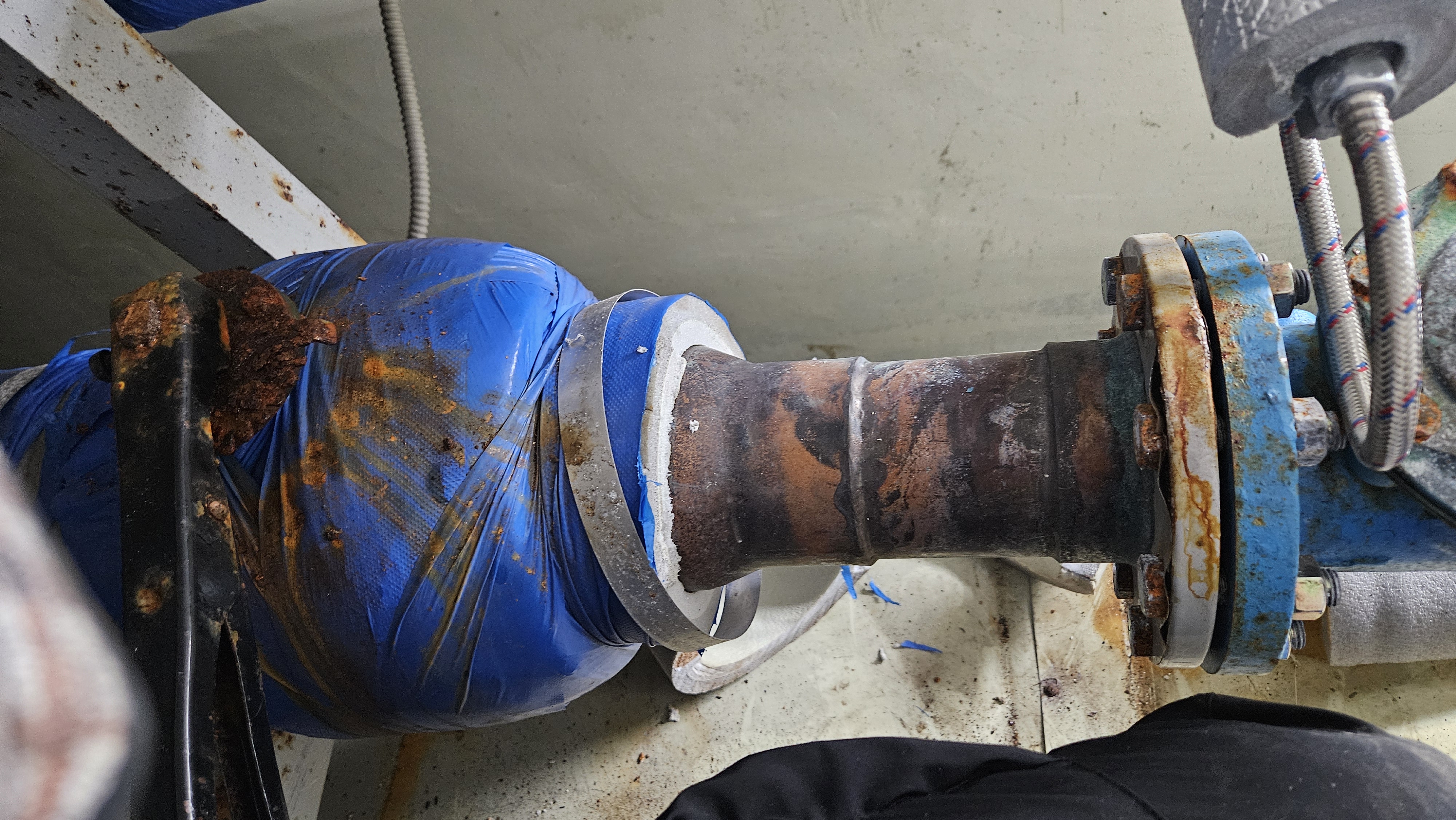

배관을 살펴보니 125A에서 정수위밸브만 100A로 줄였네요
스트레이너 사진도 찍어 놓습니다
KS규격품 125A 입니다
스트레이너 전단 차단밸브도 10K125A 레바식 버터플라이밸브입니다
이렇게 사진찍어놓으면 추후 밸브 고장 스트레이너 고장시 바로 알수있기때문입니다
정수위밸브 후단 버터플라이밸브도 125A 이네요
먼저 솔레노이드밸브 전원선을 찍으로 만듭니다
점검이 용이하도록

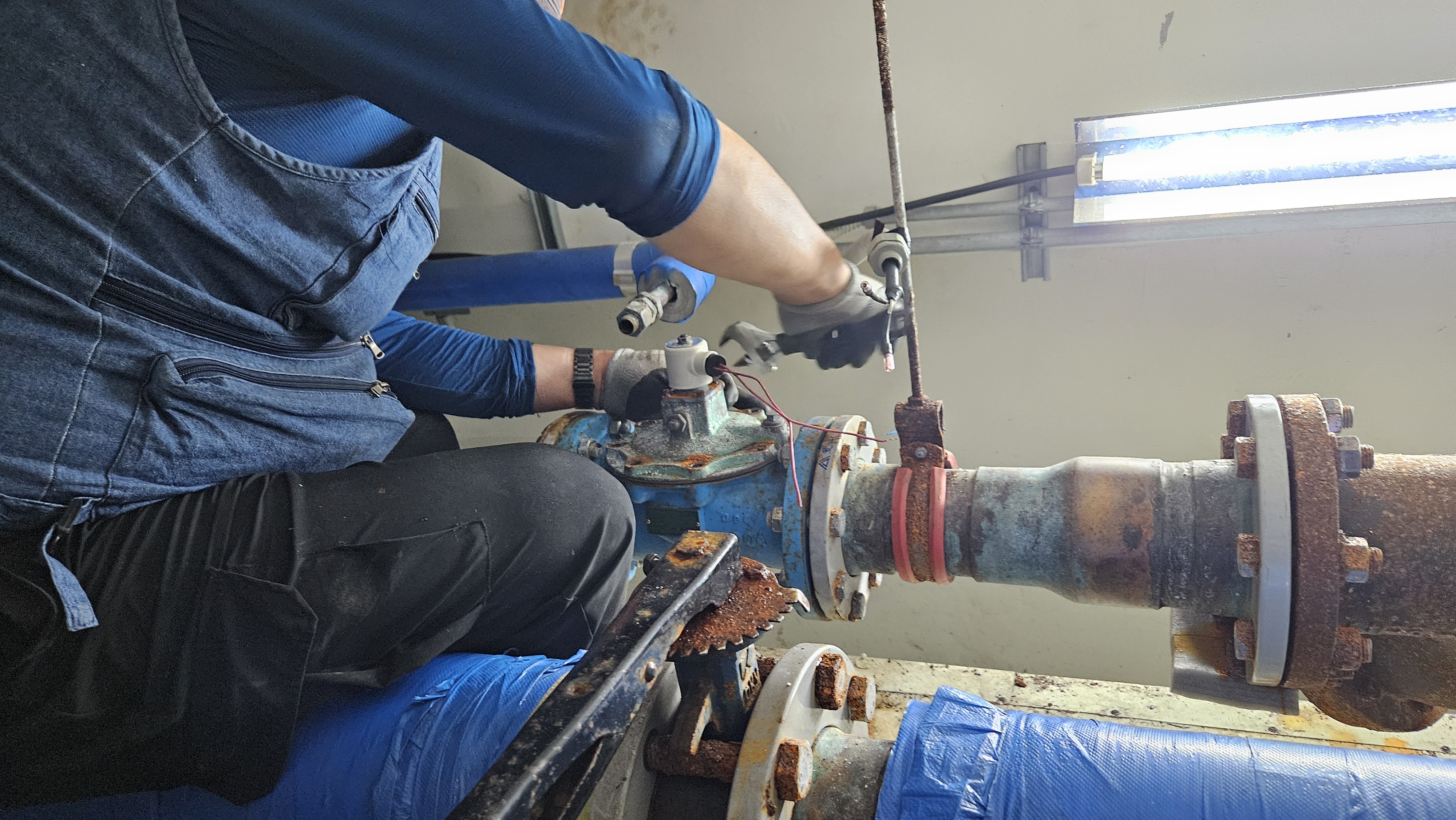

볼탑라인 배관을 분리하고있습니다
삼양정수위밸브 상부케이싱 분리

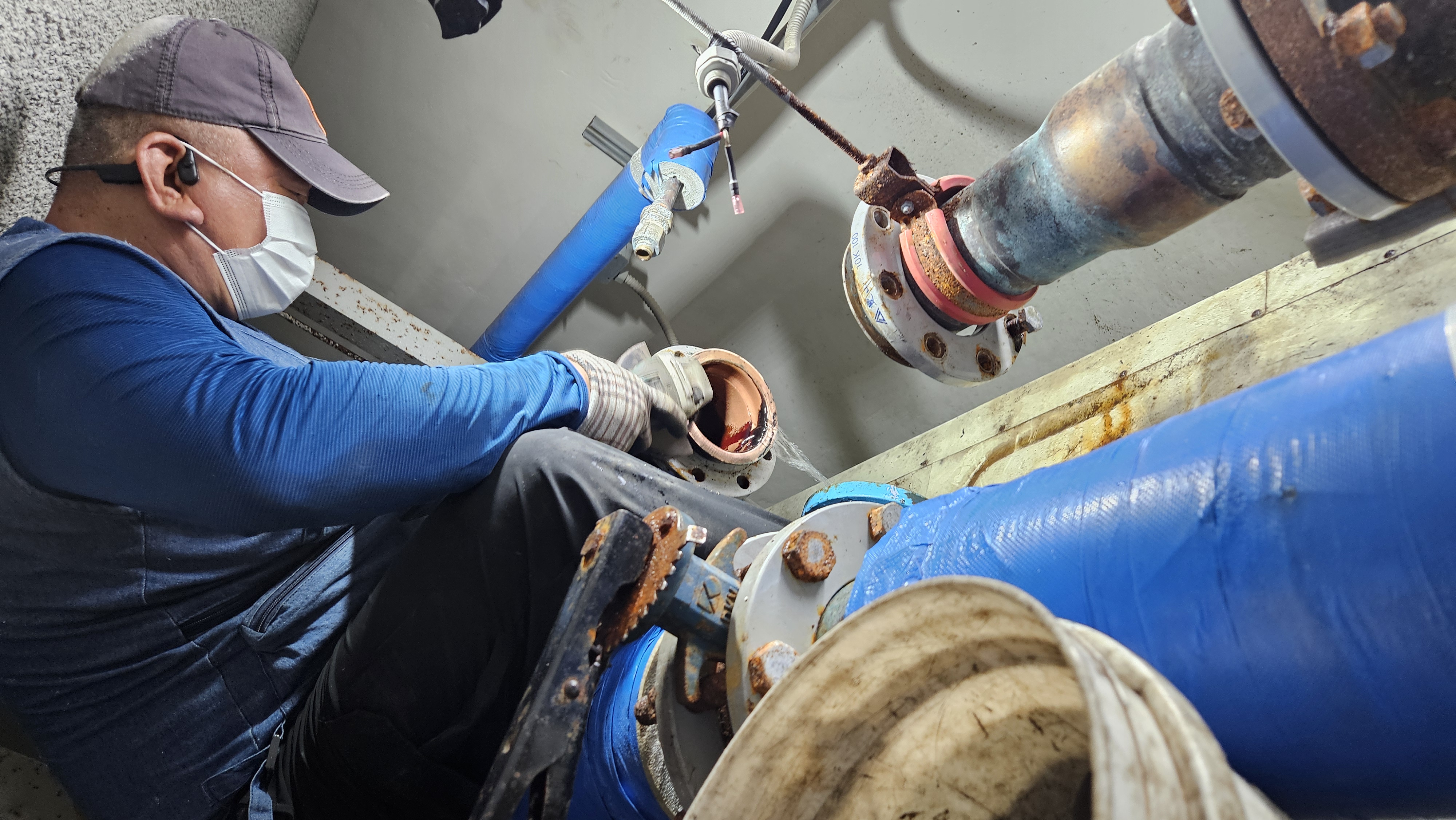

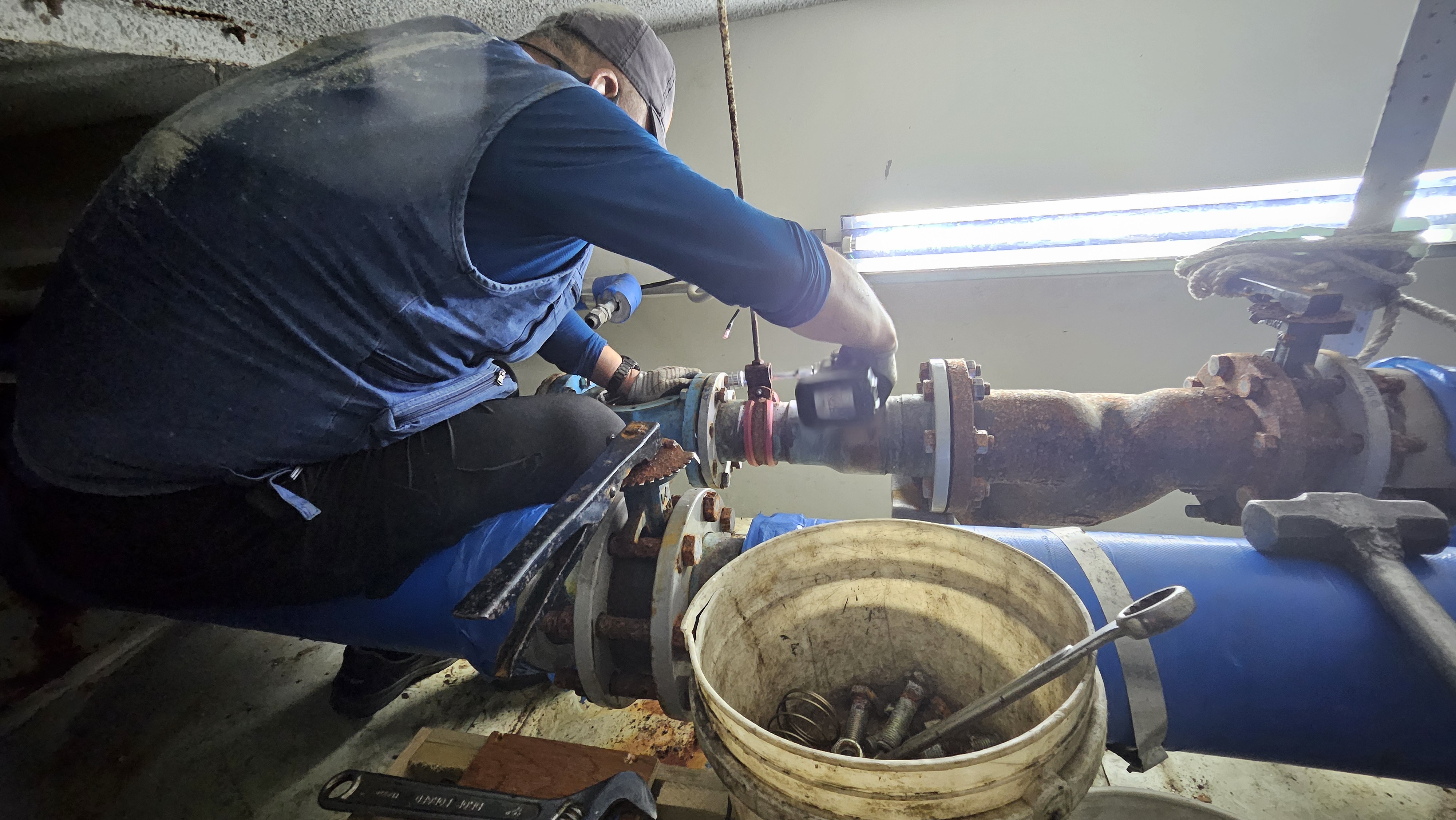

삼양정수위밸브 배관에서 분리
후렌지 이물질제거

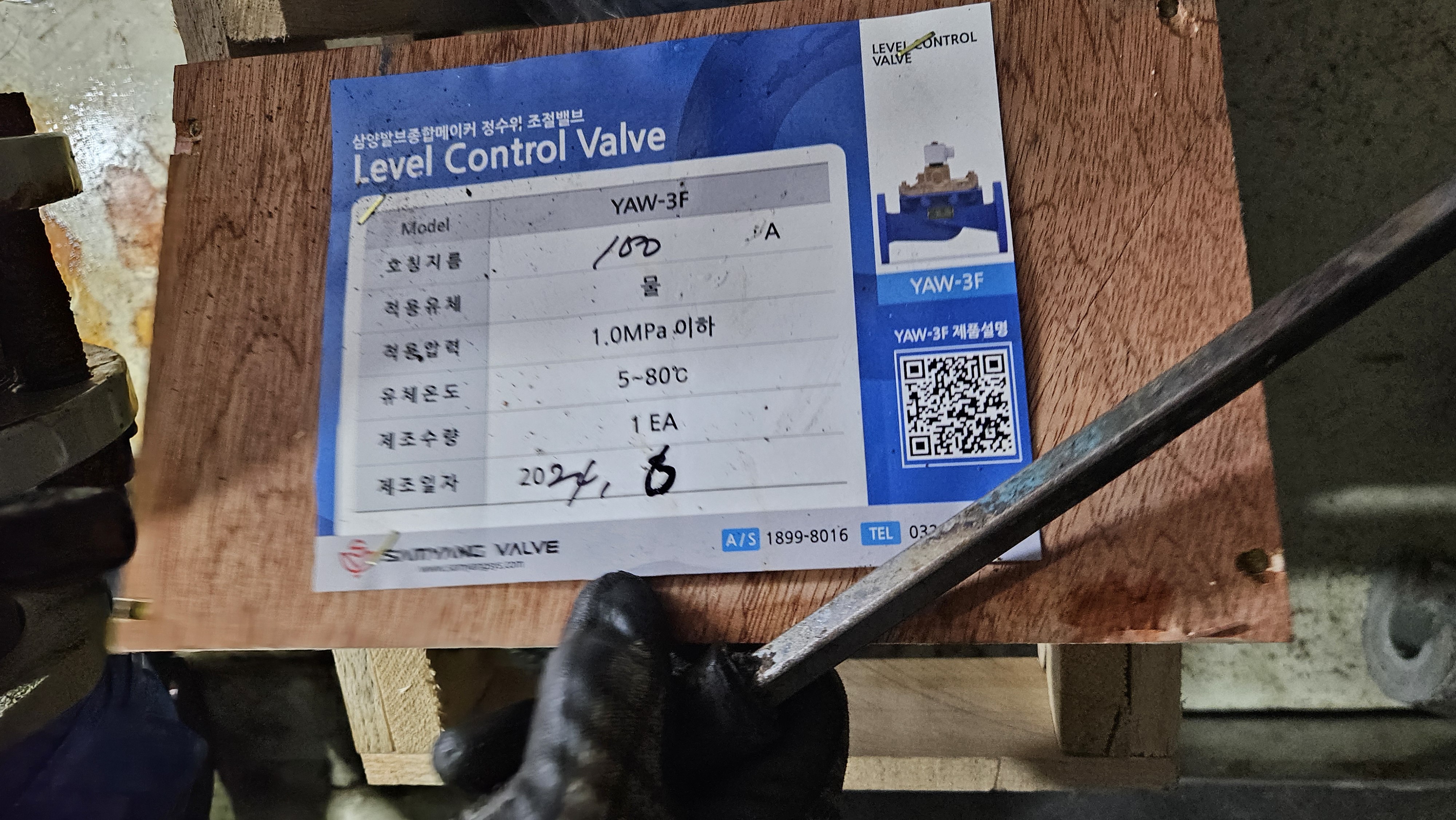

저희 대승엔지니어링에서는 항상 최신 제조품으로 교체작업을 해드립니다
교체후 시운전 등록하면 혹시모른 A/S발생시 2년간 본사 A/S팀을 통해 받으실수있습니다
거의 A/S는 발생하지 않습니다

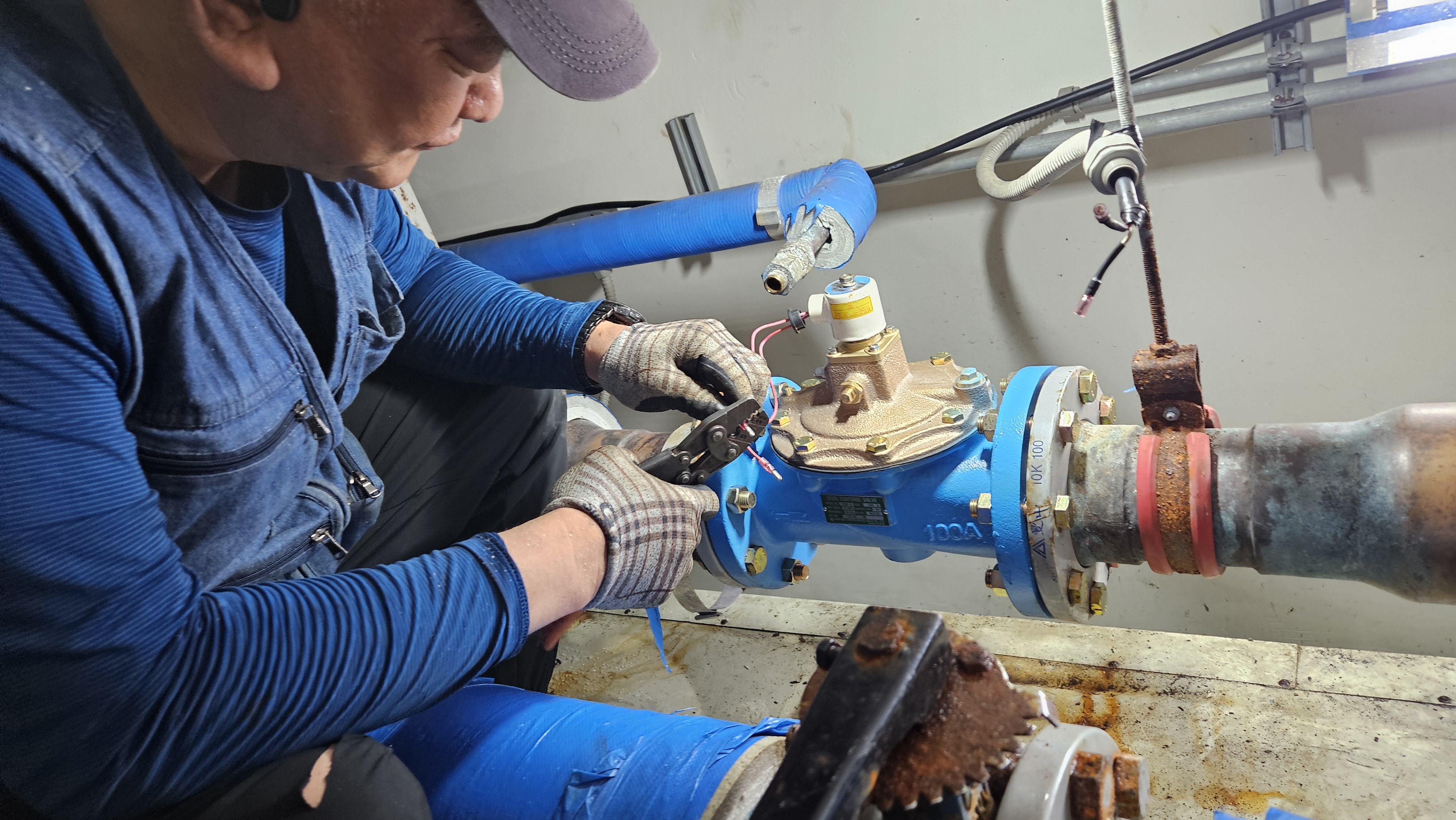

밸브 조립중
동관이라 후렌지에 가스켓을 요령것 끼워야합니다
솔레노이드밸브 전원선을 짹타입으로 만듭니다
삼양정수위밸브 솔레노이드밸브 토출구에 볼밸브를 장착해서 점검이 용이하도록 하고있습니다

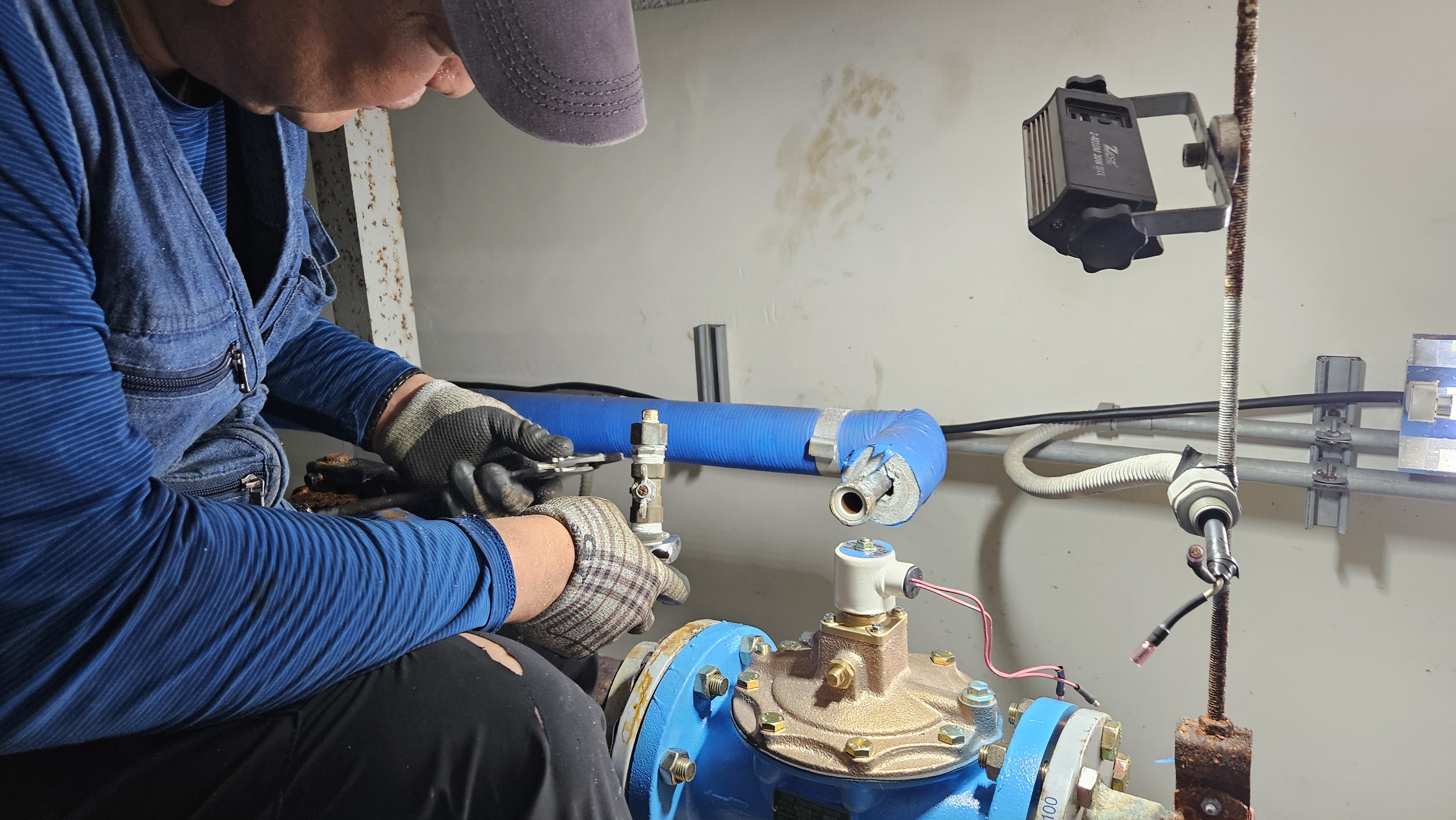

볼탑라인과 솔레노이드 토출구 연결중
점검이 용이하도록 솔레노이드밸브 전원선은 짹 타입으로 연결
솔레노이드밸브 토출구에는 볼밸브를 설치 점검이 용이하도록했습니다

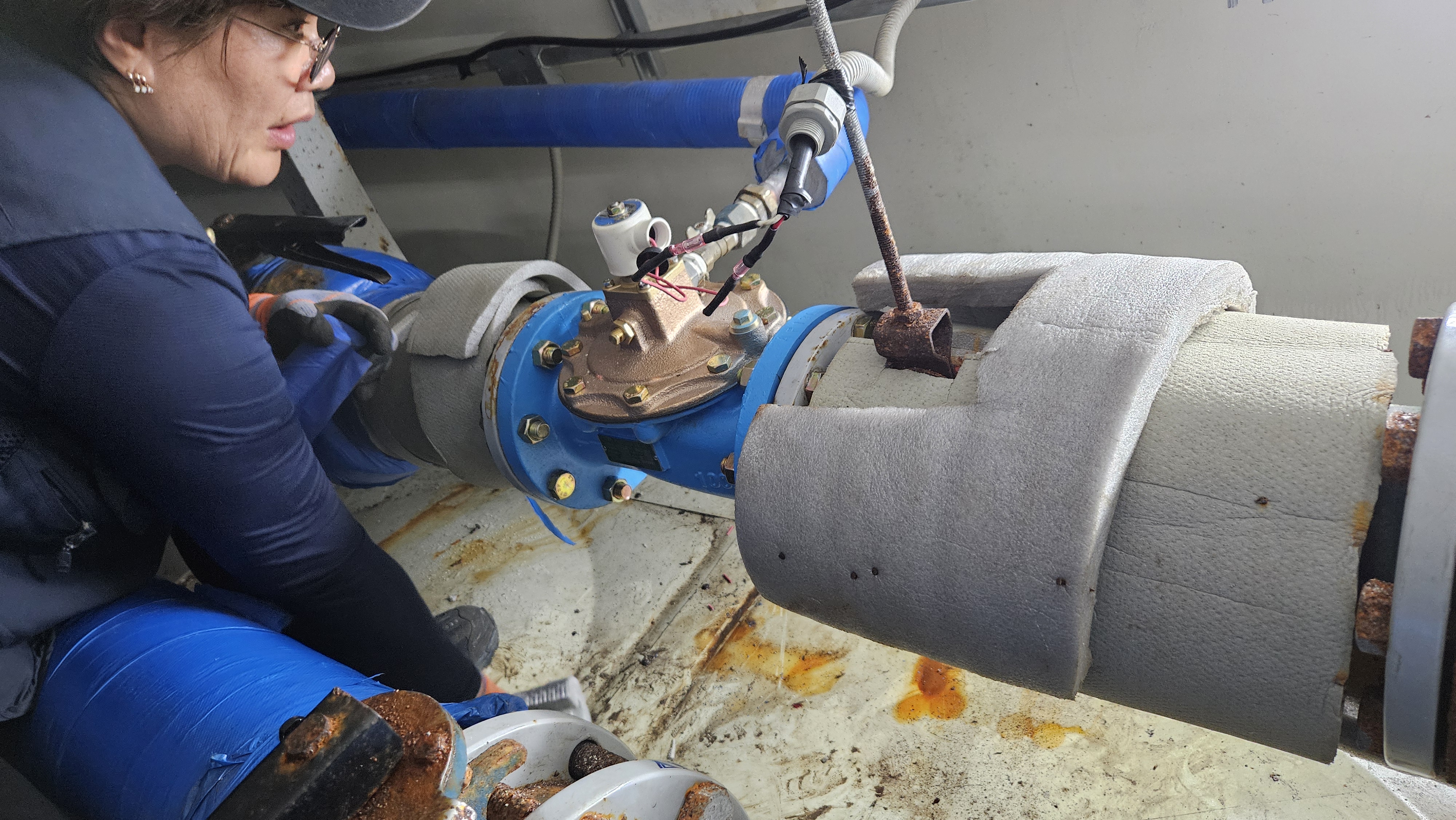

저희 마님이 누수확인중입니다
저수조 위에 있는 기어식 레벨센서
추후 기어식레벨센서 이상시 바로 제작이 가능하도록 명판을 찍어놓습니다
SG-980S 수덕레벨 기어식레벨센서 입니다
정수위밸브가 어떤이유로 안닫힐경우 2차안전밸브로 앵글형피스텍 밸브가 설치되어있습니다
보온및 시운전 완료
