냉각수 순환펌프 해머리스체크밸브교체 10K200A

경기도 부천시에 모 도서관 건물입니다

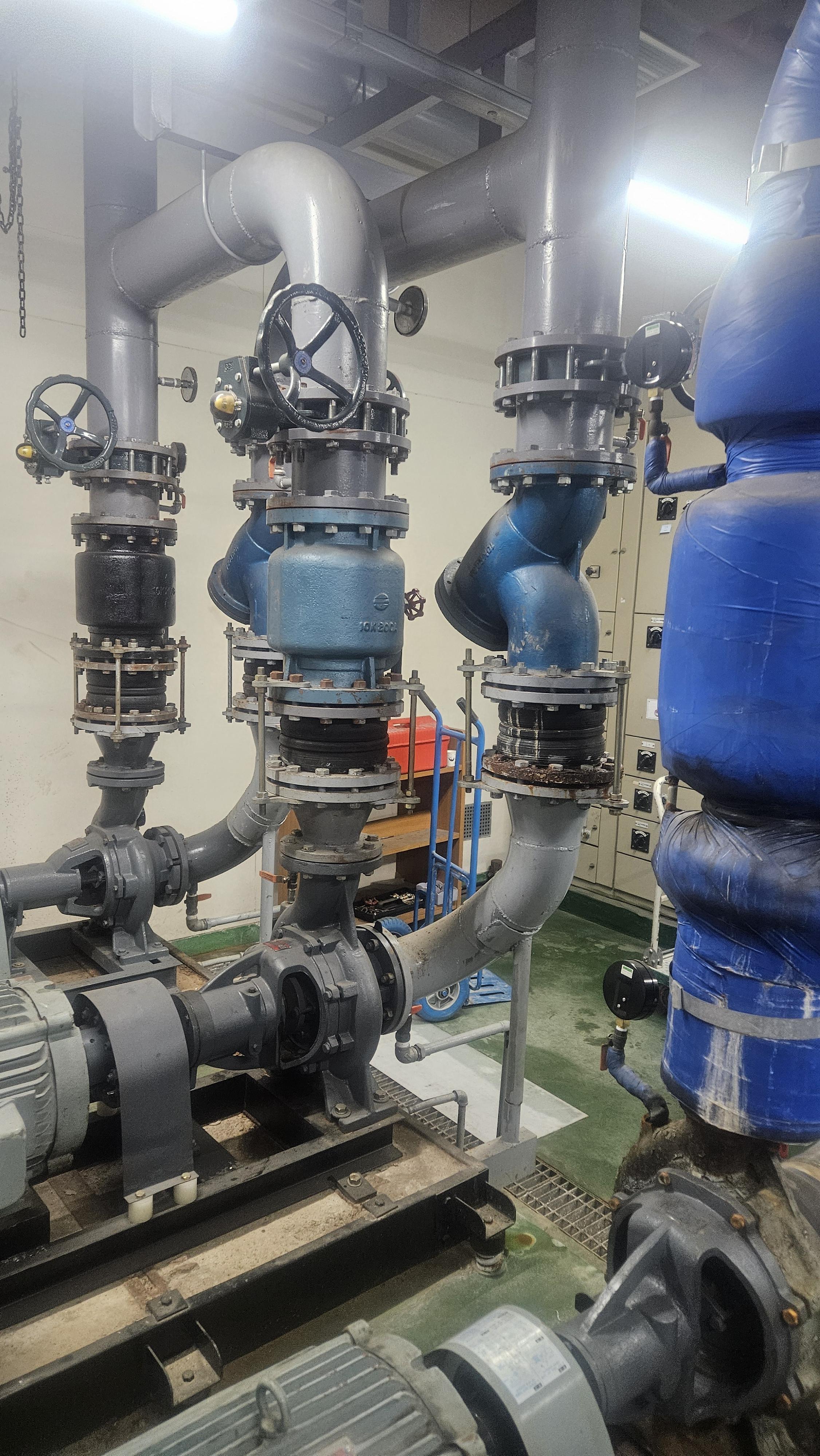

냉각수 순환펌프 토출측 해머리스체크밸브(스모렌스키체크밸브) 10K200A 이상으로 교체 작업입니다



주철리프트체크밸브라고도 하며 해머리스체크밸브 스모렌스키체크밸브라고도 불림니다

주로 펌프 토출측에 설치하며 펌프정지시 배관에 워터햄머 방지를 합니다

체크밸브 기능으로 한쪽으로만 물이 흐름니다

장착시 화살표 방향 확인필수

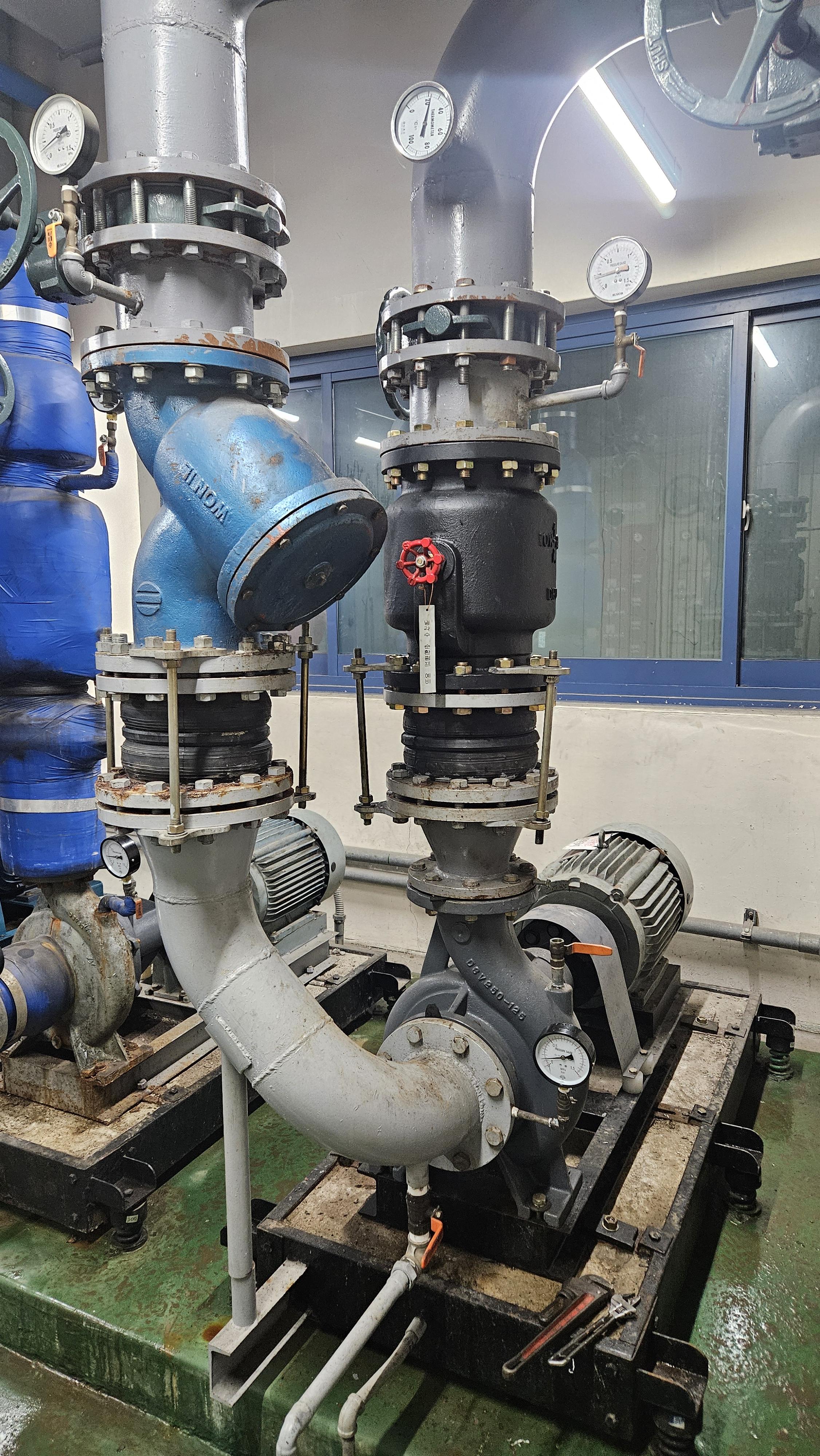

고장난 체크밸브입니다

원일 제품이네요

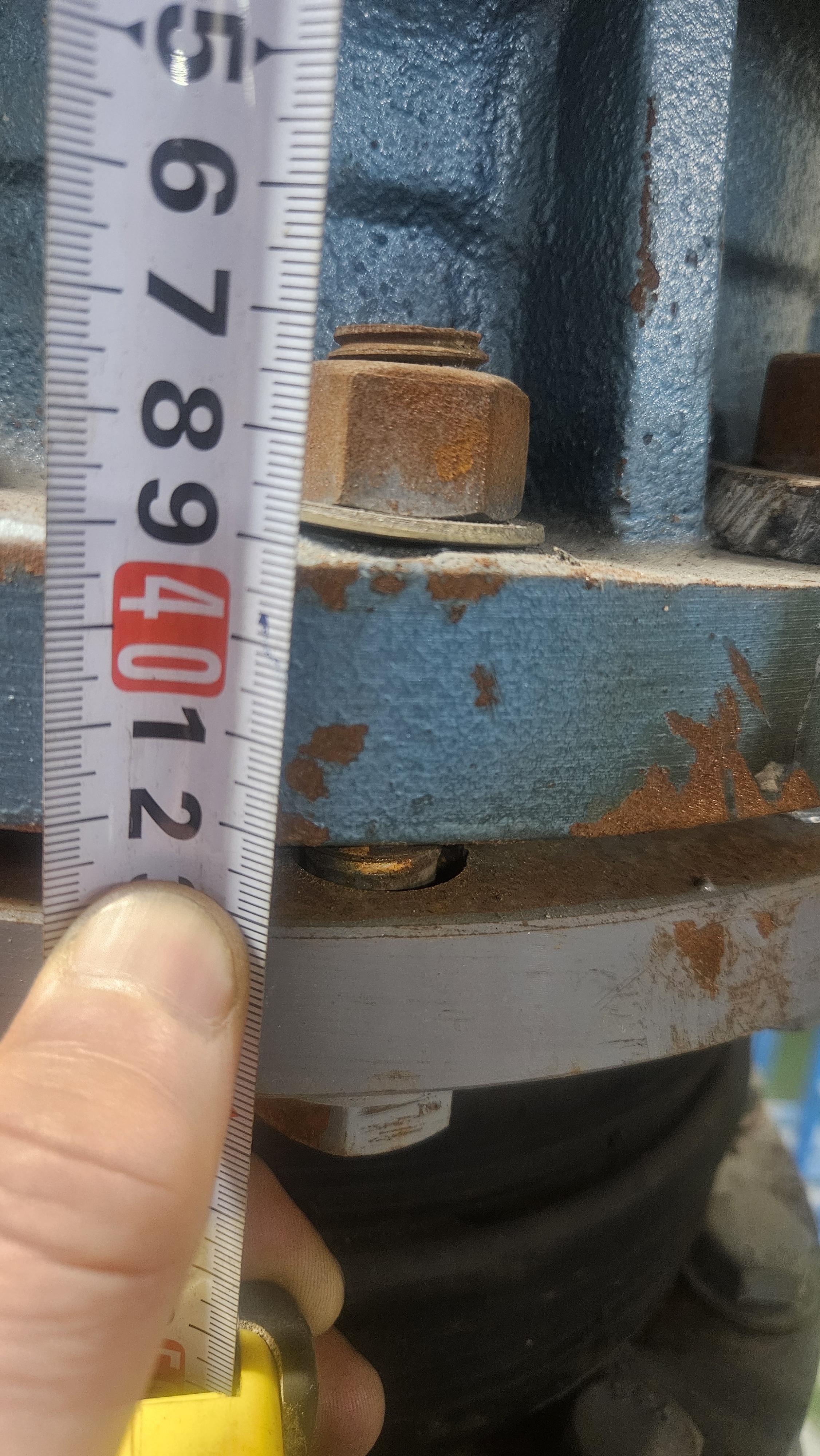

밸브교체시 가장중요한 면간길이 체크증 L 길이라고도 합니다

425mm 가 나오네요

10K200A

몸체에 KS 마크가 없으니 BS제품입니다

문제는 기존 KS제품과도 맞지 않고 원일제품중BS제품과도 맞지 안네요

원일에다 문의 해도 예전 오래된 BS제품이라 자료가 없다고 합니다

체크밸브 하단에 설치된 고무콘넥터를 체크합니다 혹시 여유기장이 있는지

과도한 기장수축 또는 팽창은 제품에 무리를 줍니다

대화밸브 10K200A로 준비했습니다

교체전 토출측 기어식 버터플라이밸브를 잠금니다

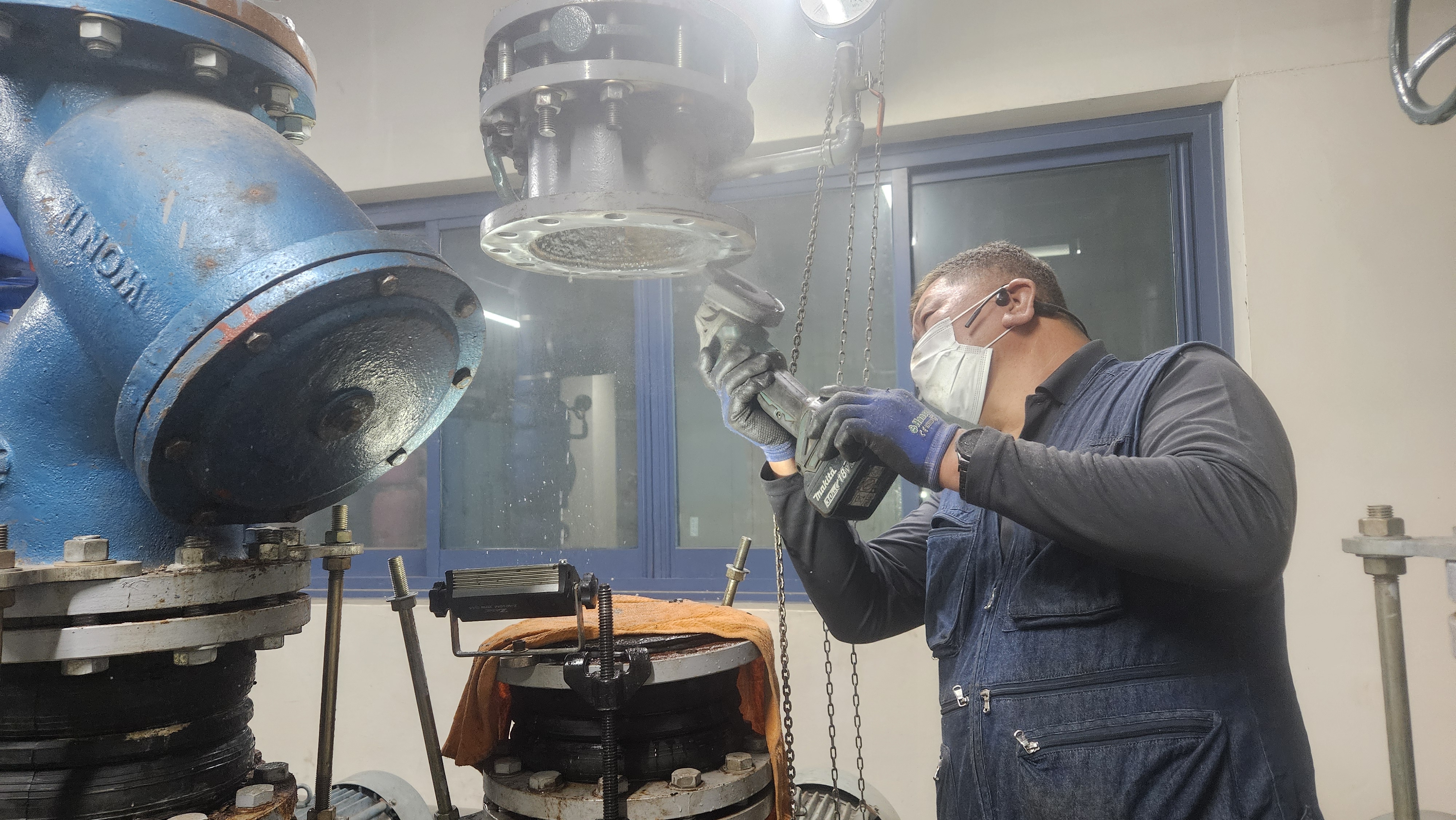

밸브 고정 볼트 분리중

부식으로 인하여 짤라도 내고

밸브 분리를 위해 저희 대승엔지니어링만의 노하우 발휘

밸브 무게 때문에 안전장치 설치

밸브 배관에서 분리

고무콘넥터 상태

체크 밸브 오랜사용으로 스템가이드붓싱이 마모가 심합니다

신품과 비교샷

스모렌스키 체크밸브 내부 디스크가 손상대여 닫아주는 역활을 못했네요

이경우 옆에 펌프가 가동시 체크밸브가 고장난 펌프는 역회전 하게 됩니다

또 체크밸브가 고장난 펌프 가동시 는 별문제 없지만 소음발생 및 정지시 배관에 물이 다시 빠지는 동안 펌프가 역회전 합니다

신품 체크밸브 닫혀있는 디스크 비교샷입니다

상부 배관후렌지에 이물질 제거중입니다

후렌지 크리닝중

누수 방지를 위해 후렌지 크리닝상태 점검

교체할 신품 체크밸브 부착중

배관에 고정중

200A체크밸브를 고정볼트를 있는 힘것

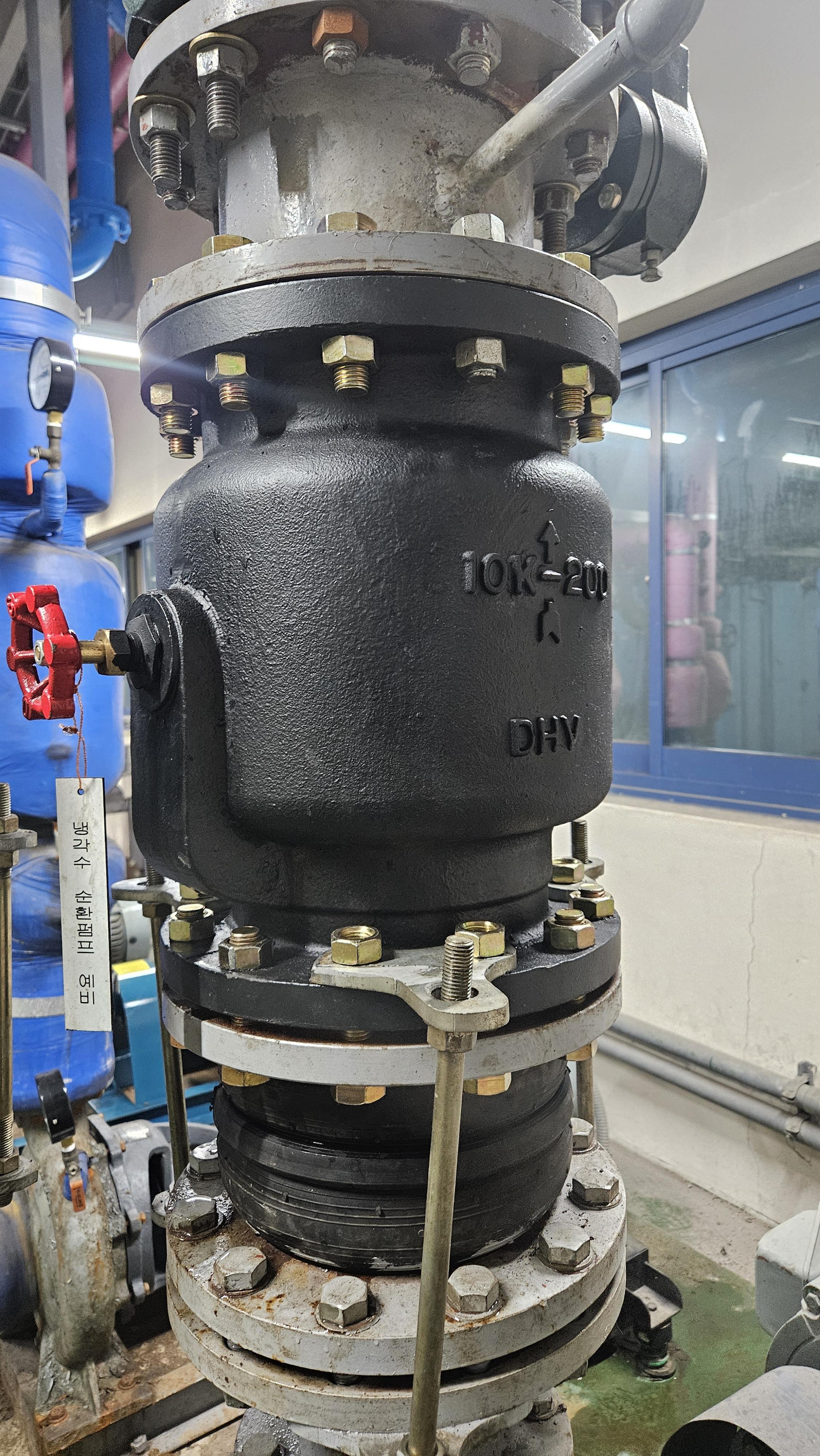

교체 완료

후렌지 부분 누수확인
