비트 內 식당집수정 체크밸브및 센서교체

경기도 부천에 있는 모 센타 건물입니다

저희 대승엔지니어링과  2009년부터 인연을 꾸준히 이여온곳으로

지하 비트 부터 모든 시설에 전반적으로 알고있어

작년부터 지하 비트에 이상을 감지하고  예산이 잡혀

쉽게 접근이 어려운 지하비트 식당집수정 체크밸브교체및 센서교체   컨버터 교체 집수정 두곳 센서 컨버터 교체 작업을 하였습니다

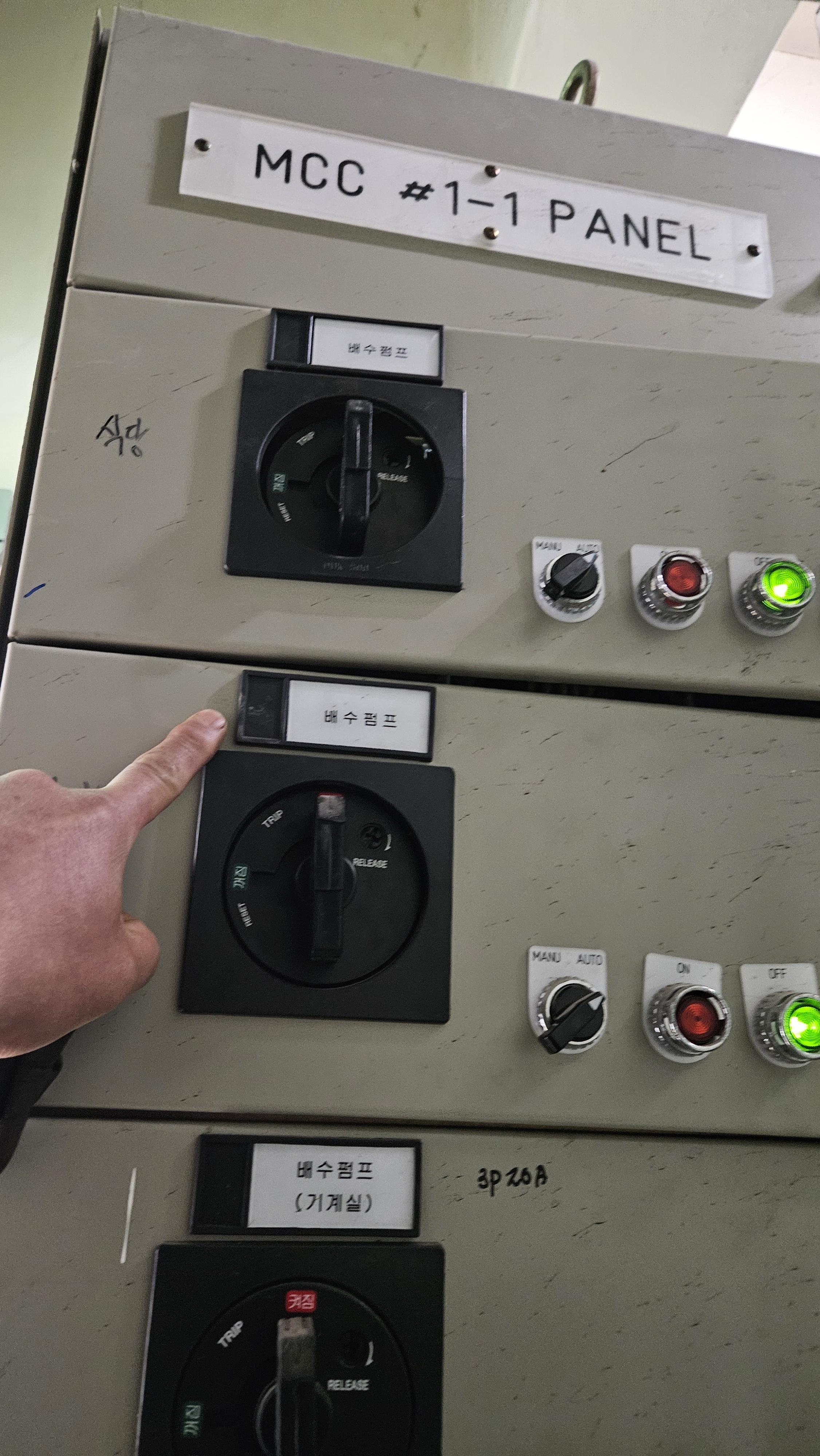

식당배수펌프 판넬

펌프는 운전되는데 물넘침 흔적이 있음

점검결과 펌프는 이상없는것 같은데 한대가 암페어가 적게 나오는걸로 보아 이상있는것 같습니다

체크밸브및 센서 컨버터 교체시 점검

볼텍스 타입 수중펌프를  8년전에 교체 이력이 있음

상간저항 절연저항은 판넬에서 체크결과 이상무

체크밸브와 센서 교체시 확인결과

볼텍스 타입인데 임페라에 돌같은게 껴있어 펌핑이 안됨  현장에서 분해및 청소후 정상작동됨

식당집수정으로 가는 비트입니다

오리걸음도 안되고 낮은포복으로 가야합니다 바닥에는 집수정 넘침 자국이 ㅠㅠ

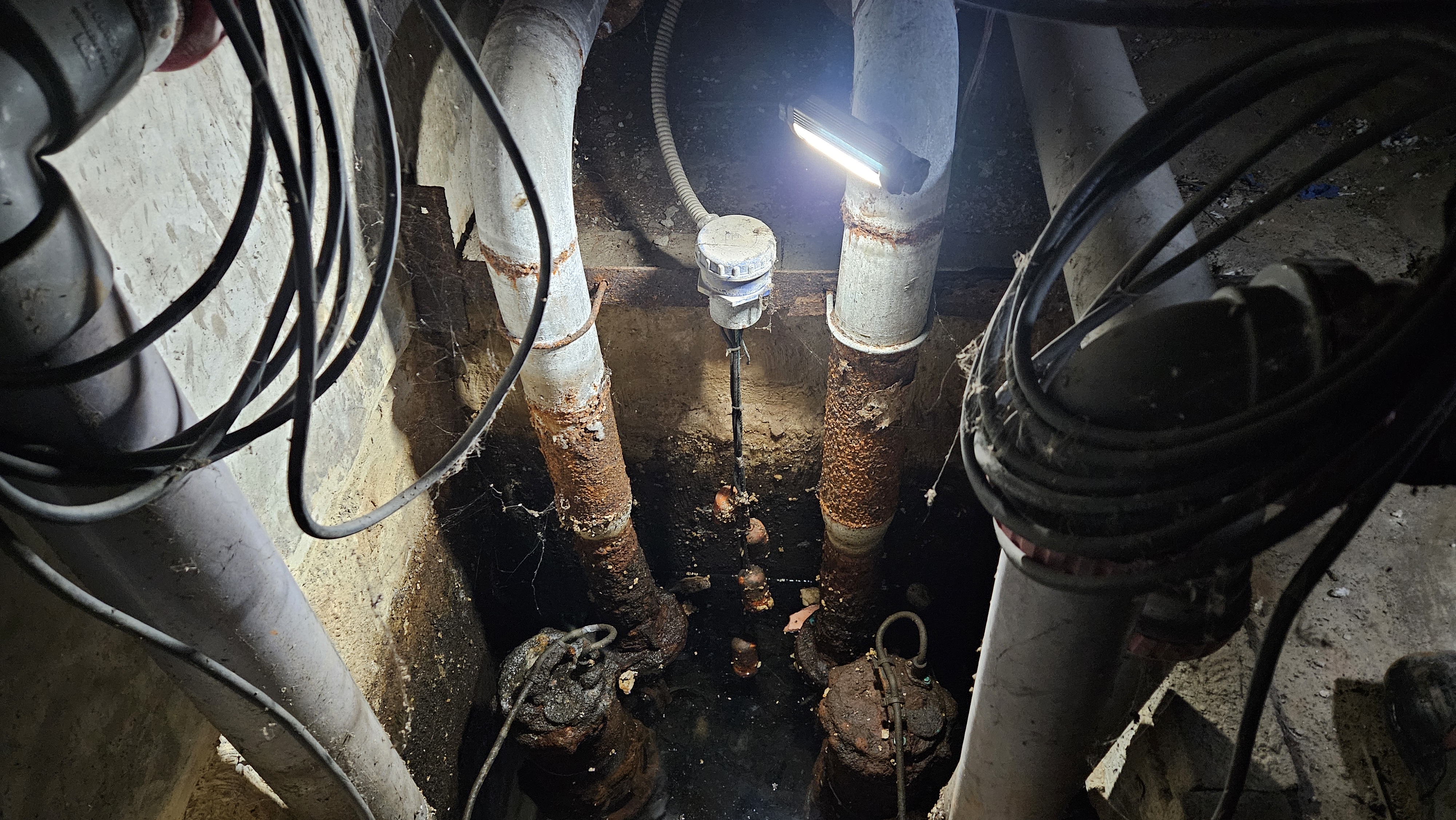

식당집수정



사용을 하지 않아 집수정 식당오수가 썩어있습니다

수중펌프와 체크밸브 분해 65A 스윙체크밸브 설치됨

기존 백관에서 분해조립이 용이하게 청고압호스타입으로 설치했었습니다

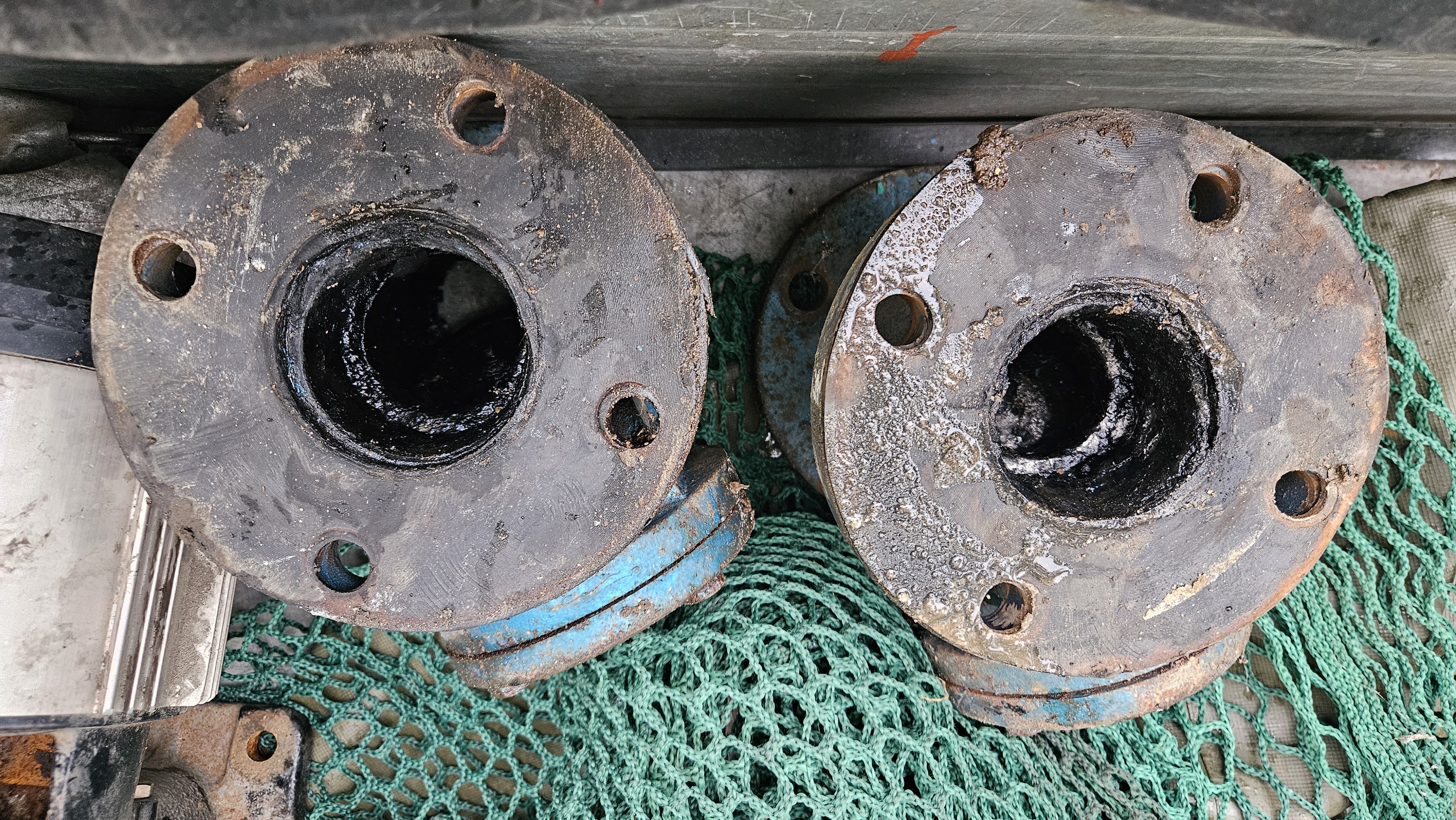

스윙체크밸브교체

들어간김에 집수정 청소

3자루나 나오네요

수중펌프 자동센서 입니다 컨버터에 A접점 타입입니다

a접점 오뚜기센서

컨버터

교체

컨버터 교체및 연결

교체한 체크밸브



비트네 기계실 집수정 주로 저수조 및 기계실 펌프 보일러 쪽 물이 흘러들어옵니다

그나마 다른 집수정에 비해 앉을수있습니다 공기도 그나마 괜찮습니다

여기도 9년전에 펌프및 체크밸브 교체 해주었으나

체크밸브가 안좋은것 같아 체크밸브 핀을 조정했습니다

다음에 교체

컨버터및 오뚜기센서교체



이제 지하1층 화장실 오수 집수정 한곳 남았습니다

또 기어야 합니다

군대에서 배운 그대로 낮은포복

오수 집수정

교체완료
