YAW-3 150A 삼양레벨콘트롤밸브 오랜사용으로 오작동으로 인한 교체

인천광역시 계양구에 있는 모아파트입니다

아파트 저수조에 있는 정수위밸브 오랜사용으로 밸브가 열리지 않아

긴급으로 교체 작업을 진행하였습니다

정수위밸브 교체시 정수위밸브 전후단 기어식 버터플라이밸브 바이패스 기어식버터플라이밸브 모두 교체를 하였습니다

다행히 관리기사님께서 기계와 설비에 경험이 많으신분이라

정수위밸브 교체시 기어식버터플라이밸브가 제대로 작동하지 않는것 같다고 함께 교체를 원하셨습니다



설날 전날 바로 작업을 진행해드렸습니다



먼저 저수조에 설치된 정수위밸브입니다

사진을 보니 삼양레벨콘트롤밸브 YAW-3 모델입니다

정수위밸브 상부에 솔레노이드밸브를 보니 최하 20년정도 된모델이네요

삼양정수위밸브가 설치된 전체적인 모습입니다

기계실 펌프 뒤쪽에 설치되어 있네요

공간이 협소하네요

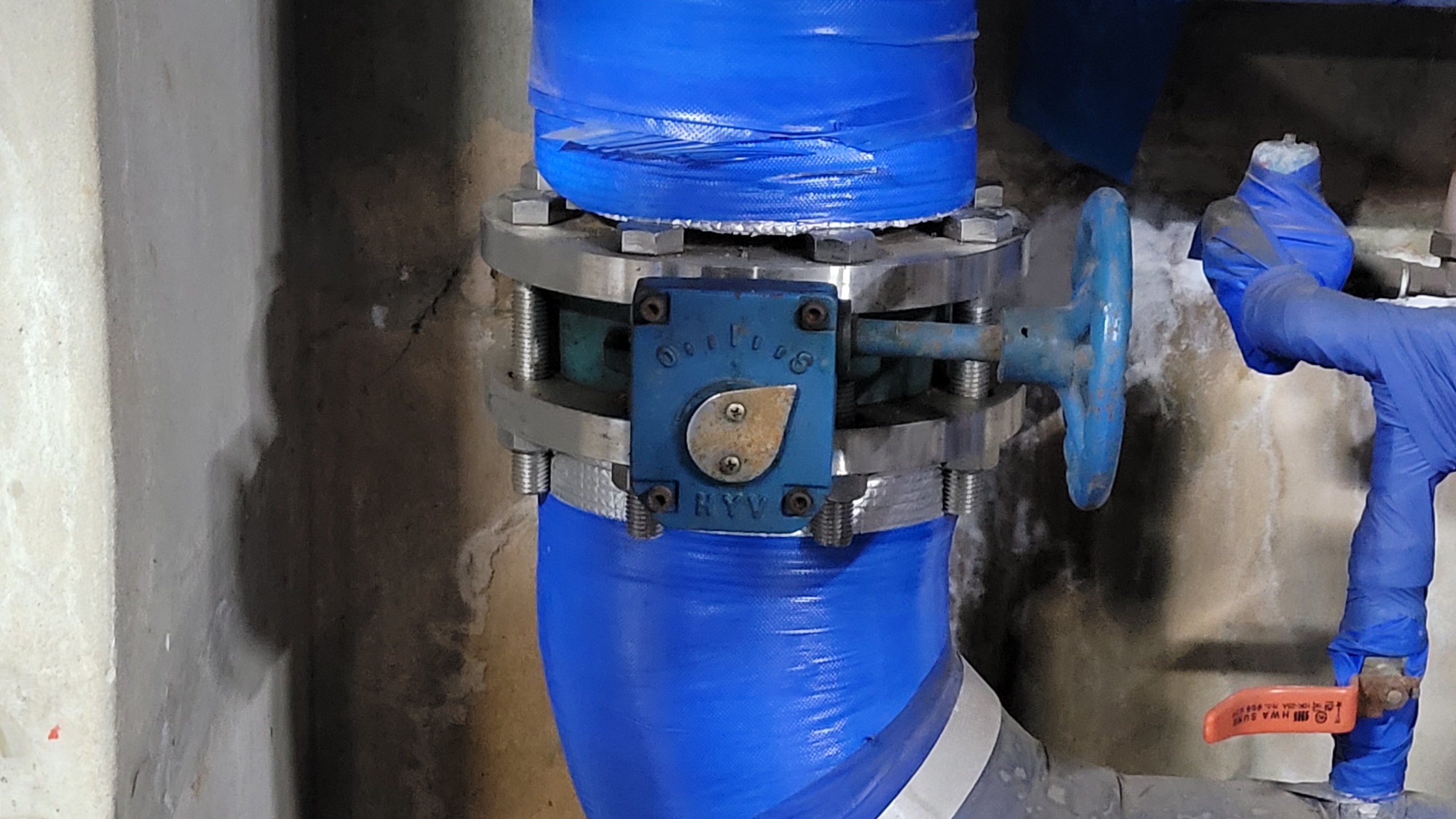

정수위밸브 전단 기어식 버터플라이밸브

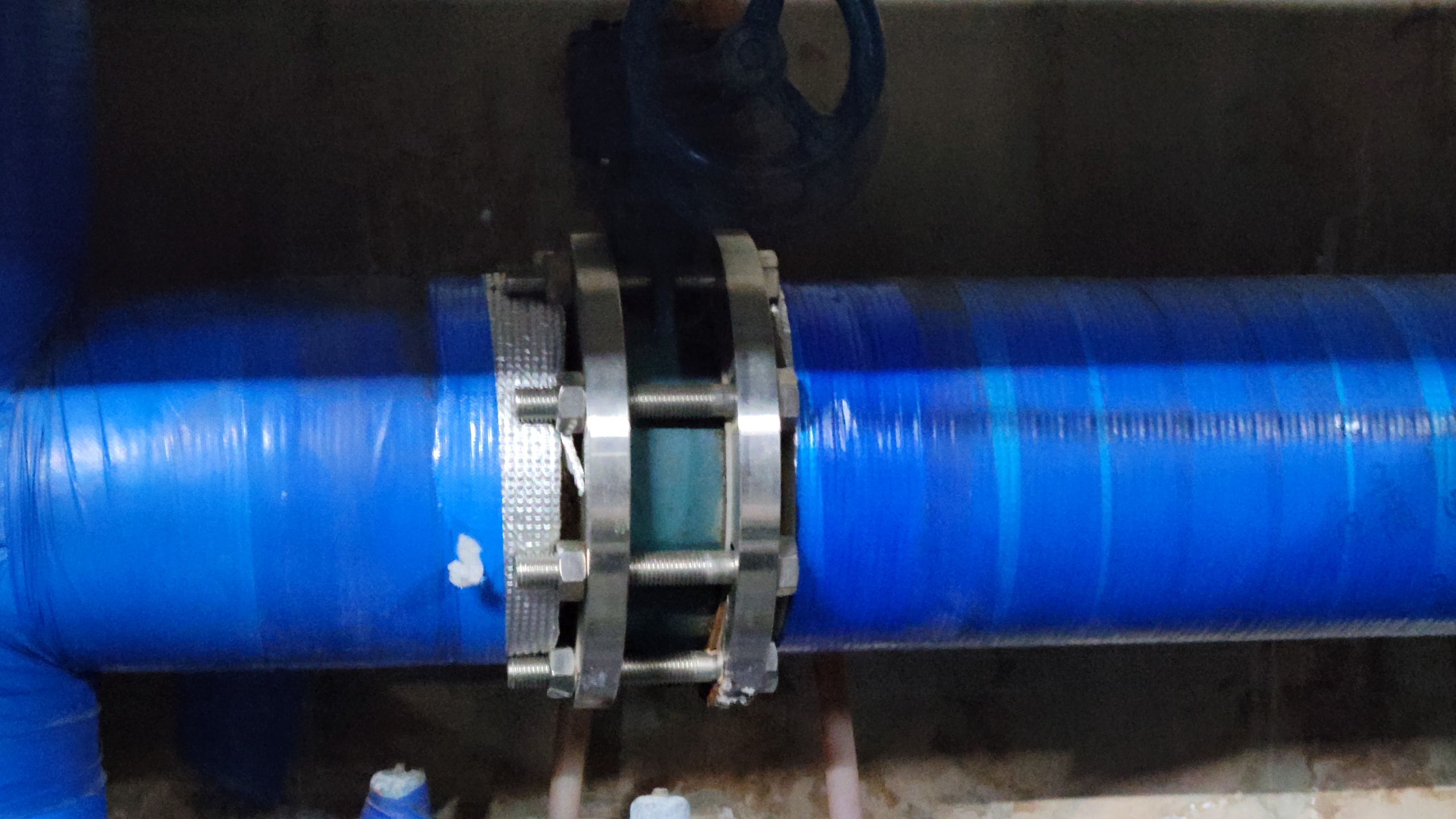

바이패스쪽 기어식 버터플라이밸브

정수위밸브 2차측 버터플라이밸브

보내주신 여러장의 사진과 각각 교체할 버터플라이밸브 사진을 바탕으로 견적을 넣고

설날 전이라 바로 작업을 진행해드렸습니다



교체해드릴 10K150A 기어식 버터플라이밸브입니다

밸브상태가 열렸는지 닫혔는지 한번에 볼수있는 비쥬얼캡이 설친된 밸브입니다

빨간색이 모두보이면 닫힘 노란색은 열림입니다

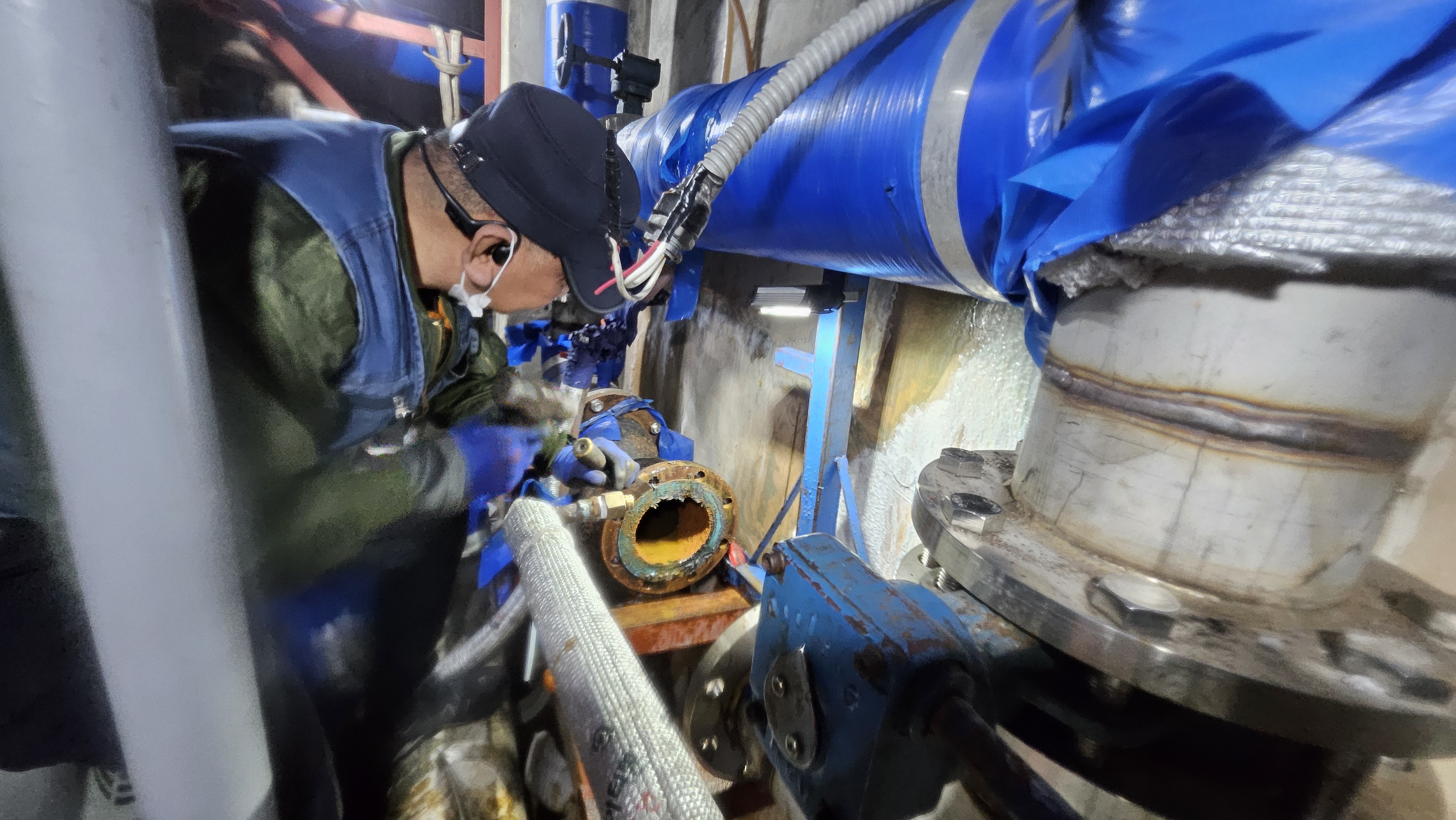

막상 현장을 갔더니

생각보다 공각이 더 타이트합니다

이럴땐 하나 하나 아무생각없이 분해하는게 최고입니다

솔밸브 후단 저수조 상부 볼탑과 연결된 배관이 용접으로 되어있어

짤래 내고 있습니다

삼양정수위밸브 상부 배관 분리

공간이 협소할땐 무게를 줄이는게 좋습니다

상부카바를 분리하여

오랜사용으로 상부 부식이 심합니다

삼양정수위밸브 배관에서 분리

후렌지 부식제거중

크리닝중

후렌지 크리닝후

교체해드릴 삼양레벨콘트롤밸브 신형

배관에 신형 삼양정수위밸브 설치중

삼양레벨콘트롤밸브 YAW-3 신형경우 상부 배관이 없어 이부분을 연결해줘야합니다

추후 분해 조립이 편하게 유니온및 볼밸브 등을 사용해서 연결해드렸습니다
