경기도 화성시 모아파트입니다
부스터펌프 시스템 고층부 압력탱크 교체 에 이어 저층부 4번펌프 토출측 판체크밸브 교체 작업니다

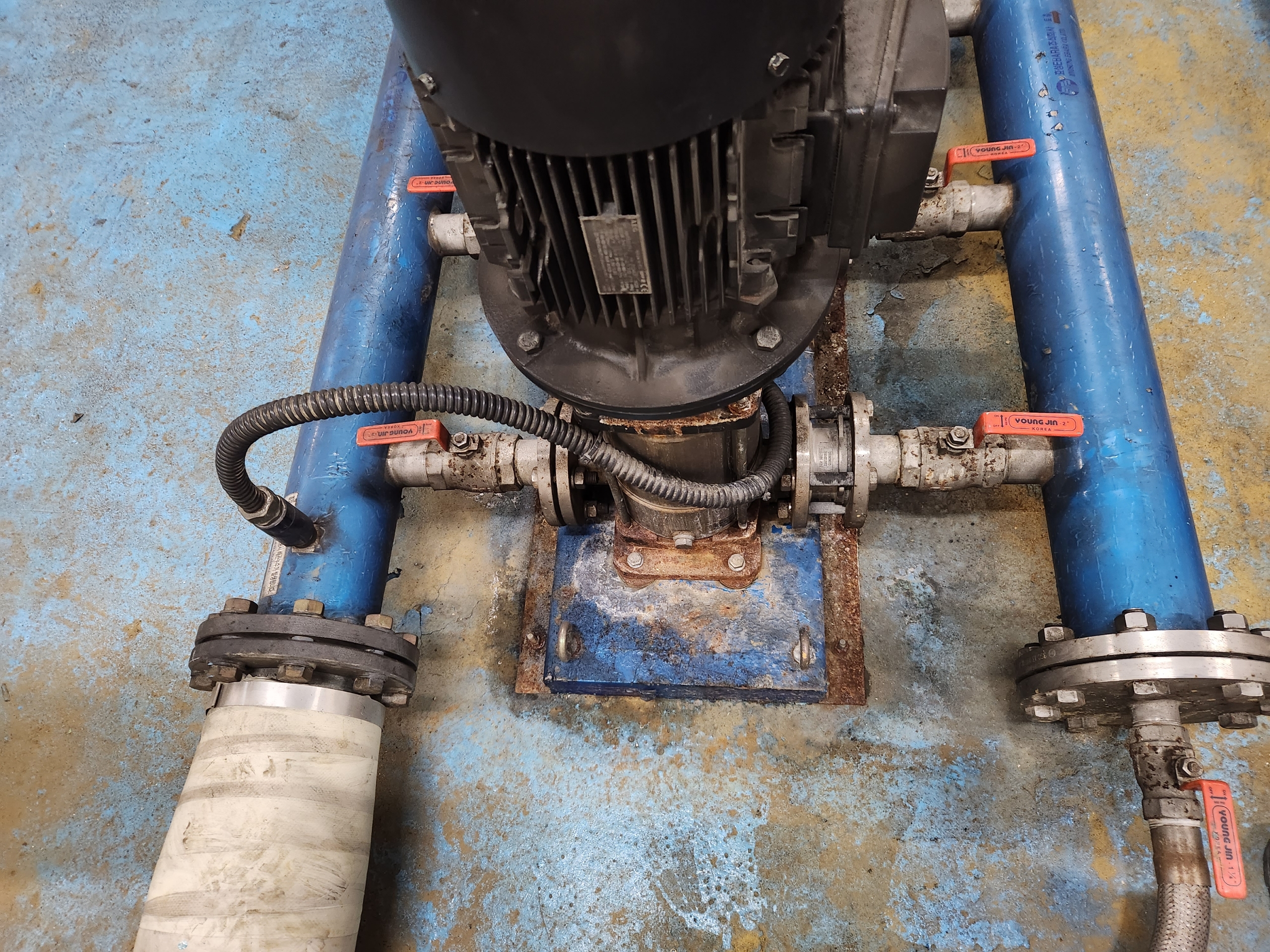

먼저 관리과장님께서 보내주신 사진입니다

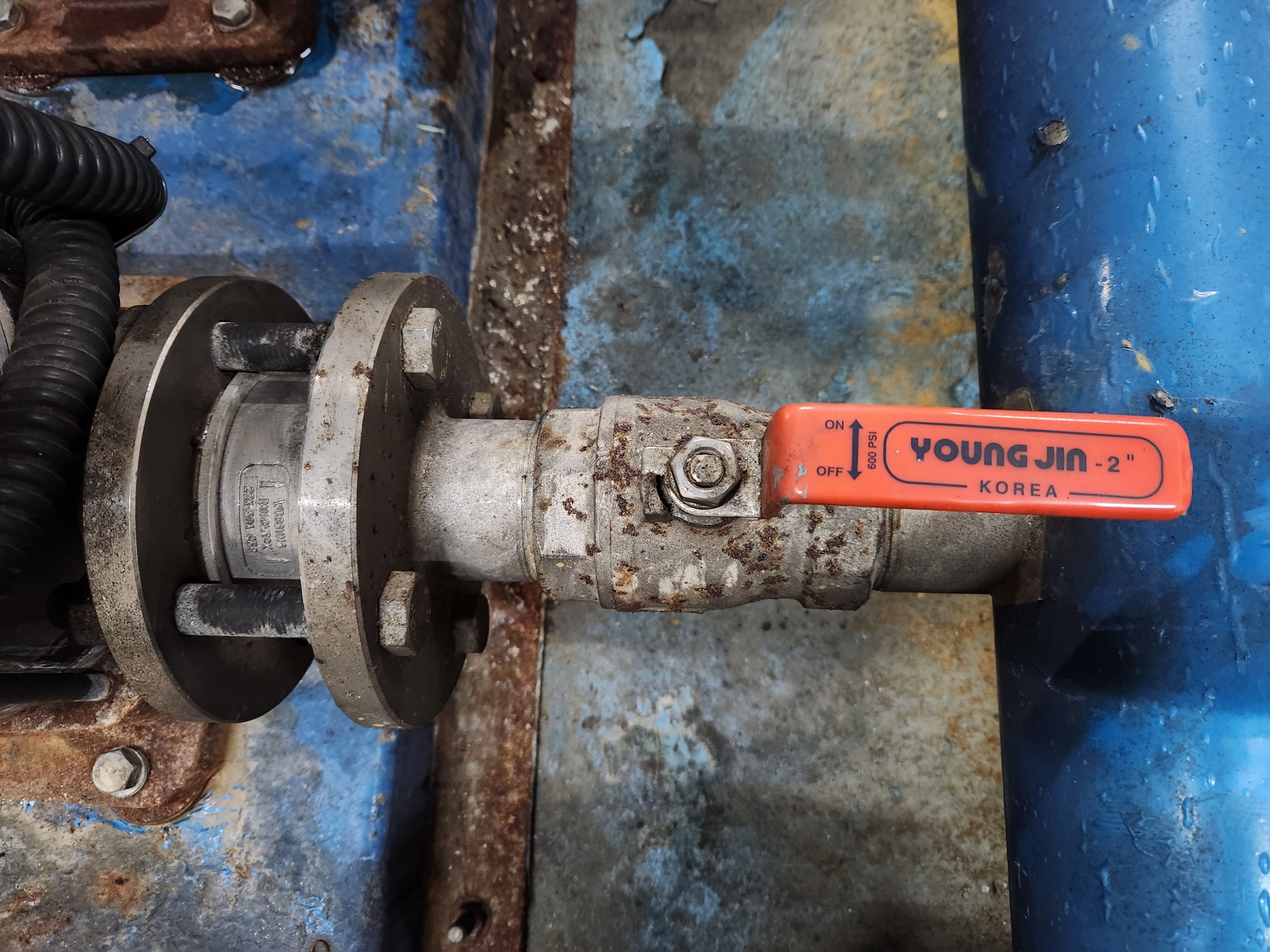

25K-50A STS 후렌지타입판체크밸브입니다
위 사진을 바탕으로 압력탱크 교체시 같이 교체를 원하서셔 실비로 교체금액을 견적을 넣고
압력탱크교체와 함께 작업을 진행하였습니다

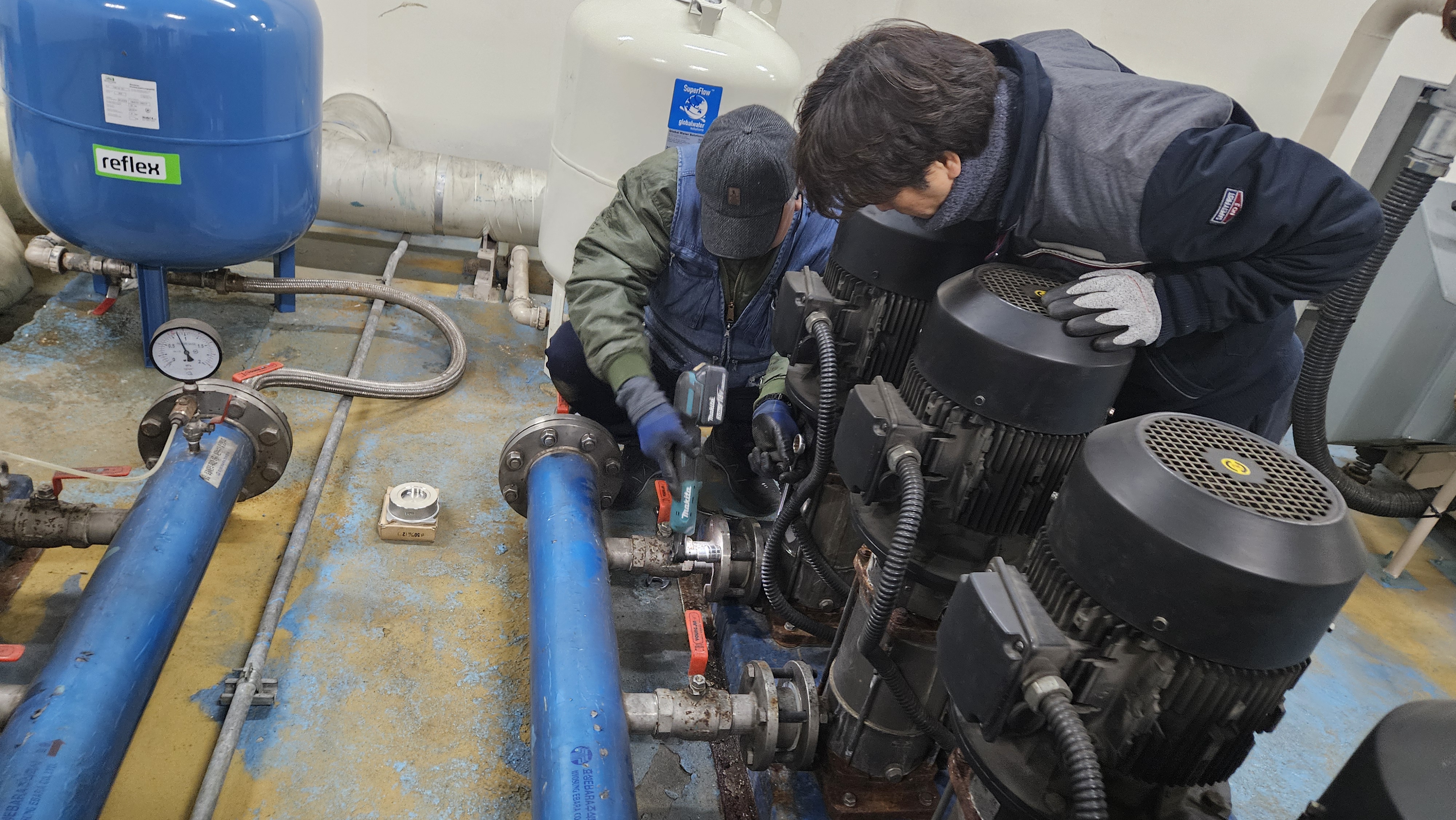

관리기사님께서 궁금하셨는지 사진을 찍으면서 이것 저것 물어보시네요
체크를 해보니 3번 펌프 와 4번 펌프 모두 체크밸브가 고장나서 평상시 주펌프 한대만 운전되어야 하나
체크밸브가 고장나서 역류하다보니
펌프1번 2번 모두 돌고 펌프 3번 4번은 역회전 중이였습니다
3번 펌프 와 4번 펌프 토출과 흡입측밸브를 잠그자
주펌프 1번만 인버터 운전으로도 충분히 유량과 압력이 유지되고
부스터펌프 시스템 소리도 조용해졌습니다
부스터펌프 4번 체크밸브교체를 위해 부수터펌프시스템 모니터에서 펌프 3번과 4번 모두 토출과 흡입밸브를 잠근후
모니터에서 3번펌프와 4번펌프 사용안함으로 설정합니다

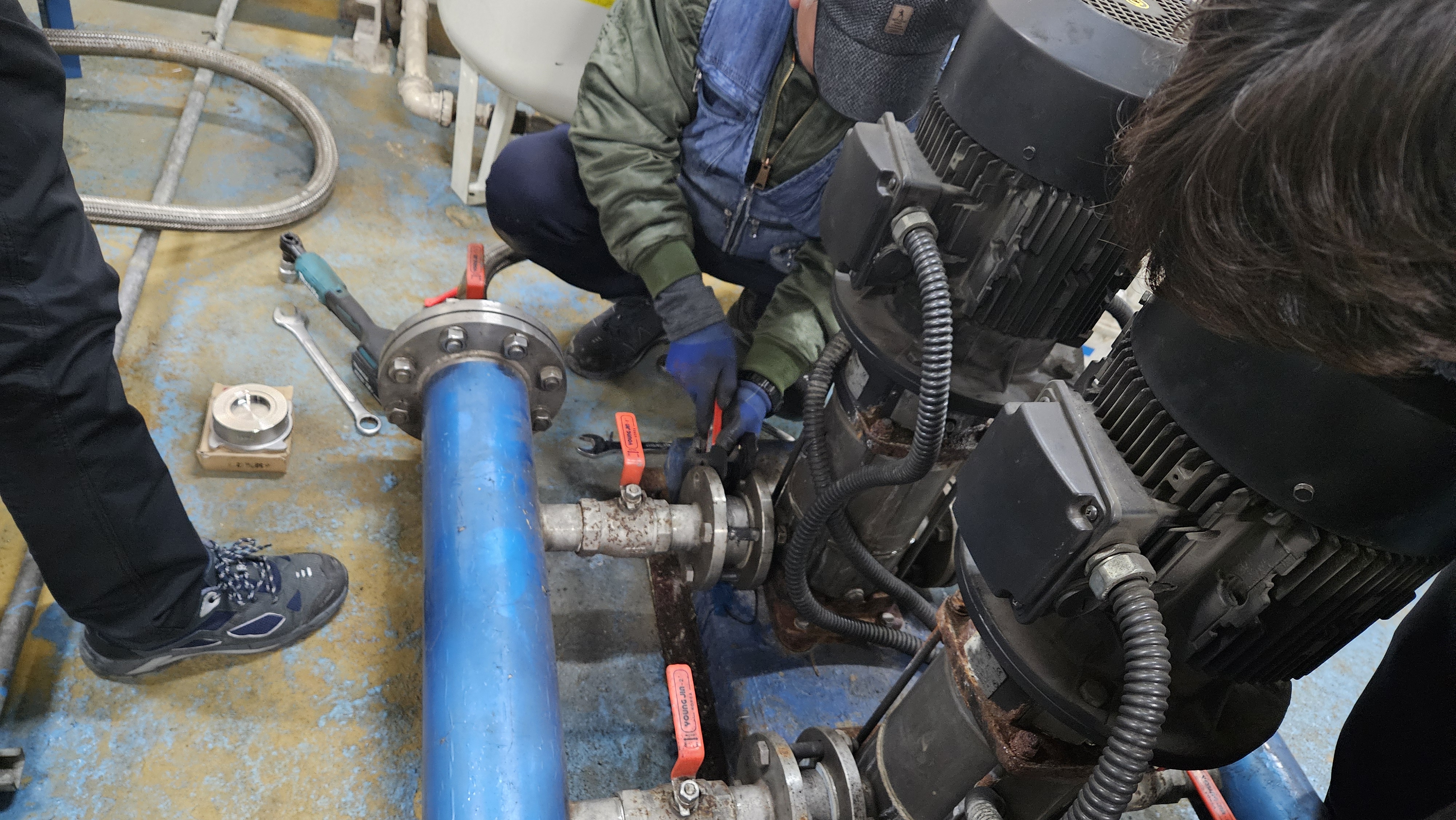

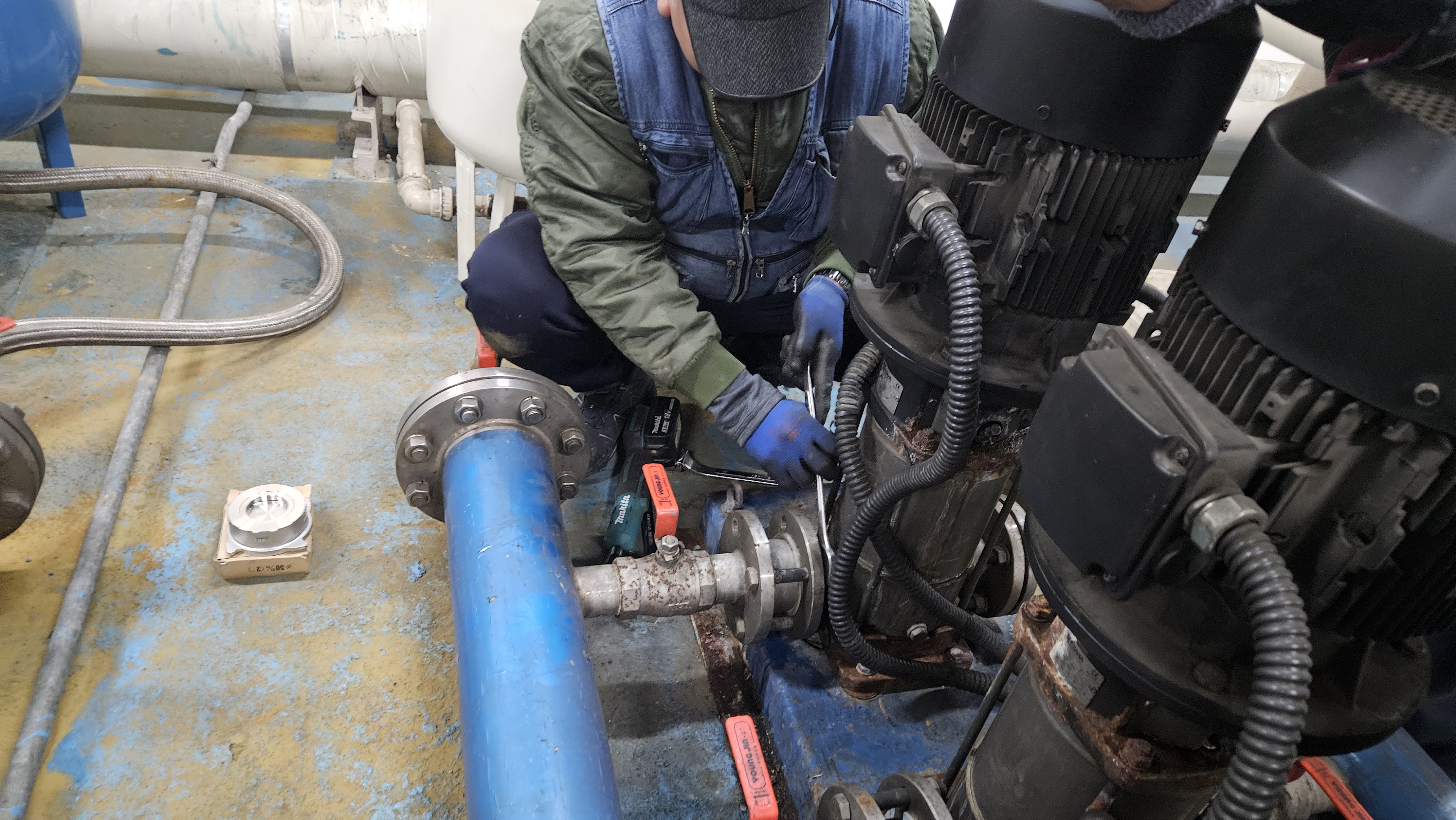

토출측 판체크밸브를 펌프와 배관에서 분리중입니다
교체 해드릴려고 준비해온 후렌지타입 STS 판체크밸브입니다
저희 대승엔지니어링에서 만든 전용툴을 이용하여 배관을 벌리고 있습니다
이부분은 상당한 요령이 필요합니다
판체크 분리후 후렌지 부식제거중
판체크 교체시 후렌지와 후렌지 간격이 충분히 이격이 되어 패킹과 판체크밸브가 편하게 들어가야합니다

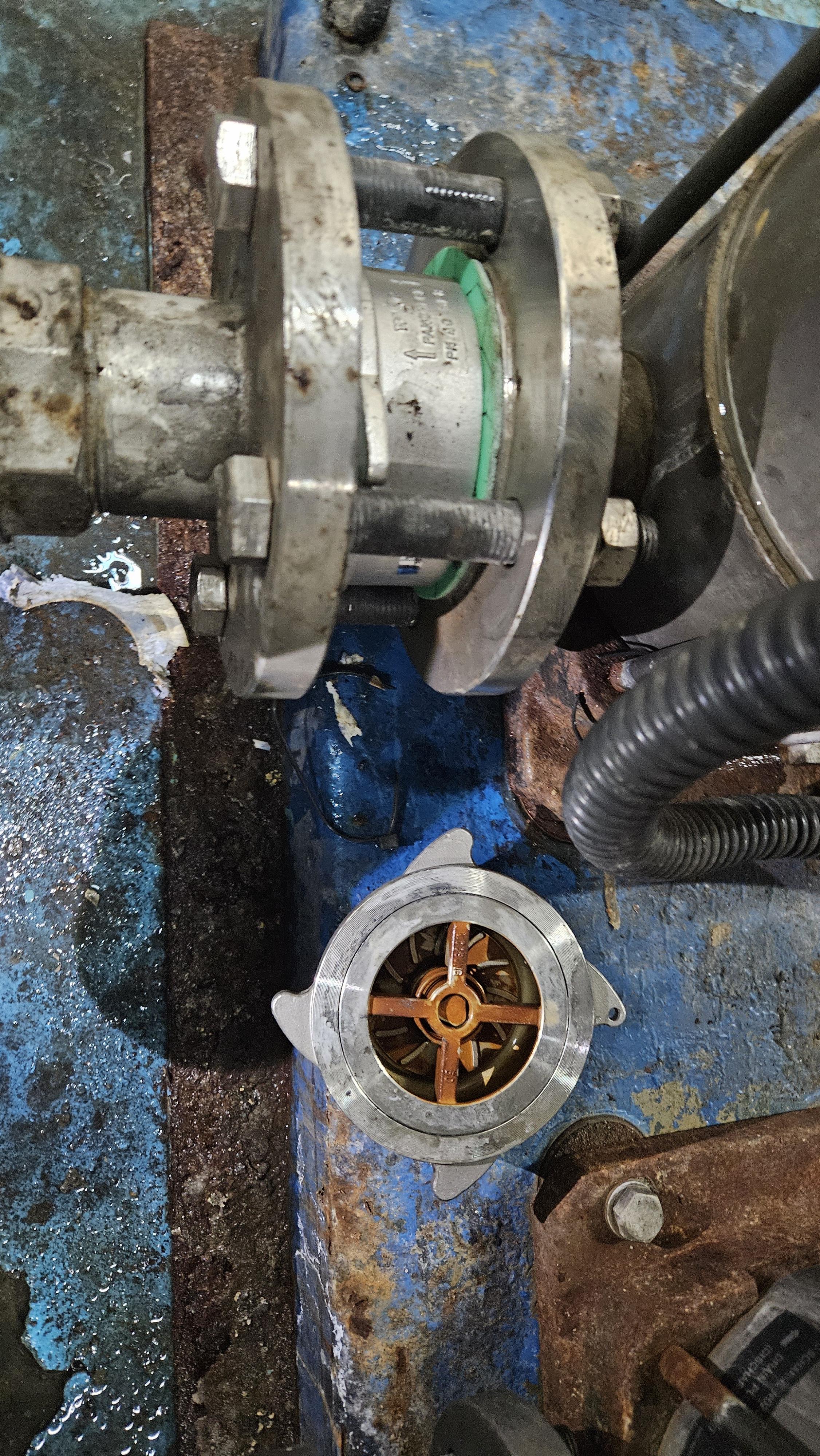

교체완료후 기존 판체크와 비교샷
펌프 시운전전 에어빼기는 필수입니다
메카니칼씰 고장 방지
모니터에서 펌프를 사용함으로 설정후 4번펌프를 주펌프로 설정 교체한 판체크 밸브부분 누수를 확인합니다
아쉽게 판체크 밸브이상시 펌프를 정지 시키고 토출과 흡입밸브를 차단하여 역회전을 하지 않게 하여야하는데
계속 역회전 되어
4번펌프가 정상운전되어도 소음이 발생하네요
