옥상 보일러실 급기팬 수리 3호반 1마력 시로코팬

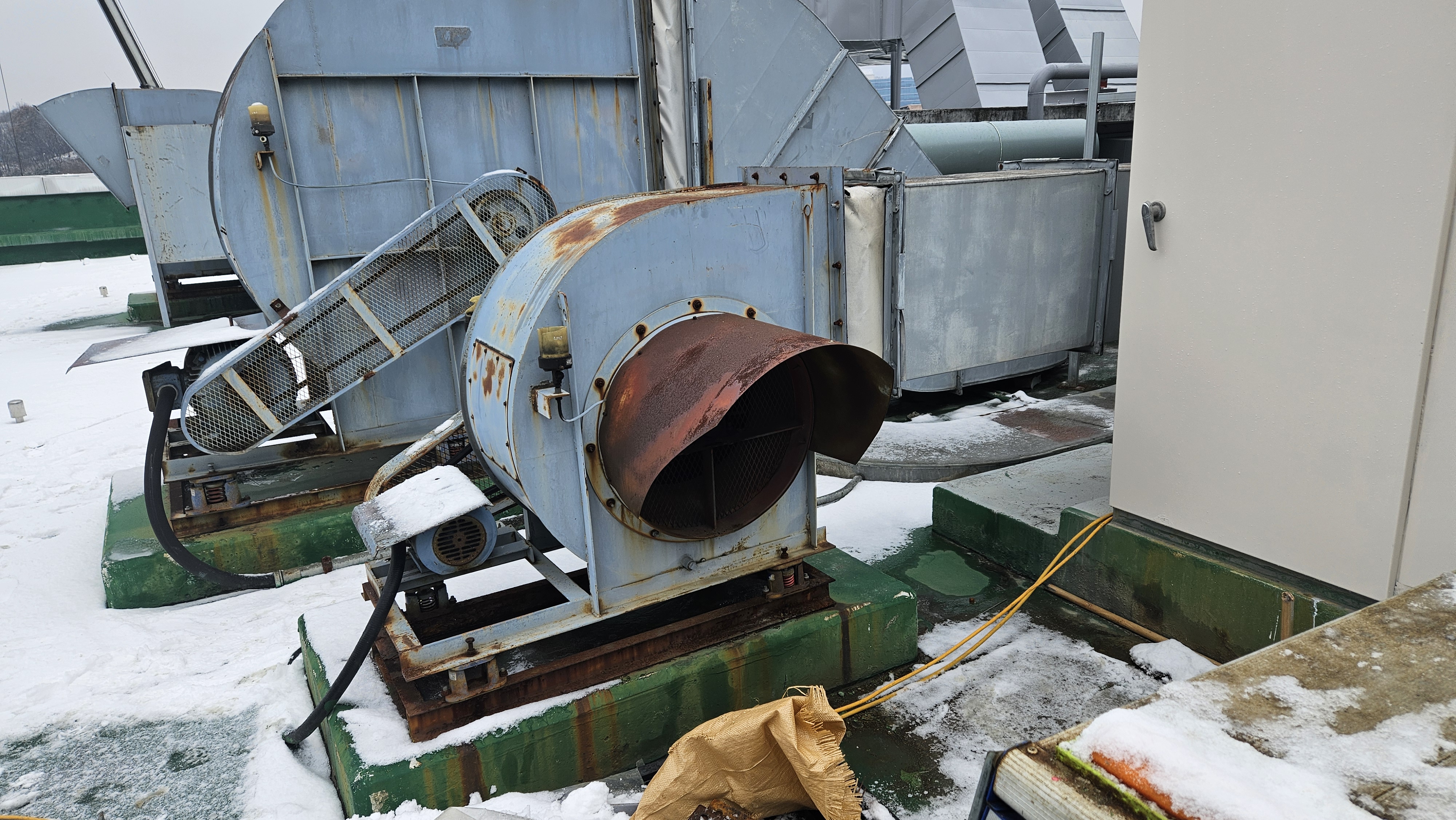

경기도 수원시에 있는 모 건물 옥상에 설치된 보일러실 급기팬 수리요청입니다

여러장의 사진과 함께 보내주셨습니다



10년정도 방치된 상태라고 합니다

3호로 보내주셨는데 흡입구 크기를 측정해보니 560mm 3호반 사이즈입니다

송풍기는 종류에 따라 흡입구 지름에 따라 크기 호수가 정해집니다

3호반에 사용동력은 1마력입니다

보통 3호반정도는 5마력을 사용하는데

1마력을 사용할경우 그만큼 시로코팬이 천천히 돌아간다 생각하시면 됩니다

풍량 풍압에 따라 송풍기 회전수를 맞춰 모터 사용동력이 정해집니다



사진을 보고 이렇게  중요부분을 다시한번 알려달라고 했습니다

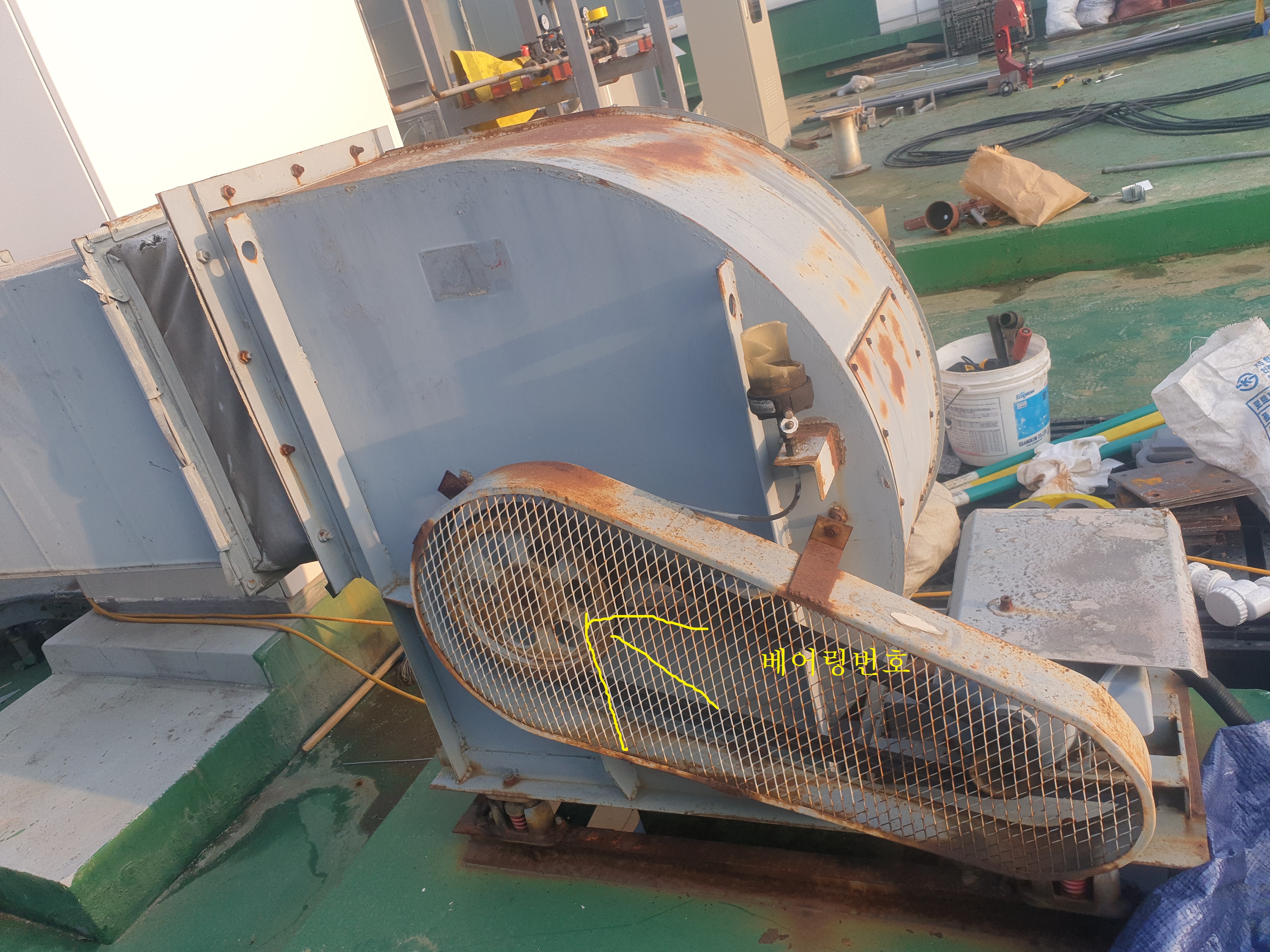

흡입구측 베어링 모델

측면

V벨트 측 풀리뒷면에 있는 베어링번호도 필요

V벨트 번호도 필요합니다

모터 명판입니다

현대모터로 1마력4극입니다

현대모터베어링은 효성이나 LG(하이젠)모터에 비해 한칫수가 큽니다

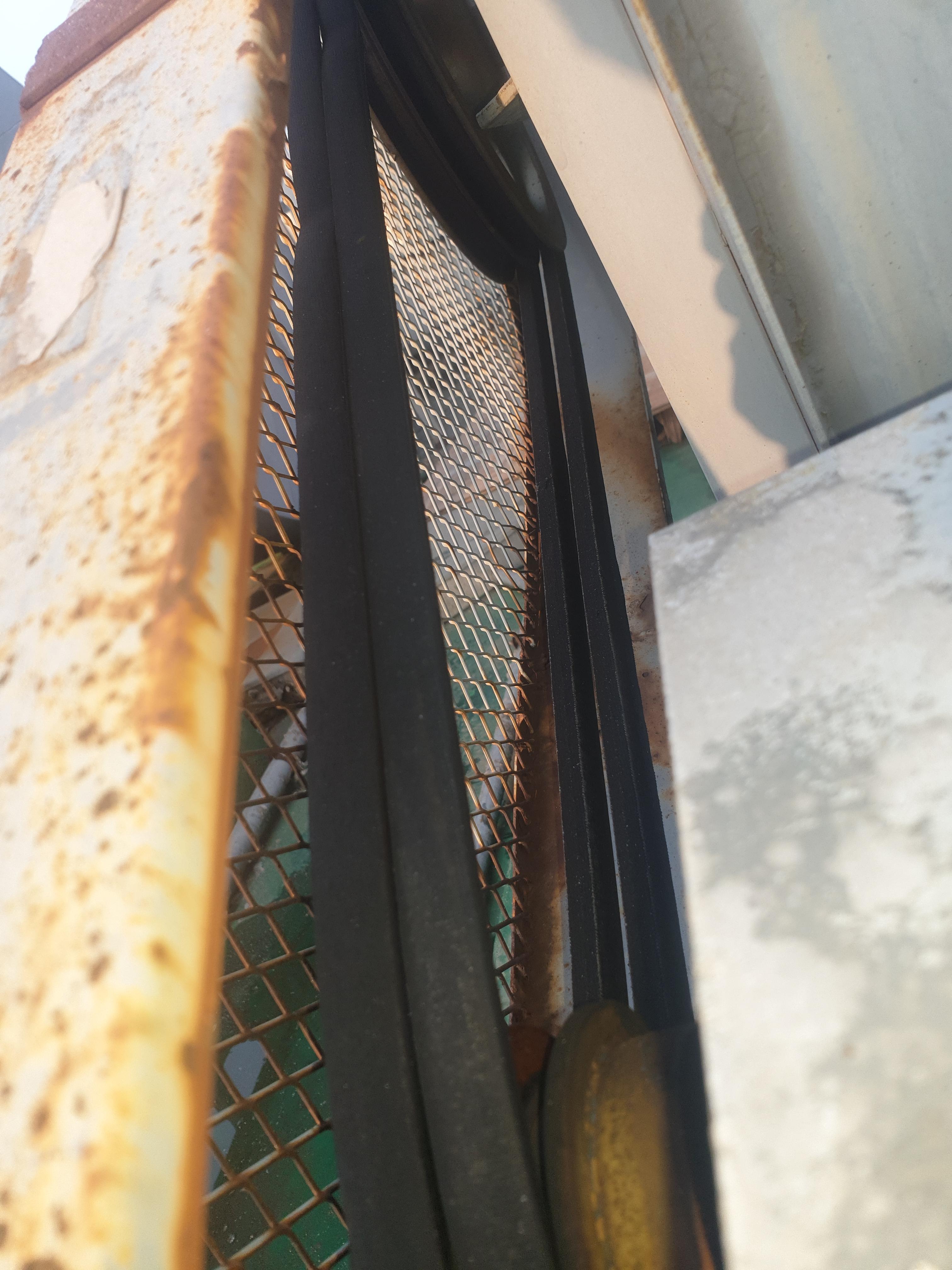

다시보내온 V벨트 번호입니다

B-68 2줄이네요

다시 보내온 사진에 UC207로 베어링번호입니다

흡입구측

V벨트측 V벨트 풀리 뒷면에 있습니다

같은UC207 이네요

가끔 흡입고 부하측 번호가 틀린경우가있습니다

위 사진을 보고 견적을 넣고

최대한 빠른 작업을 원하셔서

하필 다음날 눈예보가 되어있어

이틀후 작업을 진행하기로했는데

전날 눈이 다 녹질 않았습니다

더우면 못하지만 추운건 옷한겹 더입으면 됩니다

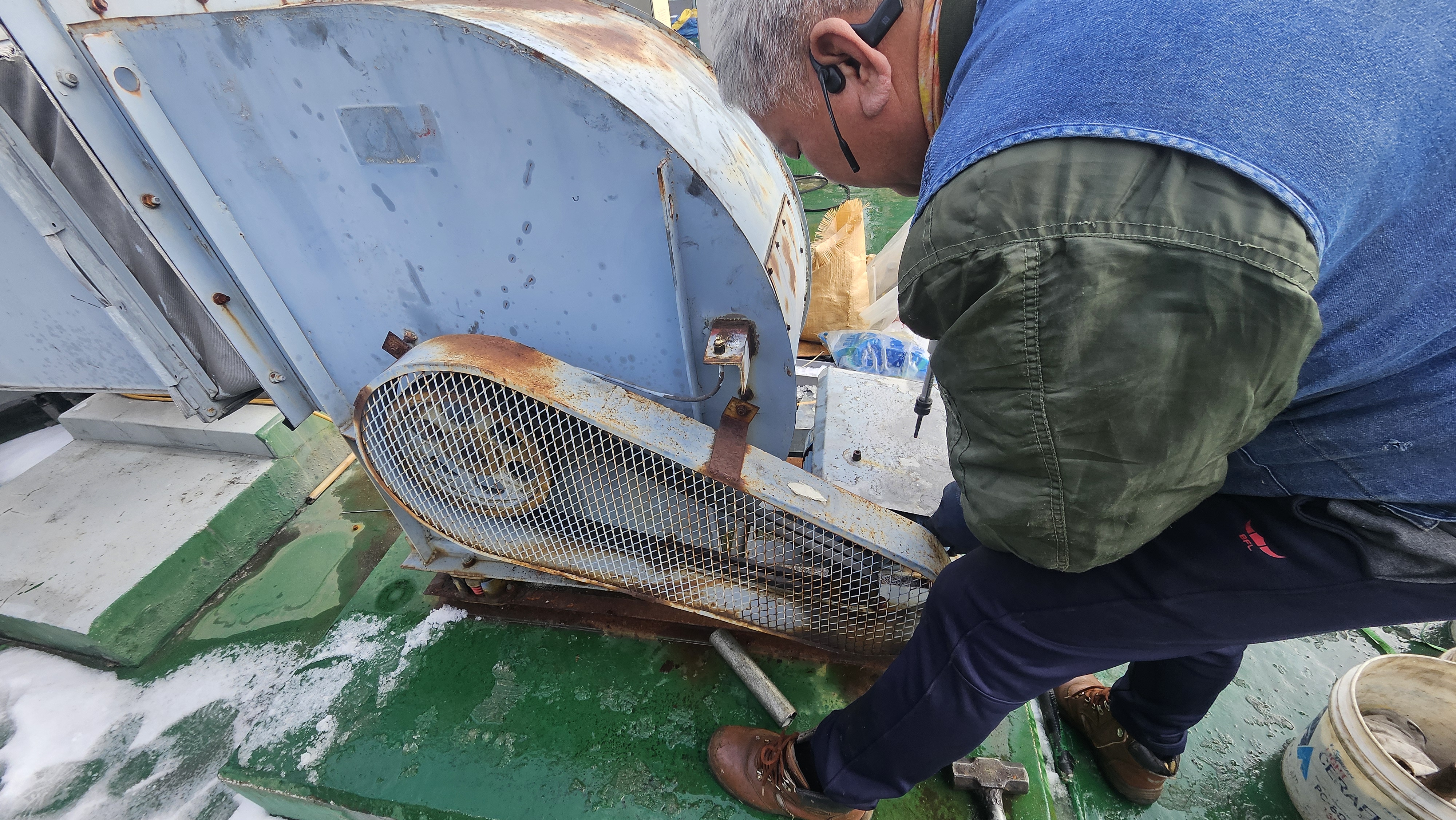

V벨트 안전가드 분리중

모터 풀리 분리중

상당히 요령이 필요합니다 자칫 주물제품이라 파손되면 큰일입니다

모터 샤프트 분리후 부식된부분을 크리닝합니다

모터 베어링교체

부하측 베어링에 부식이 되었네요

다행히 권선은 이상없습니다

송풍기 V벨트 풀리 분리중

UCP베어링 하우징 분리중

이부분도 상당한 경험이 필요합니다

주물제품이라 그냥 했다간 파손됩니다

흡입구측과 V벨트측 베어링모두 샤프트에서 분리

다행히 샤프는는 이상없었습니다

흡입구 UCP베어링분리후

V벨트측 UCP베어링분리후

준비해온 베어링입니다

교체전 직접 양질에 구리스를 충분히 넣어줍니다

베어링 샤프트에 삽입

V벨트 교체 및장착

B-68 2줄로 약간 타이트해 모터고정볼트를 푼후 장력을 재조정합니다

V벨트 안전망을 조립

모터 덮게도 조립

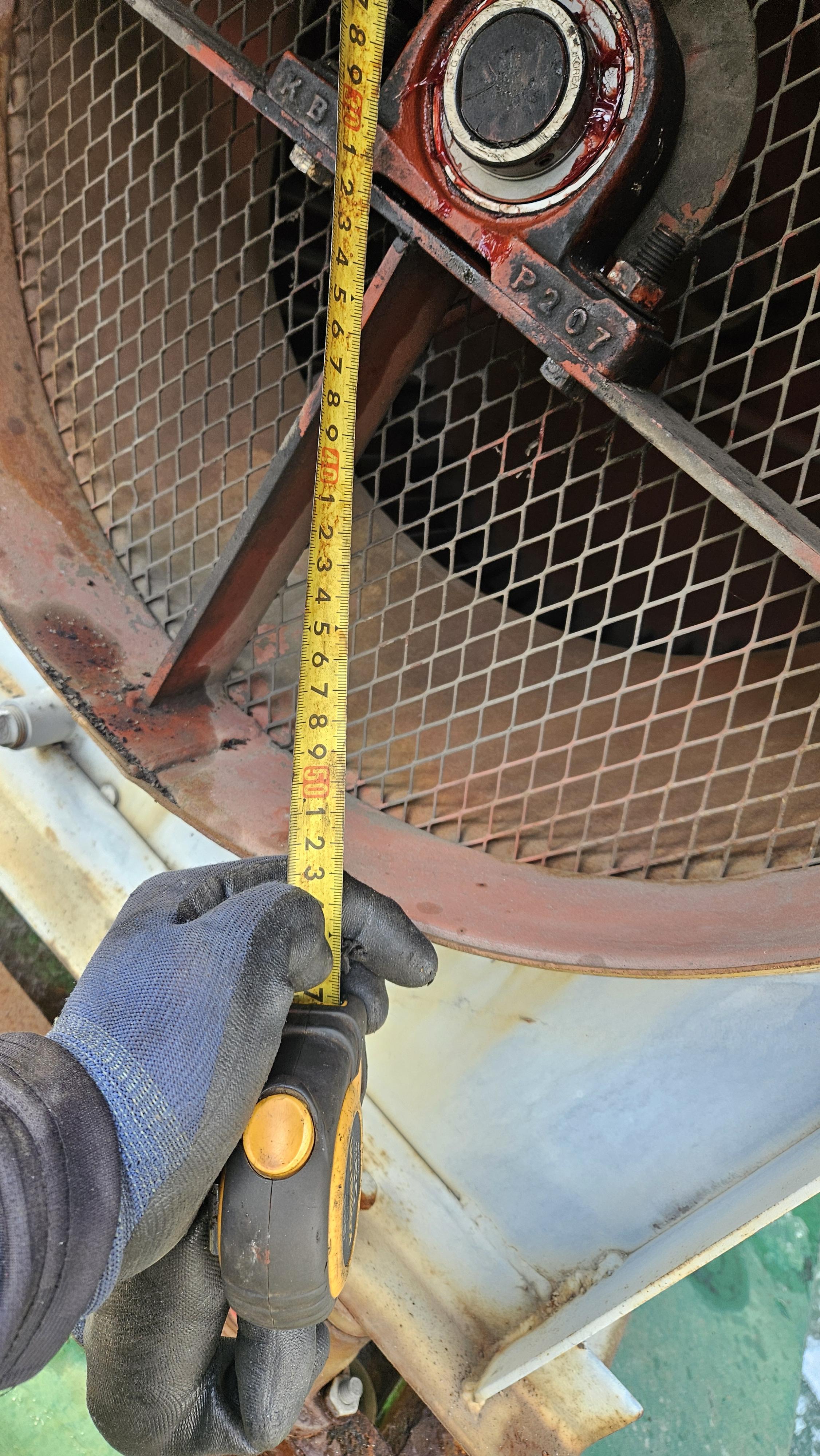

흡입구 지름을 재보니 560mm이네요

날개모양이 시로코형이라 송풍기의 크기는 시로코팬 3호반입니다

시운전및 전류측정 조용하고 좋습니다
