YAW-3 150A 삼양레벨콘트롤밸브 오동작과 소음으로 인한 점검및 조치

서울특별시 마포구에 있는 주상복합 건물입니다

문의내용  저수조 정수위밸브 교체 문의

레벨콘트롤러의 STOP 위치에서 계속 물이 들어감

이때 점검법은 저수조 정수위밸브의 솔레노이드밸브에 전원이 들어가는지 확인

확인이 어려울경우 정수위밸브 솔레노이드밸브 외관 코일부분이 혹시 터지거나 열받은 흔적이 없는지 확인

괜찮다 생각되면 손으로 만져 전원이 들어가면 열이발생하며 전원이 차단되었다면 열발생이 없음( 레벨콘트롤러에서 STOP 신호가 들어가고 일정시간이 지나야함  기존 전원투입으로 어느정도 열이있는상태)

보내온 사진 저수조 정수위밸브가 있는 배관위치

솔레노이드밸브 전단에 스트레이너가 없는걸로 보아 최소 15년 이상된 삼양정수위밸브입니다

정수위밸브 후단에는 2차안전밸브로 피스텍밸브가 설치되어 있습니다

구경을 알려주셔야 견적이 나온다고 하니 설계도를 보내주셨는데

보온제를 벗끼고 현제 설치된 정수위밸브 구경을 확실히 알아야 한다고 제차 요구함

보온제 벗끼고 레벨콘트롤밸브의 명판

YAW-3  150A

삼양발브 제품입니다

견적을 넣고

오케이되어 서로 스케줄 조정후 작업을 진행하기로 함

작업시 저수조에 수위는 평상시 정지수위아래면 정수위밸브 교체후 충분히 시운전을 할수있음

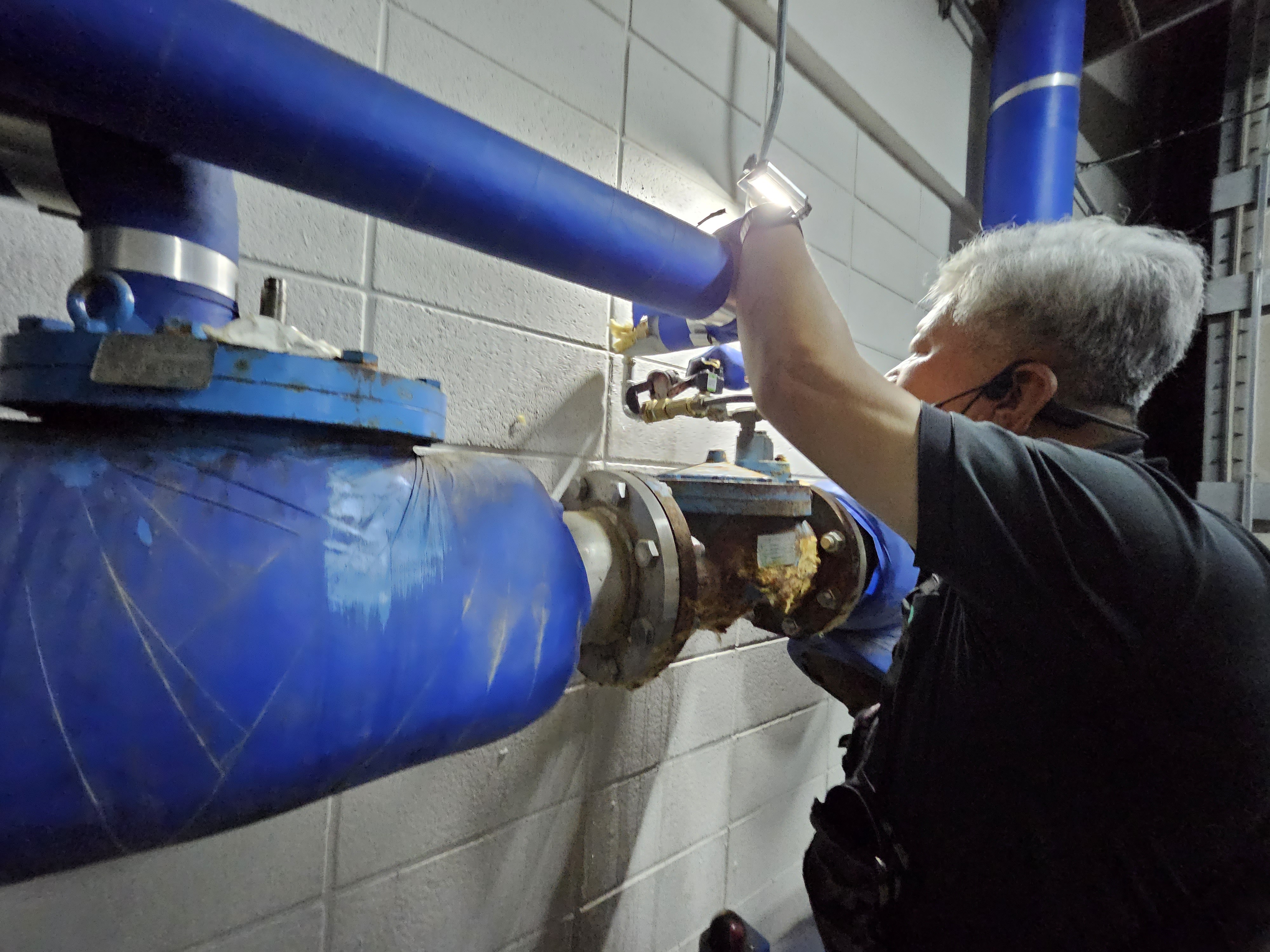

기존에 테이핑처리된 솔레노이드 전원선을 점검및 시운전이 편하도록 잭타입으로 개조중

교체 해드릴 삼양레벨콘트롤밸브 YAW-3 150A

저희대승엔지니어링에서는 항상 최신 제조품으로 교체작업을 진행해드립니다

A/S는 거의 발생하지 않으나

혹시 모를 고장시 2년간 본사A/S팀을 통해 A/S를 충분히 받으실수있습니다

밸브쪽 솔레노이드밸브 전원선도 잭으로 개조중

기존 밸브 배관을 분리중입니다

삼양정수위밸브 경우 상부 동배관을 전자볼탑겸용으로 사용할경우 저수조 상부에 배관을 만들고 내부에 볼탭을 달아

솔레노이드밸브가 열려서 고장났을경우 저수조 내부에 있는 볼탭이 들려져서 배관물을 차단하면 정수위밸브자체가 닫히는 2중 구조입니다

정수위밸브 본체 이상시는 차단을 못하기때문에 사진상 좌측에 있는 2차안전밸브 피스텍밸등을 설치해서 저수조 물넘침에 대비해야합니다

무게를 줄이기 위해 정수위밸브 상부카바 분리

한번쯤 수리한것 같습니다

밸브 무게때문에 휴대용 크레인을 설치하고 분리중입니다

스테인리스 배관이라 비교적 깨긋하게 가스켓이 떨어졌습니다

스크레퍼를 이용해서 후렌지 가스켓을 제거하고있습니다

가스켓 전용툴을 사용해서 나머지 가스켓 제거중

배관에 있는 이물질제거를 위해 플러싱 작업중

스트레이너 쪽 배관도 플러싱 작업으로 배관내 이물질을 제거합니다

스트레이너 내부 모습

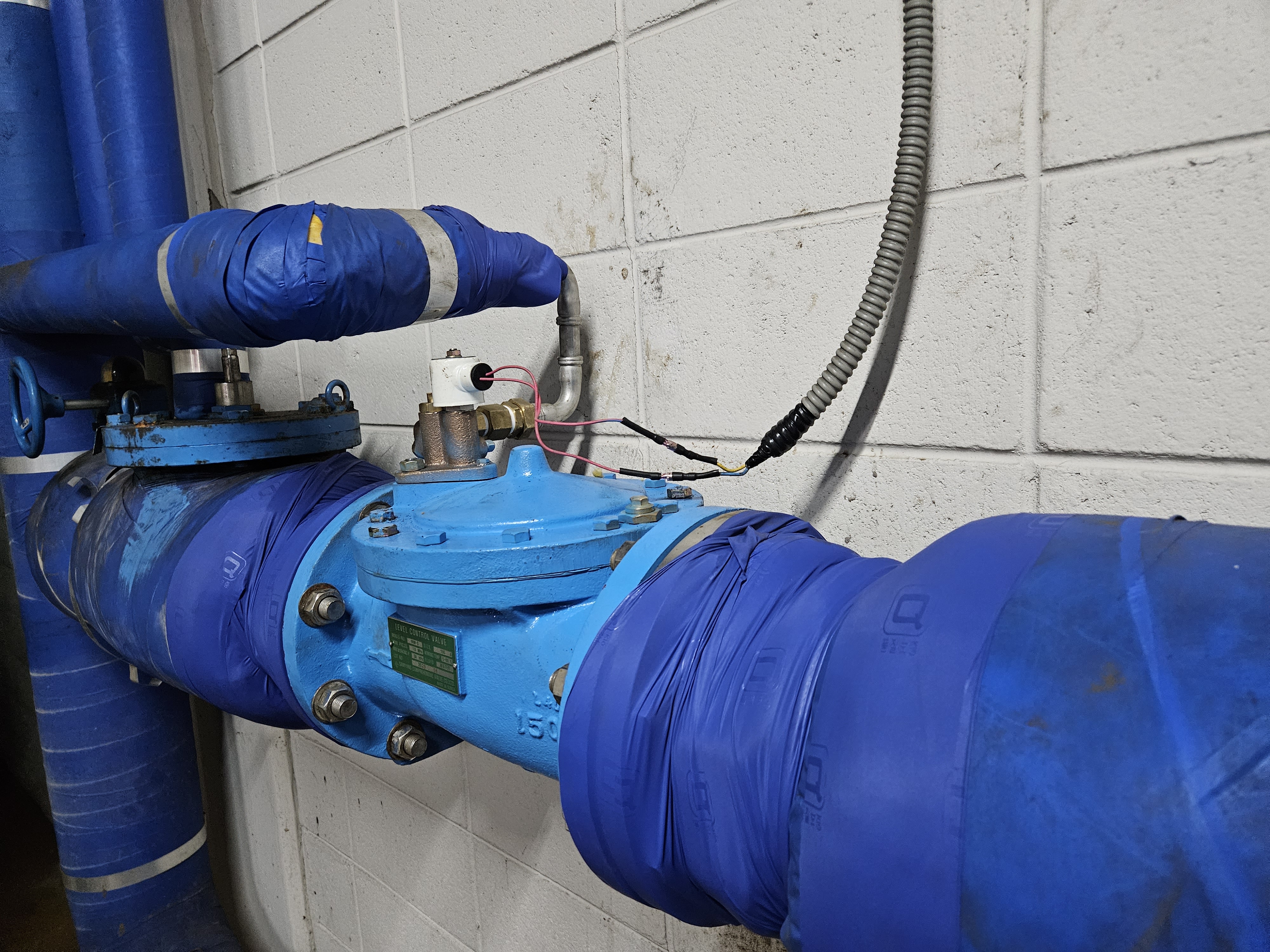

새롭게 교체한 삼양발브 중에서 레벨콘트롤밸브 YAW-3 150A 신형  신형경우 상부 배관이 없습니다

명판

전자 볼탑 겸용타입으로 설치되어있기때문에

신형경우 배관을 부품을 사용해서 연결해야합니다

이제 삼양정수위밸브를 배관에 부착하기위해 휴대용크레인을 이용해서 올리고 있습니다

배관후렌지에 연결후 이제 저수조 상부 에 연결된 배관과 솔레노이드밸브 후단에 연결합니다

후렌지 150A KS규격 경우 볼트가 20mm 스페너 사이즈는 30mm입니다

정말 죽자사자 조여야합니다

정수위밸브 전단 밸브를 열고 누수를 확인합니다

이제 솔레노이드밸브를 연결후 시운전하는동아 저수조를 살표봅니다

저수조에 1미터칸이 2개 0.5미터 칸이 1개 2미터 칸이 하나 총 4.5미터 높이같습니다

제가 저수조 확인하는동안 저희 마님께서 다시한번 누수확인후 보온을 하고 있습니다

저는 저수조에 올라와 레벨센서를 확인중입니다

저수조와 접합된 모습입니다

4"후렌지로 접합되어있습니다

아까 설명한것처럼 물탱크높이가 4.5미터에 5센티정도가 더해진거 바로 위에 사진보시면

후렌지가 저수조 바로 붙어있는게 아니라 떨어져 있는 만큼의 높이입니다

결국 여기 저수조는 레베센서가 4550X600X4"인치라 하며

와이어의 총길이는 4550이며 불감대(감지를 안하는 부분 )600 이부분이 왜 있냐면 이부분이 없다면

저수조 물이 넘쳐도 100%감지가 안되기때문에 레벨센서 후렌지에서 저수조 오버플로우관 하단까지 높이 입니다

따라서 저수조 측면 상부에 오버플러우관 하단을 100%로로 나타내기 위함입니다

따라서 위 레벨센서와 저수조 높이를 보면 저수조 하단이 0% 오버플러우관 바로 아래가 100%며 4550-600은 3950으로 레벨센서의 1%는39.5mm 약 4센티임을알수있습니다

따라서 10%는 359mm입니다

정수위밸브 솔레노이드 밸브 후단 배관과 연결된 볼탭입니다

또하나는 피스텍밸브와 연결된 볼탭입니다

이경우 A탱크에 볼탭 2개 정수위밸브 볼탭 피스텍밸브 볼탭

B탱트 볼탭 2개 총 4개가 존재 합니다

레벨센서입니다

스테인리스로 추가 되어있는걸로 보아 꽤 오래 사용했습니다

저수조 상부 모습입니다

위에서 설명드린것 처럼 탱크하쪽에 레벨센서 1개 정수위밸브에서 연결된 배관 1개 피스텍밸브에서 연결된 배관 1개가 존재합니다

오버 플러우관입니다

레벨센서 와 저수조 접합부 부퍼 오버플러우관 하단을 불감대로 잡습니다

레벨센서를 보편 600mm로 잡혀있습니다

시운전완료 정수위밸브 전단 버터플라이밸브를 관리자 분께서 반만 열기에 이유를 물었더니

저수조 청소하시는 분이 이렇게 놓고 사용하라고 했다고 합니다

버터플라이밸브는 유량조절이 안됩니다

사용시 100%개방을 해야합니다 아니면 난류가 발생할수있으며

배관및 밸브등에 영향을 줄수있습니다

제가 100%개방을 해도 전혀 문제가 없을꺼라 열었더니

관리자분이 아~~~ 소음이 예전보다 줄었네요 하네요

아마 정수위밸브에 다이아후램 부분이 아주 미세하게 손상갈경우 밸브가 열렸다 닫혔다 눈에 안보이는 작용을 할수있어

소음이 발생할수도 있다고 설명드렸습니다
