저수조 레벨콘트롤밸브 YAW-3 125A 안열림으로 인하여 긴급 수리 삼양레벨콘트롤밸브

경기도 고양시 일산동구에 있는 모아파트입니다

작년 6월에 저수조 저수위알람으로 점검결과

정수위밸브 안열림이 의심

정수위밸브는 솔레노이드밸브에 전원이 인가되면 열리며

전원이 차단되면 일정 시간이후 천천히 닫히는 밸브입니다

이부분을 레벨센서와 레벨콘트롤러가 조작을 하게됩니다

레벨센서란 수위센서라고도 하면  센서란 사람에 오감이라 생각하시면됩니다

저수조 수위를 사람이 일일이 감시할수없어 센서를 설치 저수조 수위를 측정하며

레벨콘트롤러는 레벨센서의 신호를 받아 사용자가 입력해논 값에서 스타트에선 솔레노이드 전원을 인가

정지점에서는 솔레노이드밸브의 전원을 차단 하는역활을 합니다

또 레벨콘트롤러에서는 정수위밸브의 열고 닫음을 전기로 작동을 시키지만

정수위조절밸브가 어떤 이유로 열려서 고장  이경우는 저수조에 물이 계속들어가 저수조고수위발생

반대로 정수위조절밸브가 안열릴경우 저수조 물이 점점 낮게 되어 저수조저수위알람발생을 하여

이때 고수위알람밸생시는 관리자가 정수위밸브 전후단 밸브 잠금

반대로 저수조 저수위알람 발생시는 정수위밸브 옆에 있는 바이패스 밸브를 열어 우선 저수조에 물을 공급

그후 전문업체에 의뢰 하시면 됩니다



이번같은경우는 작년6월에 저희 대승엔지니어링에서 수리를 했지만

대부분 몇년은 이상없이 사용하는데

어떤이유로 1년2개월만에 같은 증상이 나타났습니다



삼양레벨콘트롤밸브 YAW-3 125A로 솔밸브 옆에있는 15A 볼밸브를 열었을때도 레벨콘트롤밸브가 안열리면

내부 다이아후램 소손을 의심해봐야합니다

다이아후램 소손은 여러가지 이유가 있는데

외부 이물질 특히 모래등이 유입되면 고무부분을 모래는 유리를 만드는 원료로 다이아후램과 마찰이되서

구멍이 날수있습니다

또하나는 레벨센서 등의 오작동으로 다이아후램 순간적으로 빈번한 작동을 할경우 입니다

또 하나는 솔레노이드밸브가 제대로 닫히지 않아 그때 레벨콘트롤밸브 상부에 있는 물이 약하게 나갈경우

열렸다 닫혔다를 반복할수 있는 조건이 생김니다



긴급으로 방문후 살펴보니

예상대로 다이아후램이 손상되어있는데

저희 대승엔지니어링에서도 이런경우는 처음 봅니다

오랜사용을 하면 대부분 손가락 만하네 볼트조임 옆부분이 손상되는데

이번에는  하부케이싱과 닫히는 부분이 손상이 갔네요

하부케이싱은 별다른 이상을 발견못함

솔레노이드밸브를 분리하고있습니다

솔레노이드밸브가 미세하게 새고있습니다

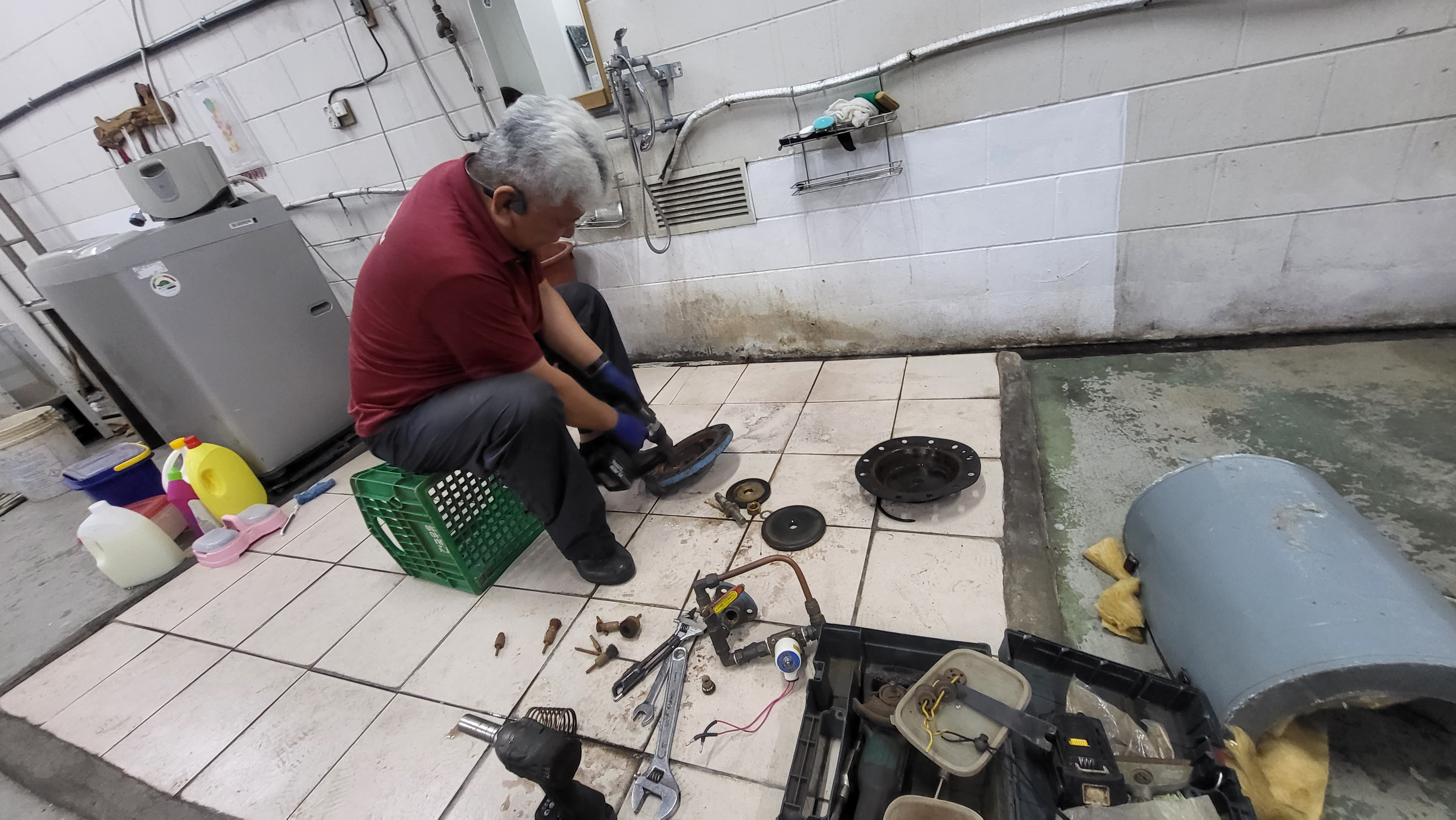

레벨콘트롤밸브 부품을 크리닝중입니다

상부 카바 크리닝중

하부케이싱 점검및 크리닝중

크리닝후 이물질제거를 위해 플러싱 작업중

레벨콘트롤밸브 스탬등 점검및 크리닝중

디스크도 점검및 크리닝

혹시 모를 상부카바 물구멍 점검및 크리닝중

다이아후램 조립

삼양레벨콘트롤밸브에 다이아후램 조립

상부케이싱 조립중

YAW-3 125A 상부배관연결중

솔레노이드밸브 교체중

삼양레벨콘트롤밸브 수리후 시운전 솔레노이드밸브에 전원을 인가하니 물이 시원하게 저수조에 나오고있습니다

솔레노이드밸브에 전원을 차단하자 물이 멈추고있습니다

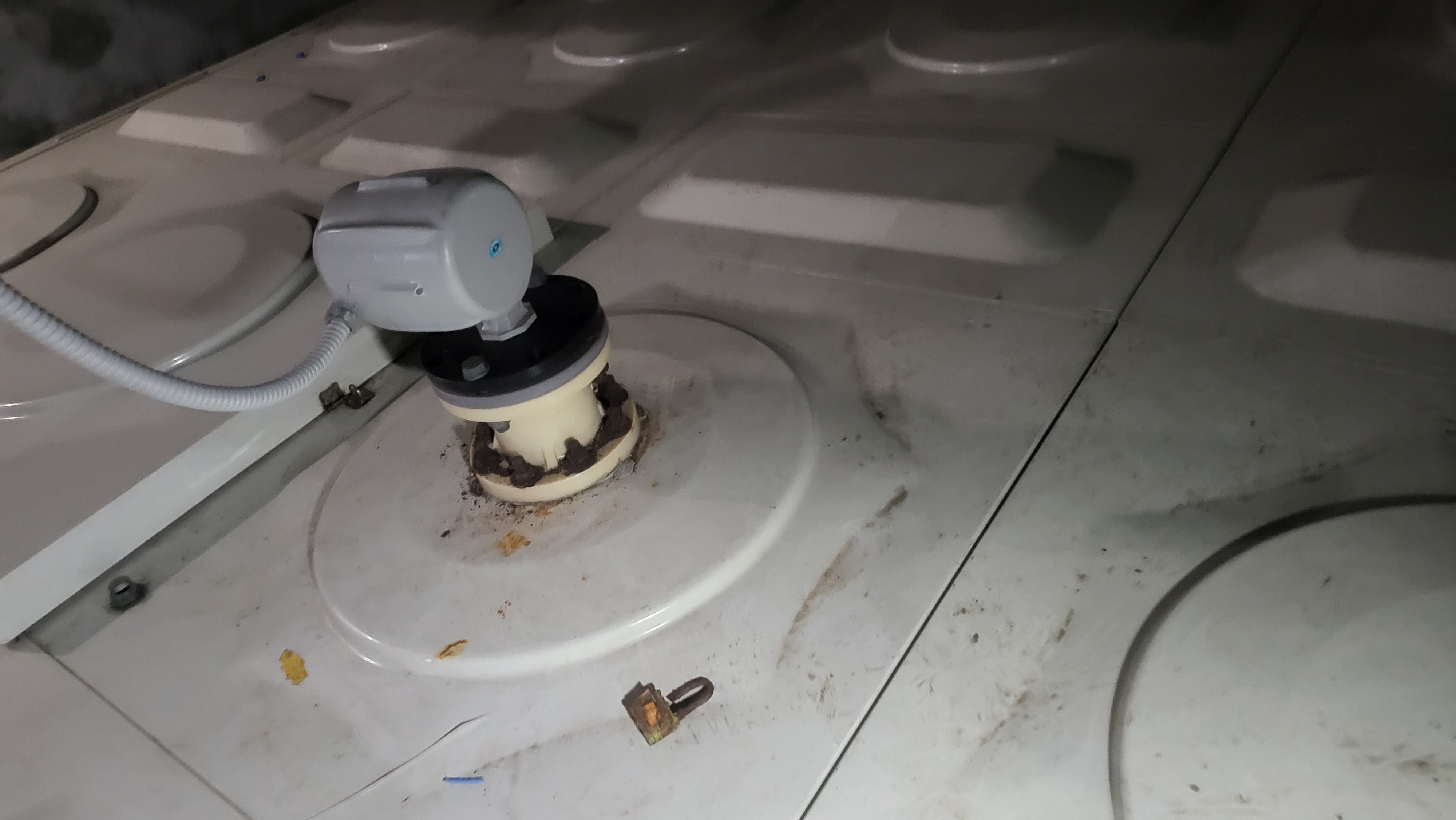

저수조 상부에 레벨센서

저수조 레벨콘트롤러를 체크해보니

아래 동영상처럼 알람이 많이 발생해서 라인에러가 발생하고 있습니다

이럴때 화살표 상하 두개를 동시에 5초 이상누루고있으면

레벨콘트롤러가 스스로 리셋기능이 됩니다
