저수조 레벨센서 SG-980S 제작후 교체작업

경기도 부천에 있는 모 수영장 건물입니다

꽤 규모가 있으며 이름만 대면 바로 거기 하고 알수있는 대형 건물입니다

아래 동영상과 함께  저수조 레벨센서에 대한 문의 입니다

동영상을 보시면 레벨콘트롤에서  숫자 %  L-Er (라인에러)가 번가라 표시됩니다

이 부분에 대해서 화살표 △ ▽를 동시에 같이 눌러  레벨콘트롤러를 리셋방법을 알려드렸는데

아래 동영상 처럼  리셋을 했지만 한쪽 레벨센서가 정상 작동을 하지 않아

저희 대승엔지니어링에 교체요청이 들어왔습니다







저수조 상부에 있는 레벨센서 SG-980S 수덕레벨 기어식레벨센서입니다

어떻게 제작했는지 명판이 없네요

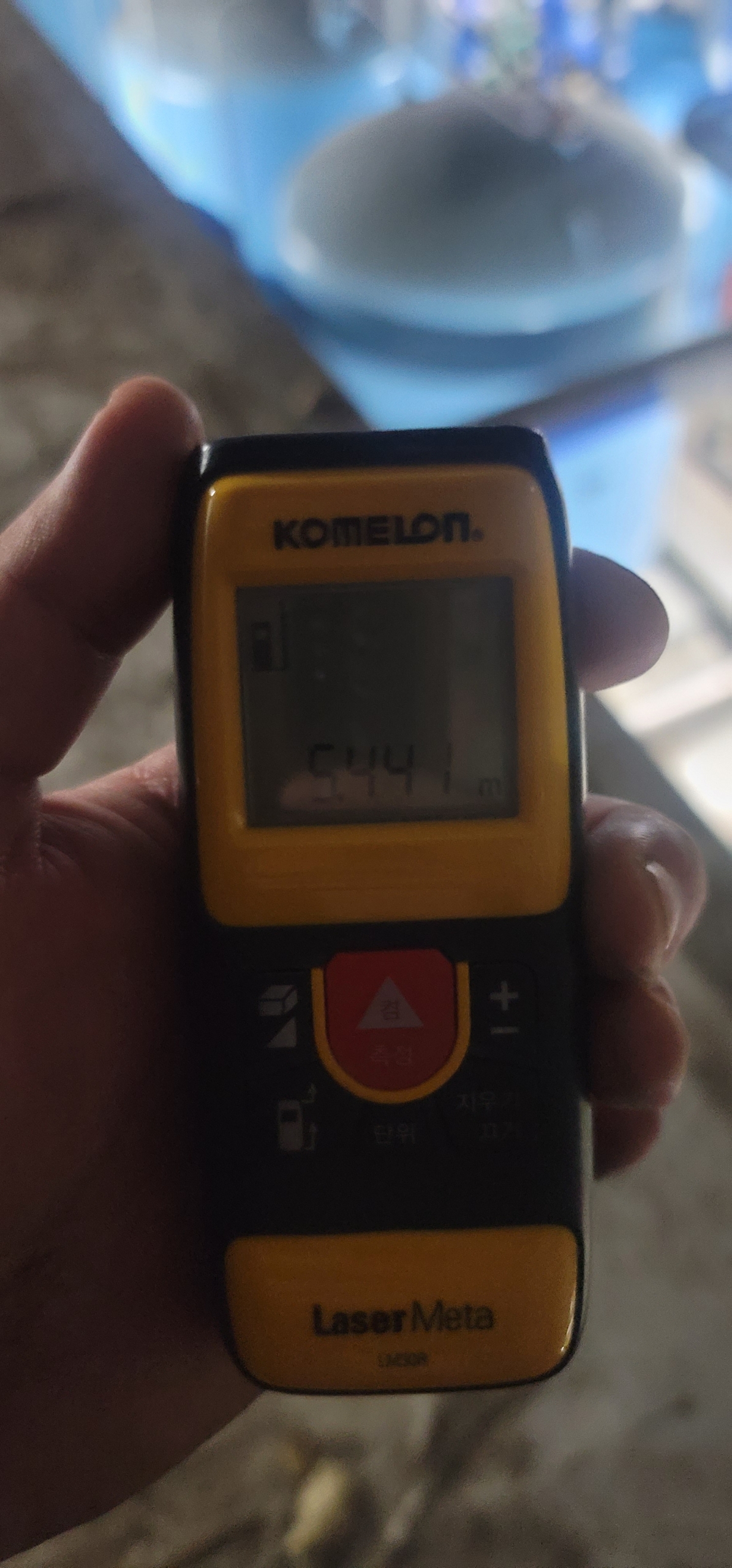

SG-980S  후렌지 접합면에서 아래 저수조 바닥까지 높이를 찍어서 보내달라고 하였습니다

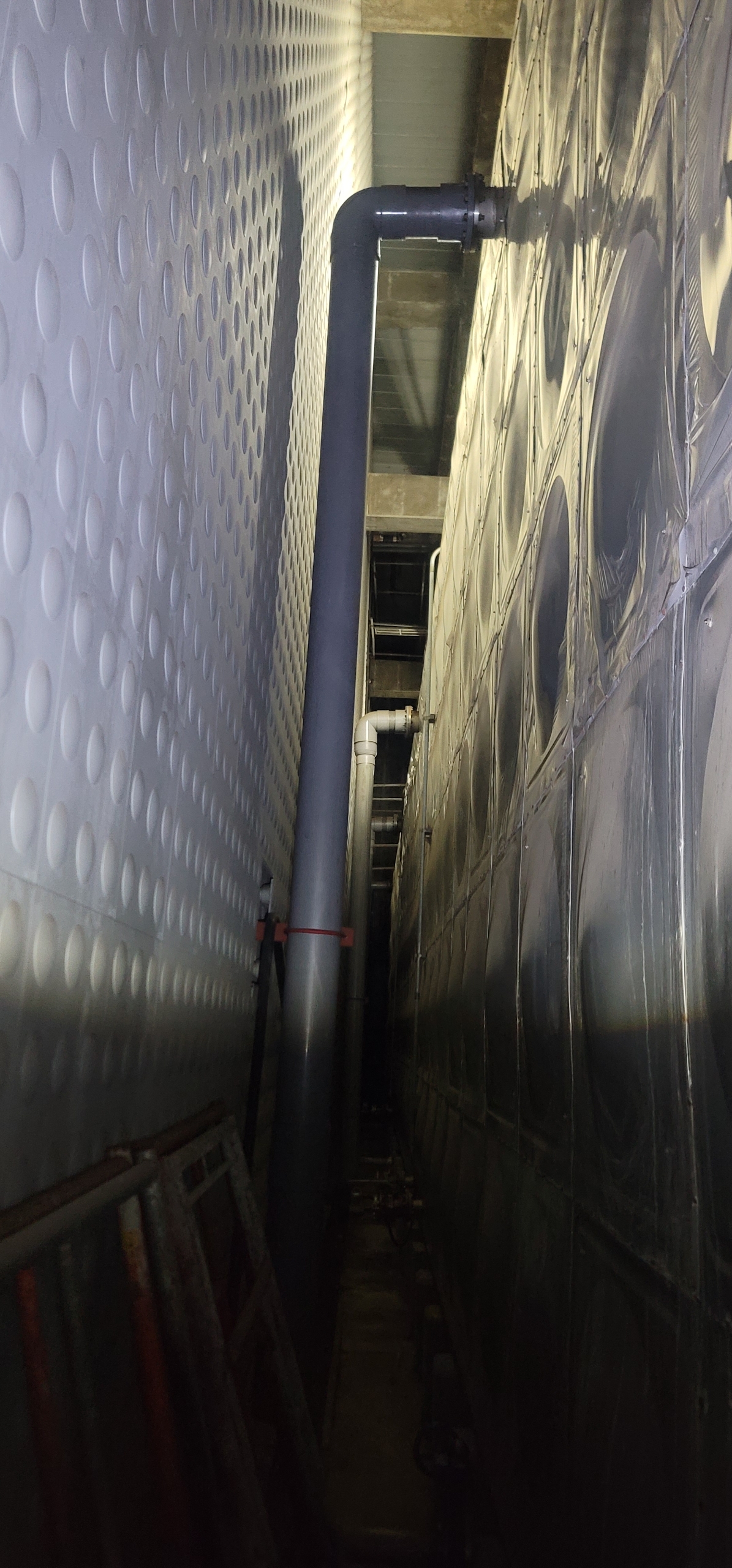

저수조 높이 입니다

약 5400정도 된다고 합니다

여기서 또하나 중요한 부분은 불감대란 부분입니다

레벨센서 후렌지 면부터 오버플로우관 바로 아래를 감지하지 않는 불감대 부분을 설정해줘야

오버플로우 되기 전이 100%를 나타낼수있습니다

다시말해서 불감대 부분이 없으면 레벨센서의 후렌지면이 100%이며

결국 레벨콘트롤러에 100% 표시 안되어도 저수조 물이 오버플러우 될수있는 상태가 발생할수도 있습니다

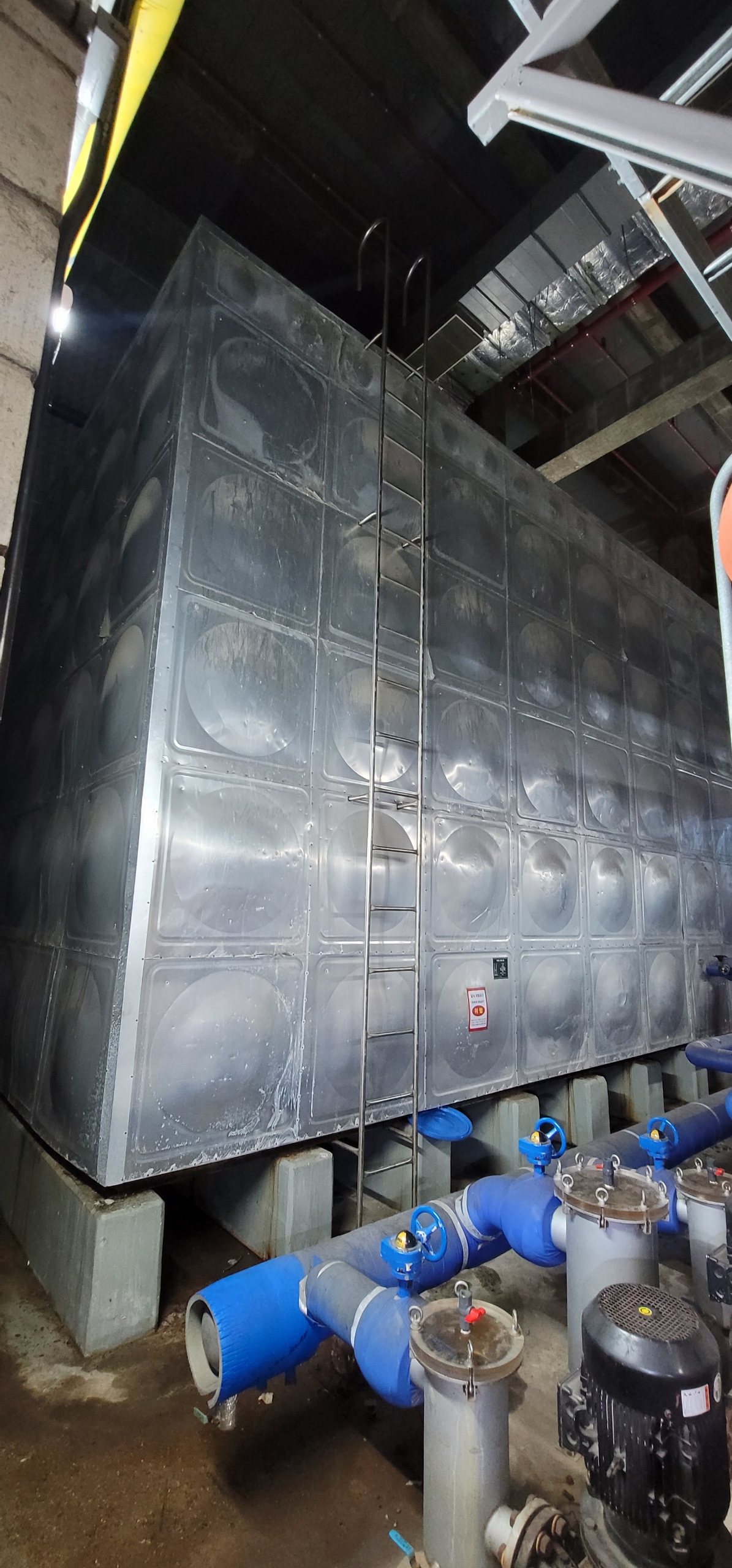

물탱크 높이는 대략적으로 5미터 50정도 되보입니다

보내온 위 자료를 보고

급수펌프 에 공급되는 높이도 있기에

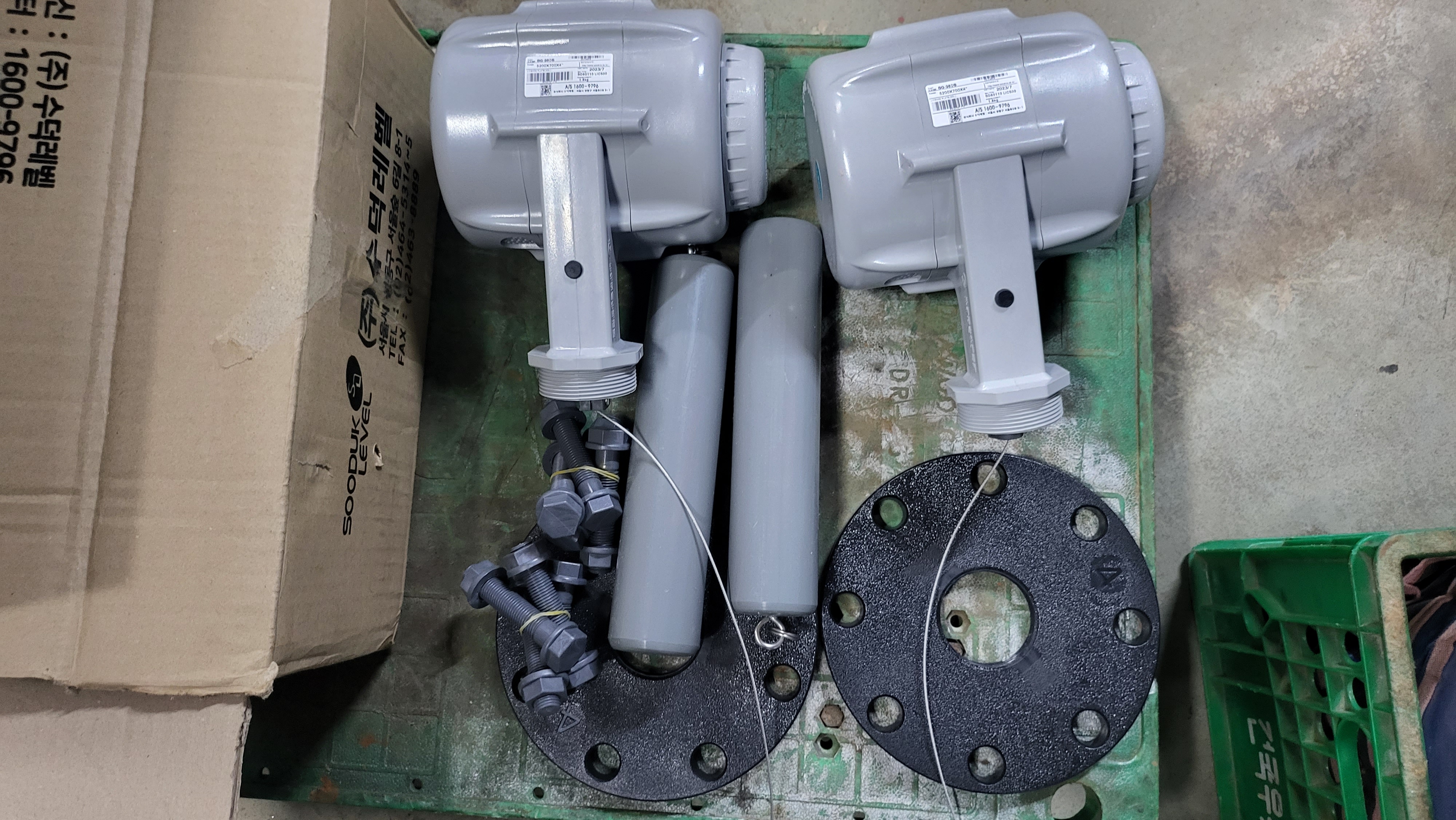

총 레벨센서 길이를 5200으로 불감대 길이는 700으로제작했습니다

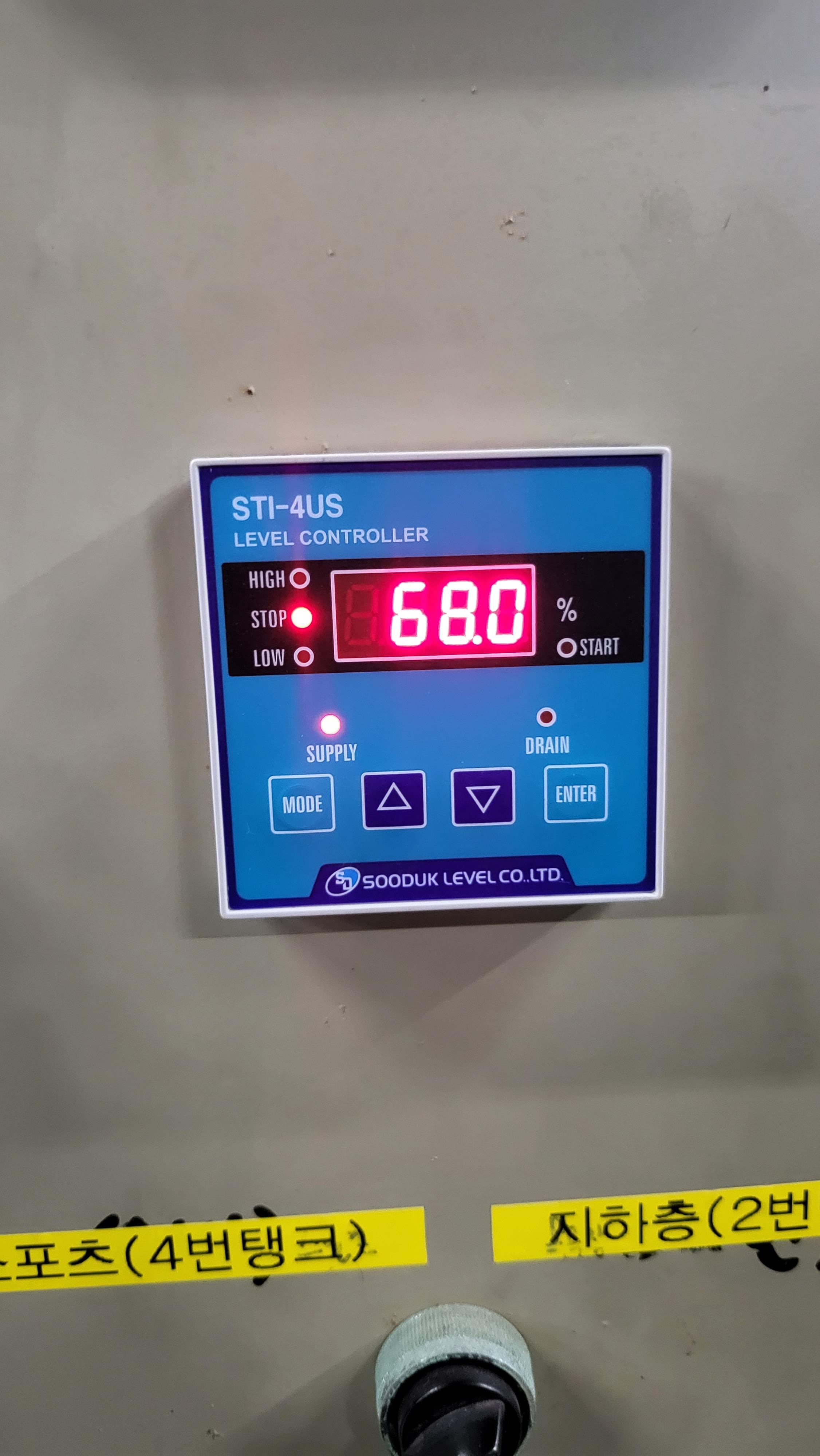

작업전 레벨콘트롤러 확인

저수조 높이가 각각 건물 마다 틀리기때문에 저수조 높이에 따른 제작을 해야 정확합니다

기존 레벨센서

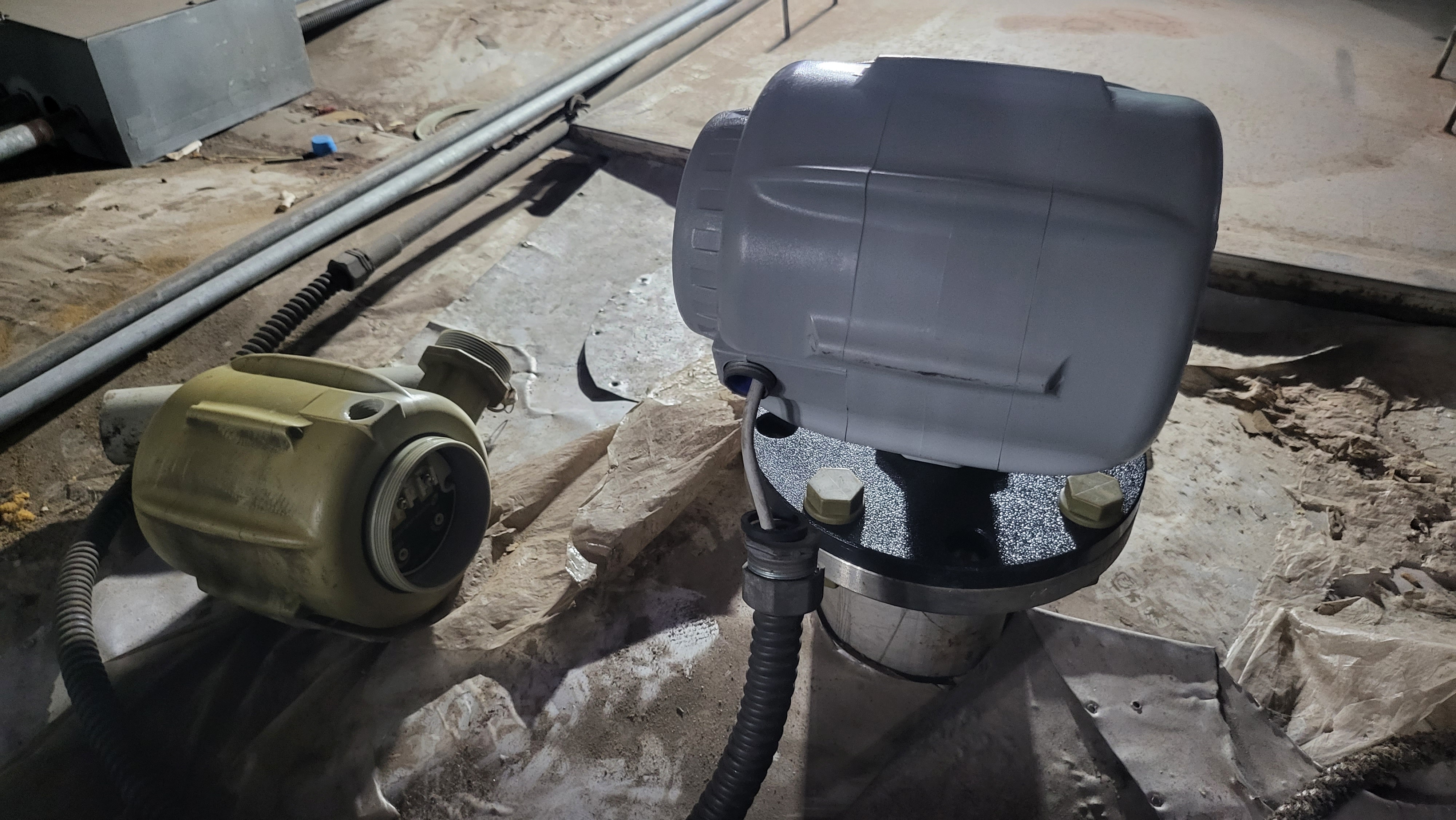

교체후

기존 레벨센서 분리후

교체 완료

그리 어렵지 않은작업이라

출장비가 비싸

제품만 제작후 택배 발송도 많이 하고 있습니다

기술지원은 전화로 영상통화등으로 충분히 할수있습니다
