고가수조 레벨센서 (전극봉타입)레벨콘트롤러교체 투라인레벨

대승엔지니어링 2023. 6. 7. 18:22

경기도 평촌에 모 건물입니다

고가수조 방식으로

점검결과 오작동은 없지만

오랜사용으로 인하여 노후아로 교체작업을 진행하였습니다



먼저 전극봉방식 레벨센서와 레벨콘트롤 교체전

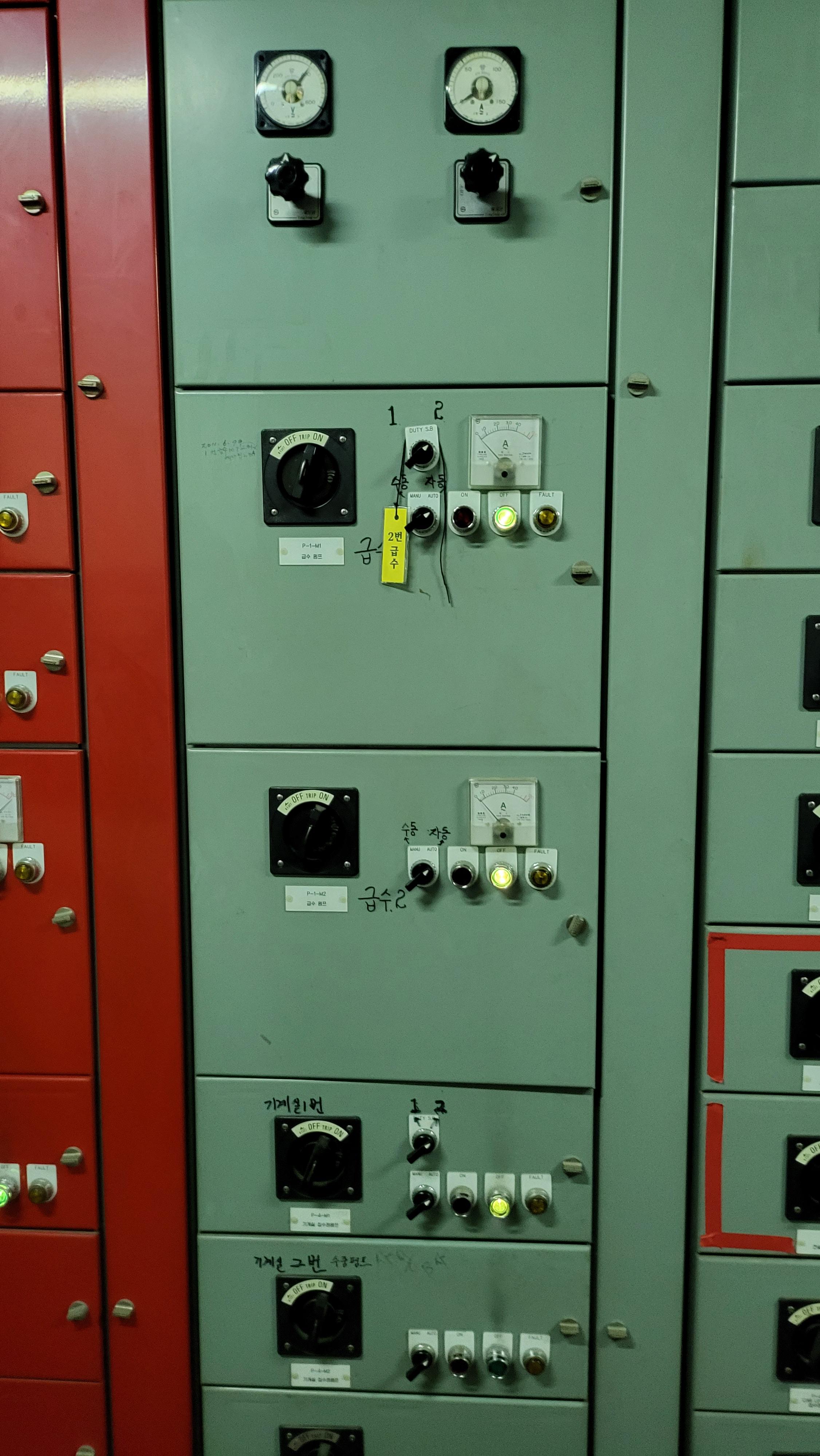

급수펌프를 수동및 전원을 차단합니다

구형 2L-5P2W 투라인레벨 전극봉방식 플로트레스 레벨콘트롤러 입니다

물을 전극봉교체 작업시 단수가 되지 않게 충분히 고가수조에 올려주고 작업을 진행합니다

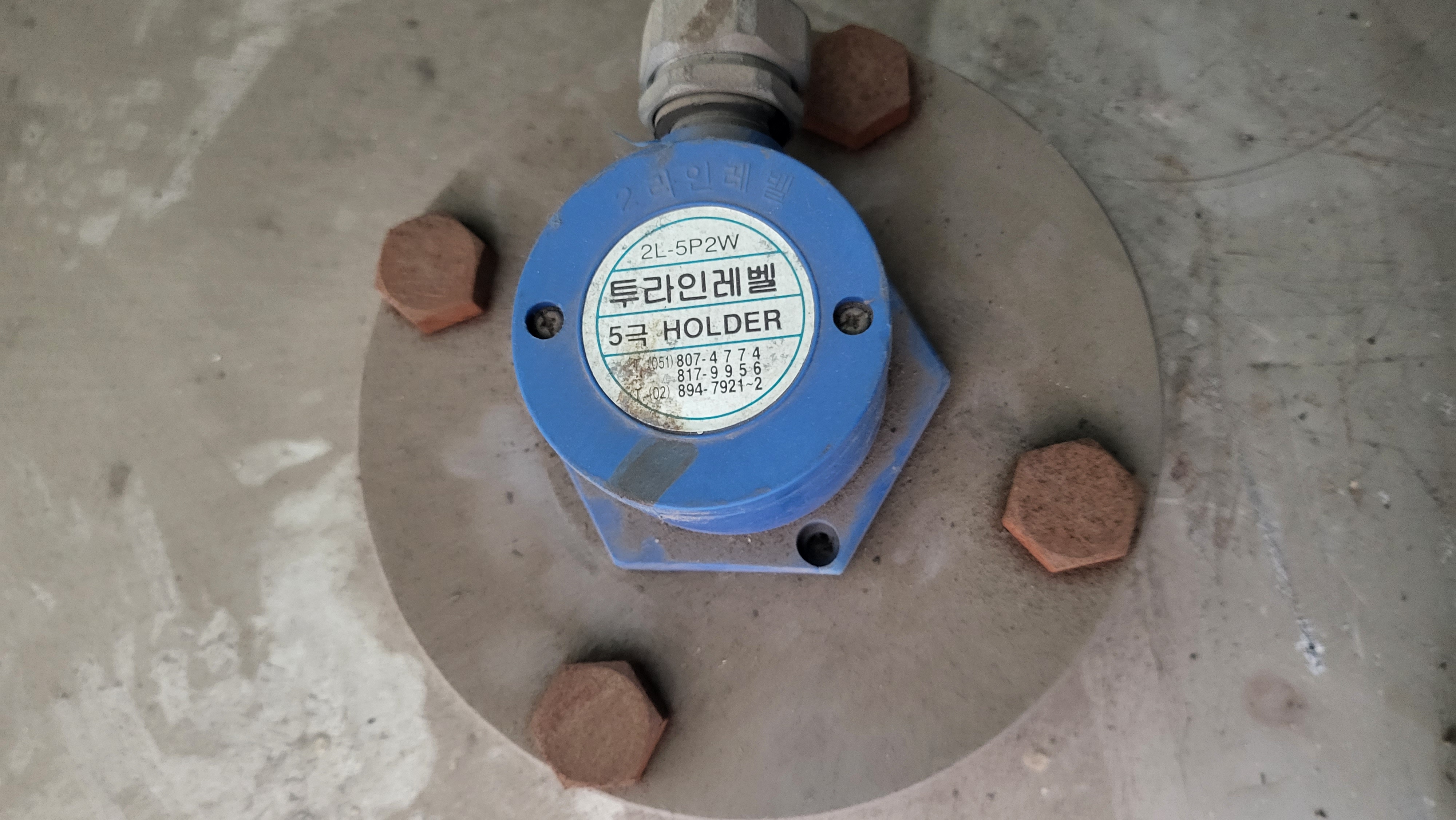

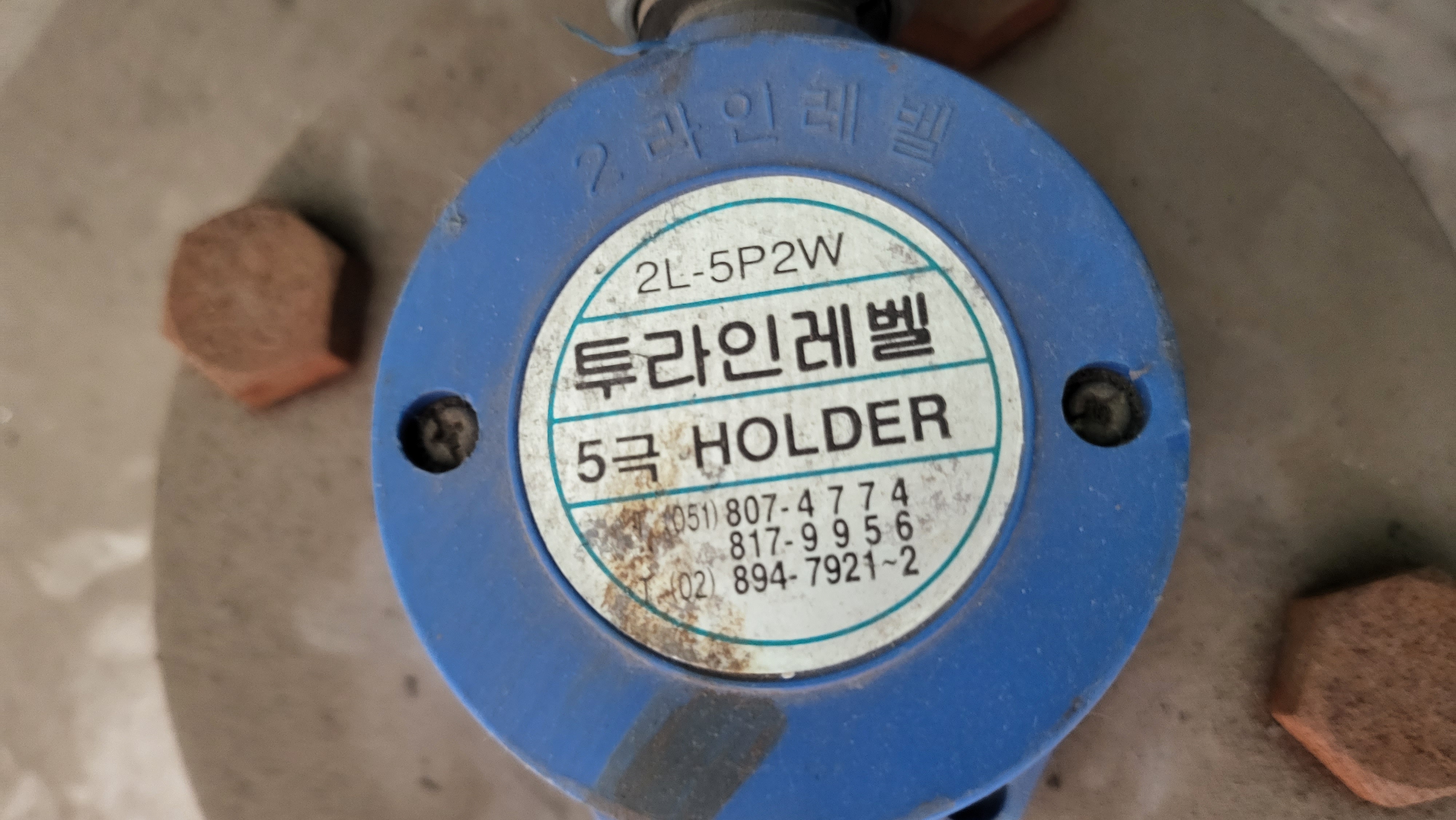

전극봉방식 투라인레벨 2L-2P2W홀더입니다

5극 전극봉사용하며 두선으로 서로 콘트롤러와 통신을 합니다

5극은 E1 하이알람 E2 정지 E3펌프스타트 E4 로우알람 E5 접지

이렇게 구성합니다 E1이 가장짧은 전극봉입니다

고가수조 물탱크와 2인치 후렌지로 결합되어있습니다

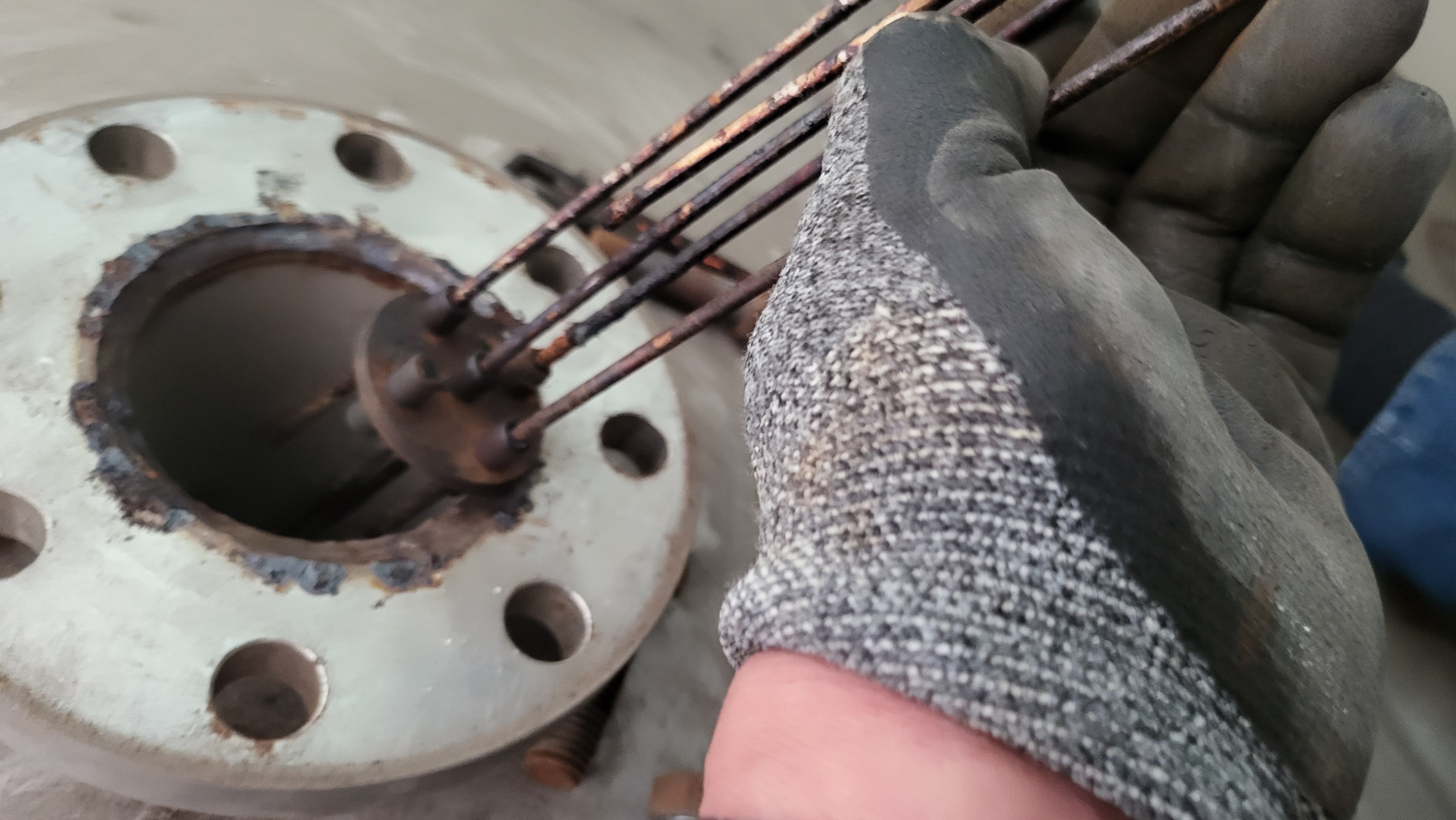

점검결과 상당히 부식과 이물질이 껴있습니다

언제 오작동할지 모르는 상태입니다

고가수조 급수라인 높이를 체크합니다

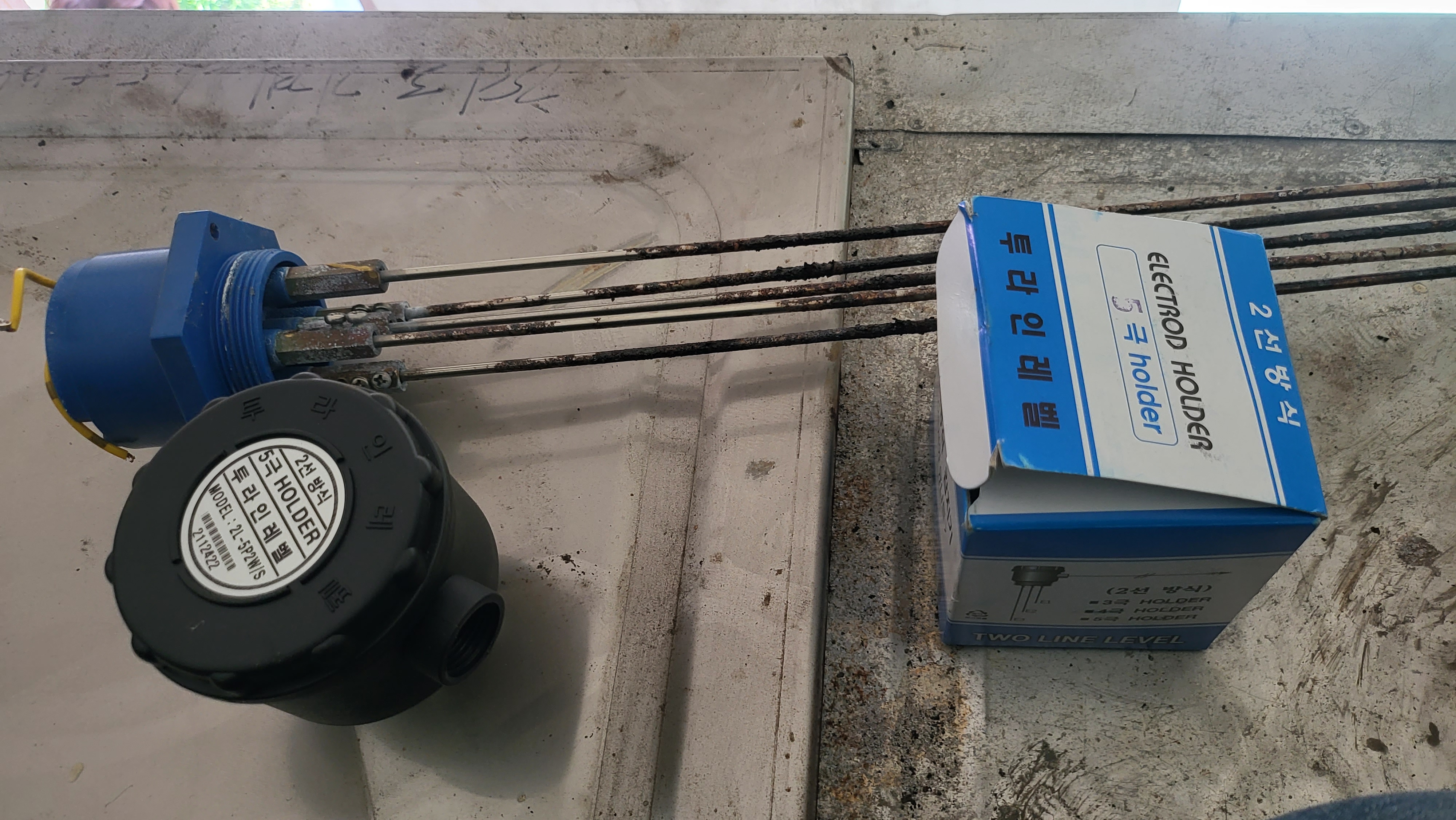

부식이 심한 전극봉과 홀더를 분리 해냄니다

교체할 신형 5극 홀더 2선방식

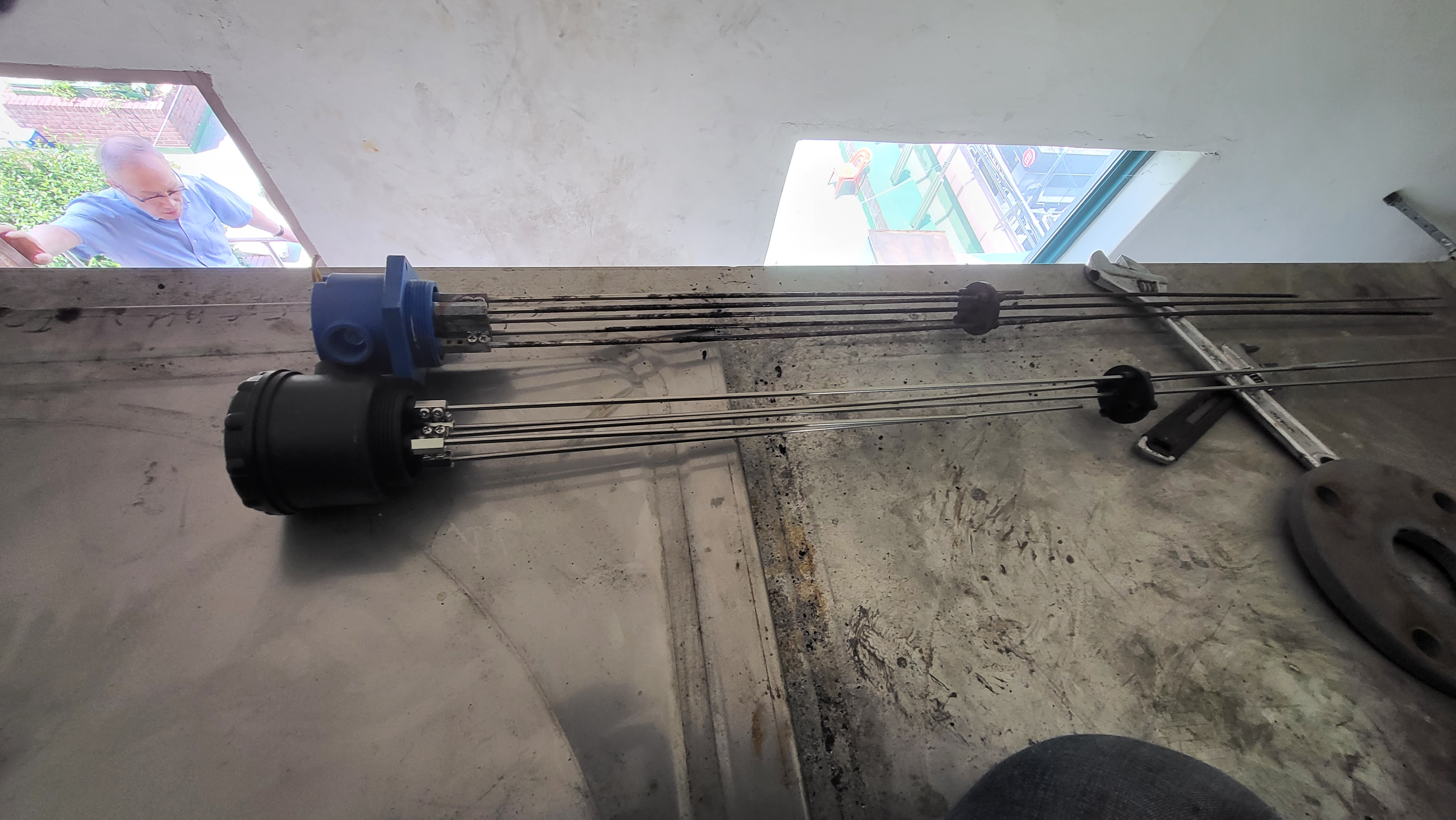

기존 전극봉에 높이에 따라 전극봉을 재단하여 길이를 맞춰줍니다

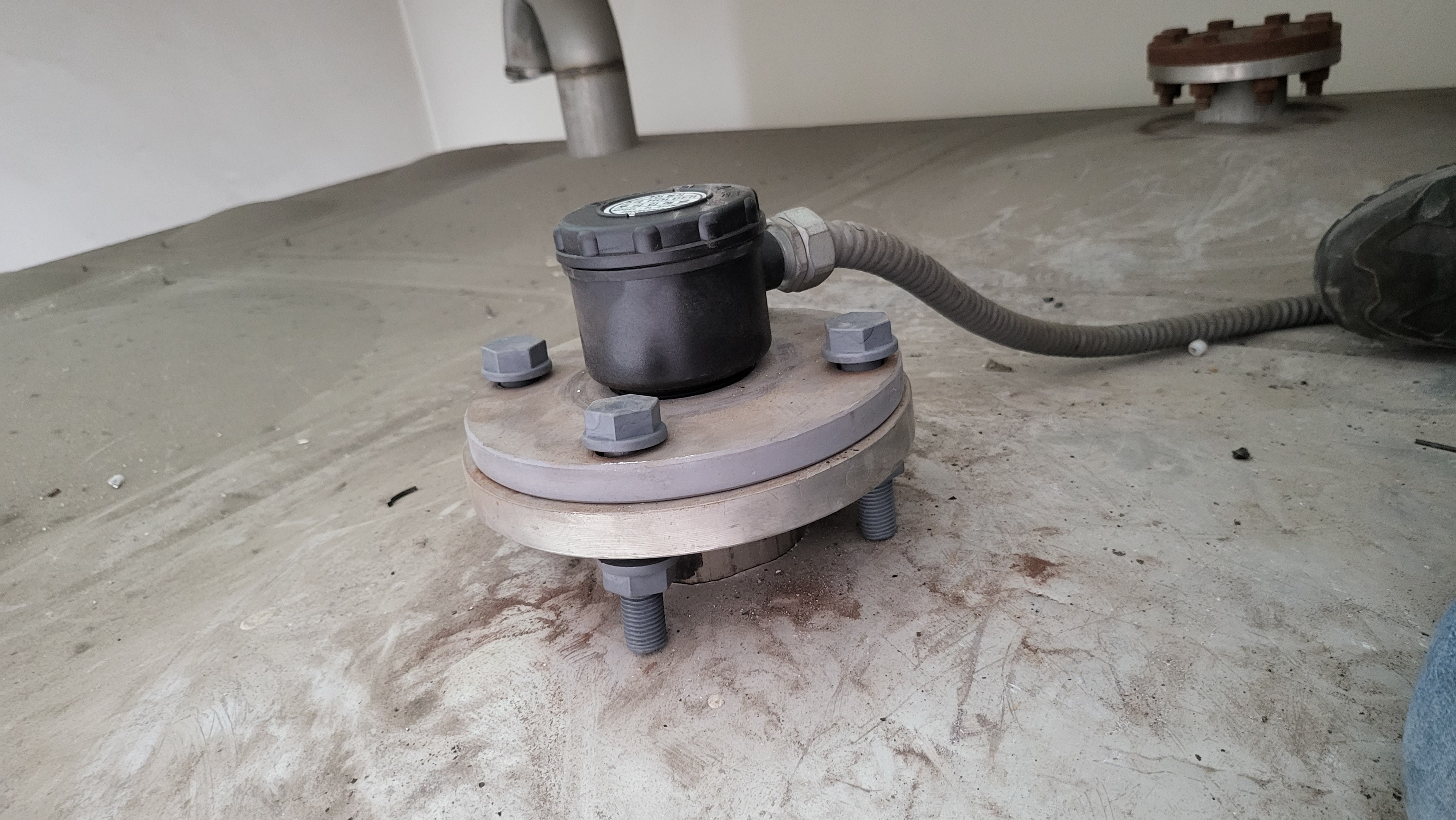

2L-5P2W/S 투라인레벨 고가수조 5극 전극봉 교체

교체후 물탱크 내부 모습입니다

전극봉이 혹시 벽면이나 다른곳에 닿아 오작동 하지안나 점검합니다

2L-5P2W   5극 전극봉방식 플로트레스 레벨콘트롤입니다

위 사진에 있는 전극봉에 신호를 받아 고가수조 급수펌프에 신호을 주어 고가수조에 물이 없으면 자동으로 급수가 되는 제어장치입니다

전원체크

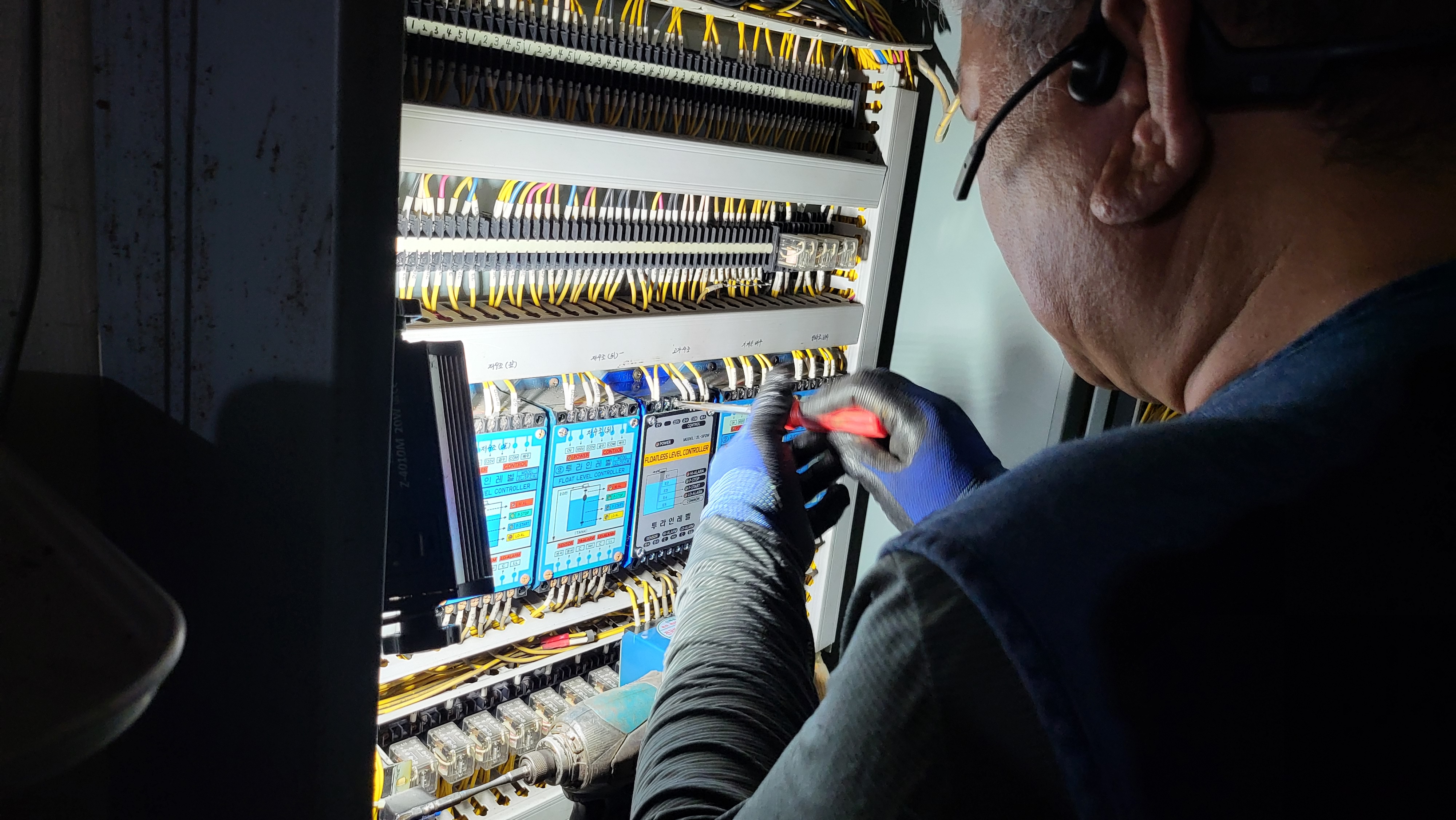

결선을 확인합니다

신형 플로트레스 레벨센서 콘트롤러로 교체 합니다 투라인레벨

항상 손으로 다시한번 꼼꼼히 제대로 조여 졌는지 체크 합니다

전동보다 손으로 입니다

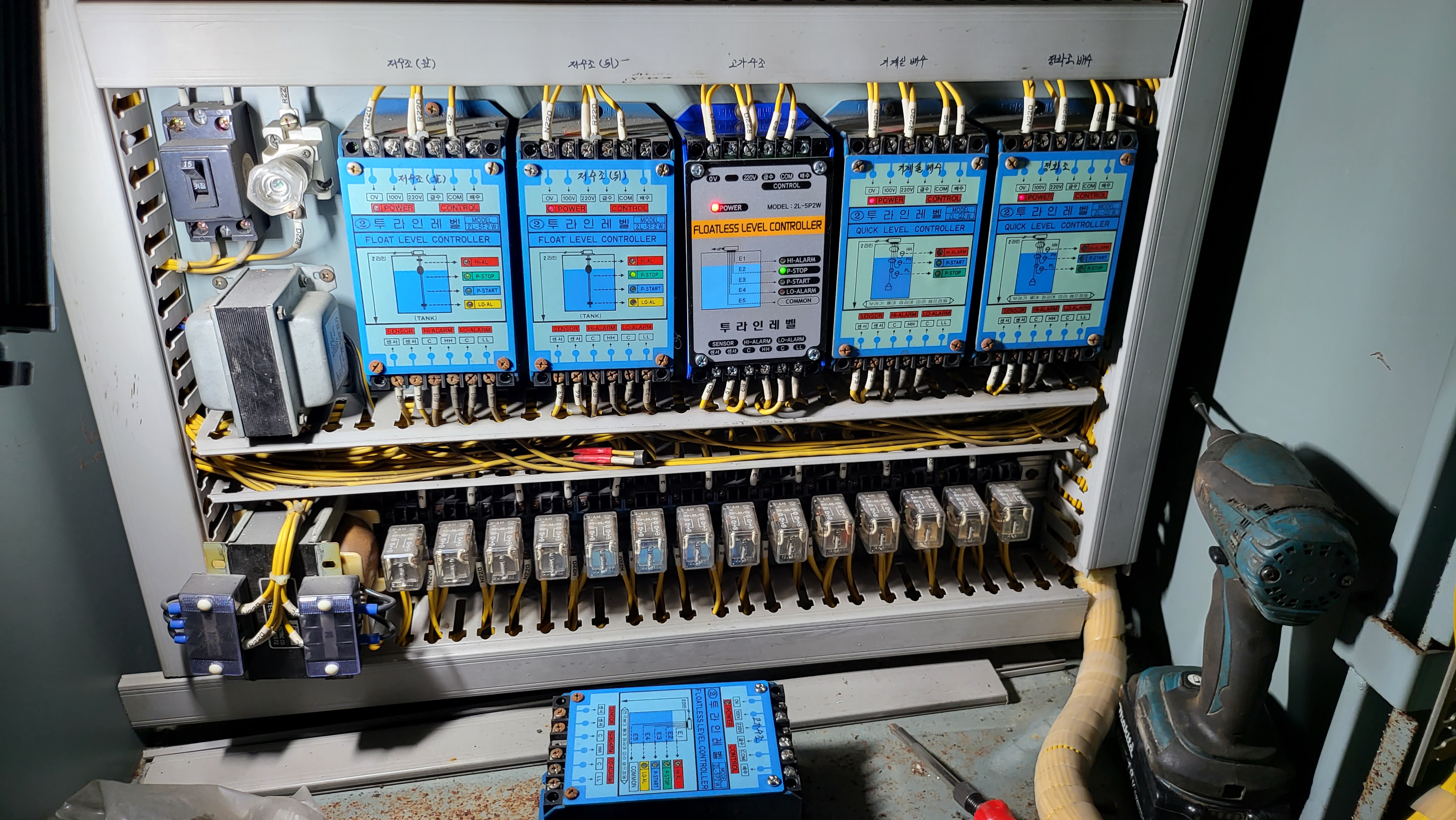

교체 완료 구형 플로트레스 레벨콘트로러는 램프가 여러게 들어와 헷갈렸는데 신형경우 하나만 램프가 들어와 바로 확인이 가능합니다
