SDP-12 65A 신우차압조절밸브 누수로인하여 신형 SDP-B12 65A로 교체

신우차압조절밸브 누수로 인하여 SDP-12  65A에서 신형 SDP-B12 65A로 교체 작업을 진행하였습니다



차압조절밸브의 기능

공급관과 환수관 사이에 설치하여  공급관과 환수관 사이의 차압이  차찹밸브의 설정차압 이상이 되면

바이패스 시켜 공급관과 환수관 사이의 차압을 설정차압이하로 유지 시키는 기능입니다



차압조절밸브의 적용효과

차압을 설정차압 이하로 유지하여 시스템을 안정적으로 유지

부하가 변동해도 난방 순환펌프는 일정한 유량이 흘러 안정적인 운전 확보

불필요한 유량을 도피시킴으로 열량손실을 줄일수있음

세대내 소음문제 해결에 도움을 줌



SDP-12  65A

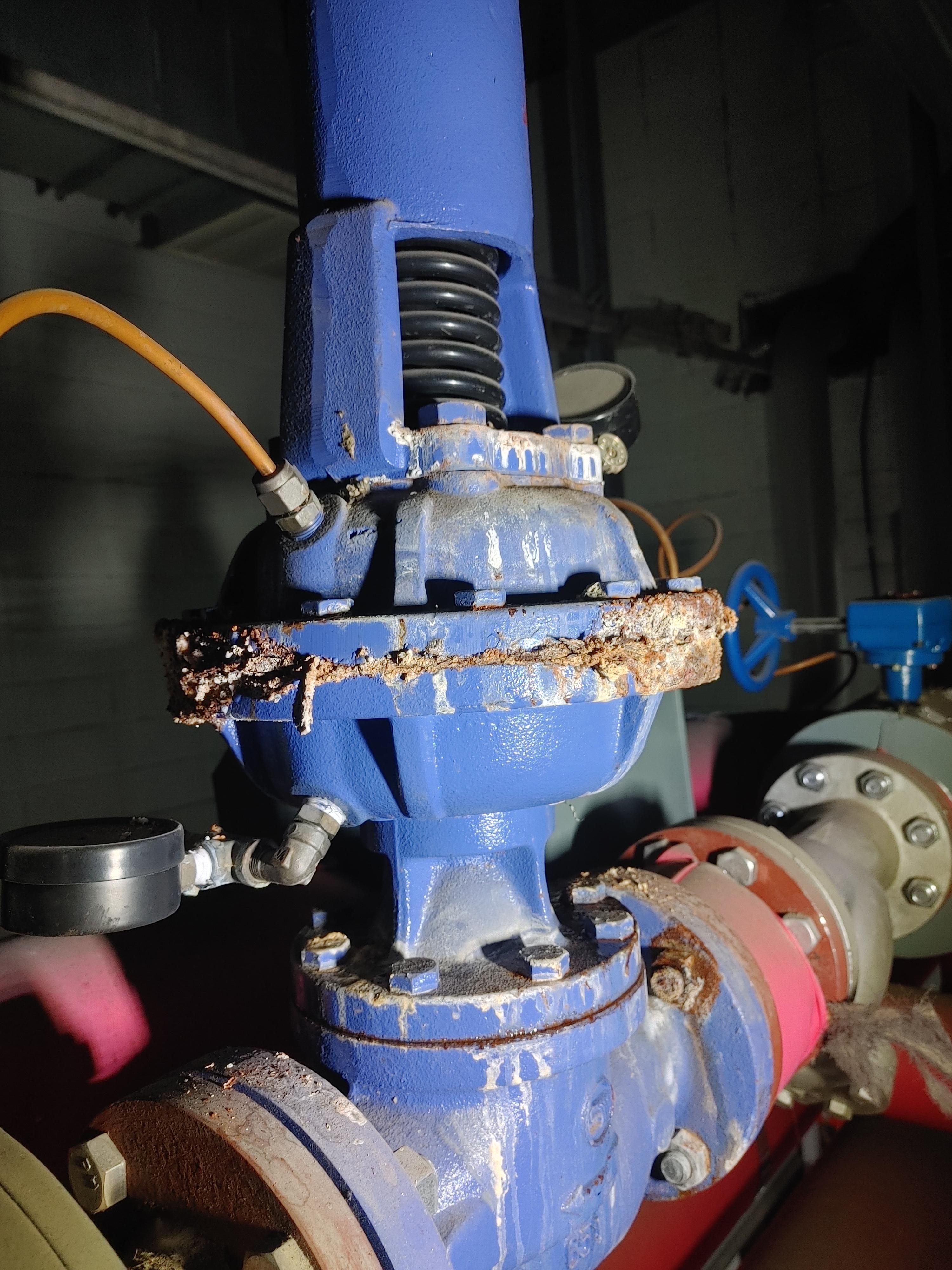

신우차압조절밸브 오랜사용으로 인하여 누수발생

신우공업주식회사 차압조절밸브 SDP-12  65A 모델명판

다이아후램 부분에 누수가 약간씩 있습니다

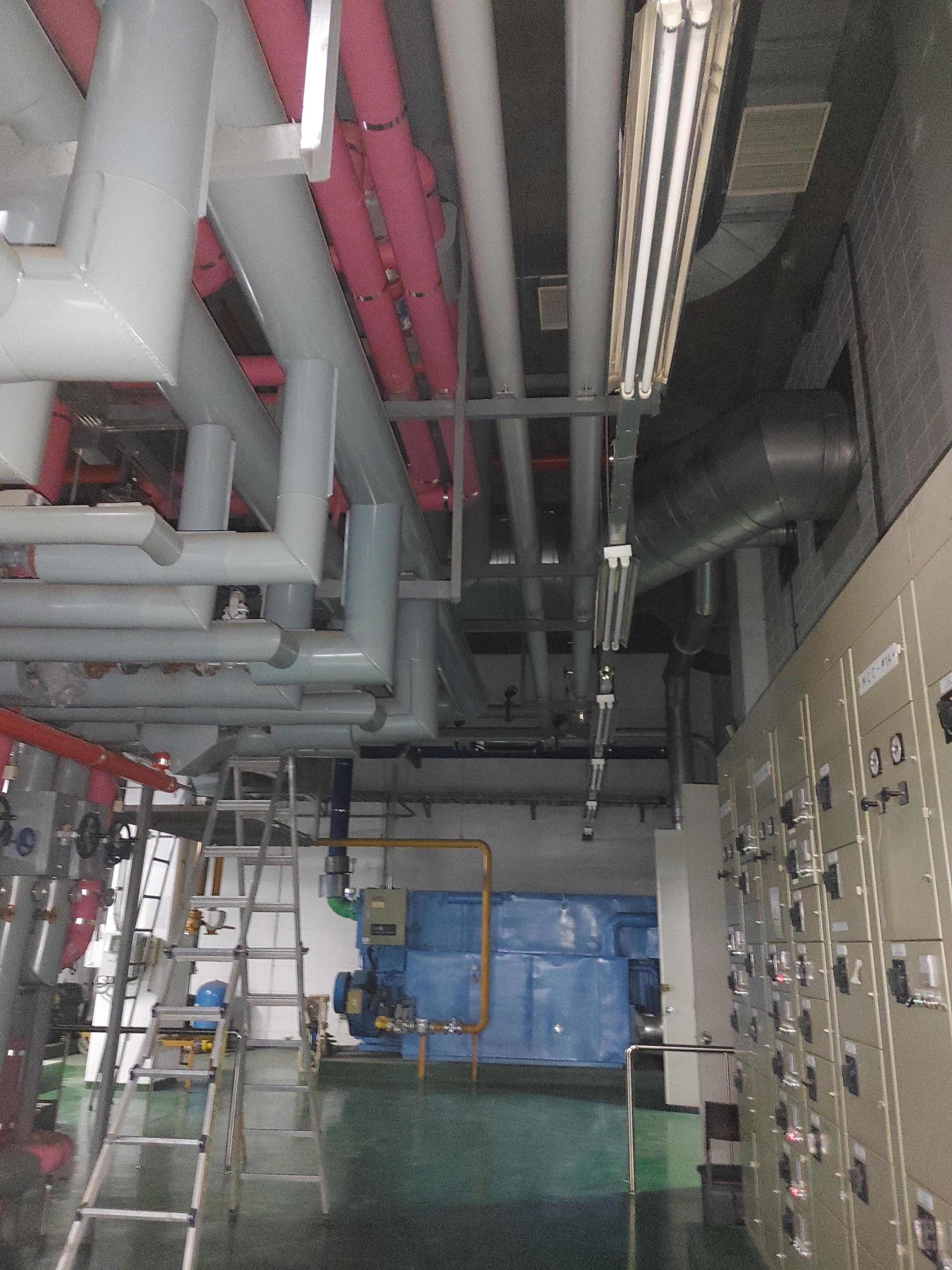

차압조절밸브가 설치된 기계실 상부 배관위 6미터 정도 위에 설치되어 있습니다

면간길이 SDP-12 65A  276mm 입니다

칫수 확인필요

차압조절밸브 구경은 이렇게 밸브 하부 케이싱에 각인되어있음

상부 구동부 모습입니다

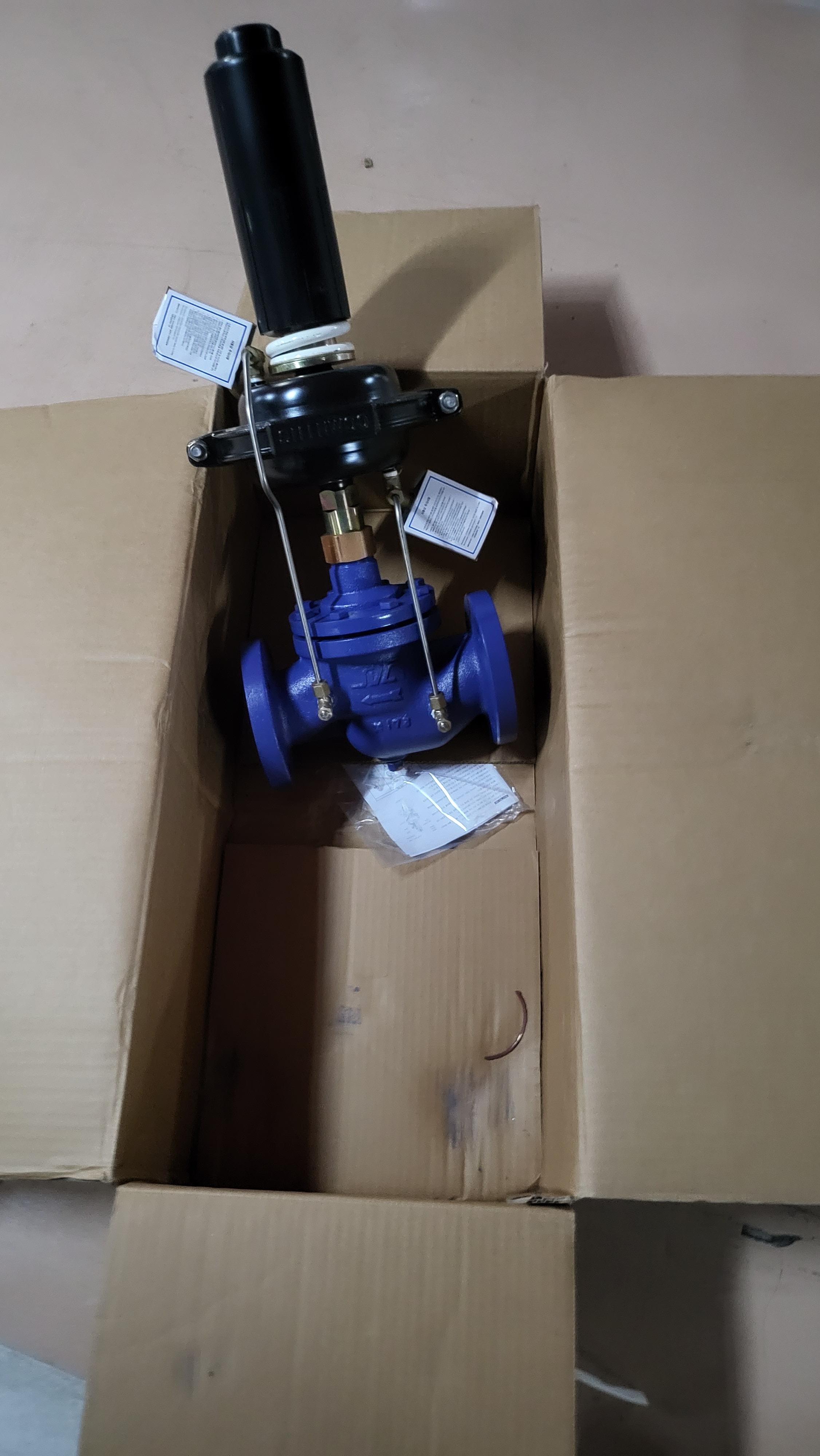

교체 할 신형 SDP-B12 65A

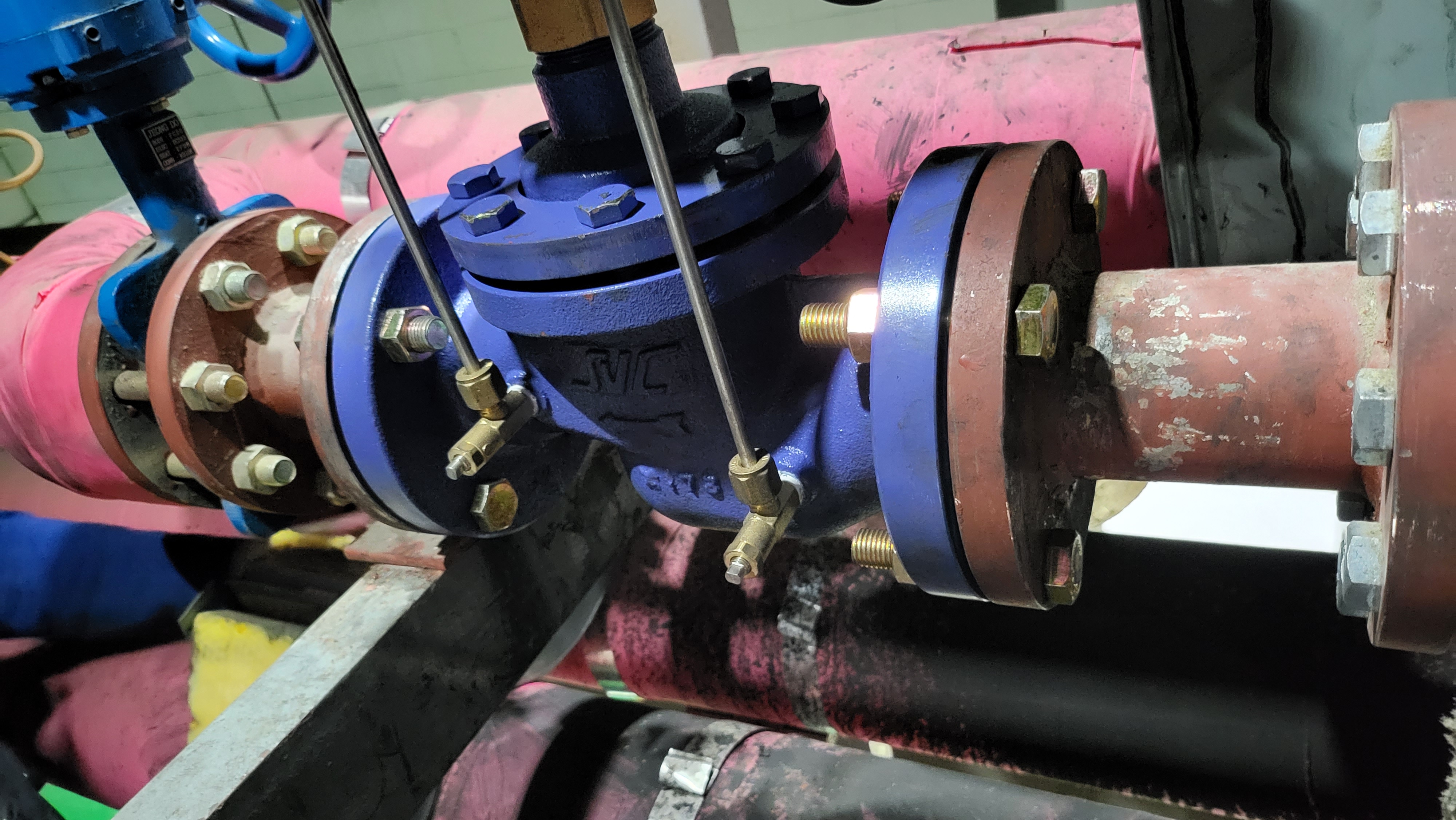

기존 동관 타입에서 일체형으로 밸브 하부케이싱에 바로 1차측과 2차측에 스탠배관을 구동부 다이아후램 상부와 하부에 연결됨

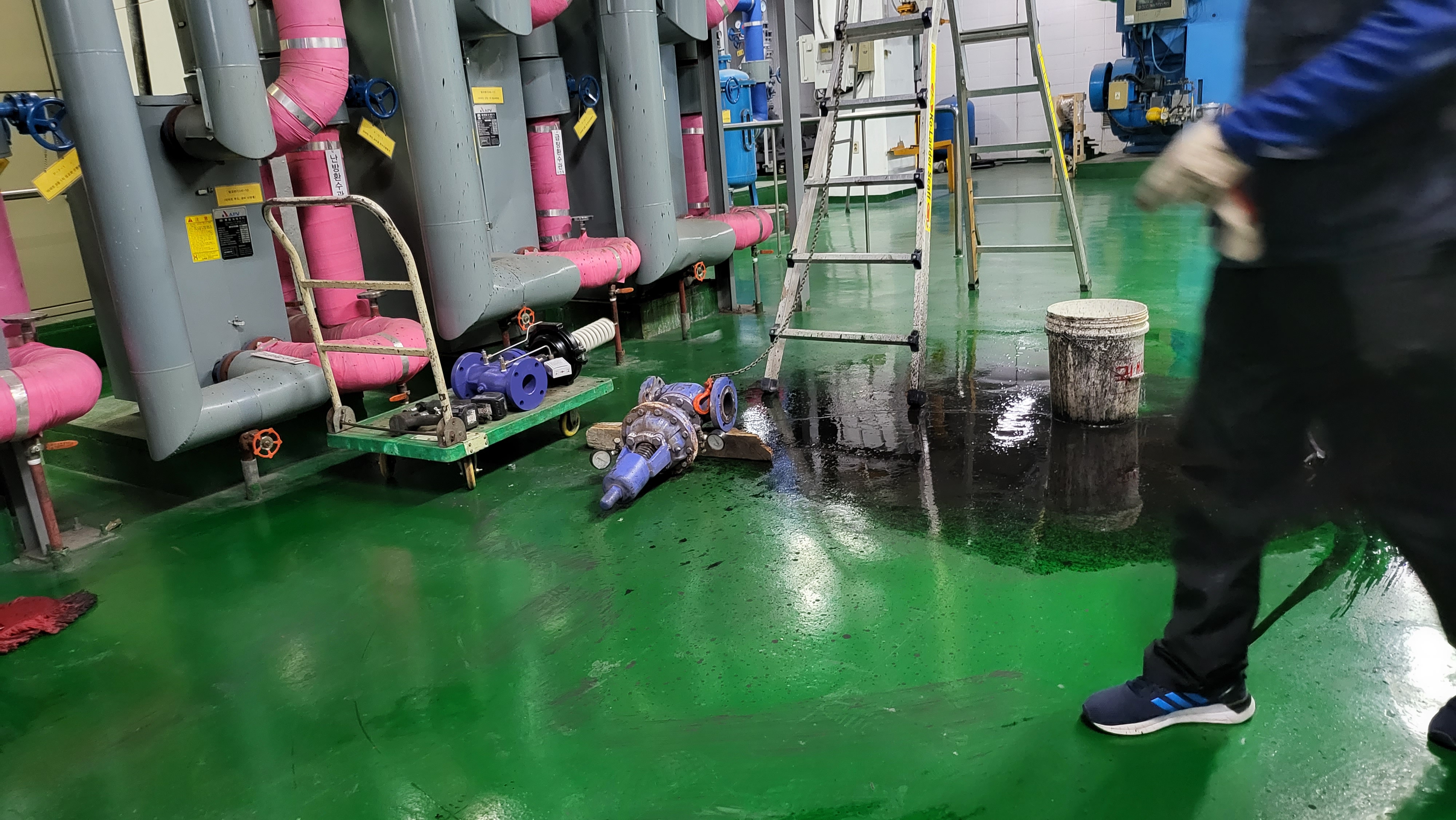

기존밸브 분리후  신형밸브로 교체 준비

구형과 신형 비교샷

기존 차압밸브 분리후 부식된 후렌지 크리닝중

후렌지 부식제거후 플러싱작업

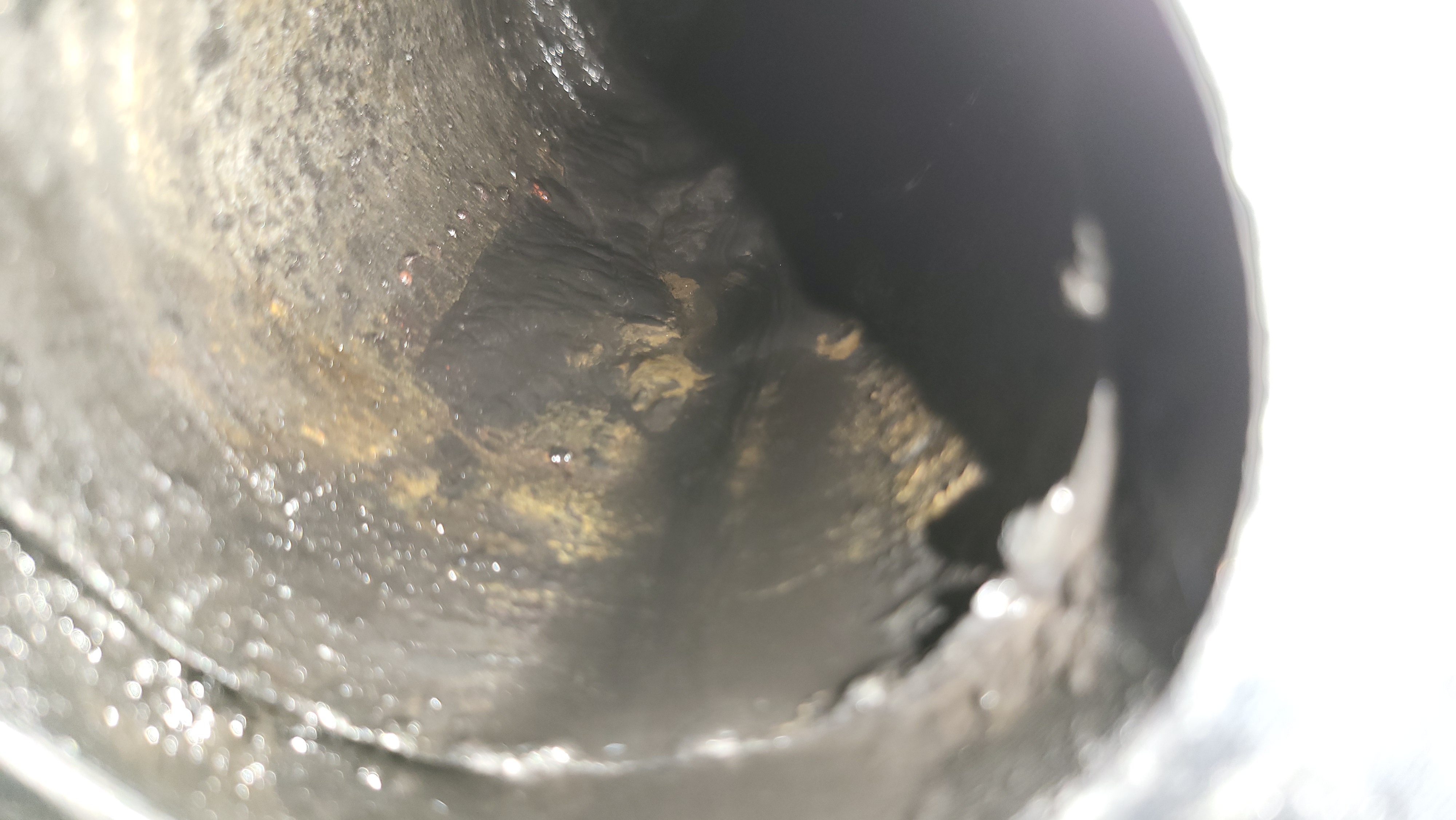

스트레이너쪽 내부 (공급쪽)

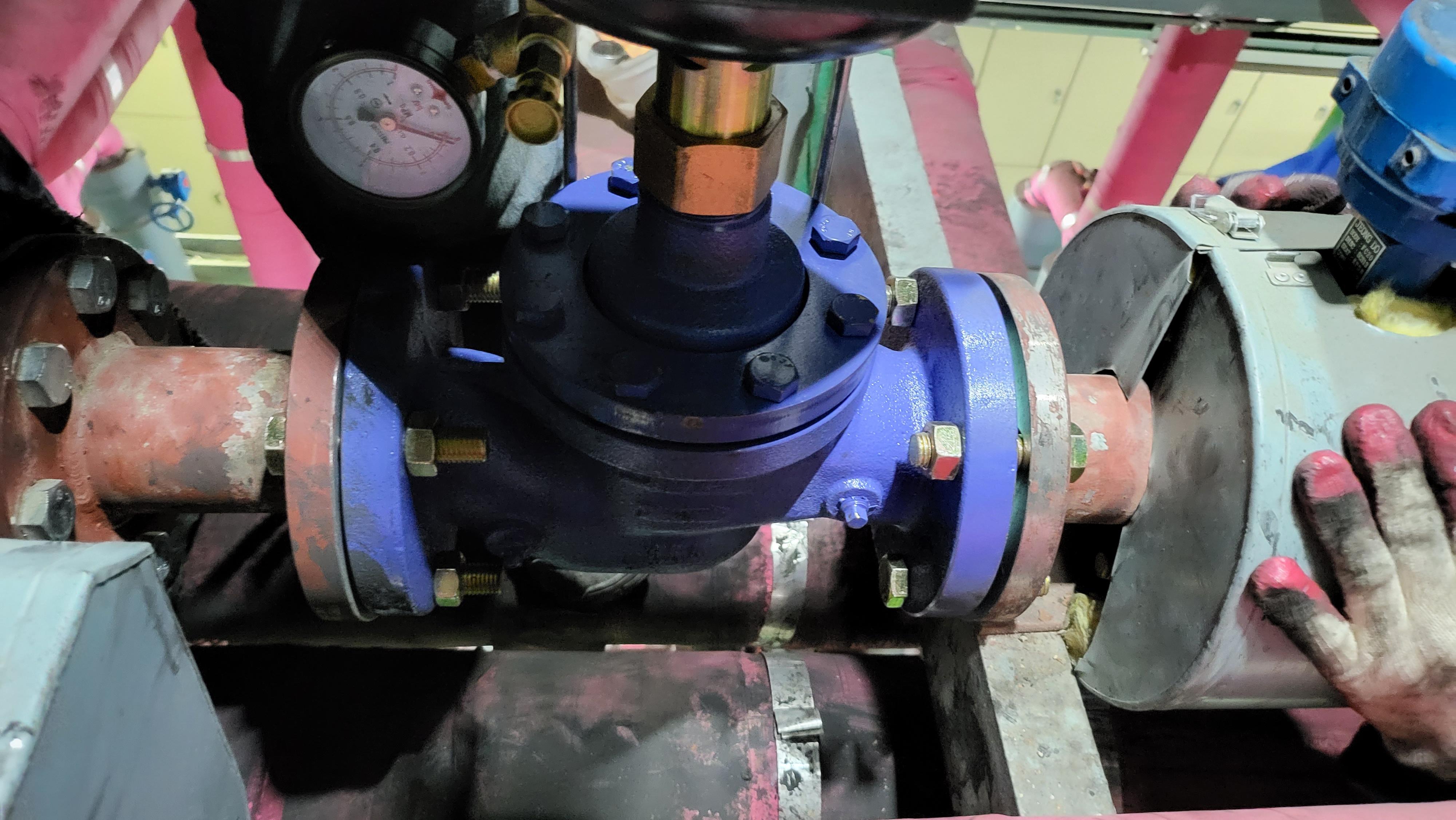

신형 차압조절밸브 SDP-B12 65A부착

차단밸브를 열고 에어빼기중

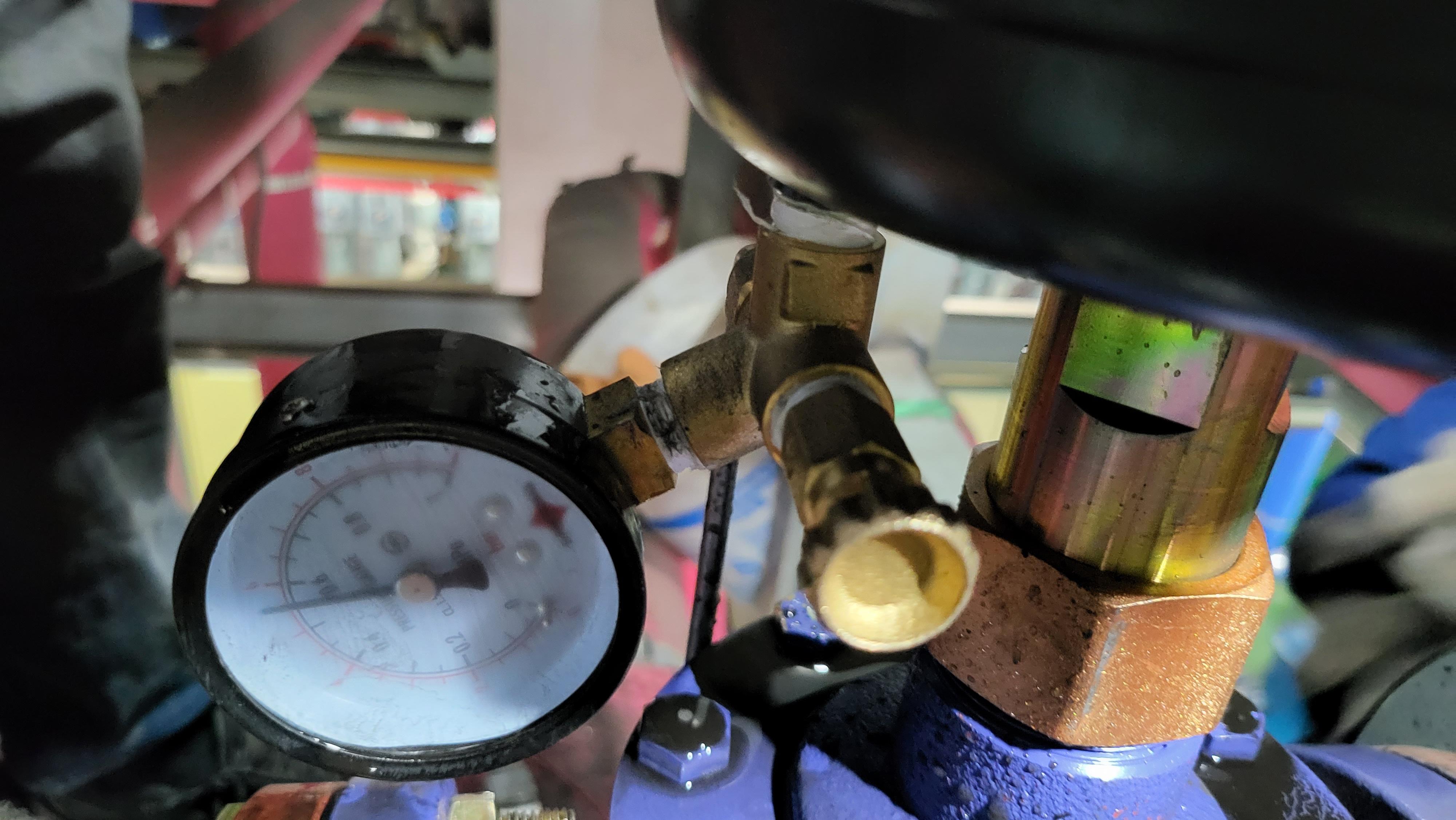

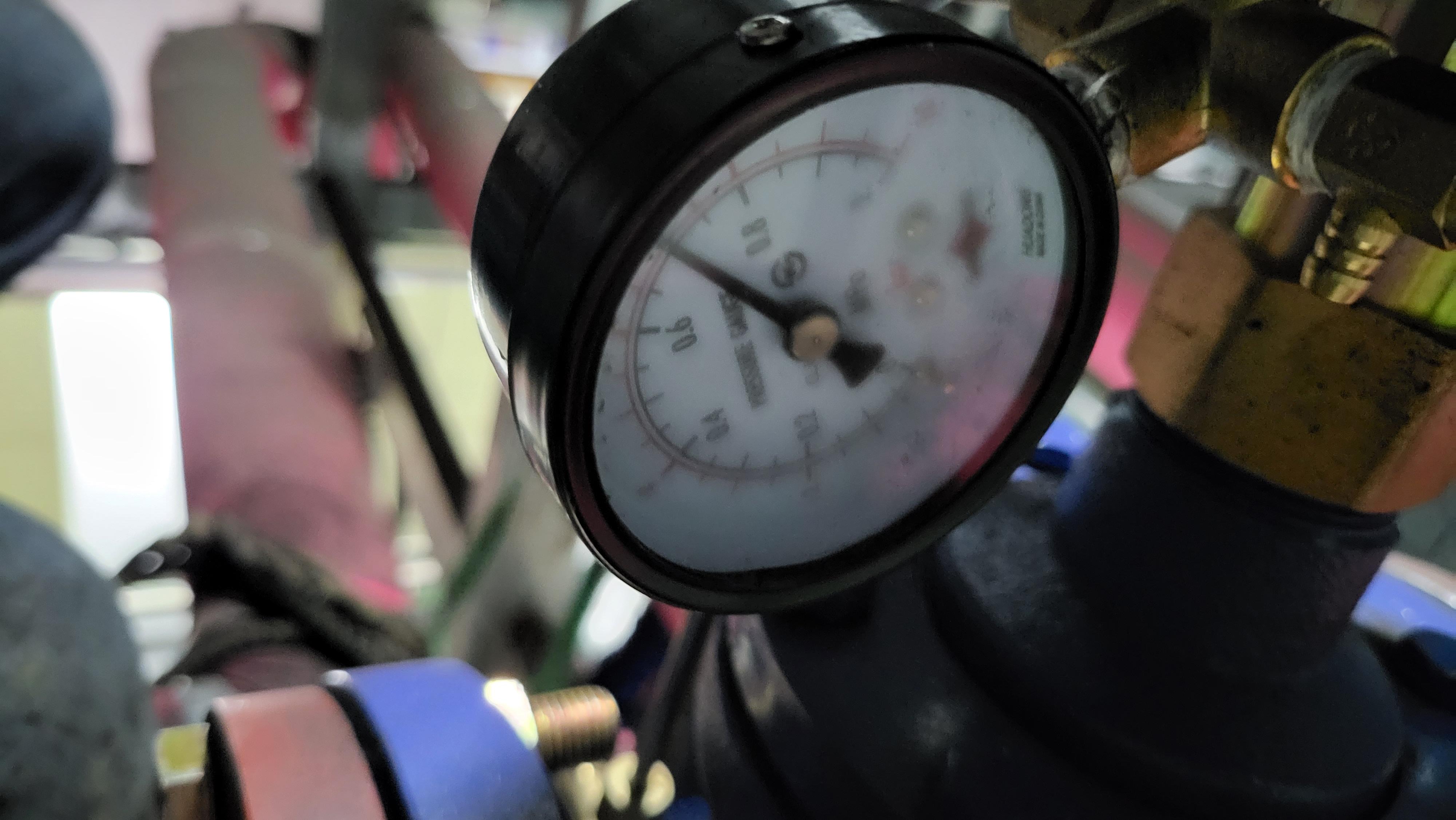

압력이 올라감

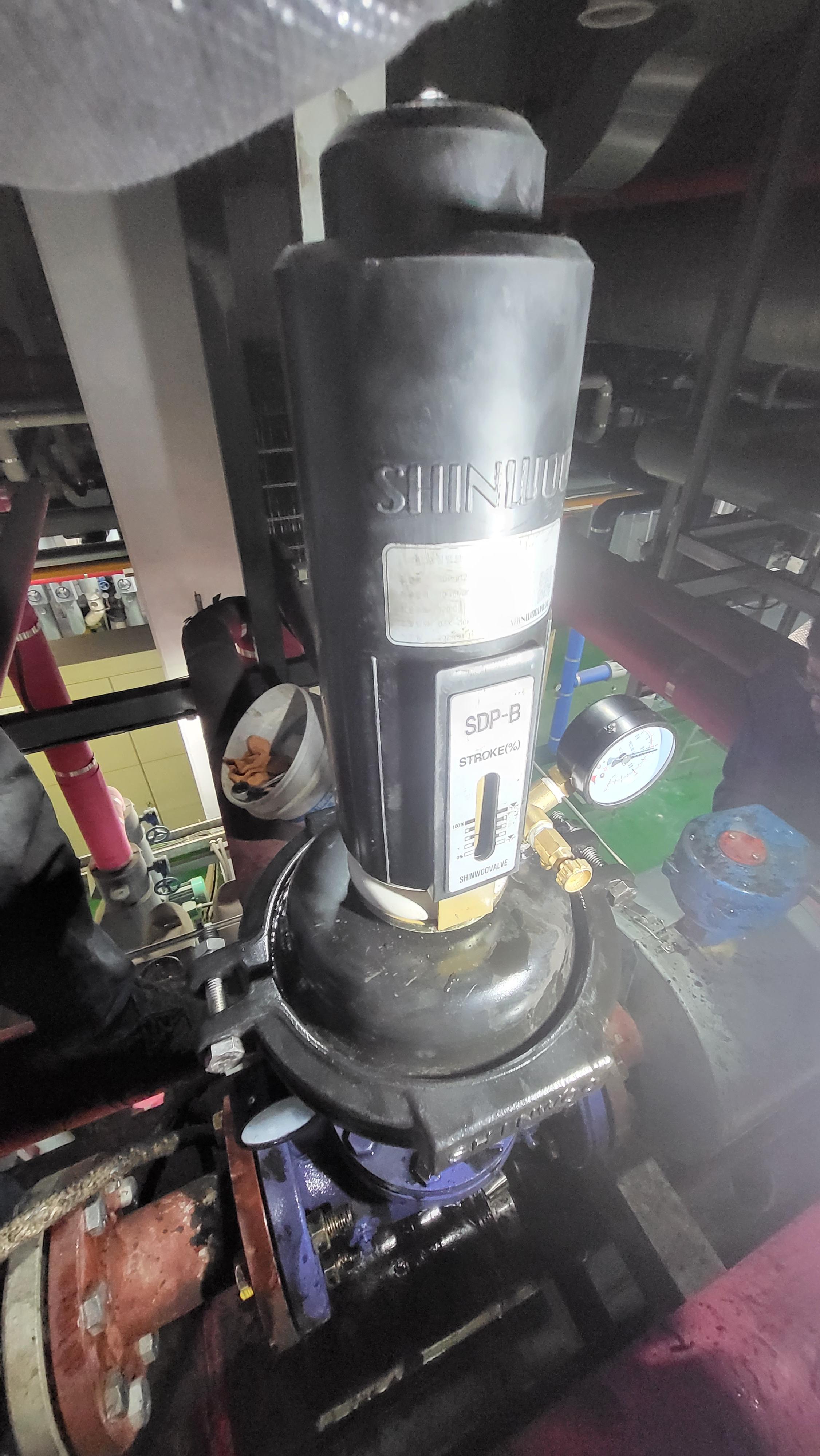

신형 차압조절밸브 명판

교체 완료 누수 확인
