인천광역시 부평구에 있는 모 아파트입니다
지하 저수조에 정수위밸브 안닫힘으로 인한 문의가 왔습니다

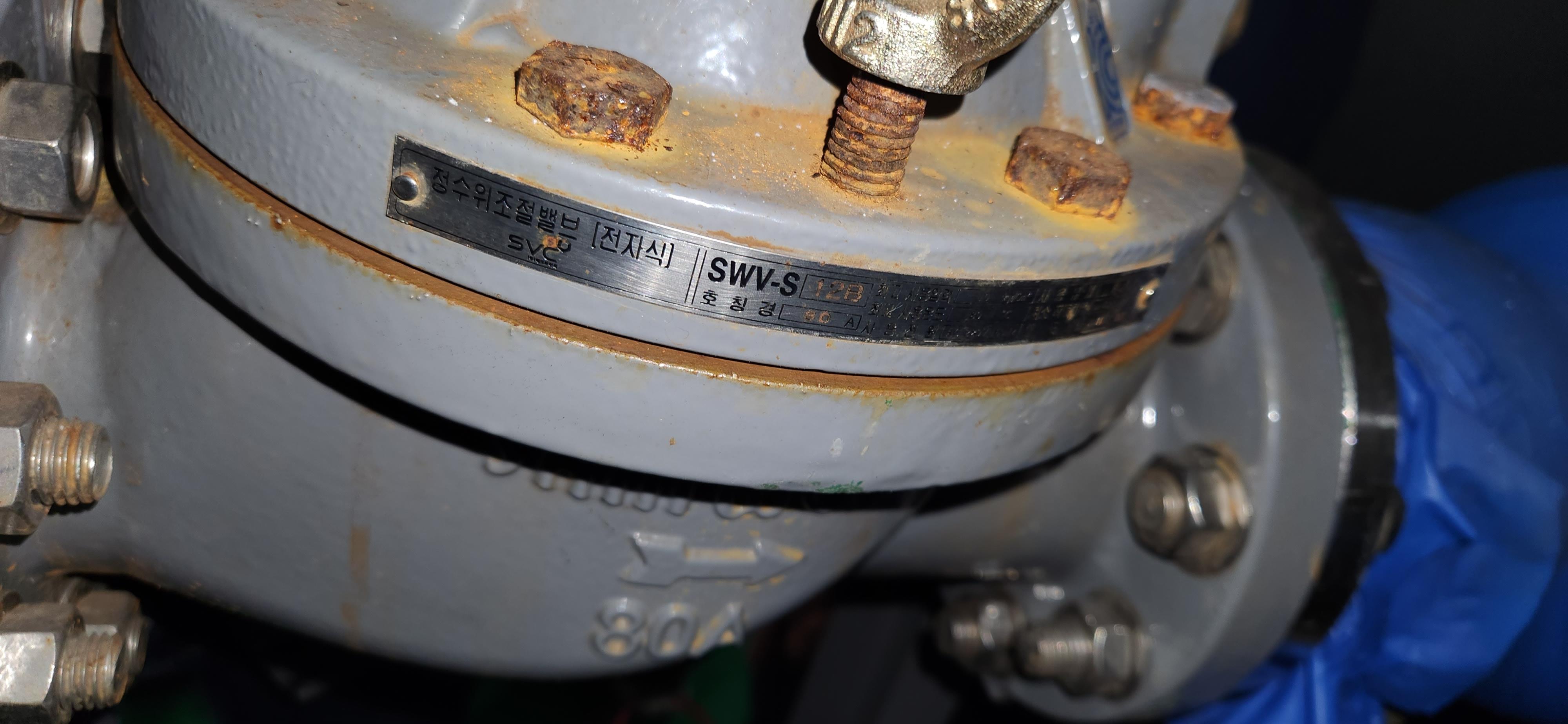

보내온 사진을 보니 SWV-S12B 80A입니다
정수위밸브 색상을 보니 회색으로 엑폭시 코팅타입으로 단종된 제품입니다
먼전 정수위밸브 점검법은
밸브 안닫힘
1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서
2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다
3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다
(주기적인 예방적 차원에서 청소 필요)
80%고장률이 안닫힘이 발생 하이알람 발생
또하나의 고장은 밸브의 안열림입니다
다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은
1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)
2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다
고장률10% 저수위알람발생

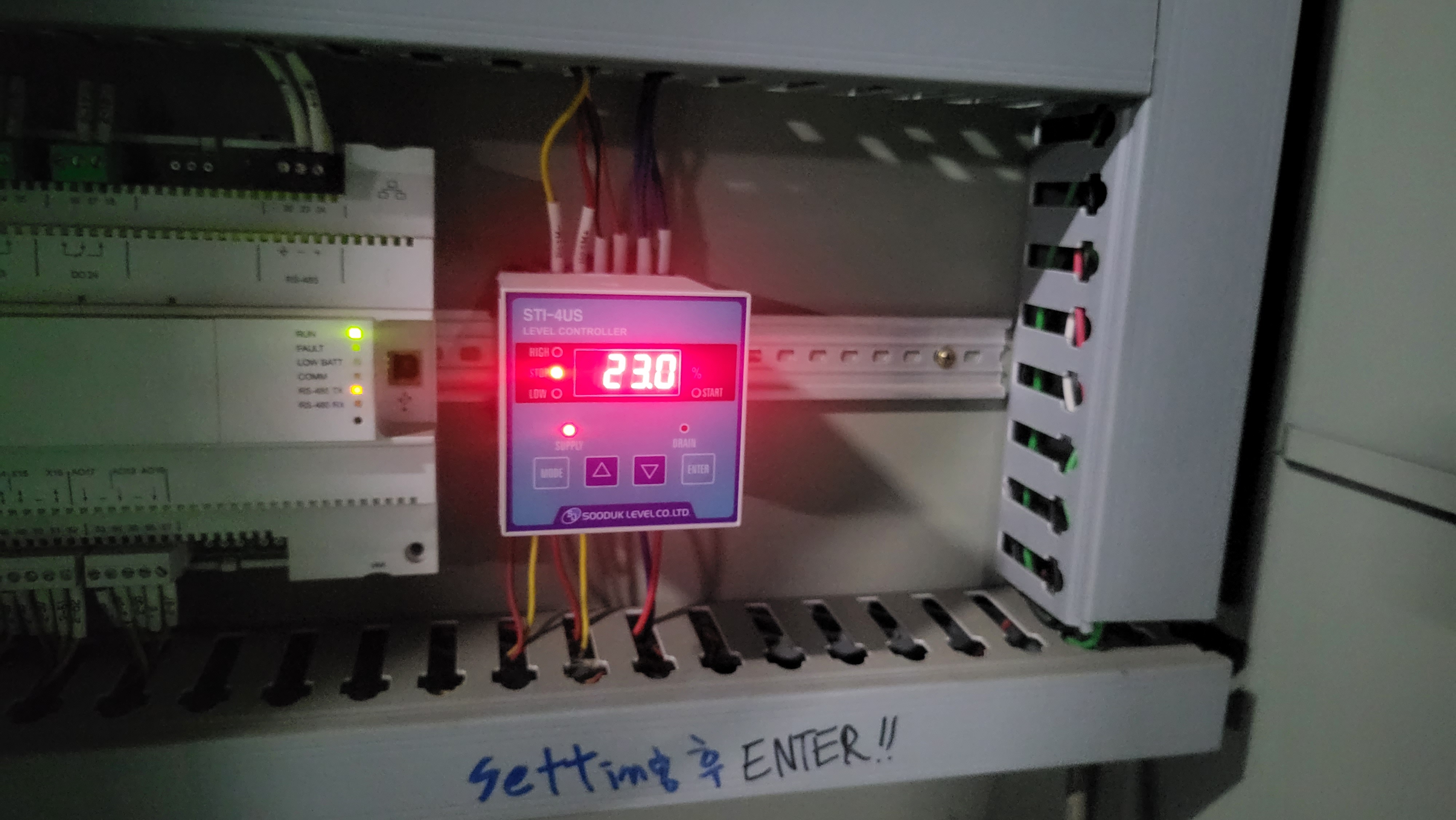

레벨콘트롤 레벨센서 이상
레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게
1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다
레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다
고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음
위 처럼 문의온 관리과장님에게
설명드리고
정수위밸브 전자변 전원짹을 분리후 몇초후 밸브가 닫히는 지
그리고 30~60초 이상 지나도 밸브닫히는 소리가 안들리면
먼저 정수위밸브를 점검해야한다고 설명드렸습니다
위 처럼 점검후 과장님께서 안닫히는것 같다며
견적을 의뢰 하셨습니다
회색제품은 위에서 언급한것처럼
엑폭시 코팅제품으로 단종되었으며
수리 불가 제품입니다
저희 대승엔지니어링에서도
의뢰를 받고 수리를 해드렸으나 엑폭시 코팅제품은 특성상 계속 부식이 한번 일어나면
계속 엑폭시 코팅부분이 들고 일어나 수리불가입니다
따라서 SWV-S12D 80A 신형 일반 주물 제품으로 교체 작업을 진행하였습니다
작업전 요청에 따라 수위를 낮게 잡아주셨습니다
수위가 평상시 정지수위보다 낮아야
교체후 시운전시 저수조의 물을 버리는 낭비가 없습니다
A,B탱크 각각 정수위조절밸브가 설치되어있습니다
이경우 결국 한곳만 사용하게 됩니다

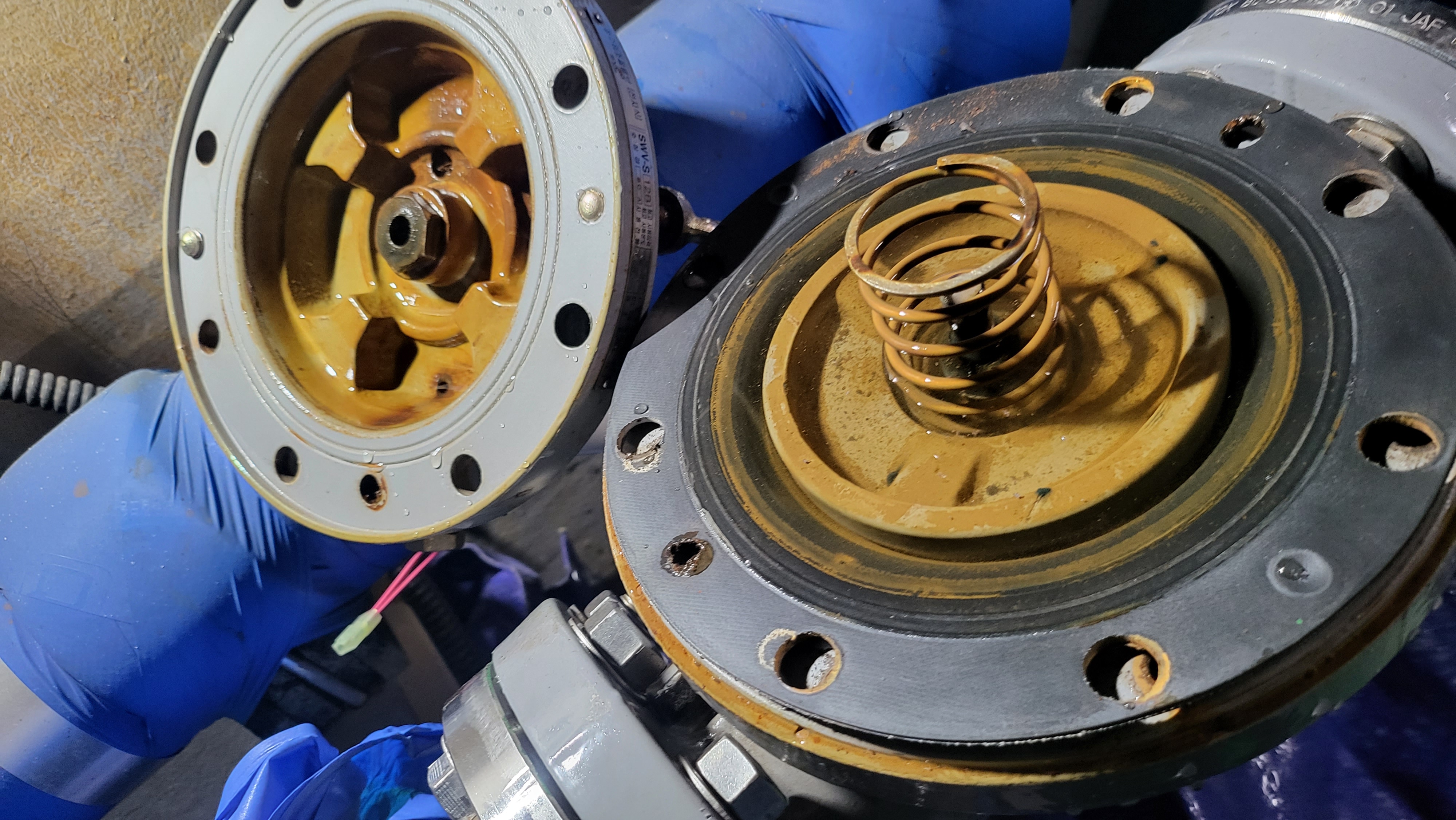

상부케이싱 분리
일반주철제품에 비해 부식은 덜하지만 한번부식되면 계속 떨어져 나오기때문에 수리가 되지 않습니다

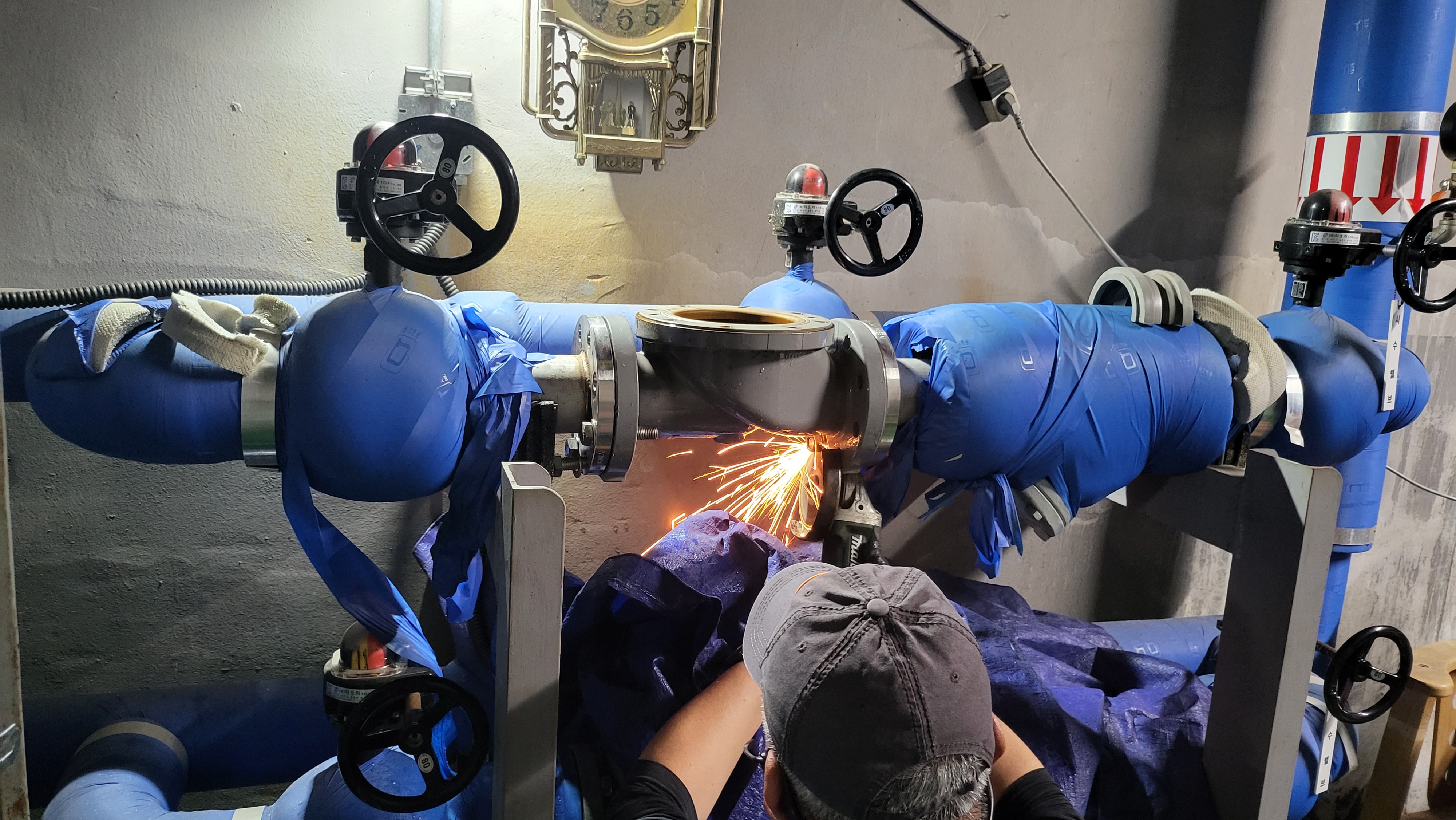

밸브하부케이싱 배관에서 분리중
스텐볼트는 한번 찡기면 절때 풀리지 않습니다
이경우 짤라버리는게 이득입니다
밸브 배관에서 분리
후렌지 가스켓제거
후렌지 크리닝
후렌지 크리닝
새로 물탱크 수리를 하면서 이렇게 레벨센서를 별도 설치했네요
레벨센서 명판파악

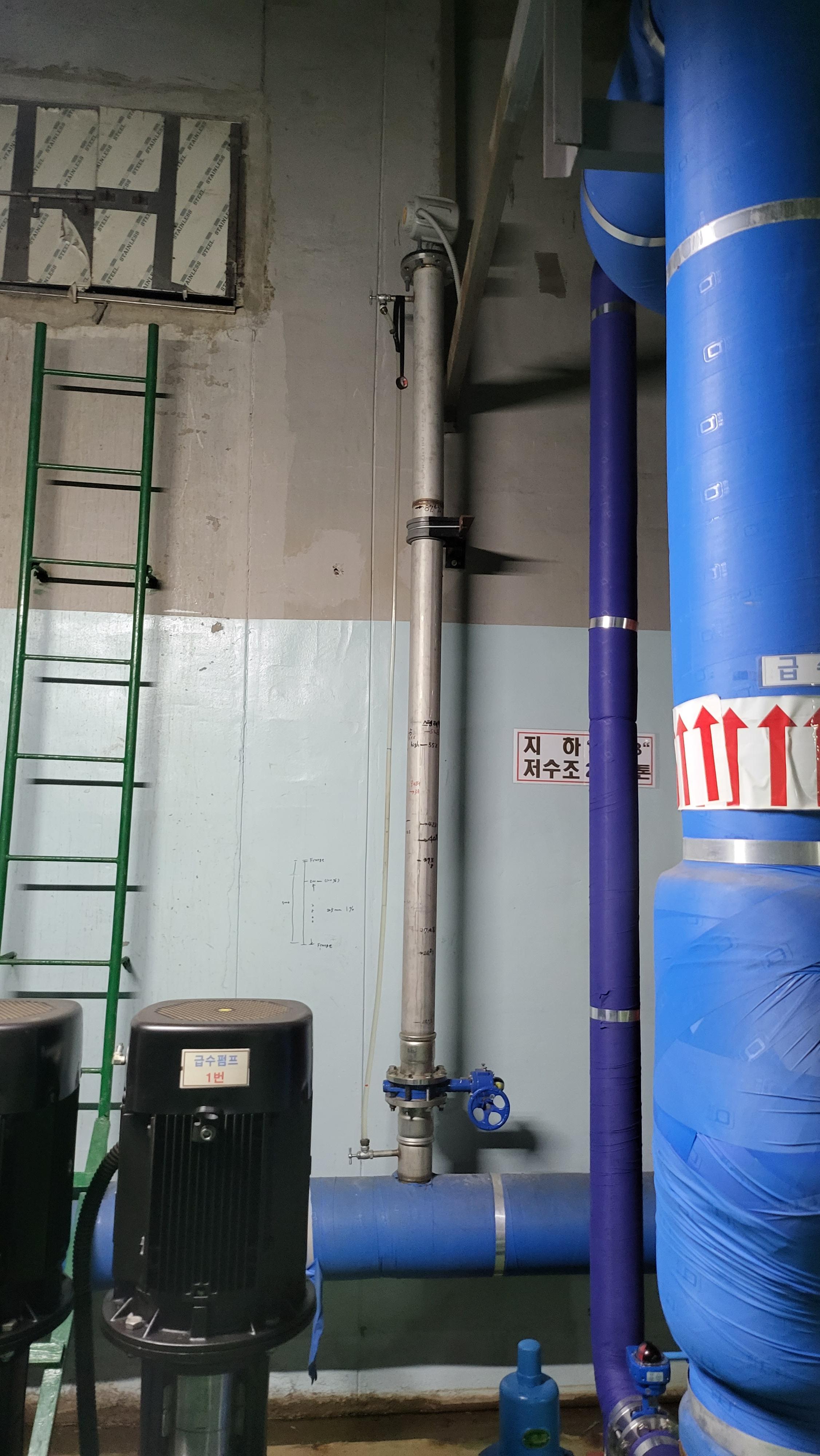

레벨센서 설치된 모습

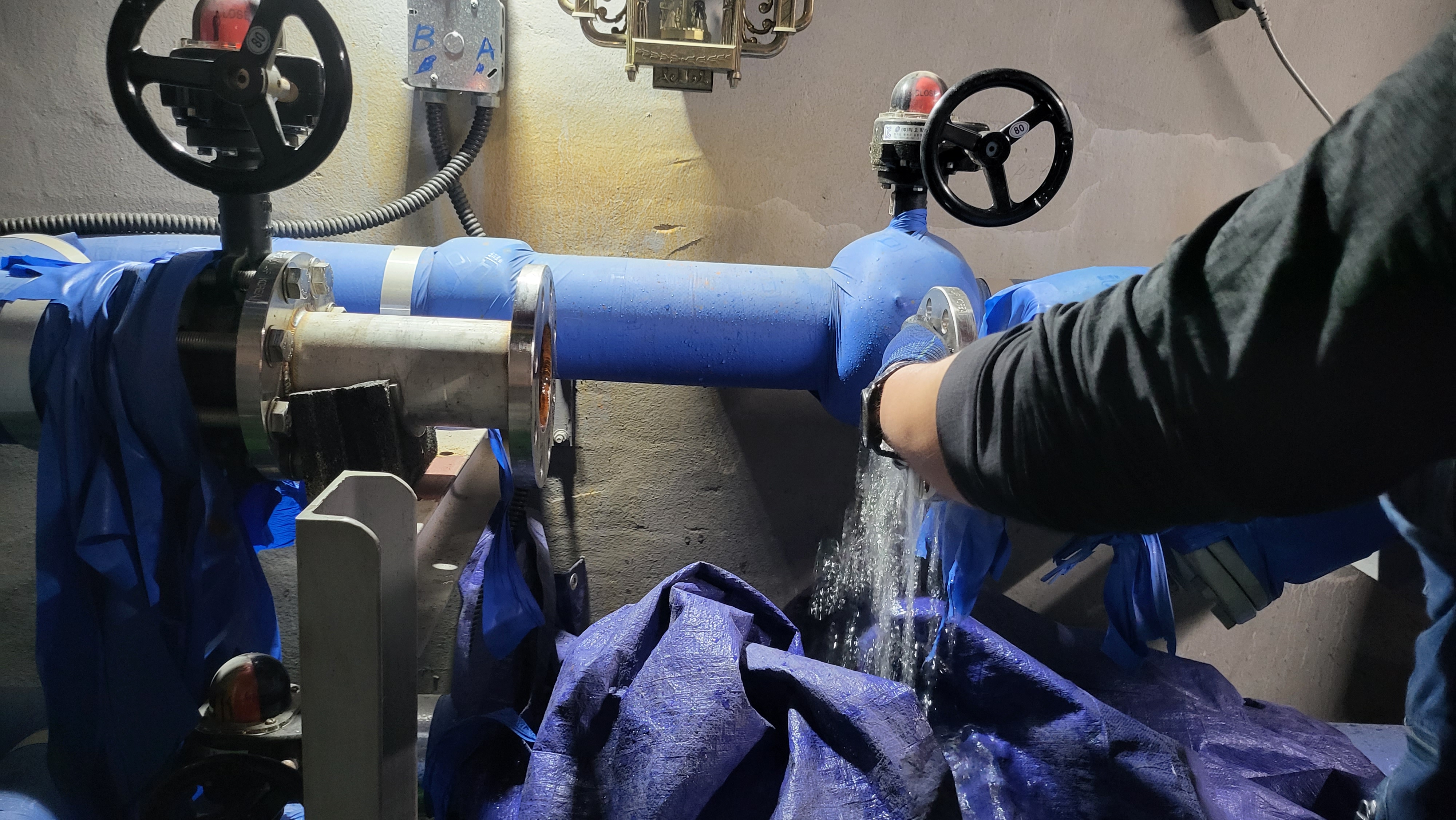

배관내 이물질제거을 위해 플러싱

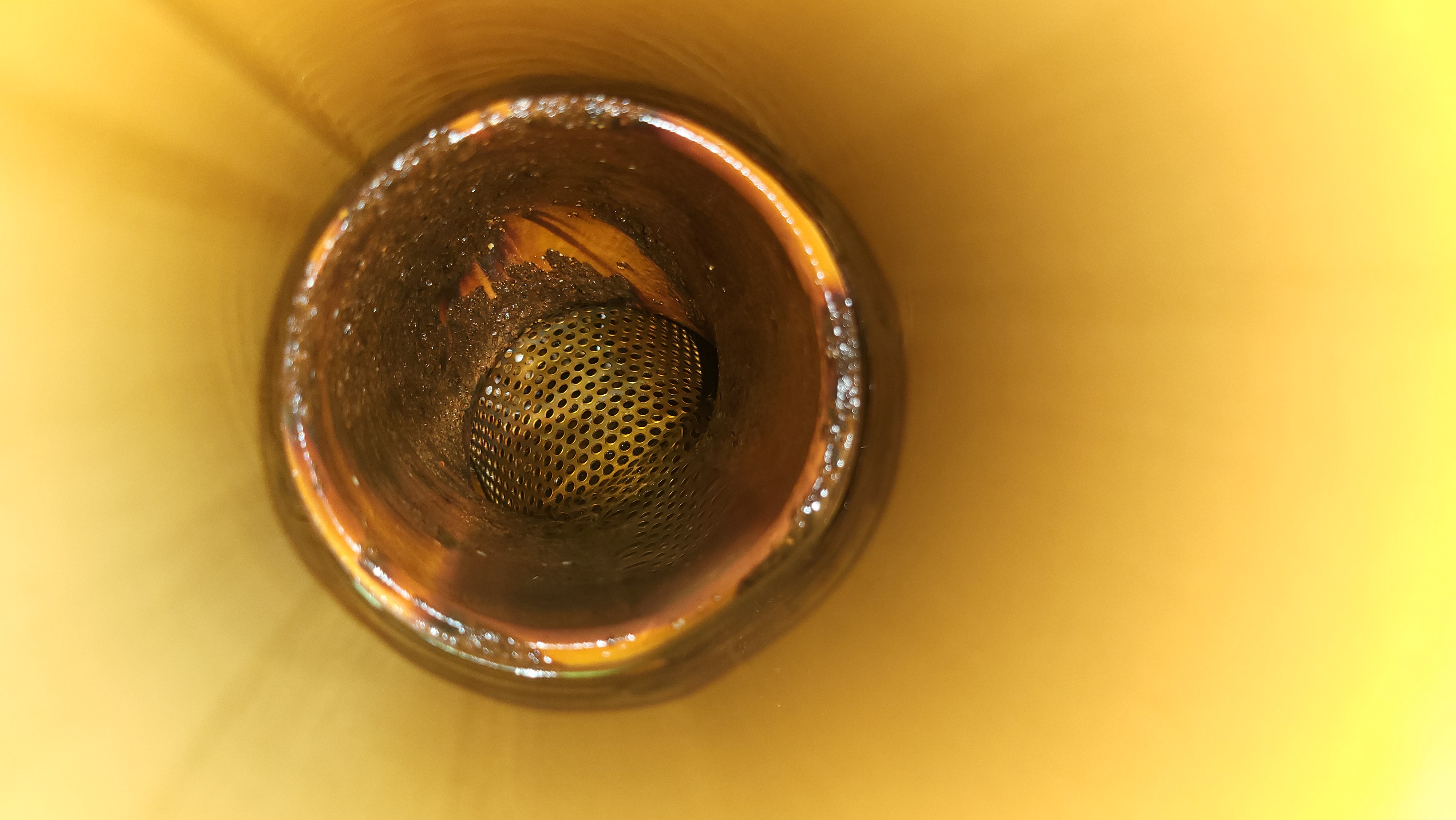

스트레이너 내부 확인

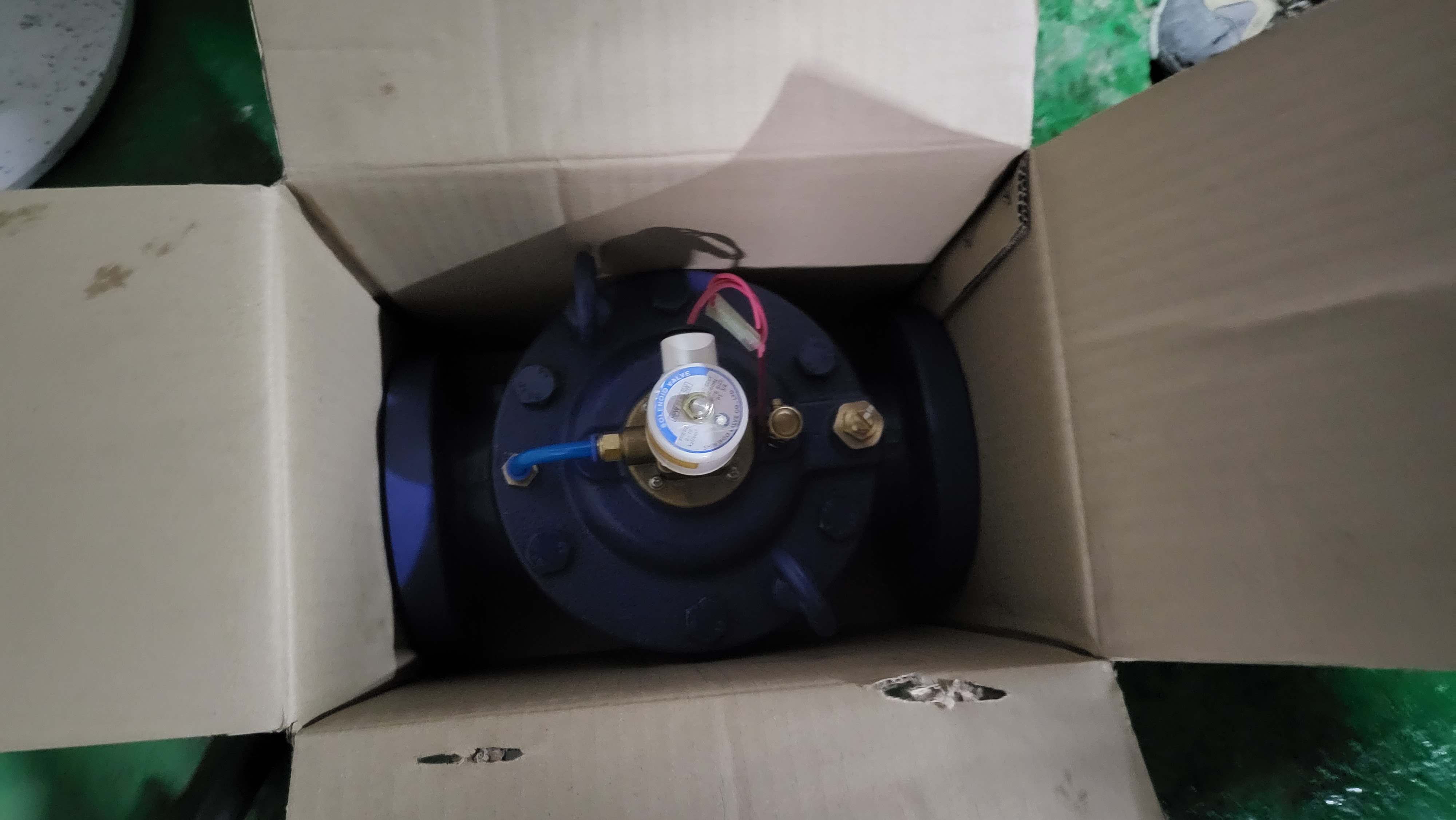

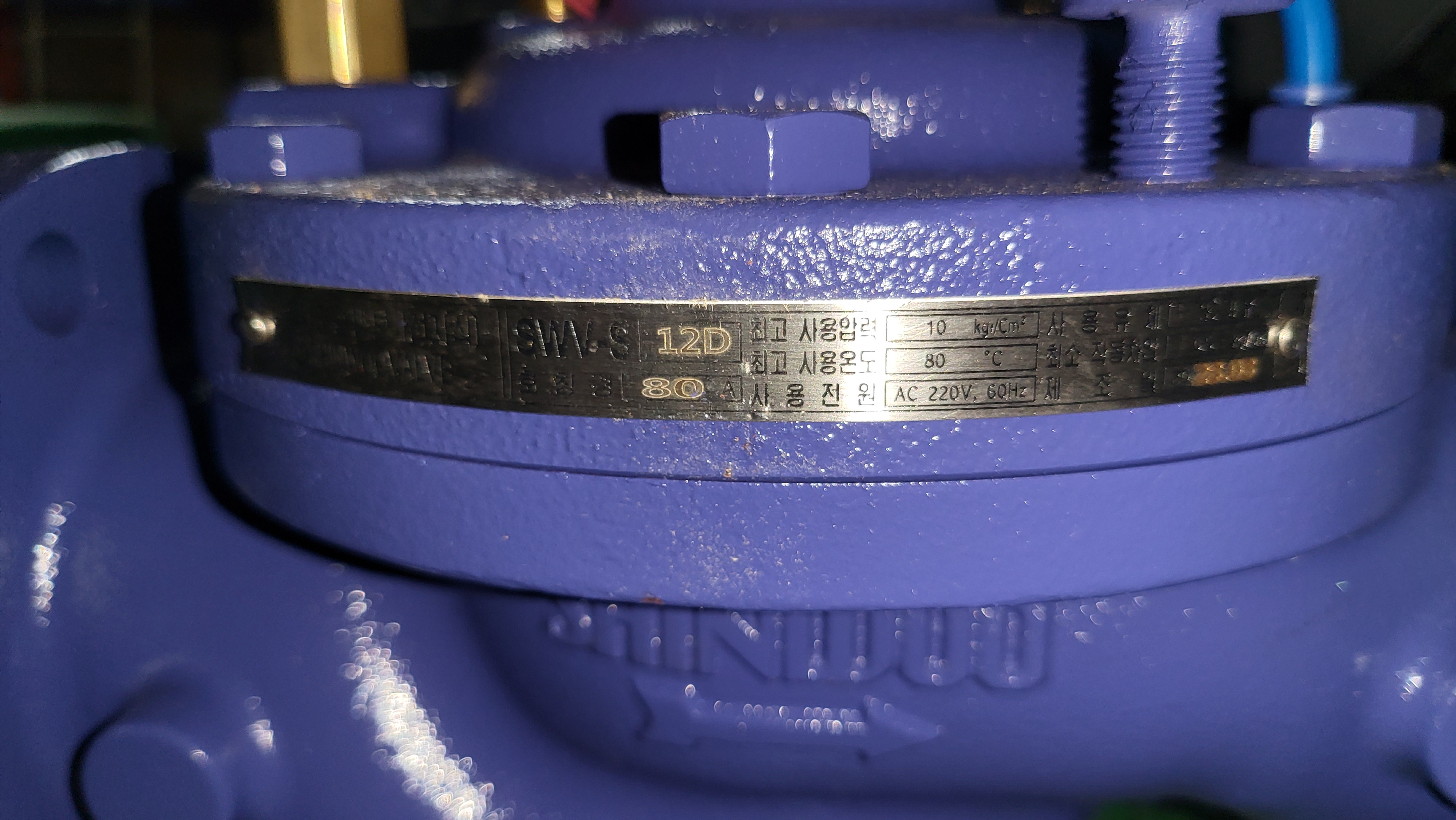

교체 해드릴 신형 신우공업 정수위조절밸브 SWV-S12D 80A
저희 대승엔지니어링에서는 최신 제조품으로 교체작업을 진행하여
혹시 모를 AS발생시 날짜로 인한 불편합을 최소하 시켜드립니다

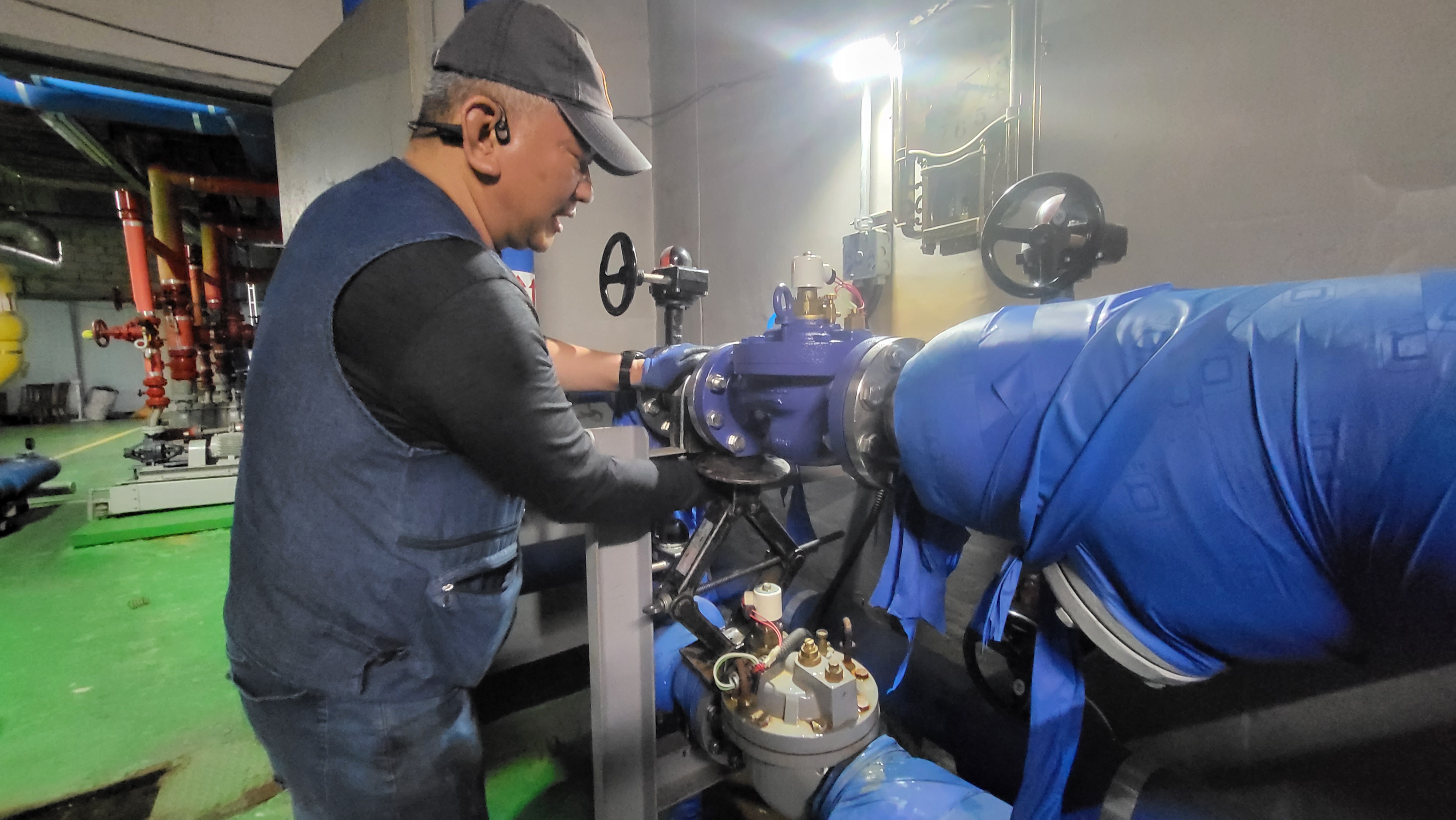

밸브 부착중
부착후 에어빼기

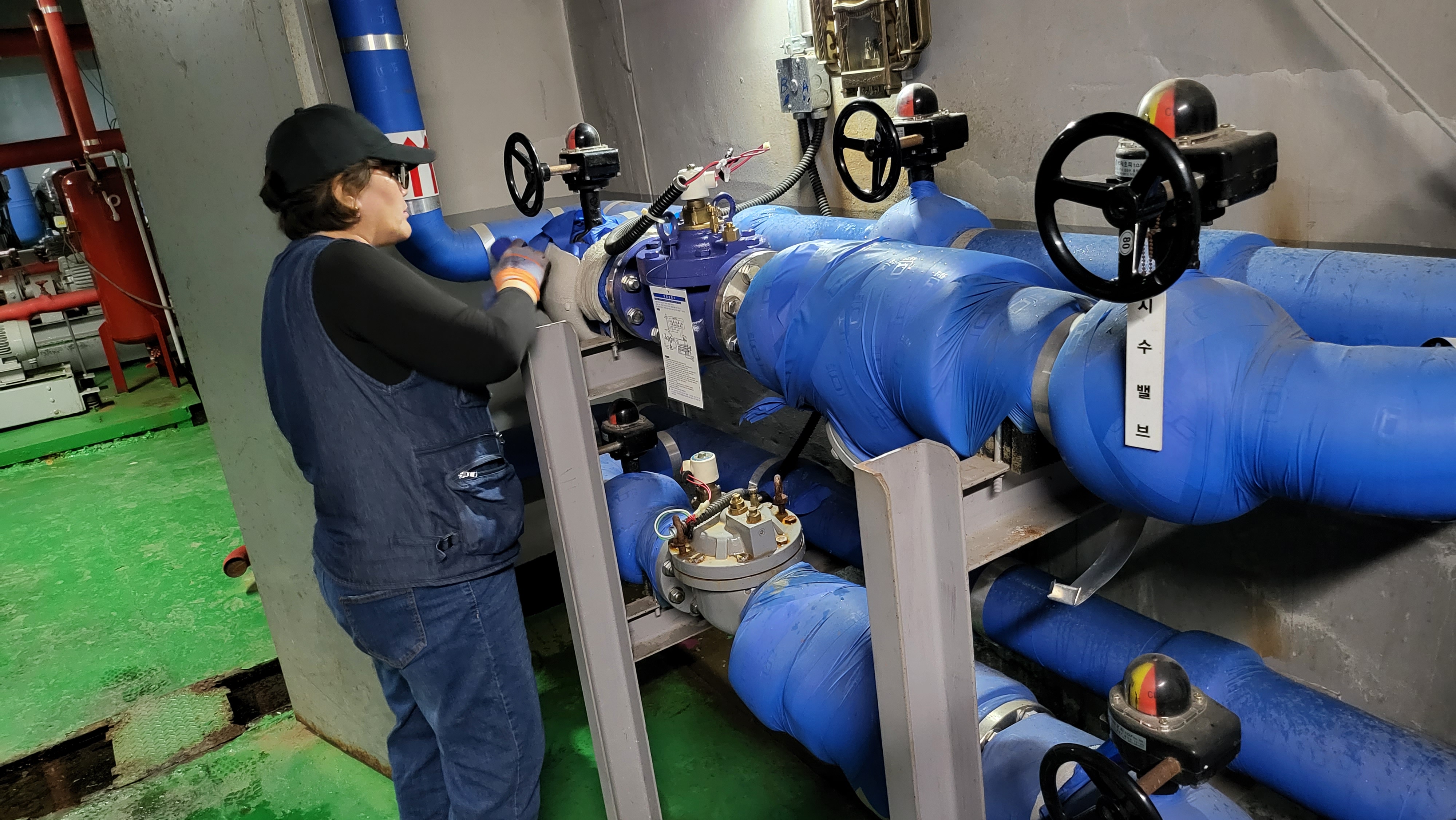

시운전 누수확인후 저희 마님께서 보온중
교체 완료 시운저 완료
시운전시 밸브 닫힐대 워터햄머가 발생하여 조치하였습니다
