서울특별시 송파구에 있는 모 건물입니다
2015년 09월 저희 대승엔지니링과 첫인연을 맺고
그동안 부스터 펌프 시스템 판넬 2건 교체
에스파 횡형다단펌프 교체 등을 진행하였던 곳입니다
이번엔 옆에 있는 에스파횡형다단펌프 PRISMA35 3N 누수가 있다고 하여
방문후 조치를 하였습니다
한대 작업후 보니 옆에 있는 에스파 횡형다단펌프 PRISMA30 5모델도 누수가 발생하여 분해후 청소 수리 하였으나 샤프트 메카니칼씰 마모로 더 누수가 발행하여
다른펌프로 교체 작업을 진행 하였습니다
참고 바람니다
작업 진행입니다
펌프가 서로 틀립니다
한대는 교체를 했다고 합니다
PRISMA35 3N 조금더 신형모델
RISMA30 5 모델이 구형모델입니다
아스파 펌프가 국내 수입되긴 한데 신품구하기도 부품구하기도 어렵네요
누수확인후
흡입과 토출밸브를 잠근후
PRISMA35 3N 을 분해합니다
모터의 결선을 확인해놓습니다 추후 한방에 회전방향을 맞출수있습니다
분해후 수리가 용이한곳으로 이동합니다
지상 트럭적재함이 이럴땐 유용한 작업다이가 됩니다
펌프를 분해합니다
임페라를 하나 하나 분해합니다

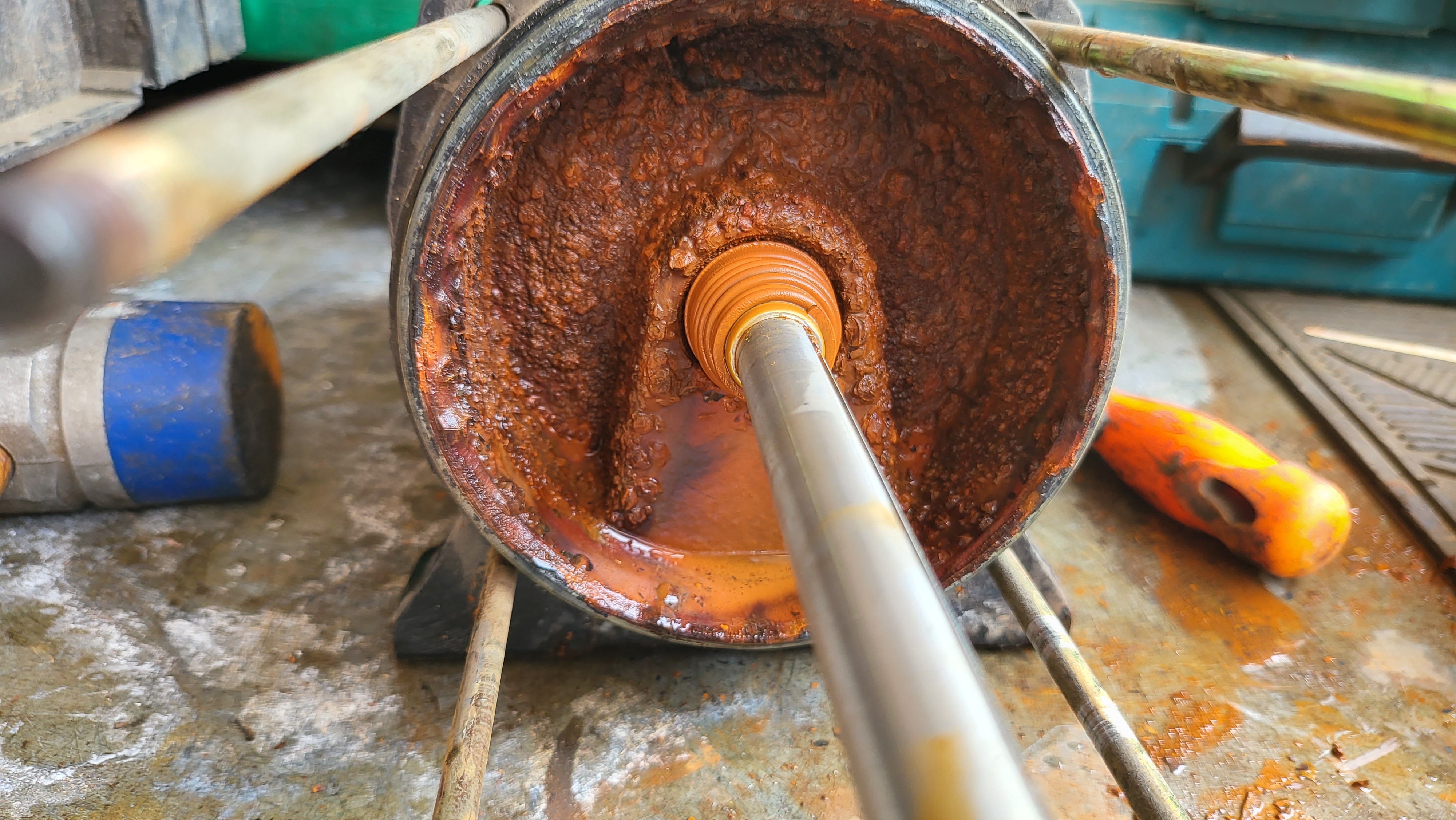

메카니칼씰
라바벨로즈 타입이네요 추후 메카니칼씰을 미리 준비할수있게 측정합니다
특이하게 메카니칼씰 회전자 부분 샤프트가 살짝 두겁네요
메카니칼씰 교체후 모터 베어링도 교체 했습니다
현장이라 별도 장비가 없어 제대로 조립되었는지
입으로 펌프 입구를 막고 빨아서 진공상태를 확인합니다
무식한 방법갖지만 어떻게 확인할 방법이 없을때 최고입니다
다행히 진공이 걸리네요
펌프 수리후 체결중
에스파 횡형다단펌프 명판 PRISMA35 3N
개별인버터 방식으로 저희 대승엔지니어링에서 2015년 09월에 교체 해주었습니다
시운전
누수가 다행히 잡혔습니다
하지만 옆펌프도 누수가 발생하네요
옆펌프 RISMA30 5 에서 누수가 조금씩 있어 분리합니다
모터 결선 확인
약간 모양이 틀립니다
펌프 임페라 분리중
챔버도 약간 금이 갔네요 하지만 사용하는대는 문제 없을듯 합니다
RISMA30 5 펌프 메카니칼씰입니다
옆에 있는 PRISMA35 3N 모델과 틀리네요
모터와 직결타입이라 모터도 분리합니다
모터 분리 샤프트
베아링도 분리합니다
샤프트 연마
베아링교체
하지만 메카니칼씰 접촉면 샤프트가 약간 마모가 있습니다
메카니칼씰 측정
회전자 두께 측정
17파이 메카니칼씰은 없어 청소후 재사용 아무래도 자신이 없습니다
샤프트도 마모 되어있고
임페라 조립
입으로 위처럼 빨아서 진공도를 확인했으나 진공이 잡히지 않습니다 ㅠㅠ
혹시나 해서 부착했는데 누수발생하여
다른펌프로 대체 하기로 하고 철수전 배관을 측정합니다
한대는 살리고 우선 철수
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
