몇달전 난방순환펌프로 사용하는
DSV250-80 대영파워펌프 단단볼류트펌프 교체후
갖고 나왔던 펌프를 예비 사용품 으로 수리 작업을 진행했습니다

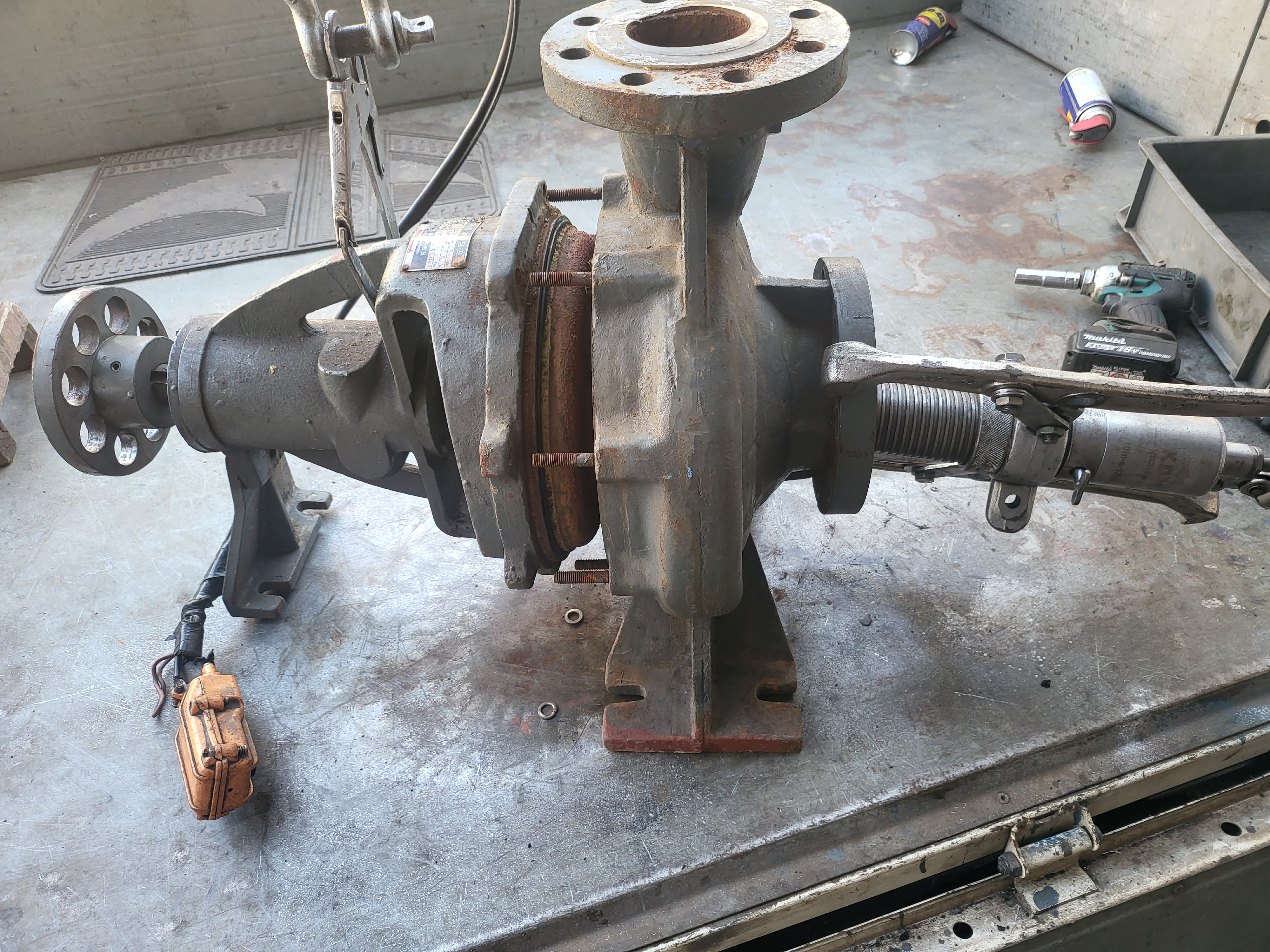

펌프를 전검수리하기위해 케이싱에서 임페라 베어링하우징부분을 분리 합니다
임페라 분리후 샤프트에 임파라 내경사이즈를 측정합니다
28￠ 펌프샤프트 임페라 접합부분을 측정하면 이렇게 확실합니다
이부분을 측정하는 이유는 혹시 임페라 교체시 임페라 가공칫수 때문에 그렇습니다
임페라 가공칫수가 28￠맞네요

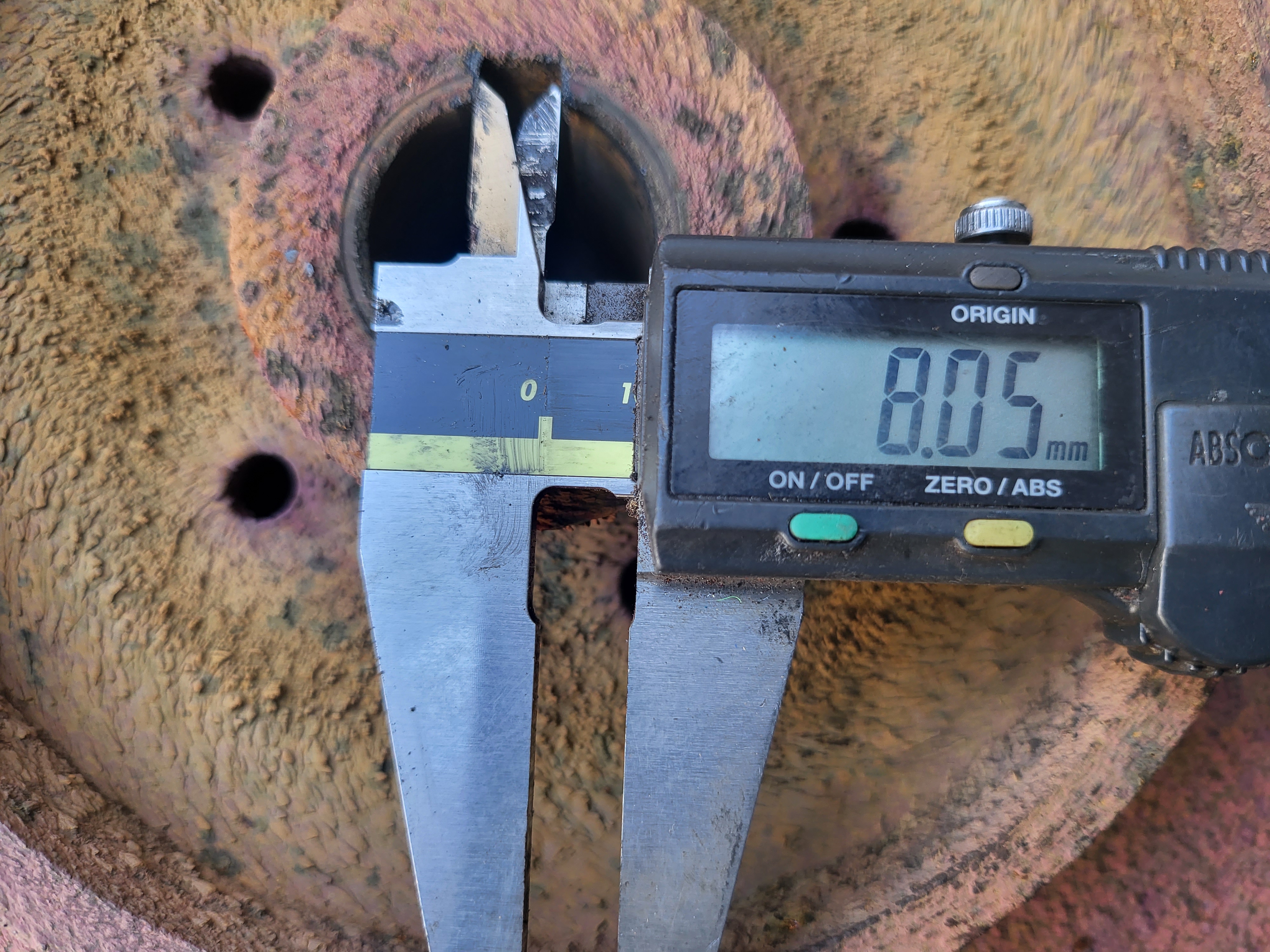

키는 8mm로 되어있네요

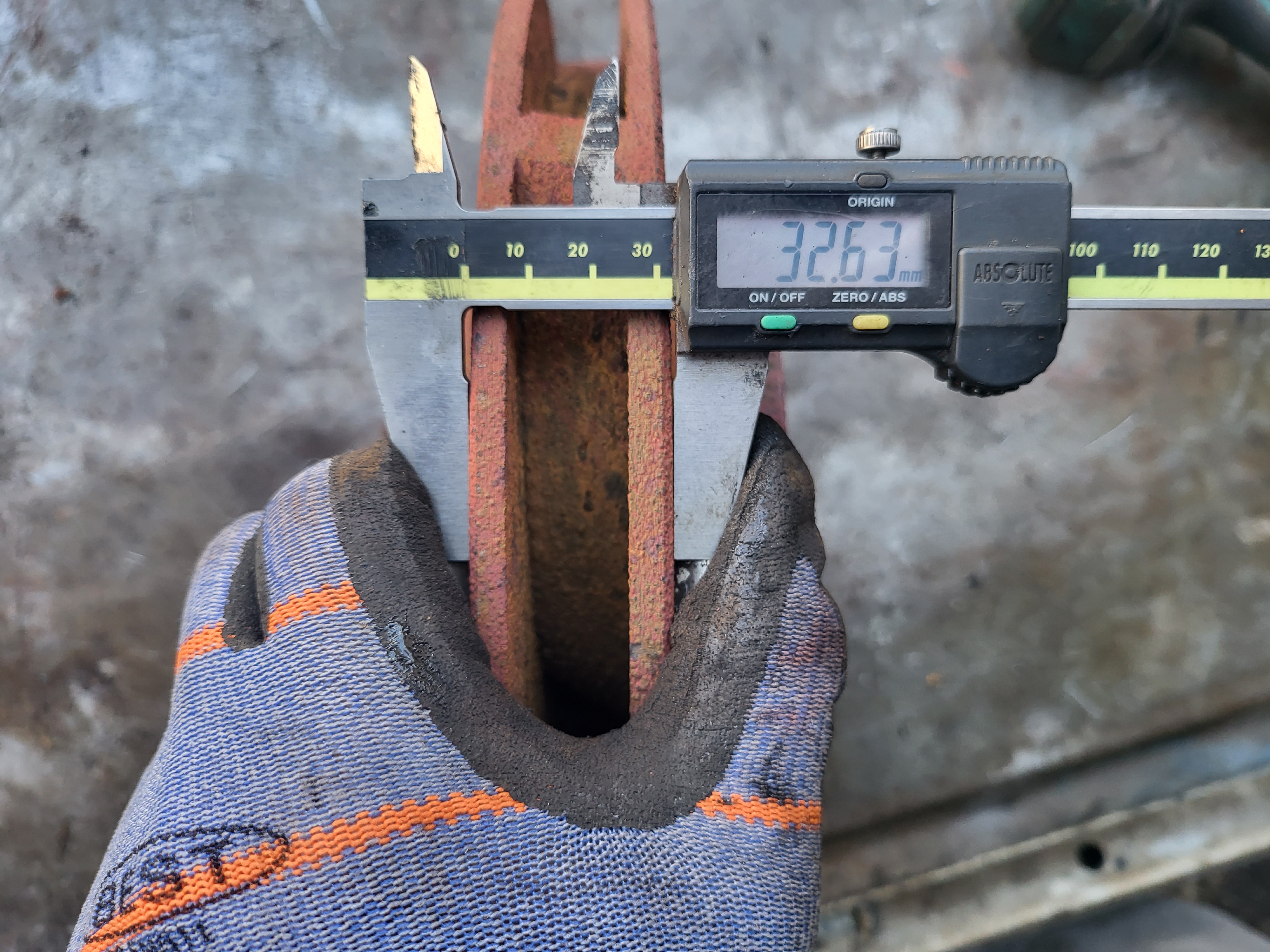

임페라 두게 입니다

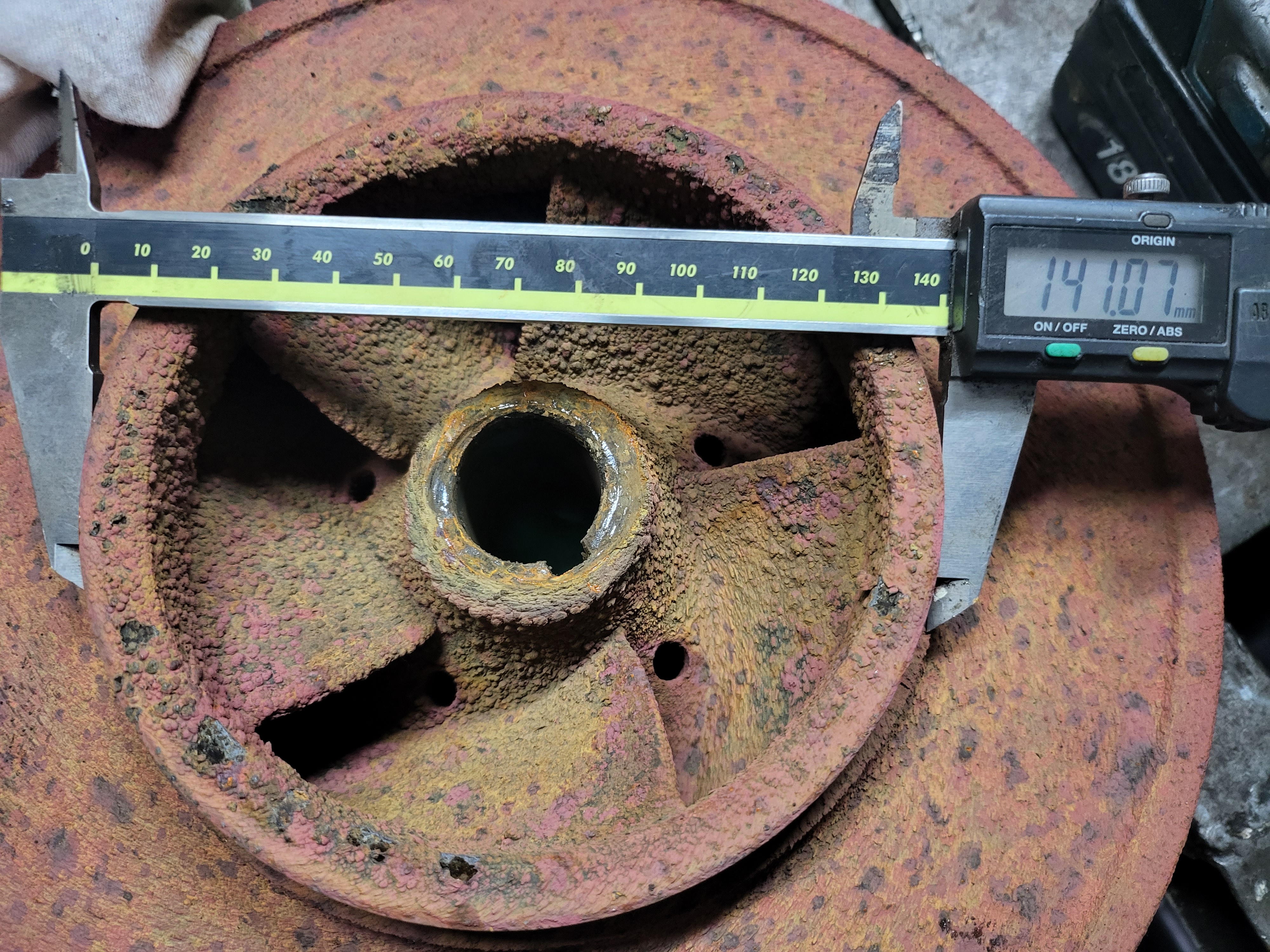

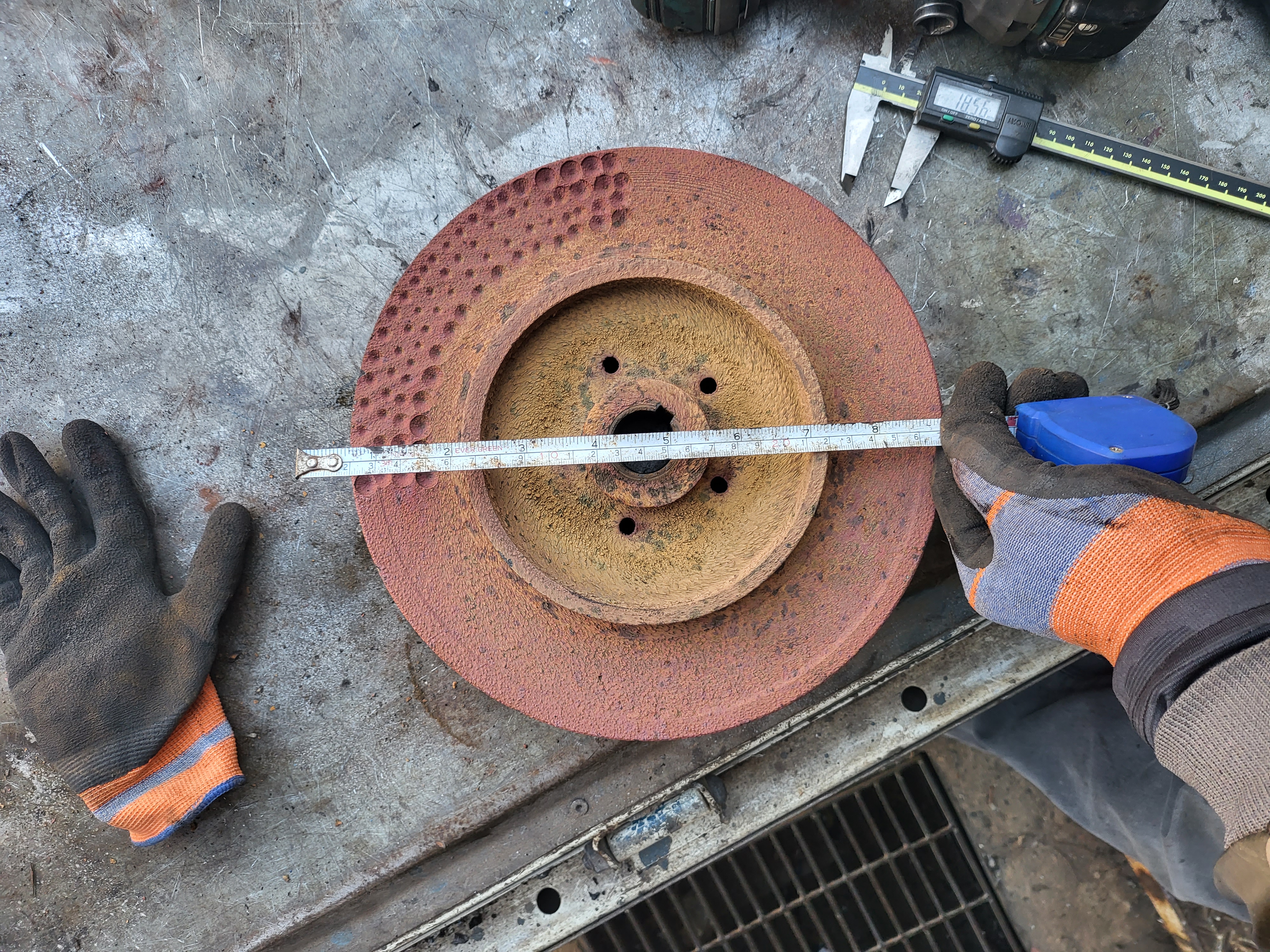

임페라 DIA라고 합니다
지름
임페라 교체시
펌프가 너무 구형이라 하나 하나 측정해놓습니다
흡입구측 웨어링과 의 임페라 가공칫수입니다
임페라 측정후 메카니칼씰 조립간격 측정
펌프연식이 있어서 그런지
메카니칼씰이 그당시는 라바벨로즈 타입으로 되어있네요
모두 측정후 펌프를 완전 분해합니다
오랜 사용에도 메카니칼씰의 손상이 심하진 않습니다
버그만씰로 고가품입니다

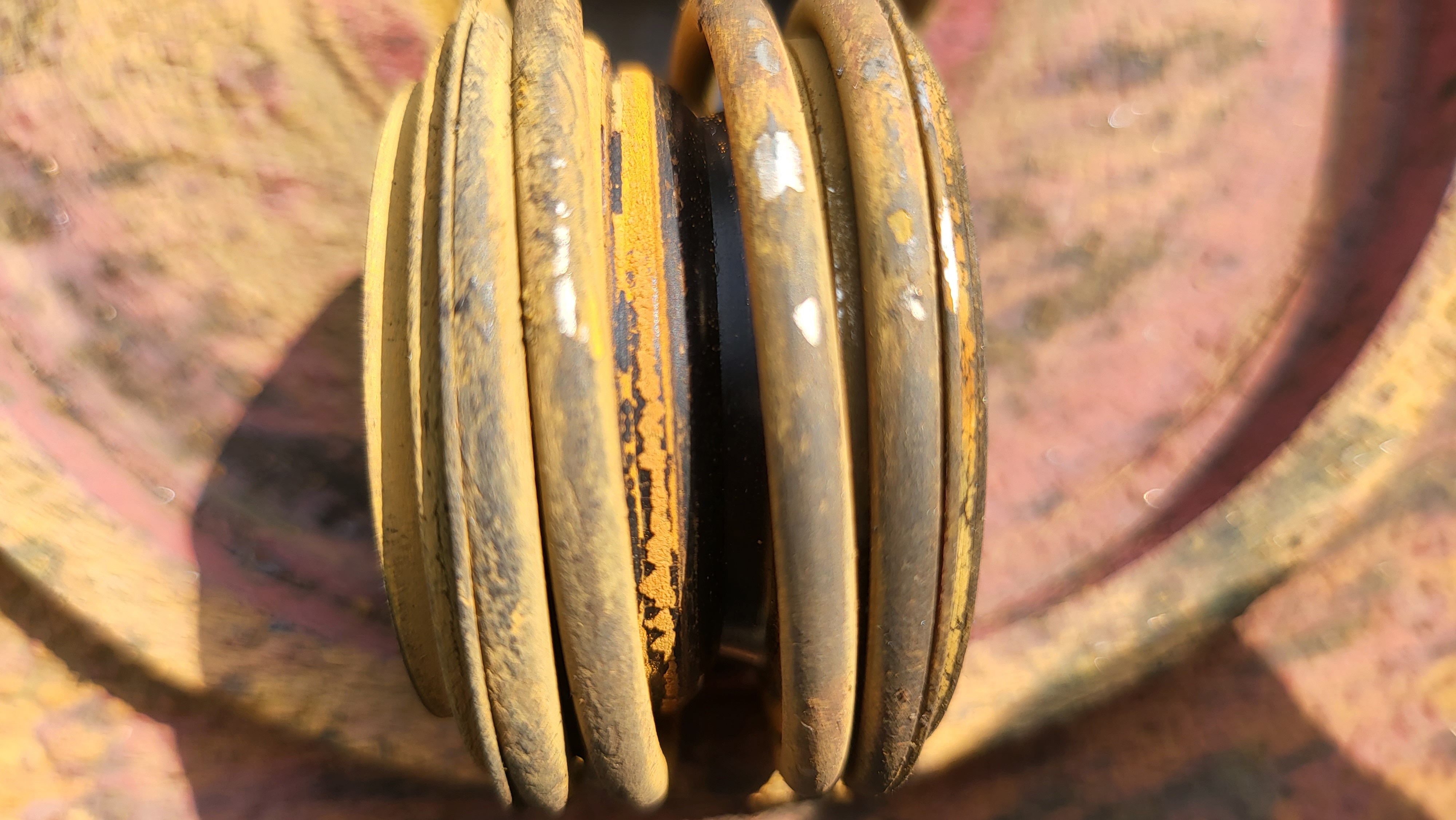

라바 벨로즈 타입이라 합니다
벨로즈때문에 이물질에 강합니다

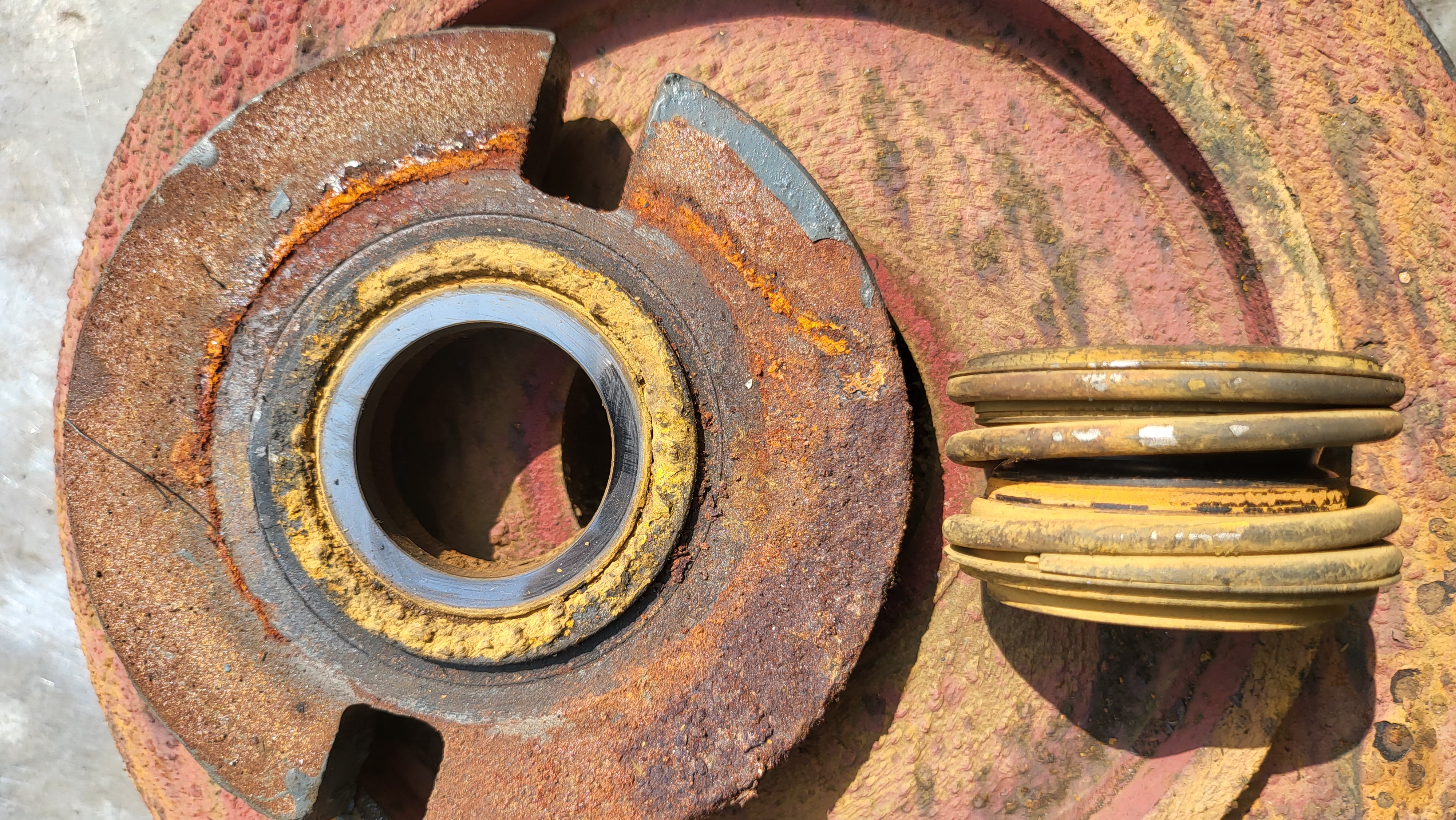

씰 박스 입니다

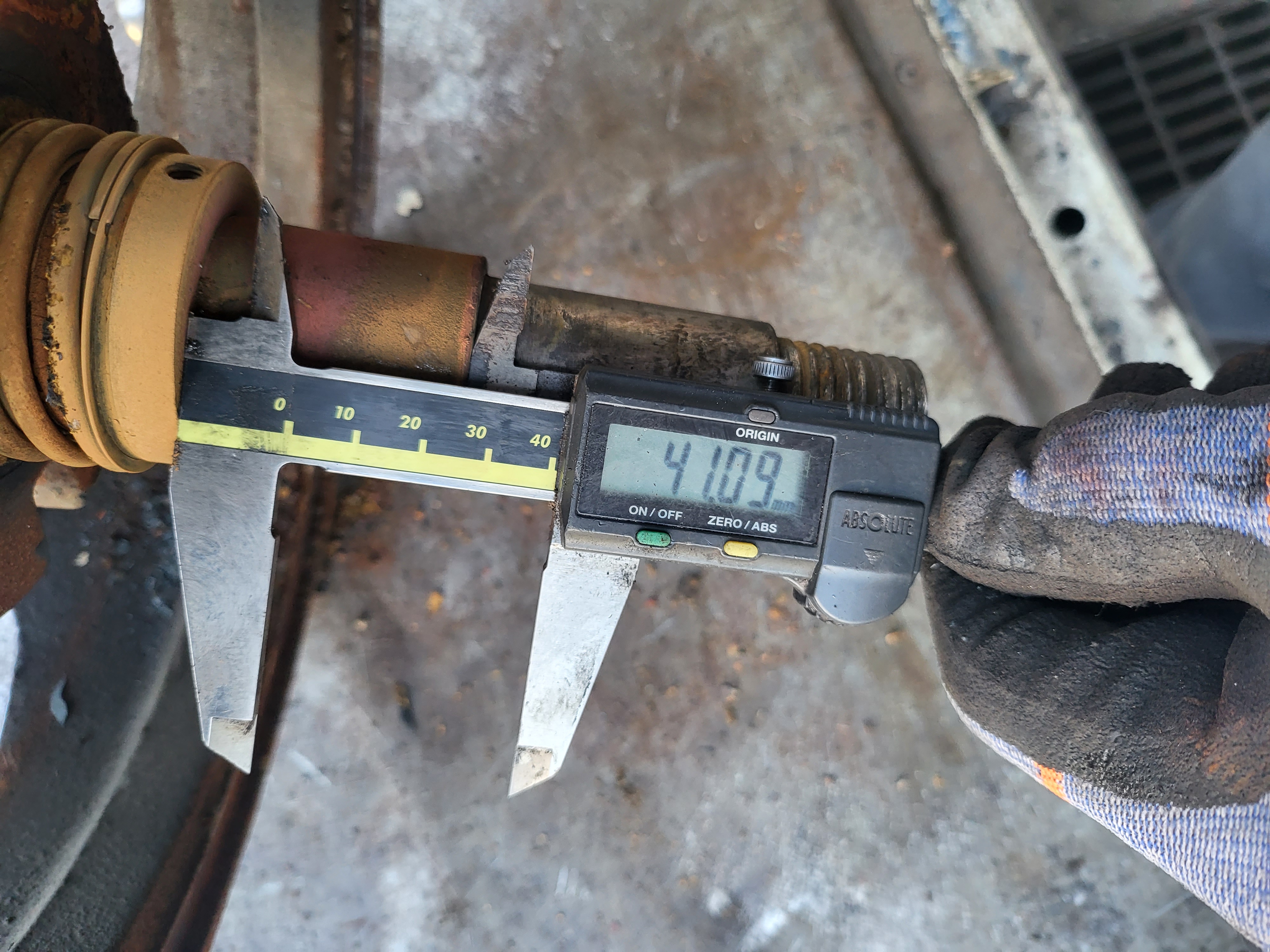

메카니칼씰 고정자 사이즈 측정 50￠
샤프트 측정 34￠
근데 라바벨로즈에서 34￠는 없는데 ㅠㅠ
메카니칼씰을 측정했더니 35￠ 메카니칼씰을 사용했네요
샤프트 측정후 베어링교체전
베어링유도가열기를 사용하여 베어링을 충격없이 샤프트에 삽입합니다

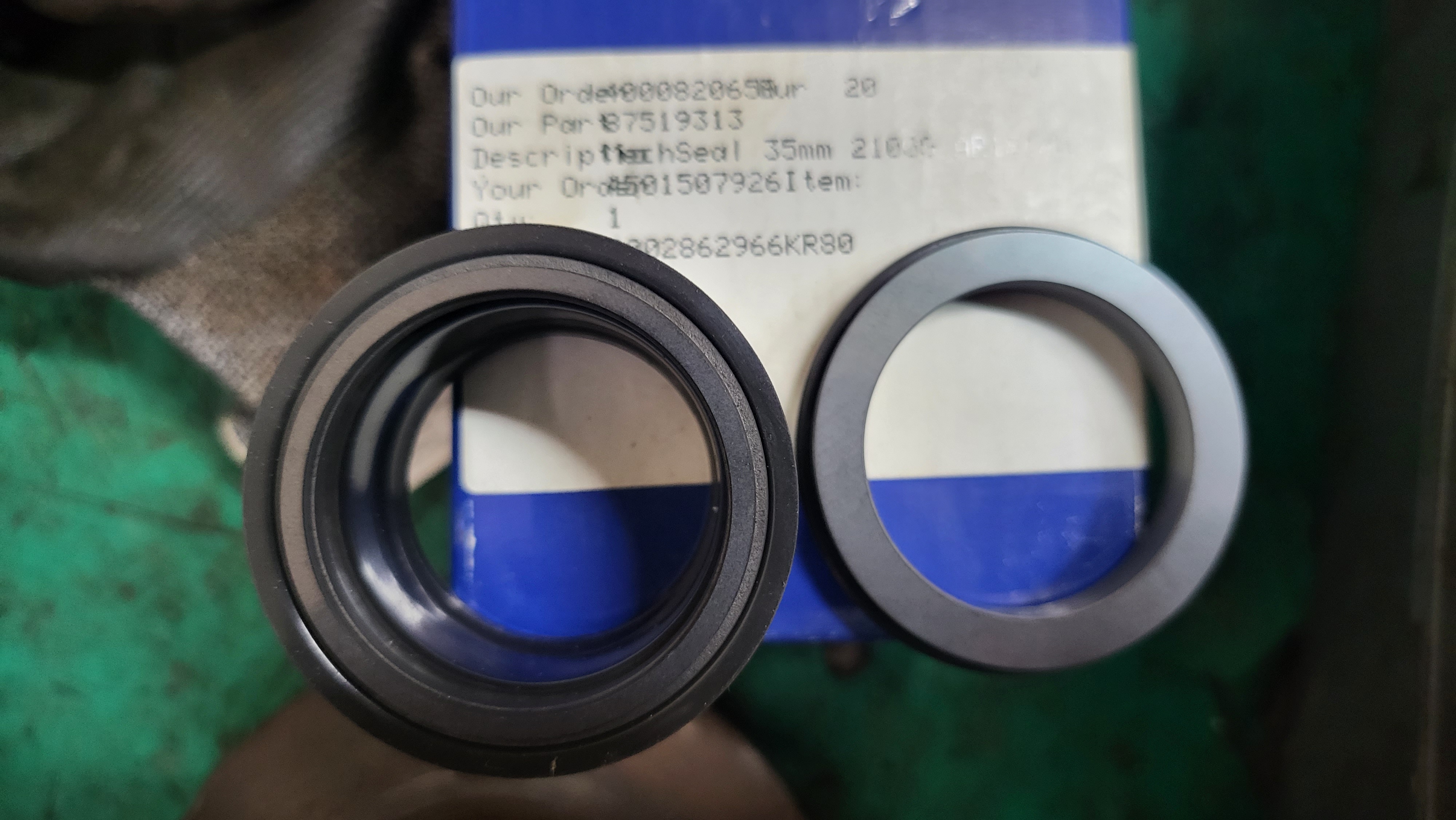

교체할 메카니칼씰입니다 라바벨로즈 타입 35mm
베어링교체후 샤프트 조립후
기존 메카니칼씰 간격을 참고하여 메카니칼씰을 조립하고 있습니다
임페라는 혹시 모를 편마로 진동때문에
바란싱을 측정합니다
조립전 부식제거

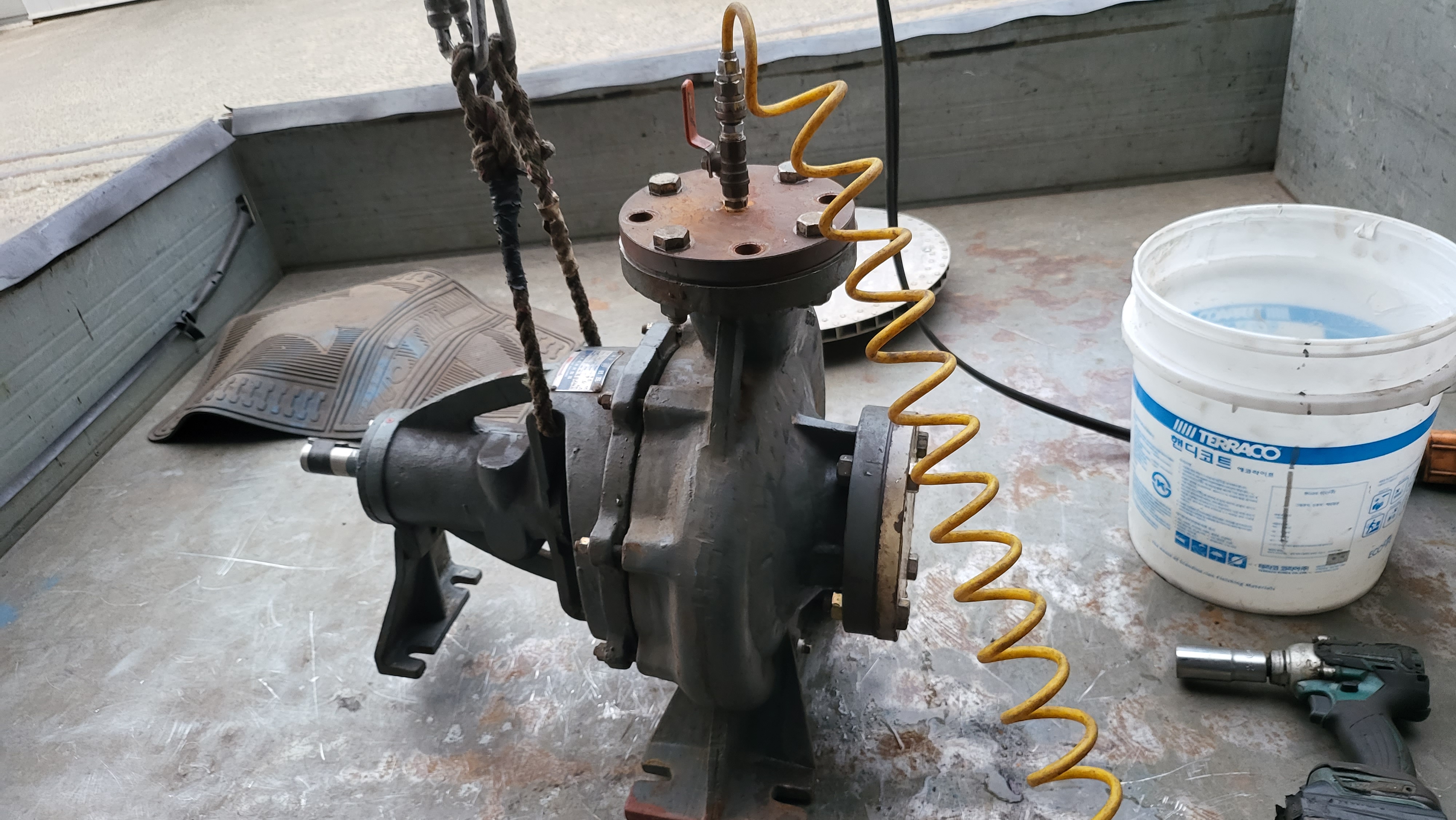

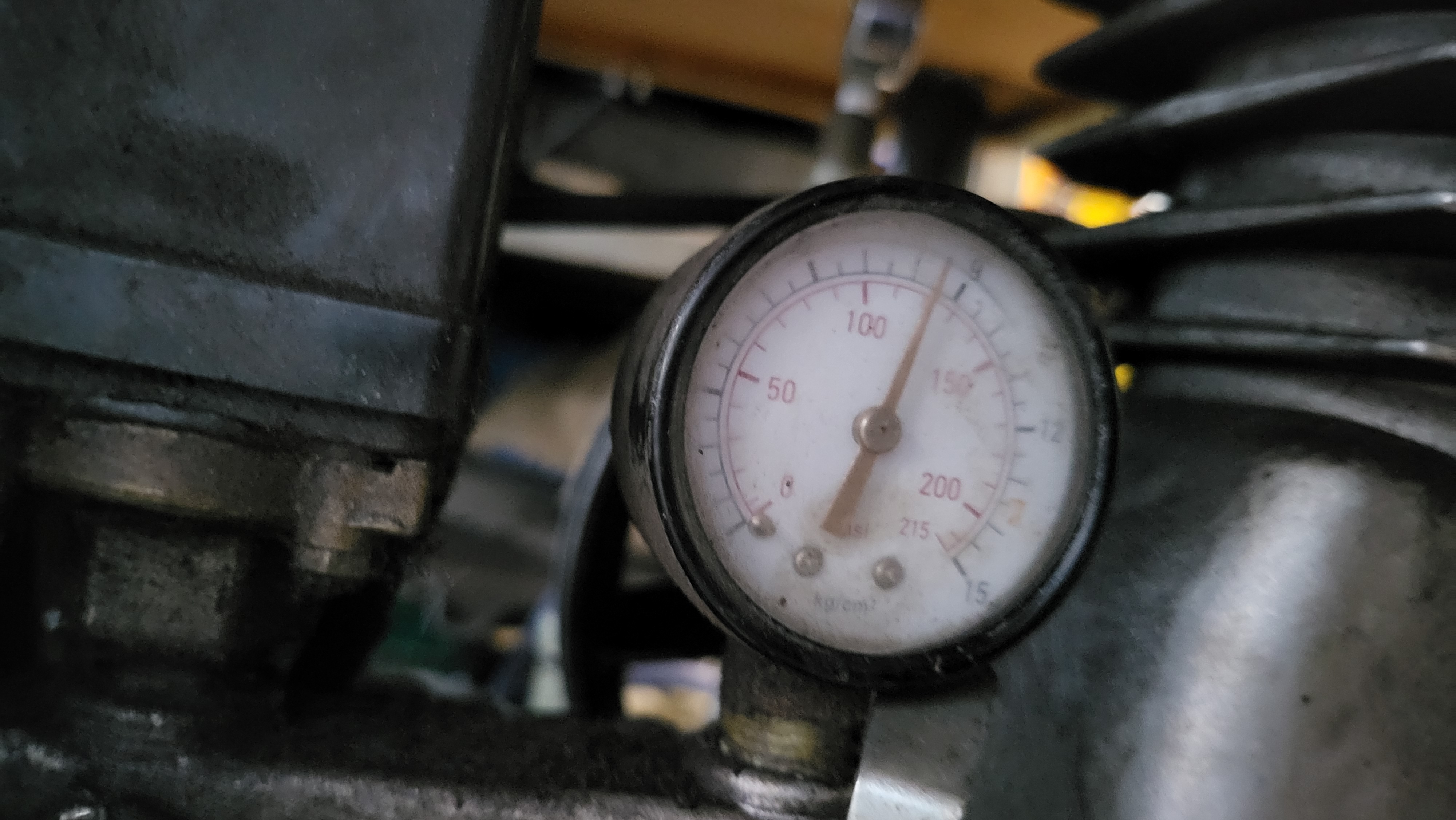

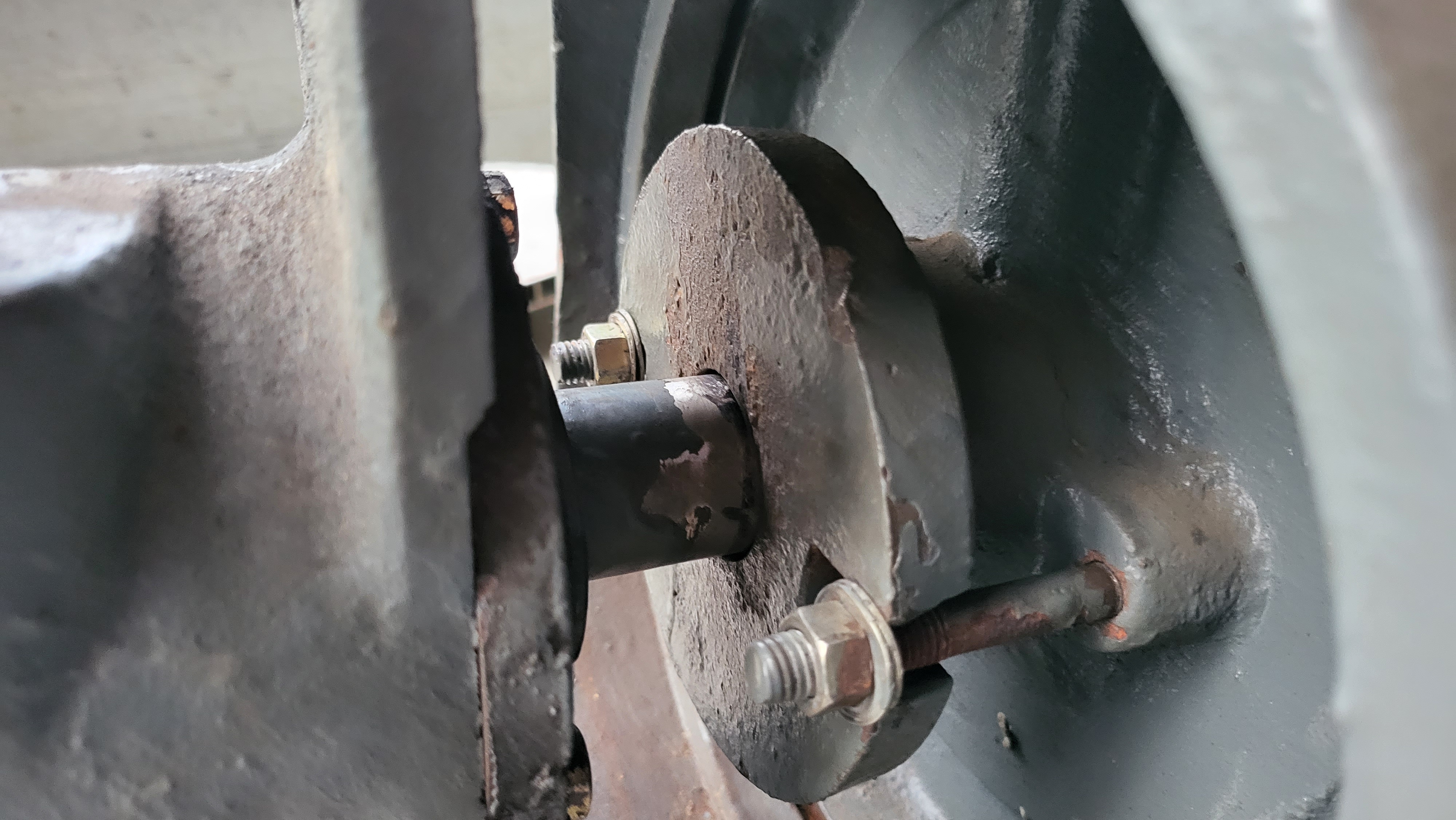

조립후 콤퓨레샤와 물을 이용하여 메카니칼실 기물을 테스트 합니다
샤프트 와 씰박스 이상무
이물질을 들어가지 못하도록 흡입구와 토출구에 마게를 하고 보관합니다
