경기도 부천에 모 프라자 건물입니다
저희 대승엔지니어링과 오랬동안 유지 관계를 맺고 있는 건물입니다
항상 문제가 있으면
관리소장님께서 제 카톡으로 여러장의 사진과 동영상을 보내주십니다
이번에도 00프라자 000관리소장님이 카톡을 보내주셨습니다

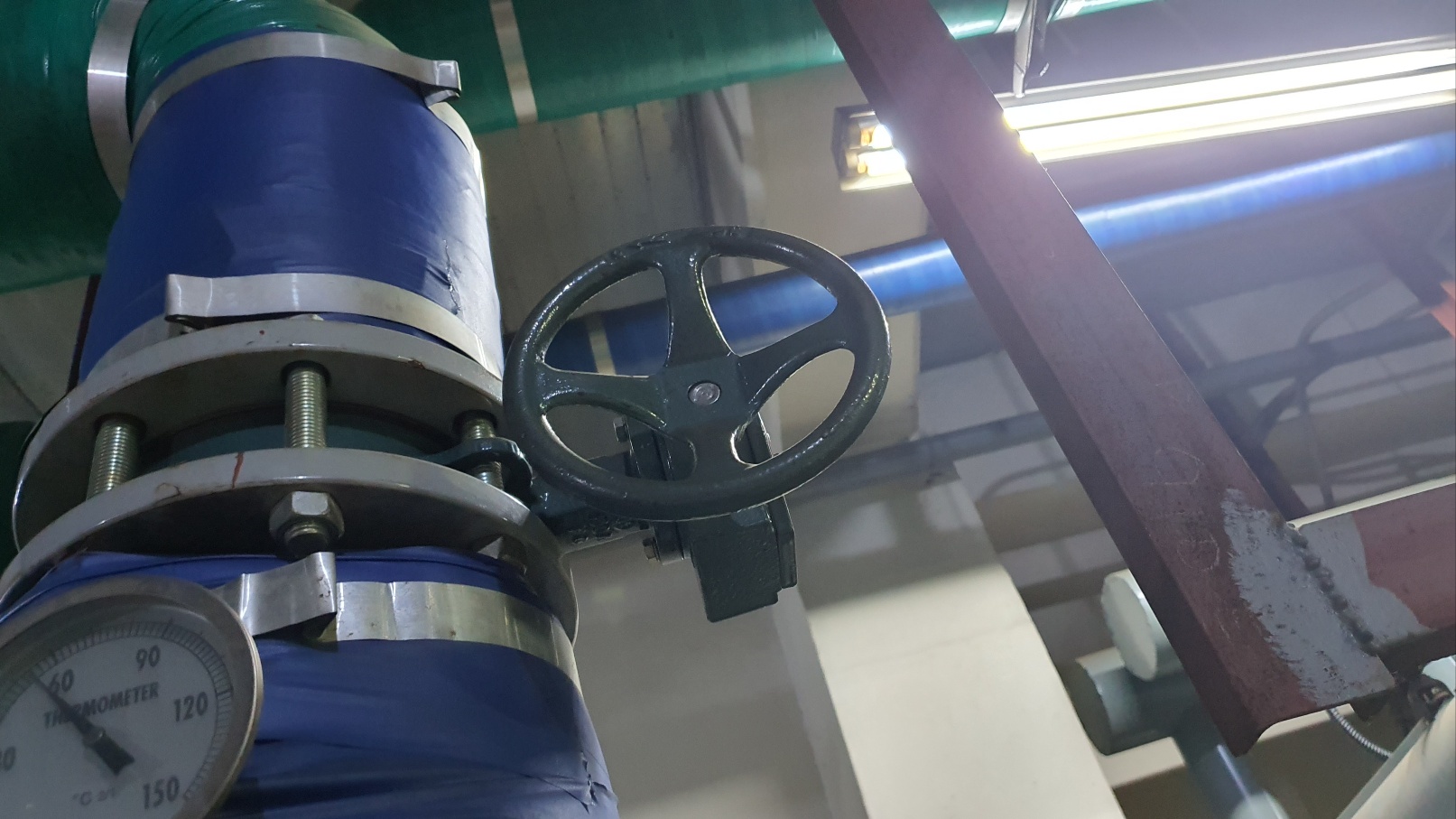

먼저 기어식버터플라이밸브
구경이150A 이네요
절연후렌지가 있는걸 보아 동관입니다
요건 또 펌프사진

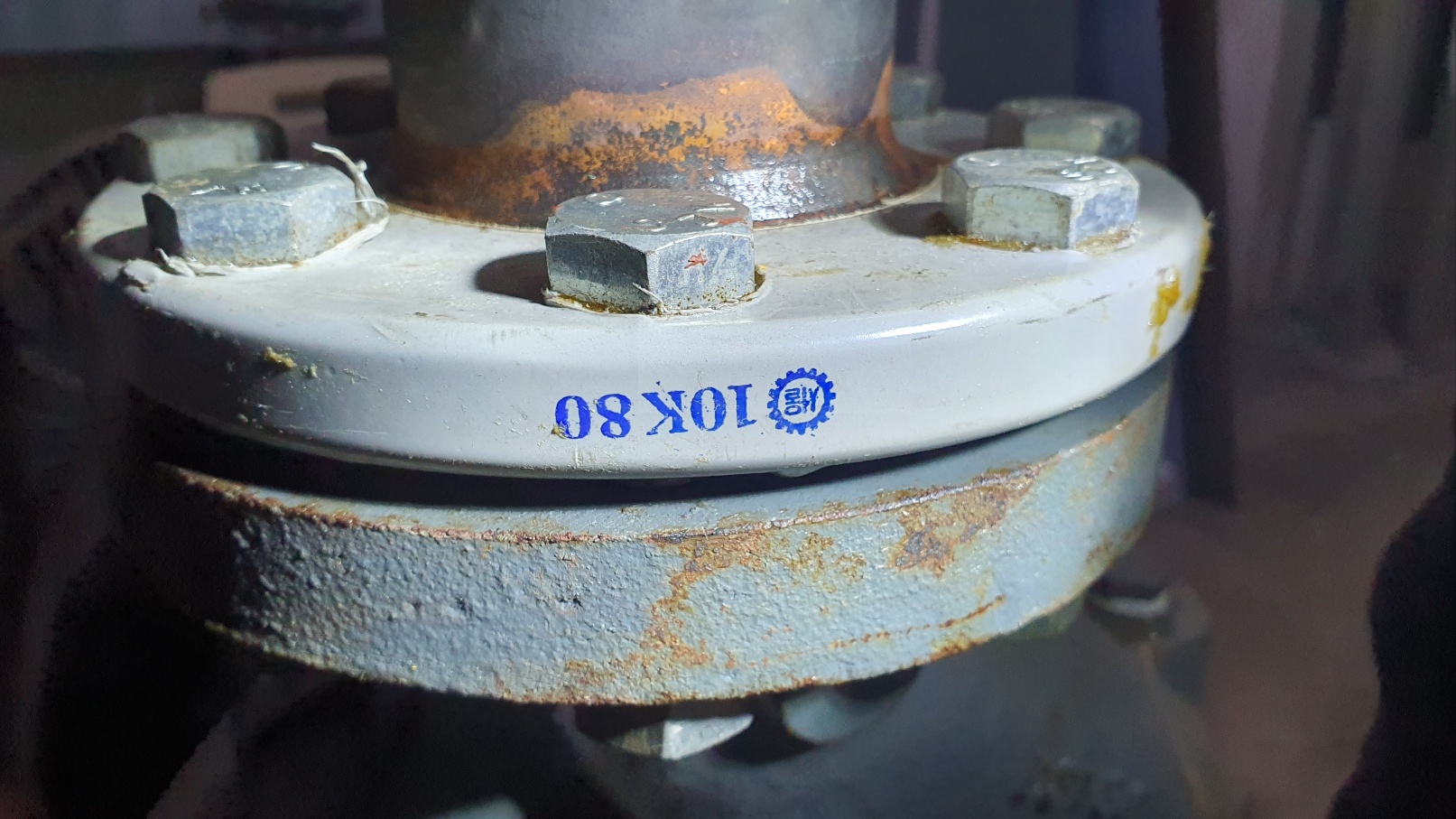

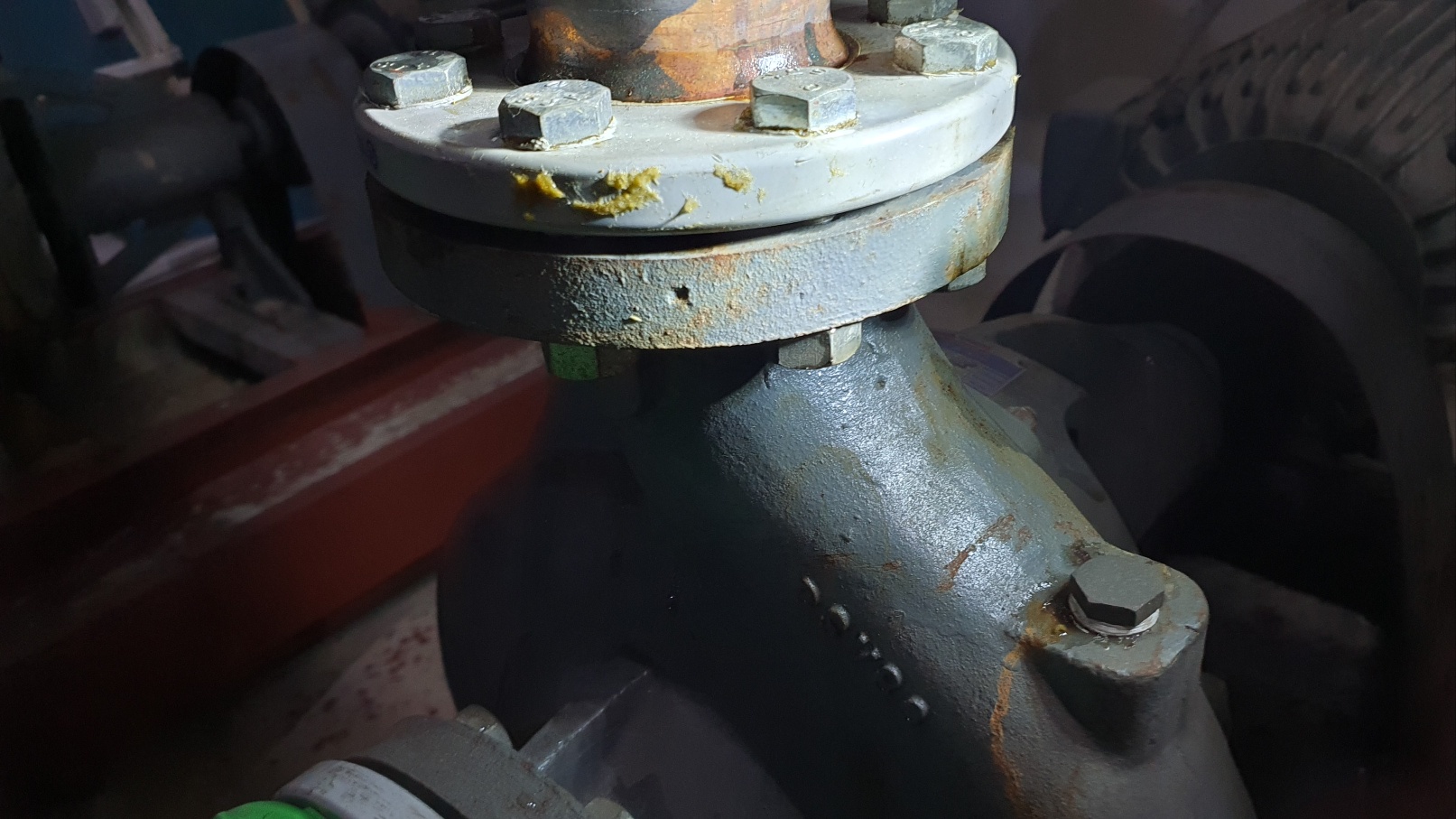

펌프 토출쪽에 80A 배관 사이즈네요
결국 펌프의 흡입구는 100A 토출은80A 단단벌류트펌프입을 알수있습니다
편흡입 벌루트펌프라고도 칭합니다

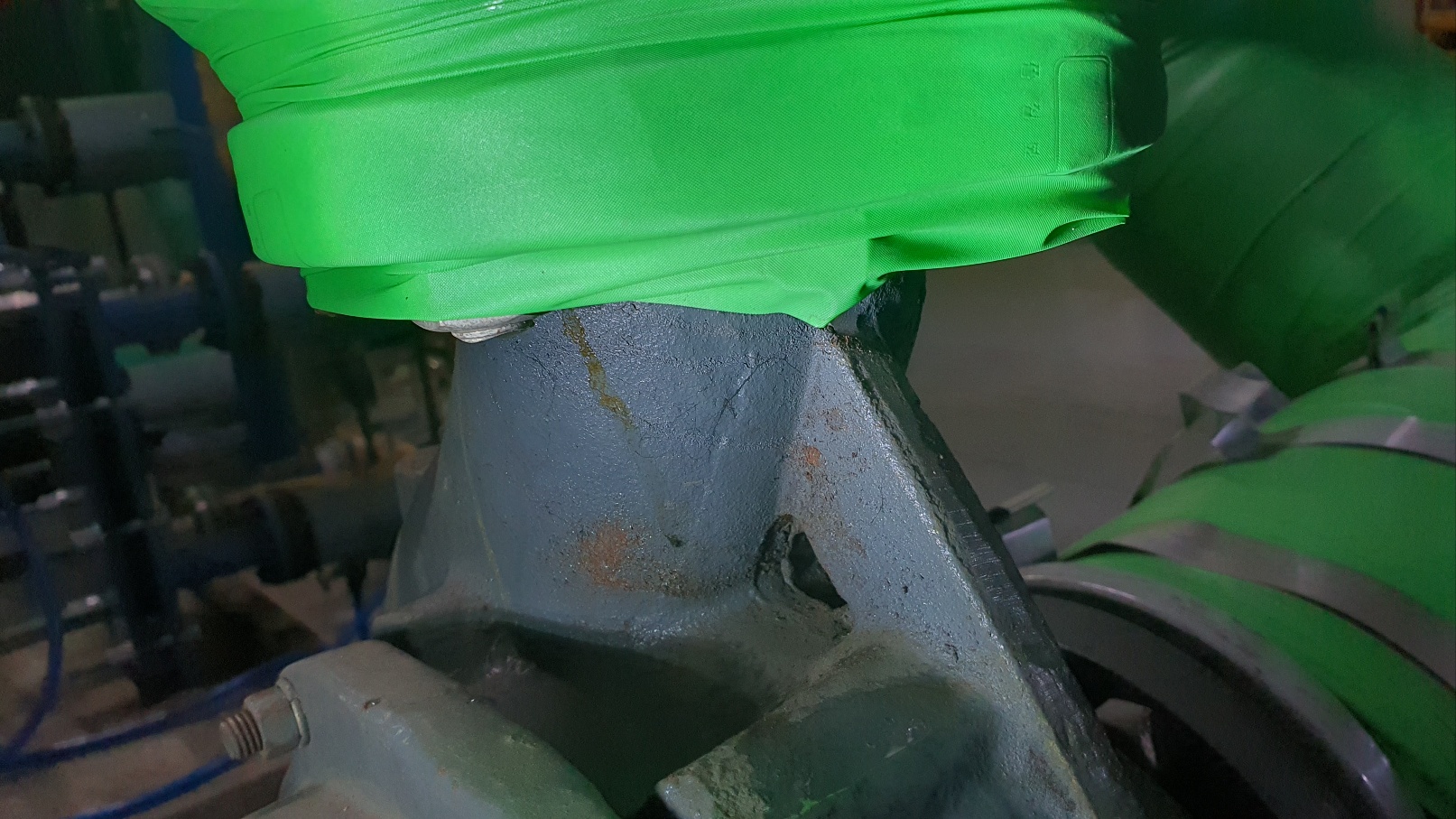

근데 자세히 보니 물기가 있네요
토출쪽만 계속 찍은걸 보니 뭔가 토출쪽에 문제가 있는듯 합니다
요것도 토출사진인데 ???
위에서 언급한대로 편흡입벌루트 펌프라 흡입은100A 토출은80A 이렇게 기본의로 구성됩니다
비로써 동영상을 보니 이해 가 갑니다
토출측 배관에서 물이 새고 있습니다
전화 통화로 토출배관 (동배관)에서 물이 새는걸 발견 연락을 주신겁니다
바로 방문하여 점검결과 토출측 동관이상으로 판단되고 더구나 난방순환펌프도 오랜사용으로 소음이 심하고 또 토출측 체크밸브가 문제가 있는것 같아
실측을 합니다
무엇보다도 항상 언급한것처럼
밸브 교체는 면간길이 L 길이라 칭하는 면간길이가 중요합니다

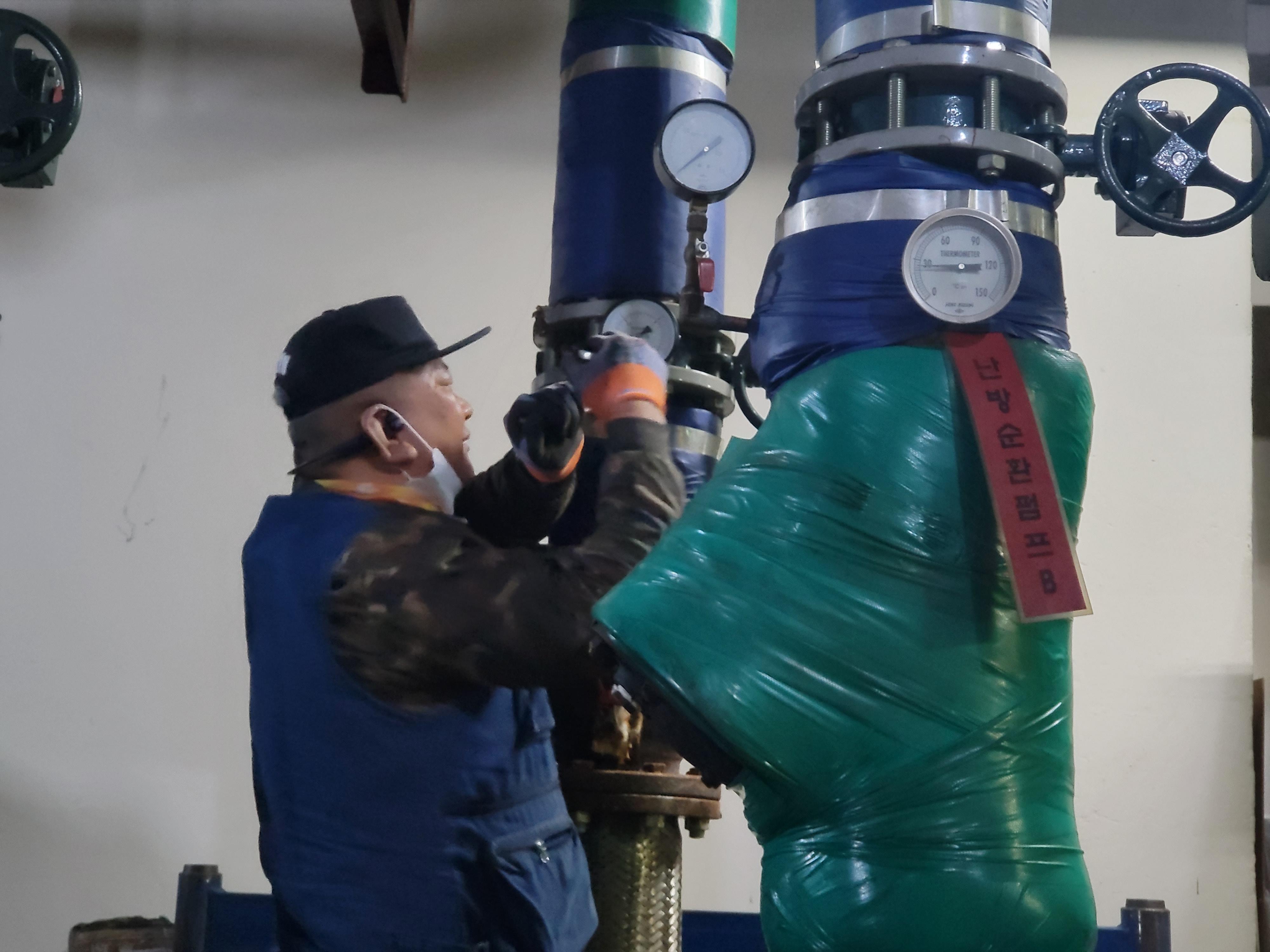

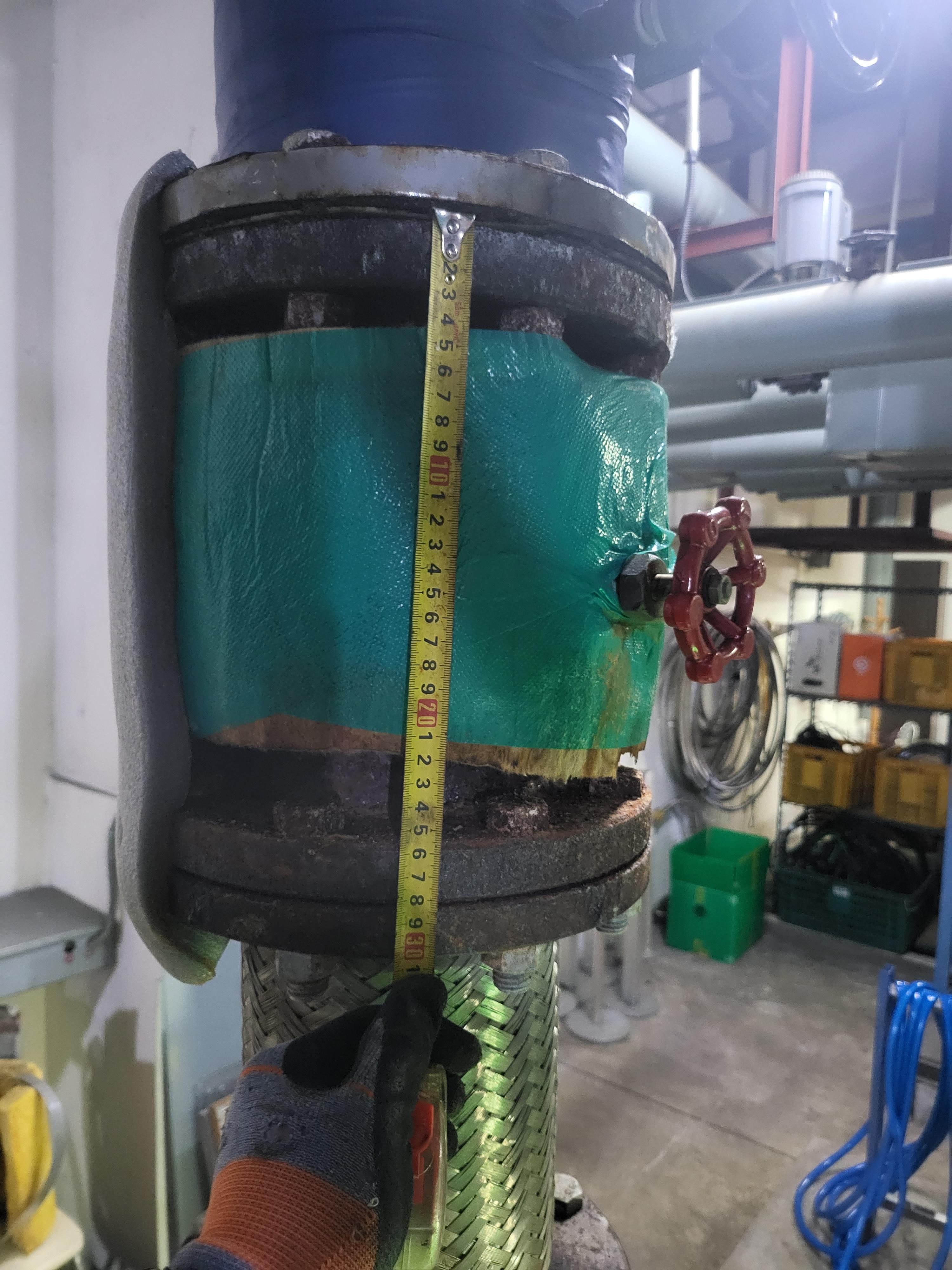

난방순환펌프 토출배관에 역류방지목적으로 있는 스모렌스키체크밸브 면간길이 측정
난방순환펌프 DSV 250-80 을 신품으로 교체 하기로 하고
토출배관 점검및 수리 토출측 헤머리스체크밸브도교체하기로 합니다
모터는 20마력4극으로 베어링교체후 재사용합니다

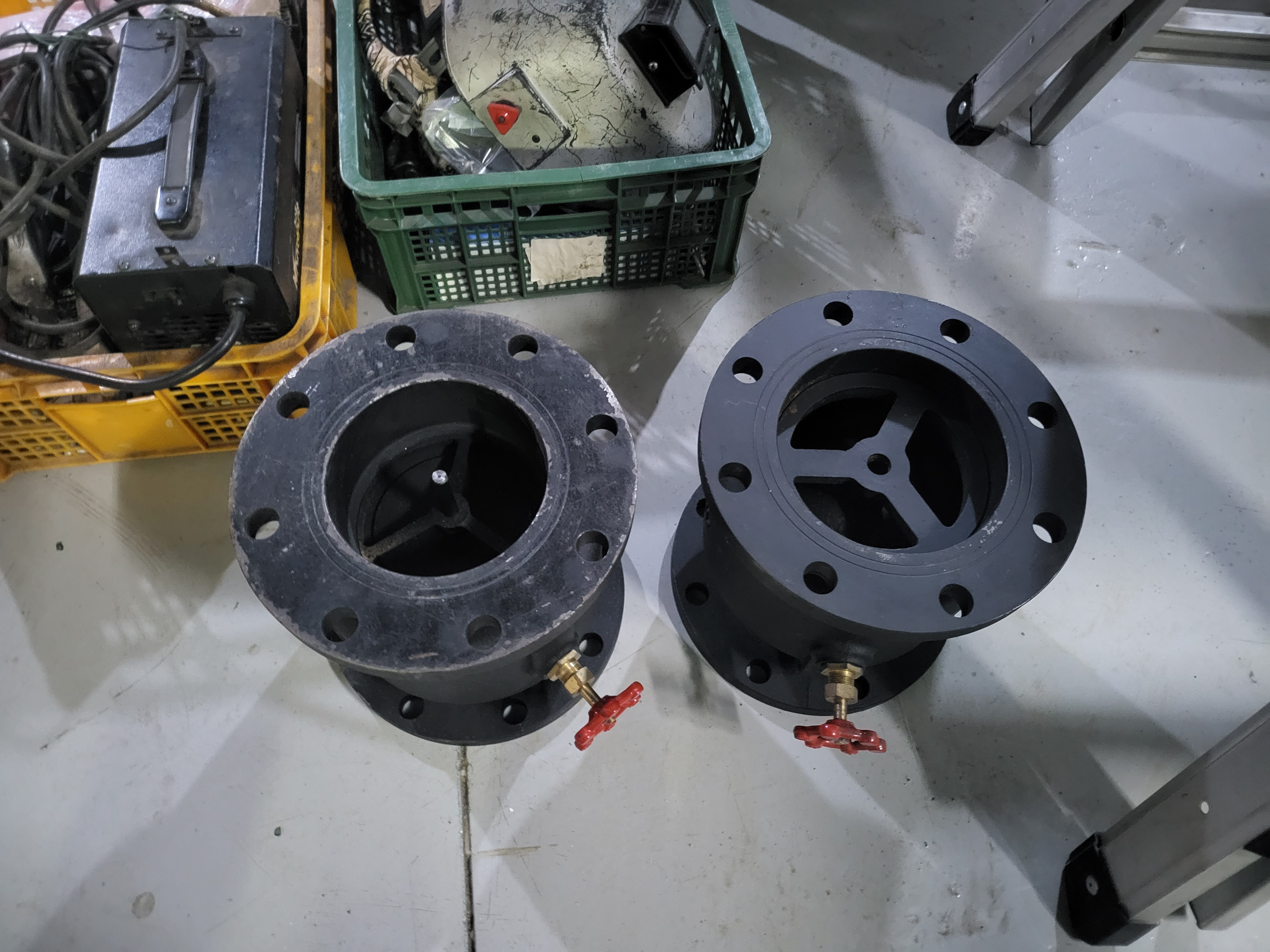

교체 해드릴 신품 스모렌스키체크밸브

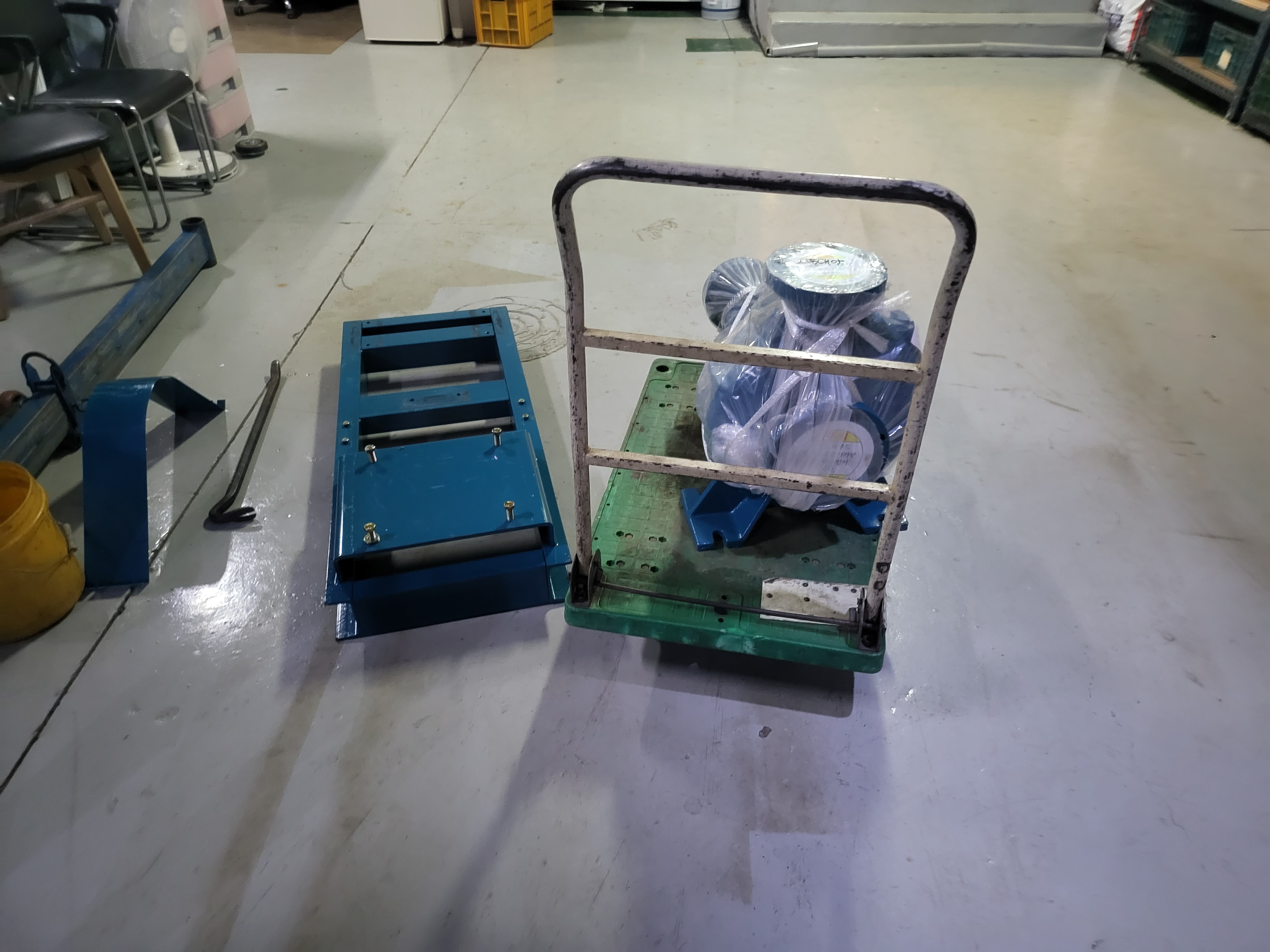

교체할 신품 DSV250-80 대영파워펌프 편흡입벌류트펌프 20마력
토출측 압력계도 이상하여 무조건 교체
먼저 모터를 분리합니다
모터 반부하측 베어링 분리중
그동안 저희 마님께서는 펌프를 분해 하기위해 보온재를 벗끼고있습니다
무엇보다도 중요한 베어링교체시 충격없이 삽입을 위한 베어링유도가열
모터 카풀링 분리중
모터 부하측베어링분리중
모터측 카플링 하나도 충격없이 삽입하기 위해 유도가열중

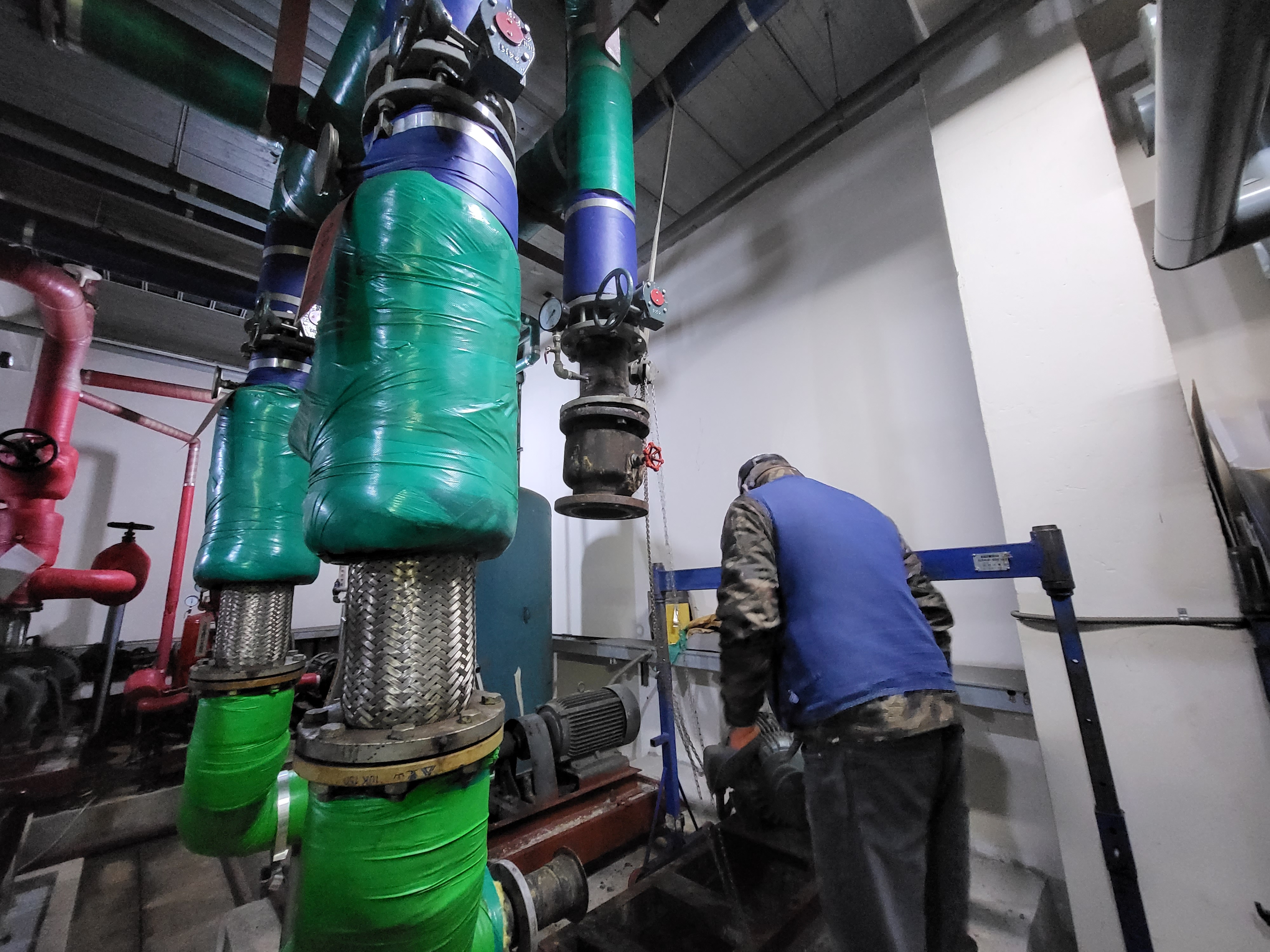

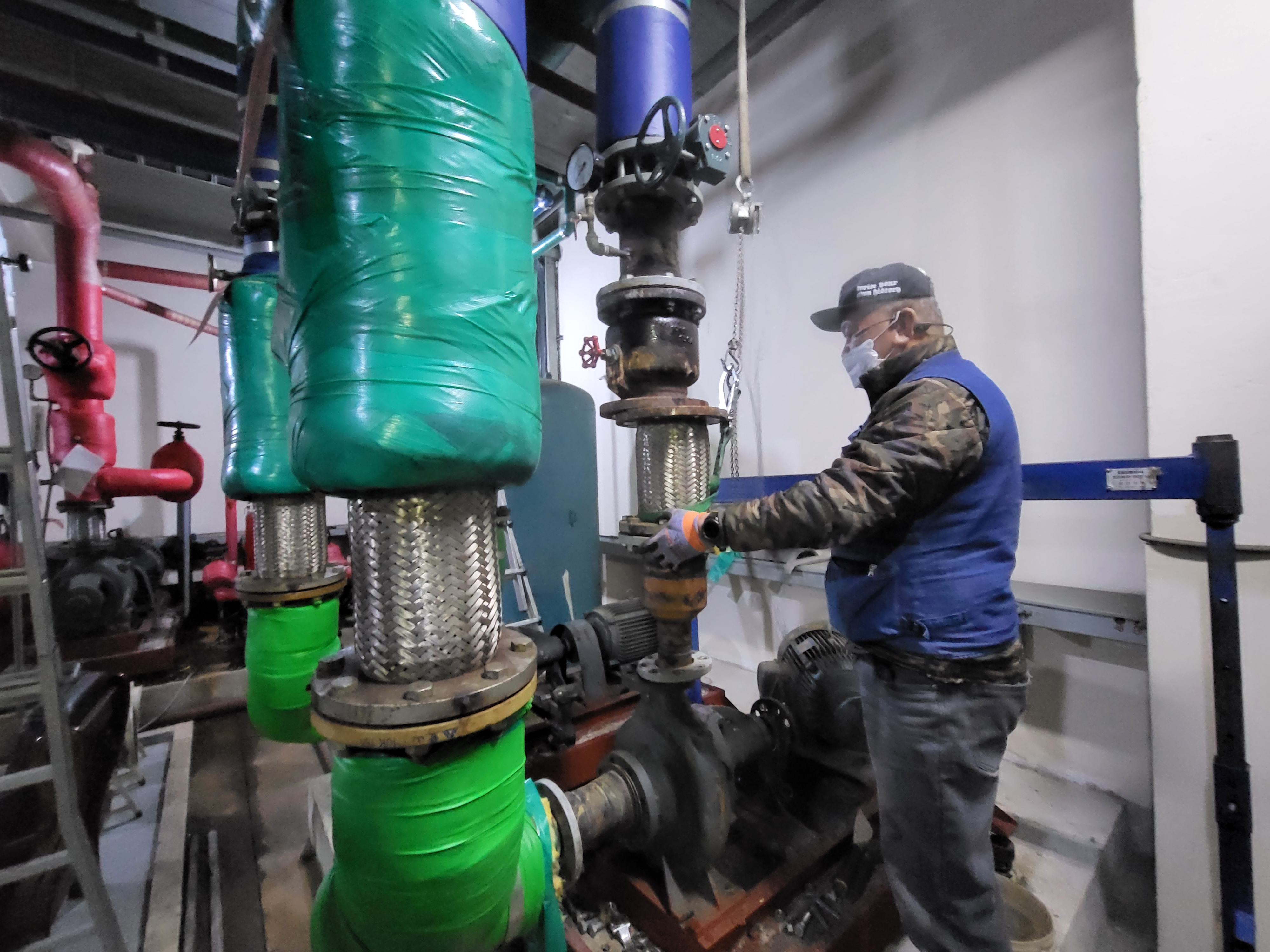

이제 토출측 배관을 분리 할차례입니다
체크밸브 분리중

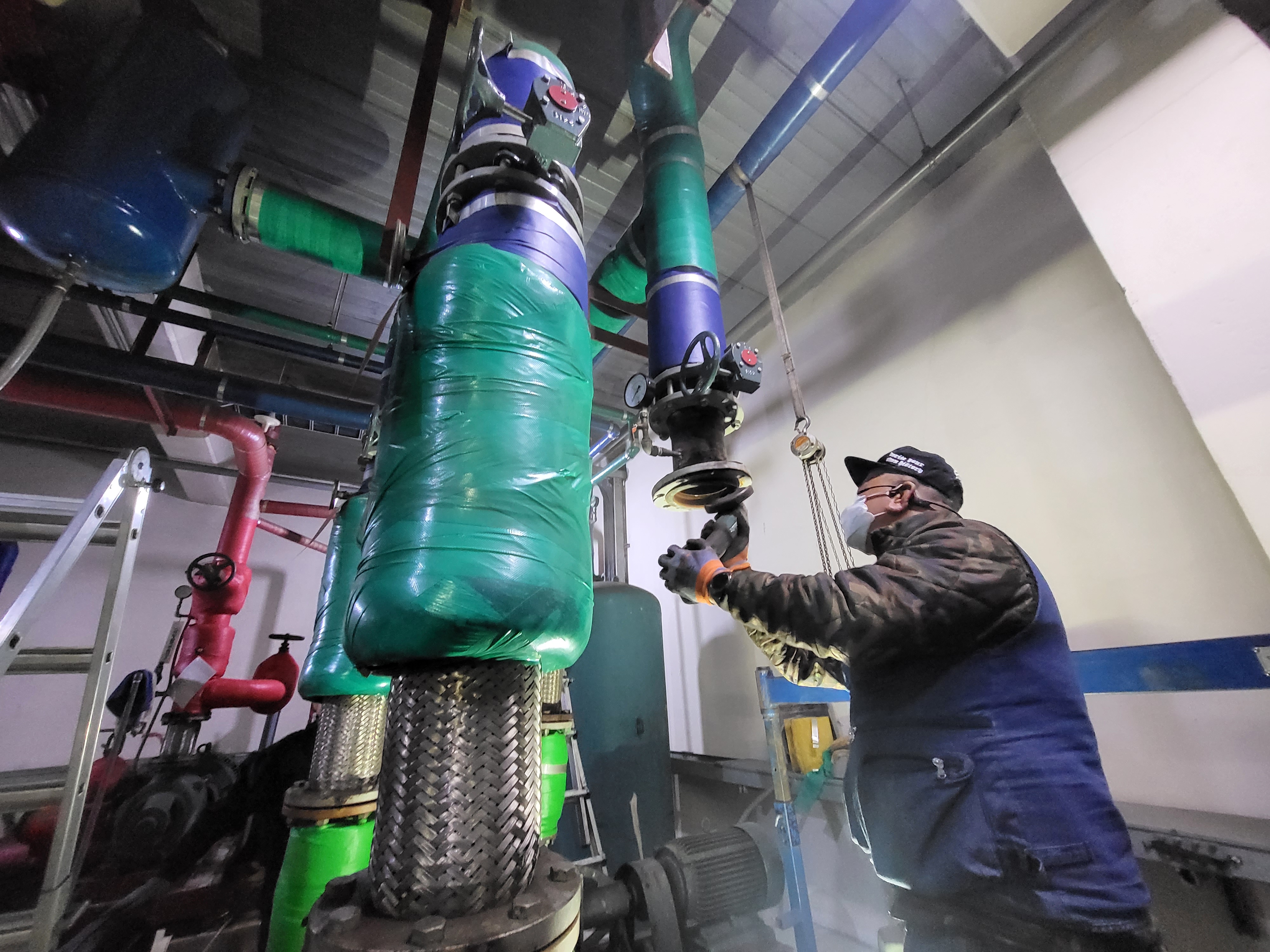

무게와 배관처짐을 주의 해야합니다 후렉시블도 분리합니다
펌프 방진가드에서 분리중
스모렌스키 체크밸브 10K150A 분리중

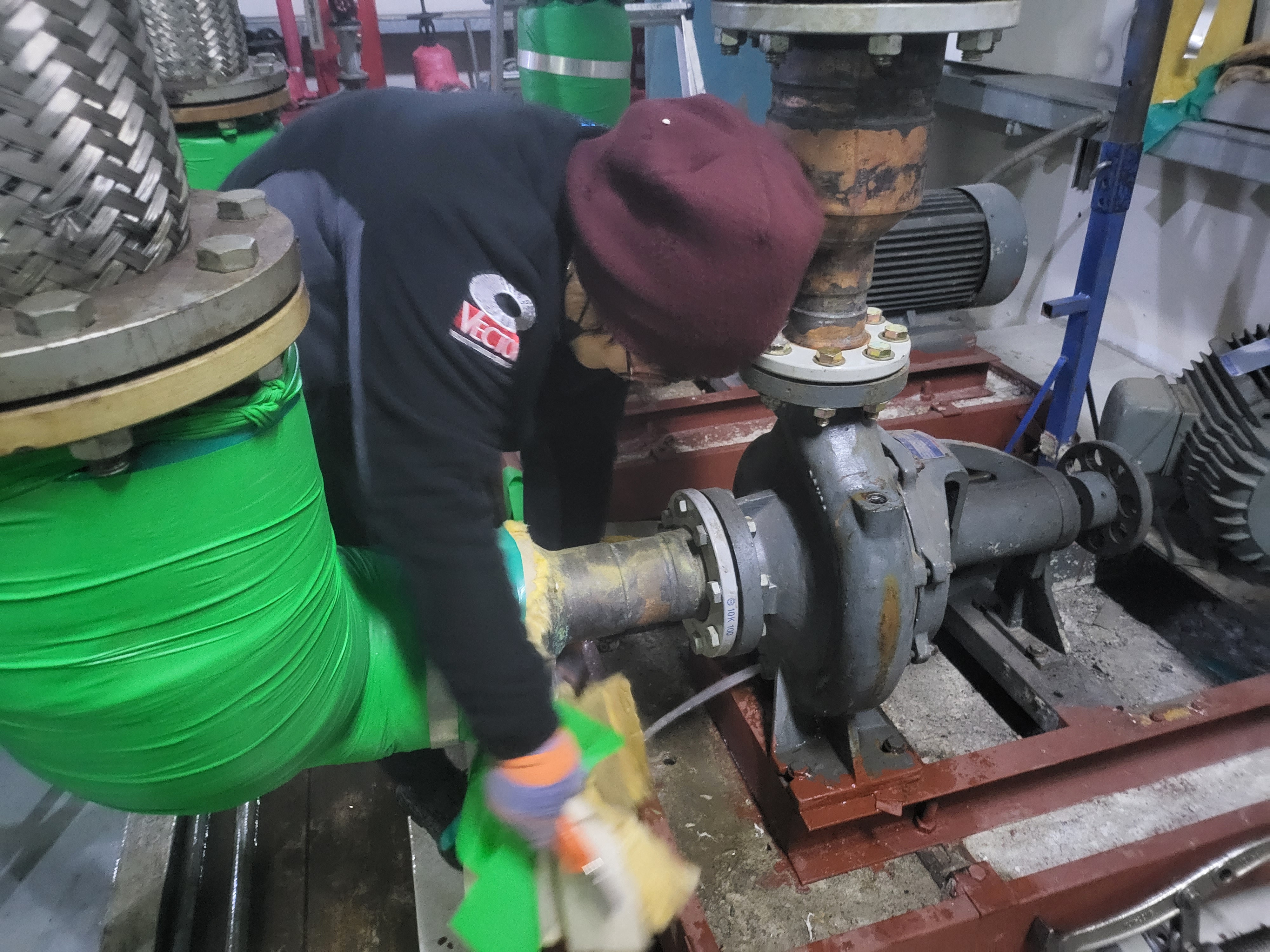

펌프 흡입구 토출구 후렌지 부식제거및 크리닝
체크밸브 부착부분 후렌지도 가스켓제거및 크리닝
누수가 되던 펌프토출측 배관 부식을 제거 합니다
먼저 해머리스체크밸브 교체 10K150A

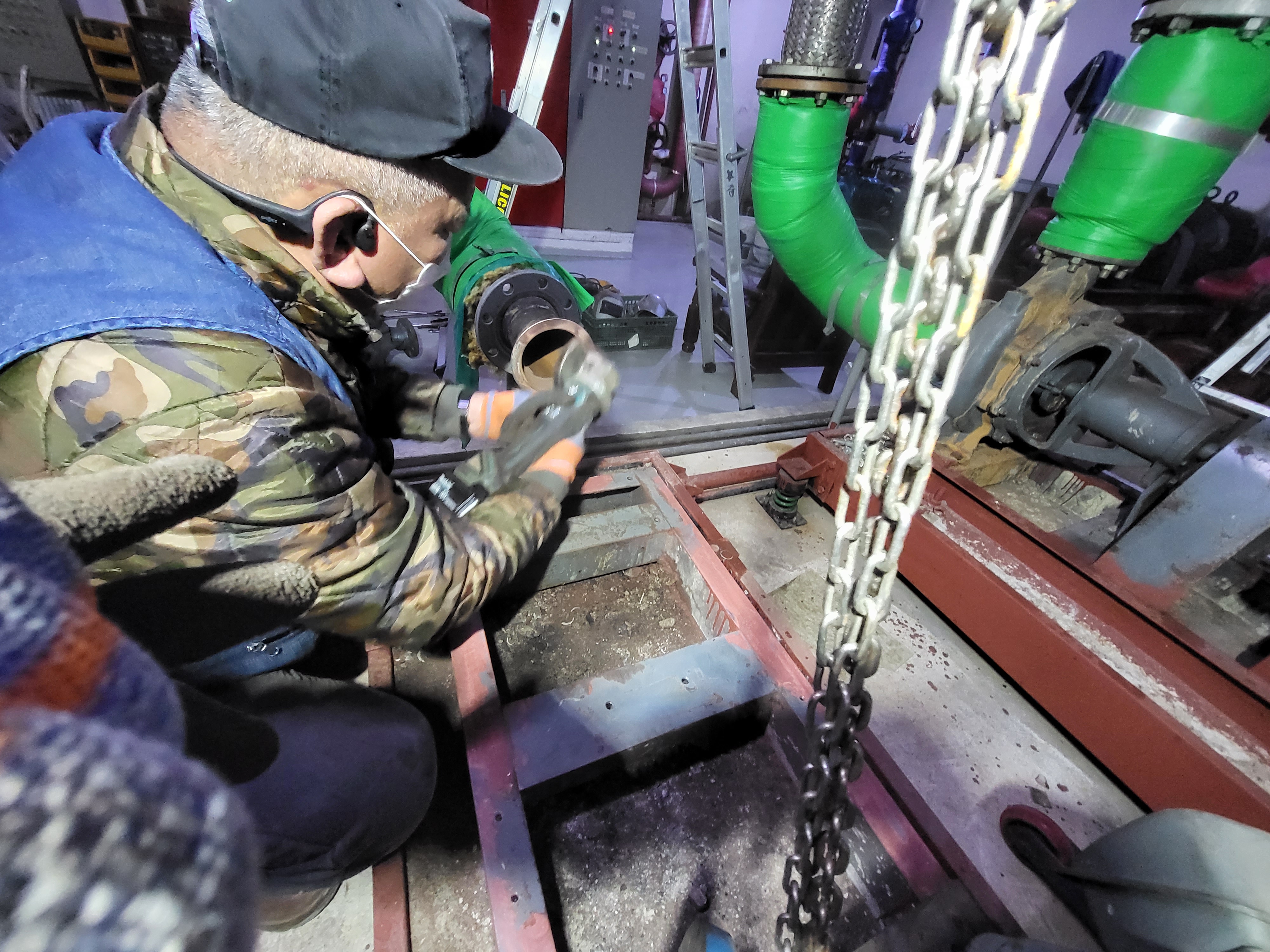

먼저 펌프 교체 모터와 축정렬중
기존펌프베트 재사용
기존펌프 베드 재사용으로 시운전
진동이 발생하는것 같아 다시 펌프베드 교체 고정중
항상 끝까지 책임을 다함
물이 새던 펌프 토출측 동배관은 크랙으로 인하여 용접중
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
