서울특별시 관악구에 있는 모 아파트 저수조 입니다
신우밸브 대리점 요청으로 인하여
두장의 사진과 함께 교체 작업요청이 왔습니다

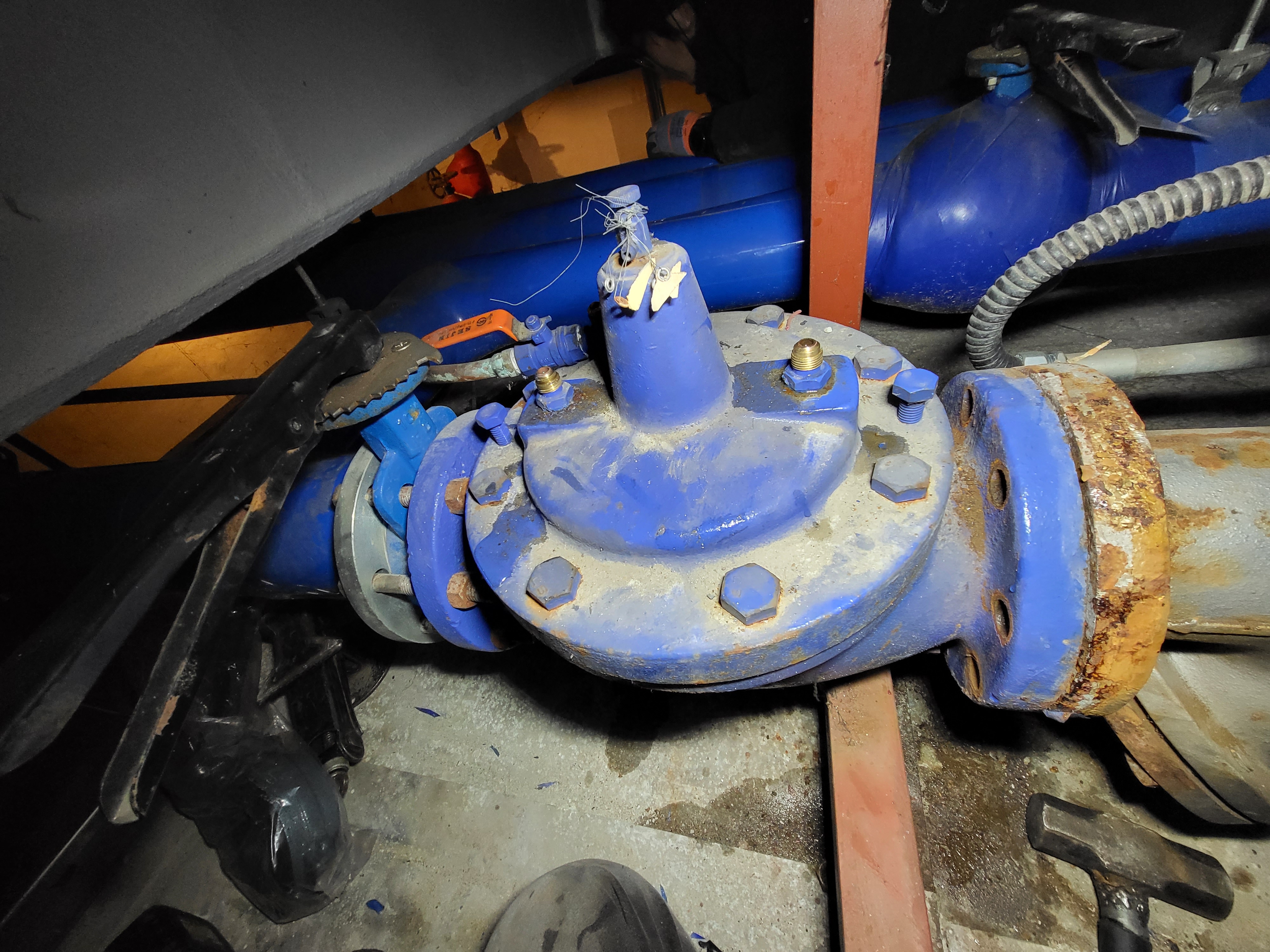

사진을 보니 SWV-FS12 신우정수위조절밸브 완전구형 단종된지 최소25년은 된 제품입니다
사진상 정수위밸브와 버터플라이밸브가같 붙어있어 버터플라이밸브같이 교체 하는게 좋겠다고 했습니다
구경은 100A 입니다
제품은 신우밸브 대리점에서 보내주셔서 교체작업을 진행합니다
높이가 어정쩡해 고개를 못들고 작업을 합니다
솔레노이드밸브 전원선 점검
부식이 심합니다
무게때문에 상부카바를 분리해서 조금이라도 무게를 낮추기로 합니다
상부케이스 분리후
안풀리는 볼트는 짤라냅니다
안전을 위해 밸브 하부에 작키를 받쳐 놓고 작업을 진행합니다 버터플라이밸브 분리중

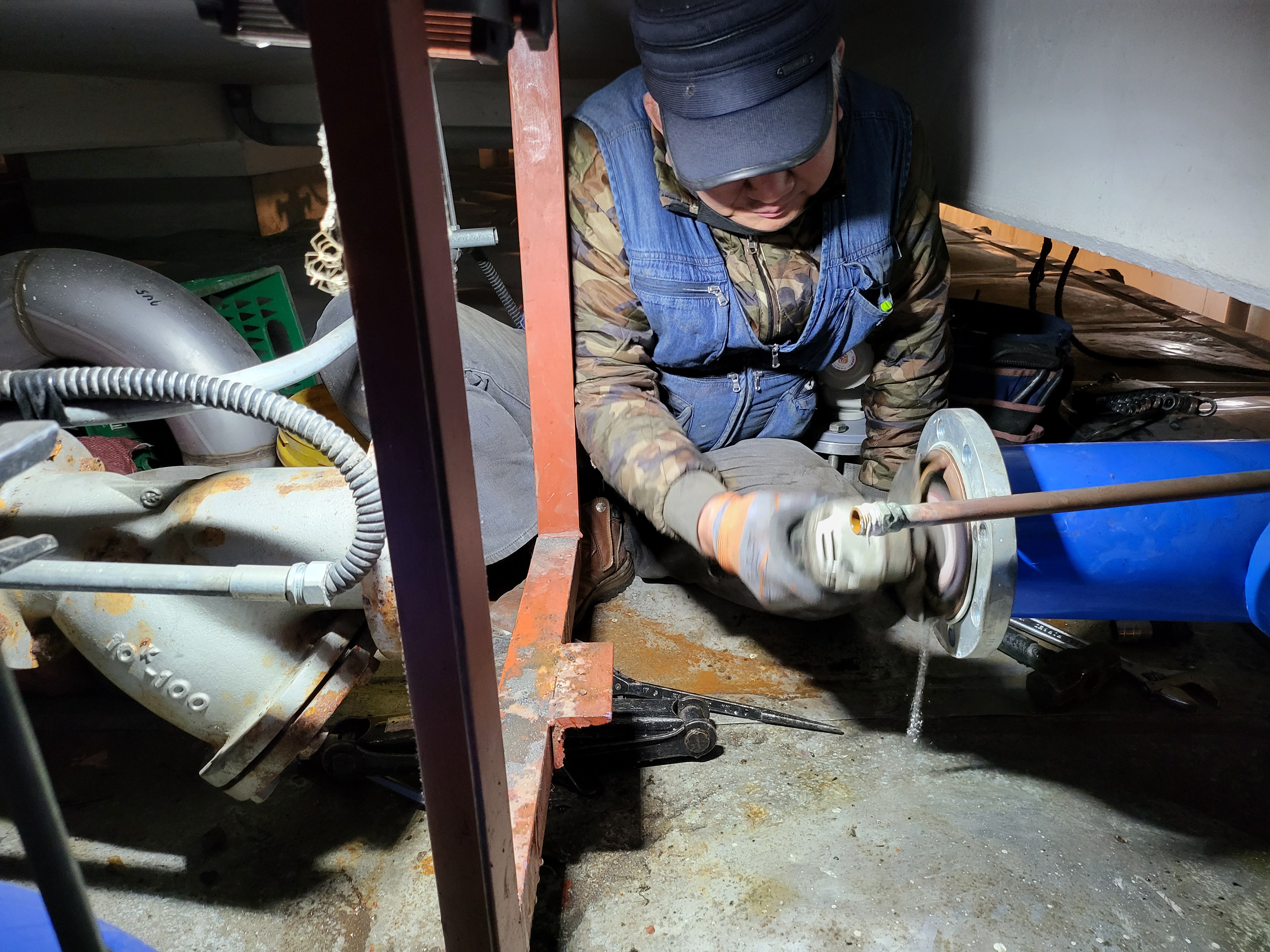

후렌지에 붙어있는 부식제거를 합니다
배관지지대를 아마 밸브 설치후 만들었는지 볼트가 빠지지않아 절단합니다
가끔 이런곳이 있습니다
그냥 상황에 맞게 작업합니다
동후렌지 부식도 제거합니다
비좁고 물에 젖어도 이물질제거를 위해 플러싱작업을 합니다
SWV-FS12D 100A 신형 밸브를 부착합니다
기어식 버터플라이밸브도 같이 교체합니다
저수조 내부에 연결된 15A볼탑 라인 배관도 연결합니다

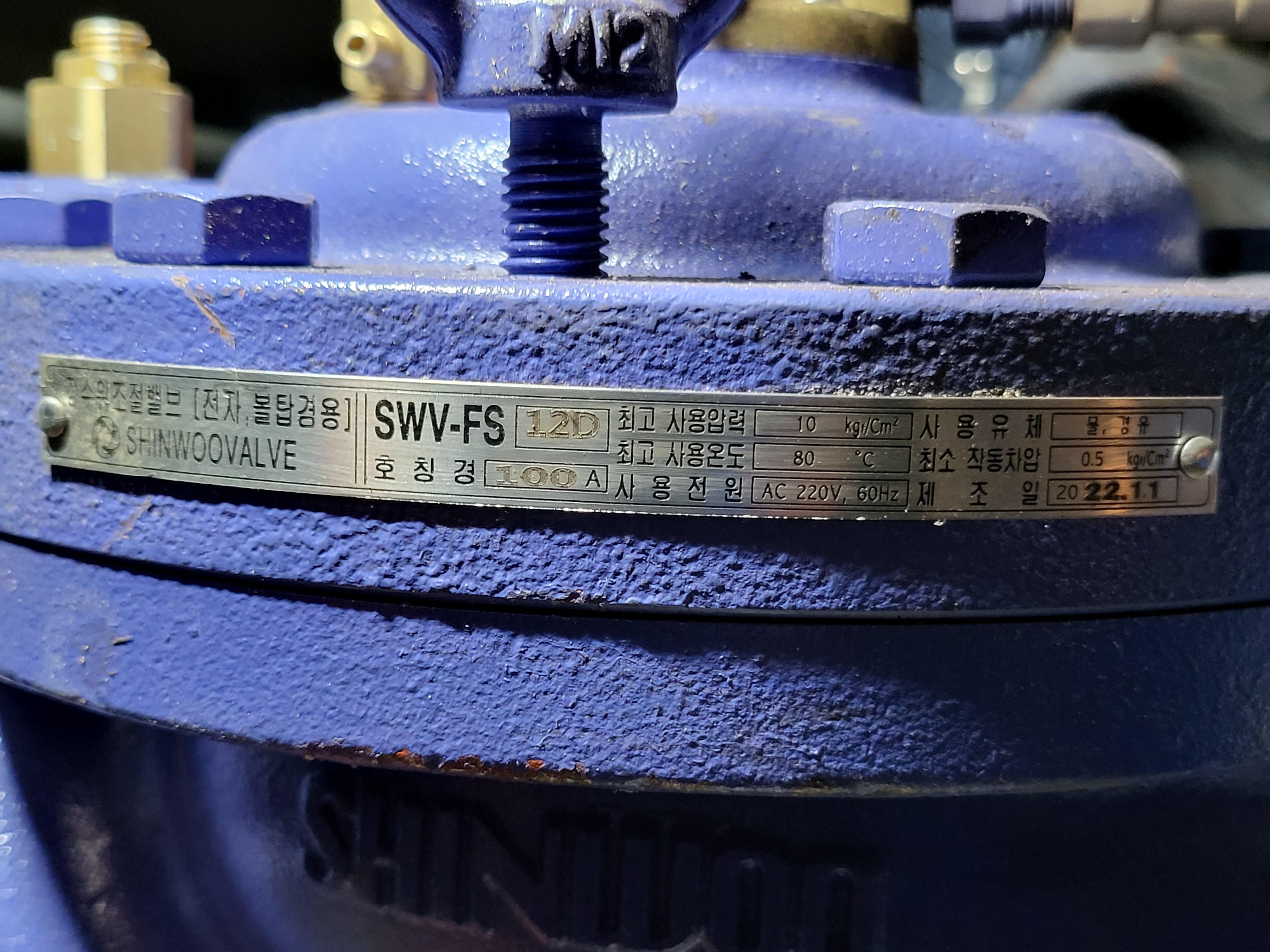

SWV-FS12D 100A 명판
용접으로만되어있는 배관을 유니온을 사용하여 추후 점검및 유지보수가 용이하게 만들었습니다
시운전을 하는데 스트레이너 전단 버터플라이밸브에서 누수가
그냥 지나칠순없죠
조여줍니다 이제 누수가 없습니다

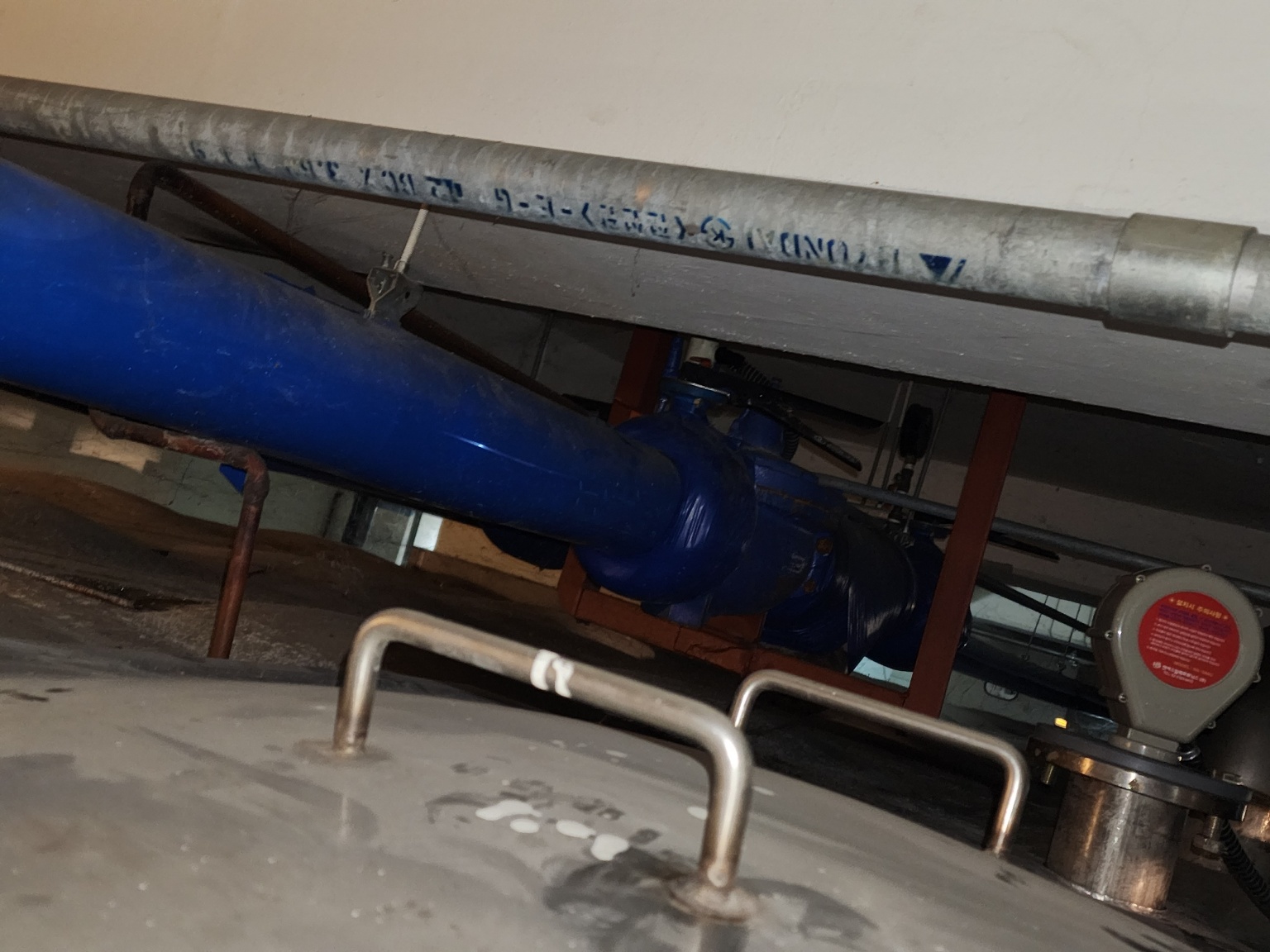

교체 완료 시운전완료
올라간김에 레벨센서 도 확인합니다

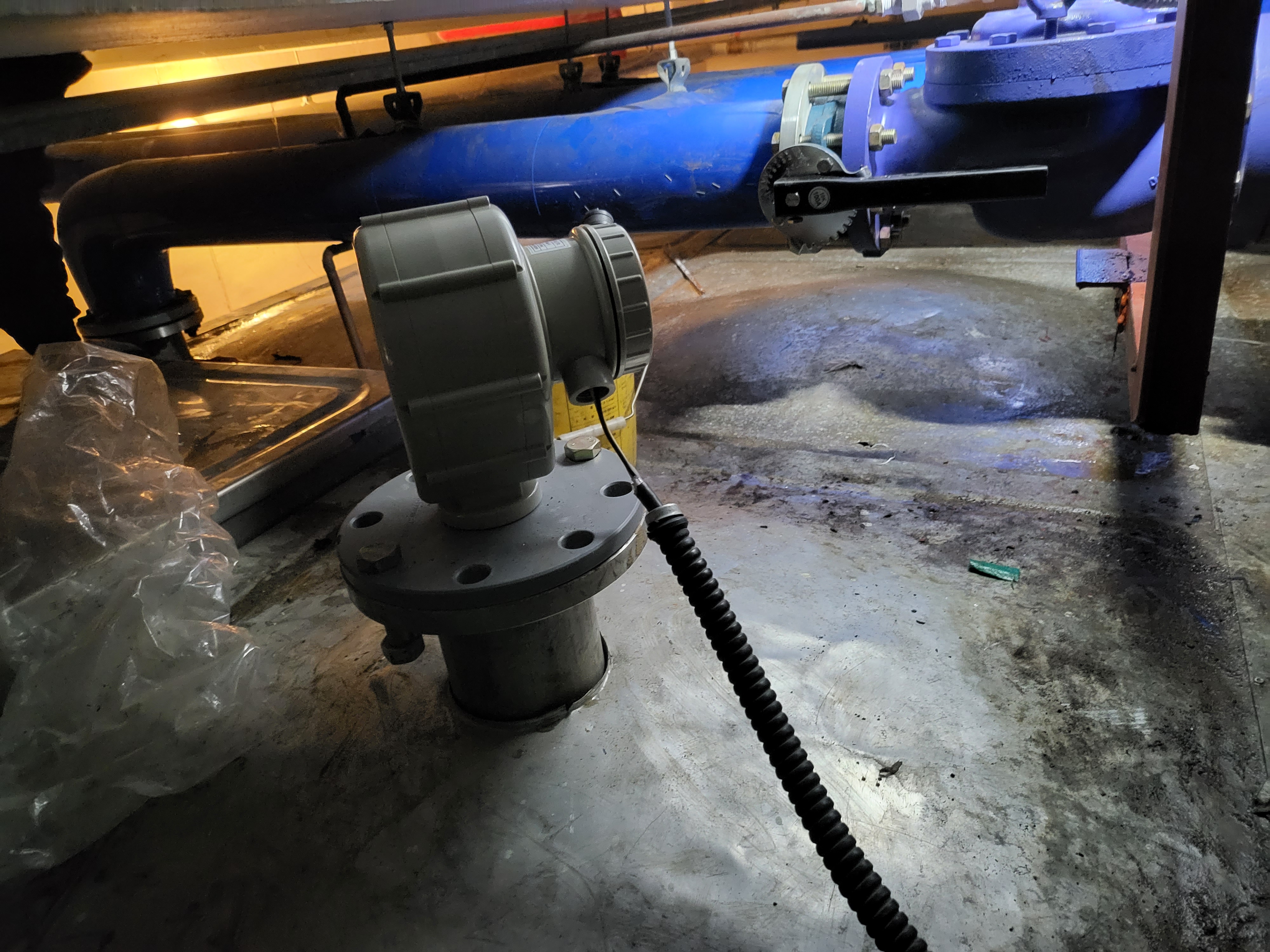

남성기어식레벨센서입니다
이렇게 사진을 찍어놓으면 추후 이상시 바로 제작 교체가 가능합니다
밸브 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
