SWV-S11B 40A 신우정수위조절밸브 안열림으로 인한수리(고가수조 정수위밸브로 사용중)

경기도 구리시에 한 아파트  고가수조 정수위조절밸브 안열림으로 긴급하게 연락이 왔습니다

오래된 아파트라 작년에도 고가수조 4군데 인가를 정수위밸브교체및 수리 해주었던곳입니다

이상하게 고가수조에 따라 신우정수위조절밸브와 신한워터레벨콘트롤밸브가 섞여있는걸로 보아

아마 여러업체에서 입맛에맞게 교체 한것 같습니다



인연이 있는곳이라 모른체 할수도 없고

마침 하남시에서 작업중인데

오후5시쯤 연락이 왔습니다

고가수조 특성상 고가수조의 용량이작을경우 관리자분은 밤을새야겠교

결국 고민끝에 하남시 작업을 마치고 달려갔습니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



위 점검법을 반장님께 알려드렸더니

점검을 해보니 고가수조에 물이 없어  고가수조 콘트롤에서 스타트 전원이 들어오고 지하급수펌프는 작동하며

정수위밸브 솔레노이드밸브는 뜨거워지는데 물이 투입이 안된다고 합니다

이럴때 대부분 다이아후램 손상으로 생각할수있습니다



저희 대승엔지니어링에서는



정수위밸브 수리부품



신우정수위밸브40A~150A까지

신한정수위밸브50A~200A까지

삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다



본론은 전자밸브가 설치되어 있는 정수위밸브에서

솔레노이드밸브에 전원은 들어갔는데

밸브 본체가 열리지 않는다는건 거의 다이아후램 손상으로 생각하시면 됩니다



고가수조에 달려있는 SWV-S11B 40A 신우공업정수위조절밸브입니다

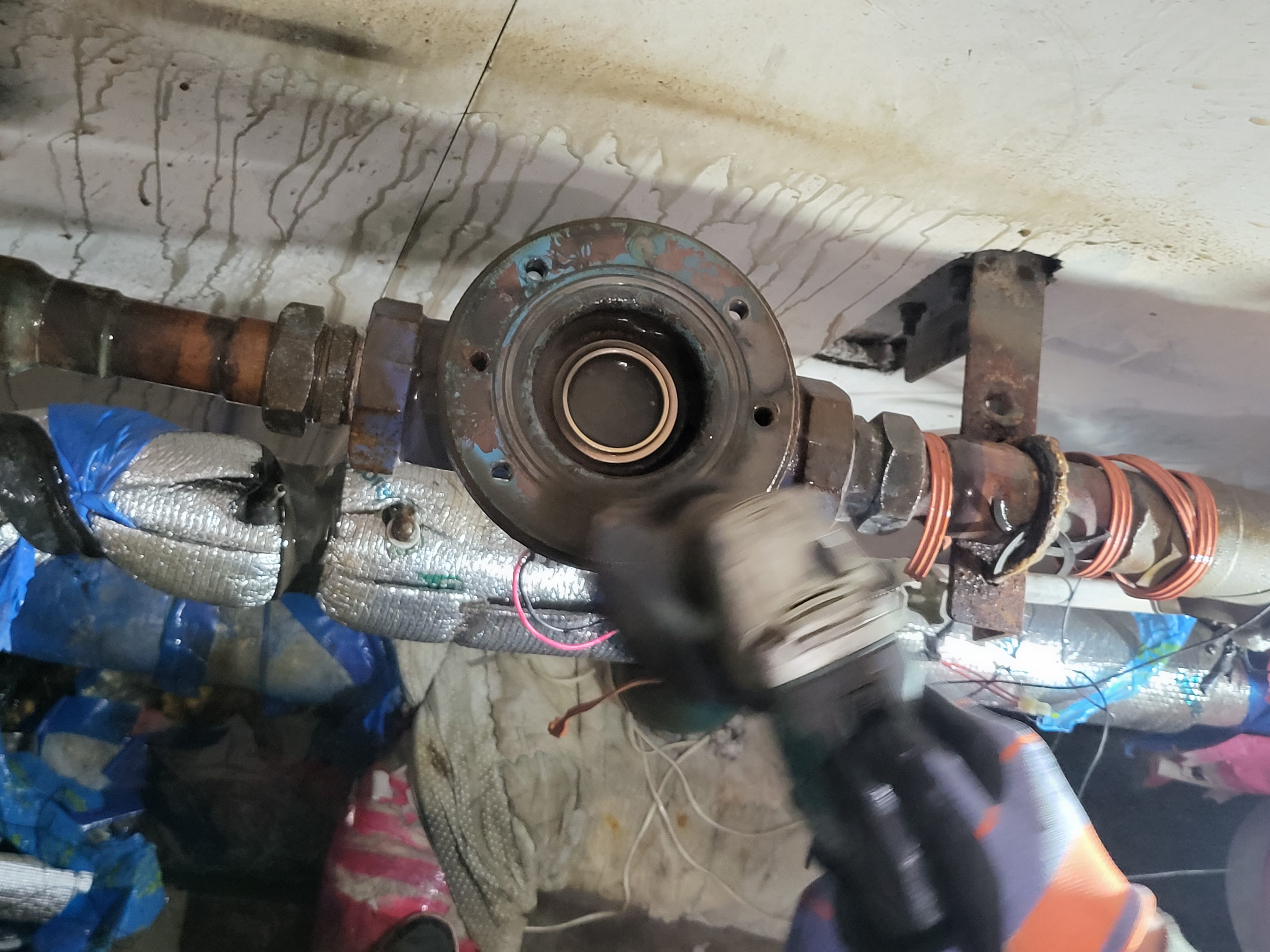

상부 케이싱을 열고 다이아후램을 분리하고 먼저 하부케이싱 부식제거및 점검을 합니다

가운데 신주부분은 절때 만지지 말고 다이아후램이 접촉하는 큰 구멍 주물부분의 부식만 제거합니다

또한 손가락이 있는 부분이 물이 다이아후램 상부로 들어오는 구멍입니다 부식을 제거 해줘야 합니다

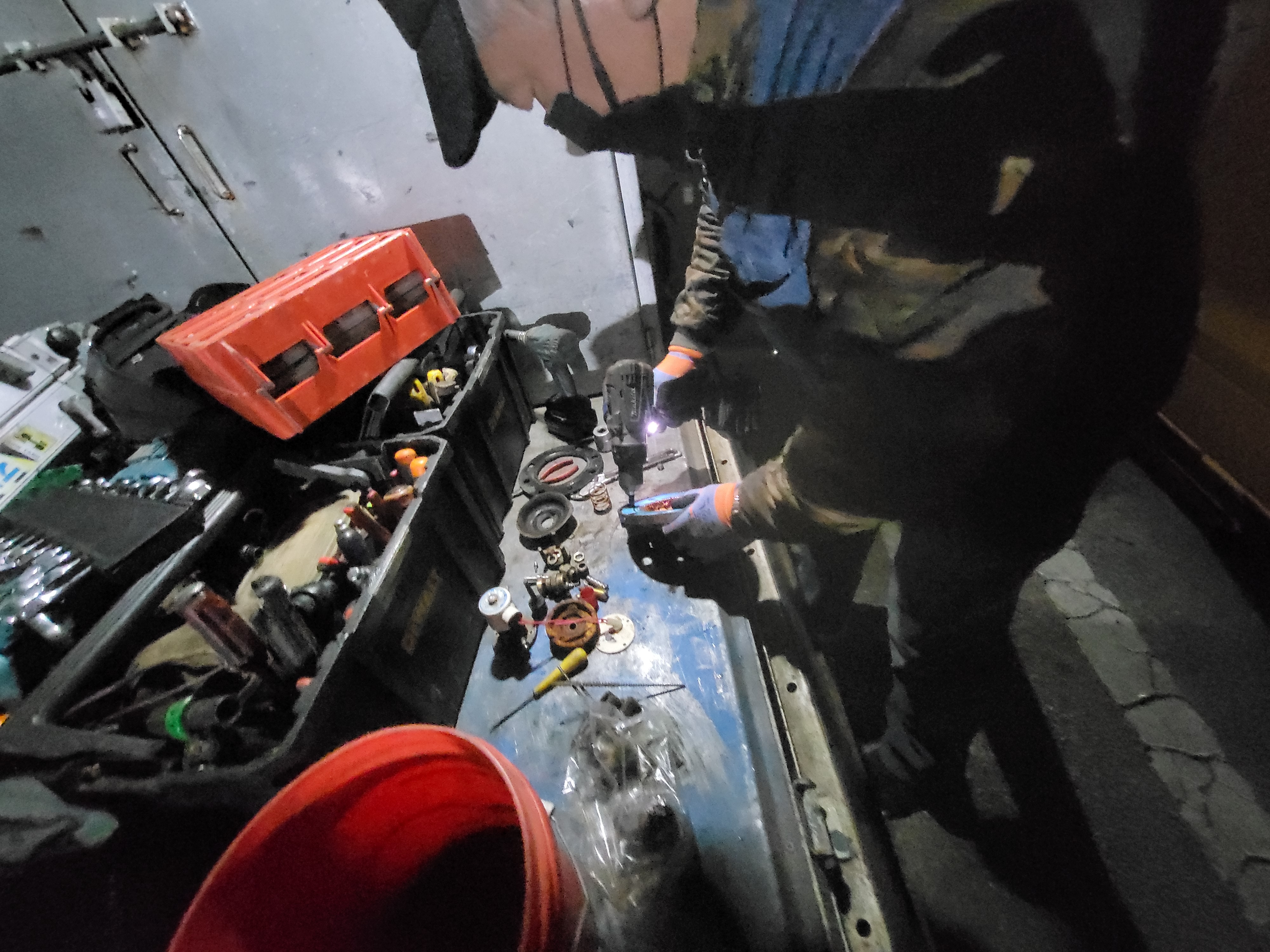

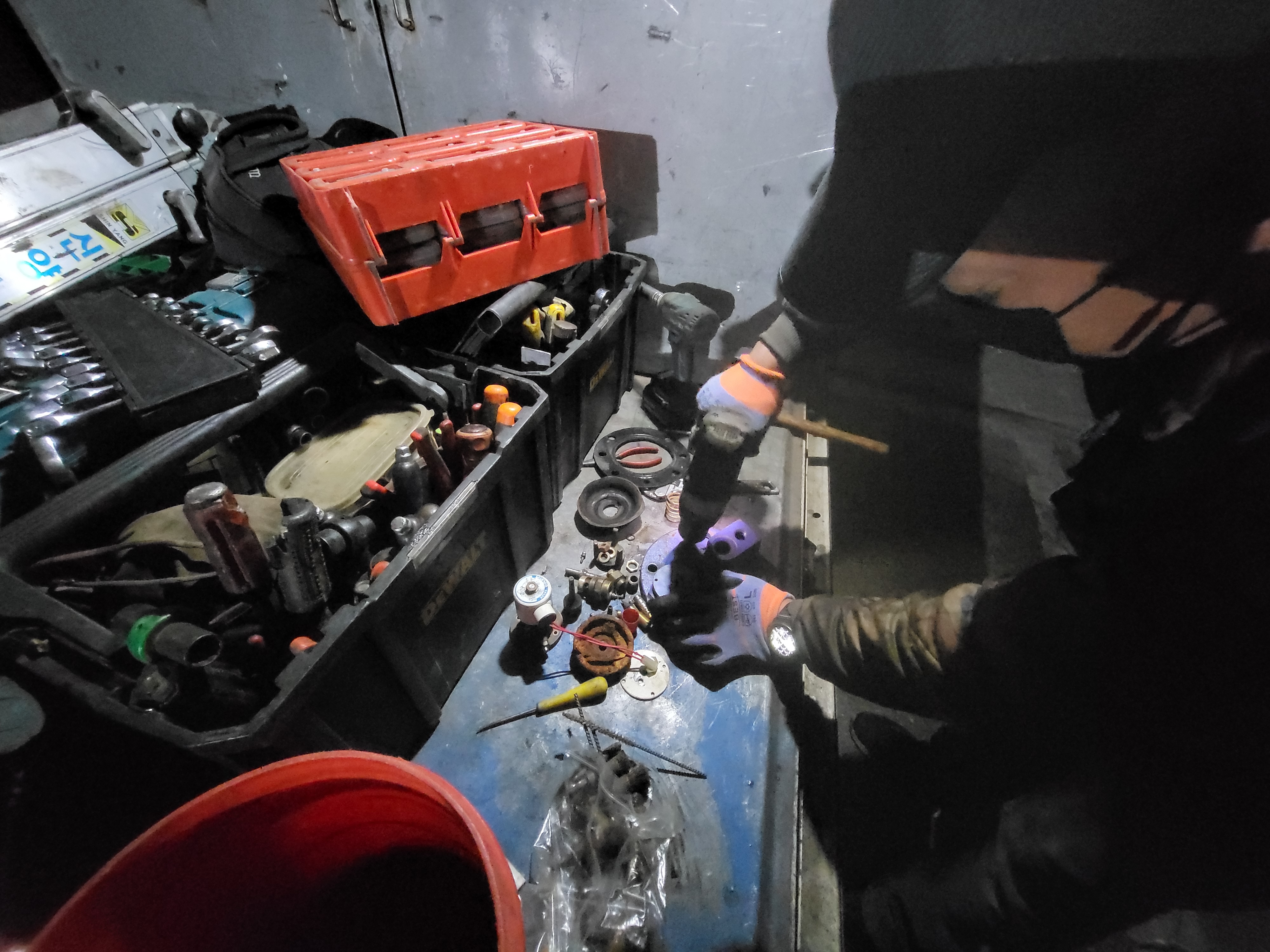

어두운 밤이라 상부케이싱과 부품등을 밝은곳으로 갖고 내려와  분해합니다

제가 한석봉도 아니고  상부케이싱에 있는  구멍이란 구멍은 모두 부식제거및 점검을 합니다

상부케이싱 부식제거및 크리닝

스크린청소

다이아후램 디스크 부식제거

부식제거한 부품들 좌측은 교체할 다이아후램과 솔레노이드밸브 입니다

부품 하나하나 오링체크및 손상여부를 점검합니다

스피드컨트롤밸브 오링교체

다이아후램 조립

상부케이스 조립

고가수조 레벨콘트롤러

수리 완료 시운전완료

밸브에 구경은 이렇게 하부 케이싱에 각인되어있습니다

구경40A

시운전완료
