인천광역시 남구에 있는 모 병원입니다
2018년8월 에 저희 대승엔지니어링에서
신한정수위밸브 오작동으로 인한 점검및 교체 작업을 해주었던 곳입니다
병원 특성상 자체 공무팀이있어
그후 여러번 이것 저것 문의가 왔었고
저희 대승엔지니어링에서 아는만큼 답변을 주어
팀장님께서 저희 대승엔지니어링을 잊지않고
이번엔 여러장의 사진과 함께 담당자분이 연락이 왔습니다
이번 사진을 보니 신우공업 정수위조절밸브 SWV-FS12 모델입니다
구경80A
사용한지는 거의 17년정도 정수위조절밸브는 10년이상이면 교체를 권장해드립니다
그만큼 중요한 설비이기때문이기도 합니다
잉 근데 웬 솔레노이드밸브
자체적으로 여러번 솔레노이드밸브를 교체 하기도 하였다고 합니다
아~~~~~~ 전체적인 사진을 보내주셨는데 솔레노이드밸브는 간데 없고 왜 스크린쪽에 동배관에 볼밸브까지 붙었는지
또한 이건 명판만 SWV-FS12 타입이지 사용은 SWV-S12 타입으로 개조 한것 같습니다
이때 내부 다이아후램도 개조를 해야 S 타입 전자타입으로 사용이 가능합니다
위 사진을 바탕으로 증상및 조치방법을 조율합니다
자체 공무팀이 병원특성상 여러번 이것 저것 만지다
더이상은 아디나 싶어 저희 대승엔지니어링 으로 문의를 주셨습니다
담당자분께 정수위 조절밸브에 대한 원리를 설명하고
오랜사용으로 교체를 권장하였습니다
자재를 준비하여 출발
먼저 병원 특성상
단수가 되면 큰일이 나니 레벨콘트롤의 수위를 보고 단수없이 작업할수있도록 수위조절도 합니다
아래 사진을 보면 볼밸브는 항상닫혀있어야 밸브는 정상작동을 합니다
또한 솔레노이드밸브는 반듯이 부착되어있어야 겠죠
담당자분이 너무 궁금해 하셔서 하나 하나 설명을 드립니다^^

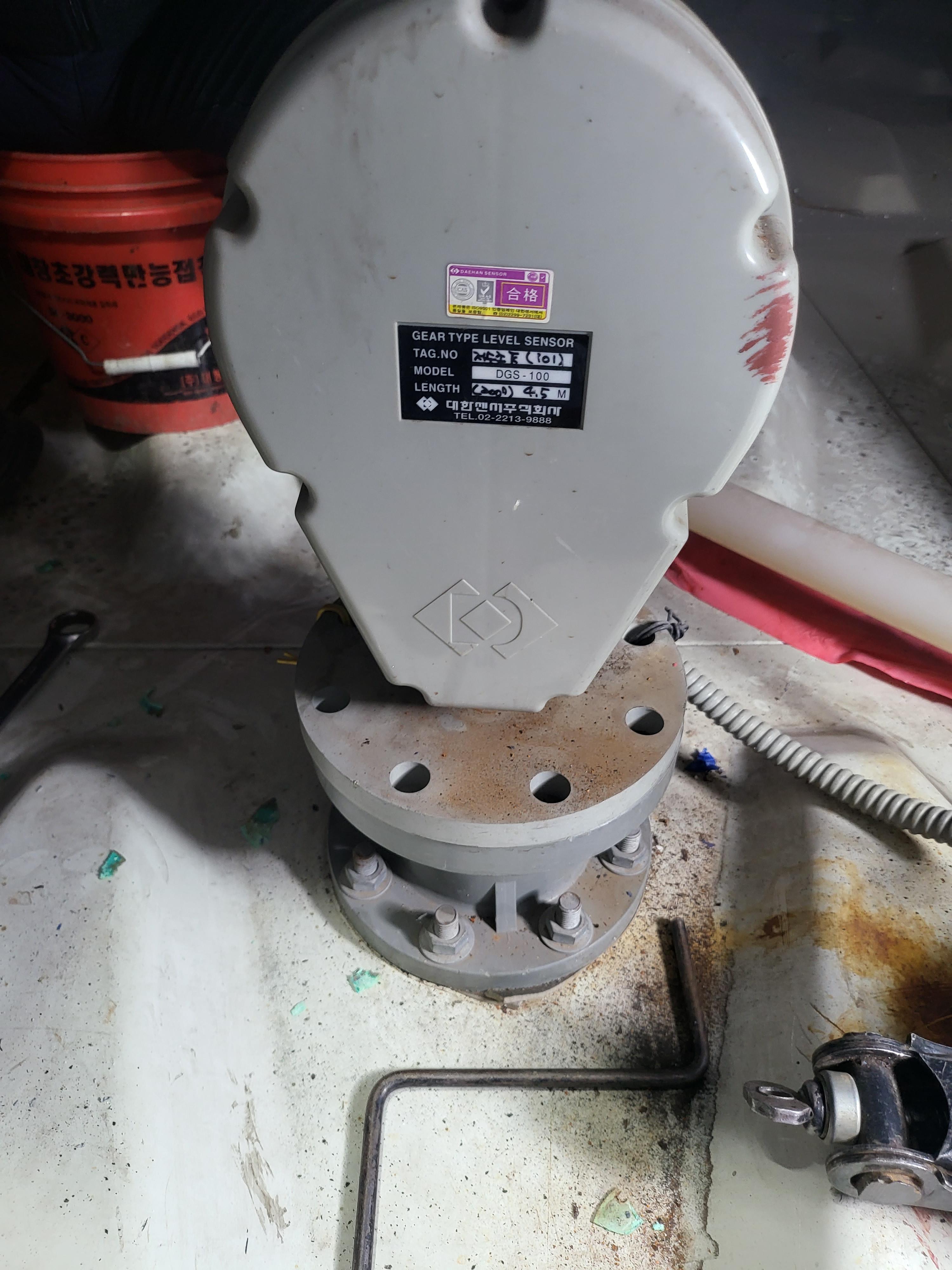

저수조 올라온김에 기어식세렐센서이 원리도 설명드립니다

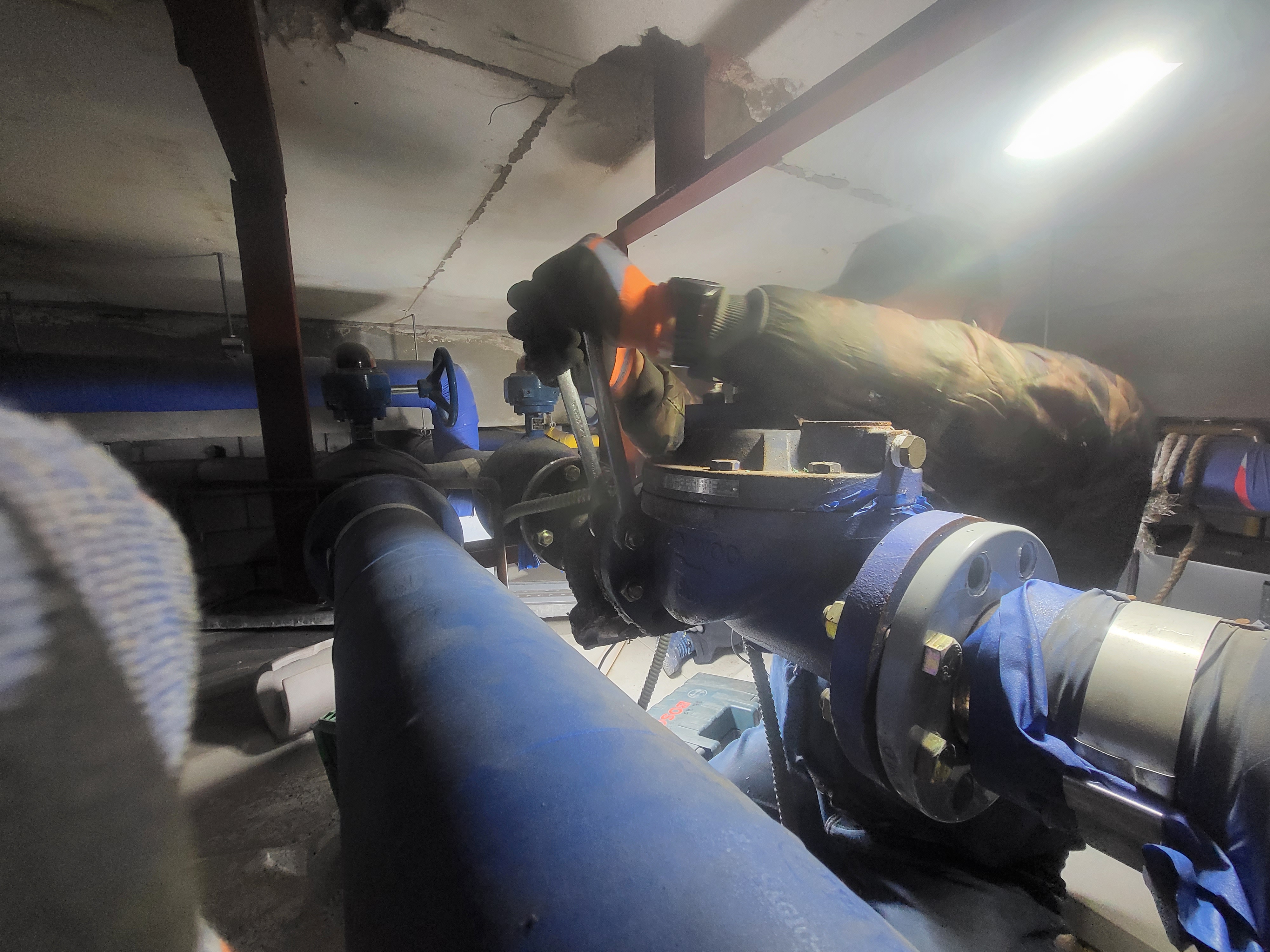

밸브 를 배관에서 분리 했습니다
무엇보다도 후렌지 가스켓 제거가 일입니다
가스켓 제거후 후렌지 크리닝중

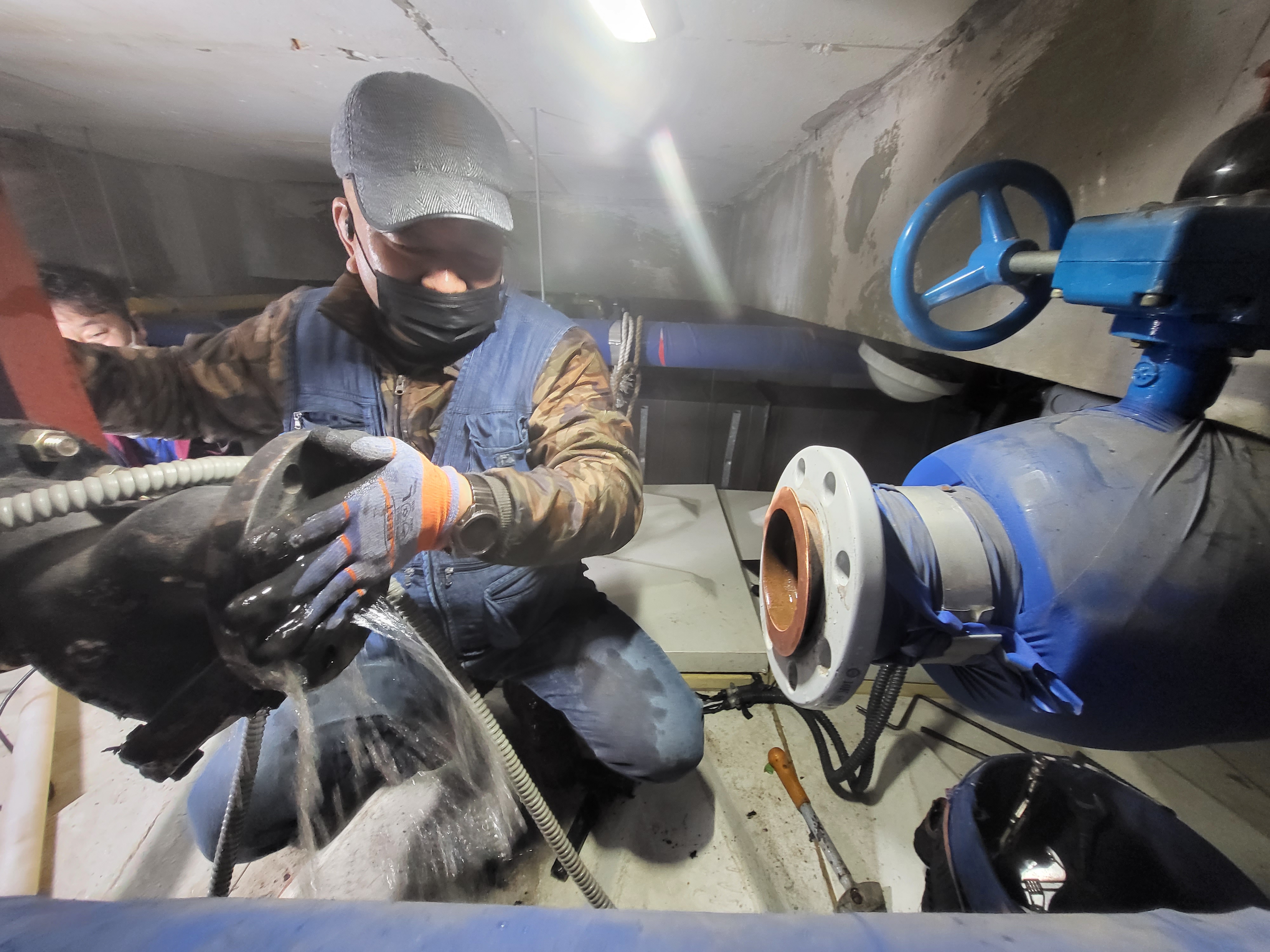

크리닝중 배관내로 들어간 이물질을 제거 하기위해 밸브를 열어 후래씽작업을 합니다
시수가 들어오는 스트레이너쪽도 합니다
비교적 정수위전단에 달려있는 스트레이너는 오랜사용으로도 대부분 깨긋합니다
정수위조절밸브 결합부분이 스트레이너와 바로 연결되어있어 볼트를 절단하여 길이를 맞춰줍니다
솔레노이드 전원선도 단자로 만들어 점검이 용이하도록 합니다

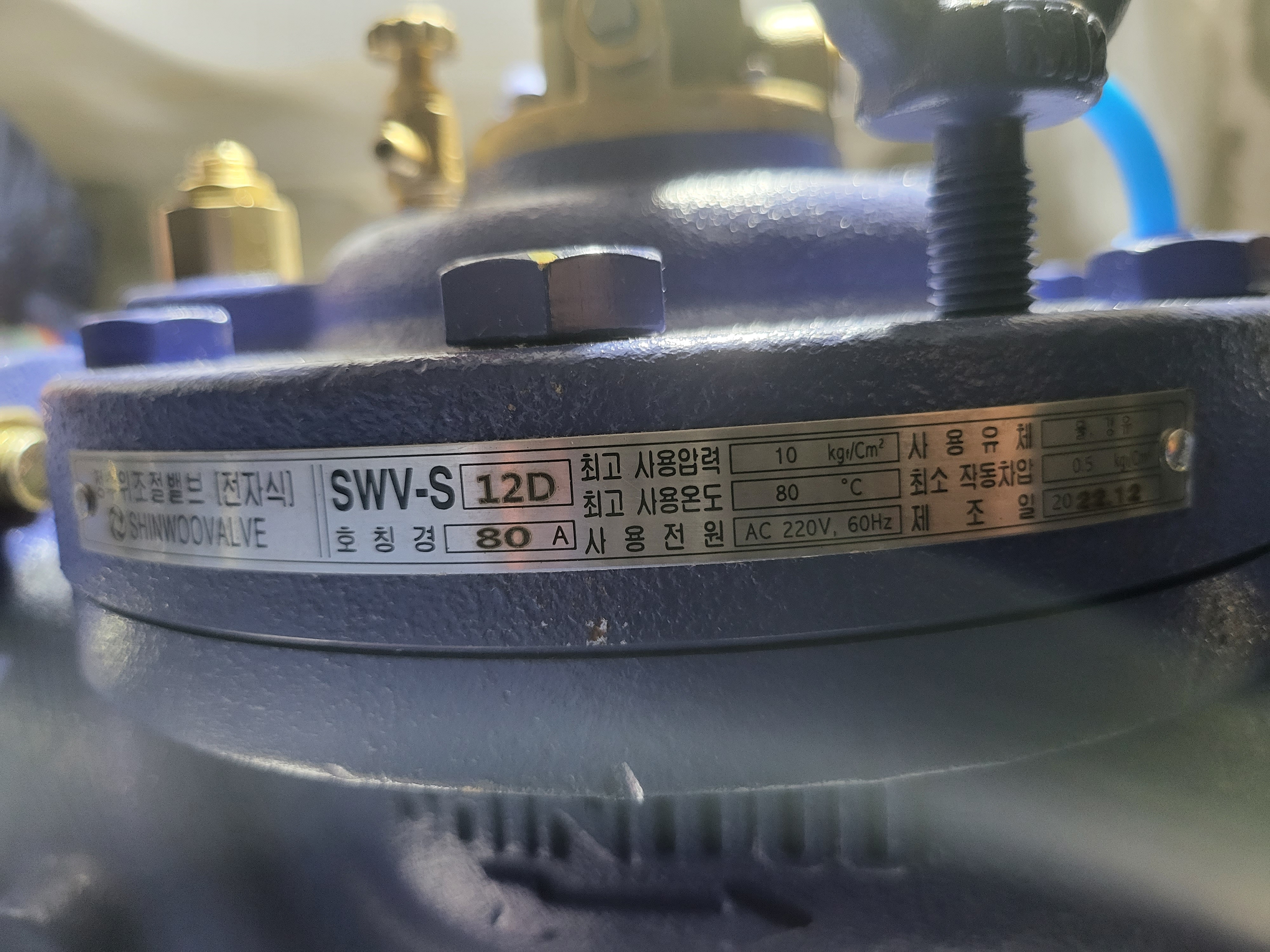

SWV-S12D 80A입니다
보내주신 사진을 바탕으로 FS타입이 아닌 S 타입이 적당합니다
작업일은 2023.01월13일
저희대승엔지니어링은 최신제조일자 밸브로만 작업을 해드립니다
혹시 모를 A/S발생시
본사A/S팀에서 바로 2년간 A/S를 직접받으실수있습니다
단 사용자과실은 유상입니다

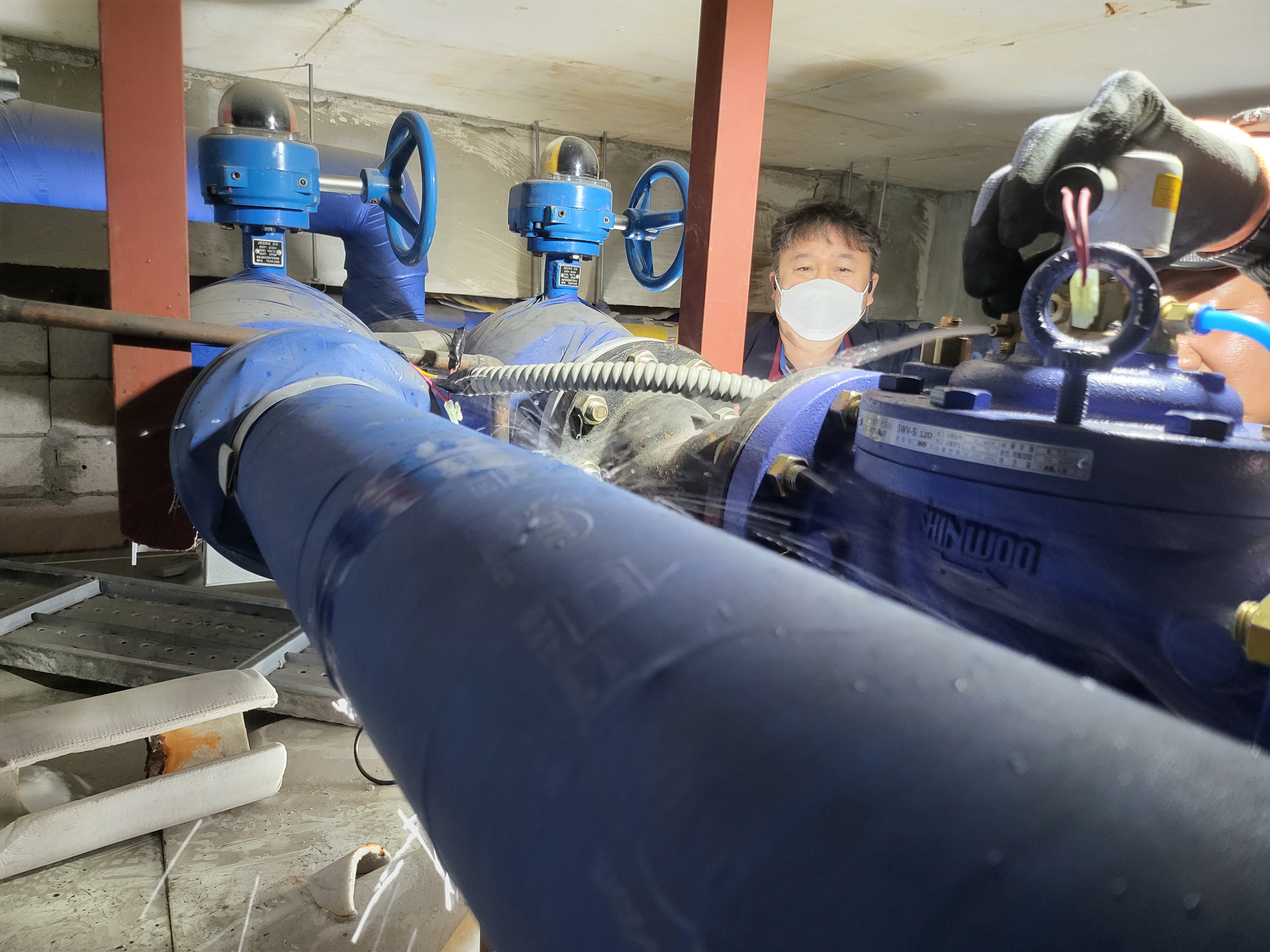

시운전전 에어빼기는 필수
저희 마님게서 누수확인및 보온
이왕이면 저수조 내부도 확인합니다
기어식 레벨센서이 추이며 좌측
우측 볼탑은 정수위조절밸브가 열려서 고장나면 수위는 계속 높아지고
수직형 볼탑위치까지 오면 볼탑이 차단하는 원리입니다
고장률이 가장적은 잘된 설비입니다
