SWV-FS12B 100A 안닫힘으로 인한 수리(신우공업 정수위조절밸브 전자볼탑식)

인천광역시 부평구에 있는 모 아파트입니다

관리과장님께서

아래 처럼 사진여러장과 함께 저수조 고수위알람에 대해서 문의가 왔습니다

먼저 정수위밸브에 대햔 점검 방법입니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음





아래 보내온 사진을 바탕으로 관리과장님과

불편한점에 대한 서로 의견을 조율합니다

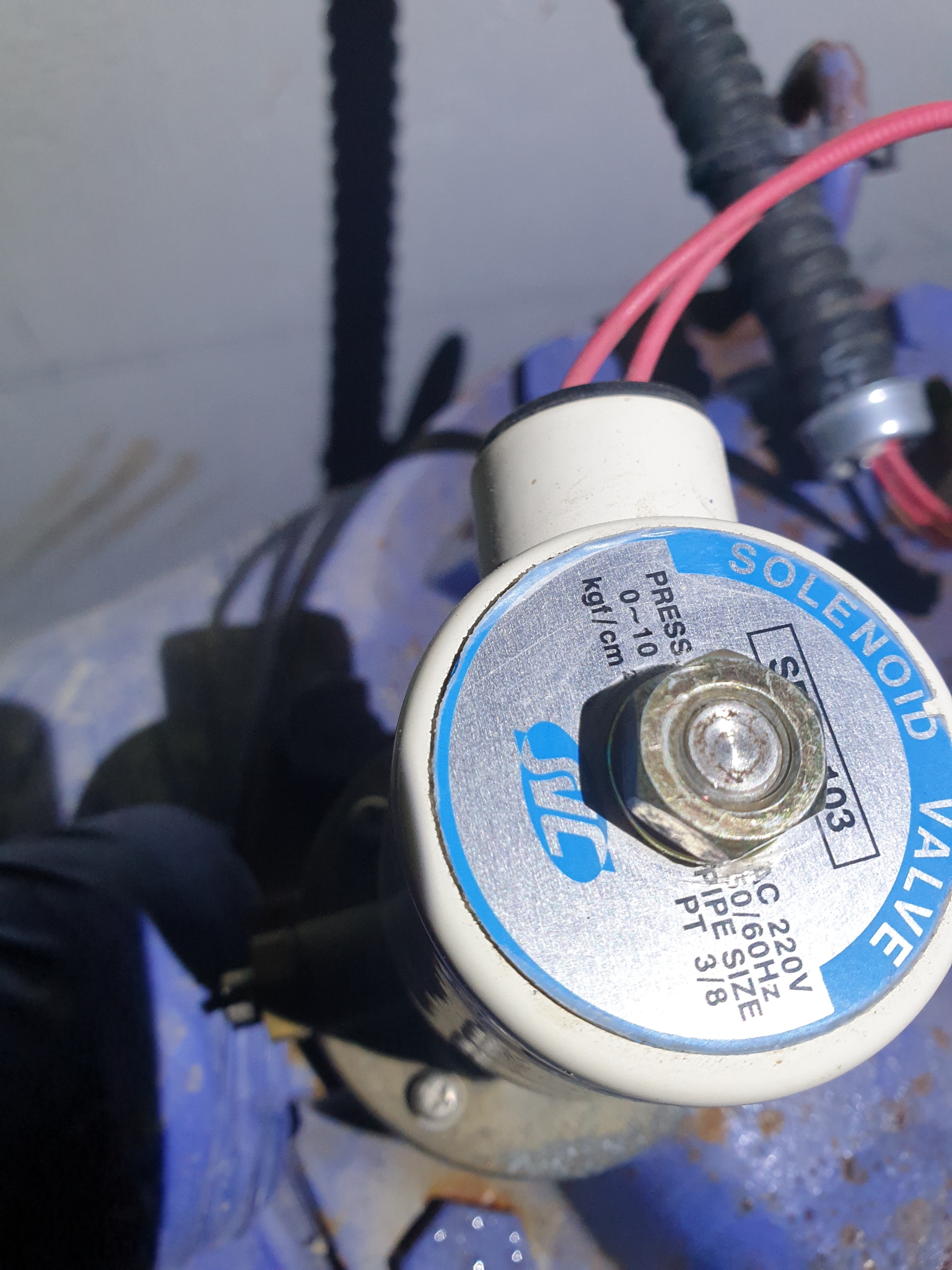

신우공업 정수위조절밸브 솔레노이드밸브입니다

요건 후렌지 타입 으로

신우정수위밸브  A B C형까지 공용입니다

구경32A~100A까지 3/8" 이며 125A 150A경우 1/2" 구경입니다

시중에서 구하기 어렵습니다



아래 솔레노이드밸브 구경을 보아 정수위밸브 구경은 100A이하임을 알수있습니다

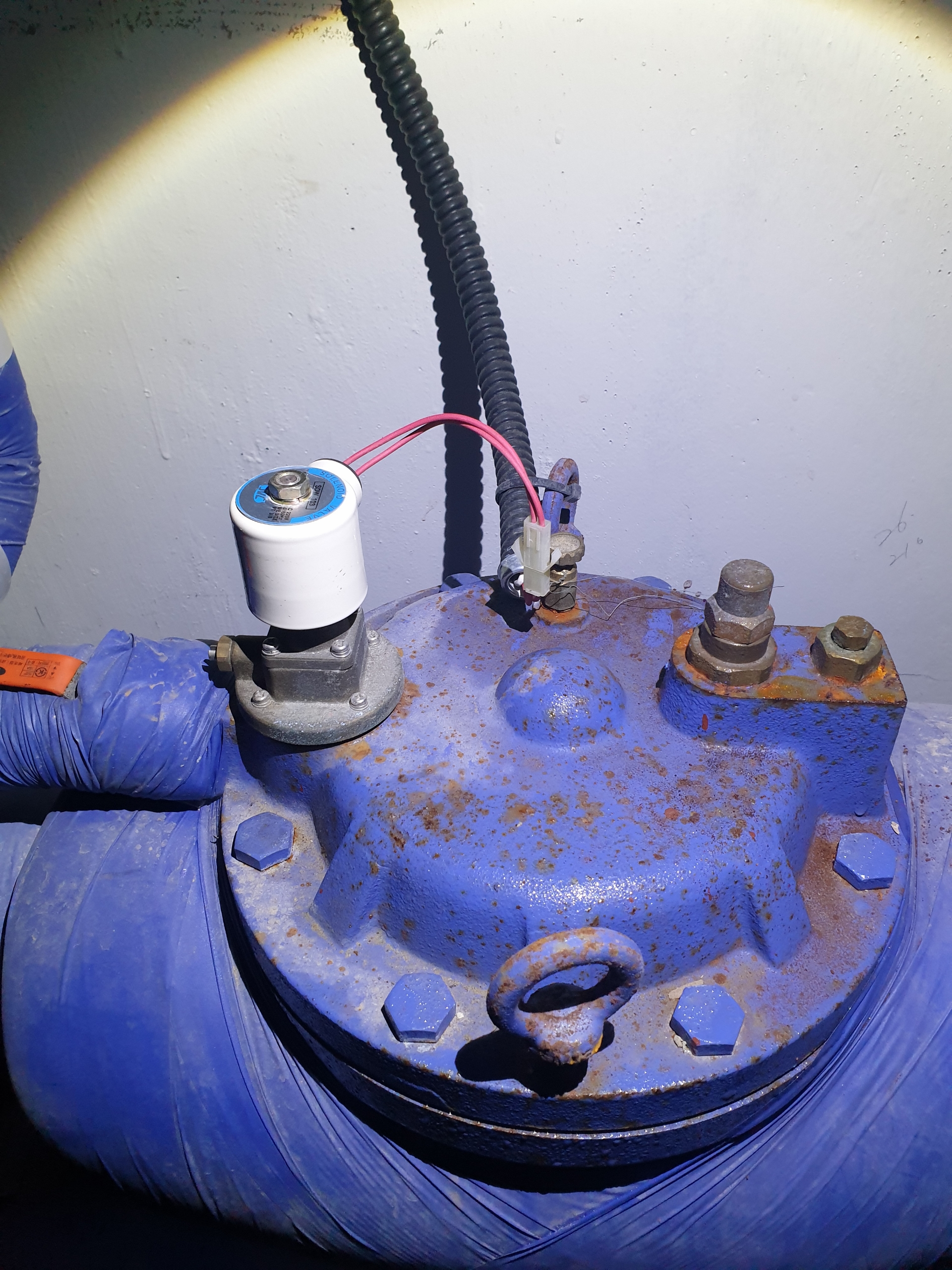

상부 케이싱을 보니 SWV-FS12B형 모델입니다 8년전쯤 단종되었습니다

점검법은 위에서 설명드린것 처럼 솔노레이드 밸브 전원선이 짹으로 되어 분리후 닫히는지 점검하면 됩니다

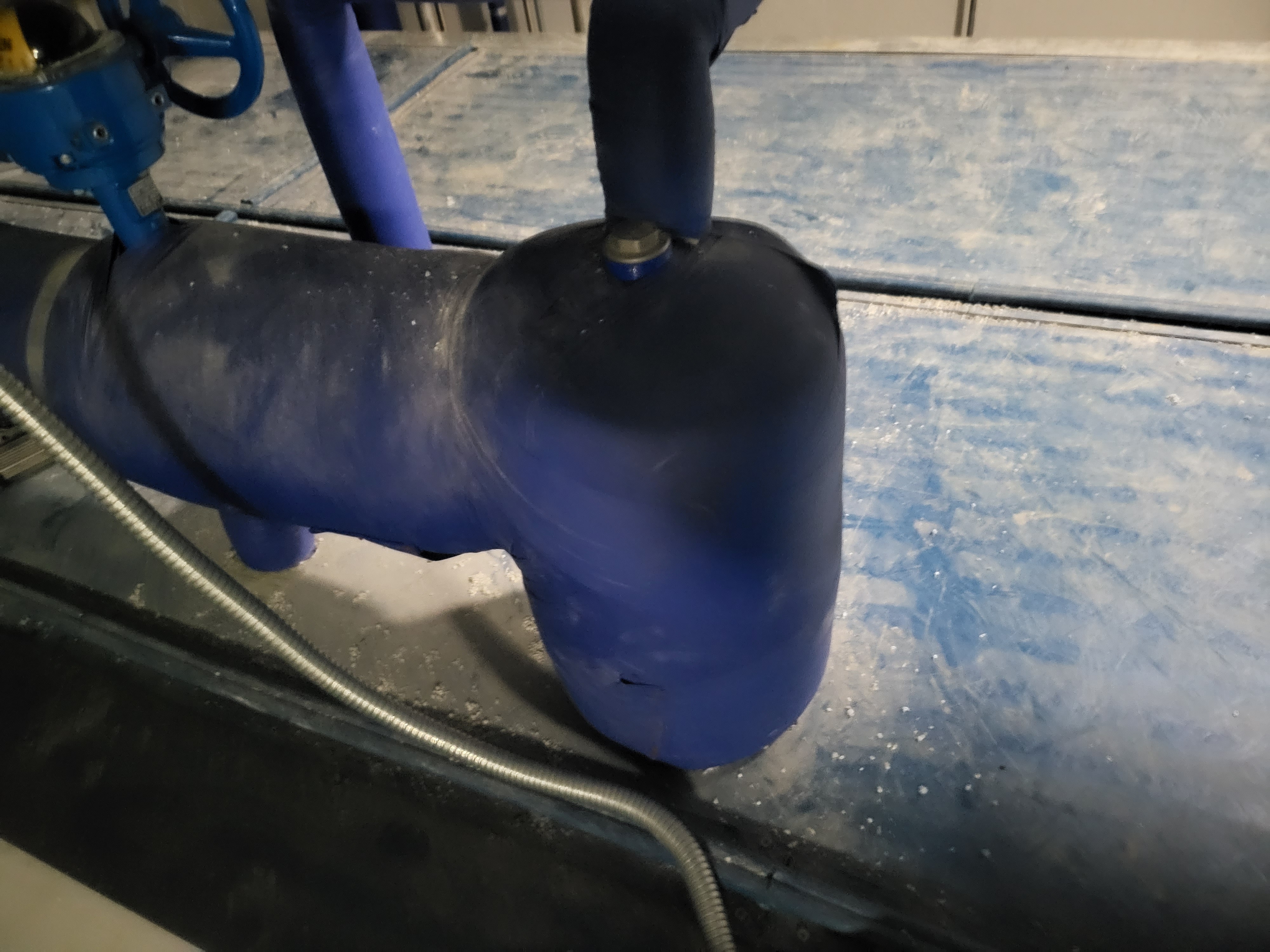

전체적인 사진입니다

보온제를 벗껴 다시 찍어달라 요청합니다

모양을 보아 전자볼탑타입입니다

모델은 SWV-FS12B  이렇게 딥니다

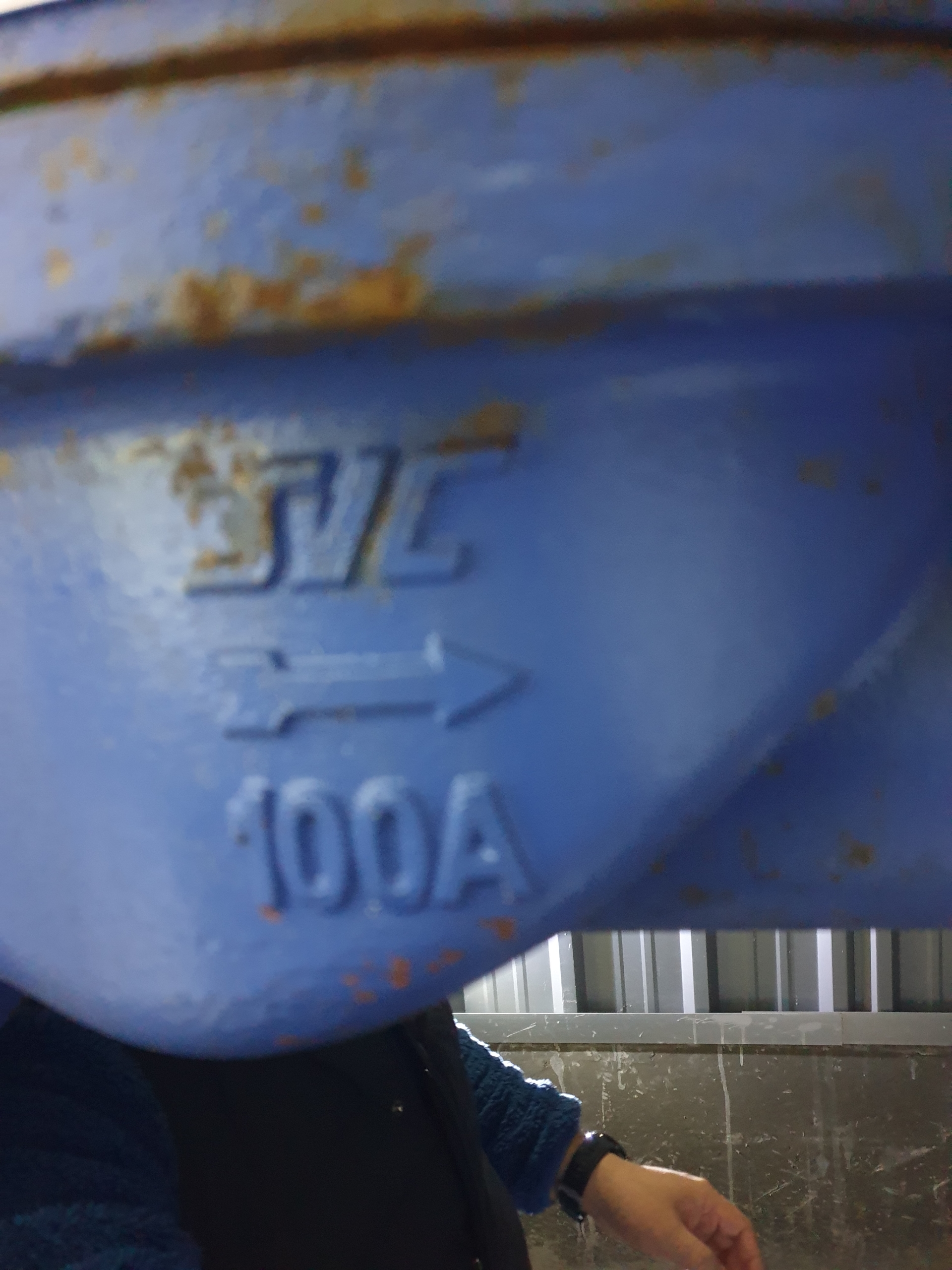

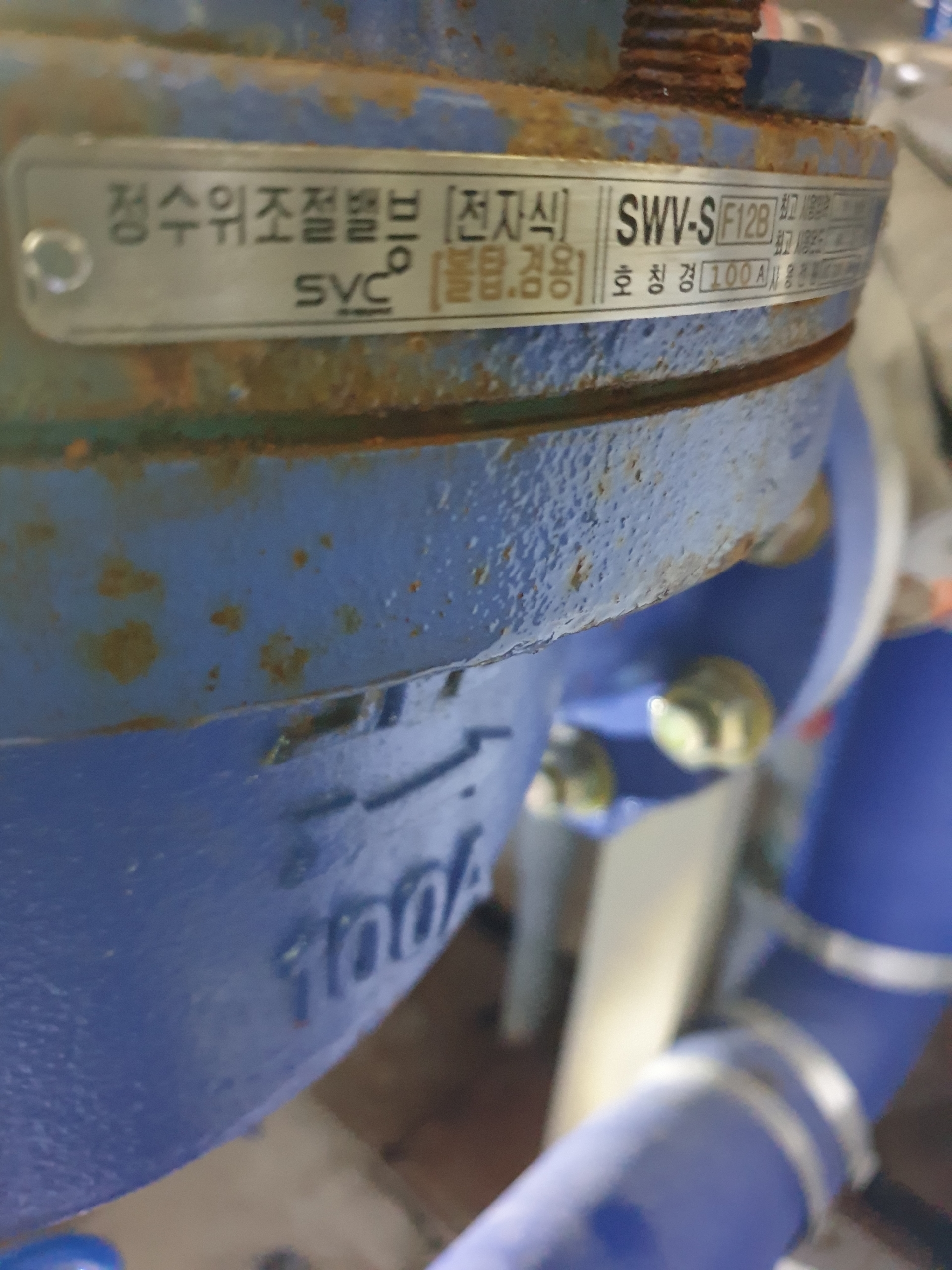

보온제를 벗끼고 이렇게 정수위밸브 하부에 각인되어있습니다

정수위조절밸브 명판

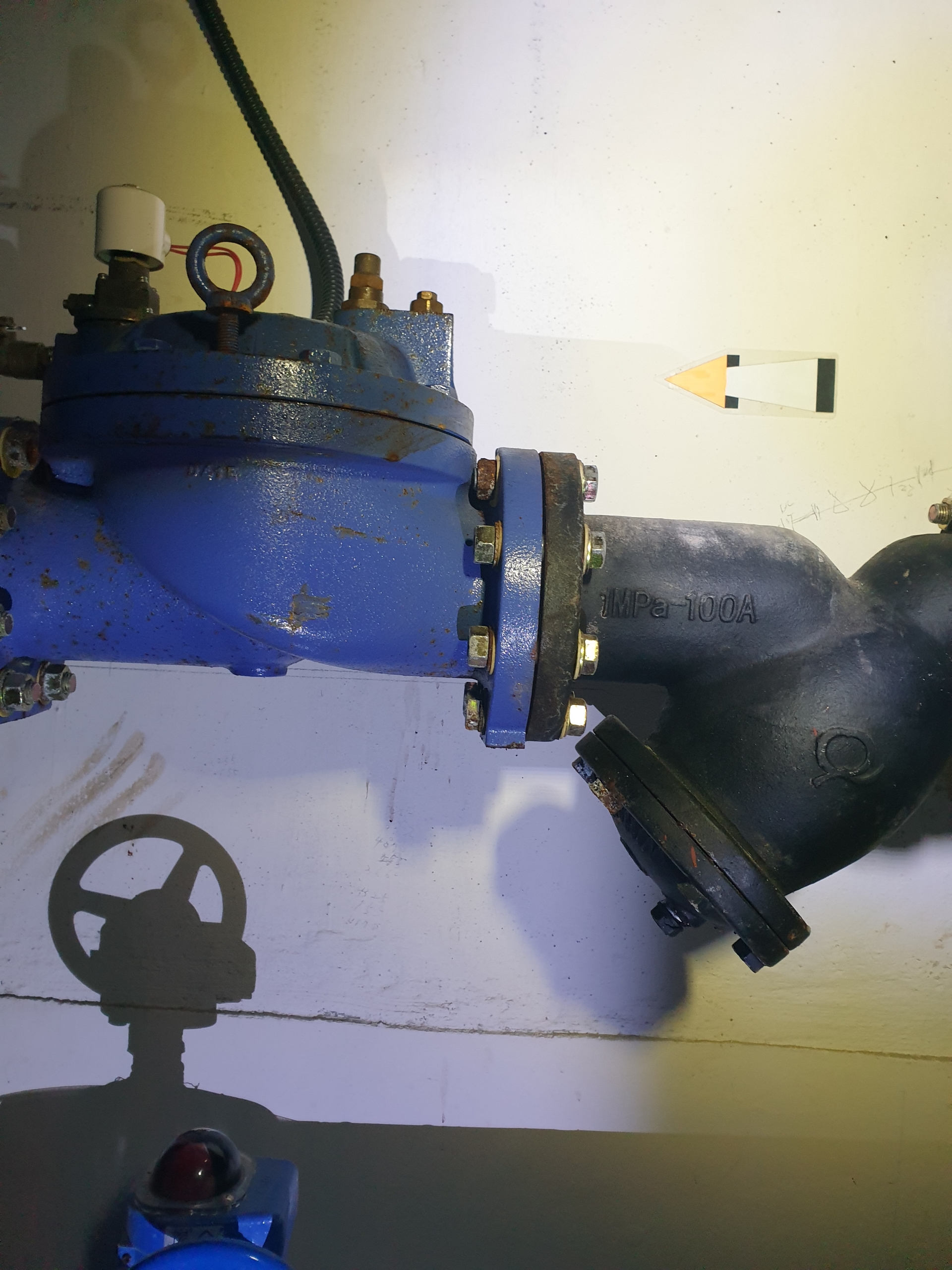

스트레이너에 바로 결합되어있네요

위 사진을 바탕으로 견적을 넣고

수리 부품은

저희 대승엔지니어링에서는



정수위밸브 수리부품



신우정수위밸브 40A~150A까지



신한정수위밸브 50A~200A까지



삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다

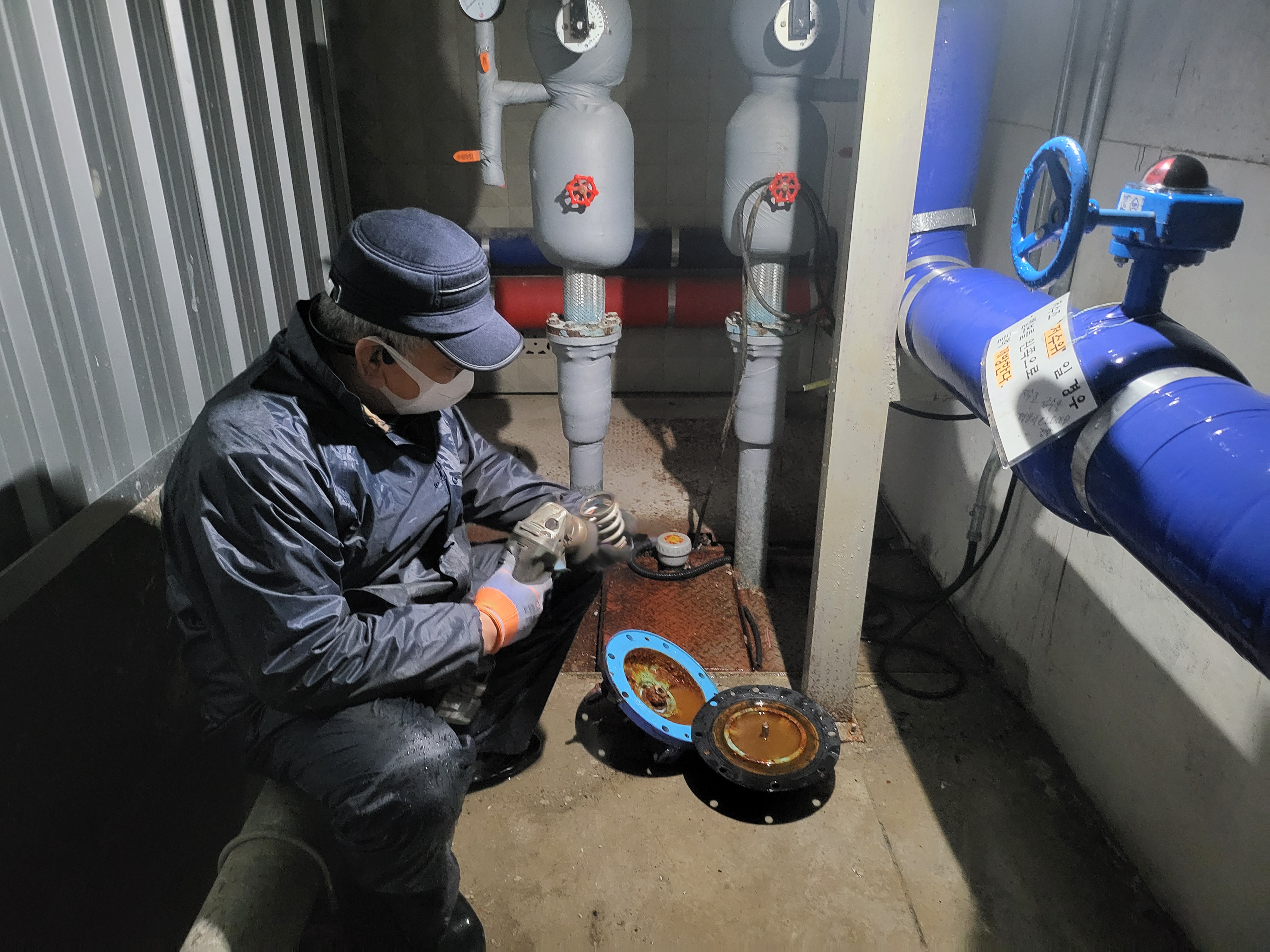

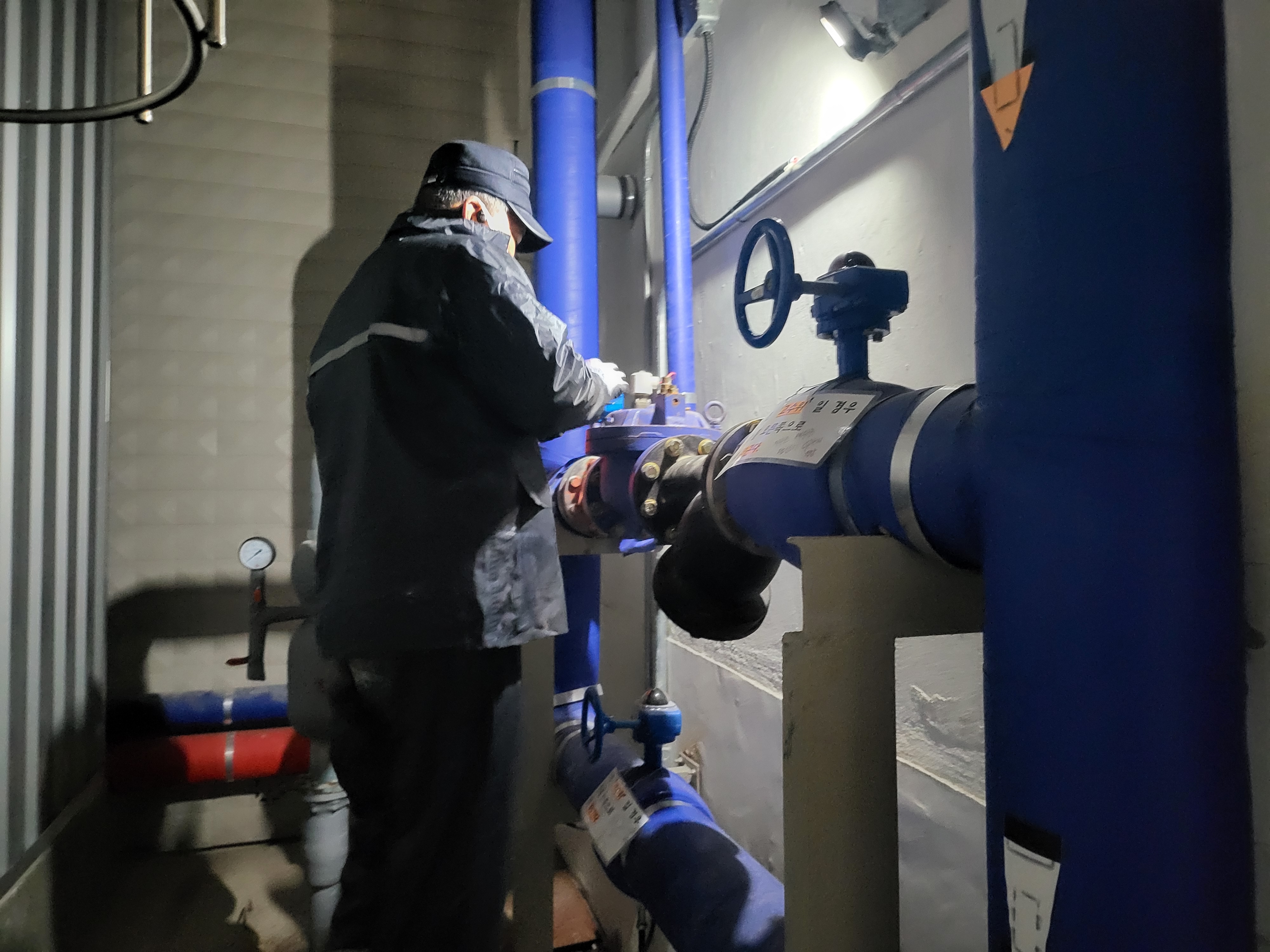

현장작업사진입니다

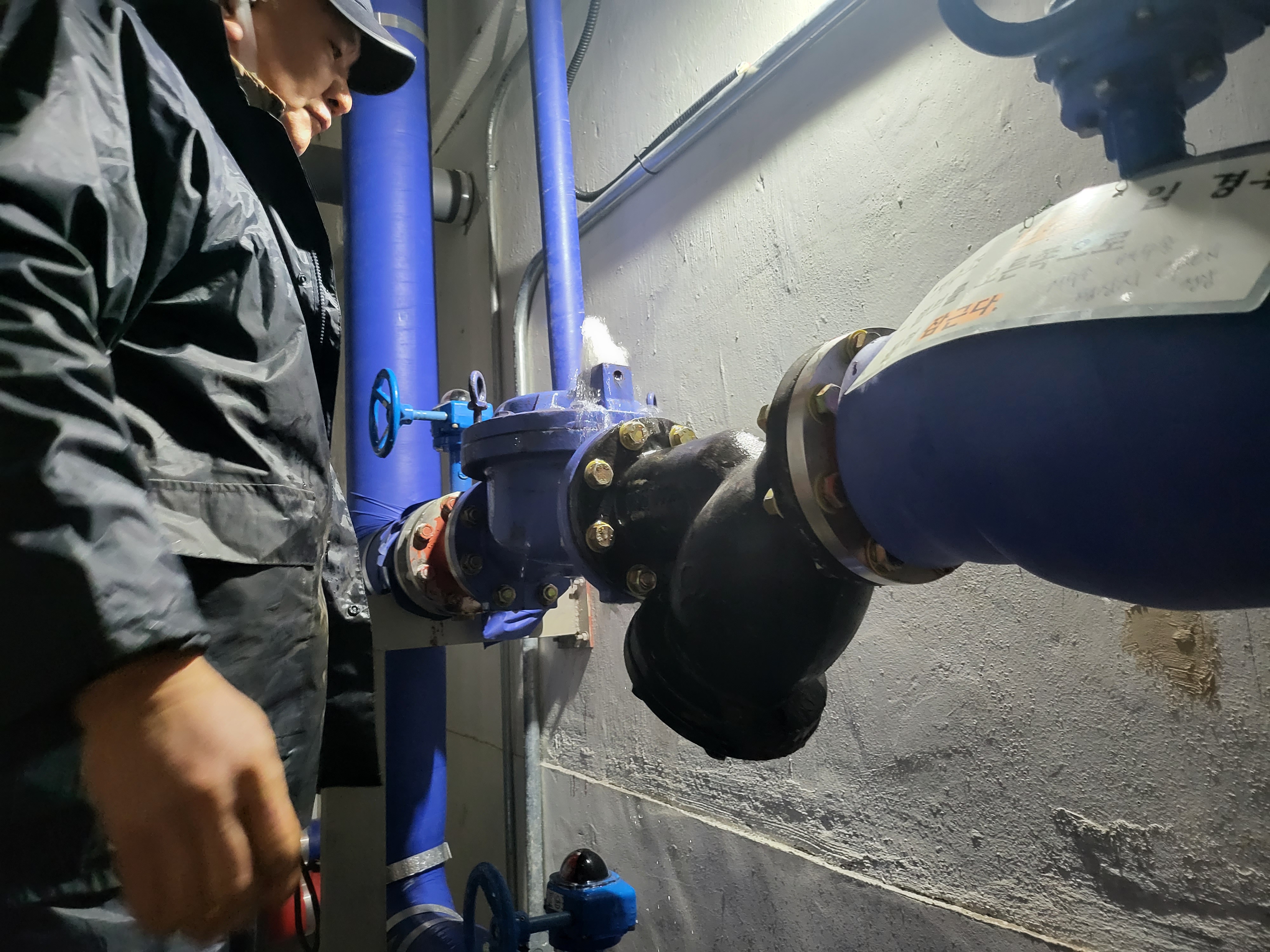

저수조 및에  사람 가슴높이에 설치되어있습니다



정수위밸브 상부케이싱 분리중

볼탑으로 가는 배관이 몰코배관으로 유니온을 사용하지 않아 주의해야합니다

오랜사용으로 부식으로 인한 오작동입니다

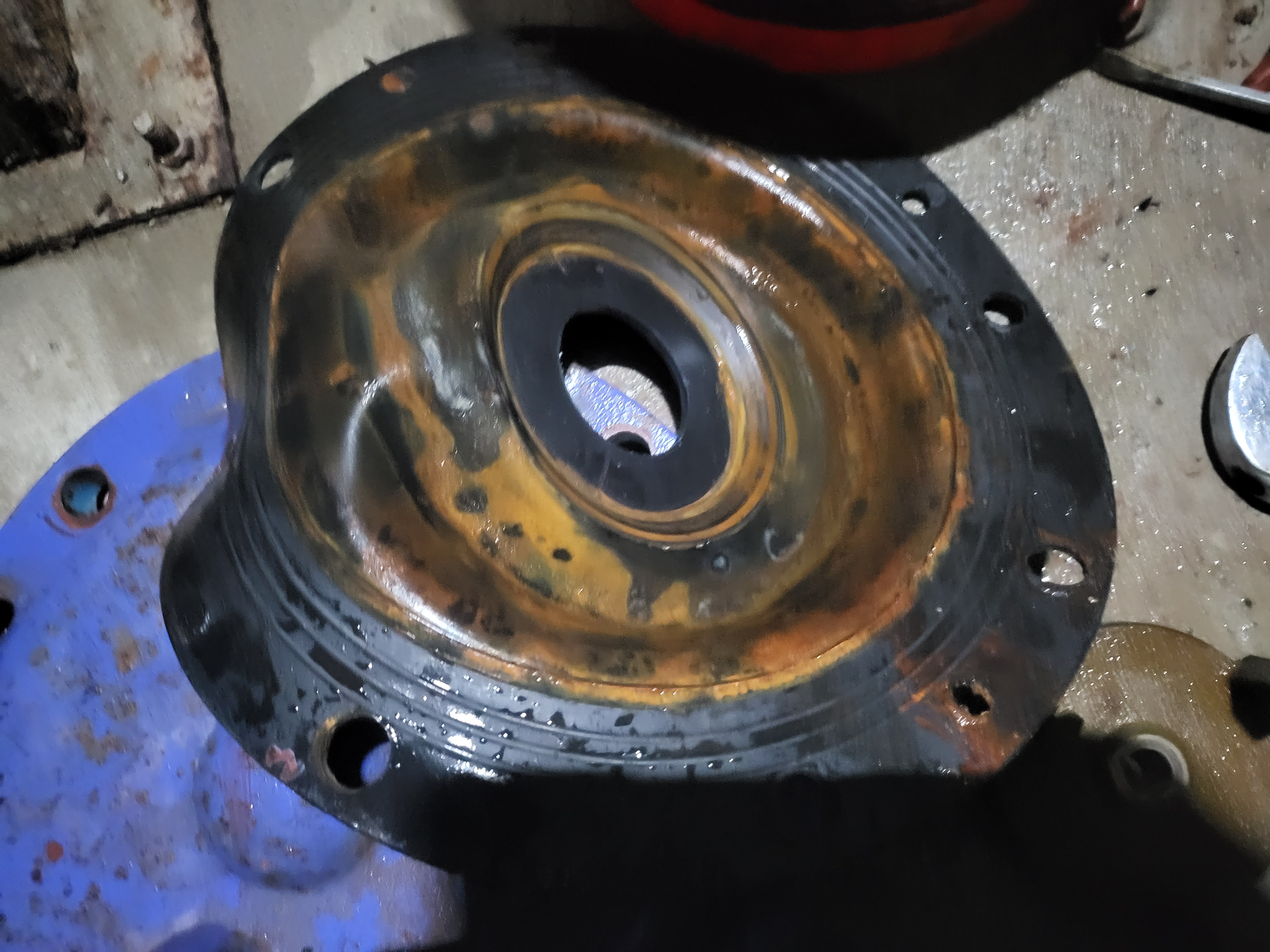

다이아후램 제거후

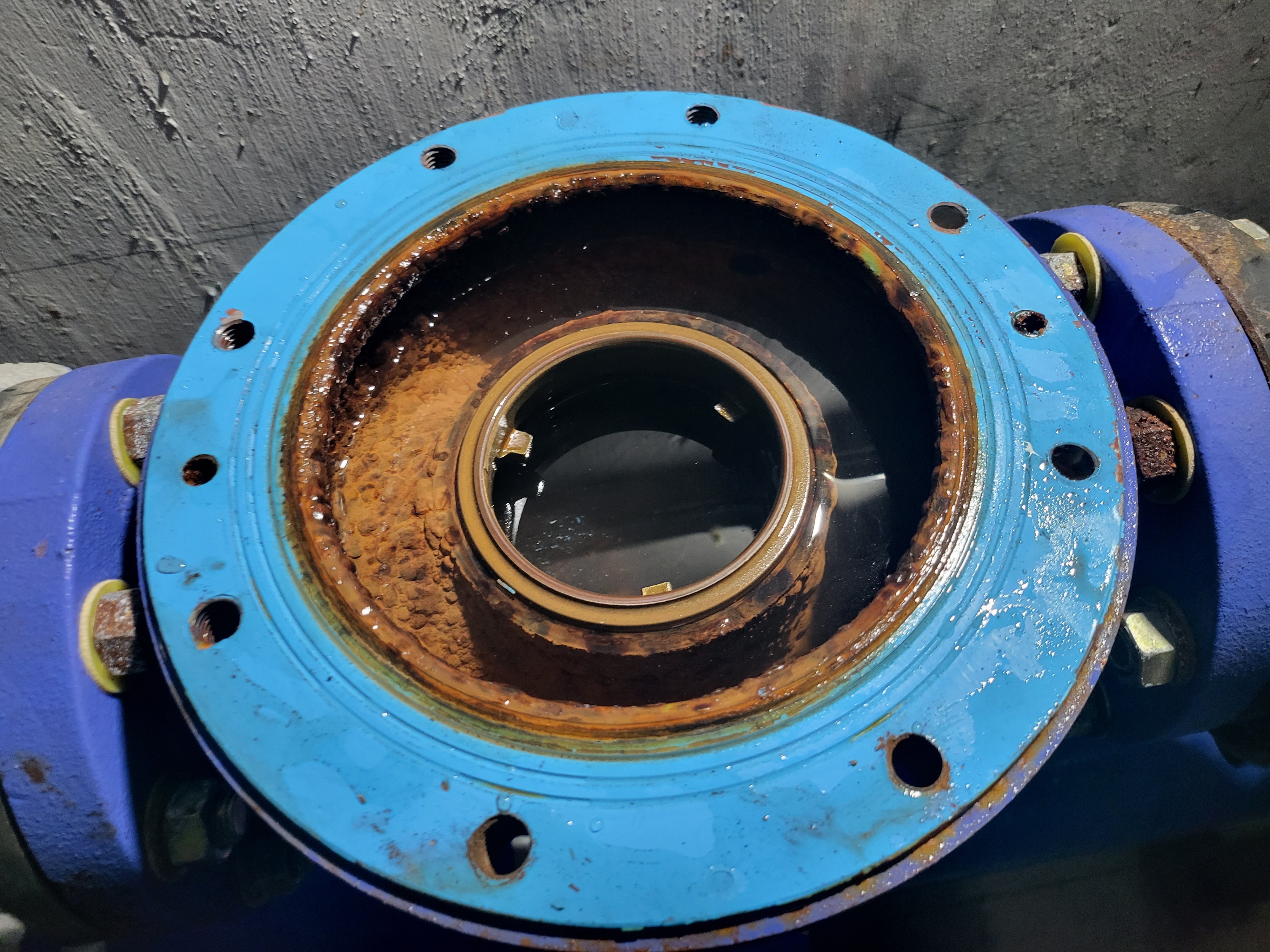

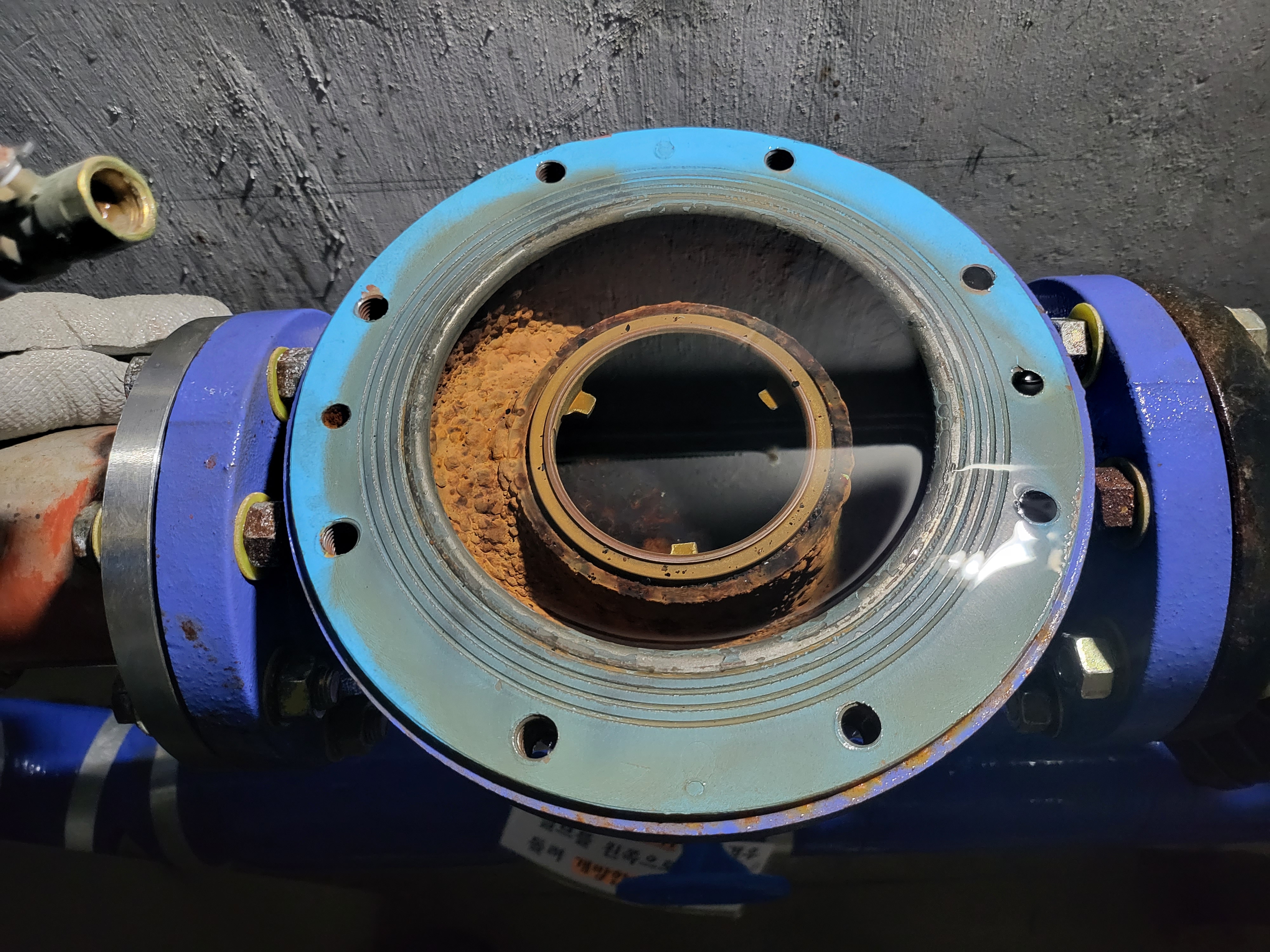

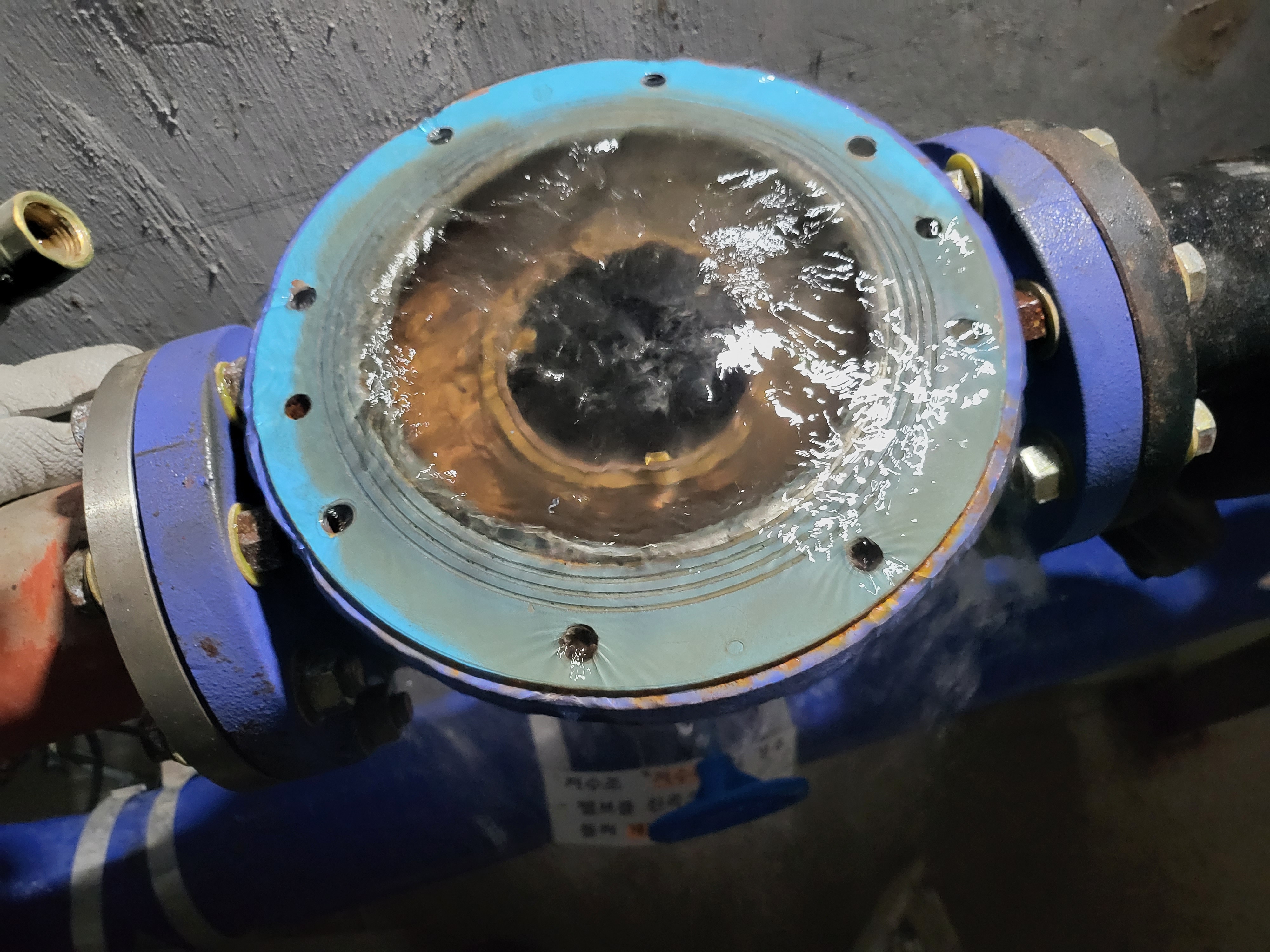

하부 케이싱 점검및 크리닝

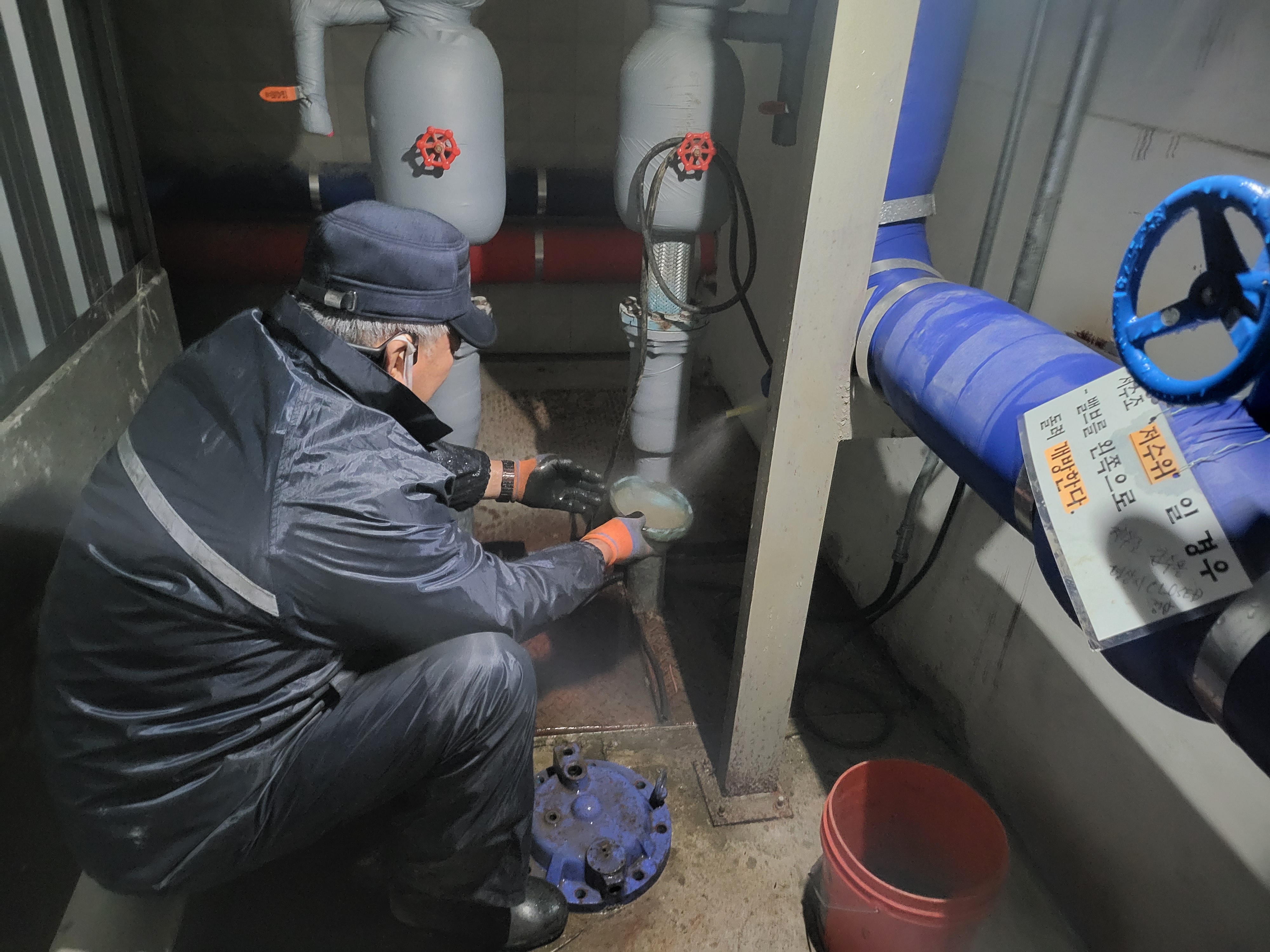

이물질 배출을 위한 후래씽작업

스프링 점검및 크리닝

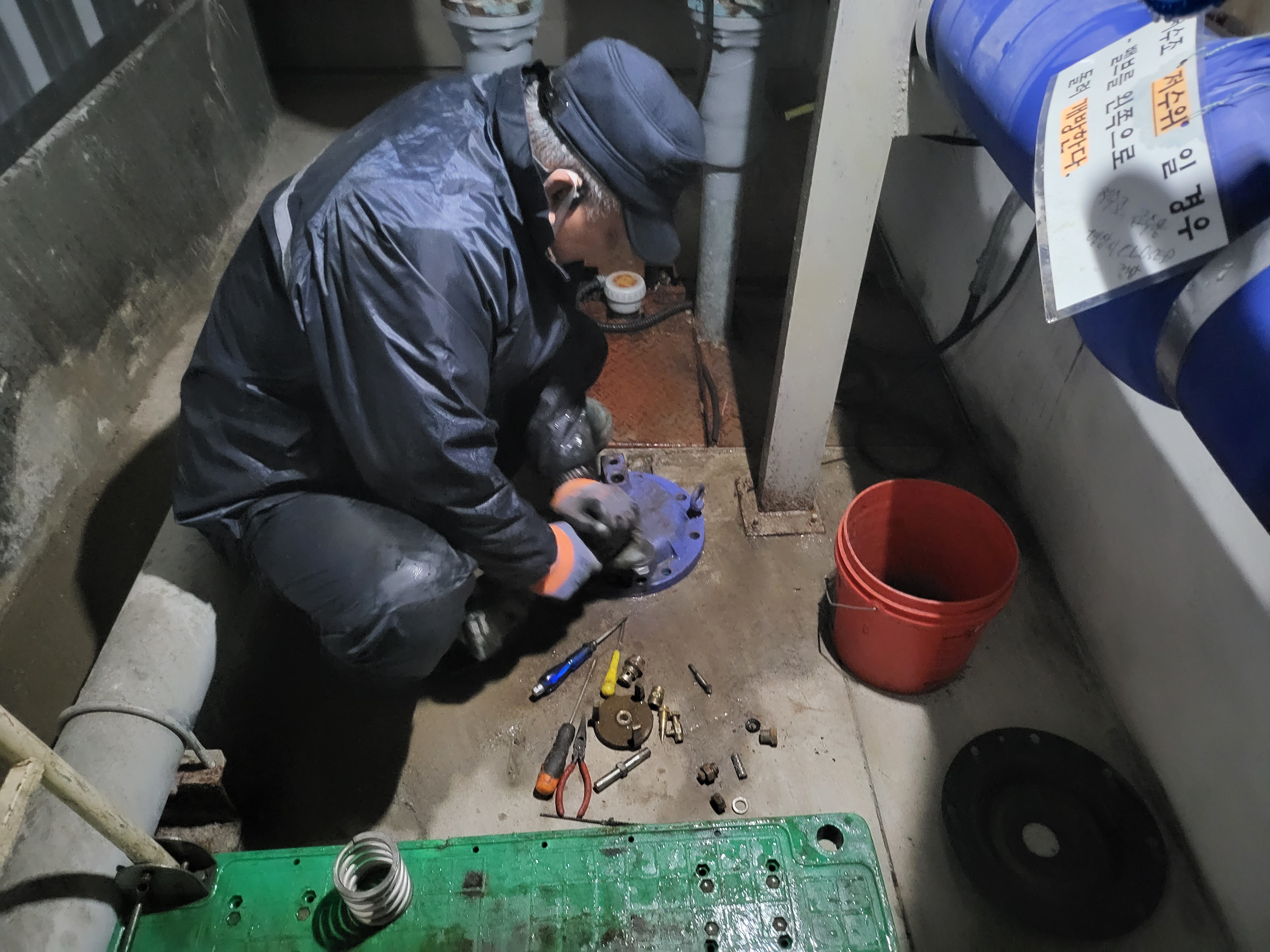

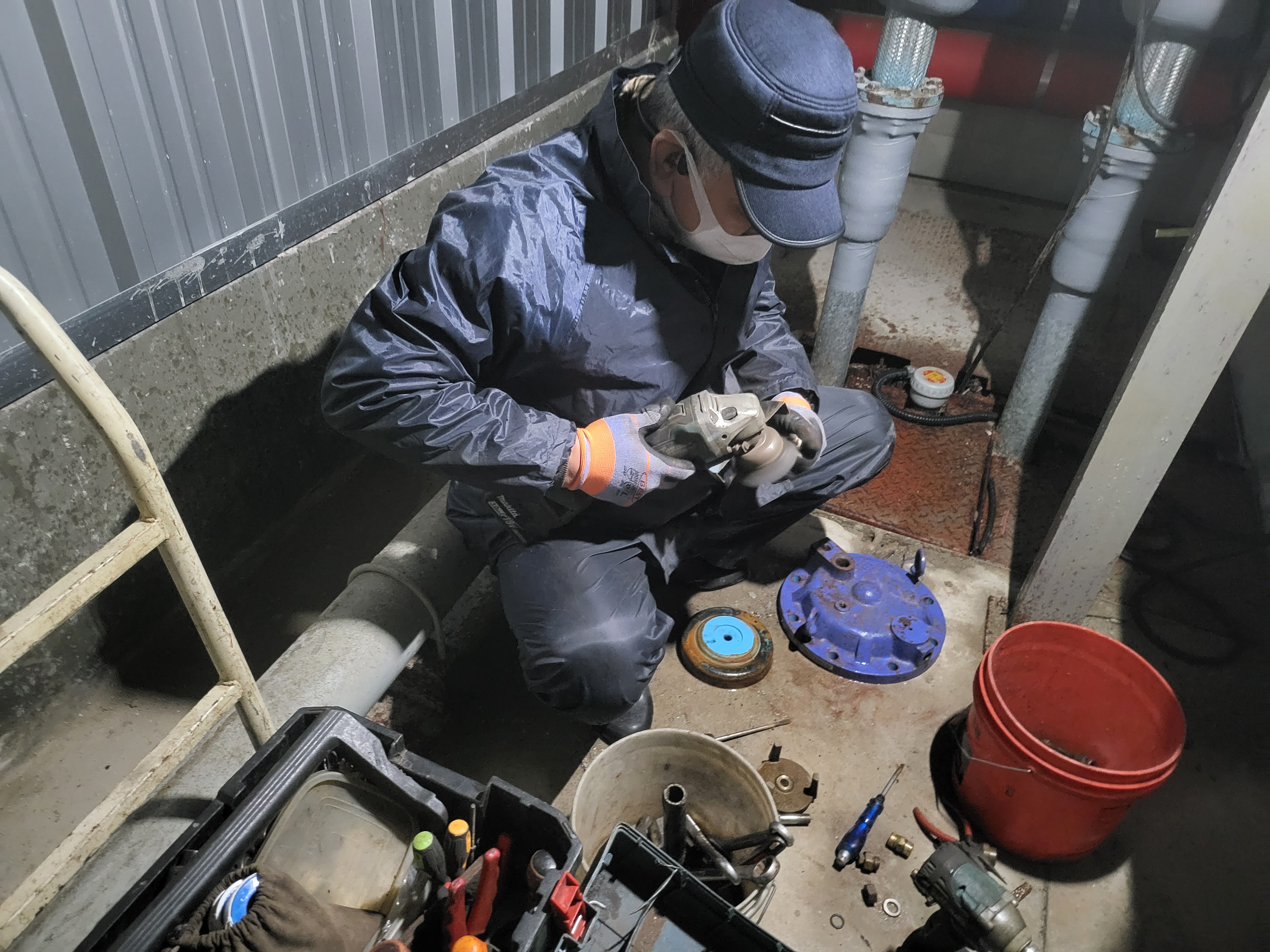

상부케이싱 부품 분해

오랜사용으로 스크린 막힘및 니들밸브 이물질 고착

이렇게 블럭에 옆에 있는 무드볼트를 풀러내야 수리가 가능합니다

다이아후램  수리시 무조건 교체 해야하는 부품입니다

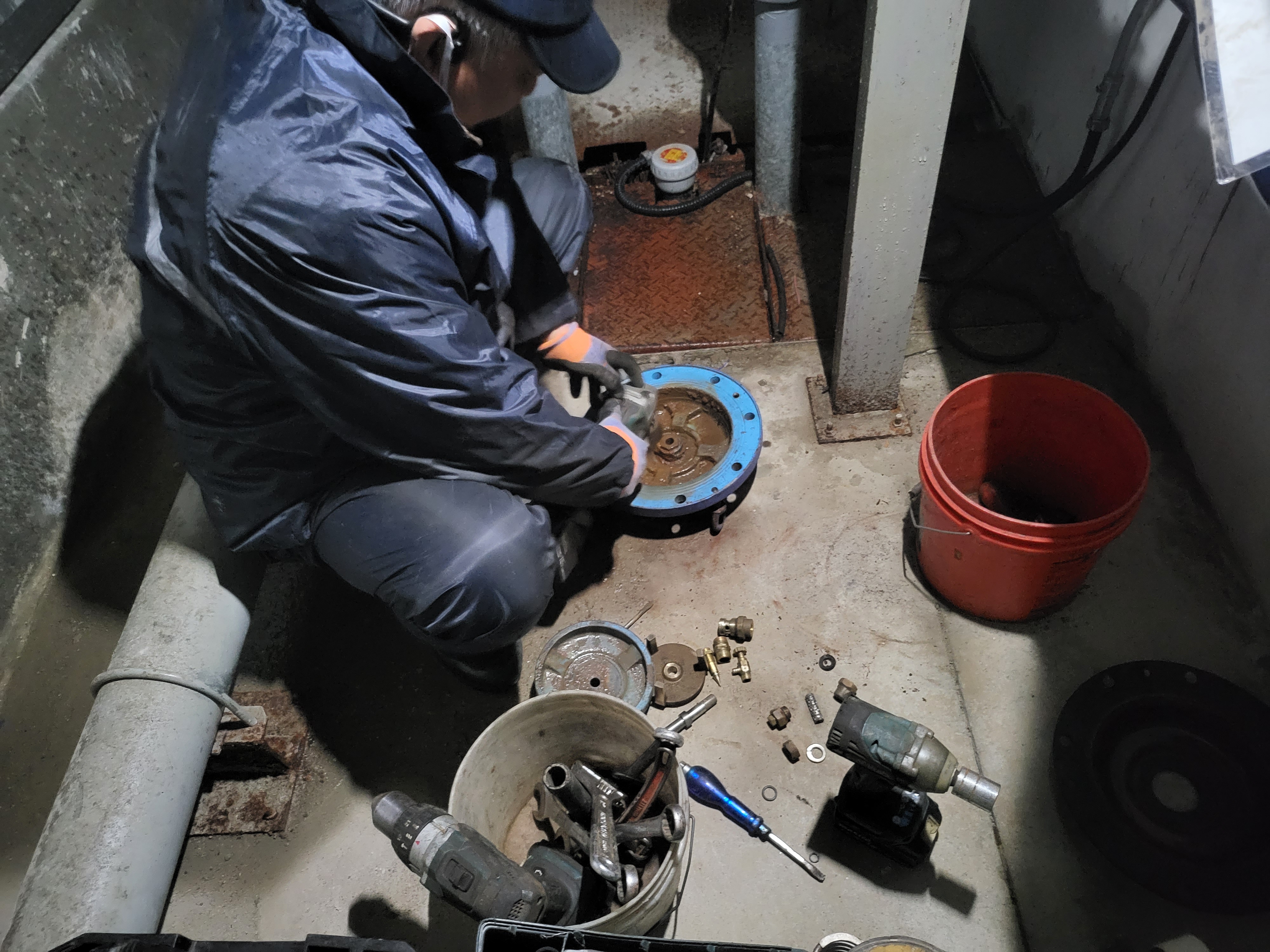

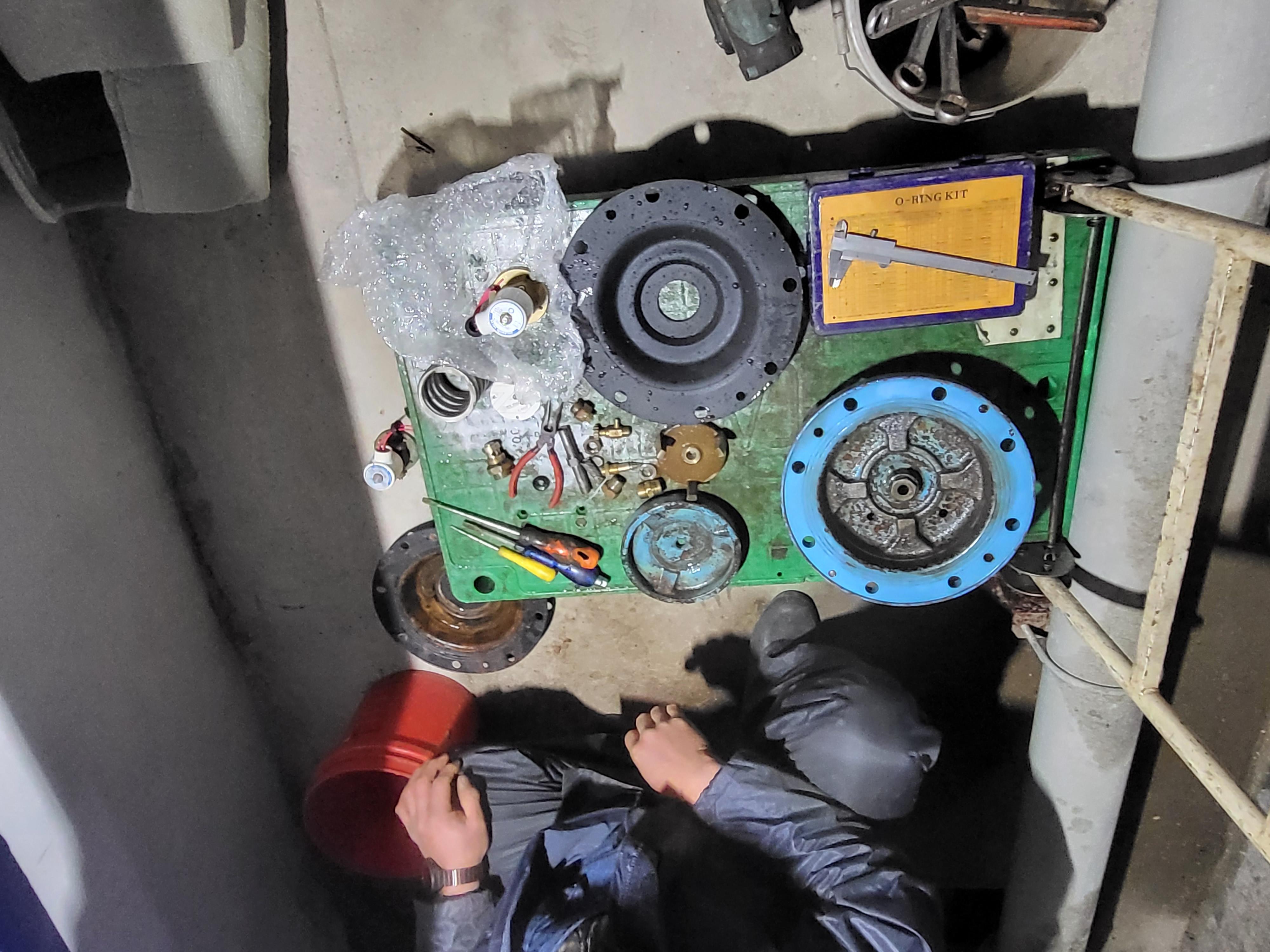

부품을 모두 분해 했습니다

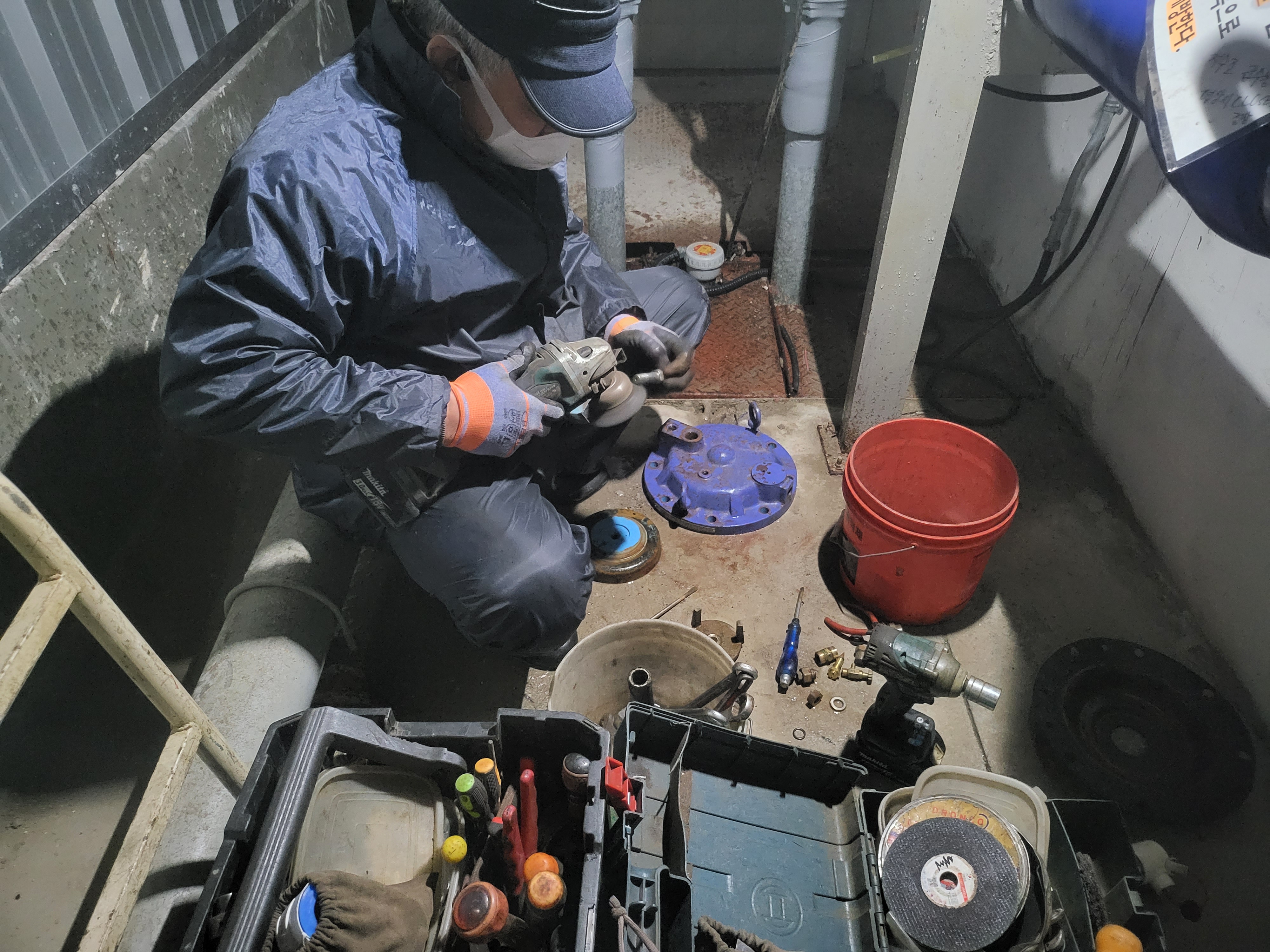

부품 하나 하나 점검및 크리닝중

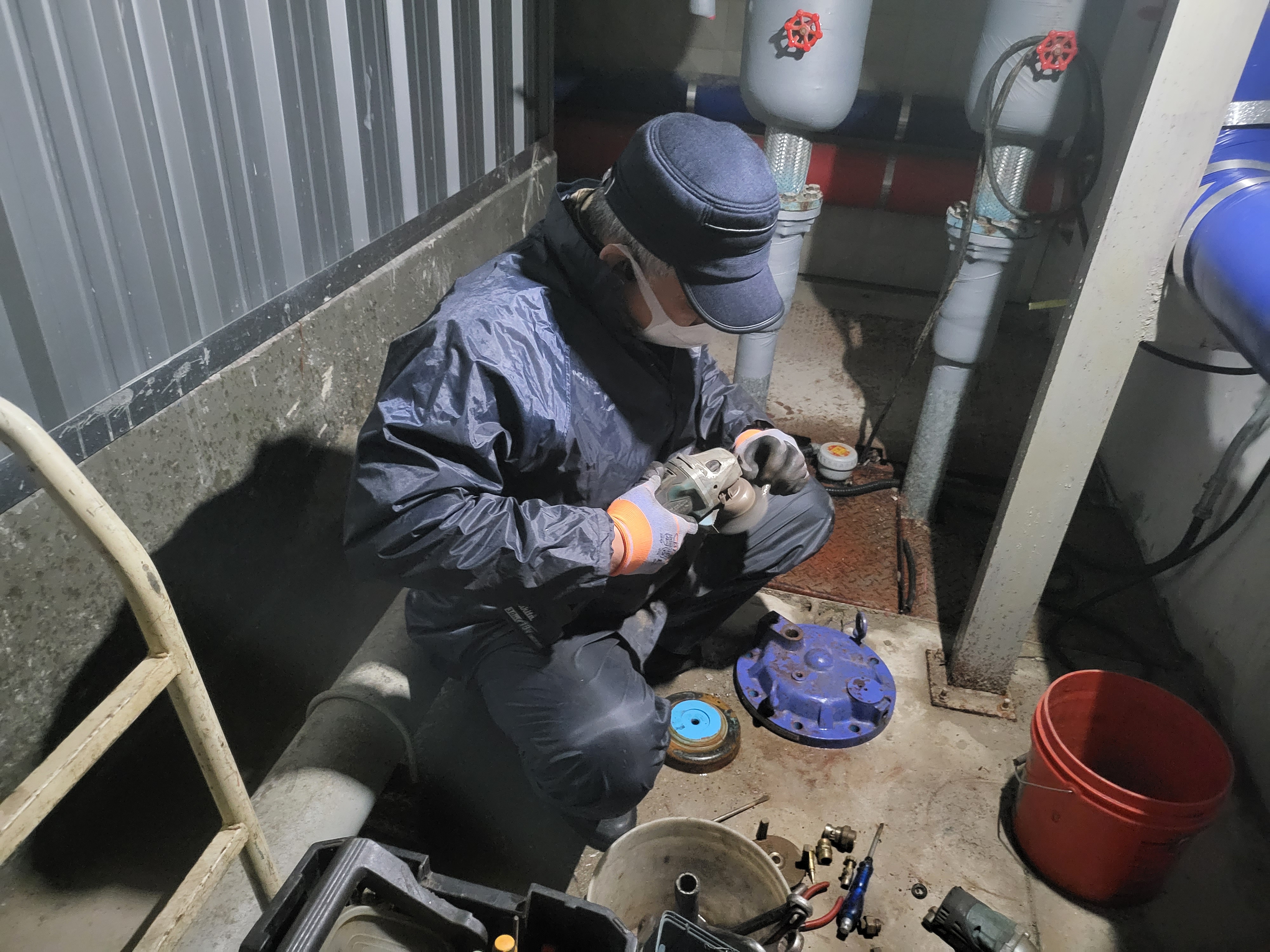

상부케이싱 크리닝중

점검및 크리닝후 다이아후램 솔레노이드밸브 교체는 기본이며 모든 오링을 교체해줍니다

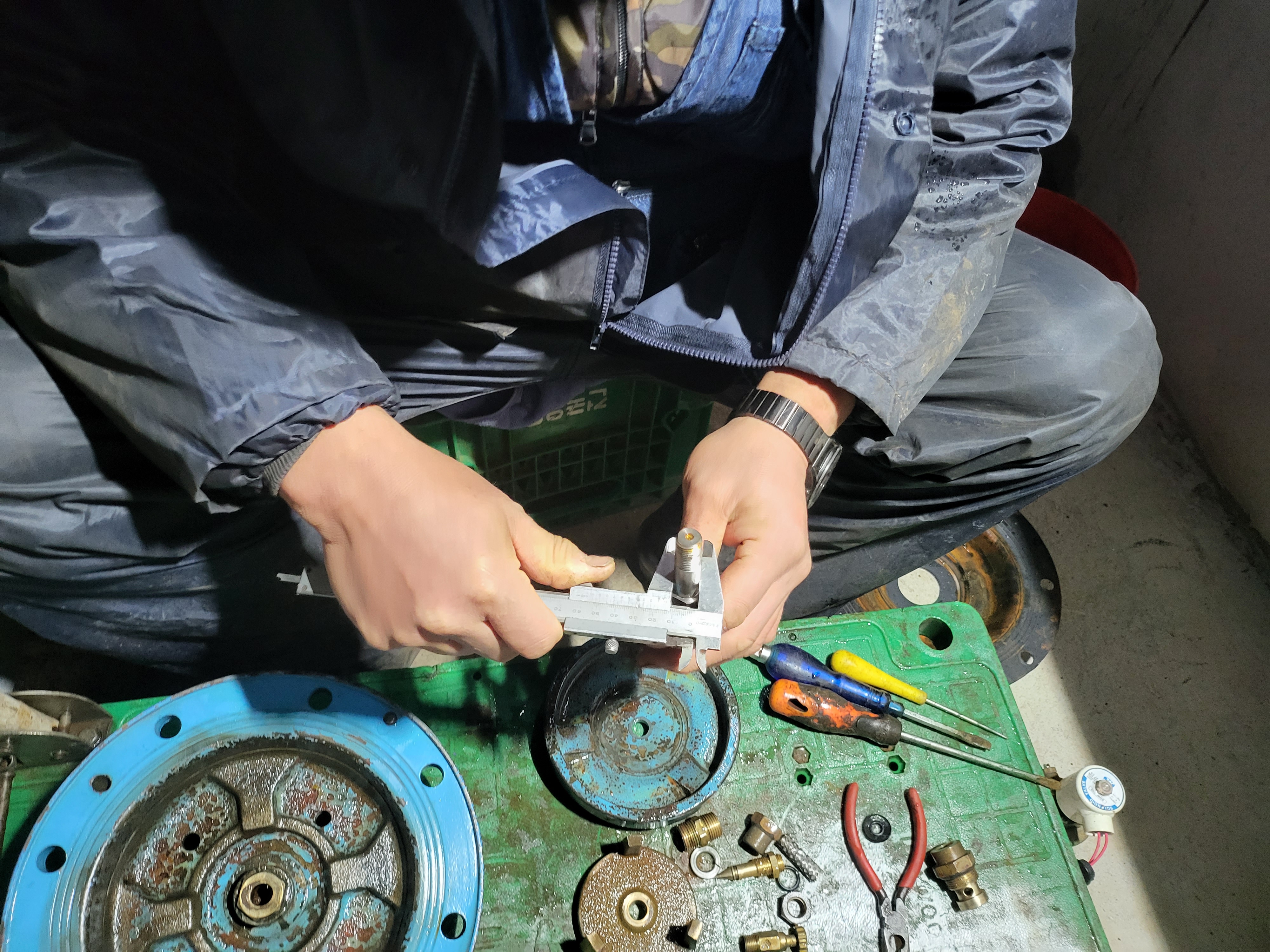

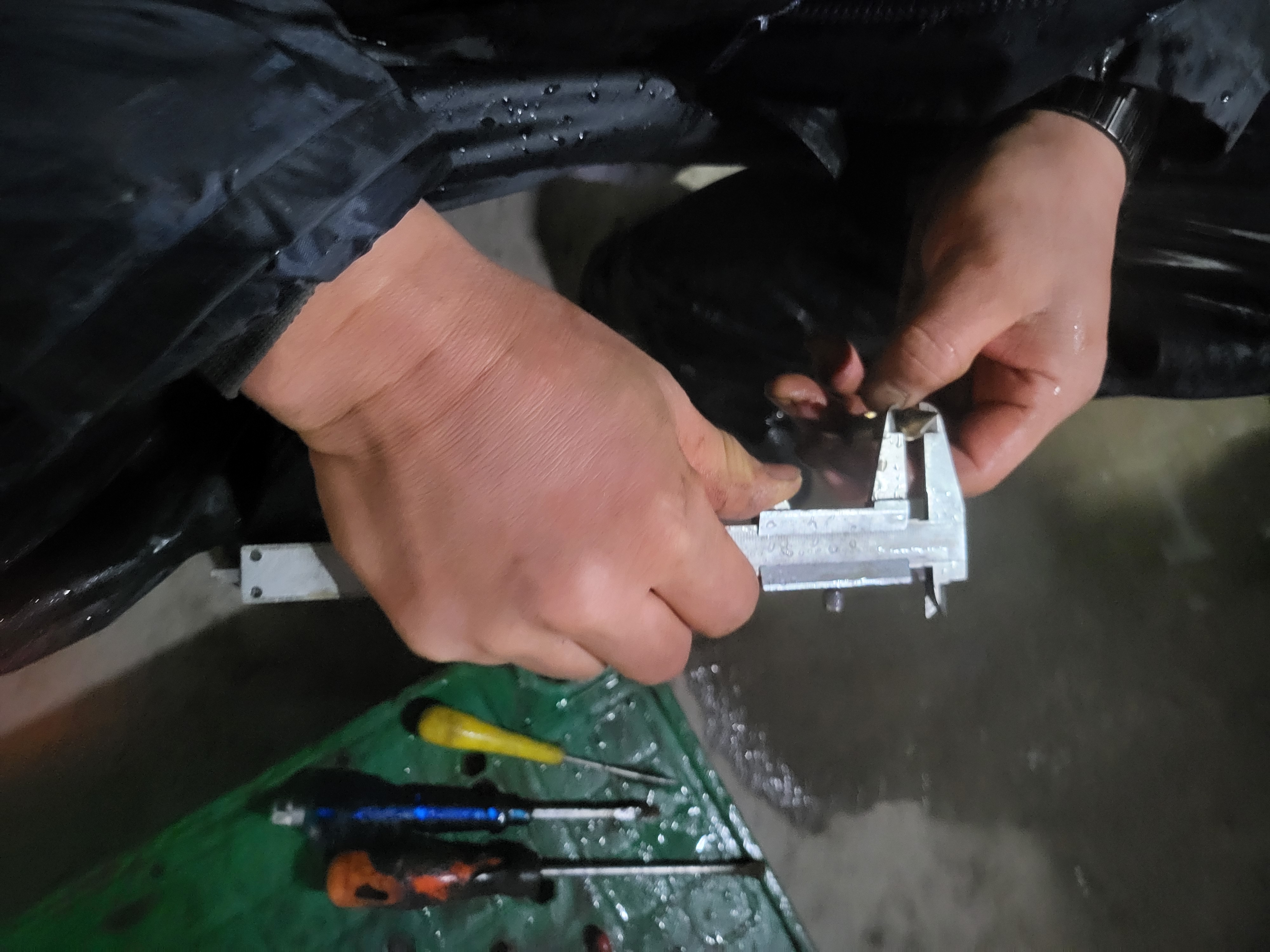

스템 규격측정및 오링교체

다이아후램 조립

상부케이싱조립

상부케이싱 조립후 후래씽

니들밸브 오링측정및교체

전자변 교체전 충분히 이물질베출을 위해 후래씽 작업을 진행합니다

레벨콘트롤을 조정후 시운전하면서 저수조 상부에 구조를 한번 살펴봅니다

정수위밸브 고장시 2차 차단밸브로 설치된 피스텍밸브 이경우 정수위밸브가 닫힐때 가끔 배관설비에 따라 충격이 발생할경우가 있습니다

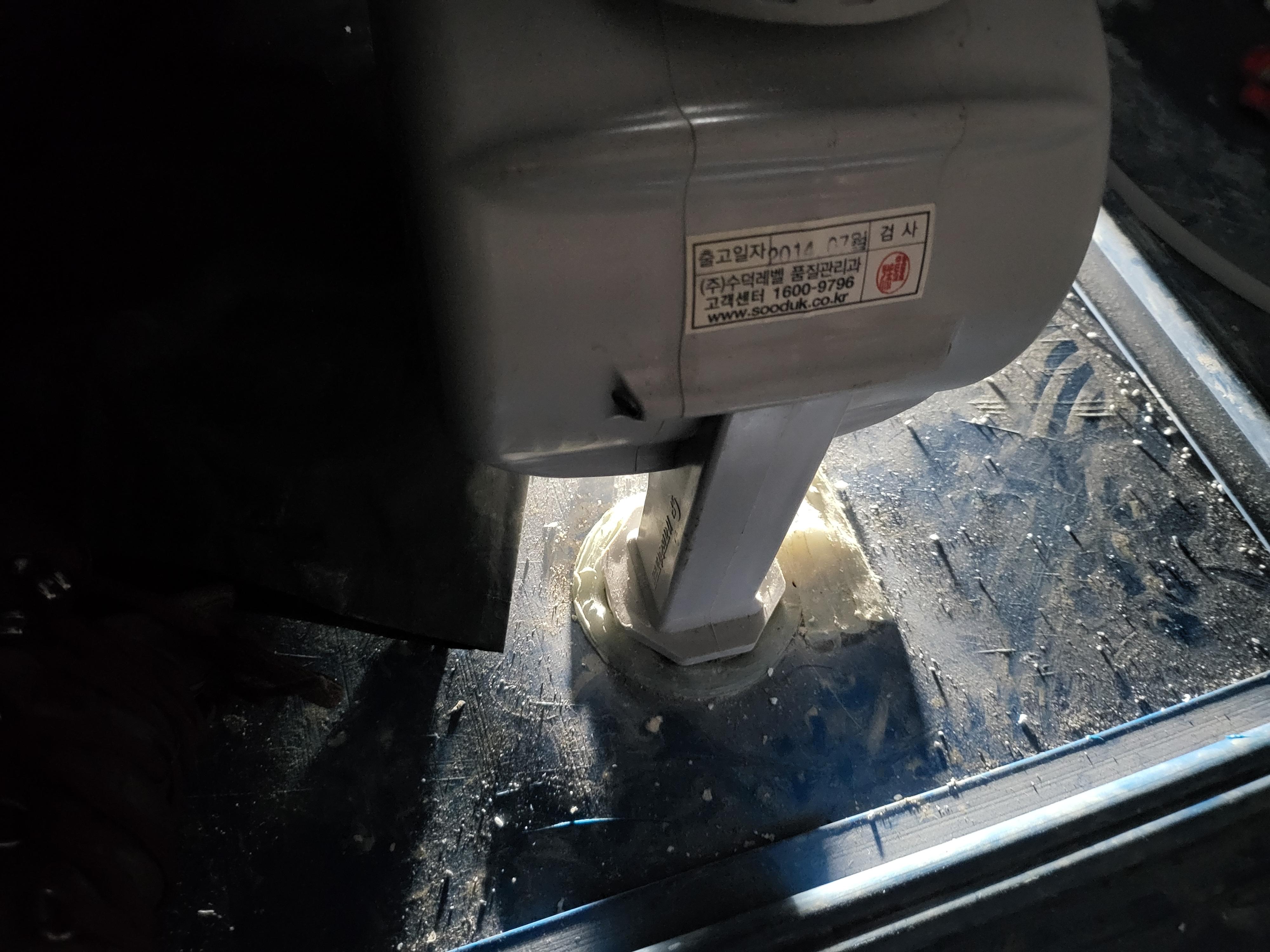

레벨센서

저수조 안에 정수위밸브 솔레노이드밸브 와 연결된 배관과 연결되어잇는 볼탑이 보입니다

만약 정수위밸브 솔레노이드밸브가 열려서 고장날경우 저수조 수위는 계속 차오르고 볼탑이 수위에 따라 차단되면 정수위밸브는 닫히는 안전장치입니다
