HMTP-3M- MA(VB) 200W 모터 결선불량으로 소손

한성정공 HMTM-3M-MA(VB)  200W 모터 결선불량으로 인한 모터 소손입니다

HMTM-3M-MA(VB)  PUMP에 모터가 결합된상태입니다

공작기계 산업기계 농업기계등에 윤활유공급및 유체이송 연료공급용으로 사용



 유압펌프모터가 소손되자  공장자체적으로 구입하여

교체 하였으나 얼마 가지 못해 소손되어

급하게 의뢰들어왔습니다

방문하여 분해 점검해보니 모터결선불량으로 모터가 소손되었습니다



입력전원 380V인데 델타결선1-6   2-4 3-5 로 하여 코일부가 소손되었습니다

처음부터 발열이 심했다고 하네요

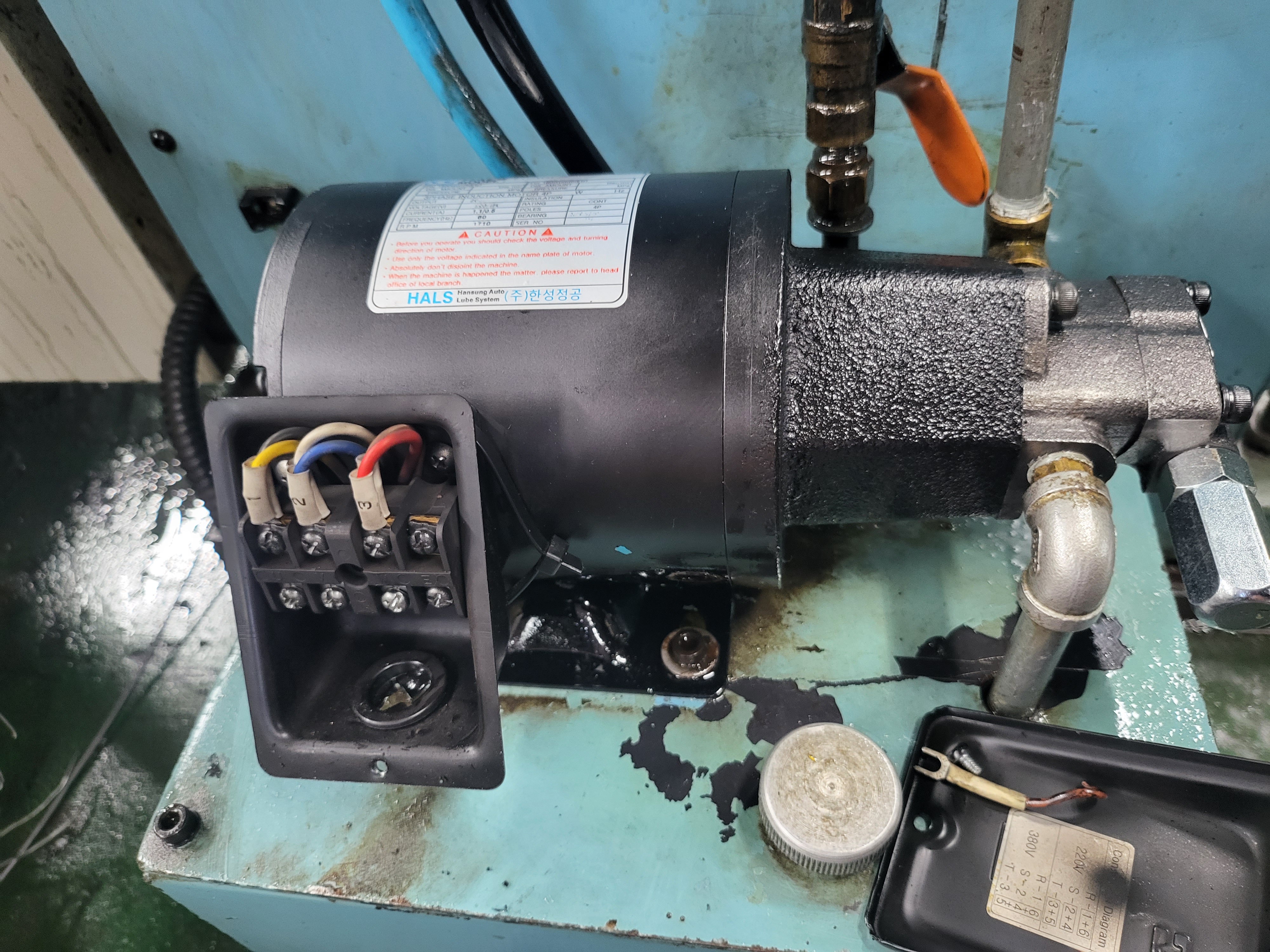

유압펌프와 카플링으로 조립되어있으며 유압탱크바로위에 설치되어있습니다

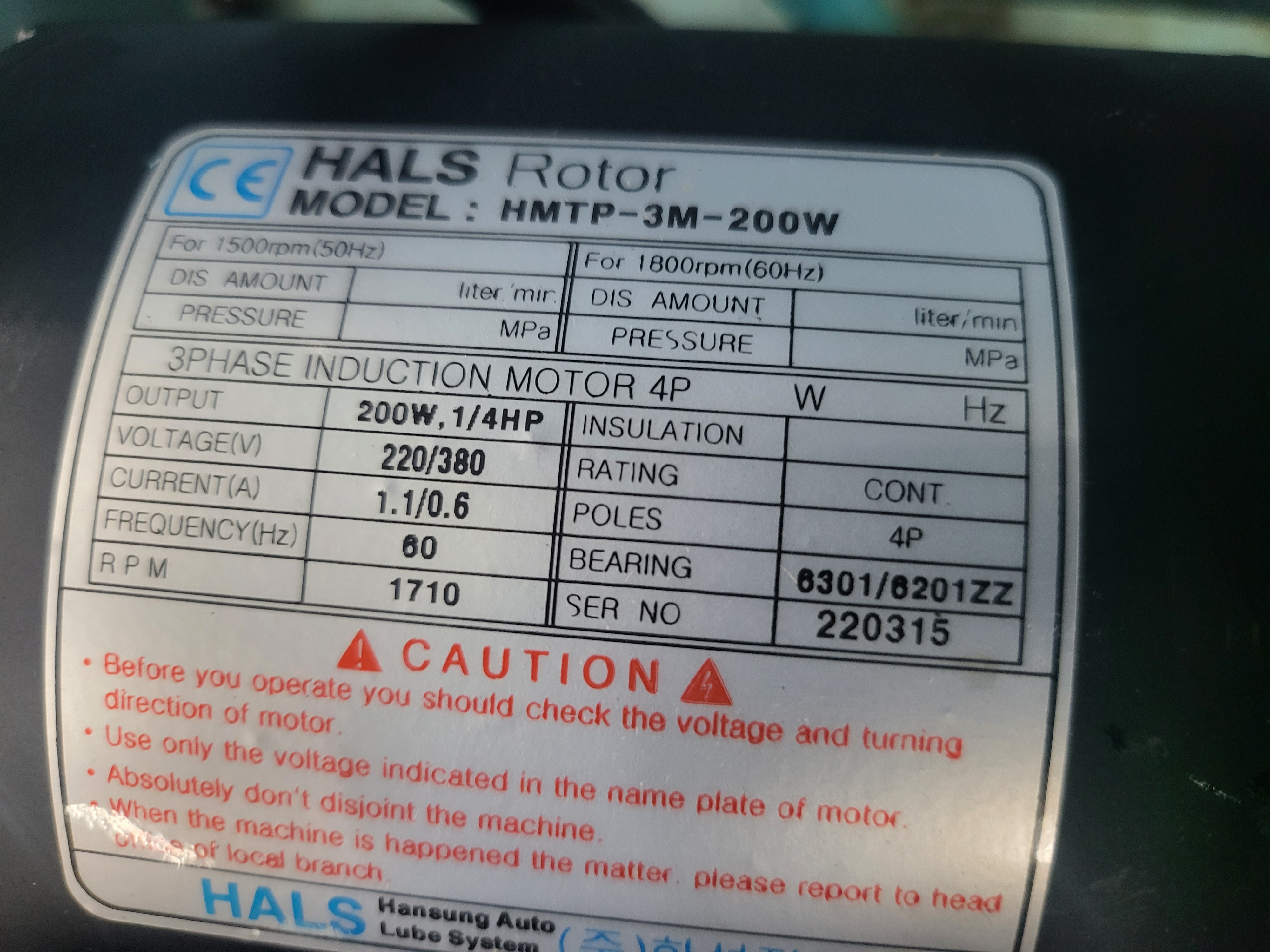

제조사는 한성정공 모터동력은200W  4극모터입니다

220V/380V겸용

220V사용시 1-6 2-4 3-5 델타결선

380V 사용시 1 2 3    4-5-6콤봉하는 와이결선으로  전원을 연결해줘야합니다

펌프 부분 명판입니다

HTOP-12MAVB

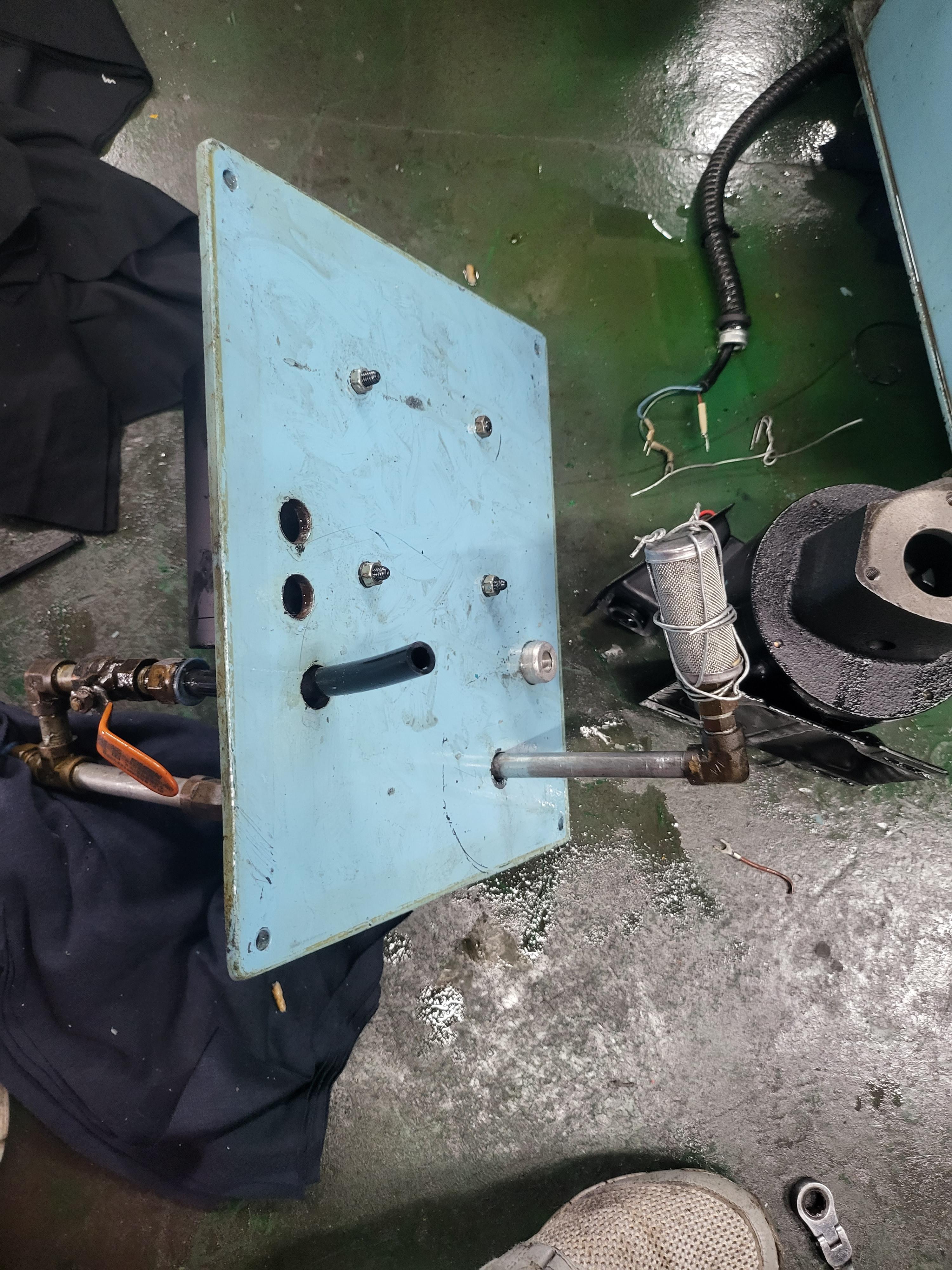

오일탱크에서 펌프와 모터분리

급하다고 하여 모터만 구입하여 교체작업을 합니다

펌프와 조립 배관연결후 시운전

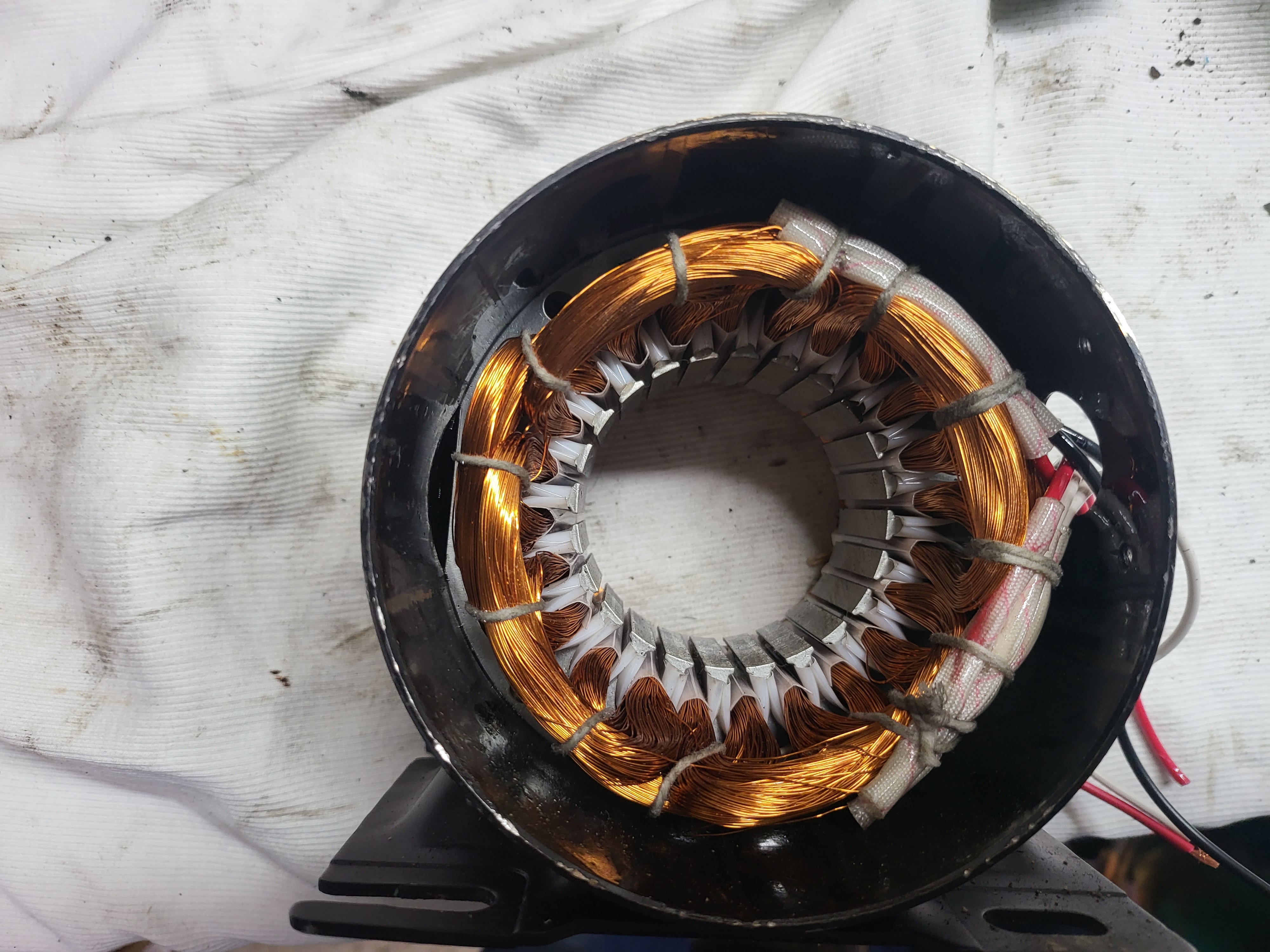

소손된 모터 권선

모터 재권선

와이결선후 시운전

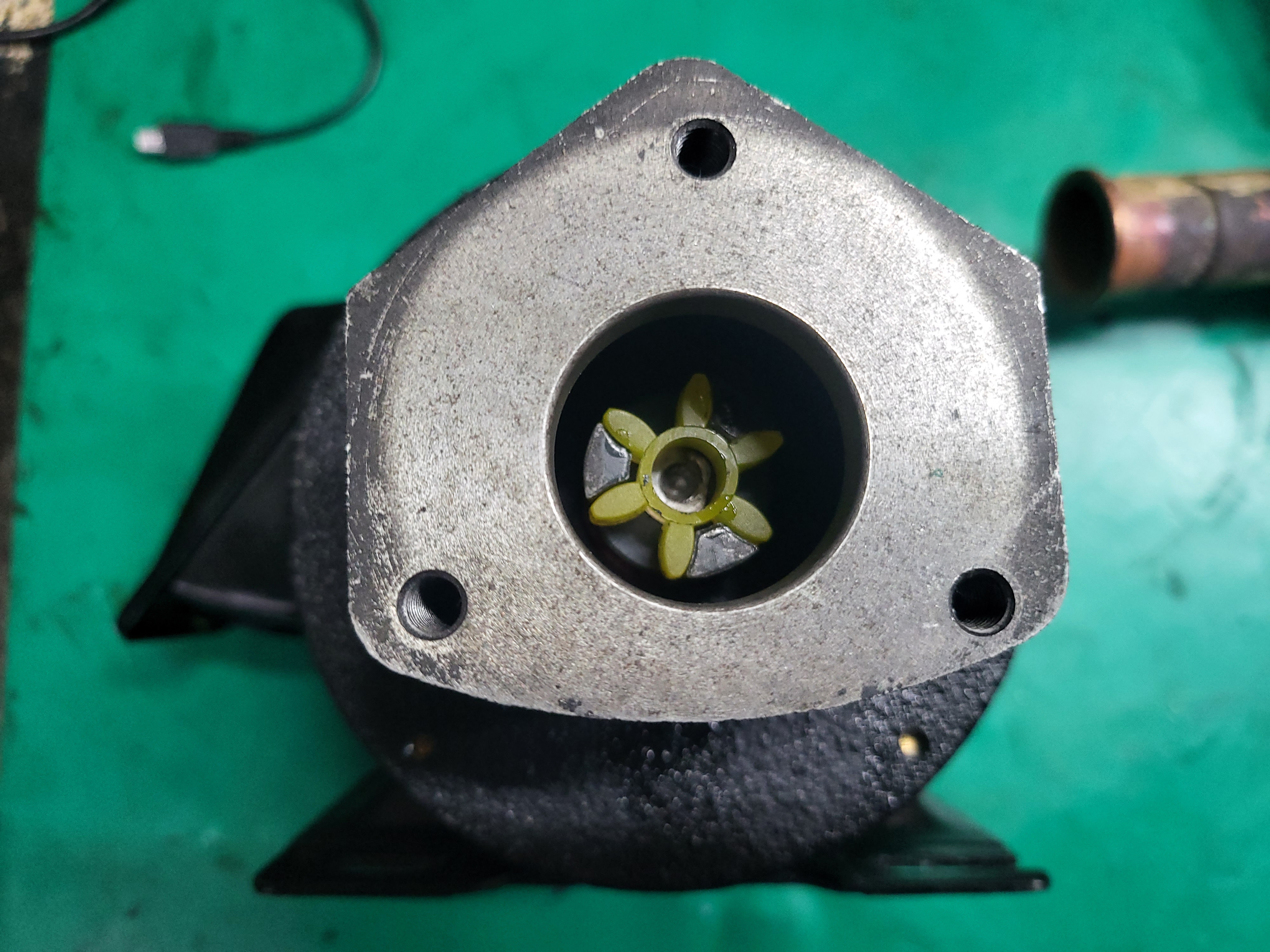

이런식으로 모터와 펌프가 카플링으로 연결되어있습니다

혹시 모를 모터 소손에 대비해서 예비품으로 수리
