HYDAC COOLING SYSTEMS 0.55KW 오버홀

인천광역시에 있는 모 공장입니다

공장내 기계중에  유압펌프 HYDAC COOLING SYSTEMS 0.55KW 이상으로

수입을 하면 몇개월걸려  인터넷 검색중 저희 대승엔지니어링을 발견하고 문의가 들어왔습니다

우선 수입하는동안 몇개월이라도 사용을 했으면 하는 절박한 마음에 연락을 주셨습니다

모터는 돌아가는데 펌프가 안돌아가는것 같다고 합니다



먼저 몇장의 사진을 보내주셨습니다

유압펌프와 냉각시스템 일체형입니다

유압오일탱크및 냉각부분이네요

유압펌프 부분이고요

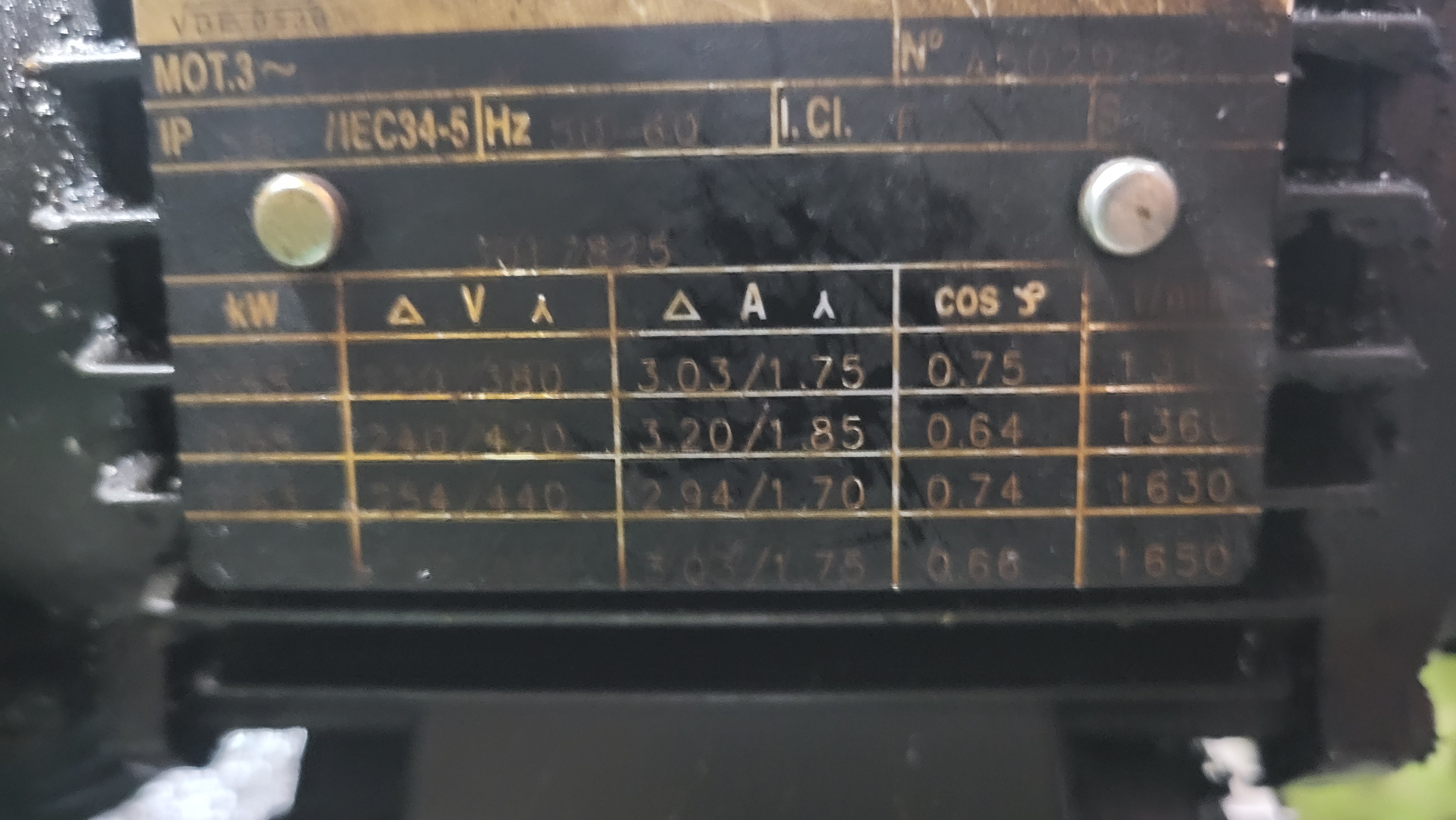

모터 명판입니다

대략적인 견적을 내고 긴급으로 방문하였습니다



CNC선반처럼 유압펌프가 여러대 있습니다

전체적을 유압펌프 한대에 그만큰 자동으로 어떤제품을 가공하는것 같습니다

우측밑에는 절삭유펌프도 보입니다

HYDAC COOLING SYSTEMS 0.55KW 배관을 일일이 체크후 기계에서 탈착했습니다

모터 결선도 분리합니다

모터 명판과 결선도를 보니 Y결선으로 사용전압은 380V 인것 같습니다

오랜사용으로 고무와 기름은 상극이조  방진고무도 모두 흐물 흐물해졌습니다

HYDAC COOLING SYSTEMS 0.55KW 을 제거후 제거된 고정발판을 정리합니다

HYDAC COOLING SYSTEMS 0.55KW 제거후 추가적을 해드릴께 있으면 보강하면 좋겠죠

이제 귀사하여 사무실에서 전체적으로 점검을 합니다

HYDAC COOLING SYSTEMS 0.55KW 명판 독일산이라 수입하는대만 3개월정도 걸린다고 합니다

모터 명판 220V/380V 겸용으로 Y결선되어있으니  380V 사용중이네요

펌프가 중공축 이음으로 되어있네요

모터측 샤프트 별모양으로 오랜사용으로 마모됨

펌프점검및 세척후 펌프측 중공축 부분은 사용하는데 무리가 없을듯 합니다

모터측 샤프트 많이 마모가 발생함

모터를 분해하니 오일이 많이 나오네요

아마 펌프에서 약간의 누유가 있나봅니다

분해후 펌프측 중공축 부분관 맞쳐봅니다

급하다고 하여  알곤용접으로 살을 올림니다

이때 상당한 기술이 필요합니다

잘못하다 축이 휘면 전체를 사용못하게됩니다



먼저 환봉하나를 가공하여  펌프쪽 중공축이 마모된만큼 최대한 보상을 해줍니다

여러번 깍어 별모양의 나사산을 맞춥니다

모터 베어링교체  충격을 주지않고 교체하기위해 베어링유도가열기를 사용합니다

모터 샤프트 가공후 베어링교체및 리데나교체  펌프 하부 방진고무를 준비합니다

모터측 샤프트가 요렇게 가공되었습니다

모터 권선도 확인후 내부 오일을 모두 세척후 건조 합니다

리데나교체

모터와 HYDAC COOLING SYSTEMS 이 잘조립되었습니다

HYDAC COOLING SYSTEMS 0.55KW 을 잘 안착한후  유압호스를 연결중입니다

시운전중 상태가 양호합니다
