SWV-S11B 50A(신우정수위밸브 전자식안닫힘으로 )SHWLC-BS1 50A(신한시스템 정수위밸브)로 교체 스트레이너 포함

서울특별시 동대문구 휘경동에 있는 모 회사 사옥입니다

사옥 지하 저수조에 정수위밸브

SWV-S11B  신우공업 전자식 정수위조절밸브 구경50A 가 제대로 닫히지를 않아 하이알람이 발생하여

다행히 2차 안전밸브로 볼탑이 설치되어있어

저수조 물넘침은 발생하지 않았지만

지속적인ㄴ 고수위경보로 인하여

밸브교체 작업 의뢰가 들어왔습니다

먼저 작업및 견적을 위해 몇장의 사진을 보내주었으며 그 사진을 토대로 증상과 견적 밸브선정을 하였습니다



SWV  신우공업 정수위조절밸브 모델명

S 전자타입 F 볼탑 타입 SF 전자볼탑겸용방식

11 밸브구경50A 이하 접속부위 PT (나사산방식)

12 밸브구경65A 이상 접속부위 KS규격 후렌지방식



아래 사진을 보면 50A배관에 탈부착을 용이하게 후렌지를 연결해서 부착해놓았습니다

아쉽게 사진산 정수위밸브 전단 스트레이너는 주물타입으로 오래 사용하다보면 내부 부식이 심할수있습니다

정수위밸브 디테일   전자타입경우 SWV-S11B모델경우 솔레노이드밸브 좌측에 15A 메꾸라로 되어있습니다

다행히 A B 물탱크에 2차 안전밸브인 볼탑이 설치되어있어 고수위경보는 발생했지만 물넘침이 발생하진 않았습니다

하지만 저수조에 물이 가득차있을경우 저수조에 무리가 갈수있어 적정수위를 유지해야합니다

위 사진을 보고 서로 정보를 주고 받고 증상과 원인 파악등을 하고 견적을 냅니다

몇일후 바로 오케이되어

교체 작업을 진행합니다

비가 유독히 많이 와서

부천서 출발 중량천때문에 길이 무지 막히지만 그래도 약속 갑니다



먼저 레벨센서을 체크합니다

첨단오토콘스제품으로

기어식레벨센서입니다

물탱크 높이가 2미터 여기서 오버풀러우 관높이를 제외한 실질적인 계측범위는 1500입니다

먼저 교체할 길이 를 측정합니다 정수이밸브와 스트레이너  배관 부속등을 포함

전체적인 길이를 수정하여 맞춰야합니다

교체할 부분을 배관에서 분리했습니다

다시한번 분리한 배관과 밸브 일체의 전체적인 길이를 측정합니다

위에서 지적한것 처럼 50A 이하 주철스트레이너는 오래사용하다보면 구경이 작기때문에 부식으로 인하여 막힘현상이 발생할수도있습니다

부착전 후렌지부분의 부식및 불순문 제거를 위해 크리닝합니다

여기서 포인트는 스트레이너는 기존 주물에서 STS304제품으로  정수위밸브는 무연황동제품으로 교체 했다는 점입니다

부식에 강한 내식성재질로 그만큼 부식등에 인한 밸브오작동이 적어집니다

SHWLC-BS1 구경50A 신한시스템 워터레벨콘트롤밸브입니다

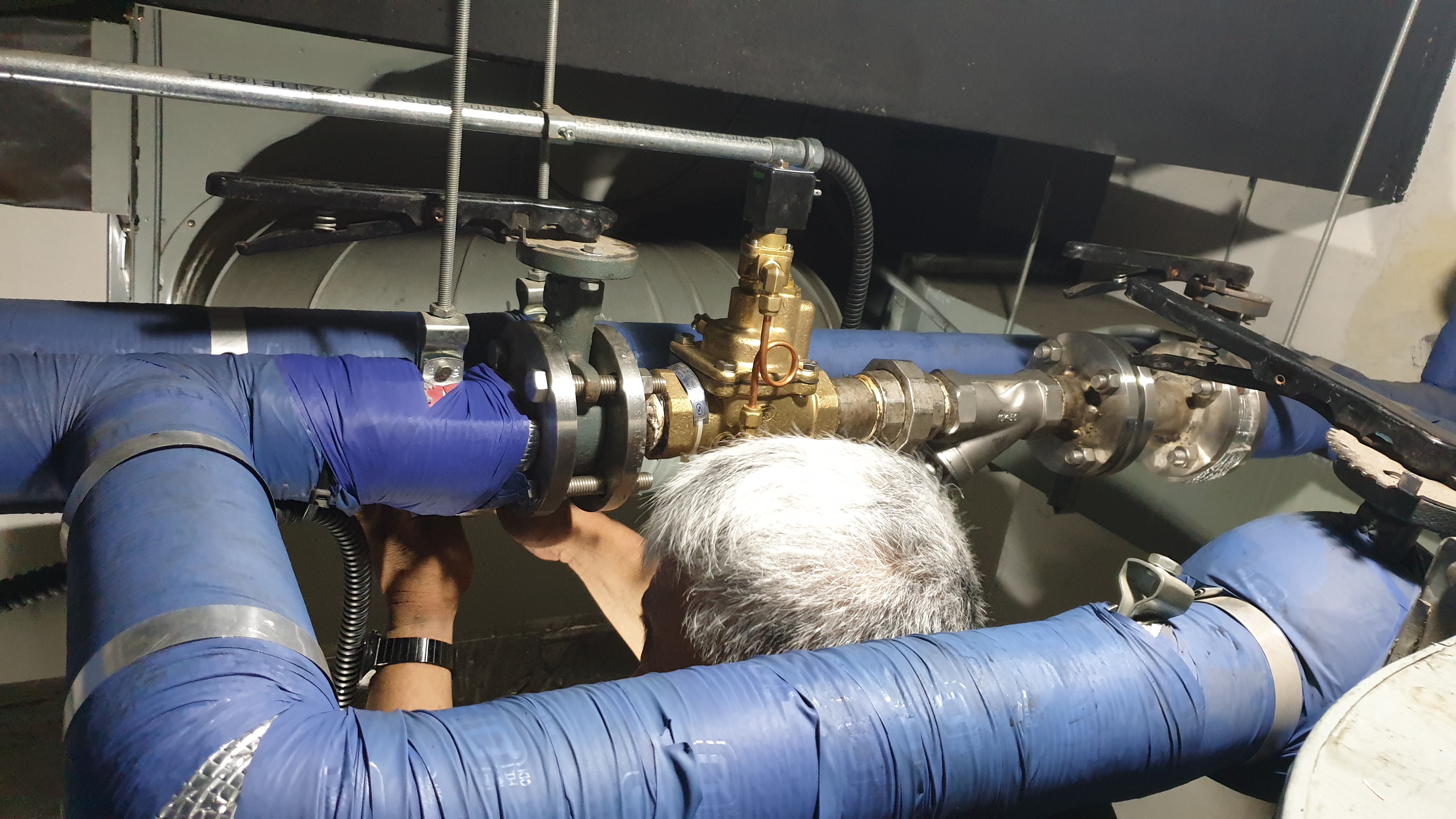

밸브 부착중 배관에 수평이 잡히지 않아 생각보다 시간이 많이 걸리고있습니다

쟉키등을 이용하여 겨우 수평을 맞추고 이제 후렌지 조립만 남았습니다

반대쪽도 꼼꼼히

밸브를 열어 수압을 걸고 누수를 확인중입니다

교체 완료 시운전중
