YAW-3 40A 삼양레벨콘트롤밸브 안닫힘으로 인한 교체

서울 송파구 에 있는 모 아파트입니다

아래 사진과 함께 교체작업을 진행하고자 입주자대표님이 전화를 주셨습니다

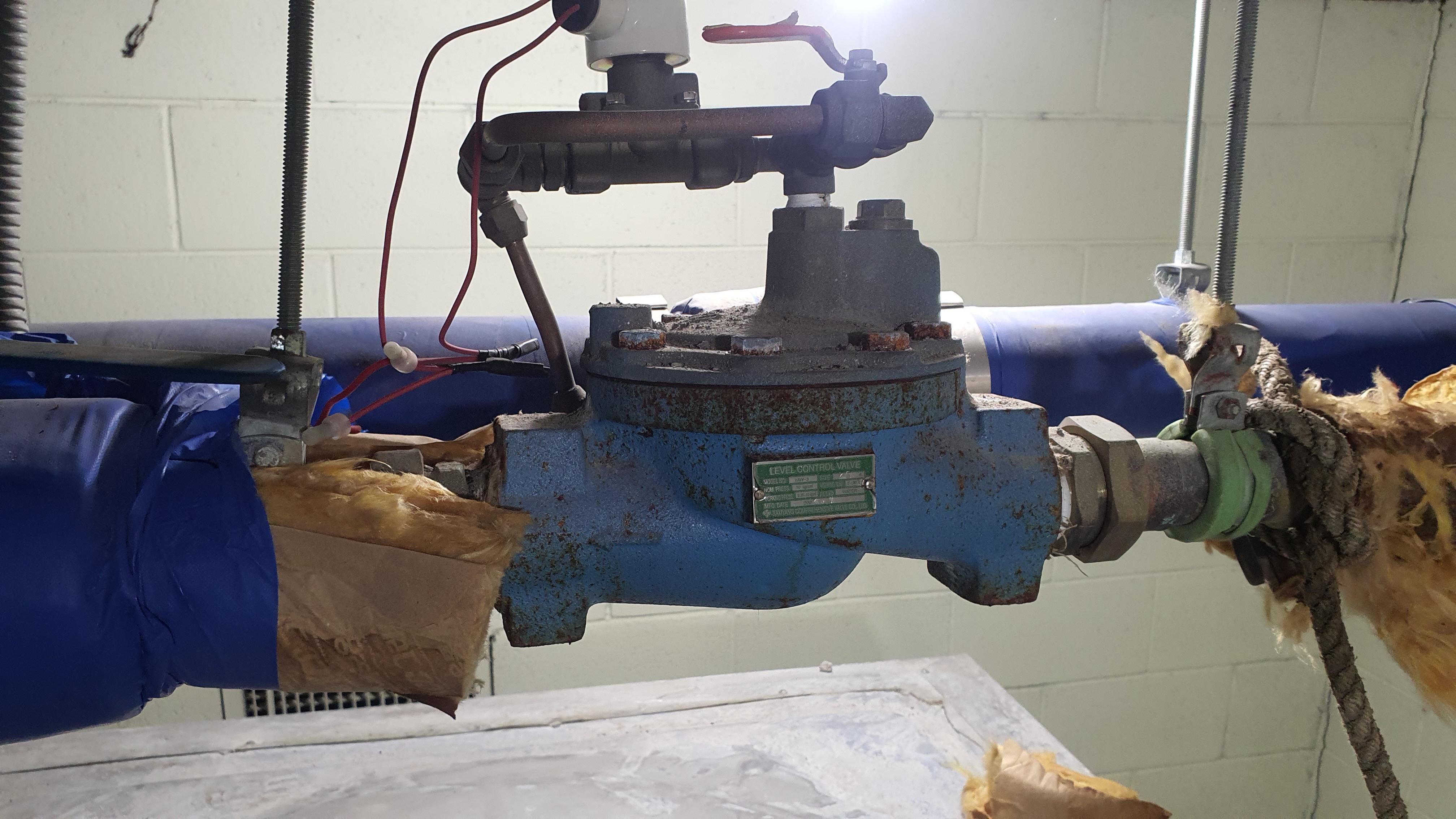

위 밸브 사진은 삼양레벨콘트롤밸브로

저수조 (물탱크)수위조절용으로 사용합니다

삼양정수위밸브라 일반적으로 칭합니다

사진모양을 보니 접합부가 나사산으로 되었으니 YAW-3 모델중 구경이 32A 아니면40A입니다

YAW-3형경우 50A 구경부터는 후렌지 타입입니다

확대해보니 구경이 40A 입니다



입주자 대표님계서 저희 대승엔지니어링과 몇마디 하시더니 바로 오케이 작업을 진행해달라고 하네요

자재를 준비 바로 달려갔습니다

몇군데 업체에서 방문해서 진단을 했지만

저희 대승엔지니어링을 전화로만 몇마디후 바로 컨텍해주셨습니다



고급아파트인데 이제것 특별한일은 없었고

관리인도 소형이다보니 주간에만 있어 기계실에 대해서 잘모르고 있었지만

입주자 대표님께서 워낙 기계쪽에 흥미가 있으신분이라 바로 이해하시고 재미있게 일했습니다



먼저 위 처럼 생긴 정수위밸브를 사용하면 레벨콘트롤이 있다고 설명드리고

기계실에 자동제어판이 없어

원래 관리실로 만든곳이 있냐 물어보고

다른곳에서 자동제어판넬을 찾아

여기에 기계실에 센서 콘트롤들이 압축되어있다고 설명드렸더니

처음 열어본다고 하시네요 ㅎㅎ







레벨콘트롤러는 대한센서제품

DFIC-4U 모델이며

현제 수위가 77.5%이네요

모드를 눌러 정지 수위를 봤더니 65% 정수위밸브 이상이 맞네요

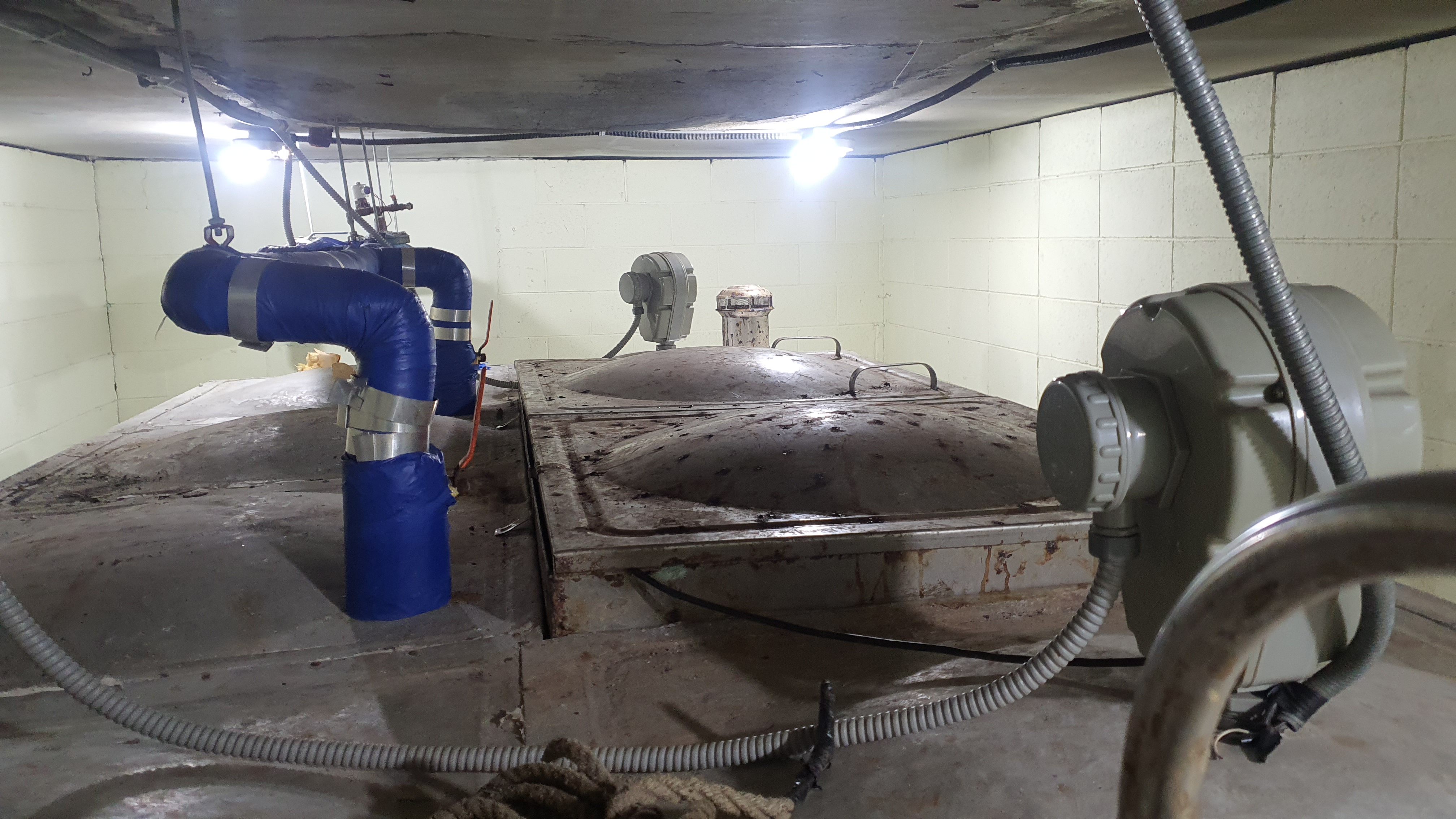

아 작업공간이 기어서 갑니다

혹시나 하는 마음에서 레벨센서도 미리 찍어놓습니다

물탱크와 접합부는 PT2"로 되어있습니다

이런부분이 나중에 고장났을때 중요합니다

높이는 2.7M로 제작되어있습니다



현제 물탱크 내부에 볼탑으로 작동이 되고있습니다

본배관에 볼탑이 2중안전장치로 설치되어있으며 이경우 정수위밸브가 고장났을때를 대비하여 설치하여

물넘침을 방지 합니다

현제는 정수위밸브안닫힘 고장으로 물이 계속 들어와 물탱크 내부 볼탑으로 제어가 되어있는 상태지만

볼탑도 사진처럼 높이때문에 구 가 꺼꾸로 설치되어있습니다

기존 정수위밸브를 배관에서 분리후 길이를 측정합니다

기존 정수위밸브에서 필요부속을 분리합니다

삼양정수위밸브 YAW-3경우 2년전부터 신형모델이 나왔으며 작년쯤에 한차례 업그레이드 되었습니다

신형 삼양정수위밸브를 배관에 부착하였습니다

YAW-3 40A 교체일로 부터 본사A/S는2년간입니다 (단 이물질유입 사용자과실제외 유상처리)

누수 확인후 보온까지

평상시는 사진처럼 2중 안전장치인 볼탑이 아래로 내려가 있고 혹시모를 정수위밸브고장에 대해서만 대비해야합니다

또한 저수조에 물이 너무 많으면 많은압력으로 물탱크 누수가 우려도 됩니다

평상시 볼탑은 아래사진처럼 스탠바이 상태이며 긴급시 정상작동이 되어야합니다
