경기도 포천시 일동에 있는 모 군부대입니다
봄에 정수위 밸브 이상으로 교체작업후
수위센서 헌팅을 발견하고
담당자에게 이부분도 말씀드리고
군부대 특성상 다음에 다른것과 같이 교체작업을 진행하기로하고
수중펌프 이상으로 교체시 그래도 나라를 지키는 젊은이들이 조금이라도 고생을 덜하도록
예산이 부족하다고 하여
최대한 저렴하게 이부분도 처리해드렸습니다
봄에 갔을때 미리 사진을 찍어놓았기때문에
그대로 제작후
현장에서 점검 교체작업을 진행하였습니다
그동안 알람이 계속울려 알람을 빼놓았더군요
서비스로 혹시나 지시계까지 교체 해드렸습니다
저수조 위에 설치되어 수위에 따라 오르락 내리락 하면서 레벨콘트롤로 신호를 보내주는 기어식 레벨센서 투라인레벨
2L-GS모델입니다 저항타입입니다
와이어에 스프링을 장착후 와이어가 오르락 니리락 하면 이렇게 기어와 연결 볼륨을 돌려 콤버터에서 레벨콘트롤로 수위신호를 보내주는 구조입니다
저수조 물탱크 내부에 와이어로 연결된 수위추입니다

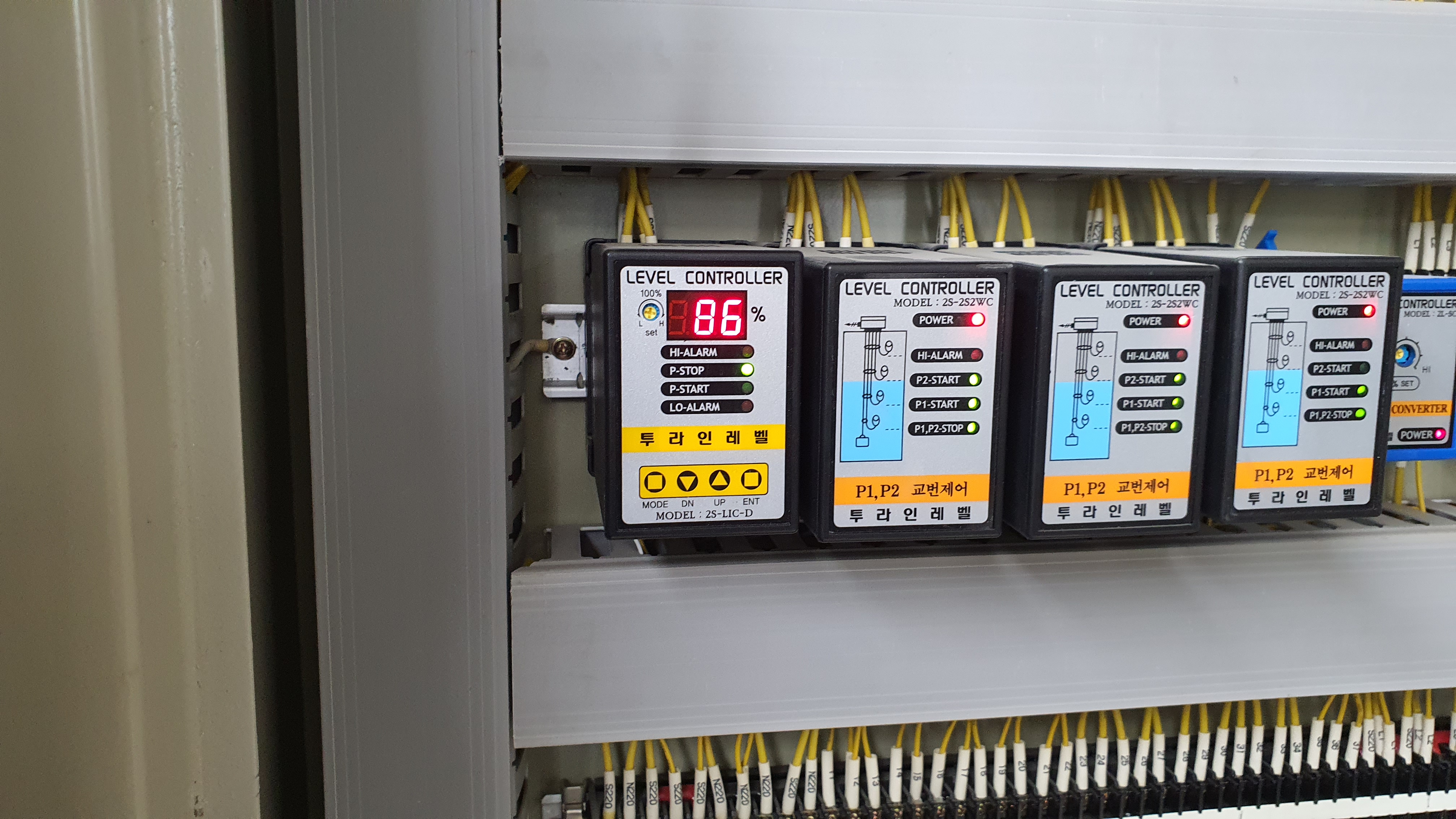

레벨콘트롤 수위와 지시계 수위가 틀림니다
레벨콘트롤 단자대에 제작해온 기어식 레벨센서를 연결하여 작동해보니 이렇게 정상입니다
레벨콘트롤수위와 지시계 수위가 맞아 떨어집니다
체크후 어디에 사용하는 콘트롤인지 적어놓습니다
제작해온 기어식 레벨센서를 연결작동후 영접을 체크합니다
지시계도 교체해줍니다
물탱크 높이에 따라 미리제작해온 기어식레벨센서 2L-GS로 교체중
정확하게 레벨콘트롤 수위와 지시계수위가 맞습니다
시운전후 저수조 탱크 높이에 따른 알맞은 수위를 적어놓고 셋팅했습니다
