서울 서대문구에 있는 모 교회건물입니다
관리하시는 분께서 몇장의 사진과 함께
문의를 주셨습니다
펌프한대는 수동동작을 함
한대는 비상운전을 하여도 가동을 하지않음
저수위램프가 항상 들어와있음
전원 리셋후에도 똑같은 증상
아래 사진을 보니 에코 오배수패키지 시스템입네요
하지만 콘트롤판넬이 이름이고
보통 간이정화조라고 합니다
오수통은 별도인데 이경우 내부에 어떤 펌프를 사용하는 알수없습니다
따라서 펌프불량같다고 하셔서
교체를 원하셨습니다
이경우 간이정화조 위 케이싱을 열고 펌프를 인양후 확인 똑같은 수중펌프로 교체 할수밖에 없습니다
배관 구격 높이등이 수중펌프 회사 모델마다 틀리기때문
위 사진을 참조 아웃트라인 견적을 넣고 오케이 되어 바로 출발합니다

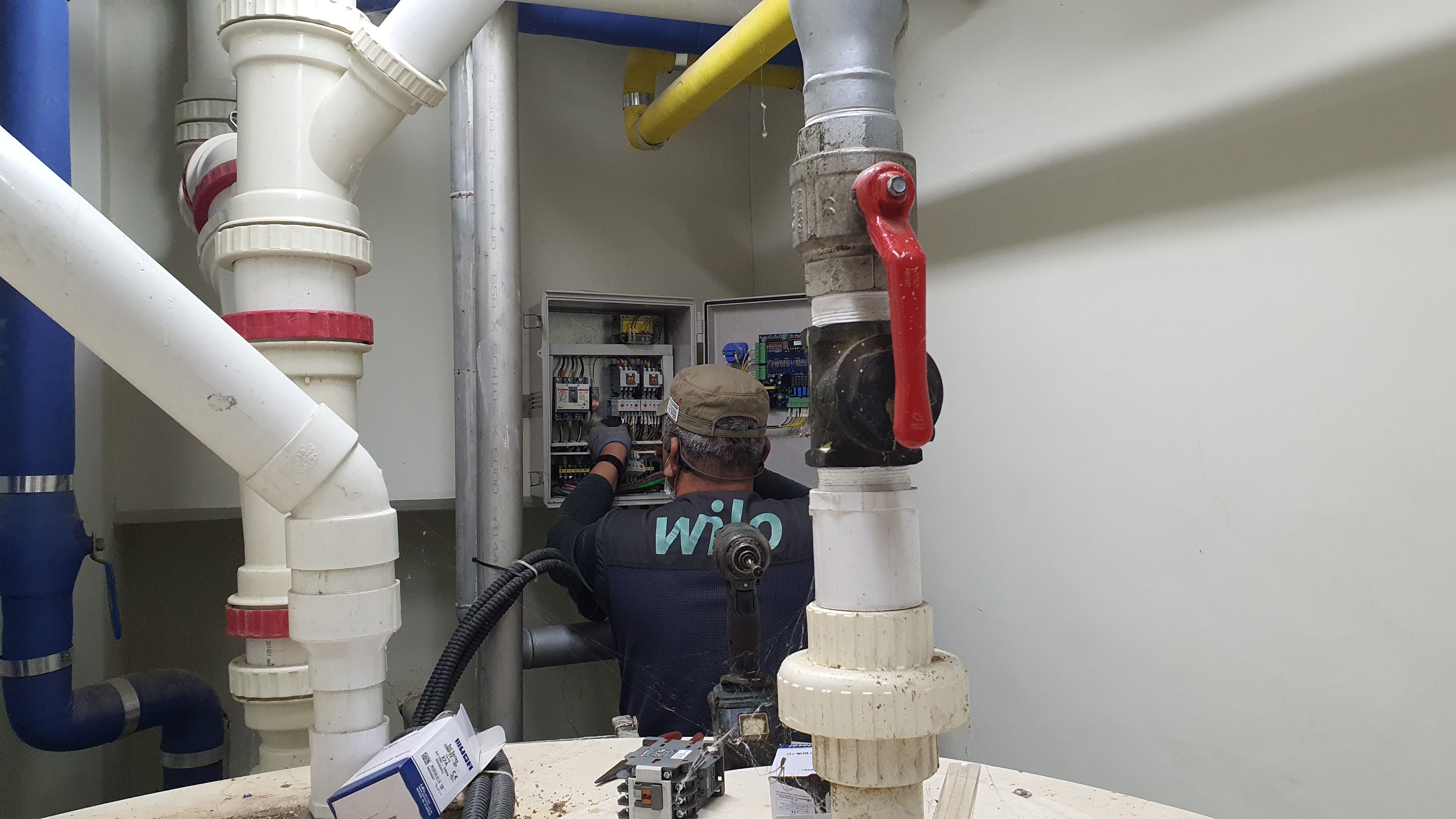

우선 판넬 내부를 열어 구성을 확인합니다
점검결과 100%는 아니지만 펌프 이상은 아닌것 같습니다

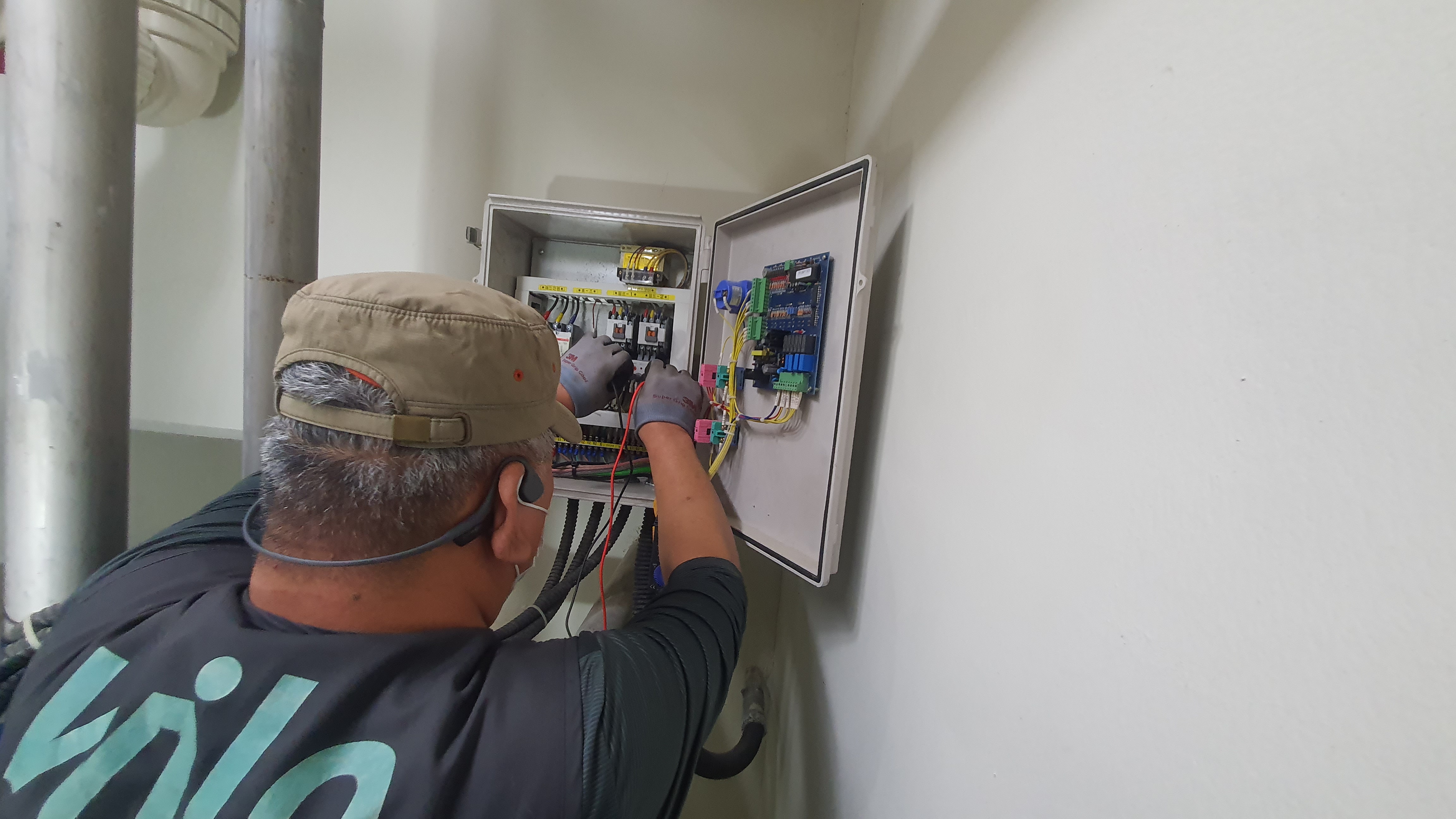

펌프 상간저항측정 절연저항측정
마그네트와 EMPR 구성
PLC 기판 점검 이상무
반대쪽 마그네트 쪽으로 고장이라고 하신 펌프 전원선을 연결(이때 주의할점 펌프 이상이 없다는 확신이 있어야함 점검 상간저항 절연저항으로) 정상가동됨
마그네트와 EMPR이상으로 판단 가까운 영등포로 달려갔으나 똑같은 모델이 없어 구로중앙유통으로 직행 겨우 구했습니다
마그네트와 EMPR교체중
교체후 정상작동 하지만 온김에
세서도 교체합니다 (재료비보단 출장비가 더 비싸기 때문)

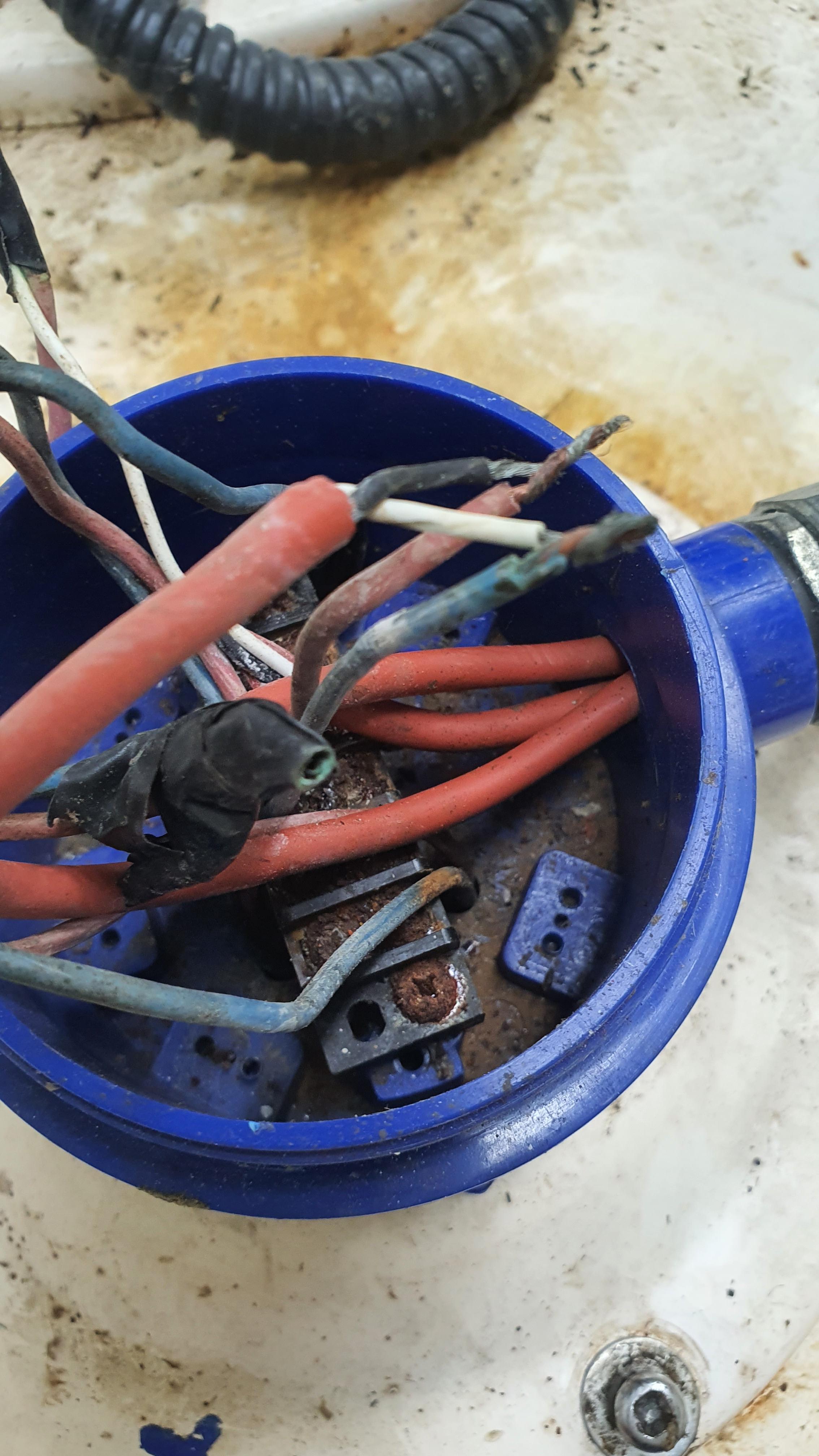

필요없는 선은 짤라서 정리하고 깔끔하게 새로운 오뚜기 센서로교체중
간이정화조 통에 높이를 측정해봅니다
이때 높이가 안맞으면 펌프수명단축 또는 펌핑이 제대로 안될수가 있습니다
오뚜기 센서를 들어 교체 순차 알람등을 확인합니다
정상작동 판넬에 셀렉터 스위치 부분이 일반분들이 이해가 안되게 표기되어있어
쉽게 알수있도록 그리고 펌프가 어떤건지 매직으로 표기합니다
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
